KÄYTTÖOHJE 525LX HUSQVARNA

Johdanto....41
Turvallisuus....43
Turvaohjeet huoltoa varten.... 48
Asentaminen....48
Toiminta....49
Huolto....52

Vianmääritys.... 56
Kuljetus ja säilytys.... 56
Tekniset tiedot.... 57
Lisävarusteet.... 58
EY-vaatimustenmukaisuusvakuutus....59

Johdanto

Käyttötarkoitus

Laitetta käytetään siimapään kanssa ruohon leikkaamiseen. Älä käytä laitetta muuhun kuin ruohontrimmaukseen ja ruohonraivaukseen.

Huomautus: Kansalliset määräykset saattavat rajoittaa tuotteen käyttöä.

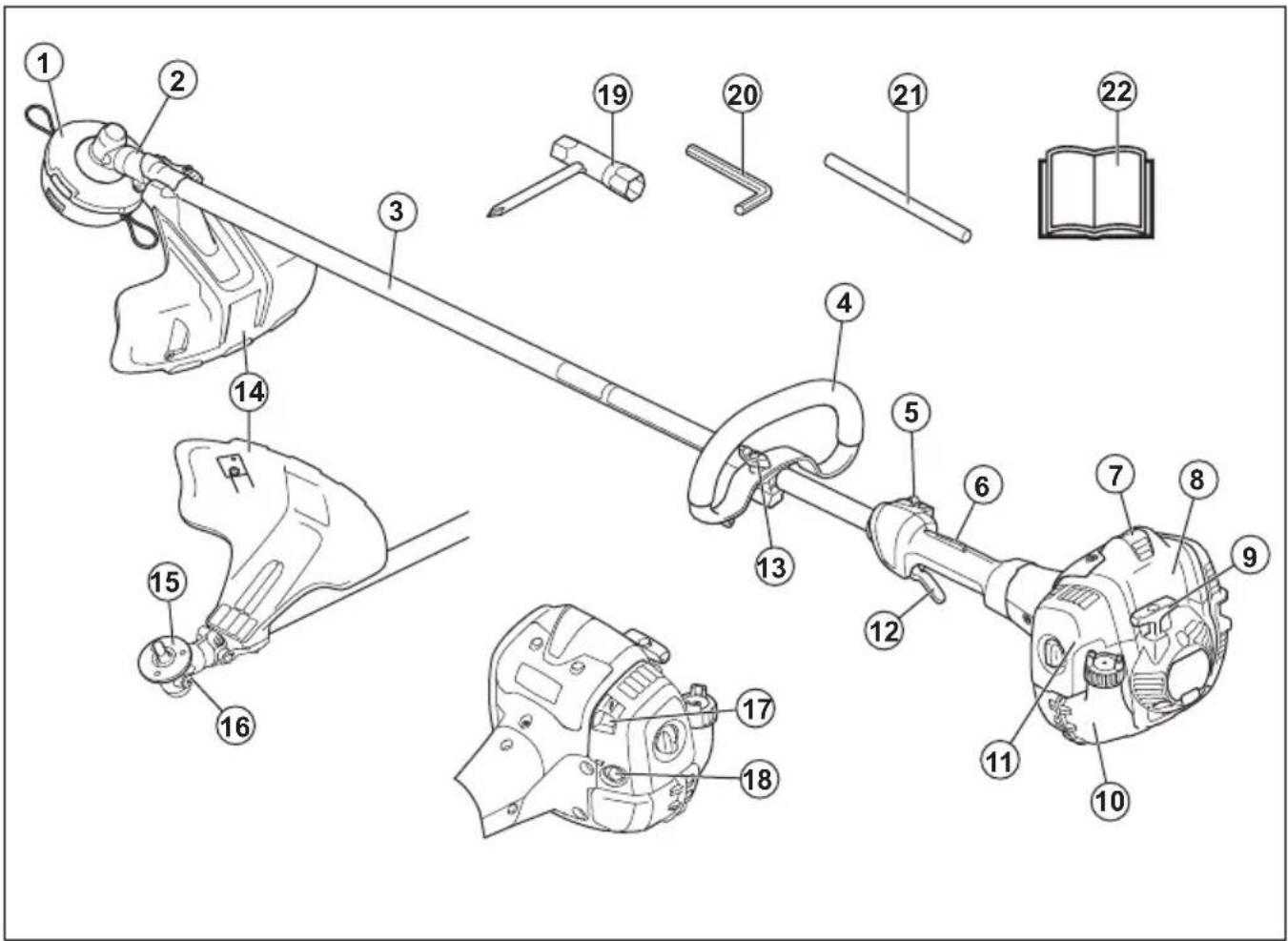

Laitteen kuvaus

1. Siimapää
2. Kulmavaihde
3. Runkoputki
4. Kaarikahva

5. Pysäytin

6. Turvaliipaisimen varmistin

7. Sytytystulpan suojus ja sytytystulppa
8. Sylinterin kotelo
9. Käynnistysnarun kahva

10. Polttoainesäiliö

11. Ilmansuodattimen kansi

12. Turvaliipaisin

13. Kahvan säätö

14. Terälaitteen suojus

15. Jousilevy

16. Voiteluaineen täyttöaukko

17. Rikastinvipu

18. Polttoaineen ilmauspumppu

19. Yhdistelmääavain

20. Kuusiokoloavain

21. Lukkotappi

22. Käyttöohje

Laitteen symbolit

VAROITUS! Tämä laite on vaarallinen. Laitteen huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. Käyttäjän ja sivullisten vammojen välttämiseksi kaikki käyttöohjekirjan turvaohjeet on luettava ja niitä on noudatettava.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta.

Käytä suojakypärää paikoissa, joissa päällesi voi pudota esineitä. Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä silmäsuojaimia.

Käytä hyväksyttyjä suojakäsineitä.

Käytä kestäviä luistamattomia jalkineita.

Laite voi saada esineitä sinkoutumaan, mikä voi aiheuttaa vammoja.

Käyttöakselin enimmäisnopeus.

Pysy vähintään 15 metrin etäisyydellä ihmisistä ja eläimistä laitteen käytön aikana.

Käytä vain joustavaa leikkuuvaijeria. Älä käytä metallisia leikkuuteriä.

Nuolet osoittavat kahvan asennon rajan.

Polttoaineen ilmauspumppu.

Rikastin.

Polttonesteen täyttö.

Melupäästöt ympäristöön ovat Euroopan yhteisön direktiivin mukaiset. Tuotteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Sarjanumero on tyyppikil- vessä. yyyy tarkoittaa val- mistusvuotta ja ww valmis- tusviikkoa. xxxx on tuotte- en sarjanumero.

yyyyMMdd

Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

EU V

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Raivaussaha, ruohoraivuri tai trimmeri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.
• Laitteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Älä koskaan käytä laitetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.
• Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisiä. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.
• Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

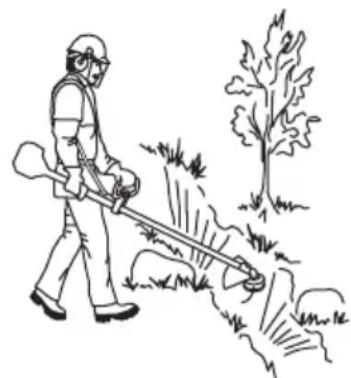

Turvallisuusohjeet käyttöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Ennen käyttöä sinun on ymmärrettävä ruohonraivauksen ja ruohontrimmauksen ero.
• Jos käytön jatkaminen tuntuu epävarmalta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän.
• Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Huolto sivulla 52
• Kaikki kannet, suojukset ja kahvat on kiinnitettävä ennen laitteen käynnistystä. Ehkäise sähköiskuja varmistamalla, sytytystulppa ja sytytysjohdin ovat vahingoittumattomat.
• Älä koskaan käytä laitetta, jos olet väsynyt tai nauttinut alkoholia, tai käytät lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
• Vältä käyttöä epäsuotuisissa sääoloissa, kuten tiheässä sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan, vaikuttaa puun kaatosuuntaan ym.
• Ainoat lisälaitteet, joita tämän moottoriyksikön kanssa saa käyttää, ovat luvussa Lisävarusteet sivulla 58 suosittelemamme terälaitteet.
• Älä anna koskaan lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laitteessa on jousipalautteinen käynnistys-/pysäytyskytkin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää laitteen käynnistämiseen. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun laite on ilman valvontaa.
• Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.
• Koko kytkinkotelon ja runkoputken on oltava asennettuna ennen laitteen käynnistystä, muussa tapauksessa kytkin saattaa irrota ja aiheuttaa henkilövahinkoja.
• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 15 m. Muuten vaarana ovat vakavat henkilövahingot. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä käänny laitteen kanssa ympäri tarkastamatta ensin, ettei turva-alueella ole ketään.
• Varmista, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan laitteen hallintaan tai joudu kosketuksiin terälaitteen tai terälaitteesta

sinkoutuvien irtonaisten esineiden kanssa. Älä kuitenkaan käytä laitetta, ellei sinulla ole mahdollisuutta kutsua apua onnettomuustapauksessa.

• Tarkasta aina työalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua terälaitteeseen.
• Varmista, että voit siirtyä ja seisoa turvallisesti. Tarkista, onko ympäristössä esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.) äkilliselle siirtymiselle. Ole erittäin varovainen työskennellessäsi viettävässä maastossa.

• Seiso aina tasapainoisessa ja tukevassa asennossa. Älä kurota.
• Pidä laitetta aina molemmin käsin. Pidä laitetta kehon oikealla puolella.
• Pidä leikkuulaitteisto vyötärön korkeudella.
• Sammuta moottori, kun siirryt alueelta toiselle. Pitempiä matkoja siirryttäessä ja kuljetusten aikana on käytettävä kuljetussuojusta.
• Älä koskaan laske laitetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan.
• Pysäytä moottori ja terävarustus, ennen kuin poistat teräakselin ympärille kiertyneen materiaalin. Laitteen käyttäjä tai muut henkilöt eivät saa yrittää poistaa leikkuujätettä moottorin tai terävarustuksen pyöriessä, sillä seurauksena voi olla vakavia vahinkoja. Kulmavaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Koskettaminen voi aiheuttaa palovamman.
• Varo sinkoutuvia esineitä. Hyväksyttäviä silmiensuojaimia on aina käytettävä. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.
• Suojuksen ja terälaitteen väliin tarttuu toisinaan oksia ja ruohoa. Sammuta moottori aina ennen laitteen puhdistamista.

• Päästä kaasu joutokäynnille aina työvaiheiden välissä. Pitkäaikainen käyttö täydellä kaasulla moottoria kuormittamatta voi aiheuttaa vakavan moottorivaurion.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

• Liallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat: huimaus, tunnottomuus, "kutina", "pistely", kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.
• Älä koskaan käytä laitetta, jossa on vioittunut sytytystulpan suojus.
• Älä käytä laitetta, jos äänenvaimennin on viallinen.
• Pidä kaikki ruumiinosat etäällä pyörivästä terälaitteesta ja kuumilta pinnoilta.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.
• Käytä suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.

- Käytä riittävän tehokkaasti vaimentavia hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.

- Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan

laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

- Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

- Käytä turvajalkineita, joissa on teräskärjet ja luistamattomat pohjat.

- Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

- Pidä ensiaputarvikkeet helposti saatavilla.

Terälaite

VAROITUS: Terälaite ei saa pyöriä, kun käsittelet sitä. Varmista, että moottori käy pysähtynyt. Irrota sytytystulppa ennen kuin käsittelet terälaitetta.

VAROITUS: Varmista, ettei terälaite ole vaurioitunut. Vaurioitunut terälaite voi

aiheuttaa vahinkoja. Vaihda vaurioitunut terälaite.

VAROITUS: Käytä oikeaa terälaitetta. Käytä terälaitteessa vain suosittelemaamme suojusta. Katso Lisävarusteet sivulla 58.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Tässä osassa kerrotaan laitteen turvaominaisuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Katso kohdasta Laitteen kuvaus sivulla 41, missä nämä laitteet koneessasi sijaitsevat.

Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltolikkeestä.

VAROITUS: Älä koskaan käytä laitetta, jos sen turvalaitteet ovat viallisia. Laitteen turvavarustus on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

HUOMAUTUS: Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.

Turvaliipaisimen varmistimen tarkistaminen

Varmistin estää tahattoman kaasuliipasimen käytön.

1. Paina turvaliipaisimen varmistinta (A) ja varmista, että kaasuliipaisin vapautuu (B). Kun ote kahvasta irrotetaan, sekä kaasuliipaisin että turvaliipaisimen varmistin palautuvat lähtöasentoonsa. Tämä tapahtuu kahdella toisistaan riippumattomalla palautusjousella. Lähtöasennossa kaasuliipaisin on siis aina lukittuna joutokäynnille.

1. Tarkista, että kaasuliipaisin on lukittu joutokäyntiasentoon, kun turvaliipaisimen varmistin vapautetaan.

1. Paina turvaliipaisimen varmistinta ja varmista, että se palautuu lähtöasentoonsa, kun se vapautetaan.

1. Tarkasta, että kaasuliipaisin ja turvaliipaisimen varmistin liikkuvat vapaasti ja että niiden palautusjouset toimivat oikein.

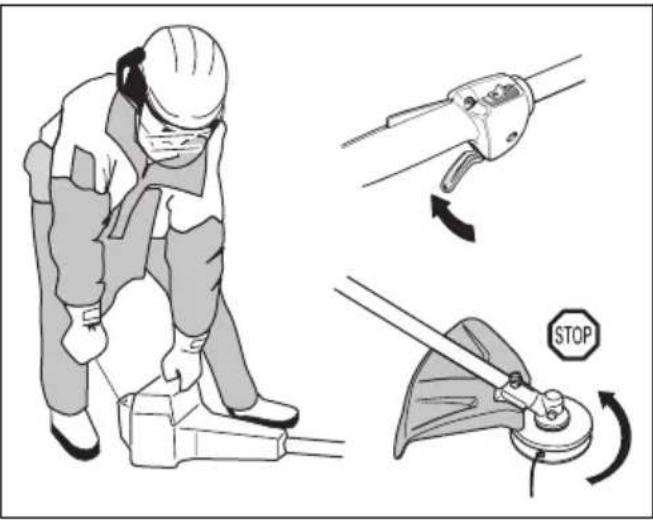

1. Käynnistä laite (katso ohjeet kohdasta Laitteen käynnistäminen sivulla 51) ja käytä sitä täydellä kaasulla.

2. Vapauta kaasuliipaisin ja varmista, että terälaite pysähtyy ja pysyy liikkumattomana. Jos terälaite pyörii, kun kaasuliipaisin on joutokäyntiasennossa, kaasuttimen joutokäyntisäätö on tarkastettava. Katso ohjeet kohdasta Huolto sivulla 52.

Pysäyttimen tarkistaminen

1. Käynnistä moottori.
2. Siirrä pysäytin STOP-asentoon ja varmista, että moottori sammuu.

Terälaitteen suojuksen tarkistaminen

VAROITUS: Älä käytä terälaitetta ilman hyväksyttyä ja oikein kiinnitettyä terälaitteen suojusta. Katso Lisävarusteet sivulla 58.

VAROITUS: Käytä aina käyttämällesi terälaitteelle suositeltua suojusta. Jos terälaitteeseen asennetaan väärä tai viallinen suojus, se voi aiheuttaa vakavan henkilövahingon. Katso ohjeet kohdasta Tekniset tiedot sivulla 57.

Terälaitteen suojus estää vammat, jotka syntyvät irrallisten esineiden sinkoutumisesta käyttäjää kohti. Se

ehkäisee myös terälaitteen koskettamisesta syntyviä vammoja.

1. Tarkista silmämääräisesti, onko vaurioita, kuten halkeamia.
2. Vaihda terälaitteen suojus, jos se on vaurioitunut.

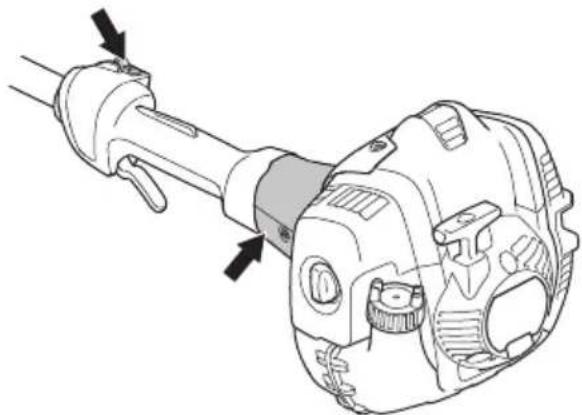

Tärinänvaimennusjärjestelmän tarkistaminen

Huomautus: Väärin kelattu siima tai väärä terälaite lisää tärinää. Katso Tekniset tiedot sivulla 57.

Tärinänvaimennusjärjestelmä vähentää kahvojen tärinää. Tämä tekee käytöstä helpompaa. Se myös vähentää tärinän siirtymistä laitteen moottoriyksikön ja runkoputkiyksikön välillä.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vääntymiä tai vaurioita, esimerkiksi halkeamia.
3. Varmista, että kiinnität tärinänvaimennusjärjestelmän osat oikein.

Äänenvaimentimen tarkistaminen

VAROITUS: Älä käytä laitetta, jonka äänenvaimennin on viallinen. Vaihda aina viallinen äänenvaimennin.

HUOMAUTUS: Jos kipinänsammutusverkko on vioittunut, se on vaihdettava. Älä käytä laitetta, jos äänenvaimentimen kipinänsammutusverkko puuttuu tai on viallinen.

HUOMAUTUS: Äänenvaimennin kuumenee liikaa, jos kipinänsammutusverkko on tukossa. Liian kuuma äänenvaimennin vahingoittaa sylinteriä ja mäntää.

1. Varmista, ettei äänenvaimennin ole vaurioitunut.

1. Varmista, että äänenvaimennin on kiinnitetty oikein laitteeseen.
2. Jos laitteen äänenvaimentimessa on kipinäverkko, tarkista se silmämääräisesti.

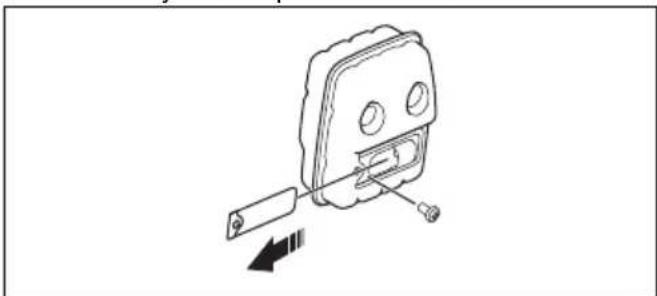

3. Jos laite on huollettava, katso kohta Äänenvaimentimen kunnossapito sivulla 54.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päälle on läikkynyt polttoainetta. Poista kaikki roiskeet ja anna bensiinin jäännösten haihtua.
• Älä käynnistä laitetta, jos itsesi tai vaatteittesi päälle on läikkynyt polttoainetta. Vaihda vaatteet ja pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippuaa ja vettä.
• Älä koskaan käynnistä laitetta, jos siitä vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoaineletkut vuoda.
• Aseta laite aina tasaiselle alustalle ja varmista, ettei terälaite pääse kosketuksiin minkään esineen kanssa, kun lisäät polttoainetta.
• Käsittele polttoainetta varovasti. Muista palo-, räjähdys- ja sisäänhengitysvaarat.
• Käsittele polttoainetta varovasti ja huolehdi hyvästä ilmanvaihdosta. Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja.
• Sekoita ja kaada polttoainetta ulkotiloissa, joissa ei ole kipinöitä tai liekkejä.

• Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.

• Sammuta moottori ja anna sen jäähtyä muutaman minuutin ajan aina ennen polttoaineen lisäämistä.

• Avaa polttoainesäiliön korkki hitaasti polttoaineen lisäämisen yhteydessä, jotta mahdollinen ylipaine vapautuu hitaasti.

• Kiristä polttoainesäiliön korkki huolellisesti polttoaineen lisäämisen jälkeen.

• Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä.

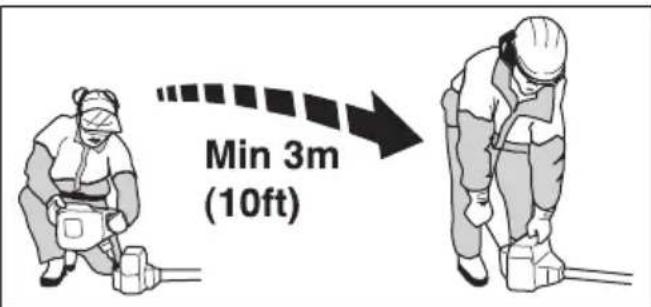

• Siirrä aina laite vähintään 3 metrin (10 ft) etäisyydelle polttoaineen lisäämis- ja säilytyspaikalta ennen käynnistämistä.

Turvaohjeet huoltoa varten

VAROITUS: Pysäytä aina moottori, ennen kuin alat käsitellä terälaitetta. Terälaite pyörii vielä kaasuliipaisimen vapauttamisen jälkeen. Varmista, että terälaite on täysin pysähtynyt ja irrota sytytystulppa, ennen kuin alat käsitellä terälaitetta.

VAROITUS: Varmista, että trimmerin siima kelautuu tiukalle ja tasaisesti puolalle, muussa tapauksessa laite aiheuttaa haitallista tärinää.

VAROITUS: Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

- Käytä terälaitteessa vain suosittelemaamme suojusta. Katso Lisävarusteet sivulla 58.

Asentaminen

Johdanto

VAROITUS: Ennen kuin asennat laitteen, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

VAROITUS: Irrota sytytystulpan johto sytytystulpasta ennen laitteen asentamista.

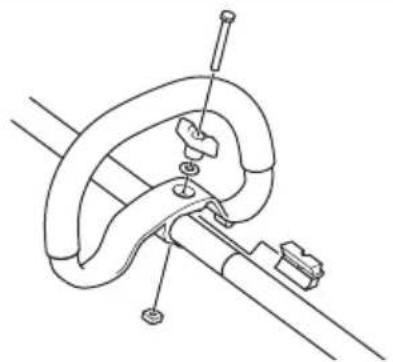

Kaarikahvan asennus

1. Kiinnitä kaarikahva runkoputkeen nuolien väliin.

1. Siirrä välike kaarikahvan uraan.
2. Kiinnitä mutteri, nuppi ja ruuvi, mutta älä kiristä.
3. Säädä laite mukavaan asentoon.
4. Kiristä pultti.

Terälaitteen suojuksen ja siimapään asennus

1. Kiinnitä oikean terälaitteen suojus (A) siimapäähän (katso Lisävarusteet sivulla 58).
2. Aseta terälaitteen suojus runkoputken kiinnikkeeseen.
3. Kiinnitä pultila (L).

1. Asenna jousilevy (B) käyttöakselille.
2. Käännä käyttöakselia, kunnes yksi jousilevyn rei'istä on vaihteistokotelon vastaavan reiän kohdalla.

VAROITUS: Varmista, että jousilevyn korkeampi osa tulee oikein terälaitteen keskireikään. Väärin asennettu terälaite voi aiheuttaa vakavan vahingon.

1. Lukitse akseli asettamalla lukkotappi (C) reikään.

2. Käännä siimapäätä/muoviteriä (H) siimapään/muoviterien pyörimissuuntaan nähden vastakkaiseen suuntaan.

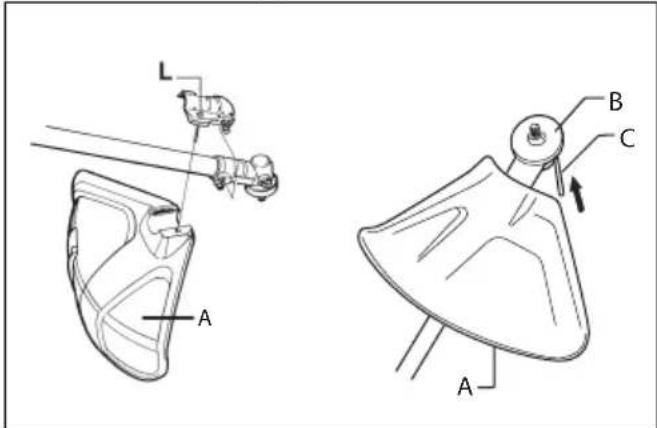

Terälaitteen suojuksen ja siimapään irrotus

1. Käännä siimapäätä/muoviteriä (H) siimapään/muoviterien pyörimissuuntaan.

1. Avaa runkoputken lukitus vetämällä lukkotappi (C) pois reiästä.
2. Irrota jousilevy (B) käyttöakselista.
3. Löysää terälaitteen suojuksen ja runkoputken kiinnikkeen pulttia (L).

1. Irrota terälaitteen suojus (A).

Toiminta

Polttoaine

Tässä laitteessa on kaksitahtimoottori.

HUOMAUTUS: Vääräntyyppinen polttoaine voi vaurioittaa moottoria. Käytä bensiinin ja kaksitahtiöljyn seosta.

Bensiini

HUOMAUTUS: Käytä aina öljysekoitteista laatubensiiniä, jonka oktaaniluku on vähintään 90 (RON). Jos oktaaniluku on pienempi, seurauksena voi olla nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata vakavia moottorivaurioita.

HUOMAUTUS: Jos laitteessa on katalysaattori, käytä laadukasta lyijytöntä öljysekoitteista bensiiniä. Lyijyllinen bensiini pilaa katalysaattorin.

- Käytä matalapäästöistä bensiiniä, nk. alkylaattibensiiniä, jos sitä on saatavana.

• Etanolia sisältävää E10-polttoainetta saa käyttää (etanolia enintään 10 %). Enemmän kuin 10 tilavuusprosenttia etanolia sisältävät polttoaineet voivat aiheuttaa ilma-polttoaineseoksen epätasapainoa, mikä voi vahingoittaa moottoria.
• Työhön, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua.

Husqvarna-alkylaattibensiini

Paras suorituskyky taataan käyttämällä Husqvarna-alkylaattibensiiniä. Polttoaineessa on vähemmän vaarallisia aineita tavalliseen polttoaineeseen verrattuna, jolloin vaarallisten pakokaasujen määrä pienenee. Polttoaineen palamisesta syntyy pieni määrä vaarallisia

jäämiä, jolloin moottorin osat pysyvät puhtaampina. Se pidentää moottorin käyttöikää. Husqvarna-alkylaattibensiiniä ei ole saatavilla kaikilla markkina-alueilla.

Kaksitahtiöljy

HUOMAUTUS: Alhainen öljynlaatu tai liian rasvainen öljy/polttoainesekoitus voivat vaarantaa katalysaattorin toiminnan ja lyhentää sen käyttöikää.

• Parhaan tuloksen ja suorituskyvyn saavuttamiseksi suositellaan Husqvarna-kaksitahtiöljä, joka on suunniteltu erityisesti Husqvarnan ilmajäähdytteisille kaksitahtimoottoreille. Sekoitussuhde 1:50 (2 %).
• Jos Husqvarna-kaksitahtiöljyä ei ole saatavilla, voidaan käyttää jotakin muuta korkealaatuista ja ilmajäähdytteisille moottoreille tarkoitettua kaksitahtiöljyä. Kysy lisätietoja öljyn valinnasta huoltoliikkeestä.
• Älä käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä.
• Älä käytä nelitahtimootoreille tarkoitettua öljyä.

Bensiini, I	Kaksitahtiöljy, I
	2 % (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

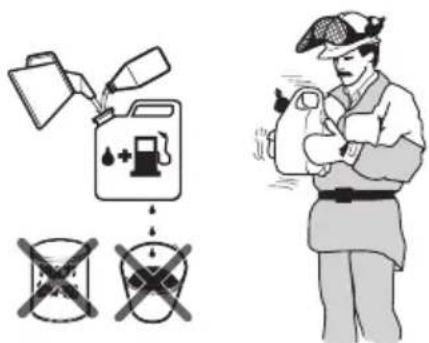

Bensiinin ja kaksitahtiöljyn sekoitus

HUOMAUTUS: Vaarana on, että pieniä polttoainemääriä sekoitettaessa pienet virheellisyydet vaikuttavat voimakkaasti seossuhteeseen. Mittaa sekoitettava öljymäärä huolellisesti, jotta seos on varmasti oikea.

1. Lisää puolet sekoitettavasta bensiinistä.

2. Lisää koko öljymäärä ja sekoita (ravista) polttoaineseosta.

3. Lisää loput bensiinistä.
4. Sekoita (ravista) polttoaineseos huolellisesti ja täytä laitteen polttoainesäiliö.
5. Tyhjennä ja puhdista polttoainesäiliö, jos et käytä laitetta hetkeen.

Huomautus: Älä sekoita polttoainetta yli kuukauden ajaksi kerralla. Sekoita bensiini ja öljy aina puhtaassa, polttoaineelle tarkoitetussa kannussa.

Polttoainesäiliön täyttö

1. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.
2. Ravista kannua ja varmista, että polttoaine on sekoittunut kokonaan. Käytä ylitäyttösuojalla varustettua polttoainekannua.
3. Täytä polttoainesäiliö.
4. Kiristä polttoainesäiliön korkki tiukasti.
5. Siirrä laite vähintään 3 metrin (10 jalan) päähän polttoaineen lisäämis- ja säilytyspaikalta ennen käynnistämistä.

HUOMAUTUS: Säiliöissä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä. Puhdista polttoainesäiliö ja teräketjuöljysäiliö säännöllisesti ja vaihda polttoainesuodatin vähintään kerran vuodessa.

Ennen tuotteen käyttöä

• Varmista työaluetta tutkimalla, että tunnet maaston laadun. Tarkista maaston kaltevuus ja mahdolliset esteet, kuten kivet, oksat ja ojat.
  • Tarkista laite kokonaisuudessaan.
• Tee tässä ohjekirjassa kuvatut turvallisuustarkastukset ja huolto- ja ylläpitotoimenpiteet.
• Varmista, että kaikki kannet, siimapään suojus ja siimapää on kiinnitetty oikein ja ettei niissä ole

vaurioita tai halkeamia. Vaihda osat, jos niihin on kohdistunut iskuja tai niissä on halkeamia.

VAROITUS: Älä käytä laitetta ilman suojusta tai jos suojus on viallinen.

Laitteen käynnistyksen valmistelu

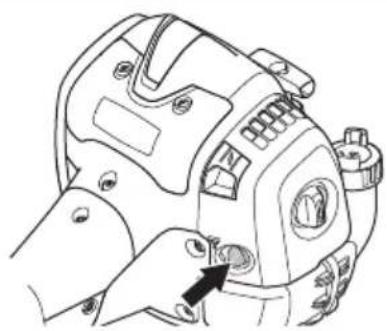

1. Paina polttoaineen ilmauspumppua, kunnes se alkaa täyttyä polttoaineella.

Huomautus: Pumppua ei tarvitse täyttää kokonaan.

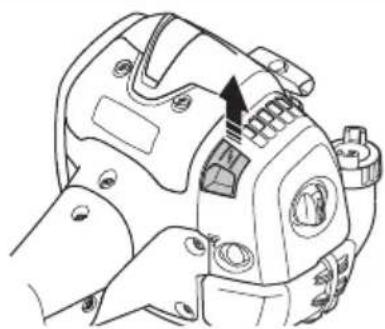

1. Siirrä rikastinvipu rikastusasentoon.

VAROITUS: Jos rikastin on rikastusasennossa, kun moottori käynnistyy, terälaite alkaa pyöriä heti.

Laitteen käynnistäminen

VAROITUS: Lue turvallisuutta käsittelevän luvun varoitusohjeet ennen laitteen käynnistämistä (katso Turvallisuus sivulla 43).

1. Käytä suojakäsineitä.

2. Paina laitteen runkoa maata vasten vasemmalla kädellä.

HUOMAUTUS: Älä käytä jalkoja!

1. Pidä kiinni käynnistysnarun kahvasta.

2. Vedä käynnistysnarua hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynsi tarttuu).

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille.

1. Vedä narua nopeasti ja voimakkaasti.

HUOMAUTUS: Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistysnarun kahvasta, kun naru on täysin ulkona. Se voi vaurioittaa laitetta.

1. Vedä käynnistysnarua, kunnes moottori käynnistyy.
2. Nollaa rikastin, kun moottori sytyttää.
3. Käytä kaasuliipaisinta vähitellen, kun moottori käynnistyy.
4. Varmista, että moottori käy tasaisesti.

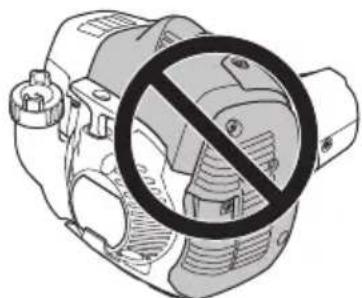

Tietoja pinnasta

VAROITUS: Älä kosketa sylinterikoteloa tai äänenvaimentimen suojusta, kun laite on käynnissä. Kotelo ja suojus ovat kuumia ja voivat aiheuttaa palovammoja. Jos sytytystulpan suojus on vaurioitunut, kosketus saattaa aiheuttaa sähköiskun. Älä koskaan käytä laitetta, jossa on vioittunut sytytystulpan suojus.

Laitteen pysäyttäminen

1. Sammuta moottori siirtämällä pysäytyskytkin pysäytysasentoon.

HUOMAUTUS: Pysäytin palaa automaattisesti lähtöasentoonsa.

Tahattoman käynnistyksen estämiseksi sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.

Trimmerin käyttö

HUOMAUTUS: Muista hidastaa moottori joutokäyntinopeudelle aina käytön jälkeen. Pitkäaikainen käyttö täydellä kaasulla moottoria kuormittamatta voi aiheuttaa moottorivaurion.

Huomautus: Tärinän estämiseksi puhdista siimapään suojus, kun kiinnität uuden siiman. Tarkista siimapään muut osat ja puhdista tarvittaessa.

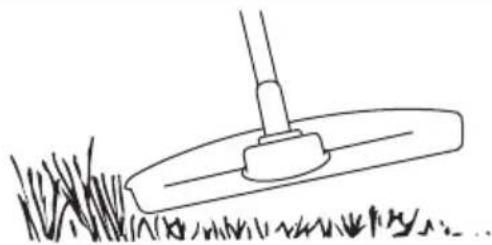

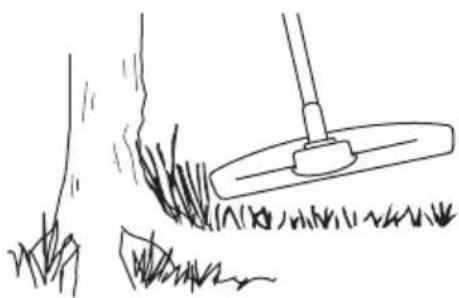

Ruohon siistiminen

1. Pidä siimapää aivan maanpinnan yläpuolella ja kallista sitä. Älä paina siimaa ruohoon.

1. Lyhennä siiman pituutta noin 10–12 cm (4–4,75").
2. Pienennä moottorin käyntinopeutta, jotta kasvit eivät vahingoitu.
3. Käytä 80 % täydestä kaasusta, kun leikkaat ruohoa esineiden läheltä.

Leikatun ruohon voi poistaa alueelta pyörivän trimmerin siiman aiheuttaman ilmavirran avulla.

1. Pidä siimapäätä ja siimaa maan suuntaisesti maan yläpuolella.
2. Anna täyskaasu.
3. Lakaise ruoho liikuttamalla siimapäätä puolelta toiselle.

VAROITUS: Puhdista siimapään kansi aina, kun asennat uuden siiman, epätasapainon ja kahvojen tärinän estämiseksi. Tarkista myös muut siimapään osat ja puhdista tarvittaessa.

Huolto

Huoltokaavio

Alla on luettelo laitteelle suoritettavista huoltotoimista. Useimmat toimista on kuvattu kohdassa Huolto sivulla 52

Huomautus: Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi.

Huolto	Päivittäin	Viikoittain	Kuukau-sittain
Puhdista ulkopinta. X
Tarkista, että kaasuliipaisimen varmistin ja kaasuliipaisin ovat turvallisessa käyt-tökunnossa.	X
Tarkista pysäytyskytkin ja varmista, että se toimii oikein. X
Varmista, ettei terälaite pyöri joutokäyntinopeudella. X
Puhdista ilmansuodatin. Vaihda tarvittaessa. X
Tarkista terälaitteen suojus vaurioiden ja halkeamien varalta. Vaihda suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.	X
Tarkista siimapää vaurioiden ja halkeamien varalta. Vaihda, jos vaurioita on. X
Varmista, että kaikki ruuvit ja mutterit on kiristetty. X
Tarkista moottori, polttoainesäiliö ja polttoaineletkut vuotojen varalta. X
Puhdista jäähdytysjärjestelmä. X
Tarkista käynnistin ja käynnistysnaru vaurioiden varalta. X
Tarkista tärinänvaimennuselementit vaurioiden ja halkeamien varalta. X
Puhdista sytytystulpan ulkopuoli. Irrota se ja tarkasta kärkiväli. Säädä kärkiväli oikeaksi (katso Sytytystulpan tarkistus sivulla 55) tai vaihda sytytystulppa. Var-mista, että sytytystulppa on varustettu häiriösuodattimella.		X
Puhdista kaasuttimen ulkopinta ja ympäristö. X
Tarkasta, että 3/4 kulmavaihteesta on täytetty voiteluaineella. Lisää erikoisras-vaa tarvittaessa.		X
Puhdista tai vaihda äänenvaimentimen kipinänsammutusverkko (koskee vain ka-talysaattorittomia äänenvaimentimia).		X
Tarkasta, ettei polttoainesuodatin ole likainen eikä polttoaineletkussa ole halkea-mia tai muita vaurioita. Vaihda tarvittaessa.			X
Tarkasta kaikki kaapelit ja liitännät. X
Tarkasta kytkimen, kytkinjousien ja kytkinrummun kuluminen. Vaihdata tarvit-taessa valtuutetussa huoltoliikkeessä.			X
Vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu häiriösuodatti-mella.			X
Tarkasta ja puhdista äänenvaimentimen kipinänsammutusverkko (koskee vain katalysaattorilla varustettuja äänenvaimentimia).			X

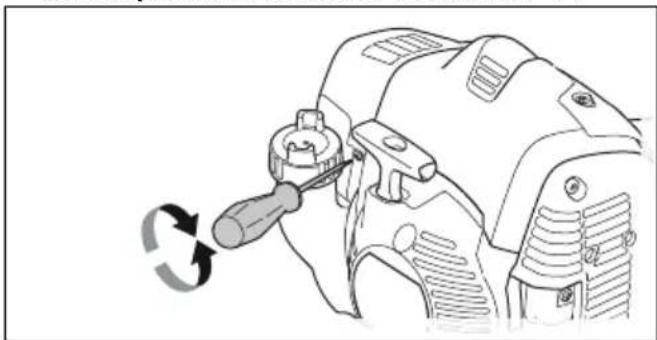

Joutokäyntinopeuden säätö

1. Varmista, että ilmansuodatin on puhdas ja ilmansuodattimen kansi on paikallaan.

2. Säädä joutokäynti joutokäynnin säätöruuvilla. Joutokäynnin säätöruuvissa T on merkintä "T".

1. Kierrä joutokäyntiruuvia myötäpäivään, kunnes terälaite alkaa pyöriä.
2. Kierrä joutokäyntiruuvia vastapäivään, kunnes terälaite pysähtyy.

Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikilla asennoilla. Joutokäyntinopeuden on oltava pienempi kuin käyntinopeuden, jolla terälaite alkaa pyöriä.

VAROITUS: Jos terälaite ei pysähdy, kun säädät joutokäyntinopeutta, ota yhteyttä lähimpään huoltollikkeeseen. Älä käytä laitetta, ennen kuin se on säädetty oikein tai korjattu.

Huomautus: Katso suositeltu joutokäyntinopeus kohdasta Tekniset tiedot sivulla 57.

Äänenvaimentimen kunnossapito

VAROITUS: Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä. Tämä voi aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja herkästi syttyvää materiaalia.

VAROITUS: Katalysaattorilla varustetut äänenvaimentimet kuumentuvat käytön aikana. Palovamman tai tulipalon vaara. Tämä koskee myös joutokäyntiä. Jos haluat tarkistaa, onko laitteessasi katalysaattori, katso kohta Tekniset tiedot sivulla 57.

Huomautus: Puhdista kipinänsammutusverkko viikoittain äänenvaimentimissa, joissa ei ole katalysaattoria. Katalysaattorilla varustetuissa äänenvaimentimissa puhdistus on tehtävä kuukausittain.

1. Sammuta moottori ja anna äänenvaimentimen jäähtyä.
2. Irrota äänenvaimentimen suojus.
3. Vaihda kipinänsammutusverkko, jos se on vaurioitunut.
4. Avaa ruuvi ja irrota kipinänsammutusverkko.

1. Puhdista kipinänsammutusverkko teräsharjalla. Poista lika äänenvaimentimen ilma-aukoista teräsharjalla.

2. Kiinnitä kipinänsammutusverkko ruuvilla.

HUOMAUTUS: Jos kipinänsammutusverkko tukkeutuu usein, se voi olla merkki katalysaattorin toiminnan heikentymisestä. Ota yhteyttä huoltoliikkeeseen äänenvaimentimen tarkistusta varten. Tukkeutunut kipinänsammutusverkko saa laitteen ylikuumenemaan, mistä seuraa sylinterija mäntävaurioita.

Siimapään kunnossapito

1. Käytä vain suositeltua terälaitetta ja terälaitteen suojusta. Katso Lisävarusteet sivulla 58.
2. Varmista, että terälaitteen suojuksessa oleva leikkain on ehjä. Se katkaisee siiman oikeaan mittaan.
3. Asenna siima käyttöoppaan viimeisillä sivuilla olevien kuvien mukaisesti.

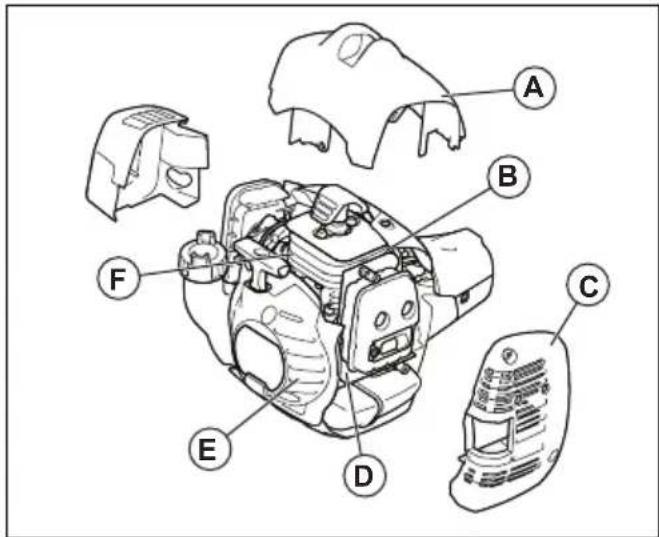

Jäähdytysjärjestelmä

Laitteessa on jäähdytysjärjestelmä, joka pitää käyttölämpötilan mahdollisimman alhaisena.

Puhdista jäähdytysjärjestelmän osat harjalla viikoittain tai useammin vaativissa olosuhteissa. Likainen tai tukkeutunut jäähdytysjärjestelmä aiheuttaa laitteen ylikuumenemisen, mistä seuraa sylinteri- ja mäntävaurioita.

Jäähdytysjärjestelmän osat:

(A) Sylinterin kotelo (johtaa jäähdytysilman sylinteriin).
(B) Vauhtipyörän tuulettimen siivet.
(C) Äänenvaimentimen suojus.
(D) Äänenvaimentimen kansi.
(E) Käynnistimen ilmanottoaukko.
(F) Sylinterin jäähdytysrivat.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:
  a) Varmista, että joutokäyntinopeus on säädetty oikein.
  b) Varmista, että polttoaineseos on oikea.
  c) Varmista, että ilmansuodatin on puhdas.
• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 57.

• Vaihda sytytystulppa tarvittaessa.

Ilmansuodatin

Pidä ilmansuodatin puhtaana poistamalla siitä pöly ja lika, jotta vältät seuraavat asiat:

• kaasutinhäiriöt
  • käynnistysongelmat
  • tehon heikkeneminen
  • moottorin osien turha kuluminen
  • liian suuri polttoaineenkulutus.

Puhdista ilmansuodatin 25 tunnin käytön jälkeen tai useammin, jos olosuhteet ovat poikkeuksellisen pölyiset.

Ilmansuodattimen puhdistaminen

HUOMAUTUS: Vaurioitunut, erittäin likainen tai polttoaineen kastelema ilmansuodatin on aina vaihdettava.

Jos käytät ilmansuodatinta pitkään, sitä ei voi puhdistaa kokonaan. Vaihda ilmansuodatin säännöllisin väliajoin.

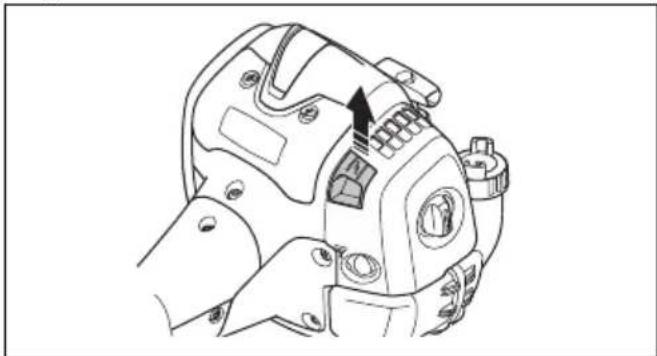

1. Sulje rikastimen läppä siirtämällä rikastimen vipu ylös.

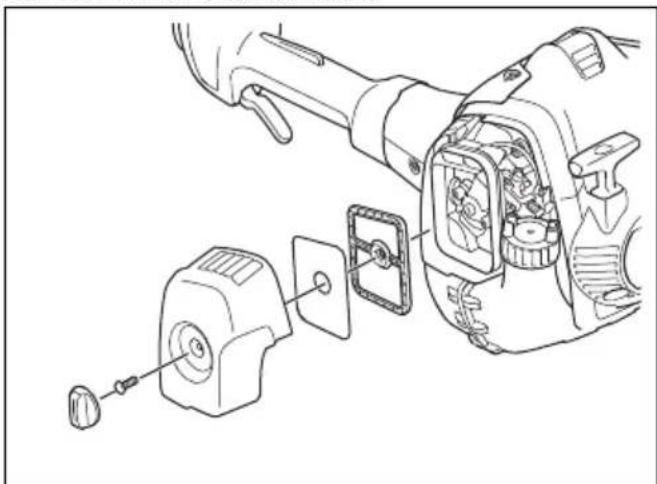

1. Irrota ilmansuodattimen kansi.

1. Irrota huopasuodatin ja ilmansuodatin.
2. Puhdista huopasuodatin paineilmalla tai harjalla.
3. Tarkista kumitiivisteen pinta. Vaihda kumitiivisteen suodatin, jos se on vaurioitunut.
4. Pese ilmansuodatin lämpimällä saippuavedellä.

HUOMAUTUS: Varmista, että huopasuodatin pysyy kuivana. Vesi vahingoittaa huopasuodatinta.

1. Vaihda ilmansuodatin, jos se on liian likainen, eikä sitä saa täysin puhtaaksi. Vaurioitunut ilmansuodatin on aina vaihdettava.
2. Puhdista myös suodattimen kannen sisäpinta. Käytä paineilmaa tai harjaa.
3. Varmista ennen asentamista, että suodatin on kuiva.

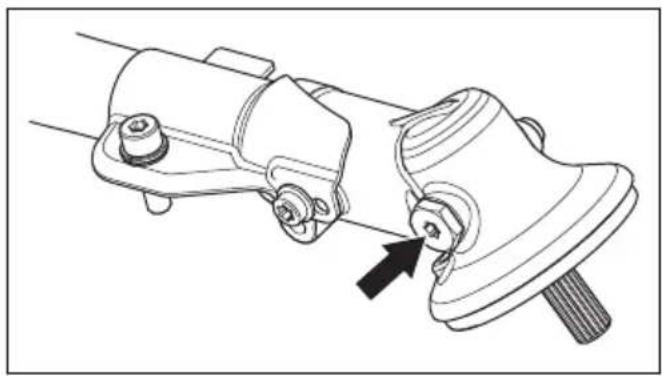

Kulmavaihde

Kulmavaihde on tehtaalta toimitettaessa täytetty sopivalla rasvamäärällä. Varmista kuitenkin ennen laitteen käyttämistä, että 3/4 kulmavaihteesta on täytetty rasvalla. Käytä Husqvarna-erikoisrasvaa.

Kulmavaihteen voiteluaine on yleensä vaihdettava ainoastaan mahdollisten korjausten yhteydessä.

Vianmääritys

Moottori ei käynnisty

Tarkistus Mahdollinen	syy Toimenpide
Pysäytin Pysäytin on p	ysäytysasennossa. Aseta pysäytin käynnistysas	sentoon.
Kytkentäkynnet Kytken	täkynnet eivät pääse liikkumaan va-paasti.	Irrota käynnistimen kansi ja puhdista kytken-täkynsien ympäristö.
		Anna huoltotyö valtuutetun huoltoliikkeen tehtäväksi.
Polttoainesäiliö Väärä	polttoainetyyppi. Huuhtele polttoainesäiliö ja täytä oikealla polttoaineella.
Sytytystulppa Sytytystulppa on likainen tai märkä. Varmista, että sytytystulppa on kuiva ja puh-das.

Moottorin käynnistyy mutta sammuu uudelleen

Tarkistus	Mahdollinen syy Toimenpide
Polttoainesäiliö Väärä polttoainetyyppi.	Tyhjennä polttoainesäiliö ja täytä oi-	kealla polttoaineella.
Ilmansuodatin Ilmansuodatin on tukossa.	Puhdista ilmansuodatin.

Kuljetus ja säilytys

- Säilytä ja kuljeta laitetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkölaitteista, sähkömoottoreista,

sähköreleistä/kytkimistä tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.

• Polttoainetta on säilytettävä ja kuljetettava aina erityisesti siihen tarkoitetuissa ja hyväksytyissä astioissa.
• Polttoainesäiliö on tyhjennettävä ennen laitteen siirtämistä pitkäaikaiseen säilytykseen. Kysy neuvoa polttoaineen hävittämisestä lähimmältä huoltoasemalta. Tyhjennä säiliö asianmukaisiin astioihin hyvin ilmastoidussa paikassa.

• Varmista, että laite on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä.

• Terälaitteen kuljetussuojuksen on aina oltava asennettuna laitteen kuljetuksen tai säilytyksen aikana.

• Varmista laitteen kiinnitys kuljetuksen aikana.
• Moottorin tahattoman käynnistyksen estämiseksi sytytystulpan suojus on irrotettava aina, kun laite siirretään pitkäaikaissäilytykseen, kun laite on ilman valvontaa ja kun laitteelle tehdään mitä tahansa huoltotoimenpiteitä.
• Anna laitteen jäähtyä ennen varastointia.

Tekniset tiedot

Tekniset tiedot

	525LX
Moottori
Sylinteritilavuus, cm3	25,4
Sylinterihalkaisija, mm 34
Iskunpituus, mm 28
Joutokäyntinopeus, r/min 3 000
Suositeltu enimmäisnopeus, r/min 9500
Käyttöakselin pyörimisnopeus, r/min 6500
ISO 8893 -standardin mukainen enimmäisteho, kW/hv, r/min 1,0/8500
Katalysaattoriäänenvaimennin Kyllä
Kierrosluvun mukaan säätyvä sytytysjärjestelmä Kyllä
Sytytysjärjestelmä
Sytytysjärjestelmän valmistaja/tyyppi IKEDA/UK
Sytytystulppa NGK BPMR8Y
Kärkiväli, mm 0,65
Polttoaine-/voitelujärjestelmä
Kaasuttimen valmistaja/tyyppi Walbro WTEA-8C
Polttoainesäiliön tilavuus, l/cm3	0,51/510
Paino
Ilman polttoainetta, terälaitetta ja suojusta, kg 4,5
Melupäästöt5
Äänen tehotaso, mitattu dB(A) 104
Äänen tehotaso, taattu L_WA dB(A) 106
Äänitasot ^6
Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna EN/ISO 11806- ja ISO 7917 -standardien mukaan, dB(A), min./maks.:
Varustettu siimapäällä (alkuperäinen) 94
Tärinätasot
Kahvojen vastaavat tärinätasot ( a_hv,eq ) mitattuna EN ISO 11806- ja ISO 22867 -standardien mukaan, m/s ^2
Varustettu siimapäällä (alkuperäinen), vasen/oikea 2,1/1,9

Lisävarusteet

Lisävarusteet

Hyväksytyt lisävarusteet	Varustetyppi Terälaitteen suojus, tuotenro
Teräakselin kierre M10
Muoviveitset Tricut ∅ 255 mm	(erillisten terien osanumero on 531 01 77-15)	588 11 79-01
	Tricut ∅ 300 mm (erillisten terien osanumero on 531 01 77-15)	588 11 79-01
Siimapää Trimmy Fix (∅ 2,4	mm siima) 588 54 37-01/588 11 79-01	503 93 42-02/503 97 71-01
	Superauto II (∅ 2,4–2,7 mm siima) 588 54 37-01/ 588 11 79-01	503 93 42-02/ 503 97 71-01
	S35 (∅ 2,4–3,0 mm siima) 588 54 37-01/ 588	11 79-01
		503 93 42-02/ 503 97 71-01
	T25 (∅ 2,0–2,7 mm siima) 588 54 37-01/588	11 79-01
		503 93 42-02/503 97 71-01
	T35, T35x (∅ 2,4–3,0 mm siima) 588 54 37-01/ 588 11 79-01	503 93 42-02/ 503 97 71-01
		503 93 42-02/ 503 97 71-01
	Alloy (∅ 2,0–3,3 mm siima) 588 54 37-01/ 588	11 79-01
		503 93 42-02/503 97 71-01

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että Husqvarna 525LX -trimmeri alkaen vuoden 2017 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavaa NEUVOSTON DIREKTIIVIÄ:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
- 26. helmikuuta 2014 annettu direktiivi 2014/30/EY sähkömagneetisesta yhteensopivuudesta.
- 8. toukokuuta 2000 annettu direktiivi 2000/14/EY, joka koskee melupäästöjä ympäristöön. Yhteensopivuus on määritelty Liitteen V mukaan. Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot.
- 8. kesäkuuta 2011 annettu direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa, 2011/65/EU.

Seuraavia standardeja on sovellettu:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:2009, CISPR 12:2009, EN 50581:2012

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden,, on suorittanut Husqvarna AB:n puolesta vapaaehtoisen tyyppitarkastuksen. Sertifikaattien numerot ovat: SEC/13/2382 - 525LX

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, on myös vahvistanut vaatimustenmukaisuuden neuvoston direktiivin 2000/14/EY liitteen V mukaisesti.

Huskvarna, 2018-01-15

Per Gustafsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

INNHOLD

Innledning....60

Sikkerhet....62
