Type de produit	Démousseur (accessoire pour débroussailleuse)
Marque	Husqvarna
Modèle	DT600
Largeur de travail	556 mm
Poids (accessoire seul)	6,5 kg
Alimentation	Essence ou batterie (selon le bloc d'alimentation compatible)
Utilisation prévue	Démoussage des pelouses
Niveau de puissance sonore (essence)	105 dB(A) mesuré, 109 dB(A) garanti
Pression sonore au niveau de l'opérateur (essence)	95 dB(A)
Vibrations poignées avant/arrière (essence)	6,2 / 4,3 m/s²
Niveau de puissance sonore (batterie)	89 dB(A)
Pression sonore au niveau de l'opérateur (batterie)	77 dB(A)
Vibrations poignées avant/arrière (batterie)	1,9 / 2,6 m/s²
Distance de sécurité	15 m minimum des personnes et animaux
Équipement de protection requis	Protège-oreilles, lunettes de protection, gants, bottes, vêtements longs
Entretien	Nettoyage régulier, vérification des roulements, lubrification filtre à air (essence)
Pièces détachées	Accessoires d'origine Husqvarna recommandés
Réparabilité	Confier à un atelier spécialisé Husqvarna
Normes de conformité	CE, UKCA, conformité aux directives 2006/42/EC, 2000/14/EC, 2011/65/EU

FOIRE AUX QUESTIONS - DT600 HUSQVARNA

Comment monter l'accessoire DT600 sur ma débroussailleuse ?

Reportez-vous au manuel du produit de base. En bref, poussez le démousseur gauche sur l'arbre d'entraînement gauche, fixez avec une goupille fendue, puis le démousseur droit, et montez le pare-boue avec les clips. Assurez-vous du sens de rotation indiqué par les flèches.

Quel type d'alimentation puis-je utiliser avec le DT600 ?

L'accessoire DT600 peut être utilisé avec des blocs d'alimentation à essence ou à batterie, à condition qu'ils soient spécialement conçus pour cet accessoire. Vérifiez la compatibilité dans le manuel du produit.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des protège-oreilles, lunettes, gants, bottes et vêtements longs. Maintenez une distance de 15 m des personnes et animaux. Ne modifiez jamais l'accessoire. Lisez le manuel complet avant utilisation.

Comment démarrer le produit avec moteur froid (essence) ?

Faites chauffer le produit de base, arrêtez-le, montez l'accessoire, puis réglez le carburateur si nécessaire. Faites tourner le démousseur au ralenti et vérifiez les dispositifs de sécurité.

Quel est le poids de l'accessoire DT600 seul ?

L'accessoire DT600 pèse 6,5 kg.

Quels niveaux de vibrations puis-je attendre ?

Pour une alimentation à essence, vibrations poignée avant/arrière 6,2/4,3 m/s². Pour batterie, 1,9/2,6 m/s². Ces mesures sont conformes à EN ISO 22867.

Comment entretenir le démousseur ?

Nettoyez régulièrement les roues, vérifiez qu'elles tournent librement. Pour les produits à essence, contrôlez le filtre à air quotidiennement. Utilisez des gants de protection. Après utilisation, l'engrenage peut être chaud – ne touchez pas.

Où puis-je trouver des pièces de rechange ?

Utilisez exclusivement des accessoires d'origine Husqvarna. Contactez votre revendeur agréé ou un atelier spécialisé pour les pièces détachées.

Le DT600 est-il compatible avec tous les modèles Husqvarna ?

Non, il est compatible uniquement avec les produits spécialement conçus pour cet accessoire. Consultez le manuel du produit de base ou la liste de compatibilité fournie par Husqvarna.

Quelle est la largeur de travail du DT600 ?

La largeur de travail est de 556 mm.

MODE D'EMPLOI DT600 HUSQVARNA

Manuel d'utilisation 92-101

Transport, entreposage et mise au rebut....99

Caractéristiques techniques.... 99

Déclaration de conformité....101

Description du produit

Nous travaillons continuellement au développement de nos produits et nous réservons le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Remarque: Le présent manuel concerne à la fois les blocs d'alimentation fonctionnant à l'essence et ceux alimentés par batterie.

Utilisation prévue

AVERTISSEMENT: Cet accessoire ne peut être utilisé qu'avec le produit spécialement conçu à cet effet. Reportez-vous au chapitre sur l'accessoire du manuel d'utilisation du produit.

L'accessoire est conçu uniquement pour démousser les pelouses.

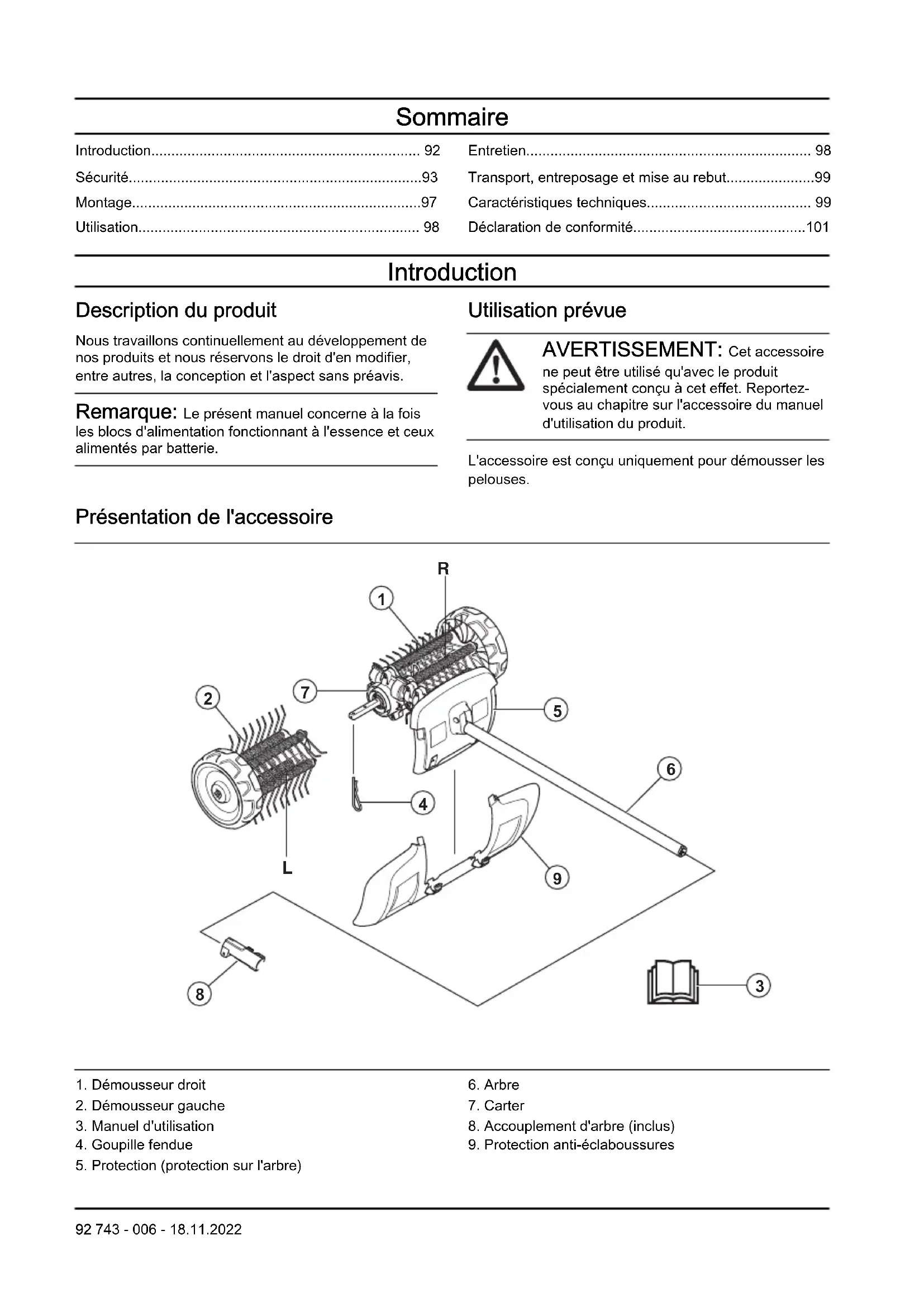

Présentation de l'accessoire

1. Démousseur droit
2. Démousseur gauche
3. Manuel d'utilisation
4. Goupille fendue
5. Protection (protection sur l'arbre)
6. Arbre
7. Carter
8. Accouplement d'arbre (inclus)
9. Protection anti-éclaboussures

Symboles sur l'accessoire et le bloc d'alimentation

Une utilisation erronée ou négligente de cet accessoire peut occasionner des blessures graves, voire mortelles, pour l'opérateur ou d'autres personnes.

Avant d'utiliser l'accessoire, lisez attentivement le manuel de l'opérateur et assimilez les instructions qu'il contient.

Utilisez des protège-oreilles homologués. Utilisez des protections pour les yeux homologuées. Utilisez un masque respiratoire en cas de risque d'inhalation de poussière.

Cet accessoire est conforme aux directives CE en vigueur.

Ce produit est conforme aux directives applicables en vigueur au Royaume-Uni.

Pièces en rotation. Gardez les mains et les pieds éloignés. La flèche indique le sens de rotation.

Portez toujours des gants de protection homologués.

Utilisez des bottes antidérapantes et résistantes.

L'opérateur doit s'assurer qu'aucune personne ni aucun animal ne se trouve à moins de 15 m de la machine. Lorsque plusieurs opérateurs travaillent sur le même site, une distance de sécurité d'au moins 15 m doit être respectée. L'accessoire peut projeter violemment des objets pouvant ricocher. Ceci peut provoquer de graves blessures aux yeux si l'équipement de protection personnelle recommandé n'est pas utilisé.

Restez à une distance minimale de 15 m (50 pi) des personnes et des animaux pendant le fonctionnement du produit.

Maintenez toutes les parties de votre corps à distance des surfaces chaudes et brûlantes.

Étiquette relative aux émissions sonores dans l'environnement selon les directives et réglementations européennes et du Royaume-Uni et la législation de la Nouvelle-Galles du Sud « Protection of the Environment Operations (Noise Control) Regulation 2017 ». Le niveau de puissance sonore garanti du produit est spécifié à la section Caractéristiques techniques à la page 99 et sur l'étiquette.

Remarque: Les autres symboles/autocollants présents sur l'accessoire concernent des exigences de certification spécifiques à certains marchés.

Définitions de sécurité

Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel d'utilisation.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit et/ou l'accessoire, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Avertissement: lisez les consignes de sécurité qui suivent avant d'utiliser l'accessoire.

• Lisez attentivement et assimilez le manuel d'utilisation avant d'utiliser l'accessoire.
• Ces consignes complètent les instructions fournies avec le produit. Pour d'autres procédures, veuillez vous reporter aux instructions d'utilisation du produit.
• Ne modifiez jamais l'accessoire sans l'autorisation du fabricant. N'utilisez pas un accessoire qui semble avoir été modifié par un tiers et utilisez toujours des accessoires d'origine. Des modifications non autorisées et l'emploi d'accessoires non homologués peuvent provoquer des accidents graves, voire mortels, à l'utilisateur ou d'autres personnes.

Consignes de sécurité du démousseur

• Ne laissez jamais des enfants, des personnes aux capacités physiques, motrices ou mentales réduites, des personnes sans expérience ni connaissance du produit ou des personnes n'ayant pas assimilé ces instructions utiliser ce produit. Les réglementations nationales peuvent limiter l'âge de l'utilisateur.
• Ne faites jamais fonctionner le produit lorsque des personnes, en particulier des enfants, ou des animaux domestiques se trouvent à proximité.
• Ne tendez pas les bras trop loin et gardez l'équilibre en permanence. En pente, veillez à marcher et à ne jamais courir pour être sûr de toujours garder l'équilibre.
• Ne touchez pas les pièces dangereuses en mouvement avant que la machine n’ait été débranchée du secteur et que les pièces dangereuses en mouvement ne se soient complètement arrêtées.
• Portez toujours des chaussures robustes et un pantalon long lorsque vous utilisez la machine.
• Retirez la batterie du produit lorsque ce dernier est laissé sans surveillance, avant de le désobstruer et avant de nettoyer le produit ou de travailler sur le produit.
• Retirez la batterie du produit avant de vérifier s'il est endommagé, par exemple après avoir heurté un corps étranger ou s'il commence à vibrer de manière anormale.
• Ne branchez pas un cordon endommagé sur l'alimentation et ne touchez pas un cordon endommagé avant de l'avoir débranché de l'alimentation électrique. Un cordon endommagé risque de provoquer un contact avec des pièces sous tension et peut entraîner des blessures graves, voire mortelles.
• N'utilisez jamais le produit si les protections sont défectueuses, s'il n'est pas équipé de dispositifs de sécurité ou si le cordon est endommagé ou usé.
• Tenez les rallonges à l'écart des pièces dangereuses en mouvement afin d'éviter d'endommager les cordons et ainsi prévenir tout contact avec des pièces sous tension.
• Connectez uniquement le produit à un circuit d'alimentation protégé par un disjoncteur différentiel (RCD) dont le courant de déclenchement est inférieur ou égal à 30 mA.
• N'utilisez pas le produit par mauvais temps, en particulier lorsqu'il y a un risque de foudre.

Avertissement: lisez les instructions qui suivent avant d'utiliser le produit.

• L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Veillez à éviter tout démarrage accidentel lors du montage, du contrôle et/ou de l'entretien. Si vous disposez d'un produit fonctionnant à l'essence, débranchez le capuchon de la bougie. Si vous disposez d'un produit alimenté par batterie, retirez la batterie.
• ATTENTION aux objets projetés. Travaillez toujours avec des lunettes de protection. Ne vous penchez jamais par-dessus le démousseur. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité.
• Après l'utilisation, l'engrenage peut être chaud pendant un moment. Risque de brûlures au contact.
• Bien que les brosses n'aient pas la même force que les lames d'une tondeuse, par exemple, vous devez éviter de travailler avec des matériaux qui peuvent causer des blessures personnelles ou des dégâts matériels en cas de projection.
• N'utilisez pas la machine s'il n'est pas possible d'appeler au secours en cas d'accident.
• Utiliser la machine uniquement pour les travaux auxquels elle est destinée.
• Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affecter l'acuité visuelle, le jugement ou la maîtrise du corps.
• N'utilisez jamais la machine dans des conditions climatiques extrêmes telles que le froid intense ou climat très chaud et/ou humide.
• N'utilisez jamais une machine qui n'est pas en parfait état de marche. Appliquez les instructions de maintenance et d'entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d'utilisation. Certaines opérations de maintenance et d'entretien doivent être réalisées par un spécialiste dûment formé et qualifié. Voir les instructions à la section Maintenance.
• Ne jamais laisser un enfant utiliser la machine.
• Ne laissez jamais d'autres personnes utiliser la machine sans vous être assuré au préalable que ces personnes ont bien compris le contenu du mode d'emploi.
• Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 m lorsque vous travaillez. Arrêtez immédiatement la machine si une personne s'approche.
• Dans l'éventualité d'une situation rendant la suite du travail incertaine, consultez un expert. Adressez-vous au revendeur ou à l'atelier de réparation.
• Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.
• Assurez-vous que la zone de travail est bien dégagée et qu'aucune personne et aucun animal ne risquent d'entrer en contact avec l'équipement de coupe, ou d'altérer le contrôle que vous avez du produit.
• Restez attentif aux signaux d'alerte ou aux appels lorsque vous portez des protecteurs d'oreille. Enlevez toujours vos protège-oreilles dès que le moteur s'arrête.
• N'utilisez pas la machine par mauvais temps : brouillard épais, forte pluie, vent violent, grand froid, etc. Le travail par mauvais temps est source de fatigue et s'accompagne souvent de risques supplémentaires, tels qu'un sol glissant.
• Assurez-vous de pouvoir vous tenir et vous déplacer en toute sécurité. Repérez les éventuels obstacles en cas de déplacement imprévu : souches, pierres, branchages, fondrières, etc. Observez la plus grande prudence lors de travail sur des terrains en pente.

• Arrêtez le moteur en cas de déplacement.
• Ne posez jamais le produit par terre lorsque le moteur est en marche, sauf si vous pouvez le surveiller.
• Toujours tenir la machine des deux mains. Porter la machine sur le côté du corps.
• Veillez à ce que ni les mains, ni les pieds ne soient en contact avec le démousseur lorsqu'il est en marche.
• Après l'arrêt du moteur, gardez vos mains et vos pieds à l'écart du démousseur jusqu'à son arrêt total.
• En cas d'importantes vibrations, arrêtez le produit. Si vous avez utilisé un produit fonctionnant à l'essence, débranchez le câble HT de la bougie. Si vous disposez d'un produit alimenté par batterie, retirez la batterie du produit. Assurez-vous que la machine n'est pas endommagée. Réparez tout éventuel dommage.

Équipement de protection individuel

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Portez toujours un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à sélectionner l'équipement adéquat.
• Portez des protège-oreilles homologués ayant un effet atténuateur suffisant. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes.

• Utilisez des protections pour les yeux homologuées. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).

- Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.

- Portez des bottes de protection avec coques de protection en acier et des semelles antidérapantes.

- Portez des vêtements fabriqués dans un matériau résistant. Portez toujours des pantalons longs, épais et des manches longues. Ne portez pas de vêtements amples qui risqueraient de se prendre dans les brindilles et les branches. Ne portez pas de bijoux, de shorts, de sandales et ne marchez pas pieds nus. Attachez vos cheveux de façon sécurisée au-dessus de vos épaules.

- Gardez toujours une trousse de premiers soins à portée de main.

Dispositifs de sécurité sur l'accessoire

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser l'accessoire.

Ce chapitre présente les fonctions de sécurité de l'accessoire, leur but et les instructions de contrôle et d'entretien afin de garantir son bon fonctionnement. Consultez les instructions à la section Présentation de l'accessoire à la page 92 pour savoir où se trouvent ces équipements sur votre accessoire.

La durée de vie de l'accessoire risque d'être écourtée et le risque d'accidents accru si l'entretien de l'accessoire n'est pas effectué correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour plus d'informations, contactez l'atelier de réparation du revendeur le plus proche.

AVERTISSEMENT: N'utilisez jamais un accessoire dont les équipements de sécurité sont défectueux. Contrôlez et entretenez les équipements de sécurité de l'accessoire conformément aux instructions données dans ce chapitre. Si les contrôles de l'accessoire ne donnent pas de résultat positif, contactez votre agent d'entretien pour le faire réparer.

AVERTISSEMENT: L'entretien et la réparation du produit exigent une formation spéciale. Cela concerne particulièrement l'équipement de sécurité du produit. Si les contrôles suivants ne donnent pas un résultat positif, adressez-vous à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, adressez-vous à l'atelier spécialisé le plus proche.

Instructions de sécurité pour l'entretien

AVERTISSEMENT: Lisez les instructions qui suivent avant de procéder à l'entretien.

AVERTISSEMENT: Arrêtez toujours le produit avant tout entretien de l'accessoire. Attention, l'accessoire peut poursuivre son mouvement une fois la gâchette d'accélération/de puissance relâchée. Assurez-vous que l'accessoire est complètement immobilisé. Si vous avez utilisé un produit fonctionnant à l'essence, débranchez le câble HT de la bougie. Si vous disposez d'un produit alimenté par batterie, retirez la batterie.

AVERTISSEMENT: Portez toujours des gants de protection.

• Vérifiez intégralement l'appareil avant de commencer le travail. Vérifiez que tous les capots et caches de protection sont en place et solidement fixés. Contrôlez tous les écrous et boulons.
• Si votre produit fonctionne à l'essence, assurez-vous qu'il ne présente aucune fuite de carburant.

- Remplacez les pièces endommagées.

Montage de l'accessoire

La flèche sur le carter indique le sens de rotation. Le carter doit être placé comme indiqué sur l'illustration.

Important:

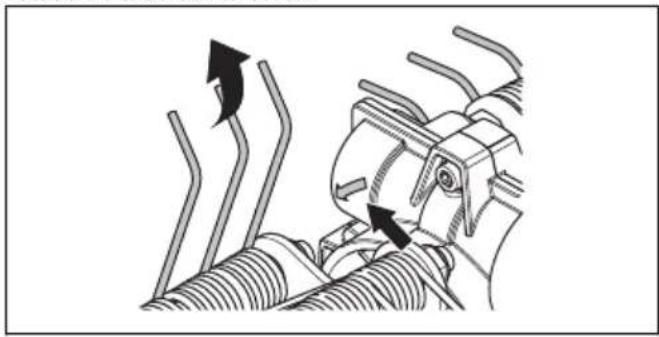

Les rouleaux du démousseur sont marqués par des flèches indiquant le sens de rotation. Assurez-vous que les rouleaux du démousseur sont montés correctement.

Les rouleaux du démousseur doivent être montés légèrement décalés l'un par rapport à l'autre. Les ressorts du démousseur doivent être orientés dans la même direction que la flèche indiquant le sens de rotation située sur le carter.

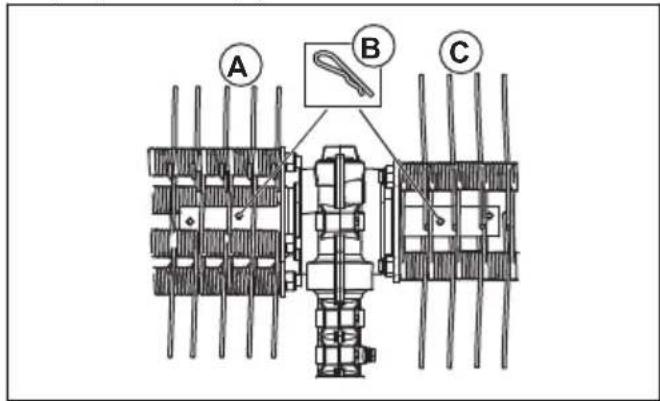

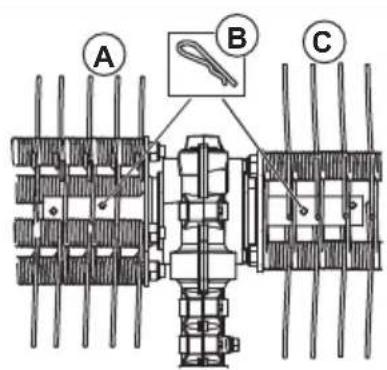

1. Poussez le démousseur gauche (A) sur l'arbre d'entraînement gauche du carter (E).

1. Fixez le rouleau du démousseur à l'aide d'une goupille fendue (B) dans l'orifice interne de l'arbre.

1. Poussez le démousseur droit (C) sur l'arbre d'entraînement droit du carter (E).

1. Fixez le rouleau du démousseur à l'aide d'une goupille fendue (B) dans l'orifice interne de l'arbre.

1. Montez le pare-boue avec les clips de fixation (D).

Remarque: Pour le montage des accessoires sur le produit de base, reportez-vous au manuel du produit de base.

Démarrage du produit lorsque le moteur est froid

Si votre produit fonctionne à l'essence, suivez ces instructions pour démarrer le produit lorsque le moteur est froid.

1. Faites chauffer le produit de base, puis arrêtez-le.
2. Montez l'accessoire conformément aux instructions de montage.
3. Lors du réglage du carburateur, assurez-vous que le démousseur est maintenu contre le sol et que personne ne se trouve à proximité.
4. Faites tourner le démousseur au ralenti.
5. Contrôler que la poignée et les dispositifs de sécurité sont en bon état. N'utilisez jamais un produit dont une pièce est manquante ou ayant été modifié contrairement aux spécifications.

Utilisation de l'accessoire

1. Faites tourner le démousseur à plein régime (ou presque) en faisant reposer les roues sur la surface.

Remarque: Il est à la fois fatigant et inutile de lever ou maintenir le démousseur au-dessus de la surface lorsque vous l'utilisez.

1. Conservez un petit angle de travail par rapport à la surface. Avec un angle de travail trop grand, le démousseur a tendance à se déplacer vers vous, vous risqueriez alors de perdre le contrôle du produit.

Nous donnons ici quelques conseils d'entretien à caractère général. Pour plus d'informations, contacter l'atelier de réparation.

Entretien de l'accessoire

REMARQUE: Le démousseur est souvent utilisé dans des conditions poussiéreuses. Si votre produit fonctionne à l'essence, le filtre à air doit impérativement être contrôlé régulièrement, chaque jour en règle générale. Il doit également être lubrifié pour fonctionner correctement.

Reportez-vous au manuel de l'opérateur du bloc d'alimentation pour obtenir des instructions d'entretien.

AVERTISSEMENT: Portez toujours des gants de protection pour effectuer l'entretien de l'accessoire.

AVERTISSEMENT: Après l'utilisation du produit, le carter d'engrenage est chaud. Ne pas toucher l'engrenage afin d'éviter les brûlures.

1. Assurez-vous que le démousseur ne tourne pas lorsque la gâchette d'accélération/de puissance est relâchée.

1. Nettoyez les roues si elles ne tournent pas librement.

Transport et rangement

En cas de transport de l'accessoire sur un autre véhicule, utilisez toujours des dispositifs d'arrimage approuvés et assurez-vous que l'accessoire est bien maintenu.

Avant de remiser l'accessoire pour une période prolongée, veillez à ce qu'il soit bien nettoyé et que toutes les mesures d'entretien aient été effectuées.

Caractéristiques techniques

Caractéristiques techniques pour produits fonctionnant à l'essence

Démousseur	DT600
Largeur, mm 556
Poids
Poids, kg 6,5
Émissions sonores 55
Niveau de puissance sonore, mesuré dB(A) 105
Niveau de puissance acoustique, garanti LWA dB(A) 109
Niveaux sonores 56
Pression sonore équivalente au niveau des oreilles de l'opérateur, mesurée selon la norme EN ISO 22868, dB(A) :	95
Vibrations 57
Niveaux de vibrations équivalents ( ahv,eq ) mesurés au niveau des poignées selon EN ISO 22867, en m/s 2
Poignées avant/arrière 6,2/4,3

Caractéristiques techniques pour produits alimentés par batterie

325iLK + Accessoire pour démousseur DT600
Largeur, mm 556
Poids
Poids, kg 2,3+6,5
Émissions sonores 58
Niveau de puissance sonore, mesuré dB(A) 89
Niveaux sonores 59
Pression sonore au niveau des oreilles de l'opérateur, mesurée selon la norme EN ISO 22868, dB (A) :	77
Vibrations 60
Niveau de vibration au niveau des poignées mesuré selon la norme EN 62841-1 en m/s 2
Poignées avant/arrière 1,9/2,6
Équipée d'un accessoire homologué (d'origine), gauche/droite 1,9/2,6

Déclaration de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons sous notre entière responsabilité que le produit :

Description Émousseur
Marque Husqvarna
Type/Modèle DT600
Identification Les numéros de série à partir de 2022 et ultérieurs

est entièrement conforme à la réglementation et aux directives de l'UE suivantes :

Directive/Réglementation	Description
2006/42/EC « relative	aux machines »
2000/14/EC « relative	aux émissions sonores dans l'environnement »
2011/65/UE	« relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques »

et que les normes et/ou les spécifications techniques suivantes sont appliquées : EN ISO 12100:2010, EN IEC 63000:2018

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a procédé à des examens volontaires pour le compte de Husqvarna AB.

Numéro de certificat : SEC/15/2411

Huskvarna, 2022-03-14

Stefan Holmberg, Directeur R&D, gestion de la technologie, Husqvarna AB

Responsable de la documentation technique

Introduction....102

Sécurité.... 103

Instructions d'origine
