РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DT600 HUSQVARNA

8. Съединение на вала (включено с продукта)

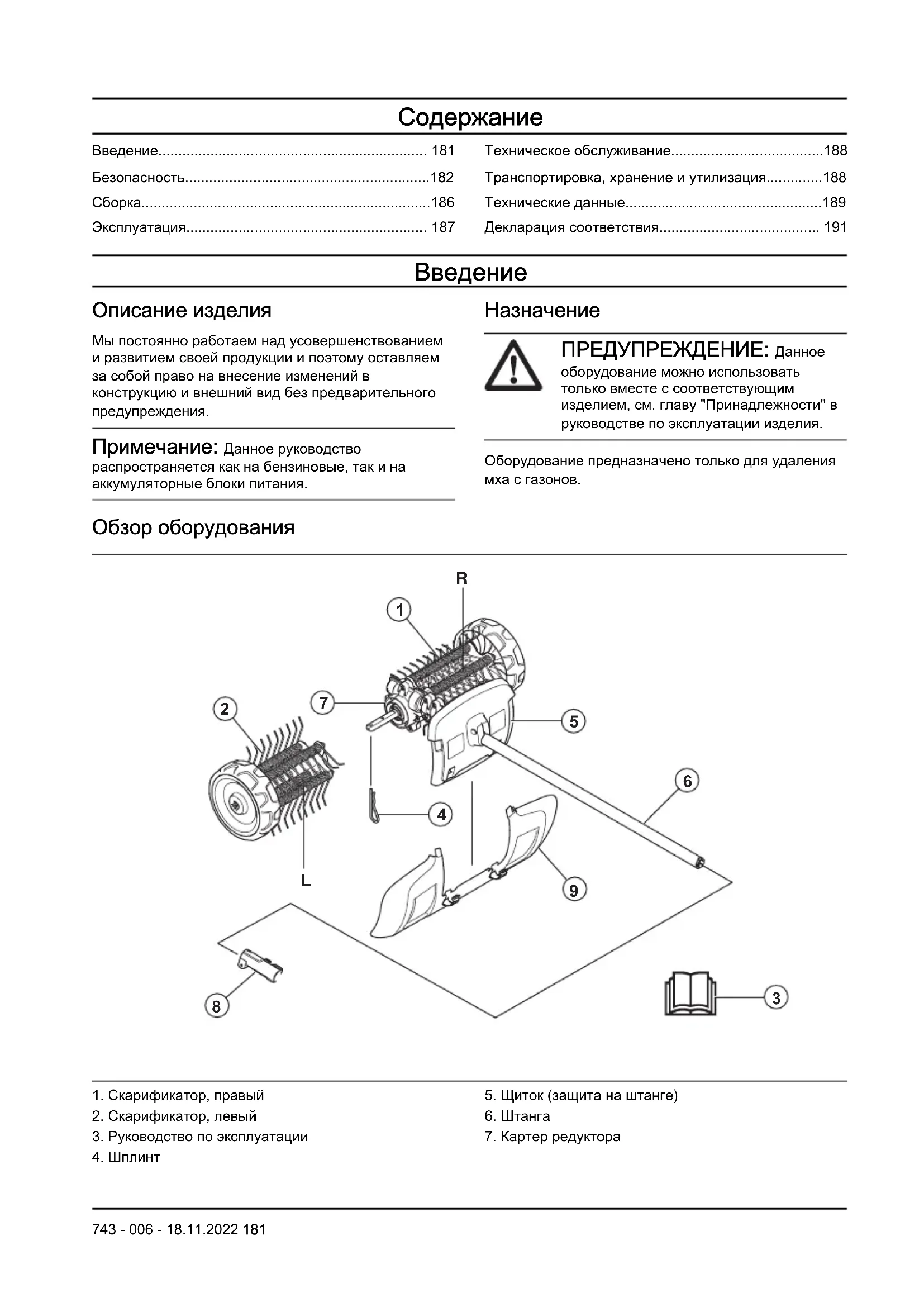

Описание изделия Мы постоянно работаем над усовершенствованием и развитием своей продукции и поэтому оставляем за собой право на внесение изменений в конструкцию и внешний вид без предварительного предупреждения. Примечание: Данное руководство распространяется как на бензиновые, так и на аккумуляторные блоки питания.

ПРЕДУПРЕЖДЕНИЕ: Данное оборудование можно использовать только вместе с соответствующим изделием, см. главу "Принадлежности" в руководстве по эксплуатации изделия. Оборудование предназначено только для удаления мха с газонов. Обзор оборудования

1. Скарификатор, правый

2. Скарификатор, левый

3. Руководство по эксплуатации

5. Щиток (защита на штанге)

743 - 006 - 18.11.2022 1818. Муфта штанги (входит в комплект поставки

Условные обозначения на оборудовании и блоке питания Небрежная или неправильная эксплуатация данного оборудования может привести к тяжелой или смертельной травме пользователя или других лиц. Перед началом работы с обору- дованием внимательно прочитайте руководство по эксплуатации и убе- дитесь, что понимаете приведен- ные инструкции. Используйте одобренные средства защиты органов слуха. Используйте одобренные средства защиты глаз. При работе в условиях, которые могут привести к появлению пыли, используйте респиратор. Данное оборудование отвечает требованиям соответствующих директив ЕС. Данное изделие соответствует действующим директивам Великобритании. Вращающиеся части. Держите руки и ноги на безопасном расстоянии. Стрелка указывает направление

Всегда пользуйтесь рекомендованными защитными перчатками. Надевайте прочные ботинки с нескользящей подошвой. Берегитесь отлетающих предметов и

Пользователь должен следить за тем, чтобы во время работы в ра- диусе 15м от изделия не было людей и животных. Если на одном участке работают несколько чело- век, необходимо обеспечить меж- ду ними безопасное расстояние не менее 15м. Во время работы обо- рудование может случайно отбра- сывать предметы, которые могут отскочить обратно. Это может при- вести к серьезным повреждениям глаз, если не использовать реко- мендованные средства защиты. Посторонние лица и животные дол- жны находиться на расстоянии не менее 15м от работающего изде-

Держите все части тела на безопасном расстоянии от нагретых поверхностей

Табличка с уровнем эмиссии шума в окружающую среду в соответствии с директивами и нормативами Европейского союза, Великобритании и законодательством Нового Южного Уэльса "Регламент 2017 года по защите окружающей среды (контроль уровня шума)". Гарантированный уровень мощности звука изделия указан в

Технические данные на стр.

и на табличке. Примечание: Другие символы/наклейки на оборудовании нанесены согласно специальным требованиям к сертификации, которые действуют в определенных странах. Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства по эксплуатации. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести 182 743 - 006 - 18.11.2022к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия и/или принадлежности, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: Прежде чем приступать к эксплуатации оборудования, обязательно прочитайте следующие инструкции по технике безопасности.

• Перед началом работы с оборудованием внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции.

• Эти инструкции дополняют инструкции, поставляемые с самим изделием. В отношении прочих операций см. инструкцию по эксплуатации

• Ни при каких обстоятельствах не допускается внесение изменений в первоначальную конструкцию оборудования без разрешения производителя. Запрещается использовать оборудование, если существует вероятность, что в его конструкцию внесены изменения другими лицами; всегда используйте оригинальные принадлежности. Внесение неразрешенных изменений и/или использование неразрешенных принадлежностей может привести к тяжелой травме или смерти оператора или других лиц. Прочитайте все инструкции ПРЕДУПРЕЖДЕНИЕ:

использовании садовых инструментов с электрическим приводом необходимо всегда следовать основным мерам предосторожности в целях снижения риска возникновения пожара, поражения электрическим током и получения травмы, включая следующие правила: Общие инструкции по технике безопасности

• Запрещается допускать к эксплуатации изделия детей, лиц с ограниченными физическими, сенсорными или умственными способностями, с недостаточным опытом и знаниями или лиц, не ознакомившихся с данными инструкциями по эксплуатации изделия. Допустимый возраст пользователя может быть ограничен местным законодательством.

• Ни в коем случае не используйте изделие в непосредственной близости от людей (особенно детей) или животных.

• Не вытягивайте руки с изделием слишком далеко и всегда сохраняйте равновесие. При работе на склонах всегда обращайте внимание на то, куда ставите ноги; передвигайтесь пешком, а не

• Не прикасайтесь к движущимся опасным частям, пока изделие не будет отключено от сети электропитания и движущиеся опасные детали не остановятся полностью.

• При эксплуатации изделия всегда надевайте прочную обувь и длинные брюки.

• Извлекайте аккумулятор из изделия, когда оно оставлено без присмотра, перед удалением засоров, чисткой или обслуживанием изделия.

• Извлекайте аккумулятор из изделия перед осмотром на наличие повреждений, например, при ударе о посторонний предмет или в случае нехарактерной вибрации изделия.

• Не подключайте поврежденный шнур к источнику питания и не прикасайтесь к поврежденному шнуру, пока он не будет отключен от источника питания. Поврежденный шнур может привести к контакту с деталями, находящимися под напряжением, и стать причиной травм или

• Никогда не используйте изделие с неисправными кожухами/щитками, без защитных устройств и с поврежденным или изношенным шнуром.

• Во избежание повреждения шнуров, которые могут привести к контакту с деталями под напряжением, не допускайте контакта удлинительных шнуров с движущимися опасными

• Подключайте изделие только к цепи питания, защищенной устройством защитного отключения (УЗО) с током отключения не более 30 мА.

• Не используйте изделие в плохих погодных условиях, особенно если существует риск удара

183Инструкции по технике безопасности во время эксплуатации ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Выключатель автоматически возвращается в исходное положение. Примите меры по предотвращению самопроизвольного запуска при сборке, проверке и/или выполнении технического обслуживания. Если изделие работает на бензине, снимите колпачок свечи зажигания со свечи зажигания. Если изделие работает от аккумулятора, извлеките аккумулятор.

• Остерегайтесь отбрасываемых предметов. Всегда носите защитные очки. Никогда не наклоняйтесь над скарификатором. Камни, мусор и пр. могут попасть в глаза и привести к слепоте или к серьезным травмам.

• Редуктор может нагреться во время работы и оставаться горячим некоторое время. Это создает риск получения ожога при контакте.

• Несмотря на то что барабаны со щетками вращаются меньшим усилием, чем, например, ножи газонокосилки, следует избегать материалов, которые при отбрасывании могут стать причиной травмы или повреждения оборудования.

• Запрещено использовать агрегат в ситуации, в которой вы не сможете позвать на помощь при несчастном случае.

• Используйте изделие строго по назначению.

• Работа с агрегатом лиц в состоянии усталости или алкогольного опьянения, а также лиц, принимающих лекарства, воздействующие на зрение, реакцию или координацию, не допускается.

• Запрещается пользоваться устройством при неблагоприятных погодных условиях, таких как сильный холод, жара или влажность.

• Запрещается пользоваться машиной, выказывающей признаки неисправности. Регулярно проверяйте состояние защитных приспособлений и проводите техобслуживание в соответствии с инструкциями настоящего руководства. Любые операции по ремонту и сервису, прямо не описанные в данном руководстве, выполняются только в мастерской квалифицированными специалистами. См. инструкции в разделе "Техническое обслуживание".

• Ни в коем случае не разрешайте детям пользоваться изделием.

• Ни в коем случае не позволяйте использовать инструмент посторонним лицам, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

• В зоне работы не должны находиться посторонние. Дети, животные, наблюдатели и помощники должны находиться в безопасной зоне на расстоянии 15м от места выполнения работ. Если кто-нибудь подойдет ближе, немедленно остановите инструмент.

• В случае возникновения ситуации, в которой вы почувствуете неуверенность относительно дальнейшей работы с изделием, обратитесь за консультацией к специалисту. Свяжитесь со своим дилером или мастерской по обслуживанию.

• Не пытайтесь решить какую-либо задачу, если считаете, что она находится за пределами ваших возможностей.

• Следите за происходящим вокруг, чтобы посторонние люди или животные не могли оказаться в зоне действия режущего оборудования или повлиять на управление

• При использовании защитных наушников обращайте внимание на предупреждающие сигналы или крики. Снимайте наушники сразу после остановки (электро-)двигателя.

• Запрещается использовать изделие в плохих погодных условиях, таких как густой туман, сильный дождь, резкий ветер, низкие температуры и т.д. Работа в плохую погоду сильно утомляет и вызывает дополнительный риск, например, от скользкого грунта.

• Убедитесь, что Вы можете двигаться и стоять безопасно. Проверьте, нет ли вокруг Вас возможных помех и препятствий (корней, камней, веток, ям и т.д.), если Вам вдруг будет нужно быстро переместиться. Будьте особенно внимательны при работе на склонах.

• При перемещении (электро-)двигатель должен быть выключен.

• Ни в коем случае не опускайте изделие на землю при работающем (электро-)двигателе, за исключением случаев, когда его хорошо видно.

• Всегда держите изделие обеими руками. Держите изделие сбоку.

743 - 006 - 18.11.2022• Убедитесь, что ваши руки и ноги находятся

на безопасном расстоянии от работающего скарификатора.

• При отключении (электро-)двигателя держите руки и ноги на расстоянии от скарификатора до его полной остановки.

• В случае сильной вибрации остановите изделие. Если изделие работает на бензине, отсоедините провод высокого напряжения от свечи зажигания. Если изделие работает от аккумулятора, извлеките аккумулятор из изделия. Проверьте изделие на наличие повреждений. При наличии повреждений выполните необходимый ремонт. Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

• Каждый раз при работе с изделием следует использовать одобренные средства индивидуальной защиты. Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Следует пользоваться одобренными защитными наушниками с достаточным уровнем подавления шума. Продолжительное воздействие шума может повлечь неизлечимое ухудшение слуха.

• Пользуйтесь проверенными средствами защиты глаз. При использовании защитной маски следует пользоваться также одобренными защитными очками. Под одобренными защитными очками подразумеваются очки, отвечающие требованиям стандарта ANSI Z87.1 для США или EN 166 для стран ЕС.

• При необходимости надевайте перчатки, например, при закреплении, проверке или очистке режущего оборудования.

• Пользуйтесь защитными ботинками со стальным носком и нескользкой подошвой.

• Надевайте одежду из прочного материала. Всегда надевайте длинные прочные брюки и верхнюю одежду с длинными рукавами. Запрещается надевать свободную одежду, которая может зацепиться за ветви или кустарник. Не надевайте ювелирные украшения, шорты, сандалии и не ходите босиком. Зафиксируйте волосы выше уровня плеч.

• Средства оказания первой помощи всегда должны быть под рукой. Защитные устройства на оборудовании ПРЕДУПРЕЖДЕНИЕ:

чем приступать к эксплуатации оборудования, обязательно прочитайте следующие инструкции по технике безопасности. Данный раздел содержит информацию о защитных приспособлениях оборудования, его назначении, а также проверках и техническом обслуживании, которое необходимо выполнять для обеспечения его правильной работы. См. указания в разделе Обзор оборудования на стр. 181 , где приведено расположение этих деталей на оборудовании. Срок службы оборудования может быть сокращен, а риск несчастных случаев увеличен, если техническое обслуживание оборудования не выполняется надлежащим образом, а обслуживание

743 - 006 - 18.11.2022

185и/или ремонт выполнены непрофессионалом. Дополнительную информацию можно получить у ближайшего дилера по обслуживанию. ПРЕДУПРЕЖДЕНИЕ: Ни в коем случае не пользуйтесь оборудованием с неисправными защитными приспособлениями. Техобслуживание и проверка защитных приспособлений должны выполняться так, как это описано в данном разделе. Если в результате этих проверок оборудования обнаружены неисправности, немедленно обратитесь к специалисту для выполнения ремонта. ПРЕДУПРЕЖДЕНИЕ: Для обслуживания и ремонта изделия требуется специальная подготовка. Это особенно относится к защитным приспособлениям изделия. При обнаружении одной или нескольких неисправностей (см. перечень проверок ниже) в обязательном порядке обратитесь в сервисный центр. При приобретении любой нашей продукции вы гарантированно получаете доступ к профессиональной помощи по ремонту и обслуживанию. Если изделие было приобретено у дилера, не имеющего сервисного центра, узнайте у него адрес ближайшего сервисного центра. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к техобслуживанию. ПРЕДУПРЕЖДЕНИЕ: Всегда останавливайте изделие, прежде чем приступить к техническому обслуживанию оборудования. Соблюдайте осторожность, поскольку оборудование может продолжать вращаться даже после отпускания рычага дросселя/переключателя. Убедитесь, что оборудование полностью остановилось. Если изделие работает на бензине, отсоедините провод высокого напряжения от свечи зажигания. Если изделие работает от аккумулятора, извлеките аккумулятор. ПРЕДУПРЕЖДЕНИЕ: Всегда используйте защитные перчатки.

• Перед началом работы проверьте целостность изделия. Проверьте целостность и надежность крепления всех щитков и кожухов. Проверьте крепление гаек и винтов.

• Если изделие работает на бензине, убедитесь в отсутствии утечек топлива.

• Замените поврежденные детали.

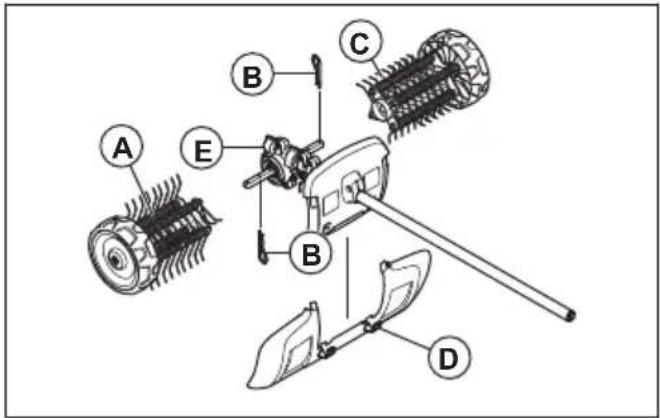

Установка оборудования

Стрелка на корпусе редуктора указывает направление вращения. При замене корпуса редуктора руководствуйтесь иллюстрацией.

На роликах скарификатора имеются стрелки, указывающие направление вращения. Убедитесь, что ролики скарификатора установлены правильно. Ролики скарификатора следует устанавливать с небольшим смещением относительно друг друга. Пружины скарификатора должны быть обращены в направлении вращения, указанном стрелкой на корпусе редуктора. 186 743 - 006 - 18.11.20221. Насадите левый скарификатор (A) на левый вал корпуса редуктора (E).

2. Зафиксируйте ролик скарификатора, вставив

шплинт (B) во внутреннее отверстие вала.

3. Насадите правый скарификатор (С) на правый

вал корпуса редуктора (E).

4. Зафиксируйте ролик скарификатора, вставив

шплинт (B) во внутреннее отверстие вала.

5. Установите брызговик с помощью пружинных

фиксаторов (D). Примечание: Инструкции по установке принадлежностей на основное изделие см. в руководстве по эксплуатации основного изделия. Эксплуатация Запуск изделия с холодным

Если изделие оснащено бензиновым двигателем, следуйте этим инструкциям, чтобы выполнить запуск изделия при холодном двигателе.

1. Прогрейте двигатель основного изделия, затем

2. Установите оборудование в соответствии с

инструкциями по сборке.

3. При настройке карбюратора убедитесь в том, что

скарификаторы расположены на земле и рядом с изделием никого нет.

4. Запустите скарификатор на холостых оборотах.

5. Убедитесь в исправности ручки и защитных

приспособлений Ни в коем случае не пользуйтесь изделием, если в нем отсутствуют какие-либо детали или если его конструкция подверглась несанкционированным изменениям. Эксплуатация оборудования

1. Запустите скарификатор на максимальных (или

почти максимальных) оборотах, поставив колеса на поверхность. Примечание: Поднимать скарификатор или удерживать его над землей во время работы очень тяжело, и в этом нет необходимости.

743 - 006 - 18.11.2022 1872. Во время работы сохраняйте небольшой угол

между устройством и поверхностью. Слишком большой рабочий угол может означать, что скарификатор перемещается по направлению к вам и вы можете потерять контроль над

Техническое обслуживание

Ниже приведены некоторые общие инструкции по техническому обслуживанию. Для получения дополнительной информации обратитесь в сервисную мастерскую. Техобслуживание насадки ВНИМАНИЕ: Эксплуатация скарификатора часто происходит в условиях высокой запыленности. Для обеспечения надлежащей работы изделия с бензиновым двигателем очень важно регулярно осматривать воздушный фильтр (зачастую ежедневно) и смазывать его. Инструкции по техническому обслуживанию см. в руководстве по эксплуатации силового блока. ПРЕДУПРЕЖДЕНИЕ: При выполнении технического обслуживания оборудования всегда надевайте защитные перчатки. ПРЕДУПРЕЖДЕНИЕ: Во время работы изделия картер редуктора нагревается. Во избежание ожогов не касайтесь картера редуктора.

1. Убедитесь, что скарификатор не вращается при

отпускании рычага дросселя/переключателя.

2. Очистите колеса, если их вращение затруднено.

Транспортировка, хранение и утилизация Транспортировка и хранение При транспортировке оборудования на другом транспортном средстве в обязательном порядке используйте одобренные защитные устройства и следите за тем, чтобы оборудование было надежно закреплено. Следите за тем, чтобы оборудование регулярно очищалось и чтобы перед его продолжительным хранением было выполнено полное обслуживание. 188 743 - 006 - 18.11.2022Технические данные Технические данные изделий, работающих на бензине Скарификатор DT600 Ширина, мм 556

Масса, кг 6,5 Излучение шума

Уровень мощности звука, измеренный, дБ(A) 105 Уровень мощности звука, гарантированный L

Эквивалентный уровень давления звука на уровне уха пользователя, измерен- ный согласно EN ISO 22868, дБ(A):

Эквивалентный уровень вибрации (a hv,eq ) на ручках, измеренный согласно EN ISO 22867, м/с

Передняя/задняя ручки 6,2/4,3 Технические данные изделий, работающих от аккумулятора 325iLK + насадка-скарификатор DT600 Ширина, мм 556

Масса, кг 2,3+6,5 Излучение шума

Уровень мощности звука, измеренный, дБ(A) 89

Измерения проводились с использованием одобренных принадлежностей Husqvarna. Излучение шума в окружающую среду измеряется как шумовой эффект (L

) согласно Директиве ЕС 2000/14/EC. Ука- занный уровень мощности звука для устройства измерен с оригинальным режущим оборудованием, дающим наивысший уровень. Разница между гарантированной и измеренной мощностью звука заклю- чается в том, что гарантированная мощность звука включает результаты измерений как диапазон и их отклонение для устройств одной и той же модели согласно директиве 2000/14/EC.

Измерения проводились с использованием одобренных принадлежностей Husqvarna. Указанные дан- ные об эквивалентном уровне давления звука для устройства имеют типичный статистический разброс (стандартное отклонение) 1 дБ(A).

Измерения проводились с использованием одобренных принадлежностей Husqvarna. Указанные дан- ные о среднем уровне вибраций имеют типичный статистический разброс (стандартное отклонение) 1

Указанные данные об уровне мощности звука изделия имеют типичный статистический разброс (стан- дартное отклонение) 3 дБ (А) и были измерены с оригинальным оборудованием, дающим наивысший

Уровень звукового давления на уровне уха пользователя, измеренный согласно EN ISO 22868, дБ (A):

Уровни вибрации на ручках, измерены согласно EN 62841-1, м/с

Передняя/задняя ручки 1,9/2,6 С соответствующим оборудованием (оригинальным), слева/справа 1,9/2,6

Указанные данные об уровне звукового давления изделия имеют типичный статистический разброс (стандартное отклонение) 3 дБ (А) и были измерены с оригинальным оборудованием, дающим наивыс- ший уровень.

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное откло- нение) 2 м/с

. Для сравнения уровней вибрации изделий с аккумулятором и ДВС используйте калькуля- тор вибрации: https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 190 743 - 006 - 18.11.2022Декларация соответствия Декларация соответствия требованиям ЕС Мы, компания Husqvarna AB, SЕ-561 82 Huskvarna, Швеция, тел.: [phone], с полной ответственностью заявляем, что изделие: Описание Насадка-скарификатор Марка Husqvarna Тип / Модель DT600 Идентификация Серийные номера начиная с 2022 года и далее полностью соответствует следующим директивам и нормативам ЕС: Директива / Норма-

2006/42/EC "О механическом оборудовании" 2000/14/EC "Об излучении шума в окружающую среду" 2011/65/EU "Об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании" а также требованиям следующих стандартов и/или технических регламентов: EN ISO 12100:2010, EN IEC 63000:2018 Организация RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden осуществила добровольную типовую проверку от имени компании Husqvarna AB. Номер сертификата: SEC/15/2411 Huskvarna , 2022-03-14 Стефан Холмберг (Stefan Holmberg), директор отдела разработок, управление технологиями, Husqvarna AB Ответственный за техническую документацию 141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, помещение OB02_04, телефон горячей линии 8-800-200-1689
