BRUKSANVISNING DT600 HUSQVARNA

Tekniske data.... 40

Overensstemmelseserklæring.... 42

Indledning

Produktbeskrivelse

Brug skridsikre og stabile støvler.

ledning kan medføre kontakt med strømførende dele og medføre personskade eller dødsfald.

ADVARSEL: Bær altid beskyttelseshandsker, når du udfører vedligeholdelse på tilbehøret.

Transport og opbevaring

Tekniske data for batteridrevne produkter

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

og at følgende standarder og/eller tekniske specifikationer anvendes: EN ISO 12100:2010, EN IEC 63000:2018

RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, har foretaget frivillig typegodkendelse for Husqvarna AB.

Certifikatnummer: SEC/15/2411

Huskvarna, 2022-03-14

Shu=Jhu###

Ansvarlig for teknisk dokumentation

Inhalt

Einleitung.... 43

Sicherheit....44

Montage....48

Betrieb.... 49

Wartung.... 49

Transport, oppbevaring og avhending.... 148

Tekniske data.... 148

Samsvarserklæring....150

Innledning

Produktbeskrivelse

Vi arbeider løpende med å videreutvikle produktene våre og forbeholder oss derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Merk: Denne bruksanvisningen dekker både bensindrevne og batteridrevne strømenheter.

Bruksområder

ADVARSEL: Dette tilbehøret kan bare brukes sammen med det tiltenkte produktet. Se kapittelet om tilbehør i brukerhåndboken for produktet.

Tilbehøret er kun designet til å fjerne mose fra plen.

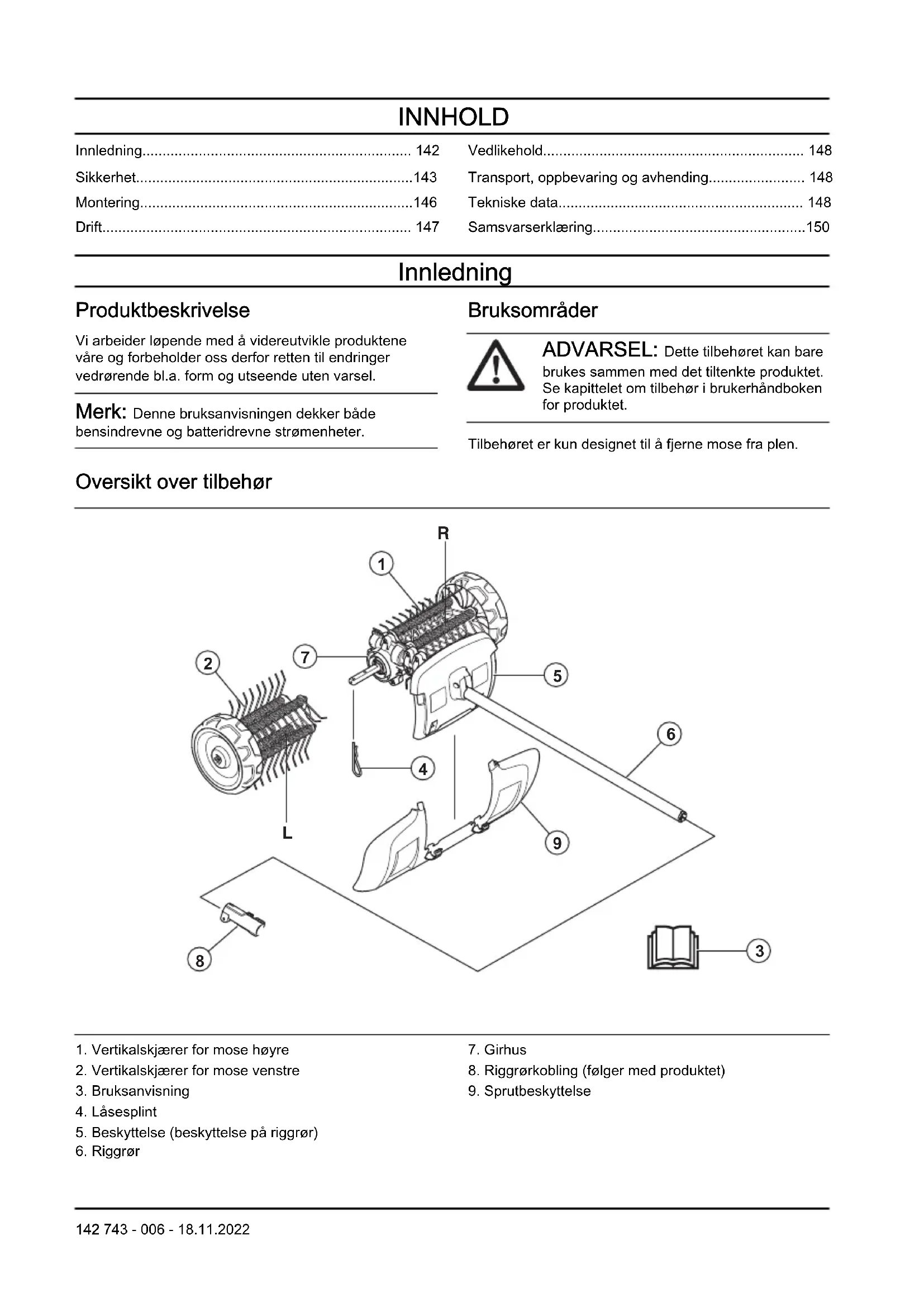

Oversikt over tilbehør

1. Vertikalskjærer for mose høyre
2. Vertikalskjærer for mose venstre
3. Bruksanvisning
4. Låsesplint
5. Beskyttelse (beskyttelse på riggrør)

6. Riggrør

7. Girhus

8. Riggrørkobling (følger med produktet)
9. Sprutbeskyttelse

Symboler på utstyret og strømenheten

Uforsiktig eller feilaktig bruk av dette utstyret kan resultere i alvorlige skader eller dødsfall for brukeren eller andre.

Les bruksanvisningen nøye, og forsikre deg om at du forstår instruksjonene før du bruker utstyret.

Bruk godkjent hørselsvern. Bruk godkjent øyevern. Bruk åndedrettsvern når det er risiko for støv.

Dette utstyret er i overensstemmelse med gjeldende EU-direktiver.

Roterende deler. Hold hender og føtter unna. Pilen indikerer rotasjonsretningen.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide støvler.

Se opp for gjenstander som slynges ut og rikosjetterer.

Brukeren må sørge for at ingen mennesker eller dyr kommer nærmere enn 15 meter. Når flere brukere arbeider på samme sted, skal sikkerhetsavstanden være på minst 15 meter. Produktet kan kaste gjenstander med stor kraft, og disse kan sprette tilbake. Dette kan føre til alvorlige øyeskader hvis ikke anbefalt verneutstyr brukes.

Hold produktet minst 15 meter unna personer og dyr når du bruker det.

Hold alle deler av kroppen borte fra varme overflater.

Støyutslipp til omgivelsene som i EU-direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 148 og på etiketten.

Merk: ∅vrige symboler/klistremerker på tilbehøret gjelder spesifikke krav for sertifiseringer på visse markeder.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet og/eller tilbehør, annet materiell eller det nærliggende området

hvis instruksjonene i bruksanvisningen ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de fölgende sikkerhetsinstruksjonene før du bruker tilbehøret.

• Les nøye gjennom bruksanvisningen, og forstå innholdet før du bruker tilbehøret.
• Disse instruksjonene er et supplement til instruksjonene som ble levert med produktet. Se bruksanvisningen for produktet for informasjon om andre prosedyrer.
• Den opprinnelige konstruksjonen til tilbehøret må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Ikke bruk et tilbehør som ser ut til å ha blitt modifisert av andre, og bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

Les alle instruksjonene.

ADVARSEL: Når du bruker elektriske hagemaskiner, må du alltid følge de grunnleggende sikkerhetsreglene for å redusere faren for brann, elektrisk støt og personskade, blant annet følgende regler:

Sikkerhetsinstruksjoner for vertikalskjærer

• La aldri barn, personer med nedsatt fysisk, sanselig eller psykisk funksjonsevne eller manglende erfaring og kunnskap, eller personer som ikke er kjent med disse instruksjonene, bruke produktet. Brukerens lavalder kan være fastsatt i lokale forskrifter.
• Bruk aldri produktet i nærheten av andre personer, spesielt barn, eller kjæledyr.
• Ikke vær for ivrig, og behold alltid balansen. Pass alltid på at du står støtt i skråninger, og du skal gå og aldri løpe.
• Ikke berør bevegelige farlige deler før maskinen kobles fra strømnettet, og de bevegelige farlige delene har stanset helt.
• Bruk alltid kraftig fottøy og langbukser när du bruker maskinen.
• Fjern batteriet fra produktet når produktet er uten tilsyn, før du fjerner en tilstopping og før rengjøring eller arbeid på produktet.
• Fjern batteriet fra produktet før du ser etter skader på produktet, f.eks. när du treffer et fremmedlegeme eller hvis produktet begynner å vibrere unormalt.
• Ikke koble en skadet ledning til strømforsyningen, og ikke ta på en skadet ledning før den kobles fra strømforsyningen. En skadet ledning kan føre til kontakt med strømførende deler og kan føre til personskade eller død.
• Bruk aldri produktet med defekte deksler, uten sikkerhetsinnretninger eller hvis ledningen er skadet eller slitt.

• Hold skjøteledningene unna farlige bevegelige deler for å unngå skader på ledningene som kan føre til kontakt med strømførende deler.

• Koble bare til produktet en strømtilførselskrets som er beskyttet av en reststrømenhet (RCD) med en strømutløsing på ikke mer enn 30 mA.

• Ikke bruk produktet i dårlig vær, spesielt når det er fare for tordenvær.

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Stoppekontakten går automatisk tilbake til startstilling. Pass på å forhindre utilsiktet oppstart ved montering, kontroll og/eller vedlikehold. Hvis du har et bensindrevet produkt, fjerner du tennplugghetten fra tennpluggen. Hvis du har et batteridrevet produkt, tar du ut batteriet.
• Se opp for gjenstander som slynges ut. Bruk alltid vernebriller. Ikke len deg over vertikalskjæreren for mose. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.
• Giret kan være varmt under og en stund etter bruk. Det er risiko for brannskade ved berøring.
• Selv om børstetromlene ikke har den samme kraften som gressklipperblader for eksempel har, bør du unngå å arbeide med materialer som kan forårsake personskader eller skader på eiendeler hvis de slynges ut.
• Bruk aldri maskinen uten mulighet til å kunne påkalle hjelp ved en ulykke.
• Maskinen skal bare brukes til det den er beregnet på.
• Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.
• Bruk aldri maskinen i ekstreme klimaforhold som sterk kulde eller meget varmt og/eller fuktig klima.
• Bruk aldri en maskin som det er noe galt med. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
• Tillat aldri barn å bruke maskinen.
• La aldri noen andre bruke maskinen før du har forsikret deg om at de har lest og forstått innholdet i bruksanvisningen.
• Hold uvedkommende på avstand. Barn, dyr, tilskuere og hjelpere bør stå utenfor sikkerhetssonen på 15 meter mens du arbeider. Stopp maskinen øyeblikkelig hvis noen kommer nærmere.
• Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.
• Unngå all bruk som du ikke føler deg kvalifisert til.
• Observer omgivelsene, og forsikre deg om at det ikke er noen fare for at mennesker eller dyr kan

komme i kontakt med eller påvirkes av din bruk av produktet.

• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart motoren er stanset.
• Unngå bruk i dårlig vær, for eksempel tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Arbeid i dårlig vær er slitsomt og kan medføre ekstra risiko, for eksempel glatt og isete underlag.
• Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

- Benytt alltid godkjent verneutstyr når du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

- Bruk godkjent hørselsvern med tilstrekkelig lyddempende virkning. Langvarig eksponering for støy kan gi varige hørselsskader.

- Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

- Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

- Bruk vernestøvler med ståltå og sklisikre såler.

• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå.
• Ha førstehjelpsutstyr for hånden.

Sikkerhetsutstyr på tilbehøret

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker tilbehøret.

I dette avsnittet forklares tilbehørets sikkerhetsfunksjoner, hvilken funksjon de har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at de fungerer. Se bruksanvisningen under overskriften Oversikt over tilbehør på side 142for å se hvor disse delene er plassert på ditt tilbehør.

Levetiden til tilbehøret kan forkortes, og risikoen for ulykker kan øke, hvis vedlikeholdet av tilbehøret ikke utføres på riktig måte, og hvis service og/eller reparasjoner ikke utføres fagmessig. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et tilbehør med defekt sikkerhetsutstyr. Tilbehørets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis tilbehøret ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

ADVARSEL: All service og reparasjon av produktet krever spesialopplæring. Dette gjelder særlig produktets sikkerhetsutstyr. Hvis produktet ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis produktet ikke kjøpes hos en av våre servicefaghandlere,

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold.

ADVARSEL: Stans alltid produktet før du utfører vedlikehold på tilbehøret. Vær forsiktig, tilbehøret kan fortsette å bevege seg også etter at gassen/kraftutløseren er sluppet. Kontroller at tilbehøret har stoppet helt. Hvis du har et bensindrevet produkt, kobler du tennpluggkabelen fra tennpluggen. Hvis du har et batteridrevet produkt, tar du ut batteriet.

ADVARSEL: Bruk alltid vernehansker.

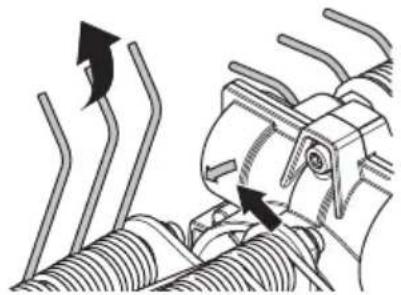

Pilen på girhuset indikerer rotasjonsretningen. Girhuset skal plasseres som på illustrasjonen.

VIGTIG:

Rullene på vertikalskjæreren for mose er markert med piler som viser hvilken vei de ruller. Pass på at rullene på vertikalskjæreren for mose er riktig montert.

Rullene på vertikalskjæreren for mose skal monteres litt forskjøvet i forhold til hverandre. Fjærene til vertikalskjæreren for mose må peke i samme retning som pilen som viser rotasjonsretningen på girhuset.

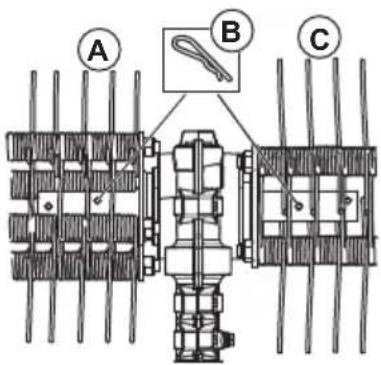

1. Trykk den venstre vertikalskjæreren for mose (A) inn på venstre aksel fra girhuset (E).

1. Trykk den høyre vertikalskjæreren for mose (C) inn på høyre aksel fra girhuset (E).

1. Monter sprutevernet med hurtigfestene (D).

Merk: Hvis du skal montere tilbehør på grunnleggende produkt, kan du se håndboken for det grunnleggende produktet.

Drift

Hvis du har et bensindrevet produkt, må du følge disse instruksjonene for å starte produktet med kald motor.

1. Kjør det grunnleggende produktet varmt, og slå det deretter av.
2. Fest tilbehøret i henhold til instruksjonene.
3. Når du justerer forgasseren, må du sørge for at vertikalskjæreren holdes mot bakken, og at ingen andre er i nærheten.

4. Kjør vertikalskjæreren for mose på tomgang.

5. Sørg for at håndtak og sikkerhetsfunksjon er i orden. Bruk aldri et produkt som mangler deler eller er endret utover spesifikasjonene.

Slik bruker du tilbehøret

1. Kjør vertikalskjæreren for mose med full gass (eller nesten full gass) med hjulene hvilende på overflaten.

Merk: Det er både slitsomt og unødvendig å løfte eller holde vertikalskjæreren for mose over overflaten mens du arbeider.

1. Hold en spiss arbeidsvinkel mot overflaten. Hvis vinkelen er for stor, har vertikalskjæreren for mose en tendens til å bevege seg mot deg, og det er fare for at du mister kontroll over produktet.

Nedenfor følger noen generelle vedlikeholdsinstruksjoner. Kontakt serviceverkstedet dersom du trenger ytterligere opplysninger.

Slik utfører du vedlikehold på tilbehøret

OBS: Vertikalskjæreren for mose brukes ofte under forhold med mye støv. Hvis du har et bensindrevet produkt, er det svært viktig å kontrollere luftfilteret jevnlig, ofte daglig, og smøre det slik at det fungerer optimalt.

Se vedlikeholdsinstruksjonene i brukerhåndboken for strømforsyningsenheten.

ADVARSEL: Girhuset blir varmt när produktet har vært i bruk. For å unngå brannskader må du ikke ta på giret.

1. Kontroller at vertikalskjærereren for mose ikke roterer når strøm-/gassutlöseren slippes.

1. Rengjør hjulene hvis de ikke roterer fritt.

Transport, oppbevaring og avhending

Transport og oppbevaring

Hvis du transporterer tilbehøret på et annet kjøretøy må du alltid bruke godkjente festeenheter og forsikre deg om at tilbehøret er trygt festet.

Påse at tilbehøret er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.

Tekniske data

Tekniske data for bensindrevne produkter

Vertikalskjærer for mose	DT600
Bredde, mm 556
Vekt
Vekt, kg 6,5
Støynivå85
Lydeffektnivå, målt dB (A) 105
Lydeffektnivå, garantert L_WA dB (A) 109
Lydnivåer86
Ekvivalent lydtrykksnivå ved brukerens øre, målt i henhold til EN ISO 22868, dB (A): 95
Vibrasjoner87
Ekvivalente vibrasjonsnivåer ( a_hv,eq ) i håndtak, målt i henhold til EN ISO 22867, m/sek ^2
Fremre/bakre håndtak 6,2/4,3

Tekniske data for batteridrevne produkter

325iLK + vertikalskjærertilbehør DT600
Bredde, mm 556
Vekt
Vekt, kg 2,3 + +6,5
Støynivå88
Lydeffektnivå, målt dB (A) 89
Lydnivåer89
Lydtrykknivå ved brukerens øre, målt i henhold til EN ISO 22868, dB (A): 77
Vibrasjoner90
Vibrasjonsnivåer i håndtak, målt i henhold til EN 62841-1, m/s2
Fremre/bakre håndtak 1,9/2,6
Utstyrt med godkjent tilbehør (originalt), venstre/høyre 1,9/2,6

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Vertikalskjærer for mose
Merke Husqvarna
Type/modell DT600
ID Serienumre datert 2022 og senere

Direktiv/forordning Beskrivelse

2006/42/EC «angående maskiner»

2000/14/EC «angående utslipp av støy til omgivelsene»

2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN ISO 12100:2010, EN IEC 63000:2018

Ansvarlig for teknisk dokumentasjon
