GEBRUIKSAANWIJZING DT600 HUSQVARNA

• Inleiding p. 132
• Veiligheid p. 133
• Montage p. 137
• Werking p. 138
• Onderhoud p. 138
• Vervoer, opslag en verwerking p. 139
• Technische gegevens p. 139
• Verklaring van overeenstemming Inleiding Productbeschrijving Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren. Let op: Deze handleiding heeft betrekking op zowel benzine- als accu-aangedreven voedingseenheden. Gebruik WAARSCHUWING: Dit opzetstuk mag alleen samen met het beoogde product worden gebruikt. Zie het hoofdstuk over accessoires in de bedieningshandleiding van het product. Het opzetstuk is uitsluitend geschikt voor het ontmossen van gazons. Overzicht opzetstukken p. 141

3. Gebruikershandleiding

8. Askoppeling (meegeleverd met het product)

132 743 - 006 - 18.11.2022Symbolen op het opzetstuk en de voedingseenheid Onachtzaam of onjuist gebruik van dit opzetstuk kan ernstig of dodelijk letsel aan de gebruiker of anderen toebrengen. Lees de bedieningshandleiding zorg- vuldig door en zorg dat u de instruc- ties hebt begrepen voordat u het op- zetstuk gaat gebruiken. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming. Gebruik een stofmasker wanneer het risico van het vrijkomen van stof bestaat. Dit opzetstuk voldoet aan de geldende EG-richtlijnen. Dit product voldoet aan geldende VK- regelgeving. Draaiende delen. Houd de handen en voeten uit de buurt. De pijl geeft de rotatierichting aan. Gebruik altijd goedgekeurde veiligheidshandschoenen. Gebruik stevige antisliplaarzen. Waarschuwing voor weggeslingerde en afgeketste voorwerpen. De gebruiker moet erop toezien dat er geen personen of dieren dichter dan 15 m bij de machine komen. In- dien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheids- afstand minimaal 15 m bedragen. Het opzetstuk kan voorwerpen met geweld wegslingeren, die terug kun- nen kaatsen. Dit kan leiden tot ern- stig oogletsel, als de aanbevolen vei- ligheidsuitrusting niet wordt gebruikt. Houd personen en dieren op een mi- nimale afstand van 15 m (50 ft) tij- dens het gebruik van dit product. Houd alle lichaamsdelen uit de buurt van de hete oppervlakken. Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 139 en op het label. Let op: Overige op het opzetstuk aangegeven symbolen/plaatjes verwijzen naar specifieke eisen aan certificering voor bepaalde markten. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de gebruikershandleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en/of het hulpstuk, andere materialen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

743 - 006 - 18.11.2022 133Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende veiligheidsinstructies voordat u het opzetstuk gebruikt.

• Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gebruikt.

• Deze instructies vormen een aanvulling op de instructies die bij het product zijn geleverd. Raadpleeg de bedieningsinstructies van het product voor andere procedures.

• De oorspronkelijke vormgeving van het opzetstuk mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Gebruik nooit een opzetstuk dat gewijzigd lijkt te zijn door anderen, en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. Lees alle instructies WAARSCHUWING: Bij het gebruik van elektrisch tuingereedschap dienen de basisveiligheidsinstructies altijd te worden opgevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te beperken: Veiligheidsinstructies voor de verticuteermachine

• Laat kinderen, personen met lichamelijke, zintuiglijke of geestelijke beperkingen of gebrek aan ervaring en kennis of mensen die niet bekend zijn met deze instructies het product nooit gebruiken. Er kunnen plaatselijke regels zijn met betrekking tot de minimumleeftijd voor het bedienen van dit apparaat.

• Bedien het product nooit terwijl er mensen, in het bijzonder kinderen, of huisdieren in de buurt zijn.

• Reik niet te ver en zorg altijd voor een goed evenwicht. Wees altijd voorzichtig op hellingen. U dient uitsluitend te lopen, nooit te rennen.

• Raak geen gevaarlijke bewegende onderdelen aan voordat de machine is losgekoppeld van de netspanning en de gevaarlijke bewegende onderdelen volledig tot stilstand zijn gekomen.

• Draag tijdens gebruik van de machine altijd stevig schoeisel en een lange broek.

• Verwijder de accu uit het product wanneer u het product onbeheerd achterlaat, voordat u een verstopping verwijdert en voordat u het product reinigt of er werkzaamheden aan uitvoert.

• Verwijder de accu uit het product voordat u het product onderzoekt op schade wanneer bijvoorbeeld een vreemd voorwerp is geraakt of wanneer het product abnormaal begint te trillen.

• Sluit geen beschadigd snoer aan op het stopcontact en raak een beschadigd snoer niet aan voordat het is losgekoppeld van het stopcontact. Een beschadigd snoer kan leiden tot contact met onder spanning staande onderdelen en kan ernstig of dodelijk letsel tot gevolg hebben.

• Gebruik het product nooit met defecte beschermkappen/afschermingen, zonder veiligheidsvoorzieningen of als het snoer beschadigd of versleten is.

• Houd verlengsnoeren uit de buurt van gevaarlijke bewegende onderdelen om schade aan de snoeren te voorkomen die kunnen leiden tot contact met onder spanning staande onderdelen.

• Sluit het product alleen aan op een voedingscircuit dat is beveiligd door een aardlekschakelaar met een uitschakelstroom van maximaal 30 mA.

• Gebruik het product niet bij slechte weersomstandigheden, vooral wanneer er een risico op bliksem bestaat. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De stopschakelaar gaat automatisch terug naar startstand. Voorkom onbedoeld starten bij het monteren, controleren en/of uitvoeren van onderhoud. Als u een product hebt dat op benzine werkt, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu.

• Kijk uit voor wegschietende objecten. Draag altijd oogbescherming. Leun nooit over de ontmosser. Stenen, afval, enzovoort kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.

• Het tandwiel kan tijdens gebruik heet worden en enige tijd heet blijven. Bij contact bestaat risico van brandwonden.

• De borsteltrommels hebben niet dezelfde kracht als bijvoorbeeld de bladen van een gazonmaaier, maar u kunt beter voorkomen dat materiaal bij het uitwerpen persoonlijk letsel of schade aan eigendommen veroorzaakt.

• Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

• Gebruik de machine alleen voor het beoogde doel.

• Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.

• Gebruik de machine nooit bij extreme klimaatomstandigheden zoals strenge kou of een zeer warm en/of vochtig klimaat.

• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde

743 - 006 - 18.11.2022onderhouds- en servicemaatregelen moeten door

opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Laat nooit kinderen de machine gebruiken.

• Laat nooit iemand anders de machine gebruiken zonder dat u zeker weet dat hij of zij de gebruikershandleiding heeft gelezen en begrepen.

• Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en helpers moeten zich buiten de veiligheidszone van 15 m bevinden terwijl u werkt. Schakel de machine onmiddellijk uit indien iemand dichterbij komt.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats.

• Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Controleer de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met het product of uw controle over het product belemmeren.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra de motor is gestopt.

• Gebruik de machine niet in ongunstige weersomstandigheden, bijv. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot extra gevaarlijke situaties leiden, zoals een gladde grond.

• Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Bij verplaatsen moet de motor uitgezet worden.

• Leg de machine nooit neer terwijl de motor draait, tenzij u er goed zicht op hebt.

• Gebruik altijd beide handen om de machine vast te houden. Houd de machine altijd met beide handen vast.

• Zorg dat uw handen en voeten niet vlak bij de ontmosser komen wanneer deze is ingeschakeld.

• Houd na het uitschakelen van de motor uw handen en voeten uit de buurt van de ontmosser totdat deze volledig tot stilstand is gekomen.

• Stop de machine als er zware trillingen optreden. Als u een product hebt dat op benzine werkt, koppelt u de HS-kabel los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu uit het product. Controleer of de machine niet beschadigd is. Repareer eventuele beschadigingen. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik goedgekeurde gehoorbescherming met voldoende dempvermogen. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

743 - 006 - 18.11.2022

135• Gebruik beschermende laarzen met stalen neuzen en antislipzolen.

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik. Veiligheidsvoorzieningen op het opzetstuk WAARSCHUWING: Lees de volgende waarschuwingen voordat u het opzetstuk gebruikt. In dit hoofdstuk worden de veiligheidsfuncties van het opzetstuk beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Overzicht opzetstukken op pagina 132 om te zien waar deze onderdelen zich bevinden op uw opzetstuk. De levensduur van het opzetstuk kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het opzetstuk niet op de juiste manier plaatsvindt, en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een opzetstuk nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het opzetstuk moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw opzetstuk een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. WAARSCHUWING: Om service en reparaties aan het product uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van het product. Als uw product een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw product hebt gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag dan waar de dichtstbijzijnde erkende werkplaats is. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud uitvoert. WAARSCHUWING: Schakel altijd het product uit voordat u onderhoud aan het opzetstuk uitvoert. Wees voorzichtig, het opzetstuk kan blijven draaien, zelfs nadat de gashendel/voedingsschakelaar is losgelaten. Zorg ervoor dat het opzetstuk volledig is gestopt. Als u een product hebt dat op benzine werkt, koppelt u de HS-kabel los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu. WAARSCHUWING: Gebruik altijd veiligheidshandschoenen.

• Controleer het gehele product voordat u begint. Controleer of alle beschermkappen en afdekkingen compleet zijn en goed vastzitten. Controleer alle moeren en schroeven.

• Als u een product hebt dat op benzine werkt, controleer dan of er geen brandstoflekkage is.

743 - 006 - 18.11.2022• Vervang beschadigde onderdelen.

Montage Het opzetstuk monteren

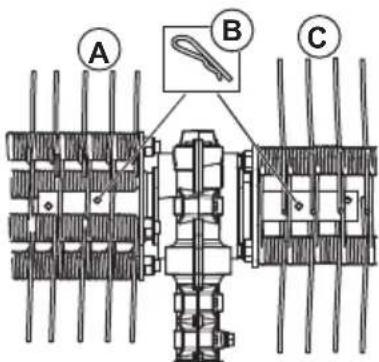

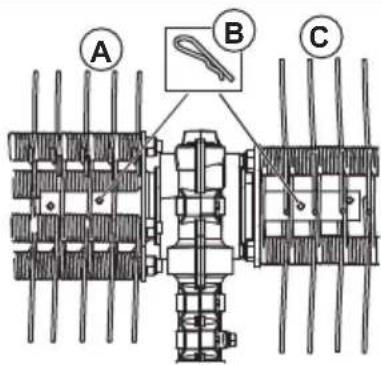

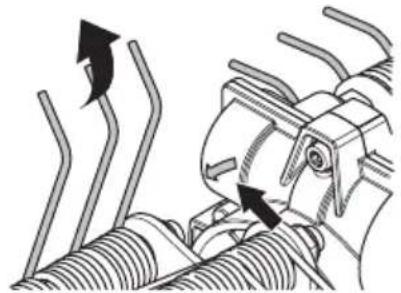

De pijl op het tandwielhuis geeft de draairichting aan.Het tandwielhuis moet worden geplaatst zoals op deafbeelding wordt weergegeven. BELANGRIJK: De rollen van de ontmosser zijn voorzien van pijlen diede rotatierichting aangeven. Zorg ervoor dat de rollenvan de ontmosser correct worden gemonteerd.De rollen van de ontmosser moeten enigszinsversprongen ten opzichte van elkaar wordengemonteerd. De veren van de ontmosser moeten indezelfde richting wijzen als de draairichtingpijl op hettandwielhuis.1. Druk de linker ontmosser (A) op de linker aandrijfasvan het tandwielhuis (E).

2. Zet de rol van de ontmosser vast met de splitpen (B)in de binnenste opening in de as.

3. Druk de rechter ontmosser (C) op de rechteraandrijfas van het tandwielhuis (E).

1374. Zet de rol van de ontmosser vast met de splitpen (B) in de binnenste opening in de as.

5. Monteer de spatbeschermkap met de

snelkoppelingen (D). Let op: Voor montage van accessoires op een basisproduct, raadpleegt u de handleiding voor het basisproduct. Werking Het product starten met een koude motor Als u een product hebt dat op benzine werkt, volg dan deze instructies om het product te starten met een koude motor.

1. Laat het basisproduct warmlopen en schakel het

2. Monteer het opzetstuk volgens de montage-

de verticuteermachine tegen de grond worden gehouden en dat er niemand in de buurt is.

4. Laat de ontmosser stationair draaien.

5. Controleer of de handvat- en veiligheidsfuncties in

orde zijn. Gebruik nooit een product waarvan een onderdeel ontbreekt of dat, buiten de specificatie om, gewijzigd is. Het opzetstuk gebruiken

1. Laat de ontmosser met vol (of bijna vol) gas draaien

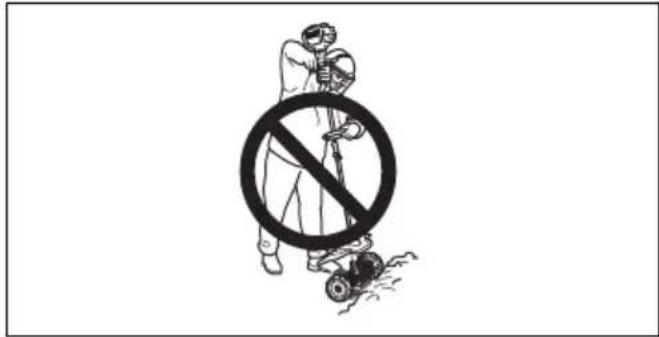

terwijl de wielen op het oppervlak rusten. Let op: Het is vermoeiend en niet nodig om de ontmosser boven het oppervlak te tillen of te houden tijdens het werken.

2. Houd een kleine werkhoek aan ten opzichte van het

oppervlak. Bij een grote werkhoek kan de ontmosser naar u toe bewegen en riskeert u de controle over het product kwijt te raken. Onderhoud Inleiding Hieronder worden algemene onderhoudsvoorschriften opgesomd. Neem contact op met uw dealer indien u meer informatie behoeft. Onderhoud uitvoeren aan de bevestiging OPGELET: Het werken met de ontmosser vindt vaak plaats in stoffige omstandigheden. Als u een product hebt dat op benzine werkt, is het voor een goede werking uitermate belangrijk het luchtfilter regelmatig, vaak dagelijks, te controleren en te smeren. Zie de bedieningshandleiding van de voedingseenheid voor onderhoudsinstructies. WAARSCHUWING: Draag altijd veiligheidshandschoenen wanneer u onderhoud aan het opzetstuk uitvoert. 138 743 - 006 - 18.11.2022WAARSCHUWING: Het tandwielhuis is warm wanneer het product is gebruikt. Raak de overbrenging niet aan om brandwonden te voorkomen.

1. Controleer of de ontmosser niet draait wanneer de

gashendel/voedingsschakelaar wordt losgelaten.

2. Reinig de wielen als ze niet vrij ronddraaien.

Vervoer, opslag en verwerking Transport en opbergen Als u het opzetstuk op een ander voertuig vervoert, moet u altijd goedgekeurde bevestigingen gebruiken en ervoor zorgen dat het hulpstuk stevig vastzit. Zorg ervoor dat het opzetstuk goed is schoongemaakt en dat een volledige servicebeurt is uitgevoerd voor een langdurige opslag. Technische gegevens Technische gegevens voor producten die op benzine werken Ontmosser DT600 Breedte, mm 556 Gewicht Gewicht, kg 6,5 Geluidsemissies

Geluidsvermogenniveau, gemeten dB(A) 105 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 22868, dB (A):

Gemeten met door Husqvarna goedgekeurde accessoires. Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

Gemeten met door Husqvarna goedgekeurde accessoires. De gerapporteerde gegevens voor een vergelijk- baar geluidsdrukniveau voor de machine vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).

Gemeten met door Husqvarna goedgekeurde accessoires. De gerapporteerde gegevens voor een vergelijk- baar trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s

Voorste/achterste handgrepen 6,2/4,3 Technische gegevens voor producten die op een accu werken 325iLK + verticuteeropzetstuk DT600 Breedte, mm 556 Gewicht Gewicht, kg 2,3+6,5 Geluidsemissies

Geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 22868, dB (A):

Voorste/achterste handgrepen 1,9/2,6 Uitgerust met goedgekeurde accessoire (origineel), links/rechts 1,9/2,6

De gerapporteerde gegevens voor het geluidsvermogensniveau voor de machine vertonen een typische statistische spreiding (standaardafwijking) van 3 dB (A) en zijn gemeten met het originele opzetstuk dat het hoogste niveau geeft.

De gerapporteerde gegevens voor het geluidsdrukniveau van de machine vertonen een typische statistische spreiding (standaardafwijking) van 3 dB (A) en zijn gemeten met het originele opzetstuk dat het hoogste niveau geeft.

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 2 m/s

. Gebruik voor vergelijking van trillingsniveaus, accu's en verbrandingsproducten de trillingscalculator. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 140 743 - 006 - 18.11.2022Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Ontmosser Merk Husqvarna Type / model DT600 Identificatie Serienummers vanaf 2022 en verder voldoen volledig aan de volgende EU-richtlijnen en -regelgeving: Richtlijn / Verorde- ning Beschrijving 2006/42/EG "betreffende machines" 2000/14/EG "betreffende de geluidsemissies in het milieu" 2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro- nische apparatuur" en dat de volgende normen en/of technische specificaties zijn toegepast: EN ISO 12100:2010, EN IEC 63000:2018 RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden heeft namens Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd. Certificaatnummer: SEC/15/2411 Huskvarna , 2022-03-14 Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB Verantwoordelijk voor technische documentatie
