KASUTUSJUHEND DT600 HUSQVARNA

5. Kaitse (kaitse varrel)

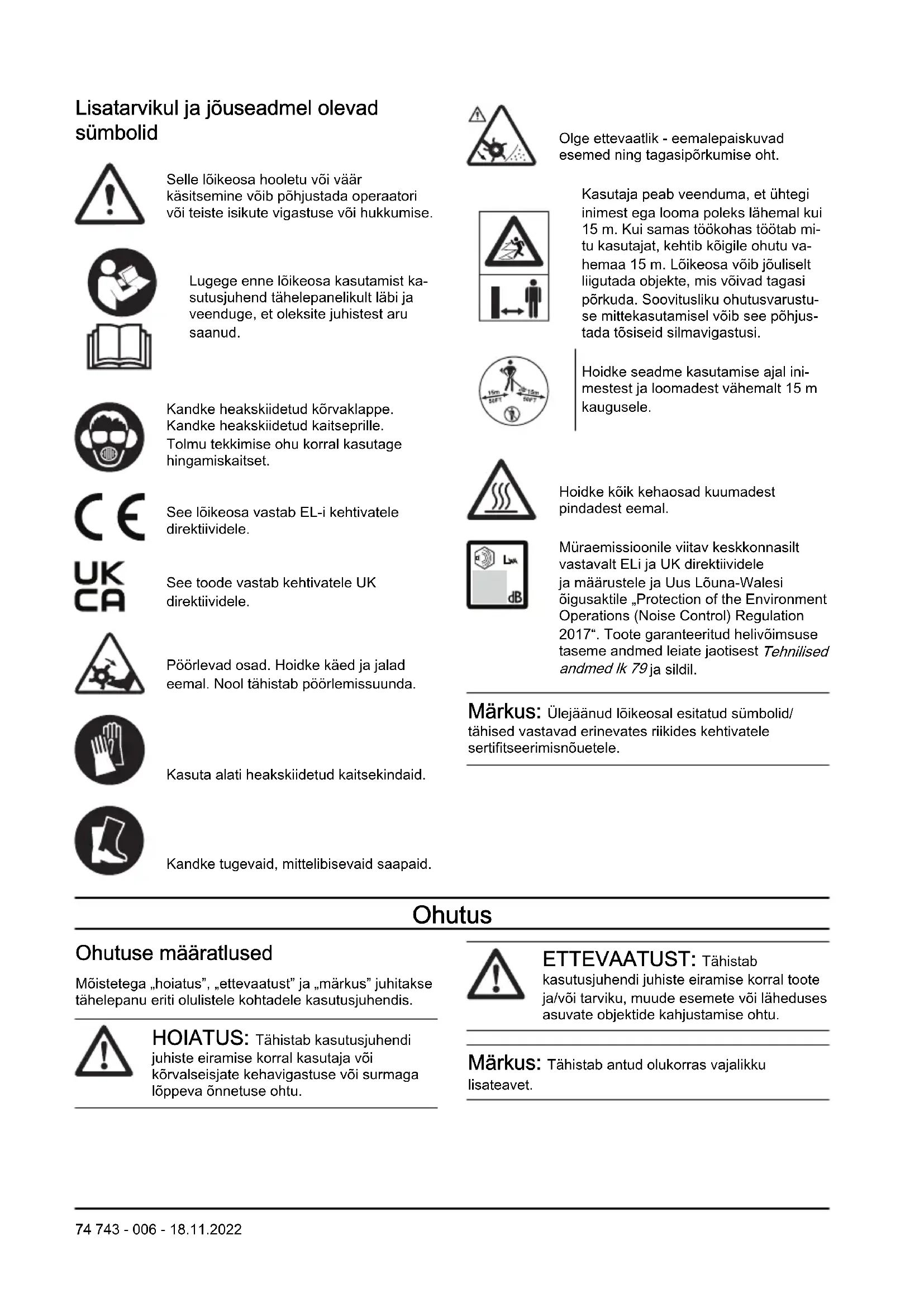

743 - 006 - 18.11.2022 73Lisatarvikul ja jõuseadmel olevad

sümbolid Selle lõikeosa hooletu või väär käsitsemine võib põhjustada operaatori või teiste isikute vigastuse või hukkumise. Lugege enne lõikeosa kasutamist ka- sutusjuhend tähelepanelikult läbi ja veenduge, et oleksite juhistest aru saanud. Kandke heakskiidetud kõrvaklappe. Kandke heakskiidetud kaitseprille. Tolmu tekkimise ohu korral kasutage hingamiskaitset. See lõikeosa vastab EL-i kehtivatele direktiividele. See toode vastab kehtivatele UK direktiividele. Pöörlevad osad. Hoidke käed ja jalad eemal. Nool tähistab pöörlemissuunda. Kasuta alati heakskiidetud kaitsekindaid. Kandke tugevaid, mittelibisevaid saapaid. Olge ettevaatlik - eemalepaiskuvad esemed ning tagasipõrkumise oht. Kasutaja peab veenduma, et ühtegi inimest ega looma poleks lähemal kui 15m. Kui samas töökohas töötab mi- tu kasutajat, kehtib kõigile ohutu va- hemaa 15 m. Lõikeosa võib jõuliselt liigutada objekte, mis võivad tagasi põrkuda. Soovitusliku ohutusvarustu- se mittekasutamisel võib see põhjus- tada tõsiseid silmavigastusi. Hoidke seadme kasutamise ajal ini- mestest ja loomadest vähemalt 15 m kaugusele. Hoidke kõik kehaosad kuumadest pindadest eemal. Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed lk 79 ja sildil. Märkus: Ülejäänud lõikeosal esitatud sümbolid/ tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral toote ja/või tarviku, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. 74 743 - 006 - 18.11.2022Üldised ohutuseeskirjad HOIATUS: Enne lisatarviku kasutamist lugege läbi järgmised ohutuseeskirjad.

• Lugege enne lõikeosa kasutamist kasutusjuhend tähelepanelikult läbi ja veenduge, et oleksite juhistest aru saanud.

• Need juhised täiendavad tootega kaasas olevaid juhiseid. Muude protseduuride osas kasutage palun toote kasutusjuhendeid.

• Lisatarviku algset konstruktsiooni ei tohi ilma tootja loata muuta. Ärge kasutage lisatarvikut, kui tundub, et teised on seda muutnud, ja kasutage alati originaallisavarustust. Lubamatud muudatused ja varuosad võivad põhjustada kasutaja ja teiste isikute raskeid või isegi eluohtlikke kehavigastusi. Lugege läbi kõik juhised HOIATUS: Kui kasutate elektrilisi aiaseadmeid, tuleb järgida alati põhilisi ohutusabinõusid, et vähendada tule-, elektrilöögi- ja tõsiste vigastuste ohtu, sh järgmisi. Samblaeemaldi üldised ohutuseeskirjad

• Ärge kunagi lubage toodet kasutada lastel ega isikutel, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused või kes pole tutvunud nende juhistega. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust.

• Ärge kasutage seadet, kui selle läheduses on inimesed (eriti lapsed) või lemmikloomad.

• Ärge küünitage liiga kaugele ja säilitage alati tasakaal. Kallakutel alati kindlalt püsimiseks ainult kõndige ja ärge kunagi jookske.

• Ärge puudutage liikuvaid ohtlikke osi enne, kui seade on vooluvõrgust lahutatud ja liikuvad ohtlikud osad on täielikutl seiskunud.

• Seadmega töötamisel kandke alati tugevaid jalatseid ja pikki pükse.

• Eemaldage tootelt aku alati, kui see on järelevalveta, enne ummistuste kõrvaldamist ja enne toote puhastamist või selle hooldamist.

• Eemaldage tootelt aku enne toote kahjustuste kontrollimist, näiteks puutudes mõne võõrobjekti vastu või kui toote hakkab tavapratult vibreerima.

• Ärge ühendage kahjustatud juhet vooluvõrku ja ärge puudutage kahjustatud juhet enne, kui see on vooluvõrgust lahutatud. Kahjustatud juhtmete korral võite kokku puutuda pingestatud osadega aj see võib põhjustada kehavigastusi või surma.

• Ärge töötage tootega, millel on defektsed kaitsed/ piirded, millel puuduvad ohutusseadmed või mille juhe on kahjustunud või kulunud.

• Hoidke pikendusjuhe eemal liikuvatest ohtlikest osadest, et vältida juhtme kahjustumist, mille tulemuse võite kokku puutuda pingestatud osadega.

• Ühendage toode ainult elektritoiteahelaga, mida kaitseb rikkevooluseade (RCD) rakendumise voolutugevusega kuni 30 mA.

• Ärge kasutage seadet halva ilmaga (eriti äikesetormi ajal). Ohutusjuhised kasutamisel HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

• Seiskamislüliti läheb ise lähteasendisse. Kokkupaneku, kontrollimise ja/või hoolduse ajal vältige kindlasti soovimatut käivitumist. Kui teil on bensiinitoitega toode, võtke süüteküünla kate süüteküünla küljest lahti. Kui teil on akutoitega toode, eemaldage aku.

• Hoiduge lendu paisatud objektide eest. Kasutage alati kaitseprille. Ärge kummarduge kunagi samblaeemaldi kohale. Kivid ja muud esemed või osakesed võivad lennata silma ja põhjustada ohtlikke kahjustusi või isegi pimedaksjäämist.

• Reduktor võib kasutamisel kuumeneda ja püsida kuumana ka mõni aeg pärast kasutamist. Puudutamisel on oht saada põletada.

• Kuigi harjade trumlid ei pöörle sellise jõuga kui näiteks muruniiduki terad, tuleks vältida töötamist materjalidega, mis võivad tekitada paiskumise korral vigastusi või põhjustada varalist kahju.

• Ärge kasutage kunagi seadet olukordades, kus te ei saa kutsuda abi õnnetuse korral.

• Kasuta seadet ainult ettenähtud otstarbel.

• Ära kunagi tööta seadmega, kui oled väsinud, alkoholi tarvitanud või kui oled saanud ravimit, mis mõjub su nägemisele, otsustus- või keskendumisvõimele.

• Ärge kasutage seadet eriti rasketes ilmaoludes, väga külma, väga tuulise või niiske ilmaga.

• Ärge kunagi kasutage kahjustatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldustoiminguid tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid lõigust „Hooldus”.

• Ära luba kunagi lastel seadet kasutada.

• Ärge lubage kellelgi masinat kasutada enne, kui olete kindel, et ta on kasutusjuhendi läbi lugenud ja selle sisust aru saanud.

• Ära lase ligi kõrvalisi isikuid. Lapsed, loomad, pealtvaatajad ja abistajad peavad teie töötamise ajal viibima väljaspool 15-meetrist ohutustsooni. Seisake masin kohe, kui keegi läheneb.

743 - 006 - 18.11.2022

75• Kui olukord on teile tundmatu, katkestage töö ja paluge spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga.

• Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused.

• Jälgige oma ümbrust tähelepanelikult ja veenduge, et läheduses poleks inimesi või loomi, kes võivad seadmega kokku puutuda või teie kontrolli seadme üle halvendada.

• Kui kasutate kuulmiskaitset, olge tähelepanelik hõigete ja hoiatussignaalide suhtes. Eemaldage kõrvaklapid kohe, kui mootor on seiskunud.

• Hoiduge seadme kasutamisest halva ilmaga. Ärge töötage paksu udu, kõva vihma, tuule või pakase korral. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind.

• Veenduge, et saate turvaliselt seista ja liikuda. Vaadake, et läheduses ei oleks tõkkeid, nagu juuri, kive, oksi, kraave jms, mis oleksid takistuseks juhul, kui tuleb kiiresti eemalduda. Olge eriti ettevaatlik mäeküljel töötades.

• Seadme teise kohta toimetamisel tuleb mootor välja lülitada.

• Ärge pange töötava mootoriga seadet maha, kui teil pole sellest head ülevaadet.

• Kasutage seadme hoidmiseks alati kahte kätt. Hoidke seadet keha lähedal.

• Vältige käte ja jalgade sattumist samblaeemaldi lähedale, kui see töötab.

• Pärast mootori väljalülitamist hoidke käsi ja jalgu samblaeemaldist eemal, kuni see on täielikult seiskunud.

• Tugeva vibratsiooni korral seisake seade. Kui teil on bensiinitoitega toode, võtke süütejuhe süüteküünla küljest lahti. Kui teil on akutoitega toode, eemaldage tootest aku. Veenduge, et seade ei oleks kahjustatud. Parandage vajadusel. Isikukaitsevahendid HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kandke alati sobiva summutusvõimega kuulmiskaitsmeid. Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse.

• Kandke heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

• Kandke terasest varbakatete ja libisemist takistavate taldadega kaitsesaapaid.

• Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest rõivastest, mis võivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse, lahtiseid jalatseid ega käige paljajalu. Kinnitage juuksed ohutult õlgadest kõrgemale.

743 - 006 - 18.11.2022• Hoidke esmaabikomplekt käepärast.

Lisatarviku ohutusseadised HOIATUS: Enne seadme kasutamist lugege läbi järgmised hoiatusjuhised.Selles alalõigus kirjeldatakse lisatarvikuohutusfunktsioone, selle otstarvet ning seda, kuidas läbiviia kontrolle ja hooldust, et tagada toote nõuetekohanetöö. Peatükist Lisatarviku ülevaade lk 73 näete, kusneed osad teie lisatarvikul paiknevad.Kui lisatarvikut ei hooldata õigesti ja korrapäraselt ningseda ei paranda asjatundja, võib lüheneda seadmetööiga ja suureneda õnnetuste oht. Kui vajate täiendavatinfot, pöörduge lähimasse teenindusse. HOIATUS: Ärge kasutage lisatarvikut, kui selle turvavarustus pole täiesti korras.Ohutusvarustust tuleb käesolevas lõigustoodud eeskirjade kohaselt hooldadaja kontrollida. Kui lisatarvik ei vastaohutusnõuetele, laske see parandadahooldustöökojas. HOIATUS: Toote hooldus ja parandamine nõuab eraldi väljaõpet. Eritioluline on see toote ohutusvarustusepuhul. Kui toode ei vasta allpool toodudnõuetele, võtke ühendust hooldustöökojaga.Meie toodetele on tagatud professionaalnehooldus ja parandus. Kui toote müüja eitegele hooldusega, paluge teda juhatadateid lähimasse hooldustöökotta. Ohutusjuhised hooldamisel HOIATUS: Enne hooldustööde tegemist lugege läbi järgmised hoiatused. HOIATUS: Enne lisatarvikuga töötamist peatage alati toode. Olge ettevaatlik.Lisatarvik võib jätkata liikumist pärasttoitelüliti/gaasihoovastiku nupu vabastamist.Veenduge, et lisatarvik on täielikultpeatunud. Kui teil on bensiinitoitega toode,võtke süütejuhe süüteküünla küljest lahti.Kui teil on akutoitega toode, eemaldage aku. HOIATUS: Kasutage alati kaitsekindaid.

• Enne alustamist kontrollige kogu toodet. Veenduge,et kõik kaitsed ja katted on terved ja tugevastikinnitatud. Kontrollige kõiki mutreid ja kruvisid.• Kui teil on bensiinimootoriga toode, kontrollige, kassellel pole kütuselekkeid.• Vahetage välja kahjustatud osad. Kokkupanek Lisatarviku paigaldamine

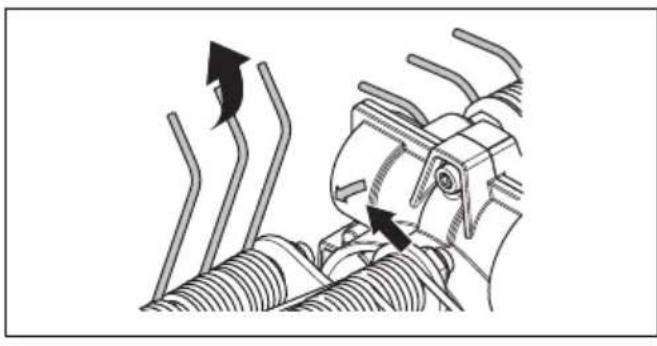

Reduktoril olev nool näitab pöörlemissuunda. Reduktortuleb paigaldada vastavalt joonisel näidatule. TÄHTIS: Samblaeemaldi rullid on tähistatud nooltega,mis näitavad pöörlemissuunda. Veenduge, etsamblaeemaldi rullid oleksid õigesti paigaldatud.Samblaeemaldi rullid tuleb paigaldada üksteise suhtesväikse nihkega. Samblaeemaldi vedrud peavad osutamasamas suunas kui reduktoril olev pöörlemissuundatähistav nool.743 - 006 - 18.11.2022 771. Suruge vasakpoolne samblaeemaldi (A) reduktori (E) vasakpoolse veovõlli otsa.

(E) parempoolse veovõlli otsa.

5. Kinnitage pritsmekaitse klõpsklambrite (D) abil.

Märkus: Lisateabe saamiseks põhitoote paigalduse lisavarustuse kohta lugege põhitoote juhendit. Töö Külma mootoriga toote käivitamine Kui teil on bensiinitoitega toode, järgige külma mootoriga toote käivitamise korral neid juhiseid.

1. Laske põhitootel soojeneda ja seejärel lülitage toode

2. Paigaldage lisatarvik vastavalt paigaldussuunistele.

3. Karburaatori reguleerimisel veenduge, et

samblaeemaldi on vastu maad ja läheduses ei viibi kedagi.

4. Laske samblaeemaldil töötada tühikäigul.

5. Kontrollige, et käepidemed ja turvadetailid oleksid

korras. Ärge kasutage toodet, kui sellel puudub mõni osa või midagi on muudetud, nii et see ei vasta enam tehnilistele näitajatele. Lisatarviku kasutamine

1. Laske samblaeemaldil töötada täisgaasil (või

peaaegu täisgaasil), nii et rattad toetuvad maha. Märkus: Töötamise ajal on samblaeemaldi ülestõstmine või maast kõrgemal hoidmine väsitav ja ebavajalik. 78 743 - 006 - 18.11.20222. Säilitage pinnaga väike töötamisnurk. Laia töötamisnurga korral kipub samblaeemaldi teie poole liikuma ja võib põhjustada toote juhitavuse kaotamist. Hooldamine Sissejuhatus Allpool on toodud üldised hoolduseeskirjad. Täpsema teabe saamiseks pöörduge hooldustöökotta. Lõikeosa hooldamine ETTEVAATUST: Samblaeemaldiga tuleb töötada tihti tolmustes tingimustes. Kui teil on bensiinitoitel toode, on äärmiselt oluline õhufiltrit regulaarselt hooldada, sageli isegi iga päev, ning õlitada, et see töötaks korralikult. Hooldusjuhiseid lugege toiteseadme kasutusjuhendist. HOIATUS: Lisatarviku hooldamisel kandke alati kaitsekindaid. HOIATUS: Toote kasutamisel muutub ülekanne tuliseks. Ärge puudutage ülekannet, sest see võib tekitada põletust.

1. Veenduge, et samblaeemaldi ei pöörle, kui toitelüliti/

gaasihoovastiku nupp on vabastatud.

2. Kui rattad vabalt ei pöörle, puhastage neid.

Transportimine, hoiulepanek ja utiliseerimine Transport ja hoiustamine Kui transpordite lisatarvikut teises sõidukis, kasutage alati ettenähtud kinnitusseadmeid ja veenduge, et lisatarvik oleks kindlalt kinnitatud. Enne pikemaajalist hoiustamist tuleb lisatarvik korralikult puhastada ja hooldada. Tehnilised andmed Tehnilised andmed bensiinitoitega toodete kohta Samblaeemaldi DT600 Laius, mm 556 Mass Kaal, kg 6,5

Helitugevuse tase, dB(A) 105 Helivõimsuse tase, garanteeritud L

Ekvivalentne mürarõhutase kasutaja kõrva juures, mõõdetud EN ISO 22868 järgi, dB(A):

EN ISO 22867 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed (a hv,eq ), m/s

Eesmised/tagumised käepidemed 6,2/4,3 Tehnilised andmed akutoitega toodete kohta 325iLK + samblaeemaldi lisatarvik DT600 Laius, mm 556 Mass Kaal, kg 2,3+6,5 Müraemissioon

Helivõimsuse tase, mõõdetud dB(A) 89 Müratase

Helirõhutase kasutaja kõrva juures, mõõdetud EN ISO 22868 järgi, dB(A) 77 Vibratsioonitasemed

Käepidemete vibratsioonitasemed, mõõdetud EN 62841-1 järgi, m/s

Eesmised/tagumised käepidemed 1,9/2,6 Originaalse vasak-/parempoolse heakskiidetud lisatarvikuga 1,9/2,6

Mõõdetud koosHusqvarna kinnitatud lisavarustusega. Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

) vastavalt EÜ direktiivile 2000/14/EÜ. Seadme antud müratase mõõdeti enim müra tekitava originaalsaagimisseadme kasutamisel. Erinevus garanteeritud ja mõõdetud helivõimsustaseme vahel seisneb selles, et direktiivi 2000/14/EÜ alusel hõlmab garanteeritud helivõimsustase ka mõõtmistule- muste dispersiooni ja kõrvalekaldeid sama mudeli erinevate seadmete vahel.

Mõõdetud koosHusqvarna kinnitatud lisavarustusega. Antud andmetel seadme helitugevuse taseme ekviva- lendi kohta on statistiline tüüplevi 1 dB(A) (standardne kõrvalekalle).

Mõõdetud koosHusqvarna kinnitatud lisavarustusega. Ekvivalentse vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 1 m/s

Antud andmetel seadme helivõimsusetaseme ekvivalendi kohta on statistiline tüüplevi 3 dB(A) (standardne kõrvalekalle) ja on mõõdetud originaalse lõikeosaga, mis annab kõrgeima taseme.

Antud andmetel seadme helirõhutaseme ekvivalendi kohta on statistiline tüüplevi 3 dB(A) (standardne kõrva- lekalle) ja on mõõdetud originaalse lõikeosaga, mis annab kõrgeima taseme.

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 2 m/s

. Ak- uga ja põlemismootoriga seadmete vibratsioonitasemete võrdlemiseks kasutatakse vibratsioonikalkulaatorit. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 80 743 - 006 - 18.11.2022Vastavusdeklaratsioon EÜ vastavusdeklaratsioon Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode: Kirjeldus Samblaeemaldi Kaubamärk Husqvarna Tüüp/mudel DT600 Identifitseerimine Seerianumbrid alates 2022. aastast vastab täielikult järgmistele EÜ direktiividele ja määrustele: Direktiiv/eeskiri Kirjeldus 2006/42/EÜ „masinadirektiiv“ 2000/14/EÜ „seadmete müra kohta käiv direktiiv” 2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“ ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 12100:2010, EN IEC 63000:2018 RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden on teinud Husqvarna AB tellimusel vabatahtliku tüübihindamise. Serdi number: SEC/15/2411 Huskvarna , 2022-03-14 Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB Tehnilise dokumentatsiooni eest vastutaja
