KASUTUSJUHEND Aspire T28P4A HUSQVARNA

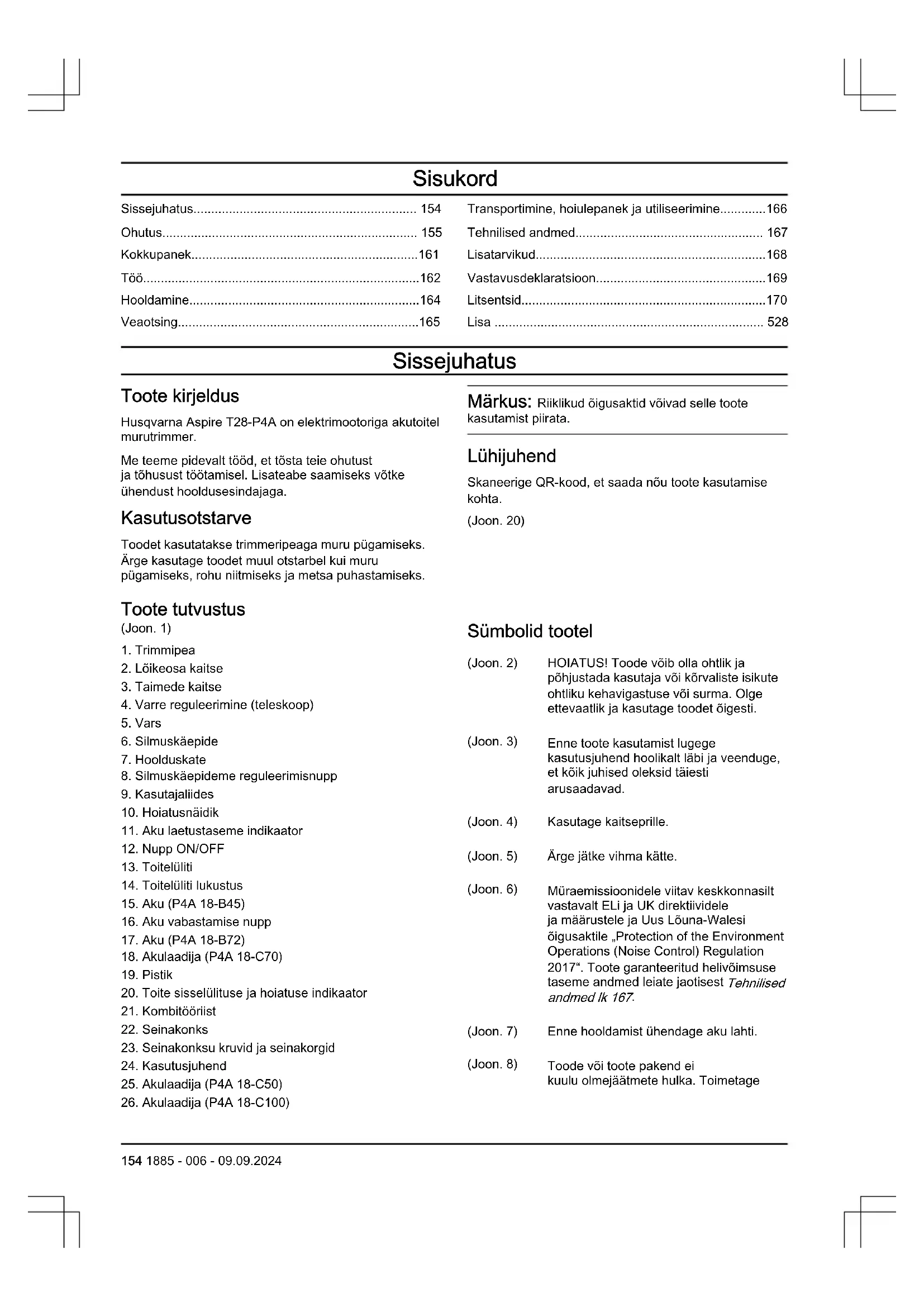

Vastavusdeklaratsioon....169

Litsentsid....170

Lisa 528

Sissejuhatus

Toote kirjeldus

Husqvarna Aspire T28-P4A on elektrimootoriga akutoitel murutrimmer.

Me teeme pidevalt tööd, et tösta teie ohutust ja tõhusust töötamisel. Lisateabe saamiseks võtke ühendust hooldusesindajaga.

Kasutusotstarve

Toodet kasutatakse trimmeripeaga muru pügamiseks. Ärge kasutage toodet muul otstarbel kui muru pügamiseks, rohu niitmiseks ja metsa puhastamiseks.

Märkus: Riiklikud öigusaktid võivad selle toote kasutamist piirata.

Lühijuhend

Skaneerige QR-kood, et saada nõu toote kasutamise kohta.

(Joon. 20)

Toote tutvustus

(Joon. 1)

1. Trimmipea

2. Lõikeosa kaitse

3. Taimede kaitse

4. Varre reguleerimine (teleskoop)

5. Vars

6. Silmuskäepide

7. Hoolduskate

8. Silmuskäepideme reguleerimisnupp

9. Kasutajaliides

10. Hoiatusnäidik

11. Aku laetustaseme indikaator

12. Nupp ON/OFF

13. Toitelüliti

14. Toitelüliti lukustus

15. Aku (P4A 18-B45)

16. Aku vabastamise nupp

17. Aku (P4A 18-B72)

18. Akulaadija (P4A 18-C70)

19. Pistik

20. Toite sisselülituse ja hoiatuse indikaator

21. Kombitööriist

22. Seinakonks

23. Seinakonksu kruvid ja seinakorgid

24. Kasutusjuhend

25. Akulaadija (P4A 18-C50)

26. Akulaadija (P4A 18-C100)

Sümbolid tootel

(Joon. 2) HOIATUS! Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma. Olge ettevaatlik ja kasutage toodet õigesti.

(Joon. 3) Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

(Joon. 4) Kasutage kaitseprille.

(Joon. 6) Müraemissioonidele viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 167.

(Joon. 7) Enne hooldamist ühendage aku lahti.

(Joon. 8) Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage

	see elektri- ja elektroonikajäätmete vastuvõtupunkti.	(Joon. 19) Kasutage akut ainult
(Joon. 9)	Olge tähelepanelik eemalepaiskuvate esemete suhtes.		POWER FOR ALL süsteemi partnerite toodetes.
(Joon. 10)	Ärge kasutage metallist lõiketerasid.	(Joon. 14)	Törkekindel trafo.
(Joon. 11)	See seade vastab kehtivatele EL-i direktiividele.	(Joon. 15)	Kasutage ja hoiustage akulaadijat ainult siseruumides.
(Joon. 12)	See toode vastab kehtivatele Ühendkuningriigi eeskirjadele.	(Joon. 16)	Topeltisolatsioon.
(Joon. 13)	Alalisvool.	Toote kahjustused
(Joon. 17)	Masina ja kõrvalseisjate vaheline kaugus peab olema vähemalt 15 m.	Me ei vastuta meie tootele tekitatud kahjude eest, kui:• toodet on valesti parandatud;• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.
aaaannxxxxx	Seerianumbri leiate andmesildilt või lasertrükiselt. aaaa on toot-misaasta ja nn on tootmisnädal.	Tootja
Akul ja/või akulaadijal olevad sümbolid		Husqvarna AB
(Joon. 18)	Toimetage seade elektri- ja elektroonikajäätmete ringlus-sevõtukeskusesse.(Kehtib vaid Euroo-pas)	SE-561 82, Huskvarna, Sweden

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutusjuhised elektritööriistadele

HOIATUS: Lugege läbi köik elektrilise tööriistaga kaasas olevad hoiatused, juhised, tehnilised andmed ja tutvuge joonistega. Alltoodud juhiste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/vöi ohtliku kehavigastuse.

Märkus: Hoiatustes kasutatud möiste „masin“ tähistab vörgutoitel (juhtmega) masinat vöi akutoitel (juhtmeta) masinat.

Käivitamiseelne kontroll

- Eemaldage alati aku, et seade juhuslikult ei käivituks. Enne seadme hooldamist tuleb aku alati eemaldada.

• Enne seadme kasutamist ning pärast löögi saamist tuleb kontrollida kulumis- ja kahjustusjälgi ning seadet vajadusel remontida.
• Vaadake üle tööpiirkond. Körvaldage köik lahtised esemed, nagu kivid, klaasikillud, naelad, traadid, nöör ja muu taoline, mis vöivad välja paiskuda vöi löikurisse vöi löikuri piirdesse kinni jääda.
• Kontrollige, ega mootor pole määrdunud või mõranenud. Eemaldage mootorist harja abil muru ja lehed. Vajaduse korral tuleb kanda kindaid.
• Kontrollige, et trimmeripea oleks täielikult trimmeri külge kinnitatud.
• Kontrollige, et seade oleks töökorras. Kontrollige, et köik mutrid ja kruvid oleksid korralikult pingutatud.
• Kontrollige trimmeripead ja kaitsekatet kahjustuste ja mõrade osas. Kui on näha pragusid või vigastusi, vahetage trimmeripea ja kaitsekate välja. Kasutage ettenähtud lõikeosa kaitsekatet. Vt peatükki Tehnilised andmed.
• Seadme kasutaja peab veenduma, et inimesed ja loomad oleksid seadmega töötamise ajal vähemalt 15 meetri kaugusel. Kui samas kohas töötab mitu kasutajat, peab nende ohutusvahemaa olema vähemalt 15 meetrit.
• Enne kasutamist tehke seadmele üldine ülevaatus. Järgige hooldusskeemi.
• Kasutamist võivad piirata riiklikud või kohalikud seadused. Järgige kõiki määrusi.

Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Korralagedus või valgustamata tööalad võivad põhjustada önnetusi.
• Ärge kasutage masinat plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Masinad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
• Hoidke lapsed ja kõrvalised isikud masina kasutamise ajal eemal. Tähelepanu kõrvalejuhtimise korral võite kaotada kontrolli seadme üle.

Elektriohutus

• Masina pistikud peavad pistikupesaga ühilduma. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega masinate puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
• Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliid ja külmikud). Teie keha maandamise korral on elektrilöögi oht suurem.
• Ärge laske masinatel kokku puutuda vihma ega niiskusega. Masina sisse tunginud vesi suurendab elektrilöögiohtu.

• Kasutage kaablit õigesti. Ärge kunagi kasutage kaablit masina kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaitske kaablit kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.

• Masinaga öues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögiohtu.

• Kui masina kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) toidet. RCD kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitsmine

• Olge masina kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage töös selget ning tervet möistust. Ärge kasutage masinat, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus masinate kasutamise ajal võib lõppeda raskete kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne, kui hakkate masinat toitevoolu ja/või akuga ühendama, seda üles tõstma või kandma, veenduge, et masin oleks olekus OFF (VÄLJAS). Kui kannate masinaid nii, et sörm on toitelülitil, või ühendate need vooluvõrku, kui toitelüliti on sisse lülitatud, võib see lõppeda önnetusega.
• Eemaldage enne masina sisselülitamist köik reguleerimis- ja mutrivõtmed. Masina pöörleva osa külge jäetud mutrivõti või muu võti võib tekitada kehavigastusi.
• Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See võimaldab teil elektritööriista ootamatutes olukordades paremini kontrollida.
• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed ja rõivad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.
• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.
• Ärge laske endal masinate sagedase kasutamisega omandatud teadmistele tuginedes muutuda liiga enesekindlaks, eirates nii masina ohutuspõhimõtteid. Hooletu tegutsemine võib sekundi murdosa vältel põhjustada raskeid vigastusi.
• Sõltuvalt masina kasutusviisist võib mootortööriista kasutamise ajal tekkiv vibratsioon seadme dokumentatsioonis esitatud koguväärtusest erineda. Kasutajad peaksid välja selgitama isikukaitsemeetmed, mis põhinevad eeldatavatel tegelikel töötingimustel (arvestada tuleb töötsükli kõiki etappe – lisaks täisvõimsusega töötamisele loeb ka see aeg, mil masin on välja lülitatud, ja see aeg, kui masin töötab tühikäigul).

Masina kasutamine ja hooldus

• Ärge kasutage masinaga jõudu. Kasutage rakenduse jaoks öiget masinat. Sobiva elektritööriistaga edeneb teie töö näidatud võimsusvahemikus paremini ja ohutumalt.
• Ärge kasutage masinat, kui see lüliti vajutamisel sisse ega välja ei lülitu. Mis tahes masin, mida pole võimalik lüliti abil juhtida, on ohtlik ja tuleb viivitamatult parandada.
• Enne masina reguleerimist, tarvikute vahetamist või hoiulepanekut eemaldage pistik toiteallikast ja/või eemaldage masina küljest aku, kui see on eemaldatav. See ohutusmeede takistab elektritööriista kogemata käivitumist.
• Hoidke masinat, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ning ärge lubage masinat kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Masinad on väljaõppeta kasutajate käes ohtlikud.
• Hooldage masinaid ja lisatarvikuid. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid masina käsitsemist mõjutada võivaid tegureid. Kahjustuse korral laske masinat enne kasutamist remontida. Paljude önnetuste põhjuseks on halvasti hooldatud elektritööriistad.
• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikemasinate kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.
• Järgige masina, tarvikute, osade jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Masina käsitsemine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.
• Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedad käepidemed ning haardepinnad ei võimalda ettenägematutes olukordades masina turvalist käsitsemist ega kontrollimist.

Akutööriistade kasutamine ja hooldamine

• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu pöhjustada.
• Kasutage toodetega vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.
• Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
• Väärkasutamise korral vöib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole.

Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude üle 130 °C / 265 °F temperatuuriga võib põhjustada plahvatuse.
• Järgige kõiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.

Teenindus

• Laske oma elektritööriista parandada ainult kvalifitseeritud spetsalistidel ja ainult originaalvaruosadega. Sellega on tagatud, et säiliks elektritööriista ohutus.
• Ärge kunagi hooldage kahjustatud akusid. Akusid vöivad hooldada üksnes tootja vöi volitatud teenusepakkujad.

Tegutsege alati tervet möistust arvestades.

Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik ja kasutage tervet mõistust. Vältige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi läbilugemist tunnete veel ebakindlust, küsige enne jätkamist nõu asjatundjalt.

HOIATUS: Ärge laske lapsi seadme lähedale ega seadet kasutada! Et seadet on lihtne käivitada, võivad lapsed selle käivitada, kui neid piisavalt ei jälgita. See tähendab raskete vigastuste tekke ohtu. Sellepärast tuleb seadmelt eemaldada aku, kui seade jääb valveta.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Eemaldage alati aku, et seade juhuslikult ei käivituks.
• Toode on ohtlik, kui kasutate seda valesti või ettevaatamatult. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.

• Ärge kasutage seadet, kui selle algseid tehnilisi näitajaid on muudetud. Ärge muutke seadme ühtki osa ilma tootja heakskiiduta. Kasutage ainult tootja heaks kiidetud osi. Vale hooldamise tagajärjeks võib olla kehavigastus või surm.

• Kontrollige seadet enne kasutamist. Vt jaotist Käivitamiseelne kontroll Ik 155 ja Enne toote kasutamist Ik 162. Ärge kasutage toodet, mis on kahjustatud või mis ei tööta korralikult. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid.

• Lapsi tuleb jälgida, et nad tootega ei mängiks. Ärge kunagi lubage seadet ega akut kasutada või hooldada lastel ega teistel isikutel, kes pole seadme ja/või aku kasutamise koolitust saanud. Kohalike õigusaktidega võidakse piirata kasutaja vanust.
• Hoidke seadet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke seadet lastele kättesaamatus kohas.
• Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasutage alati originaaltarvikuid. Lubamatud muudatused ja varuosad võivad põhjustada kasutaja ja teiste isikute raskeid või isegi eluohtlikke kehavigastusi.

Märkus: Kasutamist võivad piirata riiklikud või kohalikud määrused. Järgige kõiki määrusi.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ärge kasutage masinat halva ilmaga (eelkõige äikesetormi ajal). See vähendab pikselöögi ohtu.
• Kontrollige põhjalikult, kas masina kasutuskohas on elusloodust. Masin võib töötades elusloodust kahjustada.
• Kontrollige hoolikalt masina kasutuskohta ning eemaldage sealt kõik kivid, oksad, traadid, kondid ja muud võõrkehad. Ōhku paiskuvad esemed võivad põhjustada kehavigastusi.
• Enne masina kasutamist kontrollige alati visuaalselt, et löiketera ja selle koost ei oleks kahjustatud. Kahjustatud osad suurendavad vigastuste ohtu.
• Hoidke kaitsmed paigaldatuna. Kaitsmed peavad olema töökorras ja õigesti paigaldatud. Kaitse, mis on lahti tulnud, kahjustunud või ei tööta korralikult, võib tekitada kehavigastusi.
• Hoidke kõik jahutusõhu sisselaskeavad prahist puhtad. Blokeeritud õhu sisselaskeavad ja praht võivad põhjustada ülekuumenemist või tuleohtu.
• Kandke alati kaitseprille ja kuulmiskaitset. Sobivad kaitsevahendid vähendavad kehavigastusi.
• Kandke masina kasutamisel alati libisemiskindlaid kaitsejalatseid. Ärge kasutage masinat paljajalu või lahtiste sandaalidega. See vähendab liikuva lõiketeraga kokkupuutel jalalabade vigastuste ohtu.

• Kandke alati rõivaid, näiteks pükse, mis katavad masina kasutamise ajal kasutaja jalad. Kokkupuude liikuva lõiketera või jõhviga võib tekitada vigastusi.

• Hoidke kõrvalised isikud masinaga töötamise ajal eemale. Paiskuv praht võib tekitada raskeid kehavigastusi.

• Ärge kasutage masinat vöökohast körgemal. See aitab vältida tahtmatut kokkupuudet löiketeraga ja tagab teile ootamatutes olukordades masina üle parema kontrolli.
• Kasutage masinat märjas rohus ettevaatlikult. Köndige ja ärge kunagi jookske. See vähendab libisemis- ja kukkumisohtu, mis vöib löppeda kehavigastusega.
• Ärge kasutage masinat liiga järskudel kallakutel. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
• Kallakul töötades tagage alati kindel asend, töötage masinaga risti üle kallaku, mitte otse üles või alla, ning olge suuna muutmisel äärmiselt ettevaatlik. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
• Hoidke köik toitejuhtmed ja -kaablid lõikealast eemale. Hekis või põõsas olev toitejuhe või -kaabel võib jääda varjatuks ning jõhv või lõiketera võib seda kogemata lõigata või kahjustada.
• Hoidke köik kehaosad trimmeri liikuvast löiketerast vöi jöhvist eemale. Ärge eemaldage materjali masinast enne, kui see on toiteallikast lahti ühendatud. Trimmeri liikuv löiketera vöi jöhv vöib tekitada raskeid kehavigastusi.
• Kandke masinat nii, et masin on välja lülitatud ja kehast eemal. Masina öige käsitsemine vähendab trimmeri liikuva lõiketera või jõhviga juhusliku kokkupuute tõenäosust.
• Kasutage asenduseks ainult tootja ettenähtud lõikepäid ja trimmeri lõiketeri või jõhve. Ärge asendage trimmeri lõiketera või jõhvi metalltraatide ega -teradega. Valed varuosad võivad põhjustada kontrolli kaotamise, purunemise ja vigastuse.

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüuja poole.
  • Kanna heakskiidetud kõrvaklappe.

(Joon. 21)

- Kanna heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all möeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

(Joon. 22)

• Vajaduse korral kandke kindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. (Joon. 23)
• Kandke terasest varbakatete ja libisemist takistavate taldadega kaitsesaapaid.

(Joon. 24)

• Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest röivastest, mis vöivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse ega sandaale. Ärge kasutage seadet paljajalu. Kinnitage juuksed ohutult ölgadest körgemale.
• Hoia esmaabikomplekti kättesaadavas kohas.

(Joon. 25)

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Selles alalõigus kirjeldatakse masina turvavarustust, selle otstarvet ning kuidas läbi viia kontrolle ja hooldust, tagamaks masina nõuetekohane töö. Vaadake pealkirja all olevaid juhiseid, Sissejuhatus Ik 154 et teada saada, kus need osad teie tootel asuvad.

Kui seadet ei hooldata õigesti ja korrapäraselt ning seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida önnetuste oht. Kui vajate täiendavat infot, pöörduge lähimasse teenindusse.

HOIATUS: Ärge kunagi kasutage toodet, mille turvavarustus on kahjustatud. Ohutusvarustust tuleb käesolevas lõigus toodud eeskirjade kohaselt hooldada ja kontrollida. Kui seade ei vasta ohutusnõuetele, laske see parandada hooldustöökojas.

ETTEVAATUST: Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud nõuetele, viige see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme edasimüüja ei tegele hooldusega, paluge tal juhatada teid lähimasse hoolduspunkti.

Kasutajaliidese kontrollimiseks toimige järgmiselt

Rohelised LED-tuled (A) näitavad aku olekut, kui toode on sisse lülitatud, kuid ei tööta.

1. Vajutage pikalt nuppu ON/OFF (B). (Joon. 26)

a) Kui LED-tuled (A) põlevad, on seade sisse lülitatud.

b) Seade on välja lülitatud siis, kui rohelised LED-tuled ei põle.

1. Vt jaotist Veaotsing Ik 165Kui hoiatusindikaator (C) süttib või vilgub.

Toitelüliiti lukustuse kontrollimine

Toitelūliti lukustusfunktsioon väldib seadme juhuslikku käivitamist. Kui lükkate toitelūliti luku (A) alla, vabaneb toitelūliti (B). Käepidemest lahti laskmise korral naasevad nii toitelūliti kui ka toitelūliti lukustus algasendisse.

(Joon. 27)

1. Jälgige, et toitelüliti oleks lüliti lukustuse algasendis lukustatud. (Joon. 28)
2. Vajutage toitelülitit ja veenduge, et vabastamise korral liiguks see tagasi algasendisse. (Joon. 29)
3. Veenduge, et toitelüliti ja toitelüliti lukustus liiguksid takistamatult ning tagastusvedru töötaks öigesti. (Joon. 30)
4. Käivitage seade. Vt jaotist Toote käivitamine Ik 163.
5. Vabastage toitelüliti ja veenduge, et löikeosa peatuks täielikult.

Lõikeosa kaitsme kontrollimine

HOIATUS: Ärge kasutage lõikeosa ilma heakskiidetud ja õigesti kinnitatud lõikeosa kaitsmeta. Kasutage alati lõikeosa kaitset, mis on ette nähtud just selle lõikeosa jaoks, mida te kasutate, vt Tehnilised andmed Ik 167. Vale või vigane lõikeosa kaitse võib põhjustada raskeid kehavigastusi.

Lõikeosa kaitse takistab esemete paiskumist seadmekasutaja suunas. Samuti aitab see ära hoida kehavigastusi, mida võib tekitada lõikeosa puudutamine.

1. Seisake mootor.
2. Otsige kahjustusi, näiteks pragusid.
3. Kui lõikeosa kaitse on kahjustunud, vahetage see välja.

Lõikeosa

Valige õige lõikeosa ja hooldage lõikeosa selleks, et:

• tagada seadme maksimaalne jõudlus;
• pikendada lõikeosa tööiga.

HOIATUS: Lõikeosa tohib kasutada ainult koos selleks ette nähtud kaitsekattega! Juhiseid vt jaotisest Tehnilised andmed lk 167. Lõikeosa kasutusjuhendist leiate teavet trimmerijõhvi õige paigaldamise ja õige läbimõõduga trimmerijõhvi valimise kohta.

HOIATUS: Defektne lõikeosa võib suurendada õnnetuste ohtu.

Trimmeripea

HOIATUS: Kahjuliku vibratsiooni ärahoidmiseks veenduge alati, et trimmijõhv oleks keritud trumlile ühtlaselt ja tugevalt.

(Joon. 31)

• Kasutage ainult soovitatud trimmipäid ja -jöhve.
• Kasutage ainult soovitatud lõikeosa.
• Väiksemad seadmed nõuavad väiksemaid trimmipäid ja vastupidi.
• Tähtis on jõhvi pikkus. Sama läbimõõduga pikem jõhv nõuab võimsamat mootorit kui lühike jõhv.
• Kontrollige, et trimmerikaitse peal asetsev nuga ei oleks kahjustatud ega kadunud. Nuga löikab trimmijöhvi, et selle pikkus oleks öige.
• Trimmijõhvi tööea pikendamiseks leotage seda enne kasutamist paar päeva vees.

Aku ohutus

HOIATUS: Lugege läbi kõik ohutus- ja üldjuhised. Ohutus- ja üldjuhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või ohtlikke kehavigastusi. Hoidke kogu ohutusteave ja üldjuhised edaspidiseks kasutamiseks alles.

• Need ohutusjuhised kehtivad ainult POWER FOR ALL süsteemi 18 V liitium-ioonakudele.
• Kasutage laetavat akut ainult POWER FOR ALL süsteemi partnerite toodetes. POWER FOR ALL märgisega 18 V laetavad akud ühilduvad täielikult järgmiste toodetega:
• Köik 18V POWER FOR ALL akusüsteemi tooted.
• Köik POWER FOR ALL süsteemi partnerite 18 V tooted.
• Järgige oma toote kasutusjuhendis toodud aku soovitusi. Ainult nii saab laetavat akut ja toodet ohutult kasutada ning akusid kaitsta ohtliku ülekoormuse eest.
• Laadige akusid ainult tootja või POWER FOR ALL süsteemi partneri soovitatud laadijatega. Üht tüüpi akudele sobiv laadija võib põhjustada tuleohtu, kui seda kasutatakse koos erineva akuga.
• Aku on ostuhetkel osaliselt laetud. Aku täismahutavuse tagamiseks laadige aku laadijas täielikult enne, kui elektrilist tööriista esimest korda kasutate.
• Hoidke akud lastele kättesaamatus kohas.

• Ärge võtke akut lahti. Esineb lühise oht.

• Kahjustuste ja aku ebaõige kasutamise korral võivad eralduda aurud. Aku võib süttida või plahvatada. Veenduge, et ala on hästi ventileeritud ja kui teie tervises esineb kõrvalnähte, pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

- Kui akut kasutatakse valesti või aku on kahjustatud, võib akust pritsida tuleohtlikku vedelikku. Vältige kokkupuudet selle vedelikuga. Juhusliku kokkupuute korral loputage kokkupuutekohta veega. Kui vedelik satub silma, pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

- Kui aku on kahjustatud, võib vedelik välja pritsida ja imbuda läheduses olevatele pindadele. Kontrollige mõjutatud osi. Puhastage need osad või vahetage vajadusel välja.

- Akusid ei tohi lühistada. Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.

- Akut võivad kahjustada teravad esemed (nt naelad või kruvikeerajad) või väljastpoolt rakendatav jõud. Võib tekkida sisemine lühis, mis põhjustab aku põlemise, suitsemise, plahvatuse või ülekuumenemise.

- Ärge kunagi hooldage kahjustatud akusid. Akusid võivad hooldada üksnes tootja või volitatud teenusepakkujad.

- Kaitske akut kuumuse eest, nt pideva intensiivse päikesevalguse, tule, mustuse, vee ja niiskuse eest. Esineb plahvatus- ja lühiseoht.

- Kasutage toote akut üksnes juhul, kui öhutemperatuur on vahemikus -5 °C — 40 °C.

- Hoidke akut ainult temperatuuril vahemikus -20 °C — 50 °C. Ärge jätke akut näiteks suvel autosse. Kui temperatuur on alla 0 °C, vöib mönel seadmel vöimsus väheneda.

- Laadige akut ainult öhutemperatuuril, mis jääb vahemikku 0 °C — 35 °C. Väljaspool seda temperatuurivahemikku laadimine vöib suurendada aku kahjustamise ohtu ja pöhjustada tuleohtu.

Akulaadija ohutus

HOIATUS: Lugege läbi köik ohutus- ja üldjuhised. Ohutus- ja üldjuhiste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/või ohtlikke kehavigastusi. Hoidke neid juhiseid kindlas kohas. Kasutage laadijat ainult siis, kui saate köiki funktsioone täielikult hinnata ja piiranguteta teostada või kui olete saanud vastavad juhised.

- See laadija ei ole möeldud kasutamiseks lastele ega nõrgemate füüsiliste, sensoorsete või vaimsete võimetega või puudulike kogemuste või teadmistega inimestele. Seda laadijat võivad kasutada 8-aastased ja vanemad lapsed ning isikud, kellel

on nõrgemad füüsilised, sensoorsed või vaimsed võimed või puudulikud kogemused või teadmised, kui nende ohutuse eest vastutav isik jälgib neid või on juhendanud laadija ohutut kasutamist ja nad mõistavad kaasnevaid ohte. Vastasel juhul tekib kasutamisvigade ja kehavigastuste oht.

• Jälgige lapsi seadme kasutamise, puhastamise ja hoolduse ajal. Nii ei saa lapsed laadijaga mängida.
• Laadige ainult 18 V POWER FOR ALL süsteemi akusid, mille maht on vähemalt 1,5 Ah. Aku pinge peab ühtima laadija aku laadimispingega. Ärge laadige mittelaetavaid akusid. Vastasel juhul tekib tulekahju- ja plahvatusoht.
• Kasutage laadijat ainult suletud ruumides ja ärge jätke seda märga keskkonda. Tööriista pääsenud vesi suurendab elektrilöögi ohtu.
• Hoidke laadija puhas. Mustus tekitab elektrilöögi ohu.
• Enne kasutamist kontrollige alati laadijat, kaablit ja pistikut. Löpetage laadija kasutamine, kui leiate kahjustusi. Ärge avage laadijat ise ja laske seda parandada ainult Husqvarna või volitatud müügijärgsel teeninduskeskusel, kasutades ainult originaalvaruosi. Kahjustatud laadijad, kaablid ja pistikud suurendavad elektrilöögi ohtu.
• Ärge kasutage laadijat kergesti süttival pinnal (nt paber, tekstiil jne) ega tuleohtlikus keskkonnas. Laadija kuumeneb töötamise ajal ning tekitab tulekahjuohu.
• Ärge katke laadija ventilatsiooniavasid kinni. Vastasel juhul võib laadija üle kuumeneda ja ei tööta enam korralikult.
• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu pöhjustada.
• Kahjustuste ja aku ebaõige kasutamise korral võivad ka aurud eralduda. Veenduge, et ala on hästi ventileeritud ja kui teie tervises esineb kõrvalnähte, pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
• Väärkasutamise korral vöib akust vedelikku lekkida. Vältige kokkupuudet selle vedelikuga. Juhusliku

kokkupuute korral loputage kokkupuutekohta veega. Kui vedelik satub silma, pöörduge arsti poole.

Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

- Ainult Ühendkuningriigis müüdavad tooted: Teie toode on varustatud BS 1363/A heakskiidetud sisemise kaitsmega elektripistikuga (ASTA heakskiiduga BS 1362 järgi). Kui pistik ei sobi teie pistikupesaga, tuleb volitatud klienditeenindajal see ära lõigata ja selle asemele paigaldada sobiv pistik. Asenduspistiku kaitsme väärtus peab olema sama kui originaalpistikul. Katkestatud pistik tuleb võimaliku lõögiohu vältimiseks kõrvaldada ja seda ei tohi kunagi mujale pistikupessa ühendada.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgnevad hoiatused.

• Eemaldage aku enne hooldustööde või muude kontrolltoimingute või seadme kokkupanemise alustamist.
• Seadme kasutaja tohib teha üksnes käesolevas kasutusjuhendis kirjeldatud hooldustöid. Mahukamate hooldustööde tegemiseks pöörduge hooldusesindusse.
• Ärge puhastage akut või akulaadijat veega. Tugevatoimeline pesuvahend võib kahjustada plastdetaile.
• Kui hooldustöid ei tehta, siis toote kasutusiga lüheneb ja önnetuste oht kasvab.
• Kõigi hooldus- ja parandustööde tegemiseks (eriti seadme ohutusseadiste juures) on vajalik eriväljaõpe. Kui pärast hooldustööde tegemist ei läbi seade kõiki käesolevas kasutusjuhendis kirjeldatud kontrolltoiminguid, siis pöörduge hooldusesinduse poole. Garanteerime, et hooldusesinduses tehakse teie tootele professionaalsel tasemel remondi- ja hooldustööd.
• Kasutage ainult originaalvaruosi.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Trimmerikaitse kinnitamine

1. Seadke trimmerikaitse vastu mootori korpust. (Joon. 32)

2. Paigaldage kaks polti läbi mootori korpuse ja trimmerikaitsme. (Joon. 33)

3. Pingutage polte.

Trimmeripea paigaldamine

1. Pöörake väljuvat völli, kuni veoketta ava satub kohakuti ülekande avaga.
2. Paigaldage kombineeritud tööriist auku, et völl lukustuks.
3. Keerake trimmeripead pääripäeva. (Joon. 34)

Taimekaitsme paigaldamine

1. Paigaldage taimekaitse mootori korpuses olevatesse aukudesse. (Joon. 35)

2. Veenduge, et taimede kaitse saab vabalt ette ja taha liikuda. (Joon. 36)

Konksu seinale paigaldamine

• Paigaldage konks siseruumidesse.
- Hoidke konksu päikesevalguse eest ja öhutemperatuuril -10°C kuni 70°C.
- Paigaldage konks kipsplaadile, puit- või betoonseinale.

ETTEVAATUST: Veenduge, et sein mahutab vähemalt 30 kg raskusi.

- Paigaldage konks 3 kruviga (A) seinale. Vajadusel kasutage seinakorke (B). (Joon. 37)

ETTEVAATUST: Veenduge, et kruvid sobivad teie seinatüübiga.

- Toote hoiustamistarvikute kohta lisateabe saamiseks pöörduge Husqvarna teenindusagendi poole.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Enne toote kasutamist

• Vaadake tööpiirkond üle ja veenduge, et pinnareljeef on teile tuttav. Kontrollige maapinna kallet ja seda, kas leidub takistusi, nt kive, oksi ja kraave.
  • Vaadake seade üldiselt üle.
• Teostage selles juhendis toodud ohutuskontrollid ja hooldus.
• Kontrollige, ega mootor pole määrdunud või mõranenud. Pühkige harja abil mootorilt ära rohulibled ja lehed. Vajadusel kandke kindaid.
• Kontrollige, et trimmipeal ega lõikeosakaitsmel ei oleks kahjustusi ega mõrasid. Kui trimmeripea või lõikeosa kaitse on saanud lõögi või kui nendes on mõrasid, vahetage need välja.
• Veenduge, et köik mutrid ja kruvid oleksid pingutatud.
• Enne toote käivitamist veenduge, et köik katted, kaitsed, käepidemed ja lõikeosad oleksid õigesti kinnitatud ega oleks kahjustatud.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite köigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav.

Hoidke akut ja akulaadijat öigel öhutemperatuuril.

	Öhutemperatuur
Aku kasutamine seadmes	-5 °C — 40 °C

Enne esimest kasutuskorda laadige aku täis.

Märkus: Laadimisprotsess on võimalik ainult siis, kui aku temperatuur jääb lubatud laadimistemperatuuri vahemikku (0–35 °C).

1. Ühendage akulaadija toitejuhe maandatud vooluvörku.

ETTEVAATUST: Veenduge, et vooluvõrgu pinge ja sagedus oleksid öiged.

1. Asetage aku akulaadijasse. Aku on ühendatud akulaadijaga, kui roheline LED-märgutuli vilgub. (Joon. 38) (Joon. 39) (Joon. 40)
2. Aku on täielikult laetud, kui akulaadija roheline LEDmärgutuli põleb. Ärge laadige akut kauem kui 24 tundi.
3. Lahutage akulaadija vooluvõrgust.

ETTEVAATUST: Ärge tömmake toitejuhet.

Aku oleku LED-märgutuli akulaadijal

Akulaadija punane LED-märgutuli (A) ja roheline LED-märgutuli (B) näitavad aku olekut. Vt jaotist Aku oleku LED-märgutuli tootel Ik 163.

(Joon. 41)

Akulaadija LED-tuli Aku olek
P4A 18-C50	Roheline LED-tuli vilgub.	Aku laeb.
P4A 18-C70	Roheline LED-märgutuli vilgub kiiresti.	Aku laeb.
P4A 18-C100	Roheline LED-märgutuli vilgub aeglaselt.	Aku on laetud 80%.
P4A 18-C50	Põleb roheline LED-märgutuli.	Aku on täis lae-tud.
P4A 18-C70
P4A 18-C100
P4A 18-C70	Tõrke LED-mär-gutuli põleb.	Vt jaotist Akulaa-dija Ik 166.
P4A 18-C100	Punane LED-märgutuli vilgub kiiresti.	Vt jaotist Akulaa-dija Ik 166.

Aku oleku LED-märgutuli tootel

Kui aku on tootesse paigaldatud, näitavad toote LED-märgutuled aku olekut.

(Joon. 42)

LED-tuli	Aku olek
LED-tuled 1, 2 ja 3 põlevad.	Täielikult laetud.
LED 1 ja 2 süttivad.	Piisavalt laetud
LED 1 põleb. Aku tase	on madal.
Vilgub LED-tuli 1. Aku	on tühi. Aku oleku indikaa- tor vilgub. Laadige akut. Vt jao- tist Aku laadimine lk 162.

Aku ühendamine seadmega

HOIATUS: Kasutage akut ainult POWER FOR ALL süsteemi 18V toodetega.

1. Veenduge, et aku oleks täis laetud.
2. Lükake aku seadme akupessa. Aku peab hoidikusse libisema kergelt; vastasel korral pole aku õigesti paigaldatud. (Joon. 43)
3. Aku on kohale lukustunud, kui kuulete klöpsatust.

Toote käivitamine

1. Vajutage pikalt nupp ON/OFF seni, kuni süttib roheline LED-tuli. (Joon. 44)

2. Lükake toitelülitit ja toitelüliti lukku. Lõikeseade hakkab pöörlema.

Silmuskäepideme ja teleskoopvõlli reguleerimine

1. Vajutage aasa silmuskäepideme reguleerimisnuppu. (Joon. 45)
2. Seadke silmuskäepide sobiva nurga alla.
3. Vabastage silmuskäepideme reguleerimisnupp.
4. Vabastage võlli hoob. (Joon. 46)
5. Seadistage völlil vajalik pikkus.
6. Sulgege hoob ja keerake kruvid kinni.

Märkus: Järgmisel joonisel olevad kaks silmuskäepideme asendit on möeldud ainult transportimiseks ja/või ladustamiseks.

(Joon. 47)

Automaatse seiskamise funktsioon

Seadmel on automaatne väljalülitusfunktsioon, mis seiskab toote, kui seda ei kasutata. Toode lülitub välja 3 minutes pärast.

Seadme kasutamine

Muru pügamine

1. Hoidke trimmipead nurga all maapinna kohal. Ärge vajutage trimmerijõhvi rohu sisse. (Joon. 48)
2. Lühendage trimmerijöhvi pikkust 8–10 cm (3,15–4 tolli).

Rohu eemaldamine

1. Hoidke trimmeripead maapinna kohal.
2. Kallutage trimmeripead.
3. Lõigake trimmeri jõhvi otsaga rohi tööalal asuvate objektide ümbert.

ETTEVAATUST: Löigake rohi. Kui trimmeri jöhv tabab objekte, siis kiirendab see trimmeri kulumist.

Rohu lõikamine

1. Rohu löikamisel jälgige, et trimmeri jõhv asuks maapinnaga paralleelselt. (Joon. 49)
2. Ära vajuta trimmipead vastu maapinda. See võib seadet kahjustada.
3. Liigutage muru löigates toodet küljelt-küljele. (Joon. 50)

Muru eemalepühkimine

Pöörleva trimmerijöhvi ümber tekkivat öhuvoolu saab kasutada lõigatud muru alalt eemaldamiseks.

1. Hoidke trimmeripead ja jõhvi maapinna kohal maapinnaga paralleelselt.
2. Liigutage trimmipead küljelt küljele ja pühkige muru.

HOIATUS: Uue trimmerijõhvi paigaldamisel puhastage trimmeripea katet, et vältida tasakauluhäireid ja käepidemete vibreerimist. Kontrollige ja vajaduse korral puhastage ka trimmipea muid osi.

1. Vajutage pikalt nuppu ON/OFF, kuni roheline LEDtuli kustub.
2. Vajutage aku vabastusnuppe ja eemaldage aku seadmest. (Joon. 51)

Trimmerijõhvi vahetamine

Vt selle kasutusjuhendi viimast lehekülge.

Toote seiskamine

1. Vabastage toitelüliti ja toitelüliti lukk.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

Alljärgnevalt on esitatud loetelu seadme hooldustöödest, mida peab tegema seadme kasutaja. Lisateavet leiate jaotisest Hooldamine Ik 164.

Hooldusskeem

HOIATUS: Enne hooldustööde alustamist eemaldage aku.

Hooldamine Üks kord	päevas	Üks kord nädalas	Üks kord kuus
Puhastage toote välised osad kuiva lapiga. Ärge kasutage vett. X
Kontrollige, kas käivitus- ja seiskamisnupp töötab korralikult ja on kahjustamata. X
Kontrollige, et toitelüliti ja toitelüliti lukustus töötavad ohutult ja nõuetekohaselt. X
Kontrollige, kas köik juhtseadised töötavad korralikult ja on kahjustamata. X
Hoidke käepidemed kuivad, puhtad ning öli- ja määrdevabad. X
Veenduge, et lõikeosa oleks kahjustamata. Kui lõikeosa on kahjustunud, vaheta- ge see välja.	X
Veenduge, et lõikeosa kaitse oleks kahjustamata. Kui lõikeosa kaitse on kahjus- tunud, vahetage see välja.	X
Veenduge, et mutrid ja kruvid oleksid pingutatud. X
Veenduge, et aku vabastusnupud töötaksid ning lukustaksid aku kindlalt seadme külge.	X
Kontrollige, kas akulaadija on kahjustamata ja töötab korralikult. X
Veenduge, et aku ei oleks kahjustatud. X
Veenduge, et aku oleks laetud. X
Veenduge, et akulaadija ei oleks kahjustatud. X
Kontrollige köiki juhtmeid, liitmikke ja ühendusi. Veenduge, et need poleks kah- justatud ega määrdunud.		X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Aku ja akulaadija kontrollimine

1. Kontrollige, kas akul leidub kahjustusi, nt pragusid.
2. Kontrollige, kas akulaadijal leidub kahjustusi, nt pragusid.
3. Veenduge, et akulaadija ühendusjuhe poleks kahjustatud ja et sellel poleks pragusid.

Seadme, aku ja akulaadija puhastamine

1. Pärast kasutamist puhastage seade kuiva riidelapiga.
2. Puhastage aku ja akulaadija kuiva riidelapiga. Hoidke akujuhikuid puhtana.
3. Enne aku asetamist akulaadijasse või tootesse veenduge, et aku ja akulaadija klemmid oleksid puhtad.

Trimmeripea kontrollimine ja vahetamine

1. Veenduge, et trimmeripea ei ole vigastatud ega pragunenud.
2. Pöörake väljuvat völli, kuni veoketta ava satub kohakuti ülekande avaga.
3. Paigaldage kombineeritud tööriist auku, et völl lukustuks.
4. Keerake trimmeripead vastupäeva. (Joon. 52)
5. Vahetage trimmeripea välja.
6. Paigaldage trimmeripea. Vt jaotist Trimmeripea paigaldamine Ik 161.

Veaotsing

Kasutajaliides

Probleem Võimalikud törked Võimalik lahendus
Roheline käivituse LED-tuli vilgub.	Aku pinge on madal. Laadige akut.
Punane törke LED-tuli vilgub.	Ülekoormus. Lõikeosad ei saa vabalt liikuda. Vabastage lõikeosa.
	Temperatuuri kõrvalekalle. Laske tootel maha jahtuda.
	Toitelülitit ja käivitusnuppu vajutatakse samal ajal.	Laske toitelüliti lahti ja vajutage käivitusnup-pu.
Roheline LED-tuli ja punane LED-tuli vil-guvad vaheldumisi.	Aku on tühi. Laadige akut.
	Aku on kahjustatud. Pöörduge hooldusesindusse.

Akulaadija

Akulaadija LED-tuli Põhjus Lahendus
Põleb roheline LED-märgutuli. (Mudeli P4A 18-C50 puhul)Roheline LED-tuli põ- leb ja punane LED- tuli vilgub. (Mudelite P4A 18-C70 ja P4A 18-C100 puhul)	Aku ei ole akulaadijasse õigesti paigaldatud.	Eemaldage aku laadijast ja paigaldage aku uuesti aku- laadijasse.
	Akuühendused ja akulaadija pis- tikud on määrdunud.	Puhastage akuühendused ja akulaadijate ühendused. Näiteks võite aku mitu korda akulaadijasse sisestada ja seejärel sealt eemaldada.
	Aku on kahjustatud. Vahetage aku välja.
	Laadija tuvastas sisemise tõrke. Veenduge, et kõik akud on täielikult sisestatud. Eema- dage toitepistik ja sisestage uuesti. Kui viga tekib uuesti, paluge volitatud müügijärgsel hoolduskeskusel Husqvar- na akulaadija üle kontrollida.
Põleb roheline LED- märgutuli. (Mudeli P4A 18-C50 puhul)Tõrke LED-märgutuli põleb. (Mudelite P4A 18-C70 ja P4A 18- C100 puhul)	Aku temperatuur on väljaspool laadimisvahemikku.	Oodake, kuni aku temperatuur on lubatud laadimistem- peratuuri vahemikus (0–35°C).
Roheline LED-tuli ei põle. (Mudeli P4A 18- C50 puhul)Roheline LED-tuli ja punane LED-tuli on kustunud. ( (Mudelite P4A 18-C70 ja P4A 18-C100 puhul)	Akulaadija ei ole korralikult voolu- võrtku ühendatud.	Ühendage akulaadija vooluvõrgu pesasse.
	Vigane pistikupesa. Ühendage aku laadija andmesildil näidatud pinge ja sa- gedusega võrtku.
	Pistikupesa, toitekaabel või aku- laadija on kahjustatud.	Kontrollige võrgupinget. Vajadusel pöörduge volitatud hooldustöökoja poole.
Muud tõrked. Muude tõrgete ilmnemise korral veenduge, et toode on välja lülitatud, eemaldage aku ja võtke ühendust volitatud hooldustöökojaga.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

- Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.

- Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).

- Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige köiki kehtivaid riiklikke eeskirju.

- Enne aku pakendisse asetamist katke lahtised kontaktid isoleerteibiga. Asetage aku pakendisse tihkelt, et see ei saaks liikuma hakata.

- Hoiustamise ja transpordi ajaks tuleb aku eemaldada.

- Asetage aku ja akulaadija kohta, mis on kuiv ja mida ei ähvarda niiskus ega jäätumine.

- Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

- Hoidke akut ruumis, mille temperatuur püsib vahemikus -20...+50°C ja kus aku on varjatud otsese päikesevalguse eest.

- Hoidke akulaadijat ruumis, mille temperatuur püsib vahemikus 5 °C kuni 45 °C ja kus akulaadija on varjatud otsese päikesevalguse eest.

- Hoiustage toodet ruumis, kus öhutemperatuur jääb vahemikku -40 °C kuni +60 °C.

- Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 0 °C kuni 35 °C.

• Laadige enne aku pikemaajalist hoiustamist see 30–50% ulatuses täis.
• Hoidke akulaadijat ruumis, mis on suletud ja kuiv.
• Ladustamisel hoidke aku akulaadijast eemal. Ärge lubage lastel ja teistel volitamata isikutel seadmeid puutuda. Hoidke seadmeid lukustatavas ruumis.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage tootel olevat transpordikaitset, et vältida inimeste kehavigastusi ja toote kahjustusi.
• Kinnitage seade transpordi ajaks turvaliselt.
• Hoiustage toodet hoiuruumis horisontaalselt või riputage toode kaasasoleva konksu külge. Vt jaotisest Konksu seinale paigaldamine Ik 162.

(Joon. 53)

Aku, akulaadija ja seadme kasutuselt kõrvaldamine

Allolev sümbol tähendab, et seade ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete vastuvötupunkti. Nii aitate vältida keskkonna ja inimeste kahjustamist.

Lisateavet küsige kohalikelt ametkondadelt, olmejäätmete käitlejatelt või edasimüüjalt.

(Joon. 18)

Märkus: Sümbol asub tootel või toote pakendil.

Tehnilised andmed
Tehnilised andmed

	Aspire T28-P4A
Mootor
Mootori tüüp PMDC
Väljuva völli pöörlemiskiirus, p/m 6800
Lõikelaius, mm 280
Kaal
Kaal ilma akuta (kg) 2,6
Kaal koos akuga (P4A 18-B45 / P4A 18-B70), kg 3,0/3,3
Müratasemed ^22
Helivõimsuse tase, mõõdetud dB(A) 85
Helivõimsuse tase, garanteeritud LWA dB(A) 88
Müratase ^23
Ekvivalentne helirõhutase kasutaja kõrva juures, mõõdetud EN ISO 50636-2-91 järgi, dB(A)	73
Vibratsioonitase ^24
Käepidemete vibratsioonitasemed, mõõdetud EN50636-2-91 järgi, m/s ^2 Eesmise/tagumise originaaltrimmeripeaga.	2,26/1,61

Aku P4A 18-B45 P4A	18-B72
Tüüp Liitiumioonaku Liitiumioonaku
Aku mahtuvus, Ah Vt aku andmete kleebist Vt aku andmete kleebist
Nimipinge, V 18 18
Kaal, kg 0,4 0,7

Heakskiidetud akulaadijad

Akulaadija P4A 18-C50 P4	A 18-C70 P4A 18-C100
Sisendpinge, V Vaadake laadija klassifitseeri-misteavet		Vaadake laadija klassifitsee-rimisteavet	Vaadake laadija klassifit-seerimisteavet
Sagedus, Hz 50-60 50-60	50-60
Võimsus, W	50	70	105
Väljundpinge, alalisvool,V / amprit, A	14,4–18/2	14,4–18/3	14,4–18/4,4

Lisatarvikud

Heakskiidetud tarvikud

Heakskiidetud tarvikud	Tüüp	Lõikeosa kaitsekate, art. nr.
Trimmeripea	A15B M5 (∅ 1,6 mm jõhv)	536 47 32-01

Vastavusdeklaratsioon

EL-i vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Akutoitega murutrimmer

Kaubamärk Husqvarna

Tüüp/mudel Aspire T28-P4A

Identifitseerimine Seerianumbrid alates 2023. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Direktiiv/eeskiri Kirjeldus

2006/42/EÜ „masinadirektiiv“

2014/30/EL „elektromagnetilise ühilduvuse direktiiv“

2000/14/EÜ „seadmete müra kohta käiv direktiiv“

2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/A15:2021, EN 50636-2-91:2014, EN IEC 63000:2018, EN IEC 55014-1:2021; EN IEC 55014-2:2021.

Teavitatud asutus: 0158 DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt jaotisest Tehnilised andmed Ik 167.

Huskvarna, 2023-12-14

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Husqvarna AB uurimis- ja arendusjuht Tehnilise dokumentatsiooni eest vastutaja

CE

Litsentsid

Autoriõigus © 2012–2020 STMicroelectronics

Garantii alla ei kuulu defektid, mis on tingitud tavalisest kulumisest, seadmega hooletust ümberkäimisest, valel otstarbel kasutamisest, volitamata remontimisest või imemisseadme ühendamisest vale pingega.

Kõik õigused kaitstud.

Edasi levitamine ja kasutamine lähte- ja kahendvormingus, muudatustega või ilma, on lubatud, kui on täidetud järgmised tingimused:

• Lähtekoodi edasilevitamisel tuleb säilitada ülaltoodud autoriöiguse teatis, käesolev tingimuste loend ja järgmine lahtiütlus.
• Kahendvormingus levitamisel tuleb dokumentatsioonis ja/või muudes levitamisega kaasas elevates materjalides reprodutseerida ülaltoodud autoriõiguse teatis, käesolev tingimuste loend ja järgmine lahtiütlus.
• STMicroelectronicsi ega ka selle kaasautorite nimesid ei tohi kasutada sellest tarkvarast tuletatud toodete toetamiseks ega reklaamimiseks ilma eelneva kirjaliku loata.

SEDA TARKVARA PAKUVAD AUTORIÕIGUSTE OMANIKUD JA KAASAUTORID SELLISENA NAGU SEE ON NING MIS TAHES OTSESTEST VÕI KAUDSETEST GARANTIIDEST (SEAHULGAS KAUDSED GARANTIID KAUBELDAVUSE JA KONKREETSEKS OTSTARBEKS SOBIVUSE KOHTA) LOOBUTAKSE. AUTORIÕIGUSE OMANIK VÕI KAASAUTORID EI VASTUTA MITTE MINGIL JUHUL OTSESTE, KAUDSETE, JUHUSLIKE, ERILISTE, NÄITLIKE EGA TEKKINUD KAHJUDE EEST (SEALHULGAS ASENDUSKAUPADE VÕI -TEENUSTE HANKIMINE; KASUTAMISE, ANDMETE VÕI KASUMI KADU; VÕI ÄRIKATKESTUS) OLENEMATA PÕHJUSEST JA MIS TAHES VASTUTUSE TEOORIAST, OLENEMATA SELLEST, KAS SEE ON LEPINGULINE, RANGE VASTUTUS VÕI KAHJU (KAASA ARVATUD HOOLETUSEST VÕI MUUL VIISIL TEKKINUD), MIS TULENEVAD MIS TAHES VIISIL SELLE TARKVARA KASUTAMISEST, ISEGI KUI SELLISE KAHJU VÕIMALUSEST TEAVITATAKSE.

Apache 2.0 litsents

Autoriöigus © 2009–2019 Arm Limited. Köik öigused kaitstud.

Versioon 2.0, jaanuar 2004 http://www.apache.org/licenses/

KASUTAMISE, REPRODUTSEERIMISE JA LEVITAMISE TINGIMUSED

1. Möisted.

„Litsents“ tähendab kasutamise, reprodutseerimise ja levitamise tingimusi, nagu on määratletud käesoleva dokumendi jaotistes 1–9. „Litsentsiandja“ tähendab

autoriõiguse omanikku või autoriõiguse omaniku volitatud üksust, kes litsentsi välja annab. „Juriidiline isik“ tähendab tegutseva üksuse ja kõigi teiste üksuste liitu, mis seda üksust kontrollivad, mida kontrollib see üksus või mis on selle üksusega ühise kontrolli all. Selle määratluse tähenduses tähendab „kontroll“ (i) otsest või kaudset õigust panna sellist üksust juhtima kas lepingu alusel või muul viisil või (ii) viiskümmend protsenti (50%) või rohkem käibelolevate aktsiate omandiõigusest või (iii) sellise üksuse tegelikku tulu. „Teie“ tähendab füüsilist või juriidilist isikut, kes kasutab selle litsentsiga antud õigusi. „Allikas“ tähendab eelistatud vormi muudatuste tegemiseks, sealhulgas tarkvara lähtekoodi, dokumentatsiooni allika ja konfiguratsioonifailide tegemiseks. „Objekti“ vorm tähendab mis tahes vormi, mis tuleneb lähtevormi mehaanilisest teisendamisest või tõlkimisest, sealhulgas kompileeritud objektikood, loodud dokumentatsioon ja teisendused muudele meediumitüüpidele. „Teos“ tähendab litsentsi alusel kättesaadavaks tehtud autoriteost, olgu see siis allika või objekti kujul, nagu on näidatud teosesse lisatuna või lisana kaasatud autoriõiguse märkusest (näide on toodud allolevas lisas). „Tuletatud teosed“ tähendab mis tahes allika või objekti vormis teost, mis põhineb teosel või on sellest tuletatud ja mille toimetuslikud muudatused, annotatsioonid, täiendused või muud muudatused kujutavad endast tervikuna originaalteost autorlusest. Selle litsentsi tähenduses ei hõlma tuletatud teosed selliseid teoseid, mis jäävad teose ja tuletatud teoste liidestest eraldatavaks või on nendega ainult lingivad (või nime järgi seovad). „Kaastöö“ tähendab mis tahes autoriteost, kaasa arvatud teose algversioon ja selle teose või selle tuletatud teoste muudatused või täiendused, mille autoriõiguse omanik, tema volitatud isik või juriidiline isik on tahtlikult esitanud litsentsiandjale teosesse lisamiseks. Selle määratluse tähenduses tähendab „esitatud“ mis tahes vormis elektroonilist, suulist või kirjalikku suhtlust, mis saadetakse litsentsiandjale või tema esindajatele, sealhulgas e-postiloendites, lähtekoodi juhtimissüsteemides ja väljaannete jälgimissüsteemides, mida haldab litsentsiandja või litsentsiandja volitatud isik teose diskussiooni ja täiustamise eesmärgil, kuid välja arvatud suhtlus, mille autoriõiguse omanik on selgelt märkinud või muul viisil kirjalikult tähistanud kui „Ei ole kaastöö.“ „Kaasautor“ tähendab litsentsiandjat ja mis tahes füüsilist või juriidilist isikut, kelle nimel litsentsiandja on kaastöö vastu võtnud ja seejärel teosesse lisanud.

1. Autoriõiguse litsentsi andmine.

Vastavalt selle litsentsi tingimustele annab iga kaasautor teile alalise, ülemaailmse, mitteeksklusiivse, tasuta, kasutustasuta ja tühistamatu autoriõiguse litsentsi, et reprodutseerida, valmistada ette tuletatud teoseid, avalikult kuvada, avalikult esitada, all-litsentsida ja

levitada teost ja selliseid tuletatud teoseid allika või objekti kujul.

3. Patendilitsentsi andmine.

Vastavalt selle litsentsi tingimustele annab iga kaasautor teile alalise, ülemaailmse, mitteeksklusiivse, tasuta, kasutustasuta, tühistamatu (välja arvatud selles jaotises märgitud) patendilitsentsi, et teha, lasta teha, kasutada pakkuda teost müüa, müüa, importida ja muul viisil üle anda, kui selline litsents kehtib ainult nende patendinõuete suhtes, mida see kaasautor litsentsib ja mida kaasautor rikub tingimata oma kaastöö(de)ga üksi või nende kaastöö(de) ja teosega ühiselt, millele selline/sellised kaastöö/kaastööd esitati. Kui algatate patendivaidluse mis tahes üksuse vastu (sealhulgas vastuhagi või vastuhagi kohtuasjas), väites, et teos või teoses sisalduv kaastöö kujutab endast otsest või kaastöö patendirikkumist, lõpetavad teile selle teose jaoks selle litsentsi alusel antud patendilitsentsid kehtivuse kohtuvaidluse esitamise kuupäevast alates.

4. Ümberjaotus.

Võite reprodutseerida ja levitada teose või selle tuletatud teoste koopiaid mis tahes kandjal, muudatustega või ilma, ja allika või objekti kujul, tingimusel, et täidate järgmised tingimused:

• Peate andma köigile teistele teose või tuletatud teoste saajatele selle litsentsi koopia; ja
• köik muudetud failid peavad sisaldama konkreetseid märkuseid selle kohta, et muutsite faile; ja – peate säilitama mis tahes levitatavate tuletatud teoste lähtevormis köik autoriöiguse, patendi, kaubamärgi ja omistamise märkused teose allika vormist, välja arvatud need märkused, mis ei puuduta tuletatud teoste ühegi osa. ; ja
• kui teos sisaldab levitamise osana tekstifaili „MÄRKUS“, peavad köik teie levitatavad tuletatud teosed sisaldama loetavat koopiat sellises MÄRKUS-failis sisalduvatest omistamismärkustest, välja arvatud need märkused, mis ei puuduta tuletatud teose ühtegi osa vähemalt ühes järgmistest kohtadest: tekstifailis MÄRKUS, mida levitatakse tuletatud teoste osana; allika vormis või dokumentatsioonis, kui see esitatakse koos tuletatud teostega; või tuletatud teoste loodud kuval, kui ja kus iganes sellised kolmanda osapoole märkused tavaliselt ilmuvad. MÄRKUSE faili sisu on ainult informatiivsel eesmärgil ega muuda litsentsi. Võite lisada oma omistusmärkuseid tuletatud teostesse, mida levitate, koos teose MÄRKUSE tekstiga või selle lisana, eeldusel, et selliseid täiendavaaid omistamismärkuseid ei saa tõlgendada litsentsi muutmisena. Võite lisada oma muudatustele oma autoriõiguse avalduse ja pakkuda täiendavaaid või erinevaid litsentsitingimusi teie muudatuste kasutamiseks, reprodutseerimiseks või levitamiseks või mis tahes sellisele tuletatud teosele tervikuna, tingimusel et kasutate, reprodutseerite ja levitate muul viisil teost, mis vastab käesolevas litsentsis sätestatud tingimustele.

5. Kaastööde esitamine.

Kui te ei ole sõnaselgelt teatanud teisiti, kehtib teie poolt litsentsiandjale tahtlikult töösse lisamiseks esitatud kaastöö selle litsentsi tingimuste ja täiendavate tingimusteta. Olenemata ülaltoodust ei asenda ega muuda miski siinkirjeldatud eraldi litsentsilepingu tingimusi, mille olete litsentsiandjaga selliste kaastööde osas sõlminud.

6. Kaubamärgid.

See litsents ei anna luba kasutada litsentsiandja kaubanimesid, kaubamärke, teenusemärke või tootenimesid, välja arvatud juhul, kui see on vajalik mõistlikuks ja tavapäraseks kasutamiseks töö päritolu kirjeldamisel ja MÄRKUSE faili sisu reprodutseerimisel.

7. Garantiist loobumine.

Välja arvatud juhul, kui kohaldatav seadus seda nõuab või kirjalikult kokku lepitud ei ole, annab litsentsiandja teose kasutusse (ja iga kaasautor annab oma kaastöö) SELLISELT, NAGU SEE ON, ILMA MIS TAHES otseste või kaudsete GARANTIIDETA VÕI TINGIMUSTETA (sealhulgas ilma piiranguteta mis tahes OMANDIÕIGUSE, MITTERIKKUMISE, TURUSTATAVUSE või TEATUD OTSTARBEKS SOBIVUSE garantiideta või tingimusteta). Te vastutate ainuisikuliselt teose kasutamise või edasilevitamise asjakohasuse kindlaksmääramise eest ja võtate endale kõik selle litsentsi alusel antud lubade kasutamisega seotud riskid. 8. Piiratud vastutus. Mitte mingil juhul ja ühegi õigusteooria alusel, s.o. kahjunõuete (sealhulgas hooletuse), lepingu või muul viisil, välja arvatud juhul, kui kohaldatav seadus seda nõuab (nt tahtlikud ja tõsised hooletud teod) või kirjalike kokkulepeteta, ei vastuta kaasautor teie ees kahjude eest, sealhulgas mis tahes otsesed, kaudsed, erilised, juhuslikud või kaudsed kahjud, mis tulenevad sellest litsentsist või teose kasutamisest või suutmatusest seda kasutada (sealhulgas kahjud, mis tulenevad firmaväärtuse kadumisest, tööseisakust, arvutirikkest või talitlushäirest, või mis tahes muud ärilised kahjud või kaotused), isegi kui sellist kaasautorit on selliste kahjude võimalikkusest teavitatud.

9. Garantii või lisavastutuse aktsepteerimine.

Teose või sellest tuletatud teoste edasilevitamisel võite valida, kas soovite pakkuda toetust, garantiid, hüvitist või muid käesoleva litsentsiga kooskõlas olevaid kohustusi ja/või õigusi ning võtta selle eest tasu. Selliseid kohustusi vastu võttes võite tegutseda ainult enda nimel ja oma ainuvastutusel, mitte ühegi teise kaasautori nimel ja ainult siis, kui nõustute hüvitama, kaitsma ja hoidma iga kaasautorit mis tahes vastutuse eest, mis on tekkinud: või nõuded, mis on sellise kaasautori vastu esitatud, kuna nõustute mis tahes sellise garantii või lisavastutusega. TINGIMUSTE LÖPP

Sisällys

Johdanto....172

Turvallisuus....173

Asentaminen....179

Käyttö....180

Huolto.... 182
