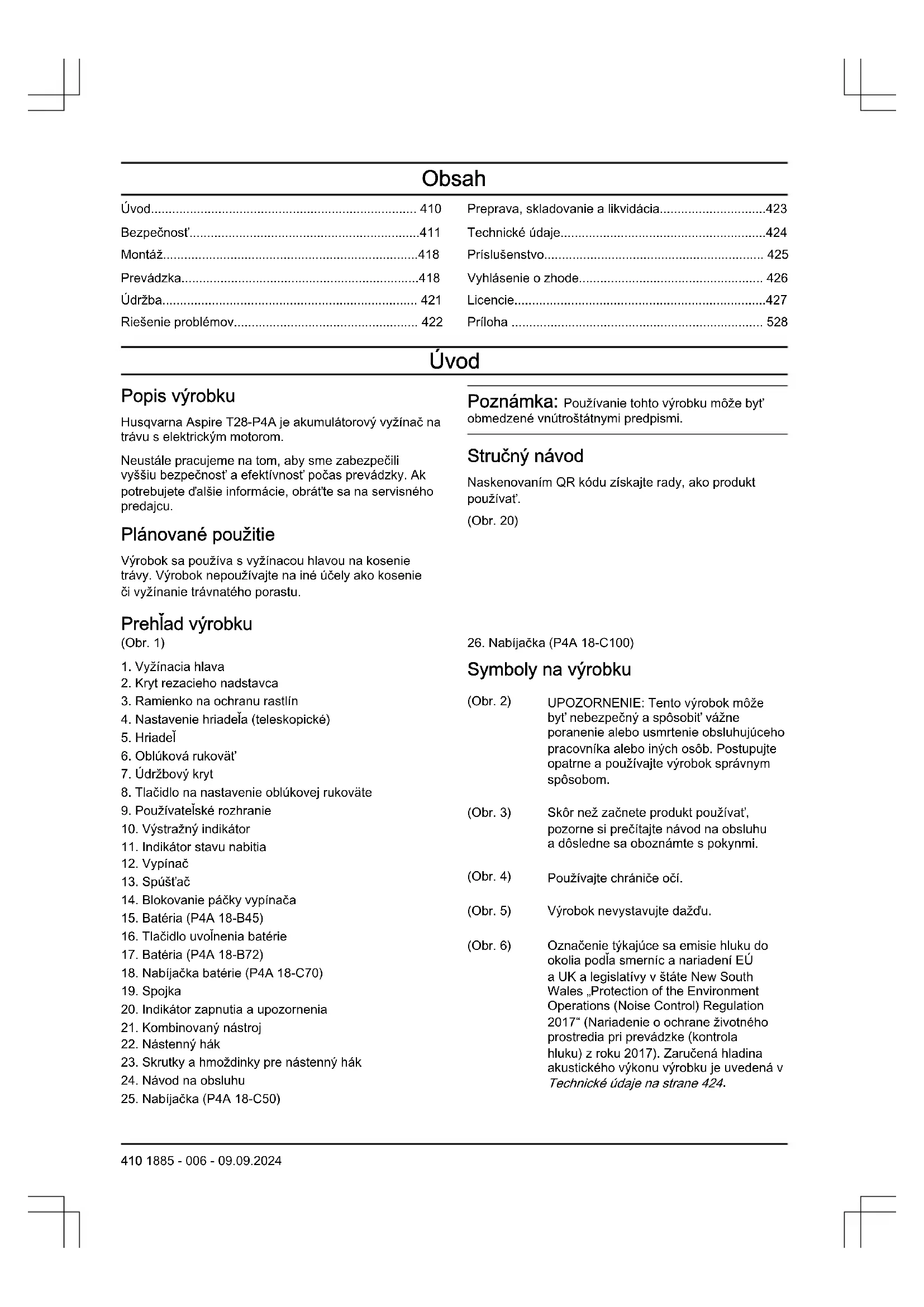

NÁVOD NA OBSLUHU Aspire T28P4A HUSQVARNA

Riešenie problémov.... 422

Preprava, skladovanie a likvidácia....423

Neustále pracujeme na tom, aby sme zabezpečili vyššiu bezpečnost' a efektívnost' počas prevádzky. Ak potrebujete d'alšie informácie, obrát'te sa na servisného predajcu.

Plánované použitie

Výrobok sa používa s vyžínacou hlavou na kosenie trávy. Výrobok nepoužívajte na iné účely ako kosenie či vyžínanie trávnatého porastu.

Prehľad výrobku

(Obr. 1)

1. Vyžínacia hlava

2. Kryt rezacieho nadstavca

3. Ramienko na ochranu rastlín

4. Nastavenie hriadeľa (teleskopické)

5. Hriadeľ

6. Oblúková rukovät'

7. Údržbový kryt

8. Tlačidlo na nastavenie oblúkovej rukoväte

9. Používatelské rozhranie

10. Výstražný indikátor

11. Indikátor stavu nabitia

12. Vypínač

13. Spúšt'ač

14. Blokovanie páčky vypínača

15. Batéria (P4A 18-B45)

16. Tlačidlo uvoľnenia batérie

17. Batéria (P4A 18-B72)

18. Nabíjačka batérie (P4A 18-C70)

19. Spojka

20. Indikátor zapnutia a upozornenia

21. Kombinovaný nástroj

22. Nástenný hák

23. Skrutky a hmoždinky pre nástenný hák

24. Návod na obsluhu

25. Nabíjačka (P4A 18-C50)

Poznámka: Používanie tohto výrobku môže byt' obmedzené vnútroštátnymi predpismi.

Stručný návod

Naskenovaním QR kódu získajte rady, ako produkt používat'.

(Obr. 20)

1. Nabíjačka (P4A 18-C100)

Symboly na výrobku

(Obr. 2) UPOZORNENIE: Tento výrobok môže byť nebezpečný a spôsobit' vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. Postupujte opatrne a používajte výrobok správnym spôsobom.

(Obr. 6) Označenie týkajúce sa emisie hluku do okolia podľa smerníc a nariadení EÚ a UK a legislatívy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Zaručená hladina akustického výkonu výrobku je uvedená v Technické údaje na strane 424.

(Obr. 8) Výrobok alebo jeho obal nepredstavuje komunálny odpad. Recyklujte ho v recyklačnej stanici určenej pre elektrické a elektronické zariadenia.

(Obr. 9) Dávajte si pozor na odhodené predmety.

(Obr. 11) Tento výrobok je v súlade s príslušnými smernicami EÚ.

(Obr. 12) Tento výrobok je v súlade s príslušnými právnymi predpismi Spojeného královstva.

(Obr. 13) Jednosmerný prúd.

(Vzdialenost' medzi strojom a okolostojacimi osobami musí byt' aspoň 15 m (50 stôp).

rrrttxxxx Výkonový štítok alebo laserová tlač zobrazuje výrobné číslo. yyyy je rok výroby a ww je týž- deň výroby.

Symboly na batérii a/alebo na nabíjačke batérií

(Obr. 18)

Tento výrobok re- cyklujte v recyklač- nej stanici určenej pre elektrické a elek- tronické zariadenia. (Uplatňuje sa iba na Európu)

(Obr. 19) Batériu používajte len

vo výrobkoch od partnerov systému POWER FOR ALL.

Nie sme zodpovední za škody na našom výrobku v prípade:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Výrobca

Husqvarna AB

SE-561 82, Huskvarna, Sweden

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

Všeobecné bezpečnostné upozornenia k stroju

VÝSTRAHA: Prečítajte si všetky bezpečnostné upozornenia, pokyny a pozrite si ilustrácie a uvedené technické údaje tohto elektrického nástroja. Nedodržanie všetkých nižšie uvedených pokynov môže spôsobit' zásah elektrickým prúdom, požiar alebo t'ažké zranenia.

Poznámka: Výraz „stroj“ použitý v upozorneniach označuje stroj napájaný z elektrickej siete (s káblom) alebo z akumulátora (bez kábla).

• Akumulátor vždy vyberte, aby nedošlo k náhodnému zapnutiu výrobku. Pred akoukolvek údržbou zariadenia vždy vyberte akumulátor.
• Pred použitím výrobku a po akomkolvek náraze skontrolujte známky opotrebovania alebo poškodenia a podľa potreby vykonajte opravu.
• Skontrolujte pracovnú oblast'. Odstránte všetky voľné predmety, ako sú kamene, úlomky skla, klince, ocelové drôty, šnúry a pod., ktoré by mohli pri strihaní vyletúvat' alebo sa namotat' na rezací nástroj alebo kryt rezacieho nástroja.

- Skontrolujte, či motor nie je znečistený a prasknutý. Očistite motor od trávy a lístia pomocou kefy. V prípade potreby noste rukavice.

- Skontrolujte, či je výrobok v úplnom poriadku. Skontrolujte, či sú všetky matice a skrutky zatiahnuté.

- Skontrolujte či vyžínacia hlava a kryt vyžínacej hlavy nie sú poškodené alebo prasknuté. Vyžínaciu hlavu alebo ochranný kryt vymeňte, pokiaľ boli vystavené nárazom, alebo ak sú niekde prasknuté. Vždy používajte správny odporúčaný ochranný kryt zodpovedajúci používanému rezaciemu nadstavcu. Pozri kapitolu Technické dáta.

- Používatel výrobku musí zabezpečit', aby sa počas práce nemohli žiadni ľudia ani zvieratá priblížit' do vzdialenosti 15 metrov od výrobku. Pokiaľ v rovnakom priestore pracujú niekoľkí používatelia, bezpečná vzdialenost' medzi nimi musí byt' minimálne 15 metrov.

- Pred použitím vykonajte celkovú kontrolu výrobku. Pozrite si plán údržby.

- Použitie môže byt' regulované národnými alebo miestnymi predpismi. Dodržiavajte príslušné predpisy.

- So strojom nepracujte v prostredí, kde sa nachádzajú horlavé tekutiny, plyny alebo prach. Stroje spôsobujú iskrenie, ktorým sa môže vznietit' prach alebo výpary.

- Nedovoľte, aby sa v blízkosti práce so strojom zdržiavali deti alebo iné osoby. Rušivé podnety môžu spôsobit' stratu kontroly.

- Zástrčky stroja musia byt' vhodné na pripojenie do zásuvky. Nikdy a žiadnym spôsobom nemodifikujte elektrickú zástrčku. Pri uzemnených

strojoch nepoužívajte žiadne adaptérové zástrčky. Nemodifikované zástrčky a zhodné zásuvky znižujú riziko úrazu elektrickým prúdom.

• Zabráňte telesnému kontaktu s uzemnenými plochami, napríklad s potrubím, radiátormi, sporákmi a chladničkami. Ak je vaše telo uzemnené, riziko úrazu elektrickým prúdom je zvýšené.
• Stroje nevystavujte pôsobeniu dažďa ani vlhkosti. Vniknutie vody do stroja zvyšuje riziko zásahu elektrickým prúdom.
• Nepoužívajte kábel nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, t'ahanie ani odpájanie stroja. Kábel chráně pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa čast'ami. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
• Pokial pracujete so strojom vonku, používajte len taký predlžovací kábel, ktorý je určený pre exteriér. Používanie kábla určeného do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.
• Pokiaš sa nemôžete vyhnút' prevádzke stroja vo vlhkom prostredí, použite zásuvku s prúdovým chráničom. Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

Osobná bezpečnost'

• Pracujte obozretne, dávajte pozor a pri používaní stroja postupujte rozumne. Stroj nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvílka nepozornosti pri používaní strojov môže viest' k vážnemu zraneniu.
• Používajte osobné ochranné pomôcky. Vždy noste ochranné prostriedky očí. Používanie osobných ochranných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu podľa druhu a spôsobu použitia elektrického náradia, znižujú riziko poranenia.
• Zabráňte neúmyselnému spusteniu zariadenia. Pred pripojením k elektrickej sieti alebo akumulátoru, zdvihnutím alebo prenášaním stroja overte, či je vypínač vo vypnutej polohe. Pokiaľ máte pri prenášaní strojov prst na spínači alebo pokiaľ sú stroje v zapnutom stave pripojené na zdroj prúdu, môže dôjst' k úrazom.
• Predtým, ako stroj zapnete, odstráňte z neho nastavovací klůč alebo klůč na matice. Nástroje alebo klůče, ktoré sa nachádzajú v rotujúcich častiach stroja, môžu spôsobit' úraz.
• Nenaťahujte sa príliš d'aleko. Vždy si udržiavajte rovnováhu a správny postoj. Tým môžete stroj v neočakávaných situáciách lepšie kontrolovat'.
• Vhodne sa oblečte. Nenoste voľné oblečenie alebo šperky. Udržujte svoje vlasy a oblečenie mimo dosahu pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytit' v pohyblivých častiach.
• Ak je možné pripojit' zariadenia na odsávanie a zber prachu, overte, či sú tieto zariadenia pripojené a či

sa správne používajú. Používanie zberača prachu môže obmedzit' nebezpečenstvá týkajúce sa prachu.

• Aj keď ste po viacnásobnom používaní so strojom oboznámení, nenechajte sa ukolísat' falošným pocitom bezpečia a neprestaňte dbat' na bezpečnostné pravidlá pre stroj. Nepozorné konanie môže v zlomku sekundy viest' k t'ažkým poraneniam.
• Emisia vibrácií počas používania stroja sa môže lišit' od deklarovanej celkovej hodnoty v závislosti od spôsobu, akým je stroj použitý. Obsluha je povinná identifikovat' a prijat' opatrenia pre zaistenie vlastnej bezpečnosti, ktoré sú založené na odhade podmienok pri danom použití nástroja (pritom je potrebné vziat' do úvahy všetky časti prevádzkového cyklu, ako napríklad čas, ked' je zariadenie vypnuté, čas, ked' je stroj v pohotovostnom stave a čas, ked' je stroj spustený).

Používanie a starostlivost' o stroj

• Stroj nepreťažujte. Pre svoju prácu používajte vždy len na to určený stroj. S vhodným strojom sa vám v danom rozsahu výkonu bude pracovat' lepšie a bezpečnejšie.
• Nepoužívajte stroj, ktorý má pokazený spínač. Stroj, ktorý sa nedá zapnút' a vypnút', je nebezpečný a musí sa opravit'.
• Pred akýmkol'vek nastavovaním, výmenou príslušenstva alebo skladovaním stroja odpojte zástrčku od zdroja napájania alebo vyberte akumulátor zo stroja, ak je vyberatelný. Toto bezpečnostné opatrenie zabráni neúmyselnému štartu stroja.
• Nepoužívaný stroj uskladnite mimo dosahu detí. Nedovolte, aby stroj používali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Stroje sú nebezpečné, pokiaľ ich používajú neskúsené osoby.
• Vykonávajte údržbu strojov a príslušenstva. Kontrolujte, či sa pohyblivé diely voľne pohybujú a nezasekávajú sa, či nie sú niektoré diely zlomené alebo tak poškodené, že by mohli ovplyvnit funkciu stroja. Poškodené diely stroja nechajte pred použitím opravit'. Mnohé úrazy sú spôsobené nesprávnou údržbou strojov.
• Rezacie nástroje udržiavajte nabrúsené a v čistote. Správne udržiavané rezacie stroje s ostrými hranami sú menej náchylné na uviaznutie a ľahšie sa ovládajú.
• Stroj, príslušenstvo, ostrie a pod. používajte v súlade s týmito pokynmi, pričom vezmite do úvahy pracovné podmienky a typ vykonávanej práce. Použitie stroja na iné ako určené účely môže viest' k nebezpečným situáciám.
• Rukoväti a úchytné povrchy udržiavajte suché, čisté a neznečistené olejom a mazivom. Klzké rukoväte a plochy rukoväte znemožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

Používanie nástroja napájaného akumulátorom a starostlivost' oň

• Nabíjajte iba pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže pri použití s iným akumulátorom predstavovat' nebezpečenstvo požiaru.
• Výrobok používajte iba s presne určenými akumulátormi. Pri použití akéhokol'vek iného akumulátora môže hrozit' nebezpečenstvo poranenia a požiaru.
• Ked' sa akumulátor nepoužíva, udržujte ho mimo dosahu kovových predmetov, ako sú spony na papier, mince, klúče, klince, skrutky alebo iné drobné kovové predmety, ktoré môžu vytvorit' spoj medzi svorkami. Skratovanie svoriek akumulátora môže spôsobit' popáleniny alebo požiar.
• Pri neopatrnom zaobchádzaní môže z akumulátora uniknút' tekutina. Nedotýkajte sa jej. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vyhladajte aj lekársku pomoc. Kvapalina vystrekujúca z akumulátora môže spôsobit' podráždenie alebo popáleniny.
• Nepoužívajte poškodený alebo upravený akumulátor alebo nástroj. Poškodené alebo upravené akumulátory môžu mat' za následok nepredvídateľné fungovanie a spôsobit' požiar, výbuch alebo predstavovat' nebezpečenstvo poranenia.
• Akumulátor alebo nástroj nevystavujte ohňu alebo nadmerne vysokým teplotám. Pri vystavení ohňu alebo teplote nad 130 °C / 265 °F môžu spôsobit' výbuch.
• Dodržiavajte všetky pokyny na nabíjanie a pri nabíjaní nevystavujte akumulátor alebo nástroj teplotám, ktoré sú mimo teplotného rozsahu uvedeného v pokynoch. Pri nesprávnom nabíjaní alebo pri vonkajších teplotách mimo uvedeného rozsahu hrozí poškodenie akumulátora a zvyšuje sa nebezpečenstvo požiaru.

Služba

• Stroj zverte do opravy iba kvalifikovanému odborníkovi a používajte iba originálne náhradné diely. Iba tak je možné zaistiť zachovanie bezpečnosti stroja.
• Poškodené akumulátory nikdy neservisujte sami. Servis akumulátora smie vykonávat' len výrobca alebo autorizovaný servis.

Nie je možné predvídat' každú situáciu, ktorá môže nastat'. Vždy konajte opatrne a riad'te sa zdravým rozumom. Vyvarujte sa každej situácie, ktorá podla vás presahuje vaše možnosti. Ak si ani po prečítaní týchto pokynov nie ste istý, ako so strojom zaobchádzat', obrát'te sa na odborníka.

VÝSTRAHA: Nikdy nedovoľte det'om používat' stroj alebo sa zdržiavat' v jeho blízkosti. Kedže stroj sa ľahko štartuje, deti môžu byť schopné naštartovať ho, pokiaľ nie sú pod neustálym dohľadom. To môže znamenat' riziko vážneho poranenia. Preto odpojte batériu, ked' stroj nie je pod dohľadom.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Batériu vyberte, aby nedošlo k náhodnému zapnutiu výrobku.
• Tento výrobok môže byť nebezpečný, ak nie ste opatrní alebo ho používate nesprávne. Tento výrobok môže spôsobit' vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb.
• Výrobok nepoužívajte, ak sa zmenili jeho pôvodné technické špecifikácie. Nevymieňajte diely výrobku bez schválenia výrobcu. Používajte len diely schválené výrobcom. Nesprávna údržba môže mat' za následok poranenie alebo smrt'.
• Pred používaním výrobok skontrolujte. Pozrite si časť Skontrolujte pred naštartovaním na strane 412 a Pred obsluhou zariadenia na strane 419. Nepoužívajte výrobok, ktorý je poškodený alebo nefunguje správne. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode.
• Deti musia byt' pod dohladom, aby sa zabezpečilo, že sa s výrobkom nehrajú. Nikdy nedovolte det'om a iným osobám, ktoré nie sú vyškolené v používaní výrobku a/alebo batérie, používať alebo opravovať výrobok alebo batériu. Vek operátora môžu stanovovať miestne zákony.
• Výrobok skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osób.
  • Výrobok skladujte mimo dosahu detí.
• Za žiadnych okolností nemeňte pôvodnú konštrukciu výrobku bez schválenia od výrobcu. Vždy používajte originálne príslušenstvo. Nepovolené zmeny alebo príslušenstvo môžu viest' k vážnemu poraneniu alebo smrti obsluhy a ostatných osôb.

Poznámka: Používanie môže byt' regulované vnútroštátnymi alebo miestnymi právnymi predpismi. Dodržiavajte príslušné predpisy.

Bezpečnostné pokyny pre prevádzku

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Zariadenie nepoužívajte počas nepriaznivých poveternostných podmienok, najmä ak hrozí riziko bleskov. Zníži sa tým riziko zasiahnutia bleskom.
• Skontrolujte, či sa v priestore, kde sa má zariadenie používať, nenachádzajú voľne žijúce živočíchy. Počas prevádzky zariadenia môže dôjst' k zraneniu voľne žijúcich živočíchov.
• Pozorne skontrolujte priestor, v ktorom sa bude zariadenie používat', a odstráňte všetky kamene, káble, kosti a iné cudzie predmety. Vymršt'ované predmety môžu spôsobit' poranenie osôb.
• Pred používaním zariadenia vždy vizuálne skontrolujte, či nie sú nôž a zostava noža poškodené. Poškodené diely zvyšujú riziko poranenia.
• Neodstraňujte ochranné kryty. Ochranné kryty musia byt' v dobrom prevádzkovom stave a správne osadené. Uvoľnený, poškodený alebo nesprávne fungujúci ochranný kryt môže viest' k zraneniu osôb.
• Všetky vstupné otvory chladiaceho vzduchu udržiavajte čisté od zvyškov. Upchaté vstupné otvory vzduchu a zvyšky môžu viest' k prehriatiu alebo riziku požiaru.
• Noste ochranné prostriedky očí a sluchu. Používaním náležitých ochranných prostriedkov sa zníži riziko zranenia.
• Počas používania zariadenia vždy noste protišmykovú a ochrannú obuv. Ak ste bosí alebo máte obuté otvorené sandále, toto zariadenie nepoužívajte. Zníži sa tým riziko poranenia chodidiel kontaktom s pohybujúcim sa nožom.
• Počas používania zariadenia vždy noste odev, ktorý vám zakrýva nohy, ako sú nohavice. Kontakt s pohybujúcim sa nožom alebo lankom môže spôsobit' zranenie.
• Počas používania zariadenia nedovoľte okolostojacim približovat' sa. Vymršťované úlomky môžu mat' za následok vážne zranenie.
• Zariadenie nepoužívajte nad výškou pása. Pomôže to zabrániť neúmyselnému kontaktu noža a umožňuje to lepšiu kontrolu nad zariadením v neočakávaných situáciách.
• Pri používaní zariadenia v mokrej tráve buděte opatrný. Pri práci so zariadením kráčajte, nebežte. Znižuje sa tým riziko pošmyknutia, spadnutia a následného zranenia.
• Zariadenie nepoužívajte na nadmerne strmých svahoch. Znižuje sa tým riziko straty kontroly, pošmyknutia, spadnutia a následného zranenia.
• Pri práci na svahoch vždy dbajte na to, aby ste mali pevné postavenie, vždy pracujte naprieč svahom, nikdy smerom nahor alebo nadol a budte mimoriadne opatrný pri zmene smeru. Znižuje sa tým riziko straty kontroly, pošmyknutia, spadnutia a následného zranenia.

• Všetky napájacie káble a ostatné káble udržiavajte mimo oblasti rezania. Napájacie káble alebo iné káble môžu byt' skryté v živých plotoch alebo kríkoch a lanko alebo nôž ich môže náhodne preseknút'.

• Všetky časti tela udržiavajte mimo dosahu pohybujúceho sa noža alebo lanka vyžínača. Neodstraňujte zo zariadenia materiál, kým nie je odpojené od napájania. Pohybujúci sa nôž alebo lanko vyžínača môže spôsobit' vážne zranenie.

• Zariadenie prenášajte vypnuté a mimo tela. Správnou manipuláciou so zariadením sa zníži pravdepodobnosť náhodného kontaktu s pohybujúcim sa nožom alebo lankom vyžínača.
• Používajte len náhradné rezné hlavy a nože alebo lanká vyžínača stanovené výrobcom. Nože alebo lanká vyžínača nenahrádzajte kovovými drôtmi alebo čepelami. Nesprávne náhradné diely môžu spôsobit' stratu kontroly, poškodenie a poranenie.

Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Pri používaní produktu vždy používajte schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit' vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.

- Používajte schválené chrániče očí. Ak používate štít, musíte tiež používat' schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedat' norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EU.

(Obr. 22)

• Ked' je to potrebné, používajte rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.
  (Obr. 23)

- Používajte ochrannú obuv s ocelovou špičkou a protišmykovými podrážkami.

(Obr. 24)

- Používajte odev vyrobený z pevnej tkaniny. Vždy noste pevné, dlhé nohavice a dlhé rukávy. Nepoužívajte volný odev, ktorý sa môže zachytit' v konároch a vetvách. Nepoužívajte šperky, krátke nohavice ani sandále. Nechod'te bosí. Vlasy si bezpečne uchyt'te nad úrovňou ramien.

- Majte poruke vybavenie prvej pomoci.

(Obr. 25)

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

V tejto časti je opísané bezpečnostné vybavenie výrobku, jeho účel a postup, ako vykonávať kontroly a údržbu, aby bola zabezpečená jeho správna činnost'. Pozrite si pokyny v časti Úvod na strane 410kde nájdete informácie o umiestnení týchto časti na výrobku.

Ak údržba výrobku nebude vykonávaná správne, skráti sa tým jeho životnosť a zvýši sa riziko nehodovosti. Servis a/alebo opravy musia byť vykonané odborne. Ak potrebujete podrobnejšie informácie, obrát’te sa na najbližší servis.

VÝSTRAHA: Nikdy nepoužívajte výrobok, ktorý má chybné bezpečnostné prvky. Bezpečnostné vybavenie výrobku sa musí kontrolovat' a udržiavat' tak, ako je to opísané v tejto časti. Ak výrobok neprejde niektorou z kontrol, obrát'te sa na servisného zástupcu na účel opravy.

VAROVANIE: Všetky servisné a opravné práce na stroji si vyžadujú špeciálne školenie. Toto najmä platí o bezpečnostnom vybavení výrobku. Ak stroj neprejde niektorou z kontrol popísaných nižšie, doneste ho do servisnej dielne. Pri kúpe ktoréhokol'vek z našich výrobkov vám zaručujeme dostupnosť odborných opráv a servis. Ak maloobchodný predajca, ktorý vám predáva stroj nie je servisný zástupca, požiadajte ho o adresu najbližšej servisnej dielne.

Kontrola používateľského rozhrania

Zelené indikátory LED (A) zobrazujú stav batérie, ked' je výrobok zapnutý, ale nie je v prevádzke.

a) Výrobok je zapnutý, ked' svieti zelený indikátor LED (A).
b) Výrobok je vypnutý, ked' nesvieti zelený indikátor LED (A).

1. V časti Riešenie problémov na strane 422ak sa rozsvieti alebo bliká výstražný indikátor (C).

1. Ubezpečte sa, či je páčka vypínača zaistená, keď je poistka páčky vypínača vo svojej východiskovej polohe. (Obr. 28)

2. Stlačte páčku vypínača a uistite sa, či sa po uvoľnení vráti do pôvodnej polohy. (Obr. 29)

3. Dbajte na to, aby sa páčka vypínača a poistka páčky vypínača pohybovala voľne a aby spätná pružina správne fungovala. (Obr. 30)

4. Zapnite výrobok. Pozrite si čast' Zapnutie výrobku na strane 420.
5. Uvoľnite páčku vypínača a skontrolujte, či sa rezací nadstavec úplne zastavil.

Kontrola krytu rezacieho nadstavca

VÝSTRAHA: Nepoužívajte rezací nadstavec bez schváleného a správne nasadeného krytu rezacieho nadstavca. Vždy používajte odporúčaný ochranný kryt zodpovedajúci používanému rezaciemu nadstavcu, pozrite si čast' Technické údaje na strane 424. Použitie nesprávného alebo poškodeného krytu rezacieho nadstavca by mohlo zapríčinit' osobné poranenie.

Kryt rezacieho nadstavca slúži na zastavenie predmetov vymrštených smerom k obsluhe. Kryt rezacieho nadstavca tiež zamedzuje vzniku zranení spôsobených dotykom s rezacím nadstavcom.

1. Vypnite motor.
2. Pohladom skontrolujte prítomnost' prípadných poškodení, napríklad prasklín.
3. Ak je kryt rezacieho nadstavca poškodený, vymeňte ho.

Rezné zariadenie

Vyberte správne rezné zariadenie a vykonajte údržbu rezného zariadenia s cielom:

• získat' maximálny výkon rezania,
• zvýšit' životnost' rezného zariadenia.

VÝSTRAHA: Používajte len rezacie nástavce s odporúčanými ochrannými prvkami! Pozrite si čast' Technické údaje na strane 424. Vyhľadajte si pokyny týkajúce sa rezacích nadstavcov, aby ste našli správne uchytenie žacieho lanka a zvolili správny priemer žacieho lanka.

VÝSTRAHA: Poškodené rezacie nástroje môžu zvýšit' riziko nehôd.

Vyžínacia hlava

• Používajte iba odporúčané vyžínacie hlavy a žacie lanká.
• Používajte iba odporúčané rezacie nadstavce.
• Menšie stroje vyžadujú menšie vyžínacie hlavy a naopak.
• Dížka žacieho lanka je dôležitá. Dlhšie žacie lanko si vyžaduje silnejší stroj než kratšie lanko s rovnakým priemerom.
• Uistite sa, či je rezací zub na kryte vyžínacej hlavy nepoškodený. Tento zub presne odrezáva žacie lanko na potrebnú dížku.
• Ak chcete predížit' životnosť žacieho lanka, pred použitím ho namočte na pár dní do vody.

Bezpečnost' batérie

VÝSTRAHA: Prečítajte si všetky bezpečnostné a všeobecné pokyny. Nedodržanie bezpečnostných a všeobecných pokynov môže spôsobit' úraz elektrickým prúdom, požiar alebo vážne zranenie. Uschovajte si všetky bezpečnostné informácie a všeobecné pokyny pre budúce použitie.

• Tieto bezpečnostné pokyny platia len pre 18 V lítiové nabíjateľné batérie pre systém POWER FOR ALL.
• Nabijateľné batérie používajte len vo výrobkoch od partnerov systému POWER FOR ALL. 18 V nabijateľné označené štítkom POWER FOR ALL sú úplne kompatibilné s nasledujúcimi výrobkami:
  – všetkými výrobkami systému 18 V batérií POWER FOR ALL,
  – všetkými 18 V výrobkami od partnerov systému POWER FOR ALL.

- Dodržujte odporúčania týkajúce sa batérie v návode na obsluhu výrobku. Len tak možno nabíjateľnú batériu a výrobok používat' bez nebezpečenstva a nabíjateľné batérie chránit' pred nebezpečným pret'ažením.

- Batérie nabíjajte iba pomocou nabíjačiek odporúčaných výrobcom alebo partnermi systému POWER FOR ALL. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže predstavovat' riziko požiaru, ak sa používa s inou batériou.

- Akumulátor sa dodáva čiastočne nabitý. Aby ste zaistili plnú kapacitu akumulátora, pred prvým použitím elektrického náradia akumulátor úplne nabite v nabíjačke.

- Akumulátor uchovávajte mimo dosahu detí.

- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.

• V prípade poškodenia a nesprávného používania akumulátora sa môžu uvoľňovat' výpary. Batéria sa môže vznietit' alebo vybuchnút'. Zabezpečte dobré vetranie priestoru a v prípade akýchkolívek nežiaducich účinkov vyhladajte lekársku pomoc. Výpary môžu dráždit' dýchací systém.

• Pri nesprávnom používaní alebo pri poškodení akumulátora z neho môže vystreknút' horlává kvapalina. Zabráňte kontaktu s touto kvapalinou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa kvapalina dostane do kontaktu s očami, vyhladajte d'alšiu lekársku pomoc. Kvapalina vytekajúca z akumulátora môže spôsobit' podráždenie alebo popáleniny.
• Ak je akumulátor poškodený, kvapalina môže uniknút' a dostat' sa na okolité povrchy. Skontrolujte zasiahnuté časti. Vyčistite tieto časti alebo ich v prípade potreby vymeňte.
• Akumulátor neskratujte. Ked' sa akumulátor nepoužíva, udržujte ho mimo dosahu kovových predmetov, ako sú spony na papier, mince, klúče, klince, skrutky alebo iné drobné kovové predmety, ktoré môžu vytvorit' spoj medzi svorkami. Skratovanie svoriek akumulátora môže spôsobit' popáleniny alebo požiar.
• Akumulátor môžu poškodit špicaté predmety, ako sú klince alebo skrutkovače, alebo sila pôsobiaca zvonka. Môže dôjst' k vnútornému skratu, ktorý spôsobí vznietenie, dymenie, výbuch alebo prehriatie akumulátora.
• Poškodené akumulátory nikdy neservisujte sami. Servis akumulátora smie vykonávat' len výrobca alebo autorizovaný servis.
• Chránte akumulátor pred teplom, napr. pred dlhodobým intenzívnym slnečným žiarením, ohňom, nečistotami, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu a skratu.
• Batériu vo výrobku používajte iba vtedy, keď je teplota okolitého prostredia v rozsahu -5 °C — 40 °C.
• Batériu skladujte len v prostredí s teplotou medzi -20 °C — 50 °C. V lete batériu napríklad neponechávajte v automobile. Pri teplotách <0 °C môže u niektorých zariadení dôjst' k strate napájania.
• Akumulátor nabíjajte len pri teplote okolitého prostredia medzi 0 °C — 35 °C. Nabíjanie mimo tohto teplotného rozsahu môže zvýšiť riziko poškodenia akumulátora a predstavovat’ riziko požiaru.

VYSTRAHA: Prečítajte si všetky bezpečnostné a všeobecné pokyny. Nedodržanie bezpečnostných a všeobecných pokynov môže spôsobit' úraz elektrickým prúdom, požiar alebo vážne zranenie. Tieto pokyny uchovávajte na bezpečnom mieste. Nabíjačku používajte len vtedy, ak dokážete plne posúdit' všetky funkcie a vykonávat' ich bez obmedzení, alebo ak ste dostali príslušné pokyny.

- Táto nabíjačka nie je určená na to, aby ju používali deti alebo osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami

alebo s nedostatkom skúseností a vedomostí. Túto nabíjačku smú používat' deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokiaľ sú pod dohladom osoby zodpovednej za ich bezpečnost' alebo ňou boli poučené o bezpečnom používaní nabíjačky a chápu súvisiace riziká. V opačnom prípade hrozí nebezpečenstvo pochybení pri prevádzke a zranení.

• Nenechávajte deti osamote, keď nabíjačku používate, čistíte alebo na nej vykonávate údržbu. Zabezpečíte tak, že sa deti nebudú s nabíjačkou hrat'.
• Slúži výhradne na nabíjanie 18 V akumulátorov systému POWER FOR ALL s kapacitou od 1,5 Ah. Napätie akumulátora sa musí zhodovat's nabíjacím napätím nabíjačky pre batérie. Nenabíjajte žiadne nenabíjateľné akumulátory. V opačnom prípade hrozí nebezpečenstvo požiaru a výbuchu.
• Nabíjačku používajte len v uzavretých priestoroch a nevystavujte ju vlhkosti. Ak sa do elektrického nástroja dostane voda, zvyšuje sa nebezpečenstvo úrazu elektrickým prúdom.
• Nabíjačku udržiavajte čistú. Nečistoty predstavujú riziko úrazu elektrickým prúdom.
• Pred použitím vždy skontrolujte nabíjačku, kábel a zástrčku. Ak zistíte akékolvek poškodenie, prestaňte nabíjačku používať. Nabíjačku svojpomocne neotvárajte a dajte ju opravit’ iba spoločnosti Husqvarna alebo autorizovanému servisnému stredisku pre popredajné služby, ktoré používa iba originálne náhradne diely. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko úrazu elektrickým prúdom.
• Nabíjačku nepoužívajte na lahko zápalnom povrchu (napr. papier, textílie atd.) alebo v horlavom prostredí. Hrozí nebezpečenstvo požiaru v dôsledku zahrievania nabíjačky počas prevádzky.
• Nezakrývajte vetracie otvory nabíjačky. V opačnom prípade sa môže nabíjačka prehriat' a prestat' správne fungovat'.
• Nabíjajte iba pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže pri použití s iným akumulátorom predstavovat' nebezpečenstvo požiaru.
• V prípade poškodenia a nesprávného používania akumulátora sa tiež môžu uvoľňovat' výpary. Zabezpečte dobré vetranie priestoru a v prípade akýchkolvek nežiaducich účinkov vyhladajte lekársku pomoc. Výpary môžu dráždit' dýchací systém.
• Pri nevhodnom používaní môže z akumulátora vyprsknút' kvapalina. Zabráňte kontaktu s touto kvapalinou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa kvapalina dostane do kontaktu s očami, vyhladajte d'alšiu lekársku pomoc. Kvapalina vytekajúca z akumulátora môže spôsobit' podráždenie alebo popáleniny.
• Výrobky predávané len vo Veľkej Británii: Váš výrobok je vybavený schválenou elektrickou

zástrčkou podľa normy BS 1363/A s vnútornou poistkou (schválenie ASTA podľa normy BS 1362). Ak zástrčka nie je vhodná pre vašu zásuvku, mal by ju odrezat' autorizovaný zástupca zákazníckeho servisu a na jej miesto nasadit' vhodnú zástrčku. Náhradná zástrčka by mala mat' rovnakú klasifikáciu poistky ako pôvodná zástrčka. Odrezaná zástrčka sa musí zlikvidovat', aby sa predišlo možnému nebezpečenstvu úrazu elektrickým prúdom, a nikdy by sa nemala zasúvat' do sieťovej zásuvky na inom mieste.

VÝSTRAHA: Skôr než začnete s údržbou výrobku, prečítajte si nasledujúce výstrahy.

- Pred vykonávaním údržby, inými kontrolami alebo zmontovaním produktu vyberte batériu.

• Obsluha je povinná vykonávat' iba údržbu a servisné úkony uvedené v tomto návode na obsluhu. O vykonanie rozsiahlejšej údržby alebo servisu požiadajte svojho servisného zástupcu.
• Batériu ani nabíjačku batérií nečistite vodou. Silné čistiace prostriedky môžu spôsobit' poškodenie plastov.
  • V prípade zanedbania údržby sa skracuje životnosť výrobku a zvyšuje sa riziko vzniku nehôd.
• Na vykonávanie všetkých servisných a opravných úkonov, najmä na bezpečnostných zariadeniach na výrobku, je potrebné špeciálne odborné vzdelanie. Ak po vykonaní údržby nie je možné úspešne vykonat' všetky kontroly v tomto návode na obsluhu, požiadajte o pomoc servisného predajcu. Zaručujeme, pre tento výrobok sú k dispozícii profesionálne opravné a servisné služby.
• Používajte iba originálne náhradné diely.

Montáž

Úvod

VÝSTRAHA: Pred montážou výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

Montáž krytu výžínacej hlavy

1. Priložte kryt vyžinača ku krytu motora. (Obr. 32)
2. Prestrčte 2 skrutky cez kryt motora a kryt vyžínača. (Obr. 33)
3. Utiahnite skrutky.

1. Otáčajte výstupný hriadel, kým sa otvor na hnacom disku nezarovná s otvorom na skrini prevodovky.
2. Nainštalujte kombinovaný nástroj do otvoru na zaistenie hriadeľa.
3. Otočte vyžínaciu hlavu v smere hodinových ručičiek. (Obr. 34)

Montáž ochranného krytu rastlín

1. Namontujte ochranný kryt rastlín do otvorov na kryte motora. (Obr. 35)

2. Skontrolujte, či sa ochranný kryt rastlín môže voľne pohybovat' dopredu a dozadu. (Obr. 36)

• Hák nainštalujte vo vnútri.
• Hák uchovávajte mimo slnečného žiarenia a pri okolitej teplote prostredia od -10 °C do 70 °C.
• Hák inštalujte na sadrokartón, drevenú alebo betónovú stenu.

VAROVANIE: Uistite sa, že stena udrží zát'až s hmotnosťou minimálne 30 kg.

- Namontujte hák na stenu pomocou 3 skrutiek (A). V prípade potreby použite hmoždinky (B). (Obr. 37)

VAROVANIE: Uistite sa, že skrutkyy sú vhodné na použitie pre váš typ steny.

- Informácie o dostupnom príslušenstve na skladovanie výrobku získate od servisného zástupcu spoločnosti Husqvarna.

Prevádzka

Úvod

sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

• Preskúmajte pracovnú oblast', aby ste spoznali typ terénu. Skontrolujte sklon terénu a to, či sa v okolí nenachádzajú prekážky (napríklad skaly, konáre a jamy).
  • Vykonajte celkovú kontrolu výrobku.
• Vykonajte bezpečnostné opatrenia, údržbu a servis uvedené v tomto návode.
• Skontrolujte, či motor nie je znečistený alebo prasknutý. Pomocou kefy očistite motor od trávy a lístia. V prípade potreby používajte ochranné rukavice.
• Skontrolujte, či sa na vyžínacej hlave alebo rezacom nadstavci nenachádzajú známky poškodenia alebo praskliny. Ak sú vyžínacia hlava alebo rezací nadstavec narazené alebo prasknuté, vymeňte ich.
• Skontrolujte, či sú všetky matice a skrutky dotiahnuté.
• Pred spustením výrobku skontrolujte, či sú všetky kryty, ochranné prvky, rukoväte a rezné zariadenia správne nasadené a nie sú poškodené.

Batéria

VÝSTRAHA: Pred používaním batérie si musíte prečítat' kapitolu o bezpečnosti a porozumieť informáciám, ktoré sa v nej uvádzajú. Okrem toho si musíte prečítat' návod na obsluhu batérie a nabíjačky batéri a porozumieť jeho obsahu.

Batériu a nabíjačku udržiavajte pri správnej teplote okolia.

	Teplota okolitého prostredia
Prevádzka batérievo výrobku	-5 °C — 40 °C
Nabíjanie batérie 0 °C	— 35 °C

Nabíjanie akumulátora

Poznámka: Nabíjanie je možné len pri teplote batérie, ktorá je v rámci povoleného teplotného rozsahu pre nabíjanie (0–35 °C).

VAROVANIE: Uistite sa, že siet' má správne napätie a frekvenciu.

1. Vložte batériu do nabíjačky batérií. Batéria je pripojená k nabíjačke batérií, ked' bliká zelený indikátor LED. (Obr. 38) (Obr. 39) (Obr. 40)

2. Batéria je plne nabitá, ked' svieti zelený indikátor LED na nabíjačke. Batériu nabíjajte maximálne 24 hodín.

3. Odpojte nabíjačku batérie zo zásuvky.

Červený indikátor LED (A) a zelený indikátor LED (B) na nabíjačke batérie zobrazujú stav batérie. Pozrite si časť Indikátor LED stavu batérie na výrobku na strane 419.

(Obr. 41)

Nabíjačka baté-rie	Indikátor LED Stav	batérie
P4A 18-C50	Bliká zelený indi-kátor LED.	Batéria sa nabí-ja.
P4A 18-C70	Rýchlo blikajúci zelený indikátor LED.	Batéria sa nabí-ja.
P4A 18-C100	Pomaly blikajúci zelený indikátor LED.	Batéria je nabitá na 80 %.
P4A 18-C50	Svieti zelený in-dikátor LED.	Batéria je úplne nabitá.
P4A 18-C70
P4A 18-C100
P4A 18-C70	Svieti červený indikátor LED.	Pozrite si časť Nabíjačka baté-rie na strane 422.
P4A 18-C100	Rýchlo blikajúci červený indikátor LED.	Pozrite si časť Nabíjačka baté-rie na strane 422.

Ked' je akumulátor nainštalovaný vo výrobku, indikátory LED na výrobku zobrazujú stav batérie.

(Obr. 42)

Indikátor LED	Stav batérie
Svieti indikátor LED 1, 2 a 3.	Úplne nabitá.
Svieti indikátor LED 1 a 2.	Dostatočne nabitá
Indikátor LED Stav batérie
Svieti indikátor LED 1.	Kapacita batérie je nízka.
Bliká indikátor LED 1.	Batéria je vybitá. Indikátor sta-vu batérie bliká. Nabite batériu. V časti Nabíjanie akumulátora na strane 419.

VÝSTRAHA: Batériu používajte iba s výrobkami systému POWER FOR ALL 18 V.

1. Uistite sa, že je batéria plne nabitá.
2. Zasuňte batériu do držiaku na batériu na výrobku. Batéria sa musí dat’ lahko zasunút’ do držiaka, v opačnom prípade nie je nainštalovaná správne. (Obr. 43)
3. Akumulátor sa zaistí na mieste, ked' sa ozve cvaknutie.

Zapnutie výrobku

Nastavenie oblúkovej rukoväte a teleskopického hriadeľa

1. Stlačte tlačidlo na nastavenie oblúkovej rukoväte. (Obr. 45)
2. Nastavte oblúkovú rukovát' do správneho uhla.
3. Uvoľnite tlačidlo na nastavenie oblúkovej rukoväte.
4. Povošte páku na hriadeli. (Obr. 46)
5. Nastavte potrebnú dížku hriadeľa.
6. Zaistite páku a utiahnite skrutku.

Poznámka: Dve polohy rukováte na nasledujúcom obrázku slúžia len na prepravu a/ alebo skladovanie.

(Obr. 47)

Funkcia automatického vypnutia

Výrobok disponuje funkciou automatického vypnutia, ktorá výrobok vypne, ak sa nepouživa. Výrobok sa po 3 minutes vypne.

Prevádzka produktu

Vyžínanie trávy

Ak vyžínacie lanko naráža do iných predmetov, zvyšuje sa jeho opotrebovanie.

Kosenie trávnika

Prúd vzduchu z rotujúceho žacieho lanka je možné použit' na odpratávanie trávy z požadovanej plochy.

1. Podržte vyžínaciu hlavu a žacie lanko vodorovne nad zemou.
2. Pohybom vyžínacej hlavy zo strany do strany môžete trávu odfukovat'.

VÝSTRAHA: Pri každom založení nového žacieho lanka očistite kryt vyžínacej hlavy, aby ste zamedzili narušeniu rovnováhy a vibrovaniu rukovátí. Taktiež skontrolujte ostatné časti vyžínacej hlavy a v prípade potreby ich očistite.

Zastavenie výrobku

Výmena žacieho lanka

Pozrite si poslednú stranu tohto návodu na obsluhu.

Údržba

Úvod

VÝSTRAHA: Pred údržbou výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sú v nej uvedené.

Plán údržby

Nasleduje zoznam postupov údržby, ktoré na výrobku musíte vykonávat'. Viac informácií nájdete v časti Údržba na strane 421.

Údržba	Denne	Týžden- ne	Mesačne
Očistite externé súčasti výrobku suchou handričkou. Nepoužívajte vodu. X
Skontrolujte funkčnost' a stav tlačidla štartovania a zastavenia. X
Skontrolujte, či páčka vypínača a zaistenie páčky vypínača fungujú správne z bezpečnostného hľadiska.	X
Skontrolujte, či všetky ovládače fungujú a nie sú poškodené. X
Rukoväte udržiavajte suché, čisté a neznečistené olejom a mazivom. X
Zaistite, aby bol rezací nadstavec nepoškodený. Ak je rezací nadstavec poško- dený, vymeňte ho.	X
Skontrolujte, či ochranný kryt rezacieho nadstavca nie je poškodený. Ak je kryt rezacieho nadstavca poškodený, vymeňte ho.	X
Skontrolujte, či sú matice a skrutky dotiahnuté. X
Skontrolujte, či uvoľňovacie tlačidlá na batérii fungujú správne a riadne zaistia batériu vo výrobku.	X
Skontrolujte, či nabíjačka batérie nie je poškodená a funguje správne. X
Skontrolujte, či batéria nie je poškodená. X
Uistite sa, že je batéria nabitá. X
Skontrolujte, či nabíjačka batérie nie je poškodená. X
Skontrolujte všetky káble, spojky a konektory. Zaistite, aby boli nepoškodené a čisté.		X
Skontrolujte prepojenia medzi batériou a výrobkom. Skontrolujte aj prepojenie medzi batériou a nabíjačkou batérie.			X

Kontrola batérie a nabíjačky batérií

1. Skontrolujte, či nie je batéria poškodená, napríklad prasknutá.
2. Skontrolujte, či nie je nabijačka batérií poškodená, napríklad prasknutá.
3. Skontrolujte, či pripájací kábel nabíjačky batérie nie je poškodený a či na ňom nie sú praskliny.

Kontrola a výmena vyžínacej hlavy

1. Skontrolujte, či sa na vyžínacej hlave nenachádzajú známky poškodenia alebo praskliny.
2. Otáčajte výstupný hriadel, kým sa otvor na hnacom disku nezarovná s otvorom na skrini prevodovky.

3. Nainštalujte kombinovaný nástroj do otvoru na zaistenie hriadeľa.

4. Otočte vyžínaciu hlavu proti smeru hodinových ručičiek. (Obr. 52)

5. Vymeňte vyžínaciu hlavu.
6. Namontujte vyžínaciu hlavu. Pozrite si čast' Montáž vyžínacej hlavy na strane 418.

Riešenie problémov

Problém Možné poruchy Možné riešenie
Začne blikat' zelený indikátor LED.	Nízke napätie batérie. Nabite batériu.
Bliká červená chybo-vá dióda LED.	Pret'aženie. Rezací nadstavec sa voľne nepohybuje.Uvoľnite rezací nadstavec.
	Teplotná odchýlka. Nechajte výrobok vychladnút'.
	Páčka vypínača a štartovacie tlačidlo sú stla-čené súčasne.	Uvoľnite páčku vypínača a stlačte štartovacie tlačidlo.
Striedavo bliká zele-ný a červený indiká-tor LED.	Batéria je vybitá. Nabite batériu.
	Batéria je poškodená. Obrát'te sa na servisného predajcu.

Nabíjačka batérie

Indikátor LED na nabíjačke	Príčina Riešenie
Svieti zelený indikátor LED. (Pre model P4A 18-C50)Zelený indikátor LED svieti a červený indikátor LED bliká. (Pre modely P4A 18-C70 a P4A 18-C100)	Akumulátor nie je správne vložený do nabíjačky.	Vyberte akumulátor z nabíjačky a znova ho vložte do nabíjačky.
	Konektory akumulátora a konektory nabíjačky sú znečistené.	Vyčistite konektory akumulátora a konektory nabíjačky.Napríklad niekoľkokrát vložte a vyberte akumulátor z nabíjačky.
	Akumulátor je poškodený. Vymeňte	akumulátor.
	Nabíjačka zaznamenala vnútornú chybu.	Uistite sa, že sú všetky akumulátory úplne zasunuté. Odpojte zo sieťovej zásuvky a znova pripojte. Ak sa chyba opakuje, požiadajte autorizované stredisko zákazníckeho servisu výrobkov Husqvarna o kontrolu nabíjačky.
Svieti zelený indikátor LED. (Pre model P4A 18-C50)Svieti červený indikátor LED. ( Pre modely P4A 18-C70 a P4A 18-C100)	Teplota akumulátora sa nachá-dza mimo rozsahu pre nabíjanie.	Počkajte, kým teplota akumulátora neklesne do povoleného teplotného rozsahu pre nabíjanie (0 – 35 °C).
Zelený indikátor LED nesvieti. (Pre model P4A 18-C50)Zelený indikátor LED a červený indikátor LED nesvietia. ( (Pre modely P4A 18-C70 a P4A 18-C100)	Nabíjačka nie je správne pripojená k siet'ovej zásuvke.	Pripojte nabíjačku do siet'ovej zásuvky.
	Chybná siet'ová zásuvka. Pripojte	nabíjačku k zdroju napätia a frekvencie uvedené na typovom štítku.
	Zásuvka, siet'ový kábel alebo nabíjačka akumulátora sú poškodené.	Vykonajte kontrolu siet'ového napätia. V prípade potreby sa obrát'te na schváleného servisného zástupcu.
Iné chyby. Ak sa vysky	tnú iné chyby, uistite sa, že je výrobok vypnutý, vyberte batériu a obrát'te sa na autorizovaného servisného zástupcu.

Preprava, skladovanie a likvidácia

• Dodávané lítium-iónové batérie splňajú požiadavky právnych predpisov, ktoré sa týkajú nebezpečného tovaru.
• Dodržiavajte špeciálne požiadavky na balení a štítkoch pri obchodnej preprave. Táto požiadavka platí aj pre tretie strany a prepravcov.
• Pred odoslaním výrobku sa poradte s osobou s osobitým vzdelaním v oblasti nebezpečných materiálov. Dodržiavajte všetky príslušné vnútroštátne právne predpisy.
• Odhalené kontakty zaistite páskou pri vkladaní akumulátora do balenia. Batériu v balení pevne zabezpečte, aby sa nemohla posúvat'.
• Pred skladovaním alebo prepravou batériu vyberte.
• Umiestnite batériu a nabíjačku batérií do suchého priestoru bez výskytu vlhkosti a mrazov.
• Neskladujte batériu na mieste, kde sa môže vyskytovat' statická elektrina. Batériu nevkladajte do kovovej skrinky.
• Batériu uložte na mieste, kde sa teplota pohybuje v intervale -20 °C (-4°F) až +50 °C (122 °F) a kde je chránená pred priamym slnečným svetlom.
• Nabíjačku batérií uložte na mieste, kde sa teplota pohybuje v intervale 5 °C (41 °F) až 45°C (113°F) a kde je chránená pred priamym slnečným svetlom.
• Výrobok skladujte v prostredí s teplotou v rozmedzí -40 °C/-40 °F až 60 °C/140 °F.
• Nabíjačku batérií používajte iba vtedy, keď je teplota okolitého prostredia v rozsahu 0 °C (32 °F) až 35 °C (95 °F).

• Pred dlhodobým skladovaním batériu nabite na 30 – 50 % kapacity.

• Nabíjačku batérií uchovajte na uzavretom a suchom mieste.

• Batériu skladujte mimo nabíjačky batérii. Nedovolte det'om ani iným nepovolaným osobám, aby sa dotýkali zariadenia. Uchovávajte zariadenia na mieste, ktoré je možné uzamknút'.
• Pred dlhodobým uskladnením výrobok vyčistite a vykonajte kompletný servis.
• Pomocou prepravného krytu na výrobku zamedzte vzniku zranení alebo poškodenia produktu počas prepravy a uskladnenia.
• Pred prepravou výrobok bezpečne upevnite.
• Výrobok skladujte vodorovne alebo ho zaveste na dodaný hák. Pozri časť Montáž háku na stenu na strane 418.
  (Obr. 53)

Nižšie uvedený symbol signalizuje, že výrobok nepredstavuje komunálny odpad. Recyklujte ho v recyklačnej stanici určenej pre elektrické a elektronické zariadenia. Napomôže tým zamedzit' vzniku poškodeniu životného prostredia a osôb.

Ďalšie informácie vám poskytnú miestne úrady, služba na likvidáciu komunálneho odpadu alebo predajca.

(Obr. 18)

Poznámka: Tento symbol sa nachádza na výrobku alebo na jeho obale.

	Aspire T28-P4A
Motor
Typ motora PMDC
Otáčky výstupného hriadeľa, ot./min 6800
Šírka rezu, mm 280
Hmotnosť
Hmotnosť bez akumulátora, kg 2,6
Hmotnosť s batériou (P4A 18-B45 / P4A 18-B70), kg 3,0/3,3
Emisie hluku ^61
Nameraná hladina akustického výkonu, dB (A) 85
Zaručená úroveň hlučnosti LWA dB(A) 88
Hladiny hluku ^62
Ekvivalentná hladina akustického tlaku pri uchu používateľa meraná podľa normy EN ISO 50636-2-91, dB (A)	73
Úrovne vibrácií ^63
Hladiny vibrácií na rukovätiach merané podľa normy EN50636-2-91, m/s ^2 Vybavené vyžínacou hlavou (originálnou), predná/zadná.	2,26/1,61

Akumulátora P4A 18-B	45 P4A 18-B72
Typ Lítium-iónová Lítiu m-iónová
Kapacita akumuláto-ra, Ah	Pozrite si výkonový štítok batérie	Pozrite si výkonový štítok batérie
Menovité napätie, V 18	18
Hmotnosť, kg 0,4 0,7

Schválené nabíjačky akumulátorov

Nabíjačka batérie P4A 18-	C50 P4A 18-C70 P4A 18-C100
Vstupné napätie, V Pozrítě	si informácie o para-metroch nabíjačky.	Pozrite si informácie o para-metroch nabíjačky.	Pozrite si informácie o parametroch nabíjačky.
Frekvencia, Hz 50–60 50–	60 50–60
Výkon, W 50 70 105
Výstupné napätie, V d.c./ Ampérov, A	14,4 – 18/2 14,4 – 18/3	14,4 – 18/4,4

Príslušenstvo

Schválené príslušenstvo

Schválené príslušenstvo	Typ Kryt rezacieho nadstavca, diel	č.
Vyžínacia hlava A15B M5 (šnúra s	∅ 1,6 mm) 536 47 32-01

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, spoločnost' Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme s plnou zodpovednosťou, že výrobok:

Popis Akumulátorový vyžínač na trávu
Značka Husqvarna
Typ/model Aspire T28-P4A
Identifikácia Výrobné čísla od roku 2023 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Smernice/Nariadenia	Popis
2006/42/ES „o strojových zariadeniach“
2014/30/EÚ „o elektromagnetickej kompatibilite“
2000/14/ES „týkajúca sa emisie hluku v prostredí pochádzajúceho zo zariadení používaných vo volnom priestranstve“
2011/65/EÚ „o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“

a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN 60335-1:2012/A15:2021, EN 50636-2-91:2014, EN IEC 63000:2018, EN IEC 55014-1:2021; EN IEC 55014-2:2021.

Notifikovaný orgán: 0158 DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany osvedčil zhodu so smernicou Rady 2000/14/ES, posudzovanie zhody: príloha VI.

Informácie týkajúce sa emisií hluku nájdete v časti Technické údaje na strane 424.

Huskvarna, 2023-12-14

C. Jau

Claes Losdal, manažér pre vývoj a výskum, Husqvarna AB

Zodpovedný za technickú dokumentáciu

Licencie

Záruka sa nevzt'ahuje na poruchy, ktoré vznikli v dôsledku bežného opotrebovania a poškodenia, nedbanlivosti, nesprávného používania, nepovolenej opravy alebo pripojenia sacieho mechanizmu k zásuvke s nesprávnym napátím.

Všetky práva vyhradené.

Redistribúcia a používanie v zdrojovej a binárnej forme, s úpravami alebo bez nich, sú povolené za predpokladu, že sú splnené nasledujúce podmienky:

• Redistribúcie zdrojového kódu musia obsahovat' vyššie uvedené oznámenie o autorských právach, tento zoznam podmienok a nasledujúce vylúčenie zodpovednosti.
  • V redistribúciách v binárnej forme sa musí reprodukovat' vyššie uvedené oznámenie o autorských právach, tento zoznam podmienok a nasledujúce vyhlásenie o vylúčení zodpovednosti v dokumentácii a/alebo iných materiáloch poskytnutých s distribúciou.
• Ani názov STMicroelectronics, ani mená prispievateľov sa nesmú použit' na podporu alebo propagáciu výrobkov odvodených z tohto softvéru bez osobitného predchádzajúceho písomného povolenia.

DRŽITELIA AUTORSKÝCH PRÁV A PRISPIEVATELIA POSKYTUJÚ TENTO SOFTVÉR „TAK, AKO JE“ A AKÉKOĽVEK VÝSLOVNĚ ALEBO IMPLICITNĚ ZÁRUKY VRÁTANE, ALE NIE VÝHRADNE, IMPLIKOVANÝCH ZÁRUK PREDAJNOSTI A VHODNOSTI NA KONKRÉTNY ÚČEL SA ODMIETAJÚ. V ŽIADNOM PRÍPADE NEBUDÚ VLASTNÍK AUTORSKÝCH PRÁV ANI PRISPIEVATELIA ZODPOVEDNÍ ZA AKÉKOĽVEK PRIAME, NEPRIAME, NÁHODNÉ, ŠPECIÁLNE ALEBO NÁSLEDNĚ ŠKODY ANI EXEMPLÁRNU NÁHRADU ŠKODY (VRÁTANE, ALE NIE VÝHRADNE, OBSTARÁVANIA NÁHRADNÉHO TOVARU ALEBO SLUŽIEB, NÁHRADY ZA STRATU MOŽNOSTI POUŽITIA, ÚDAJOV ALEBO STRATU ZISKU ALEBO PRERUŠENIE PODNIKANIA), ČI UŽ IDE O ZMLUVU, OBJEKTÍVNU ZODPOVEDNOST ALEBO NÁROKY Z MIMOSÚDNEJ ZODPOVEDNOSTI (VRÁTANE NEDBALOSTI ALEBO INÉ), VYPLÝVAJÚCE AKÝMKOĽVEK SPÓSOBOM Z POUŽÍVANIA TOHTO SOFTVÉRU, A TO ANI V PRÍPADE UPOZORNENIA NA MOŽNOST TAKEJTO ŠKODY.

Licencia Apache 2.0

Copyright © 2009-2019 Arm Limited. Všetky práva vyhradené.

Verzia 2.0, január 2004 http://www.apache.org/licenses/ZMLUVNÉ PODMIENKY POUŽÍVANIA, REPRODUKOVANIA A DISTRIBÚCIE

1. Definície.

„Licencia“ znamená podmienky používania, reprodukcie a distribúcie, ako sú definované v častiach 1 až 9 tohto dokumentu. „Poskytovatel’ licencie“ znamená vlastníka autorských práv alebo subjekt poverený vlastníkom autorských práv, ktorý udeľuje licenciu. „Právnická osoba“ znamená spojenie konajúceho subjektu a všetkých ostatných subjektov, ktoré tento subjekt ovládajú, sú ním kontrolované alebo sú s ním pod spoločnou kontrolou. Na účely tejto definície „kontrola“ znamená (i) priamu alebo nepriamu právomoc vykonávat’ riadenie alebo správu takéhoto subjektu, či už na základe zmluvy alebo inak, alebo (ii) vlastníctvo pät'deslatich percent (50 %) alebo viac akcií v obehu alebo (iii) bezprostredné vlastníctvo takéhoto subjektu. „Vy“ (alebo „váš“) znamená fyzickú osobu alebo právnickú osobu, ktorá uplatňuje povolenia udelené touto licenciou. „Zdrojová“ forma znamená preferovanú formu na vykonávanie úprav vrátane, ale nie výlučne, zdrojového kódu softvéru, zdroja dokumentácie a konfiguračných súborov. „Objektová“ forma znamená akúkolvek formu, ktorá je výsledkom mechanickej transformácie alebo prekladu zdrojovej formy vrátane, ale nie výlučne, skompilovaného objektového kódu, vygenerovanej dokumentácie a konverzií na iné typy médií. „Dieło“ znamená autorské dielo, či už v zdrojovej forme alebo objektovej forme, sprístupnené na základe licencie, ako je uvedené v oznámení o autorských právach, ktoré je súčasťou diela alebo je k nemu pripojené (príklad je uvedený v prílohe nižšie). „Odvodené diela“ znamenajú akékolvek dielo, či už v zdrojovej forme alebo objektovej forme, ktoré je založené na diele (alebo je z neho odvodené) a pre ktoré redakčné revízie, anotácie, rozpracovania alebo iné úpravy predstavujú ako celok pôvodné autorské dielo. Na účely tejto licencie nebudú odvodené diela zahřnat’ diela, ktoré zostanú oddeliteľně od rozhraní diela a odvodených diel alebo sú s nimi prepojené (alebo sú s nimi prepojené názvom). „Príspevok“ znamená akékolvek autorské dielo vrátane pôvodnej verzie diela a akýchkolvek úprav alebo dodatkov k tomuto dielu alebo odvodeným dielam, ktoré vlastník autorských práv alebo jednotlivec alebo právnická osoba oprávnená na odovzdanie v mene vlastníka autorských práv zámerne odovzdá poskytovateľovi licencie na zahrnutie do diela. Na účely tejto definície výraz „odovzdanie“ znamená akúkolvek formu elektronickej, verbálnej alebo písomnej komunikácie odoslanú poskytovateľovi licencie alebo jeho zástupcom vrátane, nie však výlučne, komunikácie o elektronických zoznamoch adries, systémoch kontroly zdrojového kódu a systémoch sledovania problémov, ktoré sú spravované poskytovateľom licencie alebo v jeho mene za účelom diskusie a zlepšovania diela avšak s výnimkou komunikácie, ktorá je nápadne označená alebo inak písomne označená vlastníkom autorských práv ako „Toto nie je príspevok“. „Prispievatel“ znamená poskytovateľa licencie a akúkolvek fyzickú osobu alebo

právnickú osobu, v mene ktorej poskytovatel' licencie prijal príspevok a následne ho začlenil do diela.

2. Udelenie licencie na autorské práva.

V súlade so zmluvnými podmienkami tejto licencie vám každý prispievateľ týmto udeluje trvalú, celosvetovú, nevýhradnú, bezplatnú a bez autorských poplatkov, neodvolateľnú autorskú licenciu na reprodukciu, prípravu odvodených diel, verejné zobrazovanie, verejné predvádzanie, sublicencovanie a distribuovanie diela a odvodených diel v zdrojovej forme alebo objektovej forme.

3. Udelenie patentovej licencie.

V súlade so zmluvnými podmienkami tejto licencie vám každý prispievateľ týmto udeluje trvalú, celosvetovú, nevýhradnú, bezplatnú a bez autorských poplatkov, neodvolatelnú (okrem prípadov uvedených v tejto časti) patentovú licenciu na vytváranie, používanie, ponúkanie na predaj, predaj, dovoz alebo iný prevod diela, ak sa takáto licencia vzt'ahuje len na tie patentové nároky, na ktoré daný prispievateľ poskytuje licenciu a ktoré sú bezpodmienečne obmedzené jeho príspevkom (príspevkami) samotným alebo kombináciou jeho príspevku (príspevkov) s dielom, do ktorého bol takýto príspevok (príspevky) odovzdaný. Ak zahájite patentový súdny spor proti ktorémukol'vek subjektu (vrátane krížového nároku alebo protinároku v súdnom spore), v ktorom tvrdíte, že dielo alebo príspevok začlenený do diela predstavuje priame porušenie patentu alebo porušenie patentu spoluúčasťou, potom budú všetky patentové licencie udelené vám na základe tejto licencie na toto dielo ukončené dňom zahájenia takéhoto súdneho sporu.

4. Redistribúcia.

Môžete reprodukovat' a distribuovat' kópie diela alebo z neho odvodených diel na akomkolvek médiu s úpravami alebo bez nich a v zdrojovej forme alebo objektovej forme za predpokladu, že splníte nasledujúce podmienky:

• ostatným príjemcom diela alebo odvodených diel musíte poskytnút' kópiu tejto licencie a
• musíte zabezpečit', aby všetky upravené súbory obsahovali výrazné upozornenia, že ste súbory zmenili; a – v zdrojovej forme akýchkolvek odvodených diel, ktoré distribuujete, musíte ponechat' všetky oznámenia o autorských právach, patentoch, ochranných známkach a upozornenia na autorstvo zo zdrojovej formy diela s výnimkou tých oznámení, ktoré sa netýkajú žiadnej časti odvodených diel, a
• ak dielo obsahuje textový súbor „OZNÁMENIE“ ako súčast' distribúcie, potom akékol'vek odvodené diela, ktoré distribuujete, musia obsahovat' čitatelnú kópiu upozornení na autorstvo, ktoré sa nachádzajú v takomto súbore OZNÁMENIE, s výnimkou tých upozornení, ktoré sa netýkajú žiadnej časti odvodeného diela, aspoň na jednom z nasledujúcich miest: v textovom

súbore OZNÁMENIE distribuovanom ako súčast' odvodených diel; v zdrojovej forme alebo dokumentácii, ak sa poskytujú spolu s odvodenými dielami; alebo v rámci zobrazenia vygenerovaného odvodenými dielami, ak a kdekolívek sa takéto oznámenia tretích strán bežne vyskytujú. Obsah súboru OZNÁMENIE slúži len na informačné účely a nemení licenciu. V rámci odvodených diel, ktoré distribuujete, môžete pridat' svoje vlastné upozornenia na autorstvo spolu s textom OZNÁMENIA z diela alebo ako jeho dodatok za predpokladu, že takéto dodatočné upozornenia na autorstvo nemožno vykladat' ako úpravu licencie. K svojim úpravám môžete pridat' vlastné vyhlásenie o autorských právach a môžete poskytnút' dodatočné alebo odlišné licenčné podmienky na používanie, reprodukciu alebo distribúciu vašich úprav alebo pre akékolívek takéto odvodené diela ako celok za predpokladu, že vaše používanie, reprodukcia a distribúcia diela inak vyhovuje podmienkam uvedeným v tejto licencii.

5. Odovzdanie príspevkov.

Ak výslovne neuvediete inak, každý príspevok, ktorý odovzdáte poskytovatelovi licencie na zahrnutie do diela, bude podliehat podmienkam tejto licencie bez akýchkoľvek d’alších podmienok. Bez ohľadu na vyššie uvedené nič v tomto dokumente nenahrádza ani neupravuje podmienky akejkoľvek samostatnej licenčnej zmluvy, ktorú ste mohli uzavriet s poskytovatelom licencie v súvislosti s takýmito príspevkami.

6. Obchodné značky.

Táto licencia neudeluje povolenie na používanie obchodných názvov, obchodných značiek, servisnych značiek alebo názvov výrobkov poskytovateľa licencie s výnimkou prípadov, keď je to potrebné na primerané a obvyklé použitie pri opise pôvodu diela a reprodukcii obsahu súboru OZNÁMENIE.

7. Zrieknutie sa záruky.

Pokiał to nevyžaduje príslušný zákon alebo nie je dohodnuté písomne, poskytovatel licencie poskytuje dielo (a každý prispievatel poskytuje svoje príspevky) „TAK, AKO JE“, BEZ ZÁRUK ALEBO PODMIENOK AKÉHOKOŁVEK DRUHU, či už výslovných alebo predpokladaných, vrátane, bez obmedzenia, akýchkolvek záruk alebo podmienok VLASTNÍCTVA, NEPORUŠENIA, OBCHODOVATEŁNOSTI alebo VHODNOSTI NA KONKRÉTNY ÚČEL. Výhradne zodpovedáte za určenie vhodnosti použitia alebo redistribúcie diela a preberáte akékolvek riziká spojené s vaším uplatňovaním povolení podľa tejto licencie. 8. Obmedzenie zodpovednosti. V žiadnom prípade a podľa žiadnej právnej teórie, či už v rámci mimosúdnej zodpovednosti (vrátane nedbanlivosti), zmluvy alebo inak, pokiał to nevyžaduje príslušný zákon (ako sú úmyselné činy a hrubá nedbalosť) alebo ak to nie je dohodnuté písomne, žiadny prispievatel vám nebude zodpovedat’ za škody vrátane akýchkolvek priamych,

nepriamych, špeciálnych, náhodných alebo následných škôd akéhokolvek charakteru, ktoré vznikli v dôsledku tejto licencie alebo v dôsledku používania alebo nemožnosti použit' dielo (vrátane, ale nie výlučne, škôd za stratu dobrého mena, zastavenie práce, zlyhanie alebo nefunkčnosť počítača alebo akékolvek iné komerčné škody alebo straty), a to aj vtedy, ak bol daný prispievateľ upozornený na možnosť takýchto škôd.

9. Prijatie záruky alebo dodatočnej zodpovednosti.

Pri redistribúcii diela alebo diel odvodených od neho sa môžete rozhodnút' ponúknut' a účtovat' poplatok za prijatie podpory, záruky, odškodnenia alebo iných záväzkov a/alebo práv v súlade s touto licenciou. Pri prijímaní takýchto záväzkov však môžete konat' iba vo svojom mene a na svoju výhradnú zodpovednosť, nie v mene akéhokolvek iného prispievateľa, a iba ak súhlasíte s tým, že odškodníte, budete bránit' a chránit' každého prispievateľa za akúkolvek zodpovednosť, ktorá vznikne, alebo nároky uplatnené voči takémuto prispievateľovi z dôvodu vášho prijatia akejkolvek takejto záruky alebo dodatočnej zodpovednosti. KONIEC ZMLUVNÝCH PODMIENOK

VSEBINA

Uvod....430

Varnost.... 431

Montaža....438

Delovanje....438

Vzdrževanje....440
