使用説明書 Aspire T28P4A HUSQVARNA

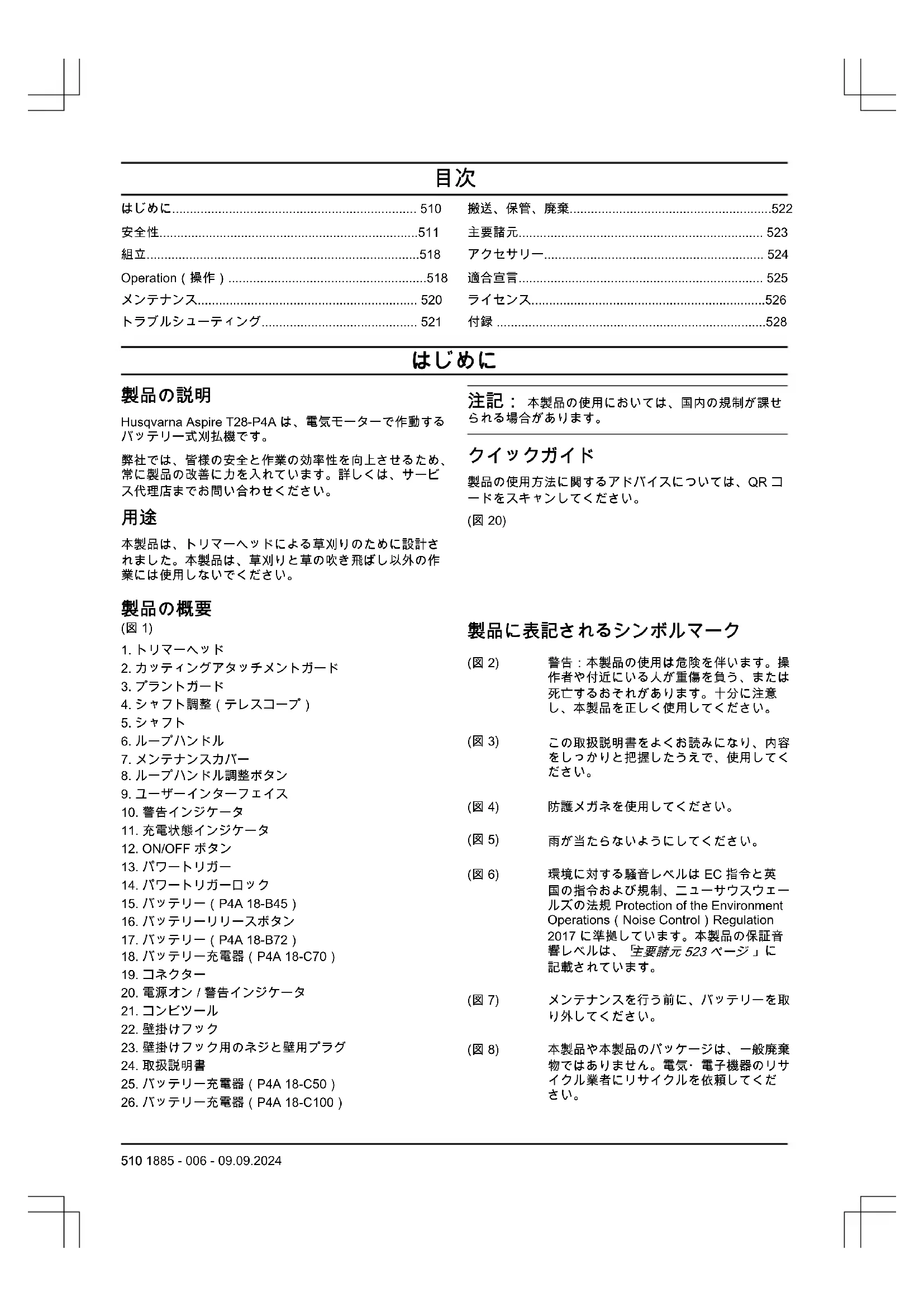

| はじめに......510 | 搬送、保管、廃棄......522 |
| 安全性......511 | 主要諸元......523 |
| 組立......518 | アクセサリー......524 |
| Operation(操作)......518 | 適合宣言......525 |
| メンテナンス......520 | ライセンス......526 |
| トラブルシューティング......521 | 付録......528 |
はじめに
| 製品の説明Husqvarna Aspire T28-P4A は、電気モーターで作動するバッテリー式刈払機です。弊社では、皆様の安全と作業の効率性を向上させるため、常に製品の改善に力を入れています。詳しくは、サービス代理店までお問い合わせください。用途本製品は、トリマーヘッドによる草刈りのために設計されました。本製品は、草刈りと草の吹き飛ばし以外の作業には使用しないでください。 | 注記:本製品の使用においては、国内の規制が課せられる場合があります。クイックガイド製品の使用方法に関するアドバイスについては、QR コードをスキャンしてください。(図20) |
| 製品の概要(図1)1. トリマーヘッド2. カッティングアタッチメントガード3. プラントガード4. シャフト調整(テレスコープ)5. シャフト6. ループハンドル7. メンテナンスカバー8. ループハンドル調整ボタン9. ユーザーインターフェイス10. 警告インジケータ11. 充電状態インジケータ12. ON/OFF ボタン13. パワートリガー14. パワートリガーロック15. バッテリー(P4A 18-B45)16. バッテリーリリースボタン17. バッテリー(P4A 18-B72)18. バッテリー充電器(P4A 18-C70)19. コネクター20. 電源オン/警告インジケータ21. コンビツール22. 壁掛けフック23. 壁掛けフック用のネジと壁用プラグ24. 取扱説明書25. バッテリー充電器(P4A 18-C50)26. バッテリー充電器(P4A 18-C100) | 製品に表記されるシンポルマーク(図2)警告:本製品の使用は危険を伴います。操作者や付近にいる人が重傷を負う、または死亡するおそれがあります。十分に注意し、本製品を正しく使用してください。(図3)この取扱説明書をよくお読みになり、内容をしっかりと把握したうえで、使用してください。(図4)防護メガネを使用してください。(図5)雨が当たらないようにしてください。(図6)環境に対する騒音レベルはEC指令と英国の指令および規制、ニューサウスウェールズの法規Protection of the Environment Operations (Noise Control) Regulation 2017に準拠しています。本製品の保証音響レベルは、「主要諸元523ページ」に記載されています。(図7)メンテナンスを行う前に、バッテリーを取り外してください。(図8)本製品や本製品のパッケージは、一般廃棄物ではありません。電気・電子機器のリサイクル業者にリサイクルを依頼してください。 |
(図 9) 飛来物に注意してください。
(図 10) 金属ブレードは使用しないでください。
(図 11) 本製品は EU 指令適合製品です。
(図 12) 本製品は該当する英国規制に準拠しています。
(图 13) 直流。
本機と周囲の人々との距離は、15 m（50 フィート）以上である必要があります。 (図 17)
yyyywwxxxxx 製造番号はシリアルプレートまたはレーザー印刷に記載されています。yyyy は製造年、ww は製造された週です。
バッテリーやバッテリー充電器のシン ボルマーク
電気・電子機器のリサイクル業者にリサイクルを依頼してください。（ヨーロッパにのみ適用）
(図 19) バッテリーは
POWER FOR ALL システムパートナーの製品でのみ使用してください。
(図 14) 安全装置付き変圧器。
(図 15) バッテリー充電器は屋内でのみ使用、保管してください。
(図 16) 二重絶縁。
製品の損傷
以下の場合、当社は製品の損傷について責任を負いません。
・本製品が誤って修理された場合。
- メーカーによるものではない部品、またはメーカーの認可していない部品を使用して本製品を修理した場合。
- メーカーによるものではないアクセサリー、またはメーカーの認可していないアクセサリーを本製品に使用した場合。
- 認定サービスセンターまたは認定販売店で本製品が修理されていない場合。
メーカー
Husqvarna AB
SE-561 82, Huskvarna, Sweden
安全性
安全性の定義
警告、注意、注記は、取扱説明書の特に重要な部分を示しています。
警告：取扱説明書の指示に従わない場合、使用者が負傷したり、死亡したりするか、あるいは付近の人に損傷を与える危険があることを意味します。
注意：取扱説明書の指示に従わない場合、製品や他の物品、または隣接するエリアに損傷を与える危険があることを意味します。
注記：特定の状況で必要とされる詳細情報を提供するために使用されます。
機器に関する一般的な安全上の警告
警告：このパワーツールに関する、安全上の警告、指示、図、仕様をすべてお読みください。下記のすべての指示に従わない場合、感電、火災、重大な人身傷害につながるおそれがあります。
注記：警告における「機器」とは、電源で作動する（コード付）機器またはバッテリー駆動（コードレス）の機器を指します。
始動前の点検
・本製品が誤って始動しないように、製品を使用しない時はバッテリーを常に取り外してください。本製品のメンテナンスを行う前に、必ずバッテリーを外してください。
- 本製品の使用前と、何らかの衝撃を受けた後は、磨耗や破損の兆候がないか確認の上、必要があれば修理してください。
・作業エリアを点検します。石や割れたガラス、くぎ、鋼線、ひもなど、固定されておらず飛ばされたりカッターやカッターガードに絡まったりしそうなものをすべて取り除きます。 - 汚れやヒビがないかモーターを点検します。ブラシを使用してモーターから草や葉を落とします。必要に応じて、手袋を着用してください。
- トリマーヘッドが完全にトリマーに装着されているか確認します。
・本製品が正常に動作することを確認してください。 すべてのナットとネジが確実に締められているかどうかを確認します。 - トリマーヘッドとトリマーガードに損傷やひびのないことを確認します。トリマーヘッドやトリマーガードが衝撃を受けたり、ひびが入っている場合は交換します。使用するカッティングアタッチメントに推奨のガードを必ず使用してください。「主要諸元」の章を参照してください。
・本製品の使用者は、作業中に人や動物が15メートル以内に近づかないように注意する必要があります。同じエリアに数人の作業者がいる場合、安全距離を15メートル以上とる必要があります。 - 使用前に本製品全体の点検を実施してください。メンテナンスのスケジュールに目を通してください。
- 使用には、国や地方により、規制が課せられる場合があります。所定の規制に従ってください。
作業エリアの安全
- 作業場所を清潔に、照明を明るく保ってください。 雑然とした場所や暗い場所では事故が起こりやすくなります。
- 可燃性液体や可燃性気体、粉塵のある場所など、爆発性雰囲気の中で機器を作動させないでください。機器は、粉塵やガスを発火させる火花を発生することがあります。
- 機器の操作中は子供や周囲の人から十分な距離をとってください。注意が散浸になって、操作ミスを引き起こす可能性があります。
電気保安
- 機器のプラグはコンセントに適合している必要があります。決してプラグを改造しないでください。アダプタープラグを、アース付きの（接地された）機器で使用しないでください。改造されていないプラグおよび型の同じコンセントを使用することで、感電のリスクが低くなります。
・パイプやラジエータ、レンジ、冷蔵庫など、アースの付いた表面または接地された表面に触れないようにしてください。身体がアースまたは接地されていると、感電リスクが高くなります。 - 機器を雨露や湿潤な環境にさらさないでください。 機器に水が入ると、感電リスクが高まります。
- コードを本来の目的以外に使用しないでください。 コードを持って機器を移動したり、引っ張ったり、電源を抜いたりしないでください。熱やオイル、とがった先端や可動部品にコードを近づけないでくだ
さい。コードが損傷したり絡まると、感電リスクが高くなります。
・屋外で機器を操作する場合は、屋外での使用に適した延長コードを使用してください。屋外での使用に適したコードを使用することで、感電の危険性は少なくなります。
- 湿気のある場所で機器を使用しなければならない場合は、電源を保護するために漏電遮断器（RCD）を使用してください。RCDの使用により、感電リスクが低減します。
個人の安全
- 機器を使用するときは、十分に気をつけて慎重に行動し、常識に従ってください。疲労時、医薬品やアルコールの影響が残っている状態で機器を使用しないでください。機器の操作中の一瞬の不注意が重大な人身傷害につながるおそれがあります。
- 身体保護具を使用してください。必ず防護メガネを着用してください。防塵マスクや滑り止め用の安全靴、ヘルメット、イヤマフなどのプロテクティブ装具を使用すると、負傷の危険性が少なくなります。
- 予期せぬ始動を防止してください。電源やバッテリーバックを接続する場合、または機器を持ち運ぶ場合は、必ずスイッチが OFF 位置であることを確認してください。スイッチに指を置いて機器を運んだり、機器のスイッチが入った状態で給電したりすると、事故につながります。
- 機器の電源を入れる前に、調整キーやレンチを外してください。機器の回転部品にレンチやキーが取り付けられたままになっていると、負傷の原因になります。
- 無理な体勢で作業しないでください。常に、安定した足場とバランスを保つようにしてください。これにより、想定外の事態でも機器を安定して制御することができます。
- 適切な服装を心がけてください。ゆったりした衣服や装身具を身につけないでください。可動部品に髪の毛や衣服を近づけないでください。ゆったりした衣服や装身具、長髪は可動部品に絡まるおそれがあります。
- 集塵装置の接続用装備が提供されている場合、それらが接続されて正しく使用されているか確認してください。集塵装置を使用すると、塵に関連する危険を回避できます。
- 機器を頻繁に使用し慣れることで、安全に無関心になり、安全上の注意事項を無視しないでください。不注意な行動により、一瞬で重大な人身事故が発生するおそれがあります。
- 機器の使用により発生する実際の振動は、公称合成振動値と異なり、機器の使用方法に依存します。作業者は、自分自身を保護するために、実際の使用状況（機器をスイッチオフしていた時間、トリガー動作やアイドル運転の時間など、運転サイクルのあらゆる部分を考慮します）における、振動暴露予測に基づいて安全対策を特定する必要があります。
機器の使用と手入れ
・機器に無理な力を加えないでください。用途に合った適切な機器を使用してください。適切な機器を使
用することで、設計された速度でより良く安全に作業を行えます。
・スイッチが機能しない場合は機器を使用しないでください。スイッチで制御できない機器は危険なため、修理する必要があります。
- 機器の調整、アクセサリーの交換、機器の保管時は、電源プラグを外すか、機器からバッテリーパックを取り外してください（着脱可能な場合）。予防的な安全対策を行うことで、誤って機器を始動させる危険性が低下します。
- 使用していない機器は子供の手の届かない所に保管して、機器や機器の取り扱い方法に詳しくない人が操作しないようにしてください。不慣れなユーザーが機器を扱うと危険です。
- 機器とアクセサリーをメンテナンスしてください。
可動部品の誤調整や巻き付き、部品の破損、その他、機器の動作に影響する状態がないか確認します。機器が損傷している場合は、修理してから使用してください。多くの事故は、機器のメンテナンス不良によって発生します。
- 切削工具は研いだ状態で清潔に保ちます。正しくメンテナンスされ、鋭利に保たれたカッティング装置は、挟み込みも少なく、制御が容易です。
- 機器、アクセサリー、ビットなどは、作業条件と作業内容を考慮し、取扱説明書に従って使用してください。想定された用途と異なる作業に機器を使用すると、危険な状況を招くおそれがあります。
・ハンドル部および保持面は乾燥させて、オイルやグリースが付着しないようにきれいな状態を保ってください。ハンドルと保持面が滑りやすいと、想定外の状況下で機器の安全な取り扱いや制御ができません。
バッテリーツールの使用と手入れ
・メーカー指定の充電器のみを使って充電してください。1種類のバッテリーパックのみに適合する充電器は、それ以外のバッテリーパックの充電で使用した場合、火災を起こす恐れがあります。
・製品には、指定された専用バッテリーパックのみ使用してください。それ以外のバッテリーパックを使用すると、怪我や火災を招く危険があります。
・バッテリーパックを使用しないときは、ペーパークリップ、コイン、キー、爪きり、ネジなどの金物、あるいは端子間を短絡するおそれがある他の小さな金物から遠ざけるようにしてください。バッテリー端子の短絡は、火傷や火災を引き起こす恐れがあります。
- 劣悪な環境では、液体がバッテリーから漏れ出すことがあります。そのような場合、液体には触れないようご注意ください。もし万が一誤って触れてしまった場合、水で洗い流してください。液体が目につってしまった場合、医師の診察を受けてください。バッテリーから漏れ出した液体は、炎症や火傷を引き起こすことがあります。
- 損傷した、または改造されたバッテリーパックやツールは使用しないでください。故障した、または改造されたバッテリーは、予測不可能な挙動を起こし、発火や破裂、障害の原因となる可能性があります。
- パッテリーパックやツールを火や高温にさらさないでください。裸火または 130 °C / 265 °F°C 以上の温度環境にさらすと爆発するおそれがあります。
・充電の手順にすべて従い、指示された温度範囲外でバッテリーパックまたはツールを充電しないでください。充電を不適切に行ったり、指定された範囲から外れた温度環境で行ったりした場合、バッテリーの損傷や火災発生の危険の増加につながることがあります。
サービス
- 機器のサービスは、資格のある修理担当者が、同一の交換部品を使用して行ってください。そうすることで、機器の安全性が維持されます。
- 損傷したバッテリーパックを決して修理しようとしないでください。バッテリーパックの修理は、製造元または認定サービス代理店しか行えません。
いつも常識のある取り扱いを
起こり得る状況をすべて予測し、対応することは不可能です。常に注意を払い、常識に適った使用方法で操作してください。使用者の能力範囲外であると思われる場合は、操作を行わないでください。これらの注意事項を読んだ後でも、不明点などがある場合は、使用を続けずに専門コンサルタントにご相談ください。
警告：本機を子供に使用させたり、本機の付近に子供を近づけたりしないでください。本機は簡単に始動できるため、十分に監視していなければ子供が始動することも可能です。重大な身体的傷害を引き起こす危険があります。そのため、本機が十分な監視下にない場合はバッテリーを外してください。
一般的な安全注意事項
警告：本製品を使用する前に、以下の警告指示をお読みください。
・本製品が誤って始動しないように、本製品を使用しない時はバッテリーを取り外してください。
・本製品は、慎重かつ適切に使用しないと、危険な道具となります。本製品により、作業者や付近にいる人が重傷を負う、または死亡するおそれがあります。
・本製品が初期仕様から変更された場合は、本製品を使用しないでください。メーカーからの承認を受けずに本製品の部品を交換しないでください。メーカーが認可した部品のみを使用してください。誤ってメンテナンスすると、負傷または死亡に至る可能性があります。
- 使用前に本製品を点検してください。参照：始動前の点検511ページおよび本製品を操作する前に518ページ。損傷した製品や正しく動作しない製品は使用しないでください。この取扱説明書の内容に従って、安全点検、メンテナンス、サービスを行ってください。
- 子供が本製品で遊ばないように、監視する必要があります。子供、または本製品やバッテリーの扱いに不慣れな人が本製品を使用しないようにしてください。地域の法律によっては、作業者の年令制限が設けられている場合があります。
・本製品は鍵のかかる場所に保管して、子供や許可を得ていない人が近づけないようにしてください。
・本製品は子供の手の届かない場所に保管してください。
・いかなる理由であれ、製造者の承認を得ることなく本製品の設計に変更を加えないでください。常に純正の部品をお使いください。不認可の設計変更や付属品は、使用者や付近にいる人の重傷や致命傷の原因となることがあります。
注記：使用には、国や地方の法令により、規制が課せられる場合があります。所定の規制に従ってください。
操作のための安全注意事項
警告：本製品を使用する前に、以下の警告指示をお読みください。
- 悪天候の場合、特に雷発生の危険がある場合は、本製品を使用しないでください。これは、落雷の危険を避けるためです。
- 本製品を使用するエリアの野生動物について十分に調査してください。本製品の動作中に野生動物が負傷する可能性があります。
・本製品を使用するエリアを十分に調査して、すべての石、枝、ケーブル、骨などの異物を取り除いてください。飛んでくる物によって負傷する可能性があります。
・本製品を使用する前に、必ずカッターとカッターアセンブリに損傷がないことを目視点検してください。パーツに損傷があると、負傷の可能性が高くなります。
・ガードを取り付けてください。適切に動作するガードを正しく取り付ける必要があります。ガードに緩みや損傷がある場合や適切に動作しない場合は、負傷につながるおそれがあります。 - すべての冷却用吸気口から異物を取り除いてください。冷却用吸気口が異物で塞がれていると、火災を起こす危険性があります。
-
保護メガネとイヤマフを着用してください。適切な身体保護具によって負傷を減少させることができます。
・本製品の操作中は常に滑りにくい保護靴を着用してください。裸足やサンダルで本製品の操作をしないでください。動作中のカッターと足が接触しないようにすることで負傷の可能性が減少します。
・本製品の操作中は、使用者の足を覆うズボンなどを常に着用してください。動作中のカッターやナイロンコードに接触すると、負傷につながるおそれがあります。 -
本製品の操作中は、人を近づけないようにしてください。破片が飛んで重大な負傷につながるおそれがあります。
・本製品は腰よりも上の高さで操作しないでください。カッターが偶発的に何かに接触するのを防ぐことができ、不測の事態でも本製品を適切に制御することが可能になります。 - 濡れている芝に本製品を使用する場合は注意してください。歩きながら操作し、決して走らないでください。滑って転倒して負傷する可能性が減少します。
- 本製品は急斜面では使用しないでください。制御が効かずに滑って転倒して負傷する可能性が減少します。
・斜面で作業する場合は、常に足元を確認して、斜面を上下することは避けて横方向に移動してください。方向を変えるときは特に注意を払ってください。制御が効かずに滑って転倒して負傷する可能性が減少します。 - すべての電源コードとケーブルを芝刈りエリアから離してください。生け垣や藪に隠れた電源コードやケーブルがナイロンコードやカッターによって誤って切断される可能性があります。
・体のあらゆる部分を、トリマーカッターやナイロンコードから遠ざけるようにしてください。電源の接続を外すまでは、本製品の付着物を清掃しないでください。トリマーカッターやナイロンコードが動作して、重大な負傷につながるおそれがあります。
・本製品を運ぶ場合は、スイッチをオフにして体から離してください。本製品を適切に取り扱うことで、誤って動作中のトリマーカッターやナイロンコードと接触する可能性が減少します。 - 必ずメーカー指定のカッティングヘッドとトリマーカッターまたはナイロンコードと交換してください。トリマーカッターやナイロンコードを金属のワイヤーやブレードと交換しないでください。交換パーツが不適切な場合は、制御を失ったり、破損や負傷したりする可能性があります。
身体保護具
警告：本製品を使用する前に、以下の警告指示をお読みください。
・本製品を使用するときは、常に、認可された身体保護具を着用してください。身体保護具で怪我を完全に防止できるわけではありませんが、万が一事故が起こった場合、負傷の度合いを軽減することができます。適切な保護具の選択については、販売店にご相談ください。
・認可されたイヤマフを使用してください。
(図 21)
- 認可された防護メガネを使用してください。バイザーを使用する場合は、認可された防護ゴーグルも使用する必要があります。認可された保護メガネは、米国の ANSI Z87.1 規格または EU 諸国の EN 166 に適合しなければなりません。
(図 22)
- カッティング装置の取り付け、点検、清掃を行う場合は、必要に応じて保護グローブを着用してください。
(图 23)
・つま先部がスチール製で、ノンスリップ靴底の保護ブーツを着用してください。
(图 24)
- 丈夫な素材でできた服を着用してください。常に厚手の長いズボンと長袖を着用してください。小枝や枝が引っかかるようなゆったりした衣服は身につけないでください。装身具、半ズボン、サンダルを着用しないでください。裸足では使用しないでください。安全のため、髪の毛は肩よりも上にまとめてください。
- 救急器具を近くに用意してください。
(图 25)
本製品の安全装置
警告：本製品を使用する前に、以下の警告指示をお読みください。
この項では、本製品の安全機能とその目的、本機の正しい動作を確保するための点検とメンテナンスの方法について説明します。本製品の部品の位置については、はじめに510ページを参照してください。
本製品のメンテナンスを適切に行わなかったり、専門技術者が整備・修理を行わなかったりすると、本製品の寿命が短くなり、事故発生の危険性が増します。詳しくは、お近くのサービス代理店にお問い合わせください。
警告：安全装置が損傷している製品は決して使用しないでください。本項目の記載に従って、本製品の安全装置の点検、メンテナンスを行ってください。お持ちの製品がこれらの点検項目を一点でも満たさない場合は、お近くのサービス代理店に修理を依頼してください。
注意：本機に関するすべてのサービス、修理には、特別な研修が必須です。本機の安全装置には、特に研修が必要です。本取扱説明書の点検に基づき、本機に不具合が見つかった場合は、サービス代理店に連絡してください。弊社の製品を購入されると、専門的な修理とサービスの提供も保証されます。本機を販売した小売店がサービス代理店ではない場合、最寄りのサービス代理店の住所を小売店にお尋ねください。
ユーザーインターフェイスのチェック
緑色の LED（A）は、製品の電源が入っていて動作していないときにバッテリー状態を示します。
- ON/OFF ボタン (B) を押し続けます。(図 26)
a) 製品に電源が入っていると緑色の LED（A）が点灯します。 b) 製品の電源が切れていると緑色の LED（A）が消灯します。
- 警告インジケータ（C）が点灯または点滅している場合は、トラブルシューティング521ページを参照してください。
パワートリガーロックの点検
パワートリガーロックにより、偶発的な始動を防ぎます。 パワートリガーロック（A）を押すとパワートリガー（B）が解放されます。ハンドルから手を放すと、パワートリガーとパワートリガーロックは元の位置に戻ります。 (図 27)
- パワートリガーロックが初期位置にあるときに、パワートリガーがロックされていることを確認します。(図 28)
- パワートリガーを押して放すと、元の位置に戻ることを確認します。(図 29)
- パワートリガーとパワートリガーロックガスムーズに動き、リターンスプリングが正しく機能することを確認します。(図 30)
- 本製品を始動します。 本製品の始動方法 519 ページを参照してください。
- パワートリガーを放すと、カッティングアタッチメントが完全に停止することを確認します。
カッティングアタッチメントガードのチェック方法
警告：認可されたカッティングアタッチメントガードを正しく取り付けていないカッティングアタッチメントは使用しないでください。使用するカッティングアタッチメントに推奨されるカッティングアタッチメントガードを必ず使用してください。主要諸元523ページを参照してください。不適切なガードや損傷したガードを取り付けると、重傷事故の原因となる恐れがあります。
カッティングアタッチメントガードは、作業者のほうに飛んだ物体から作業者を守ります。カッティングアタッチメントガードは、作業者がカッティングアタッチメントに触って負傷することも防止します。
- モーターを停止します。
- ひびなどの損傷がないか、視認します。
- 損傷がある場合は、カッティングアタッチメントガードを交換します。
カッティング装置
適切なカッティング装置を選んでメンテナンスすることにより、
・鋸断性能を最大限に引き出せます。
・カッティング装置の寿命が延びます。
警告：当社推奨のガードが付いたカッティングアタッチメントのみを使用してください。参照：主要諸元523ページ。ナイロンコードを装着する正しい方法や適切なコードの直径については、カッティングアタッチメントの説明を参照してください。
警告：カッティング装置に損傷があると、事故の危険性が高まる恐れがあります。

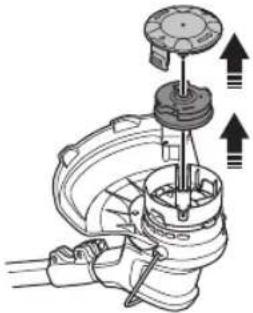

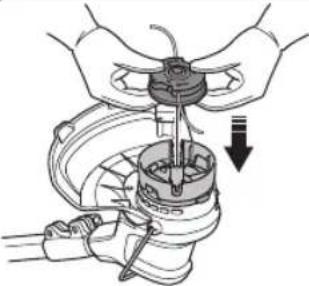

トリマーヘッド

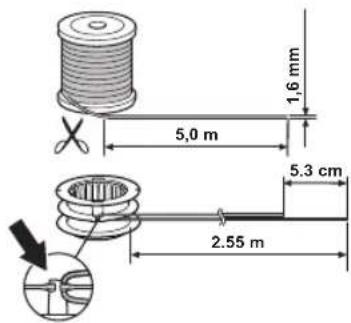

警告：危険な振動が発生することを防止するため、ナイロンコードをドラムにしっかりと均等に巻きつけてください。
(图 31)
- 推奨されたトリマーヘッドとナイロンコードのみを使用してください。
・推奨されたカッティングアタッチメントのみを使用してください。 - 一般的に小型の機器には、より小さいトリマーヘッドが必要で、大型の機器ではその反対になります。
・ナイロンコードの長さも重要です。ナイロンコードが長い場合、同じ直径の短いコードを使用する場合よりもエンジンの馬力が大きくなければなりません。 - トリマーガードのカッターが破損していないか確認してください。これはコードを正しい長さに切るために使用します。
・ナイロンコードの寿命を長くするには、水に2～3日浸します。
バッテリーの安全
警告：安全および一般的な注意事項をすべて読んでください。安全および一般的な注意事項に従わない場合、感電、火災、あるいは深刻な傷害に至る場合があります。すべての安全に関する情報と一般的な注意事項は、後で参照できるように保管しておいてください。
- この安全上の注意事項は、POWER FOR ALL システム用 18 V リチウムイオン充電式バッテリーにのみ適用されます。
・充電式バッテリーは POWER FOR ALL システムパートナーの製品でのみ使用してください。POWER FOR ALL のラベルが貼付されている 18 V 充電式バッテリーは、次の製品と完全に互換性があります。 - 18 V POWER FOR ALL バッテリーシステムのすべての製品。
-
POWER FOR ALL システムバートナーの 18 V 製品。
-
お使いの製品の取扱説明書に記載されているバッテリーの推奨事項に従ってください。この方法により、充電式バッテリーと製品を安全に操作でき、充電式バッテリーを危険な過負荷から保護できます。
・バッテリーを充電する場合は、製造元または POWER FOR ALL システムパートナーが推奨する充電器のみを使用してください。1種類のバッテリーのみに適合する充電器では、異なる種類のバッテリーを使用した場合、火災が発生するおそれがあります。
・バッテリーは一定レベル充電された状態で提供されます。バッテリー容量を最大限に活用するには、最初にバッテリーツールを使用する前に、充電器でバッテリーをフル充電してください。
・バッテリーパックは子供が近づけない場所に保管してください。
・バッテリーは開けないでください。短絡する危険があります。
・バッテリーが損傷していたり、バッテリーを不適切に使用したりすると、蒸気が発生する場合があります。バッテリーが発火または爆発するおそれがあります。換気の良い場所で作業してください。気分が悪くなった場合は医師の診察を受けてください。蒸気を吸い込むと呼吸器系に痛みを感じる場合があります。
・誤って使用した場合、またはバッテリーが損傷した場合、バッテリーから可燃性の液体が漏れ出す場合があります。この液体に触れないでください。誤って触れてしまった場合は、水で洗い流してください。液体が目に入った場合は、医師の診察を受けてください。バッテリーから漏れ出した液体は、炎症や火傷を引き起こすことがあります。
・バッテリーが損傷している場合、液体が漏れ、製品が液体で覆われる可能性があります。液体がかかった部品を確認してください。これらの部品は洗浄するか、必要に応じて交換してください。
・バッテリーパックを短絡させないでください。バッテリーパックを使用しないときは、ペーパークリップ、コイン、キー、爪きり、ネジなどの金物、あるいは端子間を短絡するおそれがある他の小さな金物から遠ざけるようにしてください。バッテリー端子の短絡は、火傷や火災を引き起こす恐れがあります。
・バッテリーは、釘やドライバーなどの鋭利な物により、または外部から強い力を受けることで、損傷する可能性があります。内部短絡が発生し、バッテリーが発火、発煙、爆発、または過熱する可能性があります。 - 損傷したバッテリーパックを決して修理しようとしないでください。バッテリーパックの修理は、製造元または認定サービス代理店しか行えません。
・バッテリーは熱（長時間の直射日光）、炎、汚れ、水、湿気などから保護してください。爆発や短絡の危険性があります。
・周囲温度が -5℃ — 40℃ の場合にのみ本製品にバッテリーを使用してください。
・バッテリーは、周囲温度 -20℃ — 50℃ の範囲内でのみ保管してください。例えば、夏場にバッテリーを車内に放置しないでください。温度が 0℃ 未満の場合、一部のデバイスは電源が喪失する可能性があります。
・バッテリーは、周囲温度 0℃—35℃ の範囲内でのみ充電してください。この温度範囲外で充電すると、バッテリーが損傷し、火災の危険が生じるおそれがあります。
バッテリー充電器の安全性
警告：安全および一般的な注意事項をすべて読んでください。安全および一般的な注意事項に従わない場合、感電、火災、あるいは深刻な傷害に至る場合があります。これらの注意事項は安全な場所に保管してください。充電器は、すべての機能を完全に評価して制限なく実行できる場合、または対応する取扱説明書を受け取った場合にのみ使用してください。
・この充電器は、お子様や、身体面、感覚面、精神面で制限のある方、経験や知識のない方による使用を想定していません。8歳以上のお子様や、身体面、感覚面、精神面で制限のある方、経験や知識のない方でも、使用者の安全に責任を負う人から充電器の安全操作について監督または指導を受け、関連する危険を理解した場合には、この充電器を使用できます。そうしないと、操作ミスや負傷のリスクが生じます。
- 使用中、清掃中、およびメンテナンス中は子供が近づかないようにしてください。子供が充電器に触れないようにしてください。
- 容量 1.5 Ah 以上の 18 V POWER FOR ALL システムバッテリーのみを充電してください。バッテリー電圧は、充電器のバッテリー充電電圧と一致する必要があります。充電式以外のバッテリーは充電しないでください。充電すると、火災や爆発するおそれがあります。
- 充電器は必ず密閉された場所で使用してください。
充電器を湿潤環境にさらさないでください。パワーツール内に水が入ると、感電のリスクが高まります。
・充電器は清潔に保ってください。埃により感電する危険があります。
・充電器、ケーブル、プラグは、使用前に必ず確認してください。損傷がある場合は、充電器の使用を中止してください。充電器を開けないでください。純正の交換部品のみを使用する Husqvarna または認定アフターセールスサービスセンターに修理を依頼してください。充電器、ケーブル、プラグが損傷すると、感電の危険性が高まります。
・充電器は、容易に発火する表面（紙、繊維など）や引火性の環境で使用しないでください。作動中に充電器が過熱すると、火災が発生する可能性があります。
- 充電器の通風孔が塞がれないようにしてください。
充電器が過熱し、正常に機能しなくなる可能性があります。
- メーカー指定の充電器のみを使って充電してください。1種類のバッテリーパックのみに適合する充電器は、それ以外のバッテリーパックの充電で使用した場合、火災を起こす恐れがあります。
・バッテリーが損傷していたり、バッテリーを不適切に使用したりすると、蒸気が発生する場合もあります。換気の良い場所で作業してください。気分が悪くなった場合は医師の診察を受けてください。蒸気を吸い込むと呼吸器系に痛みを感じる場合があります。
・劣悪な環境では、液体がバッテリーから漏れ出すことがあります。この液体に触れないでください。誤って触れてしまった場合は、水で洗い流してください。液体が目に入った場合は、医師の診察を受けてください。バッテリーから漏れ出した液体は、炎症や火傷を引き起こすことがあります。 - 製品は英国でのみ販売されています。本製品には、内部ヒューズ付き BS 1363/A 認証電気プラグが装備されています（ASTA は BS 1362 を承認）。プラグがコンセントに適合しない場合は、認定カスタマーサービス担当者がプラグを切断し、適切なプラグを所定の場所に取り付ける必要があります。交換用プラグのヒューズ定格は、元のプラグと同じ必要があります。破損したプラグは、感電を防ぐために廃棄してください。また、コンセント以外には絶対に差し込まないでください。
メンテナンスのための安全注意事項
警告：本製品のメンテナンスを行う前に、以下の警告指示を読んでください。
・メンテナンス、その他の点検、または製品の組み立てを行う前に、バッテリーを取り外してください。
・作業者は本取扱説明書に記載されているメンテナンスとサービスだけを実施してください。メンテナンスおよびさまざまなサービスについては、サービス代理店にお問い合わせください。
・バッテリーまたはバッテリー充電器を水分を含んだ布で拭いたり、水で洗浄したりしないでください。強い洗剤を使用すると、プラスチックの部品が損傷する場合があります。
- メンテナンスを実施しないと、製品の寿命が短くなり、事故の危険性が増します。
- 特に本製品の安全装置については、すべての整備と修理の作業に特殊な訓練が必要です。メンテナンスを実施した後、この取扱説明書の点検項目の中に不合格の項目があった場合は、サービス代理店にお問い合わせください。当社は、お客様の製品のために、プロフェッショナルな修理と整備を提供することを保証します。
- 純正の交換部品のみを使用してください。
組立
はじめに
警告：本製品を組み立てる前に、安全に関する章を読んで理解してください。
トリマーガードの取り付け方法
- トリマーガードをモーターハウジングに取り付けます。(図32)
- トリマーヘッドとトリマーガードのハウジングにボルトを通します。(図 33)
- ボルトを締めます。
トリマーヘッドの組み立て方法
- 出力シャフトを回し、ドライブディスクの穴の1つをギアハウジングの穴に合わせます。
- コンビツールを穴に取り付けて、シャフトをロックします。
- トリマーヘッドを時計方向に回します。(図 34)
プラントガードの取り付け方法
-
プラントガードをモーターハウジングの穴に取り付けます。(図 35)
-
プラントガードが前後に自由に動くことを確認します。(図 36)
フックの壁への取り付け方法
・フックは屋内に設置します。
・フックに直射日光が当たらないようにして、周囲温度は-10℃～70℃にしてください。
・フックを乾式壁、木またはコンクリートの壁に取り付けます。
注意：壁が少なくとも30 kgの負荷を保持できることを確認してください。
- 3 本のネジで壁にフックを取り付けます。必要に応じて、ウォールプラグ（B）を使用します。（図 37）
注意：ネジが壁のタイプに適していることを確認してください。
- 製品の保管に使用できるアクセサリーについての情報は、Husqvarna サービス担当者に連絡してください。
Operation (操作)
はじめに
警告：本製品を使用する前に、安全に関する章を読んで理解してください。
本製品を操作する前に
- 作業エリアを調査し、現場の状況を十分理解してください。土地の傾斜を調べ、石、枝、溝などの障害物がないか確認してください。
・本製品の一般的な点検を実行します。
・本書に記載の安全注意事項、メンテナンスおよびサービスを実施してください。
・モーターに汚れやヒビがないことを点検します。ブラシを使用してモーターから草や葉を払い落とします。必要に応じて、グローブを着用してください。 - トリマーヘッドとカッティングアタッチメントガードに損傷やひびがないか点検します。損傷やひびがある場合は、トリマーヘッドとカッティングアタッチメントガードを交換します。
・ナットとネジをしっかりと締めます。
・本製品を使用する前に、カバー、ガード、ハンドルおよびカッティング装置のいずれにも損傷がなく、すべて正しく取り付けられていることを確認してください。
バッテリー
警告：バッテリーを使用する前に、安全に関する章をお読みになり、内容を理解してください。バッテリーおよびバッテリー充電器の取扱説明書もお読みになり、内容を理解してください。
バッテリーとバッテリー充電器を適切な周辺温度の場所に保管します。
| 周囲温度 | |
| 製品のバッテリーの動作 | -5°C—40°C |
| バッテリーの充電0°C | C—35°C |
バッテリーの充電
初めて使用する前に、バッテリーを充電してください。
注記：充電は、バッテリー温度が許容充電温度範囲（0-35℃）内のときにのみ行えます。
- バッテリー充電器用電源コードを、接地されている主電源に接続します。
注意：主電源の電圧と周波数が正しいことを確認してください。
-
バッテリーをバッテリー充電器に取り付けます。バッテリーが充電器に接続されると、緑色のLEDが点滅します。(図38)(図39)(図40)
-
バッテリー充電器の緑色の LED が点灯している場合、バッテリーは完全に充電されています。バッテリーを最大 24 時間充電します。
-
バッテリー充電器を主電源から外します。
注意：電源コードを引っ張らないでください。
- バッテリー充電器からバッテリーを外します。
バッテリー充電器のバッテリーステータス LED
バッテリー充電器の赤色の LED（A）と緑色の LED（B）は、バッテリーステータスを示します。製品のバッテリーステータス LED519 ページを参照してください。
(图 41)
| バッテリー充電器 | LED バッテリース | テータス |
| P4A 18-C50 | 緑色の LED が点滅します。 | バッテリーは充電中です。 |
| P4A 18-C70 | 緑色の LED がすばやく点滅 | バッテリーは充電中です。 |
| P4A 18-C100 | 緑色の LED がゆっくりと点滅 | バッテリーは 80%充電済みです。 |
| P4A 18-C50 | 緑色の LED が点灯 | バッテリーの充電が完了しています。 |
| P4A 18-C70 | ||
| P4A 18-C100 | ||
| P4A 18-C70 | 赤色の LED が点灯 | バッテリー充電器 522 ページを参照してください。 |
| P4A 18-C100 | 赤色の LED がすばやく点滅 | バッテリー充電器 522 ページを参照してください。 |
製品のバッテリーステータス LED
製品にバッテリーを取り付けると、製品のLEDによりバッテリーステータスが示されます。
(图 42)
| LED | バッテリーステータス |
| LED 1、2、3 が点灯 | フル充電済みです。 |
| LED 1、2 が点灯 十分 | に充電されました |
| LED 1 が点灯 バッテ | リー残量が低下しています。 |
| LED 1 が点滅 バッテ | リーは空です。バッテリーステータスインジケータが点滅バッテリーを充電してください。参照:バッテリーの充電518 ページ。 |
バッテリーの取り付け方法
警告：バッテリーは、POWER FOR ALL システム 18V の製品にのみを使用してください。
- バッテリーがフル充電されていることを確認してください。
- バッテリーを本製品のバッテリーホルダーに取り付けます。バッテリーは簡単にホルダーにはまります。はまらない場合は、正しく取り付けられていません。(図 43)
- バッテリーがロックされると、カチッという音がします。
本製品の始動方法
- 緑色の LED ランプが点灯するまで、ON/OFF ボタンを押し続けます。(図 44)
- パワートリガーロックとパワートリガーを押します。カッティング装置が回転します。
ループハンドルと伸縮シャフトの調整方法
- ループハンドル調整ボタンを押します。(図 45)
- ループハンドルを適切な角度に調整します。
- ループハンドル調整ボタンを放します。
4.シャフトのレバーを緩めます。(図46)
5.シャフトを必要な長さに設定します。 - レバーを閉じてネジを締め込みます。
注記：次の図に示す2つのループハンドルの位置は、搬送および/または保管のみを目的としたものです。
(图 47)
自動シャットダウン機能
本製品には、使用されていないときに停止する自動シャットダウン機能があります。本製品は3 minutes後にシャットダウンします。
製品の操作方法
トリミングする場合
- 地表すれすれのところで角度をつけてトリマーヘッドを保持します。ナイロンコードを草の中に押し込まないでください。(図 48)
- ナイロンコードの長さを 8～10 cm/3.15～4 インチにします。
芝を刈る方法
- トリマーヘッドを地面の上に保持します。
- トリマーヘッドを傾けます。
- 作業領域内の物体の周囲をナイロンコードの端で刈り込みます。
注意：芝を刈ります。ナイロンコードに他の物体が当たると、ナイロンコードの摩耗が早まります。
草を刈る場合
- 刈払の際に、ナイロンコードを地面と平行に維持してください。(図 49)
- トリマーヘッドを地面に押し当てないでください。 本製品が損傷する場合があります。
- 芝を刈るときは、本製品を左右に動かします。(図50)
草を吹き飛ばす場合
刈払機の回転するナイロンコードによる気流で、刈った草をエリア外に吹き飛ばすことができます。
- トリマーヘッドとナイロンコードを、地表すれすれのところで、地面と平行に保持します。
- トリマーヘッドを左右に動かし、草を吹き飛ばします。
警告：ハンドルのバランスを取り振動を抑えるため、新しいナイロンコードを取り付けるたびに、トリマーヘッドカバーを清掃してください。トリマーヘッドの他の部分もチェックし、必要に応じて清掃してください。
本製品の停止方法
- パワートリガーおよびパワートリガーロックを放します。
- 緑色の LED が消灯するまで ON/OFF ボタンを押し続けます。
- バッテリーのリリースボタンを押して、バッテリーを本製品から取り出します。(図 51)
ナイロンコードの交換
本取扱説明書の最後のページを参照してください。
メンテナンス
はじめに
警告：本製品のメンテナンスを実行する前に、安全に関する章を読んで理解してください。
メンテナンススケジュール
警告：メンテナンスを実行する前にバッテリーを外してください。
本製品に必要なメンテナンス手順のリストは以下のとおりです。詳細については、メンテナンス 520 ページを参照してください。
| メンテナンス 毎日 毎週 毎月 | |||
| 乾いた布で製品外側の部品を清掃してください。水は使わないでください。X | |||
| スタート / ストップボタンが正しく機能し、損傷がないことを確認します。X | |||
| パワートリガーとパワートリガーのロック機能が、安全面から見て正しく作動することを確認します。 | X | ||
| コントロールがすべて機能し、損傷がないことを確認します。X | |||
| ハンドルは乾燥した清潔な状態に保ち、オイルやグリスが付着しないようにしてください。 | X | ||
| カッティングアタッチメントに損傷がないことを確認してください。損傷がある場合は、カッティングアタッチメントを交換します。 | X | ||
| カッティングアタッチメントガードに損傷がないことを確認してください。損傷がある場合は、カッティングアタッチメントガードを交換します。 | X | ||
| ネジとナットが確実に締められていることを確認します。X | |||
| バッテリーリリースボタンが正常に作動し、本製品にバッテリーをロックできるか確認してください。 | X | ||
| バッテリー充電器に損傷がなく、正しく機能することを確認します。X | |||
| バッテリーに損傷がないことを確認してください。X | |||
| バッテリーが充電されていることを確認してください。X | |||
| バッテリー充電器に損傷がないことを確認してください。X | |||
| すべてのケーブル、カップリング、接続部を点検してください。損傷がなく、汚れが付着していないことを確認します。 | X | ||
| バッテリーと本製品の接続を確認してください。バッテリーとバッテリー充電器の接続を確認してください。 | X |
バッテリーとバッテリー充電器の点検方法
- バッテリーにヒビなどの損傷がないか調べます。
- バッテリー充電器にヒビなどの損傷がないか調べます。
- 充電器の電源コードを点検し、破損や亀裂がないことを確認してください。
製品、バッテリー、およびバッテリー充電器の清掃方法
- 使用後は、製品を乾いた布で拭いてください。
-
バッテリーとバッテリー充電器を、乾いた布で拭いてください。バッテリーガイドトラックは清潔さを保ってください。
-
バッテリーをバッテリー充電器や本製品に入れる前に、バッテリーとバッテリー充電器の端子に汚れがないことを確認してください。
トリマーヘッドの点検および交換方法
- トリマーヘッドに損傷やヒビがないか点検します。
- 出力シャフトを回し、ドライブディスクの穴の1つをギアハウジングの穴に合わせます。
- コンビツールを穴に取り付けて、シャフトをロックします。
- トリマーヘッドを半時計方向に回します。(図 52)
- トリマーヘッドを交換します。
- トリマーヘッドを取り付けます。 トリマーヘッドの組み立て方法 518 ページを参照してください。
トラブルシューティング
ユーザーインターフェイス
| 問題 想定される障害 解決方法 | ||
| 緑色の始動 LED が点滅。 | バッテリーの電圧が下がっています。バッテリーを充電してください。 | |
| 赤いエラー LED が点滅。 | 過負荷。カッティングアタッチメントを自由に動かせない。カッティングアタッチメントを解放してください。 | |
| 温度範囲外です。本製品を冷却してください。 | ||
| パワートリガーとスタートボタンが同時に押されている。 | パワートリガーを放し、始動ボタンを押します。 | |
| 問題 想定される障害 解決方法 | ||
| 緑色の LED と赤色の LED が交互に点滅している。 | バッテリーが空です。バッテリーを充電してください。 | |
| バッテリーが損傷しています。販売店にお問い合わせください。 | ||
バッテリー充電器
| バッテリー充電器のLED | 原因 解決策 | |
| 緑色の LED が点灯(P4A 18-C50 用)緑色の LED が点灯し、赤色の LED が点滅している。(P4A 18-C70 および P4A 18-C100 用) | バッテリーがバッテリー充電器に正しく取り付けられていません。 | 充電器からバッテリーを取り外し、再度バッテリー充電器に取り付けます。 |
| バッテリーコネクターとバッテリー充電器コネクターが活れています。 | バッテリーコネクターとバッテリー充電器コネクターを清掃します。例えば、バッテリーを充電器に何度か抜き差しします。 | |
| バッテリーに損傷があります。バッテリーを交換します。 | ||
| 充電器が内部エラーを検出しました。 | すべてのバッテリーが完全に差し込まれていることを確認します。主電源プラグを取り外し、再度差し込みます。エラーが再発する場合は、Husqvarna 製品の認定アフターセールスサービスセンターにバッテリー充電器の点検を依頼してください。 | |
| 緑色の LED が点灯(P4A 18-C50 用)赤色の LED が点灯(P4A 18-C70 およびP4A 18-C100 用) | バッテリー温度が充電範囲外です。 | バッテリー温度が許容充電温度(0~35°C)に下がるまで待ちます。 |
| 緑色の LED が消灯(P4A 18-C50 用)緑色の LED と赤色の LED が消灯している。(P4A 18-C70 および P4A 18-C100 用) | バッテリー充電器が主電源コンセントに正しく接続されていません。 | バッテリー充電器をコンセントに接続します。 |
| 主電源コンセントに障害があります。 | シリアルプレートで指定されている電圧と周波数を持つ電源にバッテリー充電器を接続してください。 | |
| プラグソケット、主電源ケーブル、またはバッテリー充電器が損傷しています。 | 主電源電圧を点検します。必要に応じて、認定サービス代理店にご相談ください。 | |
| その他のエラー。その | 他のエラーが発生した場合は、製品の電源を切り、バッテリーを取り外して、認定サービス代理店にお問い合わせください。 | |
搬送、保管、廃棄
搬送と保管
- 同梱のリチウムイオンバッテリーは、危険物の規制に関する規則に準拠しています。
-
民間の運送業者による商用輸送においては、梱包およびラベル付けに関して所定の要件に従ってください。
-
本製品を発送する前に、危険物に関して特別な訓練を受けた担当者にご相談ください。該当するすべての国内規制に従ってください。
・バッテリーを梱包するときは、露出している端子にテープを貼ってください。バッテリーを固定し、動かないように梱包してください。
・保管するときや搬送時はバッテリーを外してください。
・バッテリーとバッテリー充電器は、乾燥して湿気や霜がない場所に置いてください。
- 静電気が発生する可能性のある場所に本製品を保管しないでください。バッテリーは金属製の箱に保管しないでください。
・バッテリーは温度が -20～+50 °C (-4～122 °F) の場所に保管し、直射日光から遠ざけてください。
- バッテリー充電器は温度が 5～45℃ (41～113℃) の場所に保管し、直射日光から遠ざけてください。
- 本製品は、温度が -40～+60 °C（-40～140 °F）の場所に保管してください。
・バッテリー充電器は、周囲温度が0～35℃（32～95°F）の場合にのみ使用してください。
・バッテリーを長期間保管するときは、充電量を30～50％にしてください。
・バッテリー充電器は、密閉した乾いた場所に保管してください。
・バッテリーの保管中は、バッテリー充電器から遠ざけてください。子供や許可されていない他の人が機器に触れないようにしてください。施錠できる場所に装置を保管してください。
- 製品を長期間保管する場合は、その前に製品を清掃し、よく点検しておいてください。
- 搬送中および保管中に製品が傷ついたり損傷したりしないように、製品の移動用ガードを使用してください。
・搬送中は製品をしっかりと固定してください。
・本製品は、水平に保管するか、付属のフックに掛けて保管してください。参照：フックの壁への取り付け方法518ページ。
(图 53)
バッテリー、バッテリー充電器、および製品の廃棄
以下のマークは、本製品が家庭ゴミではないことを示しています。電気・電子機器のリサイクル業者にリサイクルを依頼してください。これは、環境および人への被害を防止するためです。
詳細については、自治体の担当部局、家庭ゴミ収集業者、または販売店にお問い合わせください。
(图 18)
注記：マークは、製品または製品の容器に表示されています。
主要諸元
主要諸元
| Aspire T28-P4A | |
| モーター | |
| モータータイプ PMDC | |
| 出力シャフト速度、r/min 6800 | |
| 刈幅、mm 280 | |
| 質量 | |
| バッテリーを除いた質量、kg 2.6 | |
| バッテリーを含む質量(P4A 18-B45 / P4A 18-B70)、kg 3.0/3.3 | |
| 騒音排出 ^76 | |
| 実測音響レベル dB(A) 85 | |
| 保証音響レベル( L_WA )dB(A) 88 | |
| 騒音レベル ^77 | |
| 使用者の聴覚の等価音圧レベル。EN ISO 50636-2-91 dB(A)に従った計測値、dB(A) | 73 |
| 振動レベル ^78 | |
| ハンドルの等価振動レベル。EN50636-2-91 に従って計測、 m/s^2 トリマーヘッド(純正)を装着した状態、前 / 後 | 2.26/1.61 |
| バッテリー P4A 18-B4 | 5 P4A 18-B72 | |
| タイプ リチウムイオン | リチウムイオン | |
| バッテリー容量(Ah) | バッテリー定格ステッカー参照 バッテリー定格ステッカー参照 | |
| 公称電圧、V 18 18 | ||
| 質量、kg 0.4 0.7 | ||
認可されたバッテリー充電器
| バッテリー充電器 | P4A 18-C50 P4A 18-C | 70 P4A 18-C100 | |
| 入力電圧、V 充電器の定格 | 情報を参照してください。 | 充電器の定格情報を参照してください。 | 充電器の定格情報を参照してください。 |
| 周波数、Hz 50~60 50~60 | 50~60 | ||
| 電力、W | 50 | 70 | 105 |
| 出力電圧、V d.c./アンペア、A | 14.4~18/2 | 14.4~18/3 14.4~18 | /4.4 |
アクセサリー
認可されたアクセサリー
| 認可されたアクセサリー | タイプ | カッティングアタッチメントガード、部品番号 |
| トリマーヘッド | A15B M5 ( ∅ 1.6 mm コード ) | 536 47 32-01 |
適合宣言
EU 適合宣言
ハスクバーナ社 (Husqvarna AB, SE-561 82 Huskvarna,
Sweden、電話番号：+46-36-146500）は、単独責任のも
とで、以下の製品の適合を宣言します。
| 名称 バッテリー草刈機 | |
| ブランド Husqvarna | |
| タイプ / モデル Aspire | T28-P4A |
| ID 2023 年以降の製造番号 | |
が以下の EU 指令および規制を完全に順守し、
| 指令/規制名称 | |
| 2006/42/EC「機械類に関する」 | |
| 2014/30/EU「電磁環境適合性に関する」 | |
| 2000/14/EC「環境への騒音排出に関する」 | |
| 2011/65/EU「電気・電子製品に含まれる特定有害物質の使用制限に関する」 | |
および以下の規格または技術仕様が適用されています。
EN 60335-1:2012/A15:2021, EN 50636-2-91:2014, EN
指令 2000/14/EC 適合性評価補足 VI の準拠を確認しま
した。
騒音排出に関する詳細：主要諸元 523 ページ。
Huskvarna, 2023-12-14
$$ \Delta \cdot \mathrm {d u} $$
Claes Losdal, R&D Manager, Husqvarna AB
正式代表兼技術文書担当
CE
ライセンス
通常の磨耗、破損、過失、不適切な使用、不正修理、または吸引装置が誤った電圧に接続されていることによる不具合は、保証に含まれません。
ソース形式およびバイナリ形式での再配布および使用は、変更の有無にかかわらず、次の条件が満たされている場合に許可されます。
- ソースコードの再配布では、上記の著作権表示、この条件リスト、および以下の免責事項を保持する必要があります。
・バイナリ形式での再配布では、上記の著作権表示、この条件リスト、および次の免責事項を、配布物に付属のマニュアルおよび／またはその他の資料に複製する必要があります。 - STMicroelectronics の名称およびそのコントリビュータの名称は、書面による事前の許可なく、このソフトウェアから派生した製品を承認または宣伝するために使用することはできません。
本ソフトウェアは、著作権所有者およびコントリビュータにより「現状のまま」提供され、商品性および特定目的への適合性に関する黙示的な保証を含む（ただし、これらに限定されない）明示的または黙示的ないかなる保証も放棄されます。いかなる場合でも、著作権所有者、またはコントリビュータは、直接的損害、間接的損害、偶発的損害、特別損害、懲罰的損害、または派生的損害（代替品またはサービスの調達、使用不能、データ、または利益の損失、もしくはビジネスの中断などを含むがこれらに限定されない）について、当該損害の発生する可能性について知らされていた場合でも、責任の法理に基づいて、契約、厳格責任、または本ソフトウェアの使用から生じる不法行為（過失またはその他を含む）にかかわらず、責任を負わないものとします。
Apache 2.0 のライセンス
バージョン 2.0、2004 年 1 月 http://www.apache.org/licenses/
使用、複製、配布に関する利用規約
1. 定義。
「ライセンス」とは、本書の1～9項で定義されている使用、複製、および配布に関する利用規約を意味します。「ライセンサー」とは、著作権所有者、またはライセンスを付与する著作権所有者が承認した事業体を意味します。「法人」とは、事業体と、事業体を管理するか、事業体により管理されるか、または事業体と共通の管理下にあるその他すべての事業体の集合を意味します。この定義の場合、「管理」とは、（i）契約の有無にかかわらず、直接または間接的に、当該事業体を指示または管理する権利、または（ii）50％以上の発行済み株式の所有権、または（iii）当該事業体の受益所有権のことを意味しています。「お客様」とは、本ライセンスにより付与された権限を行使する個人または法人を意味します。「ソース」
形式とは変更を行うための推奨形式（ソフトウェアソースコード、ドキュメントソース、および構成ファイルなどを含むがこれらに限定されない）を意味します。「オブジェクト」形式とは、ソース形式の機械的な変換または変換によって生じるあらゆる形式（コンパイル済みのオブジェクトコード、生成されたドキュメント、他のメディアタイプへの変換などを含むがこれらに限定されない）を意味します。「著作物」とは、著作物に含まれる、または貼付されている著作権表示（以下の付録に例示）に示されているように、ソース形式またはオブジェクト形式にかかわらず、本ライセンスに基づいて使用可能な著作成果物を意味します。「二次的著作物」とは、ソース形式またはオブジェクト形式にかかわらず、著作物に基づいた（または著作物から派生した）著作物、および編集上の改訂、注釈、加工、またはその他の修正が、元の著作成果物全体を表すすべての著作物を意味します。本ライセンスでは、著作物および二次的著作物から分離できる著作物や、著作物および二次的著作物のインターフェイスの単なるリンク（または名前によるバインド）は、二次的著作物に含まれません。「コントリビューション」とは、著作権所有者、または著作権所有者に代わり提出する権限を付与された個人もしくは法人により、著作物に含めるために意図的にライセンサーに提出された、著作物のオリジナルバージョン、およびその著作物または二次的著作物に対する変更または追加を含む、あらゆる著作成果物を意味します。この定義の場合、「提出」とは、著作物について話し合い、改善する目的で、ただし、著作権所有者が書面で「コントリビューションではない」と明記した、またはその他の方法で指定した通信を除く、ライセンサーまたはその担当者に送信される電子、口頭、または書面によるあらゆる形式の通信（ライセンサーにより、またはライセンサーに代わり管理される電子メールメーリングリスト、ソースコード管理システム、および課題管理システムなどによる通信を含むがそれらに限定されない）を意味します。「コントリビュータ」とは、そのコントリビューションがライセンサーに受領されて著作物に組み込まれたライセンサーおよびその代理を務める個人または法人のことを意味します。
2. 著作権の付与。
各コントリビュータは、本ライセンスの利用規約に従って、著作物および当該二次的著作物をソース形式またはオブジェクト形式で複製、作成、公に表示、公に実行、サブライセンス、および配布するために本ライセンスの、無期限かつ世界的、非独占的で無償の取り消し不能な著作権をお客様に付与します。
3. 特許ライセンスの付与。
各コントリビュータは、本ライセンスの利用規約に従って、著作物を作成、使用、販売用の提供、販売、輸入、またはその他の方法で譲渡するための無期限かつ世界的、非独占的で無償の取り消し不能な（本項に記載されている場合を除く）特許ライセンスをお客様に付与します。ただし、当該ライセンスは、当該コントリビューションが単独で、またはそのコントリビューションと当該コントリビューションが提出された著作物との組み合わせにより必然的に侵害される場合にのみ適用されます。
お客様が、著作物または著作物に組み込まれたコントリビューションが直接的または寄与特許侵害であると主張している事業体（訴訟での交差請求または反訴を含む）に対して特許訴訟を提起した場合、当該著作物について本ライセンスに基づいてお客様に付与された特許ライセンスは、当該訴訟が提起された時点で終了するものとします。
4. 再配布。
お客様は、以下の条件を満たしている場合、著作物またはその二次的著作物の複製物を、変更の有無にかかわらず、ソース形式またはオブジェクト形式で、あらゆる媒体で複製および配布することができます。
- お客様は、著作物または二次的著作物の他の受領者には、本ライセンスのコピーを提供する必要があります。
- お客様は、変更したファイルに、お客様がファイルを変更したことを示す明示的な通知を提示する必要があります。また、お客様は、お客様が配布する二次的著作物のソース形式で、二次的著作物のいかなる部分にも関係のない通知を除き、著作物のソース形式からの著作権、特許、商標、および著作権の帰属に関するすべての通知を保持する必要があります。
- 配布物の一部として「通知」テキストファイルが含まれている場合、お客様が配布する二次的著作物には、二次的著作物のいかなる部分にも関係のない通知を除き、当該通知ファイルに含まれる帰属通知の読み取り可能なコピーを、二次的著作物の一部として配布される通知テキストファイル内、ソース形式もしくはドキュメント内（二次的著作物とともに提供される場合）、または二次的著作物により生成される表示物内（当該第三者の通知が通常表示される場合）のうち少なくとも1つの場所に含める必要があります。通知ファイルの内容は情報提供のみを目的としたものであり、ライセンスは変更されません。お客様は、著作物からの通知テキストとともに、またはその補足として、お客様が配布する二次的著作物内に独自の帰属通知を追加することができます。ただし、当該帰属通知が本ライセンスの変更と解釈されないことを条件とします。お客様は、独自の著作権宣言文をお客様の変更に追加することができ、お客様の変更の使用、複製、または配布について、または当該二次的著作物全体に対して、著作物の使用、複製、および配布が、本ライセンスに記載されている条件に準拠していることを条件として、追加の、または異なるライセンス利用規約を提供することができます。
5.コントリビューションの提出。
お客様が明記しない限り、お客様が著作物に含めるために意図的にライセンサーに提出するすべてのコントリビューションは、追加の契約条件なしで本ライセンスの利用規約に従うものとします。上記にかかわらず、本契約のいかなる条項も、当該コントリビューションに関してライセンサーと締結した個別のライセンス契約の条件に優先したり、それを変更したりすることはありません。
6. 商標。
本ライセンスは、著作物の出所を記述し、通知ファイルの内容を再現するための合理的かつ慣習的な使用の場合を除き、ライセンサーの商号、商標、サービスマーク、または製品名を使用する権限を付与するものではありません。
7. 保証の否認。
適用法によって要求された場合、または書面により同意された場合を除き、ライセンサーは、いかなる種類の保証または条件でも「現状のまま」（権利、非侵害、商品性、または特定目的の保証と条件を制限なく含む）を明示的または黙示的に著作物を提供します（および各コントリビュータはそのコントリビューションを提供します）。お客様は、著作物の使用または再配布の適切性を判断する責任を単独で負い、本ライセンスに基づく許可の行使に関連するリスクを負うものとします。8.賠償責任の制限。いかなる法的理論においても、不法行為（過失を含む）、契約、その他の方法にかかわらず、適用法（意図的かつ重大な過失行為など）により要求された場合、または書面で合意された場合を除き、コントリビュータは、本ライセンスに起因する、または著作物の使用または使用不能に起因するあらゆる性質の直接的損害、間接的損害、特別損害、偶発的損害、派生的損害（業務上の信用の喪失、作業停止、コンピュータの故障または誤作動、またはその他のすべての商業的損害または損失などを含むがそれらに限定されない）について、当該コントリビュータが上記損害の発生する可能性について知らされている場合でも、責任を負わないものとします。
9.保証または追加責任の同意。
著作物またはその二次的著作物を再配布する場合、お客様は、本ライセンスに準拠したサポート、保証、補償、またはその他の責任義務および/または権利を提供し、料金を請求することができます。ただし、当該義務に同意する場合、お客様は、各コントリビュータに生じた責任またはそのコントリビュータに対して主張された申し立てについて、各コントリビュータを補償し、弁護し、損失を与えないことに同意した場合に限り、当該保証または追加責任にお客様が同意することを理由として、他のコントリビュータの代理ではなく、お客様自身がお客様の単独責任で行動することができます。利用規約の終了
| A15B M6 | |||
1 | 2 | 3 | |
4 | 5 |  | |
6 | 7 |  | |
8 | 9 | ||
Husqvarna®
www.husqvarna.com
