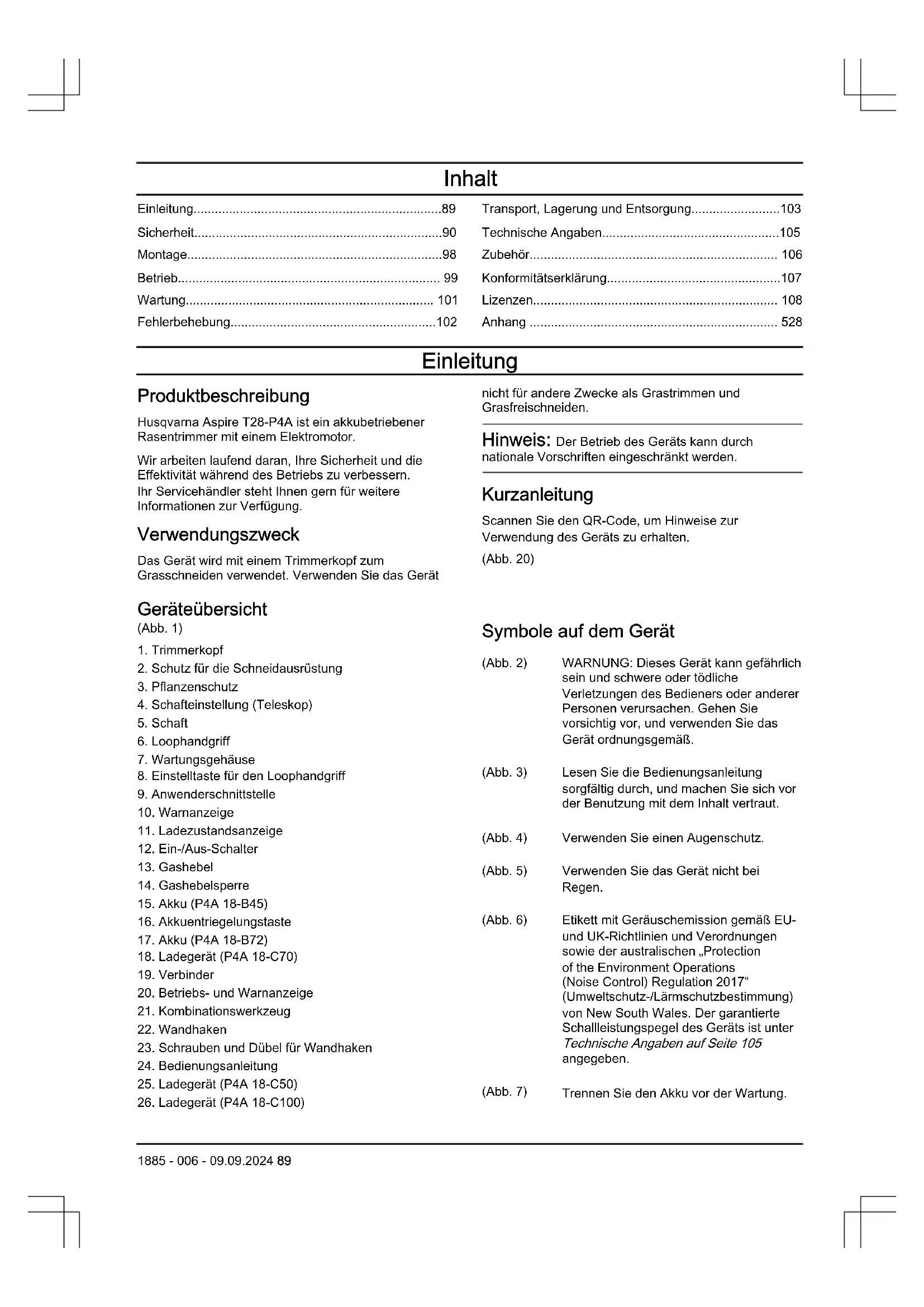

BEDIENUNGSANLEITUNG Aspire T28P4A HUSQVARNA

2. Schutz für die Schneidausrüstung

4. Schafteinstellung (Teleskop)

8. Einstelltaste für den Loophandgriff

9. Anwenderschnittstelle

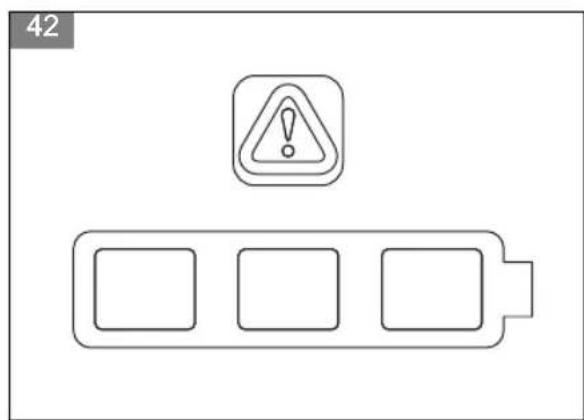

11. Ladezustandsanzeige

12. Ein-/Aus-Schalter

15. Akku (P4A 18-B45)

16. Akkuentriegelungstaste

17. Akku (P4A 18-B72)

18. Ladegerät (P4A 18-C70)

20. Betriebs- und Warnanzeige

21. Kombinationswerkzeug

23. Schrauben und Dübel für Wandhaken

24. Bedienungsanleitung

25. Ladegerät (P4A 18-C50)

26. Ladegerät (P4A 18-C100)

Symbole auf dem Gerät (Abb. 2) WARNUNG: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. (Abb. 3) Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. (Abb. 4) Verwenden Sie einen Augenschutz. (Abb. 5) Verwenden Sie das Gerät nicht bei Regen. (Abb. 6) Etikett mit Geräuschemission gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Angaben auf Seite 105 angegeben. (Abb. 7) Trennen Sie den Akku vor der Wartung. 1885 - 006 - 09.09.2024 89(Abb. 8) Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. (Abb. 9) Achten Sie auf hochgeschleuderte Gegenstände. (Abb. 10) Verwenden Sie keine Metallklingen. (Abb. 11) Das Gerät entspricht den geltenden EU- Richtlinien. (Abb. 12) Das Gerät entspricht den geltenden UK- Richtlinien. (Abb. 13) Gleichstrom. (Abb. 17) Der Abstand zwischen der Ma- schine und umstehenden Per- sonen muss mindestens 15m (50Fuß) betragen. yyyywwxxxxx Auf dem Typenschild oder der Lasergravur ist die Seriennum- mer angegeben. yyyy ist das Produktionsjahr und ww steht für die Produktionswoche. Symbole auf dem Akku und/oder auf dem Ladegerät (Abb. 18) Recyceln Sie die- ses Gerät an einer Recyclingstation für elektrische und elekt- ronische Geräte. (Gilt nur für Europa) (Abb. 19) Verwenden Sie den Akku nur in Produk- ten von POWER FOR ALL-Systempartnern. (Abb. 14) Störungsfreier Transformator. (Abb. 15) Das Akkuladegerät darf nur in geschlossenen Räumen benutzt und aufbewahrt werden. (Abb. 16) Doppelt isoliert. Produktschäden Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Hersteller Husqvarna AB SE-561 82, Huskvarna, Sweden Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. 90 1885 - 006 - 09.09.2024Allgemeine Sicherheitshinweise zum Gerät WARNUNG: Lesen Sie alle für dieses Elektrowerkzeug vorgesehenen Sicherheitshinweise, Anleitungen, Abbildungen und technischen Daten. Wenn Sie die unten stehenden Anweisungen nicht befolgen, kann dies zu elektrischen Schlägen, Brand und/oder schweren Verletzungen führen. Hinweis: Die Bezeichnung „Gerät“ in den Warnhinweisen bezieht sich auf ein Gerät mit Netzbetrieb (über ein Kabel) oder Akkubetrieb (kabellos). Kontrolle vor dem Start

• Entnehmen Sie stets den Akku, um den versehentlichen Start des Geräts zu verhindern. Entfernen Sie stets den Akku, bevor Sie das Gerät warten.

• Vor Gebrauch des Geräts und nach jedem Schlag oder Stoß muss das Gerät auf Anzeichen von Verschleiß oder Schäden überprüft und ggf. repariert werden.

• Überprüfen Sie den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z.B. Steine, Glasscherben, Nägel, Drähte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneidausrüstung oder Schutzausrüstung verfangen können.

• Prüfen Sie den Motor auf Verschmutzungen und Risse. Entfernen Sie Gras und Blätter mit Hilfe einer Bürste aus dem Motor. Handschuhe sind dann zu tragen, wenn dies notwendig ist.

• Prüfen Sie, ob der Trimmerkopf fest am Trimmer angebracht ist.

• Prüfen Sie, ob sich das Gerät in einwandfreiem Arbeitszustand befindet. Kontrollieren Sie, ob alle Muttern und Schrauben angezogen sind.

• Überprüfen Sie Trimmerkopf und Trimmerschutz auf Schäden und Risse. Wenn Trimmerkopf oder Trimmerschutz Risse haben oder Schlägen ausgesetzt gewesen sind, müssen sie ausgetauscht werden. Verwenden Sie stets den empfohlenen Schutz für die jeweilige Schneidausrüstung. Siehe Kapitel Technische Daten.

• Der Bediener des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15m an herankommen. Wenn mehrere Bediener am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15Meter betragen.

• Führen Sie vor dem Gebrauch des Geräts eine Gesamtüberprüfung durch. Siehe Wartungsplan.

• Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Beachten Sie die jeweils gültigen Bestimmungen. Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie das Gerät niemals an Orten, an denen Explosionsgefahr besteht, z.B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit dem Gerät kann es zu Funkenbildung kommen, wodurch sich Staub oder Dämpfe entzünden können.

• Sorgen Sie bei der Arbeit mit dem Gerät dafür, dass sich keine Kinder oder unbefugte Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit

• Die Netzstecker des Geräts müssen zur Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie bei Geräten mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und passende Steckdosen reduzieren das Risiko eines Stromschlags.

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

• Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Wenn Wasser in das Gerät eindringt, erhöht sich das Stromschlagrisiko.

• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Geräts, und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

• Wenn Sie das Gerät im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.

• Falls der Einsatz des Geräts in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit FI-Schutzschalter (RCD). Die Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringert das Risiko eines elektrischen Schlags. Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie Ihren gesunden Menschenverstand ein, wenn Sie mit dem Gerät arbeiten. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit dem Gerät können bereits kurze Phasen 1885 - 006 - 09.09.2024 91der Unaufmerksamkeit zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass der Schalter auf OFF steht, bevor Sie das Gerät an eine Stromquelle und/oder einen Akku anschließen, es hochheben oder tragen. Durch Herumtragen des Geräts mit dem Finger am Schalter bzw. das Einstecken des Steckers bei betätigtem Schalter erhöht sich das Unfallrisiko.

• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Gerät einschalten. Ein an einem beweglichen Teil des Geräts angebrachter Schlüssel kann zu Verletzungen führen.

• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Gerät in unerwarteten Situationen besser im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursachte Gefahren.

• Lassen Sie nicht zu, dass Sie wegen Vertrautheit durch häufige Verwendung der Werkzeuge selbstgefällig werden und die Sicherheitsgrundsätze der Werkzeuge ignorieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

• Die Vibrationsemissionen während der tatsächlichen Verwendung des Geräts können abhängig von der Verwendungsart des Geräts vom angegebenen Gesamtwert abweichen. Bediener sollten Sicherheitsmaßnahmen für den eigenen Schutz ergreifen, die auf einer Beurteilung der Exposition unter tatsächlichen Nutzungsbedingungen beruht. Dabei sind alle Teile des Betriebszyklus zu berücksichtigen, z.B. abgesehen vom Gashebelbetrieb, die Zeiten, wenn das Werkzeug ausgeschaltet ist und wenn es im Leerlauf betrieben wird. Nutzung und Pflege des Geräts

• Überbeanspruchen Sie das Gerät nicht. Beschränken Sie sich für Ihren Einsatz auf das korrekte Gerät. Das korrekte Gerät wird die Aufgabe besser und sicherer ausführen mit der Leistung, für die es ausgelegt ist.

Benutzen Sie das Gerät nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Gerät, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Gerät von der Stromversorgung bzw. entfernen Sie den Akku, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder das Gerät verstauen. Mit diesen Präventivmaßnahmen reduzieren Sie das Risiko eines versehentlichen unkontrollierten Starts des Gerätes.

• Lagern Sie nicht benutzte Geräte außerhalb der Reichweite von Kindern, und lassen Sie nicht zu, dass Personen das Gerät bedienen, die nicht mit dem Gerät selbst und/oder diesen Anweisungen vertraut sind. Die Geräte stellen in ungeschulten Händen eine Gefahr dar.

• Pflegen Sie das Gerät und das Zubehör. Prüfen Sie, ob bewegliche Teile falsch eingestellt sind oder klemmen, ob Teile gebrochen oder so weit beschädigt sind, dass der Betrieb des Geräts beeinträchtigt werden kann. Bei Beschädigungen lassen Sie das Gerät reparieren, bevor Sie es benutzen. Viele Unfälle sind auf schlechte Gerätewartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schnittkanten bleiben seltener hängen und sind einfacher zu bedienen.

• Benutzen Sie Gerät, Zubehör, Aufsätze und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz des Geräts für bestimmungswidrige Zwecke kann zu Gefahrensituationen führen.

• Halten Sie die Handgriffe und Griffflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Griffflächen rutschig sind, kann das Werkzeug in unerwarteten Situationen nicht sicher bedient und kontrolliert werden. Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkutyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.

• Verwenden Sie Geräte nur mit speziell für sie ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleineren Metallobjekten fern, da es zu einer Überbrückung der Kontakte kommen könnte.

1885 - 006 - 09.09.2024Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Bränden kommen.

• Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt sofort mit Wasser abspülen. Sollten Ihre Augen damit in Berührung gekommen sein, suchen Sie sofort ärztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommen.

• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.

• Setzen Sie Akku oder Werkzeug niemals Feuer oder sehr hohen Temperatur aus. Feuer oder eine Temperatur über 130 °C / 265 °F kann zu einer Explosion führen.

• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Werkzeug niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen. Service

• Lassen Sie Ihre Maschine von einem qualifizierten Fachmann reparieren und bestehen Sie darauf, dass nur Originalersatzteile dazu verwendet werden. Dies trägt dazu bei, die Sicherheit der Maschine zu bewahren.

• Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden. Arbeiten Sie stets mit gesundem Menschenverstand! Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. WARNUNG: Erlauben Sie niemals Kindern, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät leicht zu starten ist, könnten auch Kinder bei unzureichender Aufsicht in der Lage sein, das Gerät zu starten. Dies kann zu schweren Verletzungen führen. Daher stets den Akku entfernen, wenn das Gerät unbeaufsichtigt ist. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Entnehmen Sie den Akku, um den versehentlichen Start des Geräts zu verhindern.

• Dieses Gerät ist ein gefährliches Werkzeug, wenn Sie nicht aufpassen oder es unsachgemäß verwenden. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen.

• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom Hersteller genehmigt wurden. Eine falsche Wartung kann zu schweren bis tödlichen Verletzungen führen.

• Überprüfen Sie das Gerät vor dem Gebrauch. Siehe Kontrolle vor dem Start auf Seite 91 und Bevor Sie das Gerät in Betrieb nehmen auf Seite 99 . Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder nicht ordnungsgemäß funktioniert. Führen Sie die in dieser Bedienungsanweisung beschriebenen Kontroll-, Wartungs- und Serviceanweisungen durch.

• Lassen Sie keine Kinder mit dem Gerät spielen. Das Gerät ist kein Spielzeug! Kinder oder nicht im Gebrauch des Geräts und/oder des Akkus geschulte Personen dürfen das Gerät bzw. den Akku weder bedienen noch warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.

• Bewahren Sie das Gerät für Kinder unzugänglich auf.

• Unter keinen Umständen darf die ursprüngliche Konstruktion des Geräts ohne Genehmigung des Herstellers geändert werden. Verwenden Sie immer Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Bedieners und anderer Personen führen. Hinweis: Nationale oder regionale Gesetze regeln ggf. die Verwendung. Beachten Sie die jeweils gültigen Bestimmungen. Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie das Gerät nicht bei schlechten Wetterverhältnissen, insbesondere dann, wenn das 1885 - 006 - 09.09.2024 93Risiko eines Blitzeinschlags besteht. Dadurch wird die Gefahr eines Blitzeinschlags reduziert.

• Untersuchen Sie den Bereich, in dem das Gerät eingesetzt werden soll, sorgfältig auf Tiere. Tiere können während des Betriebs durch das Gerät verletzt werden.

• Inspizieren Sie sorgfältig das Gelände, in dem das Gerät eingesetzt werden soll, und entfernen Sie alle losen Gegenstände wie Steine, Stöcke, Kabel, Knochen und sonstige Fremdobjekte. Weggeschleuderte Gegenstände können schwere Verletzungen verursachen.

• Unterziehen Sie das Gerät vor dem Einsatz stets einer Sichtprüfung, um sicherzustellen, dass Schneidwerk und Schneidwerk-Baugruppe nicht beschädigt sind. Beschädigte Teile erhöhen das Verletzungsrisiko.

• Nehmen Sie keine Veränderungen an den Schutzvorrichtungen vor. Die Schutzvorrichtungen müssen funktionstüchtig und ordnungsgemäß angebracht sein. Eine lose, beschädigte oder nicht ordnungsgemäß funktionierende Schutzvorrichtung kann zu Verletzungen führen.

• Halten Sie alle Kühllufteinlässe frei von Verunreinigungen. Verstopfte Lufteinlässe und Verunreinigungen können zu Überhitzung oder Brandgefahr führen.

• Tragen Sie einen Augen- und einen Gehörschutz. Eine angemessene Schutzausrüstung reduziert Verletzungen.

• Tragen Sie beim Betrieb des Geräts stets rutschfeste Sicherheitsschuhe. Bedienen Sie das Gerät nicht barfuß oder mit Sandalen. Dadurch wird die Gefahr von Verletzungen an den Füßen durch Kontakt mit dem beweglichen Schneidwerk verringert.

• Tragen Sie beim Betrieb des Geräts stets Hosen, die die Beine bedecken. Der Kontakt mit dem rotierenden Schneidwerk oder Faden kann zu Verletzungen führen.

• Achten Sie beim Betrieb des Geräts darauf, dass sich keine umstehenden Personen in Ihrer Nähe befinden. Weggeschleuderte Pflanzenteile können schwere Verletzungen verursachen.

• Betreiben Sie das Gerät nicht über Hüfthöhe. Auf diese Weise vermeiden Sie unbeabsichtigten Kontakt mit dem Schneidwerk und können das Gerät in unerwarteten Situationen besser kontrollieren.

• Bei Einsatz des Geräts auf nassem Gras ist besondere Vorsicht geboten. Gehen Sie, auf keinen Fall dürfen Sie laufen. So wird die Gefahr des Wegrutschens oder Stürzens verringert, wodurch Verletzungen entstehen können.

• Betreiben Sie das Gerät nicht an übermäßig steilen Hängen. Dadurch wird die Gefahr des Kontrollverlusts, Wegrutschens oder Stürzens, wodurch Verletzungen entstehen können, verringert.

• Achten Sie bei Arbeiten an Hängen immer auf festen Stand, arbeiten Sie immer quer zum Hang, niemals auf und ab, und gehen Sie beim Richtungswechsel mit äußerster Vorsicht vor. So wird die Gefahr des Kontrollverlusts, des Wegrutschens oder Stürzens, wodurch Verletzungen entstehen können, verringert.

• Halten Sie stromführende Kabel vom Schneidbereich fern. In Hecken oder Büschen können stromführende Kabel verlaufen, die versehentlich mit Faden oder Schneidwerk in Berührung kommen und so durchgeschnitten oder beschädigt werden können.

• Halten Sie alle Körperteile vom rotierenden Trimmer- Schneidwerk oder Faden fern. Entfernen Sie kein Material vom Gerät, solange es noch mit dem Stromnetz verbunden ist. Das rotierende Trimmer- Schneidwerk bzw. der rotierende Faden kann zu schweren Verletzungen führen.

• Tragen Sie das Gerät nur in ausgeschaltetem Zustand und weg vom Körper. Durch den ordnungsgemäßen Umgang mit dem Gerät wird die Wahrscheinlichkeit eines versehentlichen Kontakts mit einem rotierenden Trimmer-Schneidwerk bzw. rotierenden Faden verringert.

• Verwenden Sie ausschließlich vom Hersteller angegebene Ersatz-Schneidköpfe, -Trimmer- Schneidwerke oder -Fäden. Ersetzen Sie die Trimmer-Schneidwerke oder -Fäden nicht durch Metalldrähte oder -klingen. Nicht ordnungsgemäße Ersatzteile können zu Kontrollverlust, Brüchen und Verletzungen führen. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich bei der Auswahl der richtigen Ausrüstung von Ihrem Händler beraten.

• Tragen Sie einen zugelassenen Gehörschutz. (Abb. 21)

• Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist außerdem eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen müssen die Normen ANSIZ87.1 für die USA bzw. EN166 für EU-Länder erfüllen. (Abb. 22)

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung. (Abb. 23)

• Tragen Sie Schutzstiefel mit Stahlkappen und rutschfesten Sohlen. (Abb. 24)

1885 - 006 - 09.09.2024• Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Tragen Sie keinen Schmuck, kurze Hosen oder Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber zusammen, so dass sie nicht über Ihre Schultern fallen.

• Eine Erste-Hilfe-Ausrüstung sollte stets griffbereit sein. (Abb. 25) Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden. In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. Unter der Überschrift Einleitung auf Seite 89 finden Sie Angaben zur Position der Teile an Ihrem Gerät. Die Lebensdauer des Geräts kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung des Geräts nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Wenden Sie sich für weitere Informationen an Ihre Vertragswerkstatt. WARNUNG: Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät diesen Anforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden. ACHTUNG: Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Geräts. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Geräte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt. So prüfen Sie die Benutzeroberfläche Die grünen LEDs (A) zeigen den Akkuzustand an, wenn das Gerät eingeschaltet, aber nicht in Betrieb ist.

1. Halten Sie die On/Off-Taste (B) gedrückt. (Abb. 26)

a) Das Gerät ist eingeschaltet, wenn die grünen LEDs (A) leuchten. b) Das Gerät ist ausgeschaltet, wenn die grünen LEDs (A) nicht leuchten.

Fehlerbehebung auf Seite 102 wenn die Warnanzeige (C) aufleuchtet oder blinkt. So prüfen Sie die Gashebelsperre Die Gashebelsperre verhindert versehentliches Starten. Wenn Sie die Gashebelsperre(A) drücken, wird der Gashebel(B) freigegeben. Wenn Sie den Handgriff loslassen, kehren Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurück. (Abb. 27)

1. Stellen Sie sicher, dass der Gashebel gesperrt

ist, wenn sich die Gashebelsperre in der Ausgangsstellung befindet. (Abb. 28)

2. Drücken Sie den Gashebel und kontrollieren Sie,

ob er beim Loslassen in die Ausgangsstellung zurückkehrt. (Abb. 29)

3. Stellen Sie sicher, dass sich der Gashebel und die

Gashebelsperre frei bewegen können und dass die Rückstellfeder richtig funktioniert. (Abb. 30)

4. Starten Sie das Gerät. Siehe

So starten Sie das Gerät auf Seite 100

5. Lassen Sie den Gashebel los, und stellen Sie sicher,

dass die Schneidausrüstung vollständig stoppt. So prüfen Sie die Schutzvorrichtung der Schneideausrüstung WARNUNG: Verwenden Sie keine Schneidausrüstung ohne eine zugelassene und ordnungsgemäß befestigte Schutzvorrichtung. Verwenden Sie stets die empfohlene Schutzvorrichtung für die Schneidausrüstung, die Sie benutzen, siehe Technische Angaben auf Seite 105 . Wenn eine falsche oder defekte Schutzvorrichtung montiert wird, können dadurch schwere Verletzungen verursacht werden. Der Schutz für die Schneidausrüstung stoppt Objekte, die in die Richtung des Bedieners geschleudert werden. Der Schutz für die Schneidausrüstung verhindert außerdem Verletzungen durch Berühren der Schneidausrüstung.

1. Halten Sie den Motor an.

2. Führen Sie eine Sichtkontrolle auf Beschädigungen

(z. B. Risse) durch. 1885 - 006 - 09.09.2024

953. Tauschen Sie den Schutz für die Schneidausrüstung

aus, wenn er beschädigt ist. Schneidausrüstung Wählen Sie die richtige Schneidausrüstung und warten sie diese, um:

• Maximale Schnittleistung zu erreichen,

• Die Lebensdauer der Schneidausrüstung zu erhöhen. WARNUNG: Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Technische Angaben auf Seite 105 . Informationen zum korrekten Einlegen des Trimmerfadens und zur Wahl des richtigen Fadendurchmessers finden Sie in den Anweisungen für die Schneidausrüstung. WARNUNG: Eine falsche Schneidausrüstung kann die Unfallgefahr erhöhen. Trimmerkopf WARNUNG: Achten Sie stets darauf, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, um gesundheitsschädliche Vibrationen zu vermeiden. (Abb. 31)

• Verwenden Sie nur empfohlene Trimmerköpfe und -fäden.

• Benutzen Sie nur empfohlene Schneidausrüstung.

• Ein kleineres Gerät erfordert kleine Trimmerköpfe und umgekehrt.

• Die Länge des Trimmerfadens ist wichtig. Bei gleichem Fadendurchmesser erfordert ein längerer Trimmerfaden eine größere Motorleistung als ein kurzer.

• Achten Sie darauf, dass das Messer am Trimmerschutz intakt ist. Dieses schneidet den Trimmerfaden auf die richtige Länge.

• Weichen Sie den Trimmerfaden vor der Verwendung für einige Tage in Wasser ein, um die Lebensdauer zu erhöhen. Sicherer Umgang mit Akkus WARNUNG: Lesen Sie alle Sicherheitshinweise und allgemeinen Anweisungen. Wenn Sie die Sicherheitshinweise und allgemeinen Anweisungen nicht beachten, kann dies zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Sicherheitshinweise und allgemeinen Anweisungen zur späteren Verwendung auf.

• Diese Sicherheitshinweise gelten nur für 18-V- Lithium-Ionen-Akkus für das POWER FOR ALL- System.

• Verwenden Sie den Akku nur in Produkten von POWER FOR ALL Systempartnern. Mit POWER FOR ALL gekennzeichnete 18-V-Akkus sind mit folgenden Geräten vollständig kompatibel: – Alle Geräte des 18-V-POWER FOR ALL- Akkusystems. – Alle 18-V-Geräte von POWER FOR ALL- Systempartnern.

• Beachten Sie die Akkuempfehlungen in der Betriebsanleitung Ihres Geräts. Nur so können Akku und Gerät gefahrlos betrieben und die Akkus vor gefährlicher Überlastung geschützt werden.

• Laden Sie die Akkus nur mit vom Hersteller oder von POWER FOR ALL-Systempartnern empfohlenen Ladegeräten auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku ein Brandrisiko darstellen.

• Der Akku wird teilweise aufgeladen ausgeliefert. Laden Sie den Akku im Ladegerät für volle Akkukapazität vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal benutzen.

• Bewahren Sie die Akkus für Kinder unzugänglich auf.

• Öffnen Sie den Akku nicht. Es besteht Kurzschlussgefahr.

• Bei Beschädigung und unsachgemäßer Verwendung des Akkus können Dämpfe freigesetzt werden. Der Akku kann sich entzünden oder explodieren. Stellen Sie sicher, dass der Bereich gut belüftet ist, und suchen Sie einen Arzt auf, falls Sie negative Auswirkungen bemerken. Die Dämpfe können die Atemwege reizen.

• Bei unsachgemäßer Verwendung oder bei Beschädigung kann brennbare Flüssigkeit aus dem Akku entweichen. Hautkontakt mit dieser Flüssigkeit ist zu vermeiden. Bei versehentlichem Hautkontakt, spülen Sie die Stelle sofort mit Wasser ab. Bei versehentlichem Kontakt mit den Augen, suchen Sie zusätzlich einen Arzt auf. Austretende Akkuflüssigkeit kann Reizungen oder Verätzungen verursachen.

• Wenn der Akku beschädigt wird, kann Flüssigkeit austreten und sich auf Oberflächen in der Nähe verteilen. Überprüfen Sie die betroffenen Teile. Reinigen Sie diese Teile, oder ersetzen Sie sie bei Bedarf.

• Den Akku nicht kurzschließen. Wird der Akku nicht verwendet, halten Sie ihn von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleineren Metallgegenständen fern, da es zu einer Überbrückung der Kontakte kommen

1885 - 006 - 09.09.2024könnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Bränden kommen.

• Der Akku kann durch spitze Gegenstände wie Nägel oder Schraubendreher oder durch Krafteinwirkung von außen beschädigt werden. Es kann ein interner Kurzschluss auftreten, der zu Verbrennung, Rauchentwicklung, Explosion oder Überhitzung des Akkus führen kann.

• Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden.

• Schützen Sie den Akku vor Hitze, z.B. vor dauerhafter Sonneneinwirkung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

• Der Akku darf nur im Gerät verwendet werden, wenn die Umgebungstemperatur zwischen -5 °C — 40 °C liegt.

• Lagern Sie den Akku nur bei einer Umgebungstemperatur zwischen -20 °C — 50 °C. Lassen Sie den Akku beispielsweise im Sommer nicht im Auto. Bei Temperaturen unter 0°C kann es bei einigen Geräten zu einem Leistungsverlust kommen.

• Laden Sie den Akku nur bei einer Umgebungstemperatur von 0 °C — 35 °C auf. Wenn Sie das Gerät außerhalb dieses Temperaturbereichs aufladen, kann dies das Risiko erhöhen, dass der Akku beschädigt wird, und es kann zur Brandgefahr kommen. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie alle Sicherheitshinweise und allgemeinen Anweisungen. Wenn Sie die Sicherheitshinweise und allgemeinen Anweisungen nicht beachten, kann dies zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Verwenden Sie das Ladegerät nur, wenn Sie alle Funktionen vollständig beurteilen und ohne Einschränkungen nutzen können oder wenn Sie entsprechende Anweisungen erhalten haben.

Dieses Ladegerät ist nicht für die Verwendung durch Kinder oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung oder Know‐ how vorgesehen. Dieses Ladegerät kann von Kindern ab 8Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung oder Knowhow verwendet werden, wenn eine für ihre Sicherheit verantwortliche Person sie überwacht oder sie in den sicheren Betrieb des Ladegeräts eingewiesen hat und sie die damit verbundenen Gefahren verstanden haben. Andernfalls besteht die Gefahr von Bedienungsfehlern und Verletzungen.

• Beaufsichtigen Sie Kinder während der Verwendung, Reinigung und Wartung. Dadurch wird verhindert, dass Kinder mit dem Ladegerät spielen.

• Laden Sie 18V-POWER FOR ALL-Systemakkus ausschließlich mit einer Kapazität von mind. 1,5Ah auf. Die Akkuspannung muss mit der Ladespannung des Ladegeräts übereinstimmen. Laden Sie keine nicht wiederaufladbaren Batterien auf. Andernfalls besteht Brand- und Explosionsgefahr.

• Verwenden Sie das Ladegerät nur in geschlossenen Räumen und setzen Sie es keiner Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.

• Halten Sie das Ladegerät sauber. Durch Schmutz besteht Stromschlaggefahr.

• Überprüfen Sie vor Gebrauch das Ladegerät, das Kabel und den Stecker. Verwenden Sie das Ladegerät nicht mehr, wenn Sie Beschädigungen feststellen. Öffnen Sie das Ladegerät nicht selbst, und lassen Sie es nur von Husqvarna oder einem autorisierten Kundendienstzentrum unter ausschließlicher Verwendung von Original- Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen die Stromschlaggefahr.

• Verwenden Sie das Ladegerät nicht auf leicht entzündlichen Oberflächen (z.B. Papier, Textilien usw.) oder in einer entzündlichen Umgebung. Durch das Aufheizen des Ladegeräts während des Betriebs besteht Brandgefahr.

• Bedecken Sie die Lüftungsschlitze des Ladegeräts nicht. Andernfalls kann sich das Ladegerät überhitzen und funktioniert nicht mehr ordnungsgemäß.

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkutyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.

• Bei Beschädigung und unsachgemäßer Verwendung des Akkus können ebenfalls Dämpfe freigesetzt werden. Stellen Sie sicher, dass der Bereich gut belüftet ist, und suchen Sie einen Arzt auf, falls Sie negative Auswirkungen bemerken. Die Dämpfe können die Atemwege reizen.

• Bei falschem Gebrauch kann Flüssigkeit aus dem Akku austreten. Hautkontakt mit dieser Flüssigkeit ist zu vermeiden. Bei versehentlichem Hautkontakt, spülen Sie die Stelle sofort mit Wasser ab. Bei versehentlichem Kontakt mit den Augen, suchen Sie zusätzlich einen Arzt auf. Austretende Akkuflüssigkeit kann Reizungen oder Verätzungen verursachen.

• Nur in GB verkaufte Geräte: Das Gerät ist mit einem nach BS1363/A zugelassenen elektrischen Stecker mit interner Sicherung ausgestattet (ASTA- Zulassung gemäß BS1362). Wenn der Stecker nicht für Ihre Steckdosen geeignet ist, sollte er von einem autorisierten Kundendienstmitarbeiter 1885 - 006 - 09.09.2024 97abgeschnitten und durch einen geeigneten Stecker ersetzt werden. Der Ersatzstecker sollte die gleiche Sicherungsleistung wie der Originalstecker haben. Der abgetrennte Stecker muss entsorgt werden, um das Risiko eines Stromschlags zu vermeiden, und darf niemals in eine andere Steckdose gesteckt werden. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.

• Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sich bitte an Ihren Servicehändler.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Starke Reiniger können den Kunststoff beschädigen.

• Wenn Wartungsarbeiten nicht durchgeführt werden, verringert sich die Lebensdauer des Geräts und die Unfallgefahr steigt.

• Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Geräts, ist eine spezielle Schulung erforderlich. Wenn nach Durchführung der Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschriebenen Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an Ihren Servicehändler. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

• Nur Original-Ersatzteile verwenden. Montage Einleitung WARNUNG: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So bringen Sie den Trimmerschutz an

1. Setzen Sie den Trimmerschutz auf das

Motorgehäuse. (Abb. 32)

2. Installieren Sie die zwei Schrauben durch das

Motorgehäuse und den Trimmerschutz. (Abb. 33)

3. Ziehen Sie die Schrauben fest.

So montieren Sie den Trimmerkopf

1. Drehen Sie die Abtriebswelle, bis sich das Loch des

Mitnehmerrads mit dem entsprechenden Loch im Getriebegehäuse deckt.

2. Stecken Sie den Kombischlüssel in das Loch, um die

3. Drehen Sie den Trimmerkopf im Uhrzeigersinn.

(Abb. 34) So installieren Sie den Pflanzenschutz

1. Installieren Sie den Pflanzenschutz in den Löchern

am Motorgehäuse. (Abb. 35)

2. Stellen Sie sicher, dass sich der Pflanzenschutz frei

nach vorn und hinten bewegen kann. (Abb. 36) So befestigen Sie den Haken an einer Wand

• Montieren Sie den Haken im Innenbereich.

• Schützen Sie den Haken vor Sonnenlicht und setzen Sie ihn nur Umgebungstemperaturen von -10°C bis 70°C aus.

• Montieren Sie den Haken an einer Trockenbau-, Holz- oder Betonwand. ACHTUNG: Stellen Sie sicher, dass die Wand Lasten von mindestens 30kg aufnehmen kann.

• Befestigen Sie den Haken mit den drei Schrauben (A) an der Wand. Verwenden Sie bei Bedarf Dübel (B). (Abb. 37) ACHTUNG: Stellen Sie sicher, dass die Schrauben für Ihren Wandtyp geeignet sind.

• Kontaktieren Sie Ihren Husqvarna Servicemitarbeiter, um Informationen über das verfügbare Aufbewahrungszubehör für Ihr Gerät zu erhalten. 98 1885 - 006 - 09.09.2024Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Bevor Sie das Gerät in Betrieb nehmen

• Untersuchen Sie den Arbeitsbereich, um sicherzustellen, dass Sie sich mit der Beschaffenheit des Geländes auskennen. Überprüfen Sie das Bodengefälle, und achten Sie auf Hindernisse wie Steine, Äste und Löcher.

• Unterziehen Sie das Gerät einer allgemeinen Inspektion.

• Führen Sie Sicherheitskontrollen, Wartungen und Servicemaßnahmen durch, die in dieser Betriebsanleitung beschrieben sind.

• Prüfen Sie den Motor auf Verschmutzung und Risse. Verwenden Sie eine Bürste, um den Motor von Gras und Laub zu reinigen. Verwenden Sie Handschuhen, falls notwendig.

• Überprüfen Sie den Trimmerkopf und die Schutzvorrichtung für die Schneidausrüstung auf Beschädigungen oder Risse. Ersetzen Sie den Trimmerkopf und die Schutzvorrichtung für die Schneidausrüstung bei Beschädigungen oder Rissen.

• Stellen Sie sicher, dass alle Muttern und Schrauben fest angezogen sind.

• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen, Griffe und das Schneidwerk richtig montiert und nicht beschädigt sind, bevor Sie das Gerät starten. Akku WARNUNG: Vor dem Betrieb des Akkus müssen Sie die Sicherheitsinformationen lesen und verstehen. Sie müssen außerdem Bedienungsanleitung für den Akku und das Ladegerät lesen und verstehen. Sorgen Sie für die richtigen Umgebungstemperaturen von Akku und Ladegerät. Umgebungsstemperatur Betrieb des Akkus im Gerät -5 °C — 40 °C Laden des Akkus 0 °C — 35 °C So laden Sie den Akku Laden Sie den Akku vor dem ersten Gebrauch. Hinweis: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus innerhalb des zulässigen Ladetemperaturbereichs (0–35 °C) liegt.

1. Schließen Sie das Netzkabel für das Ladegerät an

eine geerdete Netzsteckdose an. ACHTUNG: Stellen Sie sicher, dass die Netzspannung und -frequenz korrekt sind.

2. Legen Sie den Akku in das Ladegerät. Wenn die

grüne LED blinkt, ist der Akku mit dem Ladegerät verbunden. (Abb. 38) (Abb. 39) (Abb. 40)

3. Der Akku ist vollständig aufgeladen, wenn die grüne

LED am Ladegerät leuchtet. Laden Sie den Akku für maximal 24Stunden.

4. Trennen Sie das Ladegerät von der Netzsteckdose.

ACHTUNG: Ziehen Sie nicht am Netzkabel.

5. Nehmen Sie den Akku aus dem Ladegerät.

LED für den Akkuzustand am Ladegerät Die rote LED (A) und die grüne LED (B) am Ladegerät zeigen den Akkuzustand an. Siehe LED für den Akkuzustand am Gerät auf Seite 100

(Abb. 41) Ladegerät LED-Anzeige Akkuladezu- stand P4A 18-C50 Die grüne LED blinkt. Der Akku lädt. P4A 18-C70 P4A 18-C100 LED blinkt schnell grün. Der Akku lädt. LED blinkt lang- sam grün. Der Akku ist zu 80% geladen. P4A 18-C50 P4A 18-C70 P4A 18-C100 LED leuchtet grün. Der Akku ist voll- ständig geladen. 1885 - 006 - 09.09.2024 99Ladegerät LED-Anzeige Akkuladezu- stand P4A 18-C70 P4A 18-C100 LED leuchtet rot. Siehe Ladegerät auf Seite 103

LED blinkt schnell rot. Siehe Ladegerät auf Seite 103

LED für den Akkuzustand am Gerät Wenn der Akku im Gerät eingesetzt ist, zeigen die LEDs am Gerät den Akkustatus an. (Abb. 42) LED-Anzeige Akkuladezustand LED1, 2 und 3 leuchten. Vollständig geladen. LED1 und 2 leuch- ten. Ausreichend geladen LED1 leuchtet. Die Akkuladung ist niedrig. LED1 blinkt. Der Akku ist leer. Die Akkuzus- tandsanzeige blinkt. Laden Sie den Akku auf. Siehe So laden Sie den Akku auf Seite 99

So schließen Sie den Akku an das Gerät an WARNUNG: Verwenden Sie den Akku nur in Geräten mit dem POWER FOR ALL 18-V-System.

1. Stellen Sie sicher, dass der Akku vollständig geladen

2. Schieben Sie den Akku in das Akkufach des Geräts.

Der Akku muss leicht in das Akkufach gleiten, anderenfalls ist er nicht korrekt eingesetzt. (Abb. 43)

3. Der Akku rastet einem hörbaren Klickgeräusch in der

richtigen Position ein. So starten Sie das Gerät

1. Halten Sie die On/Off-Taste gedrückt, bis die grüne

LED aufleuchtet. (Abb. 44)

2. Drücken Sie die Gashebelsperre und den Gashebel.

Die Schneidausrüstung beginnt sich zu drehen. So stellen Sie den Loophandgriff und den Teleskopschaft ein

1. Drücken Sie die Einstelltaste für den Loophandgriff.

2. Stellen Sie den Loophandgriff auf den richtigen

3. Lassen Sie die Einstelltaste für den Loophandgriff

4. Lösen Sie den Hebel am Schaft. (Abb. 46)

5. Stellen Sie die richtige Länge am Schaft ein.

6. Schließen Sie den Hebel und ziehen Sie die

Schraube an. Hinweis: Die beiden Positionen des Loophandgriffs in der folgenden Abbildung dienen nur zum Transport und/oder zur Lagerung. (Abb. 47) Automatische Abschaltfunktion Das Gerät verfügt über eine automatische Abschaltfunktion, die das Gerät anhält, wenn es nicht verwendet wird. Das Gerät schaltet sich nach 3 minutes ab. Inbetriebnahme des Geräts So trimmen Sie Gras

1. Halten Sie den Trimmerkopf nah über dem Boden

und neigen Sie ihn dabei etwas. Drücken Sie den Trimmerfaden nicht in das Gras. (Abb. 48)

2. Verringern Sie die Länge des Trimmerfadens um

8-10 cm/3,15-4Zoll. So schneiden Sie Gras

1. Halten Sie den Trimmerkopf über dem Boden.

2. Neigen Sie den Trimmerkopf.

3. Schneiden Sie mit dem Ende des Trimmerfadens um

Objekte im Arbeitsbereich. ACHTUNG: Schneiden Sie Gras. Andere Objekte, die von der Trimmerlinie getroffen werden, erhöhen den Verschleiß der Trimmerlinie. So schneiden Sie das Gras

1. Stellen Sie sicher, dass der Trimmerfaden beim

Rasenmähen parallel zum Boden läuft. (Abb. 49)

2. Drücken Sie den Trimmerkopf nicht auf den Boden.

Dadurch kann das Gerät beschädigt werden.

3. Schwenken Sie das Gerät von Seite zu Seite,

während Sie das Gras schneiden. (Abb. 50) So blasen Sie Gras fort Der Luftstrom aus dem rotierenden Trimmerfaden kann verwendet werden, um Gras zu entfernen.

1. Halten Sie den Trimmerkopf und den Trimmerfaden

parallel zum Boden und über dem Boden.

2. Bewegen Sie den Trimmerkopf von einer Seite zur

anderen, und blasen Sie das Gras fort.

1885 - 006 - 09.09.2024WARNUNG: Reinigen Sie die Trimmerkopfabdeckung jedes Mal, wenn Sie einen neuen Trimmerfaden zusammenbauen, um Unwucht und Vibrationen in den Griffen zu vermeiden. Sie sollten auch die anderen Teile des Trimmerkopfs überprüfen und bei Bedarf reinigen. So stoppen Sie das Gerät

1. Lassen Sie den Gashebel und die Gashebelsperre

2. Drücken Sie die On/Off-Taste, bis die grüne LED

3. Drücken Sie die Entriegelungstaste am Akku, und

entfernen Sie den Akku aus dem Gerät. (Abb. 51) So ersetzen Sie den Trimmerfaden Diese Information finden Sie auf der letzten Seite dieser Bedienungsanleitung. Wartung Einleitung WARNUNG: Lesen Sie vor dem Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Wartungsplan WARNUNG: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführen. Nachstehend sind die am Gerät vorzunehmenden Wartungsmaßnahmen aufgelistet. Siehe Wartung auf Seite 101 für weitere Informationen. Wartung Täglich Wöchent- lich Monatlich Reinigen Sie die äußeren Teile des Geräts mit einem sauberen und trockenen Tuch. Verwenden Sie kein Wasser.

Stellen Sie sicher, dass die Start-/Stopptaste funktionstüchtig und unbeschädigt ist.

Stellen Sie sicher, dass der Gashebel und die Gashebelsperre sicherheitstech- nisch ordnungsgemäß funktionieren.

Vergewissern Sie sich, dass alle Bedienelemente funktionieren und unbeschä- digt sind.

Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. X Stellen Sie sicher, dass die Schneidausrüstung unbeschädigt ist. Tauschen Sie die Schneidausrüstung aus, wenn sie beschädigt ist.

Kontrollieren Sie den Schutz für die Schneidausrüstung auf Schäden. Tauschen Sie den Schutz für die Schneidausrüstung aus, wenn er beschädigt ist.

Vergewissern Sie sich, dass alle Schrauben und Muttern fest angezogen sind. X Stellen Sie sicher, dass die Entriegelungstasten am Akku funktionieren und der Akku in das Gerät einrastet.

Prüfen Sie, ob das Akkuladegerät nicht beschädigt ist und ordnungsgemäß funk- tioniert.

Vergewissern Sie sich, dass der Akku nicht beschädigt ist. X Stellen Sie sicher, dass der Akku vollständig geladen ist. X Vergewissern Sie sich, dass das Akkuladegerät nicht beschädigt ist. X 1885 - 006 - 09.09.2024 101Wartung Täglich Wöchent- lich Monatlich Kontrollieren Sie alle Kabel, Kupplungen und Anschlüsse. Stellen Sie sicher, dass sie nicht beschädigt und frei von Schmutz sind.

Überprüfen Sie die Verbindungen zwischen dem Akku und dem Gerät durch. Überprüfen Sie die Verbindung zwischen dem Akku und dem Ladegerät.

So prüfen Sie den Akku und das Ladegerät

1. Untersuchen Sie den Akku auf Schäden, z.B. Risse.

2. Untersuchen Sie das Akkuladegerät auf Schäden,

3. Stellen Sie sicher, dass das Verbindungskabel des

Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind. So reinigen Sie das Gerät, den Akku und das Ladegerät

1. Reinigen Sie das Gerät nach jedem Gebrauch mit

einem trockenen Tuch.

2. Reinigen Sie Akku und Ladegerät mit einem

trockenen Tuch. Die Akkuführungsschienen sauber halten.

3. Stellen Sie sicher, dass die Klemmen an Akku

und Ladegerät sauber sind, bevor der Akku in das Ladegerät oder das Gerät gesteckt wird. So überprüfen und ersetzen Sie den Trimmerkopf

1. Kontrollieren Sie den Trimmerkopf auf

Beschädigungen und Risse.

2. Drehen Sie die Abtriebswelle, bis sich das Loch des

Mitnehmerrads mit dem entsprechenden Loch im Getriebegehäuse deckt.

3. Stecken Sie den Kombischlüssel in das Loch, um die

4. Drehen Sie den Trimmerkopf gegen den

Uhrzeigersinn. (Abb. 52)

5. Tauschen Sie den Trimmerkopf aus.

6. Bringen Sie den Trimmerkopf an. Siehe

montieren Sie den Trimmerkopf auf Seite 98

Fehlerbehebung Benutzeroberfläche Problem Mögliche Fehler Mögliche Abhilfe Grüne Start-LED blinkt. Zu geringe Akkuspannung. Laden Sie den Akku auf. Rote Fehler-LED blinkt. Überlastung. Die Schneidausrüstung ist nicht frei beweg- lich. Nehmen Sie die Schneidausrüstung ab. Temperaturabweichung. Lassen Sie das Gerät abkühlen. Der Gashebel und die Starttaste werden gleichzeitig gedrückt. Lassen Sie den Gashebel los und drücken Sie die Start-Taste. Die grüne LED und die rote LED blinken abwechselnd. Akku ist leer. Laden Sie den Akku auf. Akku ist beschädigt. Wenden Sie sich an Ihren Servicehändler. 102 1885 - 006 - 09.09.2024Ladegerät Die LED am Akkula- degerät Ursache Lösung LED leuchtet grün. (Für P4A 18-C50) Die grüne LED leuch- tet und die rote LED blinkt. (Für P4A 18- C70 und P4A 18- C100) Der Akku wurde nicht korrekt in das Ladegerät eingesetzt. Den Akku aus dem Ladegerät nehmen und ihn dann wieder in das Ladegerät einsetzen. Die Akkuanschlüsse und die Anschlüsse des Akkuladegeräts sind verschmutzt. Die Akkuanschlüsse und die Anschlüsse des Akkulade- geräts reinigen. Den Akku beispielsweise mehrmals in das Ladegerät einsetzen und entfernen. Der Akku ist beschädigt. Den Akku austauschen. Das Ladegerät erkennt einen in- ternen Fehler. Stellen Sie sicher, dass alle Akkus vollständig eingelegt sind. Ziehen Sie den Netzstecker, und stecken Sie ihn wieder ein. Wenn der Fehler erneut auftritt, bei einem autorisierten Kundendienstzentrum für Husqvarna Gerä- te eine Überprüfung des Ladegeräts anfragen. LED leuchtet grün. (Für P4A 18-C50) LED leuchtet rot. (Für P4A 18-C70 und P4A 18-C100) Die Akkutemperatur liegt außer- halb des Ladebereichs. Warten, bis die Akkutemperatur wieder im zulässigen La- detemperaturbereich(0–35°C) liegt. Die grüne LED er- lischt. (Für P4A 18- C50) Die grüne und die rote LED leuchten nicht. (Für P4A 18- C70 und P4A 18- C100) Das Ladegerät ist nicht richtig an die Netzsteckdose angeschlos- sen. Das Ladegerät an eine Steckdose anschließen. Defekte Netzsteckdose. Das Akkuladegerät an eine Quelle mit der auf dem Typenschild angegebenen Spannung und Frequenz an- schließen. Der Kerzenschlüssel, das Netz- kabel oder das Akkuladegerät sind beschädigt. Die Netzspannung überprüfen. Bei Bedarf an eine autori- sierte Servicewerkstatt wenden. Andere Fehler. Wenn andere Fehler auftreten, schalten Sie das Gerät aus, entfernen den Akku und wenden sich an eine zugelassene Servicewerkstatt. Transport, Lagerung und Entsorgung Transport und Lagerung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.

• Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

• Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltenden nationalen Vorschriften.

• Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku in der Verpackung nicht verrutschen kann.

• Entnehmen Sie den Akku für die Lagerung oder den Transport.

• Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen -20°C/-4°F und 1885 - 006 - 09.09.2024 103+50°C/122°F liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.

• Stellen Sie bei der Lagerung des Akkuladegeräts sicher, dass die Temperatur zwischen 5°C/41°F und 45°C/113°F liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.

• Lagern sie das Gerät bei einer Temperatur zwischen -40°C/-40°F und 60°C/140°F.

• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 0°C/32°F und 35°C/95°F liegt.

• Laden Sie den Akku auf 30bis 50%, bevor Sie ihn über längere Zeit einlagern.

• Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.

• Achten Sie bei der Lagerung darauf, dass sich der Akku nicht in unmittelbarer Nähe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschließbaren Raum.

• Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevor Sie es längere Zeit einlagern.

• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.

• Befestigen Sie das Gerät während des Transports sicher.

• Lagern Sie das Gerät in waagerechter Position oder hängen Sie es am mitgelieferten Haken auf. Siehe So befestigen Sie den Haken an einer Wand auf Seite 98

(Abb. 53) Entsorgung von Akku, Ladegerät und Gerät Das Symbol unten bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. So werden Umwelt- und Personenschäden vermieden. Weitere Informationen erhalten Sie bei örtlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihrem Händler. (Abb. 18) Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden. Entsorgen von Elektro- und Elektronik- Altgeräten Gilt nur für Deutschland Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden. Entfernen von Batterien, Akkus und Leuchtmitteln: Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfernt und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in diesem Produkt enthalten:

• Chemie: Litium Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte: Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder

Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

2. Der Vertreiber muss Altgeräte mit einem

Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt. Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben.

1885 - 006 - 09.09.2024Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 2 (Geräte mit Displays) und

• 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm) Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben. Datenschutz Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik- Altgeräten zu löschen. WEEE-Registrierungsnummer Husqvarna 10168717 Sammlungs- und Verwertungsraten Gemäß der WEEE-Richtlinie sind die EU- Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/ wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/ elektro-und-elektronikaltgeraete Technische Angaben Technische Daten Aspire T28-P4A Motor Motortyp PMDC Drehzahl der Abtriebswelle, U/min 6800 Schnittbreite, mm 280 Gewicht Gewicht ohne Akku, kg 2,6 Gewicht mit Akku (P4A 18-B45/P4A 18-B70), kg 3,0/3,3 Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 85 Schallleistungspegel, garantiert L

dB(A) 88 Geräuschpegel

Äquivalenter Schalldruckpegel am Ohr des Bedieners, gemessen nach EN ISO 50636-2-91, dB (A)

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. Die Differenz zwischen garantiertem und gemessenem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen ver- schiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Berichten zufolge liegt der Schalldruckpegel für dieses Gerät normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 3 dB(A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 1,5m/s

1885 - 006 - 09.09.2024 105Aspire T28-P4A Vibrationspegel an den Griffen, gemessen nach EN50636-2-91, m/s

Ausgestattet mit Trimmerkopf (Original), vorne/hinten. 2,26/1,61 Akku P4A 18-B45 P4A 18-B72 Typ Lithium-Ionen Lithium-Ionen Akkukapazität, Ah Siehe Aufkleber zur Akkukapazität Siehe Aufkleber zur Akkukapazität Nennspannung, V 18 18 Gewicht, kg 0,4 0,7 Zugelassene Ladegeräte Ladegerät P4A 18-C50 P4A 18-C70 P4A 18-C100 Eingangsspannung, V Siehe Informationen zu Nenn- werten des Ladegeräts. Siehe Informationen zu Nennwerten des Ladege- räts. Siehe Informationen zu Nennwerten des Ladege- räts. Frequenz, Hz 50–60 50–60 50–60 Leistung, W 50 70 105 Ausgangsspannung, V DC/ Ampere, A 14,4-18/2 14,4-18/3 14,4-18/4,4 Zubehör Zugelassenes Zubehör Zugelassenes Zubehör Typ Schutz für die Schneidausrüstung, Teile-Nr. Trimmerkopf A15BM5 (Faden-Ø 1,6 mm) 536 47 32-01 106 1885 - 006 - 09.09.2024Konformitätserklärung EU-Konformitätserkärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Akku-Grastrimmer Marke Husqvarna Typ/Modell Aspire T28-P4A Identifizierung Seriennummern ab 2023 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Richtlinie/Verord- nung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2014/30/EG „über elektromagnetische Verträglichkeit“ 2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2011/65/EG „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron- ikgeräten“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 60335-1:2012/ A15:2021, EN 50636-2-91:2014, EN IEC 63000:2018, EN IEC 55014-1:2021; EN IEC 55014-2:2021. Benannte Stelle: 0158 DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany bestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI. Informationen zu Geräuschemission finden Sie unter Technische Angaben auf Seite 105

Huskvarna, 2023-12-14 Claes Losdal, R&D Manager, Husqvarna AB Verantwortlich für die technische Dokumentation 1885 - 006 - 09.09.2024 107Lizenzen Copyright

2012–2020 STMicroelectronics Die Garantie deckt keine Schäden, die sich aus normalem Verschleiß, Fahrlässigkeit, unzulässigem Einsatz, unbefugten Reparaturen oder Anschluss der Ansaugvorrichtung an eine falsche Spannung ergeben. Alle Rechte vorbehalten. Verbreitung und Verwendung in Quell- und Binärform, mit oder ohne Änderungen, sind zulässig, sofern folgende Bedingungen erfüllt sind:

• Bei der Verbreitung von Quellcode müssen der obige Copyright-Hinweis, diese Liste der Bedingungen und folgender Haftungsausschluss enthalten sein.

• Bei der Verbreitung in Binärform müssen der obige Copyright-Hinweis, diese Liste der Bedingungen und folgender Haftungsausschluss in den Unterlagen und/oder anderen Materialien, die bei der Verbreitung bereitgestellt werden, enthalten sein.

• Weder der Name von STMicroelectronics noch die Namen seiner Mitwirkenden dürfen ohne vorherige schriftliche Genehmigung zur Bewerbung von Produkten verwendet werden, die auf Grundlage dieser Software erstellt wurden.

DIESE SOFTWARE WIRD VON DEN

URHEBERRECHTSINHABERN UND DAZU

BEITRAGENDEN IN DER VORLIEGENDEN FORM

ZUR VERFÜGUNG GESTELLT, UND ALLE

AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN

GARANTIEN, EINSCHLIEßLICH, ABER NICHT

BESCHRÄNKT AUF DIE STILLSCHWEIGENDEN

GARANTIEN DER MARKTGÄNGIGKEIT UND

EIGNUNG FÜR EINEN BESTIMMTEN ZWECK,

WERDEN AUSGESCHLOSSEN. IN KEINEM FALL

HAFTET DER URHEBERRECHTSINHABER ODER

ABER NICHT BESCHRÄNKT AUF BESCHAFFUNG

VON ERSATZGÜTERN ODER -DIENSTLEISTUNGEN,

VERLUST VON NUTZUNG, DATEN ODER

GEWINNEN ODER BETRIEBSUNTERBRECHUNGEN),

DIE AUF BELIEBIGE WEISE VERURSACHT

WURDEN UND FÜR DIE EINE THEORETISCHE

HAFTBARKEIT BESTEHT, SEI ES DURCH

EINEN VERTRAG, ERFOLGSHAFTUNG ODER

SCHADENERSATZRECHT (EINSCHLIEßLICH

FAHRLÄSSIGKEIT ODER ANDEREM), DIE IN

IRGENDEINER WEISE AUS DER NUTZUNG DIESER

SOFTWARE ENTSTEHEN, SELBST WENN AUF

DIE MÖGLICHKEIT EINES SOLCHEN SCHADENS

2009–2019 Arm Limited. Alle Rechte vorbehalten. Version 2.0, Januar2004 http://www.apache.org/ licenses/ GESCHÄFTSBEDINGUNGEN FÜR DIE NUTZUNG,

VERVIELFÄLTIGUNG UND VERBREITUNG

„Lizenz“ bezeichnet die in den Abschnitten 1 bis 9 dieses Dokuments definierten Bedingungen für die Nutzung, Vervielfältigung und Verbreitung. „Lizenzgeber“ bezeichnet den Urheberrechtsinhaber oder die durch den Urheberrechtsinhaber bevollmächtigte juristische Person, die die Lizenz vergibt. „Juristische Person“ bezeichnet die Gesamtheit der handelnden juristischen Person und aller anderen juristischen Personen, die diese juristische Person kontrollieren, von ihr kontrolliert werden oder mit ihr unter gemeinsamer Kontrolle stehen. Im Sinne dieser Definition bedeutet „Kontrolle“ (i) die direkte oder indirekte Befugnis, die Leitung oder Verwaltung dieser juristischen Person durch Vertrag oder anderweitig zu veranlassen, oder (ii) Besitz eines Anteils von mindestens fünfzig Prozent (50%) der in Umlauf befindlichen Aktien oder (iii) nutznießender Besitz dieser juristischen Person. „Sie“ (oder „Ihr, Ihre, Ihrer, Ihren, Ihres, Ihnen“) bezeichnet eine natürliche oder juristische Person, die die durch diese Lizenz gewährten Berechtigungen ausübt. „Quell*“-Form bezeichnet die bevorzugte Form für Änderungen, einschließlich, aber nicht beschränkt auf Software-Quellcode, Dokumentationsquelle und Konfigurationsdateien. „Maschinen“-Form bezeichnet jede Form, die sich aus der maschinellen Umwandlung oder Übersetzung einer Quellform ergibt, einschließlich, aber nicht beschränkt auf kompilierten Maschinencode, generierte Dokumentation und Umwandlungen in andere Medientypen. „Werk“ bezeichnet das urheberrechtlich geschützte Werk in Quell- oder Maschinenform, das im Rahmen der Lizenz zur Verfügung gestellt wird, wie durch einen Urheberrechtsvermerk angegeben, der in dem Werk enthalten oder diesem beigefügt ist (ein Beispiel ist im Anhang unten angegeben). „Abgeleitete Werke“ sind alle Werke, ob in Quell- oder Maschinenform, denen das Werk zugrunde liegt (oder von diesem abgeleitet wurden) und für die die redaktionellen Überarbeitungen, Anmerkungen, Ausarbeitungen oder sonstigen Änderungen insgesamt ein urheberrechtliches Originalwerk darstellen. Für die Zwecke dieser Lizenz schließen abgeleitete Werke keine Werke ein, die von den Schnittstellen des Werks und der davon abgeleiteten Werke getrennt bleiben oder lediglich mit diesen verknüpft werden können (oder namentlich gebunden sind). „Beitrag“ bezeichnet alle urheberrechtlich geschützten Werke, einschließlich der Originalversion des Werks und aller Änderungen oder Ergänzungen dieses Werks oder davon abgeleiteter Werke, die vom Urheberrechtsinhaber oder von

1885 - 006 - 09.09.2024einer natürlichen oder juristischen Person, die zur Einreichung im Namen des Urheberrechtsinhabers berechtigt ist, absichtlich bei dem Lizenzgeber zur Aufnahme in das Werk eingereicht wird. Im Sinne dieser Definition bezeichnet „eingereicht“ jede Form von elektronischer, mündlicher oder schriftlicher Kommunikation, die an den Lizenzgeber oder seine Vertreter gesendet wird, einschließlich, aber nicht beschränkt auf Kommunikation auf elektronischen Verteilerlisten, Quellcode-Kontrollsystemen und Problemverfolgungssystemen, die vom Lizenzgeber oder in dessen Namen verwaltet werden, um das Werk zu besprechen und zu verbessern, jedoch ohne Kommunikation, die vom Urheberrechtsinhaber mit „Kein Beitrag“ oder anderweitig schriftlich gekennzeichnet sind. „Beitragender“ bezeichnet den Lizenzgeber und jede natürliche oder juristische Person, für die ein Beitrag vom Lizenzgeber eingegangen und anschließend in das Werk integriert wurde.

2. Erteilung einer Urheberrechtslizenz.

Vorbehaltlich der Bedingungen dieser Lizenz gewährt Ihnen jeder Beitragende hiermit eine unbefristete, weltweite, nicht exklusive, kostenlose, gebührenfreie, unwiderrufliche Urheberrechtslizenz zur Vervielfältigung, Vorbereitung abgeleiteter Werke, öffentlichen Ausstellung, öffentlichen Ausführung, Unterlizenzierung und Verbreitung des Werks und solcher abgeleiteter Werke in Quell- oder maschineller Form.

3. Erteilung einer Patentlizenz.

Vorbehaltlich der Bedingungen dieser Lizenz gewährt Ihnen jeder Beitragende hiermit eine unbefristete, weltweite, nicht exklusive, kostenlose, unwiderrufliche (außer wie in diesem Abschnitt angegeben) Patentlizenz zur Herstellung, zur Herstellung durch Dritte, zum Verkauf, zur Nutzung, zur Einfuhr und anderweitigen Übertragung des Werks, wobei diese Lizenz nur für Patentansprüche gilt, die von dem Beitragenden lizenziert werden können und die notwendigerweise allein oder durch eine Kombination seiner Beiträge am Werk, an das diese Beiträge übermittelt wurden, verletzt werden. Wenn Sie Patentstreitigkeiten gegen eine juristische Person (einschließlich Widerklage oder Gegenklage in einem Rechtsstreit) anstellen, aufgrund der Annahme, dass das Werk oder ein im Werk enthaltener Beitrag eine unmittelbare oder mittelbare Patentverletzung darstellt, dann enden alle Ihnen im Rahmen dieser Lizenz für dieses Werk gewährten Patentlizenzen mit dem Datum, an dem ein solches Verfahren eingereicht wird.

Sie dürfen Kopien des Werks oder davon abgeleiteter Werke in jedem Medium, mit oder ohne Änderungen sowohl in Quell- oder Maschinenform vervielfältigen und verbreiten, sofern Sie folgende Bedingungen erfüllen:

• Sie müssen allen anderen Empfängern des Werks oder abgeleiteter Werke eine Kopie dieser Lizenz überlassen und

• Sie müssen dafür sorgen, dass alle geänderten Dateien mit gut sichtbaren Hinweisen versehen werden, die darauf hinweisen, dass Sie die Dateien geändert haben. Weiterhin müssen Sie in der Quellform aller abgeleiteten Werke, die Sie verbreiten, alle Urheber-, Patent-, Marken- und Zuschreibungshinweise aus der Quellform des Werks bewahren, mit Ausnahme der Hinweise, die sich nicht auf einen Teil der abgeleiteten Werke beziehen und

• Wenn das Werk im Rahmen seiner Verbreitung eine Textdatei mit dem Namen „NOTICE“ enthält, müssen alle abgeleiteten Werke, die Sie verbreiten, eine lesbare Kopie der in dieser NOTICE-Datei enthaltenen Zuschreibungshinweise enthalten, mit Ausnahme derjenigen Hinweise, die sich nicht auf irgendeinen Teil der abgeleiteten Werke beziehen, und zwar an mindestens einer der folgenden Stellen: innerhalb einer NOTICE- Textdatei, die als Teil der abgeleiteten Werke verbreitet wird, innerhalb des Quellformulars oder der Dokumentation, wenn diese zusammen mit den abgeleiteten Werken bereitgestellt werden, oder innerhalb einer von den abgeleiteten Werken generierten Anzeige, falls und wo auch immer solche Hinweise Dritter normalerweise erscheinen. Der Inhalt der NOTICE-Datei dient nur zu Informationszwecken und ändert die Lizenz nicht. Sie können Ihre eigenen Zuschreibungshinweise in von Ihnen verbreiten abgeleiteten Werken neben oder als Ergänzung zum NOTICE-Text des Werks hinzufügen, vorausgesetzt, dass solche zusätzlichen Zuschreibungshinweise nicht als Änderung der Lizenz ausgelegt werden können. Sie können Ihre eigene Urheberrechtserklärung zu Ihren Änderungen hinzufügen und zusätzliche oder andere Lizenzbedingungen für die Verwendung, Reproduktion oder Verbreitung Ihrer Änderungen oder für alle abgeleiteten Werke als Ganzes bereitstellen, vorausgesetzt, Sie verwenden, reproduzieren und vertreiben das Werk ansonsten in Übereinstimmung mit den in dieser Lizenz genannten Bedingungen.

5. Einreichung von Beiträgen.

Sofern Sie nicht ausdrücklich etwas anderes angeben, unterliegt jeder Beitrag, den Sie absichtlich zur Aufnahme in das Werk beim Lizenzgeber eingereicht haben, ohne zusätzliche Bedingungen den Bedingungen dieser Lizenz. Ungeachtet der vorstehenden Bestimmungen darf keine der hier aufgeführten Bestimmungen die Bedingungen einer separaten Lizenzvereinbarung, die Sie möglicherweise mit dem Lizenzgeber in Bezug auf solche Beiträge geschlossen haben, ersetzen oder ändern.

1885 - 006 - 09.09.2024 109Diese Lizenz erteilt keine Erlaubnis zur Verwendung von Markennamen, Marken, Dienstleistungsmarken oder Produktbezeichnungen des Lizenzgebers, außer wenn dies für eine angemessene und übliche Verwendung zur Beschreibung der Herkunft des Werkes und zur Reproduktion des Inhalts der NOTICE-Datei erforderlich ist.

7. Gewährleistungsausschluss.

Sofern nicht durch geltendes Recht vorgeschrieben oder schriftlich vereinbart, stellt der Lizenzgeber das Werk (und jeder Beitragende seine Beiträge) IN DER VORLIEGENDEN FORM zur Verfügung, OHNE

GARANTIEN ODER BEDINGUNGEN JEGLICHER

ART, sei es ausdrücklich oder stillschweigend, einschließlich, aber nicht beschränkt auf Garantien oder Bedingungen des EIGENTUMSRECHTS, DER NICHTVERLETZUNG von RECHTEN, der MARKTGÄNGIGKEIT, oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Sie sind allein dafür verantwortlich, die Angemessenheit der Nutzung oder Weiterverbreitung des Werkes zu bestimmen und alle Risiken zu übernehmen, die mit der Ausübung von Berechtigungen im Rahmen dieser Lizenz verbunden sind. 8. Haftungsbeschränkung. Unter keinen Umständen und unter keinem rechtlichen Gesichtspunkt, ob unerlaubte Handlung (einschließlich Fahrlässigkeit), Vertrag oder anderem, es sei denn, dies ist nach geltendem Recht erforderlich (z.B. vorsätzliche und grob fahrlässige Handlungen) oder dies wurde schriftlich vereinbart, haftet irgendein Beitragender Ihnen gegenüber für Schäden, einschließlich unmittelbarer, mittelbarer, konkrete, beiläufig entstandene oder Folgeschäden jeglicher Art, die sich aus dieser Lizenz oder aus der Nutzung oder der Unmöglichkeit der Nutzung des Werkes ergeben (einschließlich, aber nicht beschränkt auf Schäden aufgrund von Verlust des Geschäftswert, Arbeitsunterbrechung, Computerausfall oder -fehlfunktion oder alle anderen kommerziellen Schäden oder Verluste), selbst wenn der Beitragende von der Möglichkeit solcher Schäden in Kenntnis gesetzt wurde.

9. Annahme von Gewährleistung oder zusätzlicher

• Haftung. Bei der Weiterverbreitung des Werks oder der davon abgeleiteten Werke können Sie entscheiden, die Annahme von Unterstützung, Gewährleistung, Schadloshaltung oder andere Haftungsverpflichtungen und/oder -rechte, die mit dieser Lizenz übereinstimmen, anzubieten und eine Gebühr dafür zu erheben. Bei der Annahme dieser Verpflichtungen dürfen Sie jedoch nur in Ihrem eigenen Namen und in Ihrer alleinigen Verantwortung handeln, nicht im Namen eines anderen Beitragenden, und nur dann, wenn Sie zustimmen, jeden Beitragenden von jeglicher Haftung oder Ansprüchen auszuschließen, ihn dagegen zu verteidigen und davon schadlos zu halten, die durch oder gegen diesen Beitragenden geltend gemacht werden, weil Sie eine solche Gewährleistung oder zusätzliche Haftung akzeptieren. ENDE DER GESCHÄFTSBEDINGUNGEN 110 1885 - 006 - 09.09.2024Περιεχόμενα Εισαγωγή p. 111
• Ασφάλεια p. 112
• Συναρμολόγηση p. 120
• Λειτουργία p. 121
• Συντήρηση p. 123
• Αντιμετώπιση προβλημάτων p. 125
• Μεταφορά, αποθήκευση και απόρριψη p. 126
• Τεχνικά στοιχεία p. 127
• Αξεσουάρ p. 128
• Δήλωση Συμμόρφωσης p. 129
• Άδειες p. 130
• Anexa p. 528

15. Akku (P4A18-B45)

16. Akun vapautuspainike

17. Akku (P4A18-B72)

24. Manuale dell’operatore

VERKOOPBAARHEID EN GESCHIKTHEID VOOR
