BRUKSANVISNING DT600 HUSQVARNA

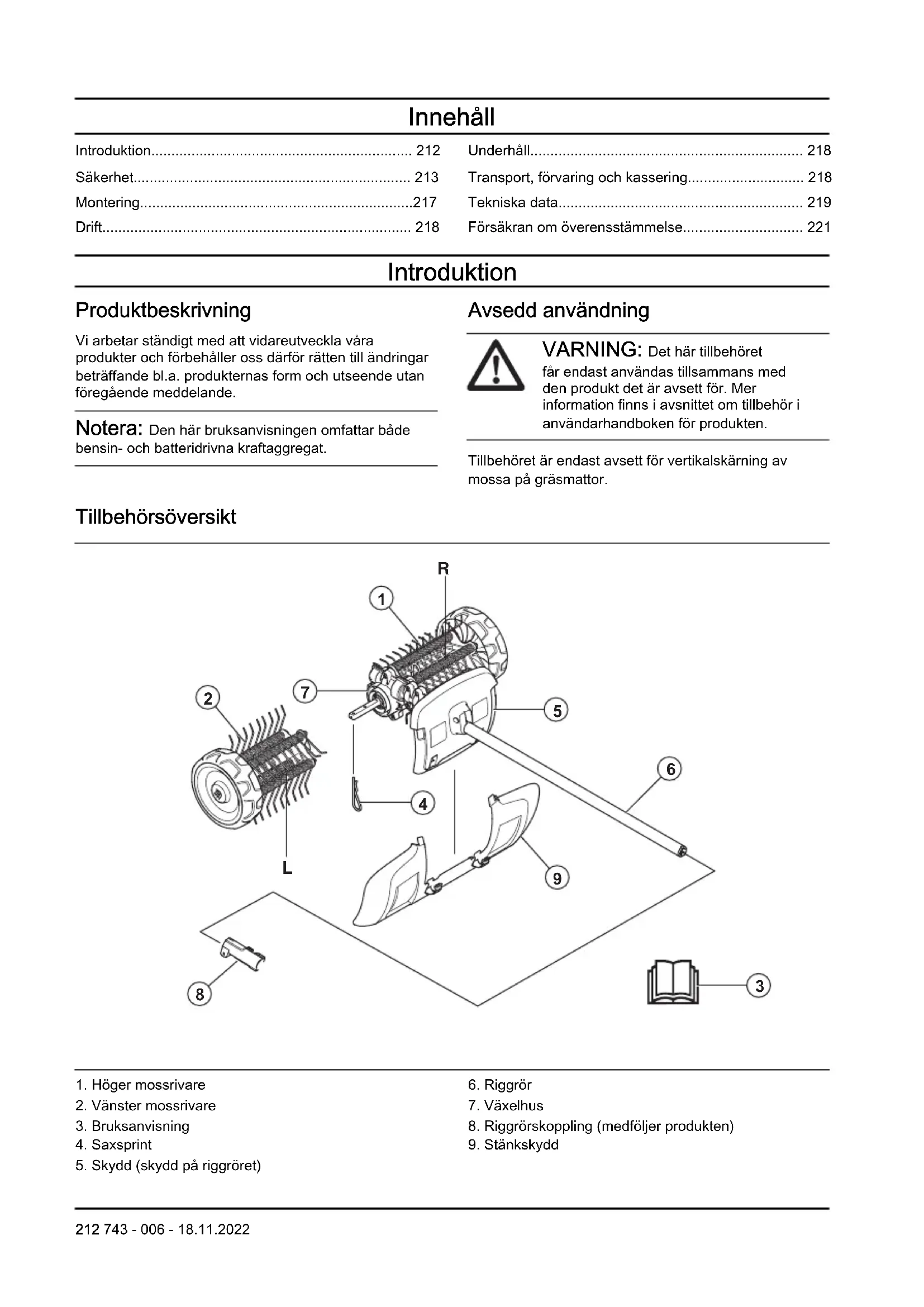

743 - 006 - 18.11.2022 211Innehåll

• Introduktion p. 212
• Säkerhet p. 213
• Montering p. 217
• Drift p. 218
• Underhåll p. 218
• Transport, förvaring och kassering p. 218
• Tekniska data p. 219
• Försäkran om överensstämmelse Introduktion Produktbeskrivning Vi arbetar ständigt med att vidareutveckla våra produkter och förbehåller oss därför rätten till ändringar beträffande bl.a. produkternas form och utseende utan föregående meddelande. Notera: Den här bruksanvisningen omfattar både bensin- och batteridrivna kraftaggregat. Avsedd användning VARNING: Det här tillbehöret får endast användas tillsammans med den produkt det är avsett för. Mer information finns i avsnittet om tillbehör i användarhandboken för produkten. Tillbehöret är endast avsett för vertikalskärning av mossa på gräsmattor. Tillbehörsöversikt p. 221

2. Vänster mossrivare

5. Skydd (skydd på riggröret)

8. Riggrörskoppling (medföljer produkten)

212 743 - 006 - 18.11.2022Symboler på utrustningen och på kraftaggregatet Vårdslös eller felaktig användning av tillbehöret kan resultera i allvarliga eller livshotande skador på användaren eller andra. Läs igenom bruksanvisningen nog- grant och se till att du förstår instruk- tionerna innan du använder tillbehö- ret. Använd godkända hörselskydd. Använd godkänt ögonskydd. Använd en andningsmask när det finns risk för damm. Utrustningen överensstämmer med gällande EG-direktiv. Produkten överensstämmer med gällande brittiska direktiv. Roterande delar. Akta händer och fötter. Pilen anger rotationsriktningen. Använd alltid godkända skyddshandskar. Använd halkfria och stadiga stövlar. Varning för utslungade föremål och rikoschetter. Användaren måste se till att inga människor eller djur kommer närma- re än 15m. När flera användare ar- betar på samma plats måste ett sä- kerhetsavstånd på minst 15m hål- las. Utrustningen kan våldsamt kasta iväg föremål som kan studsa tillbaka. Detta kan leda till allvarliga ögonska- dor om inte rekommenderad skydds- utrustning används. Håll ett avstånd på minst 15m till per- soner och djur när du använder pro- dukten. Håll alla delar av din kropp borta från de heta ytorna. Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 219 och på etiketten. Notera: Övriga symboler/dekaler på tillbehöret avser specifika krav för certifieringar på vissa marknader. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten och/ eller tillbehör, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation.

743 - 006 - 18.11.2022 213Allmänna säkerhetsinstruktioner

VARNING: Läs varningsinstruktionerna nedan innan du använder tillbehöret.

• Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder tillbehöret.

• De här instruktionerna kompletterar de instruktioner som medföljde produkten. Övriga instruktioner finns i driftinstruktionerna för produkten.

• Tillbehörets ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd inte ett tillbehör som verkar ha blivit ändrat av någon annan och använd alltid originaltillbehör. Icke auktoriserade ändringar och/ eller tillbehör kan medföra allvarliga personskador eller dödsfall för föraren eller andra. Läs alla instruktioner VARNING: När eldrivna trädgårdsmaskiner används ska säkerhetsreglerna alltid följas för att minska risken för eld, elektriska stötar och personskada. Detta innefattar följande: Allmänna säkerhetsinstruktioner för mossrivaren

• Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap eller personer som inte känner till de här instruktionerna använda produkten. Lokala föreskrifter kan ange en åldersgräns för användning.

• Använd aldrig produkten om personer, speciellt barn, eller husdjur finns i närheten.

• Sträck dig inte för långt och se till att hålla balansen. För att se till att inte halka i sluttningar ska du alltid gå, inte springa.

• Rör inte rörliga farliga delar innan du har kopplat bort maskinen från elnätet och de rörliga farliga delarna har stannat.

• Använd alltid kraftiga skor och långbyxor när du använder maskinen.

• Ta ut batteriet ur produkten när den är obevakad, innan du åtgärdar något som har fastnat och innan du rengör eller utför arbete på den.

• Ta ut batteriet ur produkten innan du kontrollerar om den är skadad, t.ex. när du har kört på ett främmande föremål eller om den börjar vibrera onormalt.

• Anslut inte skadade sladdar till strömförsörjningen och vidrör inte skadade sladdar innan du har kopplat bort dem från strömförsörjningen. Skadade sladdar som kommer i kontakt med strömförande delar kan leda till personskador och dödsfall.

• Använd aldrig produkten med trasiga skydd, utan säkerhetsanordningar eller om sladden är skadad eller sliten.

• Håll förlängningssladdar borta från rörliga farliga delar för att undvika att de skadas och kommer i kontakt med strömförande delar.

• Anslut endast produkten till strömförsörjningskretsar som skyddas av jordfelsbrytare med utlösningsström på högst 30mA.

• Undvik att använda produkten i dåligt väder, i synnerhet vid risk för blixtnedslag. Säkerhetsinstruktioner för drift VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Stoppkontakten återgår automatiskt till startläge. Se till att förhindra att produkten startas av misstag när du monterar, kontrollerar eller underhåller den. Om du har en bensindriven produkt drar du bort tändhatten från tändstiftet. Om du har en batteridriven produkt tar du bort batteriet.

• Varning för utslungade föremål. Bär alltid skyddsglasögon. Luta dig aldrig över mossrivaren. Stenar, skräp m.m. kan kastas upp i ögonen och vålla blindhet eller allvarliga skador.

• Under samt en stund efter användning kan växeln vara varm. Det finns risk för brännskada vid kontakt.

• Även om borstvalsarna inte har samma kraft som t ex en gräsklipparkniv bör du undvika att arbeta med material som kan skada person eller egendom när det slungas ut.

• Använd aldrig maskinen utan möjlighet att kunna påkalla hjälp i händelse av olycka.

• Använd endast maskinen för det den är avsedd för.

• Använd inte maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.

• Använd aldrig maskinen vid extrema klimatförhållanden såsom sträng kyla eller mycket varmt och/eller fuktigt klimat.

• Använd aldrig en maskin som är defekt. Följ säkerhets-, underhålls- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningar under rubriken Underhåll.

• Tillåt aldrig barn att använda maskinen.

• Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har läst igenom och förstått innehållet i bruksanvisningen.

• Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare ska befinna sig utanför säkerhetszonen på 15meter när du arbetar. Stäng omedelbart av maskinen om någon närmar sig arbetsplatsen.

743 - 006 - 18.11.2022• När du råkar ut för en situation som gör dig

osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad.

• Undvik all användning du anser dig otillräckligt kvalificerad för.

• Iaktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med eller påverka din kontroll av skärutrustning.

• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart motorn stannar.

• Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.

• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken, osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

• Vid förflyttning ska motorn stängas av.

• Ställ aldrig ned maskinen med motorn igång utan att du har uppsikt över den.

• Håll alltid maskinen med båda händerna. Håll maskinen vid sidan av kroppen.

• Se till att du inte kommer åt mossrivaren med händerna eller fötterna när motorn är i gång.

• När du har stängt av motorn håller du händer och fötter borta från mossrivaren tills den har stannat helt.

• Stoppa maskinen om den börjar vibrera kraftigt. Om du har en bensindriven produkt ska du koppla bort tändkabeln från tändstiftet. Om du har en batteridriven produkt tar du bort batteriet från produkten. Se till att maskinen inte är skadad. Reparera eventuella skador. Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd godkända hörselskydd med tillräcklig dämpeffekt. Långvarig exponering för buller kan ge bestående hörselskador.

• Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA eller SS-EN 166 i EU- länder.

• Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

• Använd skyddsstövlar med stålhätta och halkfri sula.

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna.

743 - 006 - 18.11.2022

215• Ha första förband nära till hands. Säkerhetsanordningar på tillbehöret VARNING: Läs varningsinstruktionerna nedan innan du använder tillbehöret. I det här avsnittet beskrivs säkerhetsutrustningen för tillbehöret, vilken funktion det har samt hur du utför kontroll och underhåll för att säkerställa att det fungerar. Se anvisningarna under rubriken Tillbehörsöversikt på sida 212 för information om var de här delarna är placerade på tillbehöret. Tillbehörets livslängd kan förkortas och risken för olyckor kan öka om underhåll av tillbehöret inte utförs på rätt sätt och om service och reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information. VARNING: Använd aldrig ett tillbehör med defekta säkerhetskomponenter. Tillbehörets säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om tillbehöret inte klarar alla kontroller ska serviceverkstad uppsökas för reparation. VARNING: All service och reparation av produkten kräver specialutbildning. Detta gäller särskilt produktens säkerhetsutrustning. Om produkten inte klarar någon av nedan listade kontroller ska du uppsöka en serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om återförsäljaren som säljer produkten inte är en serviceverkstad kan du fråga dem om närmaste serviceverkstad. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du utför underhåll. VARNING: Stanna alltid motorn innan du utför underhåll på tillbehöret. Var försiktig eftersom tillbehöret kan fortsätta röra sig när du har släppt gasreglaget/-trycket. Se till att tillbehöret har stannat. Om du har en bensindriven produkt ska du koppla bort tändkabeln från tändstiftet. Om du har en batteridriven produkt tar du bort batteriet. VARNING: Använd skyddshandskar.

• Inspektera hela produkten innan du påbörjar arbetet. Kontrollera att alla skydd och kåpor är hela och ordentligt fastsatta. Inspektera alla muttrar och skruvar.

• Om du har en bensindriven produkt kontrollerar du att det inte finns något bränsleläckage.

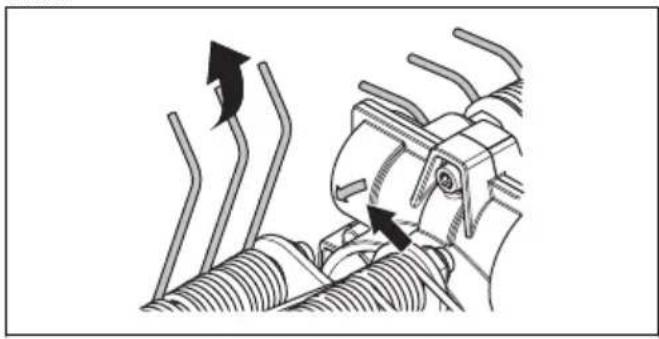

Pilen på växelhuset visar rotationsriktningen. Växelhusetska placeras enligt bild. VIKTIGT: Mossrivarvalsarna är märkta med pilar som angerrotationsriktningen. Se till att mossrivarvalsarna är rättmonterade.Mossrivarvalsarna ska monteras något förskjutna iförhållande till varandra. Mossrivarens fjädrar ska pekai samma riktning som rotationsriktningspilen på växelnvisar.1. Tryck på den vänstra mossrivaren (A) på denvänstra drivaxeln från växelhuset (E).

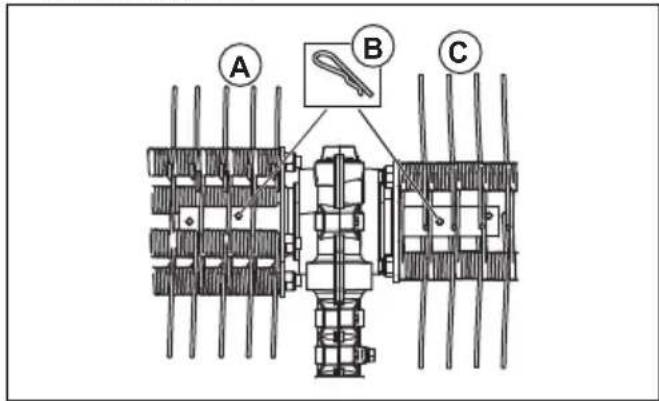

2. Fäst mossrivarvalsen med saxpinnen (B) i innerstahålet på riggröret.

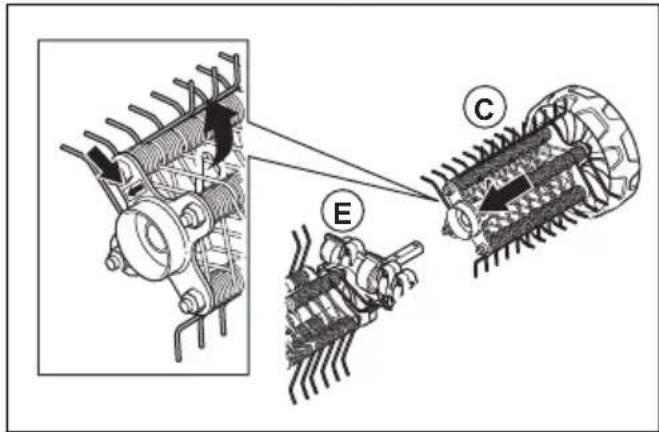

3. Tryck på den högra mossrivaren (C) på den högradrivaxeln från växelhuset (E).

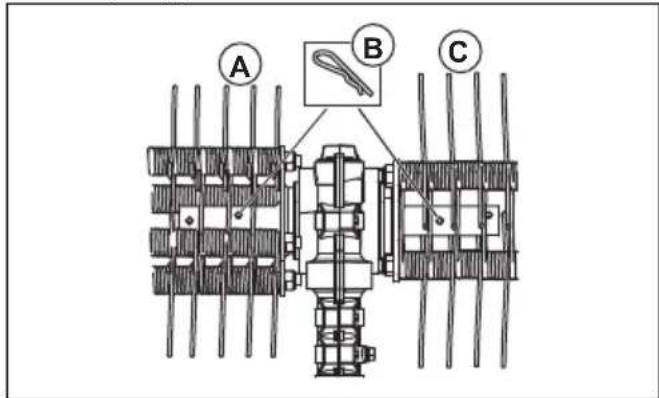

4. Fäst mossrivarvalsen med saxsprinten (B) i innerstahålet på riggröret.

5. Montera stänkskyddet med hjälp av snäppfästena

(D). Notera: Information om hur du monterar tillbehör påbasprodukten finns i handboken för basprodukten.743 - 006 - 18.11.2022 217Drift Starta produkten med kall motor Om du har en bensindriven produkt följer du dessa instruktioner för att starta produkten med kall motor.

1. Kör basprodukten varm och stäng sedan av

3. När du justerar förgasaren måste du hålla

mossrivaren mot marken och se till att det inte finns någon i närheten.

4. Se till att mossrivaren stannar på tomgång.

5. Se till att handtag och säkerhetsfunktioner är i

ordning. Använd aldrig produkter som saknar någon del eller som har ändrats så att de inte längre uppfyller specifikationerna. Använda tillbehöret

1. Kör mossrivaren på full (eller nästa full) gas med

hjulen vilande på underlaget. Notera: Det är både tröttsamt och onödigt att lyfta upp eller hålla mossrivaren ovanför underlaget när du arbetar.

2. Håll en liten arbetsvinkel mot underlaget. Med stor

arbetsvinkel kommer mossrivaren att röra sig mot dig och vilket gör att du riskerar att tappa kontrollen över den. Underhåll Introduktion Nedan följer några allmänna underhållsinstruktioner. Kontakta en serviceverkstad om du behöver ytterligare information. Underhålla tillbehöret OBSERVERA: Arbetet med mossrivare sker ofta under dammiga förhållanden. Om du har en bensindriven produkt är det mycket viktigt att du underhåller luftfiltret regelbundet, oftast varje dag, och att du oljar in det för att det ska fungera på rätt sätt. Se kraftaggregatets användarhandbok för underhållsinstruktioner. VARNING: Använd alltid skyddshandskar när du utför underhåll på tillbehöret. VARNING: Efter arbete med produkten blir växelhuset varmt. Ta ej på växeln för att undvika brännskador.

1. Se till att mossrivaren inte roterar när du släpper

gasreglaget/-trycket.

2. Rengör hjulen om de inte roterar fritt.

Transport, förvaring och kassering Transport och förvaring Om du transporterar tillbehöret på ett annat fordon ska du alltid använda godkända fästanordningar och se till att tillbehöret sitter fast ordentligt. Se till att tillbehöret är väl rengjort och att fullständig service är utförd före långtidsförvaring. 218 743 - 006 - 18.11.2022Tekniska data Tekniska data för bensindrivna produkter Mossrivare DT600 Bredd, mm 556 Vikt Vikt, kg 6,5 Bulleremissioner

Ljudeffektnivå, uppmätt dB(A) 105 Ljudeffektnivå, garanterad L

dB(A) 109 Ljudnivåer

Ekvivalent ljudtrycksnivå vid användarens öra, mätt enligt EN ISO 22868, dB(A) 95 Vibrationer

Vibrationsnivåer (a hv,eq ) i handtag, uppmätt enligt EN ISO 22867, m/s

Främre/bakre handtag 6,2/4,3 Tekniska data för batteridrivna produkter 325iLK + mossrivartillbehöret DT600 Bredd, mm 556 Vikt Vikt, kg 2,3+6,5 Emission av buller

Ljudeffektnivå, uppmätt dB(A) 89 Ljudnivåer

Ljudtrycksnivå vid användarens öra mätt enligt EN ISO 22868, dB(A): 77

Mätt med Husqvarna-godkända tillbehör. Emission av buller till omgivningen uppmätt som ljudeffekt (L

enligt EG-direktiv 2000/14/EG. Rapporterad ljudeffektnivå för maskinen har uppmätts med den originalskärut- rustning som ger den högsta nivån. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garantera- de ljudeffekten också inkluderar spridning i mätresultatet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EG.

Mätt med Husqvarna-godkända tillbehör. Rapporterade data för ekvivalent ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvikelse) på 1dB (A).

Mätt med Husqvarna-godkända tillbehör. Rapporterade data för ekvivalent vibrationsnivå har en typisk statis- tisk spridning (standardavvikelse) på 1m/s

Rapporterade data för ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvikelse) på 3dB(A) och har mätts med det originaltillbehör som ger den högsta nivån.

Rapporterade data för ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvikelse) på 3dB(A) och har mätts med det originaltillbehör som ger den högsta nivån.

Vibrationsnivåer i handtagen mätt enligt EN 62841-1, m/s

Främre/bakre handtag 1,9/2,6 Utrustad med godkänt tillbehör (original), vänster/höger 1,9/2,6

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 2m/s

. Vid jämförelse av vibrationsnivåer mellan batteri- och förbränningsdrivna produkter används vibrationsberäknaren på https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 220 743 - 006 - 18.11.2022Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], försäkrar på eget ansvar att produkten: Beskrivning Mossrivare Varumärke Husqvarna Typ/Modell DT600 Identifiering Serienummer daterade 2022 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”om maskiner” 2000/14/EC ”angående emission av buller till omgivningen” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning” och att följande standarder och/eller tekniska specifikationer tillämpas: EN ISO 12100:2010, EN IEC 63000:2018 RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden har utfört frivillig typkontroll på uppdrag av Husqvarna AB. Certifikatnummer: SEC/15/2411 Huskvarna , 2022-03-14 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Ansvarig för teknisk dokumentation
