VC 2D22 - Vysávač HILTI - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU VC 2D22 HILTI

• Varovanie! Pred použitím výrobku sa uistite, že ste si prečítali návod na obsluhu priložený k výrobku a porozumeli mu, vrátane pokynov, bezpečnostných upozornení a varovaní, obrázkov a špecifikácií. Predovšetkým sa oboznámte so všetkými pokynmi, bezpečnostnými upozorneniami a varovaniami, obrázkami, špecifikáciami, komponentmi a funkciami. Pri ich nerešpektovaní môže dôjsť k úrazu elektrickým prúdom, požiaru a/alebo vážnemu zraneniu. Návod na obsluhu vrátane všetkých pokynov, bezpečnostných upozornení a varovaní si uschovajte pre neskoršie použitie.134 Slovenčina 2415707 *2415707*

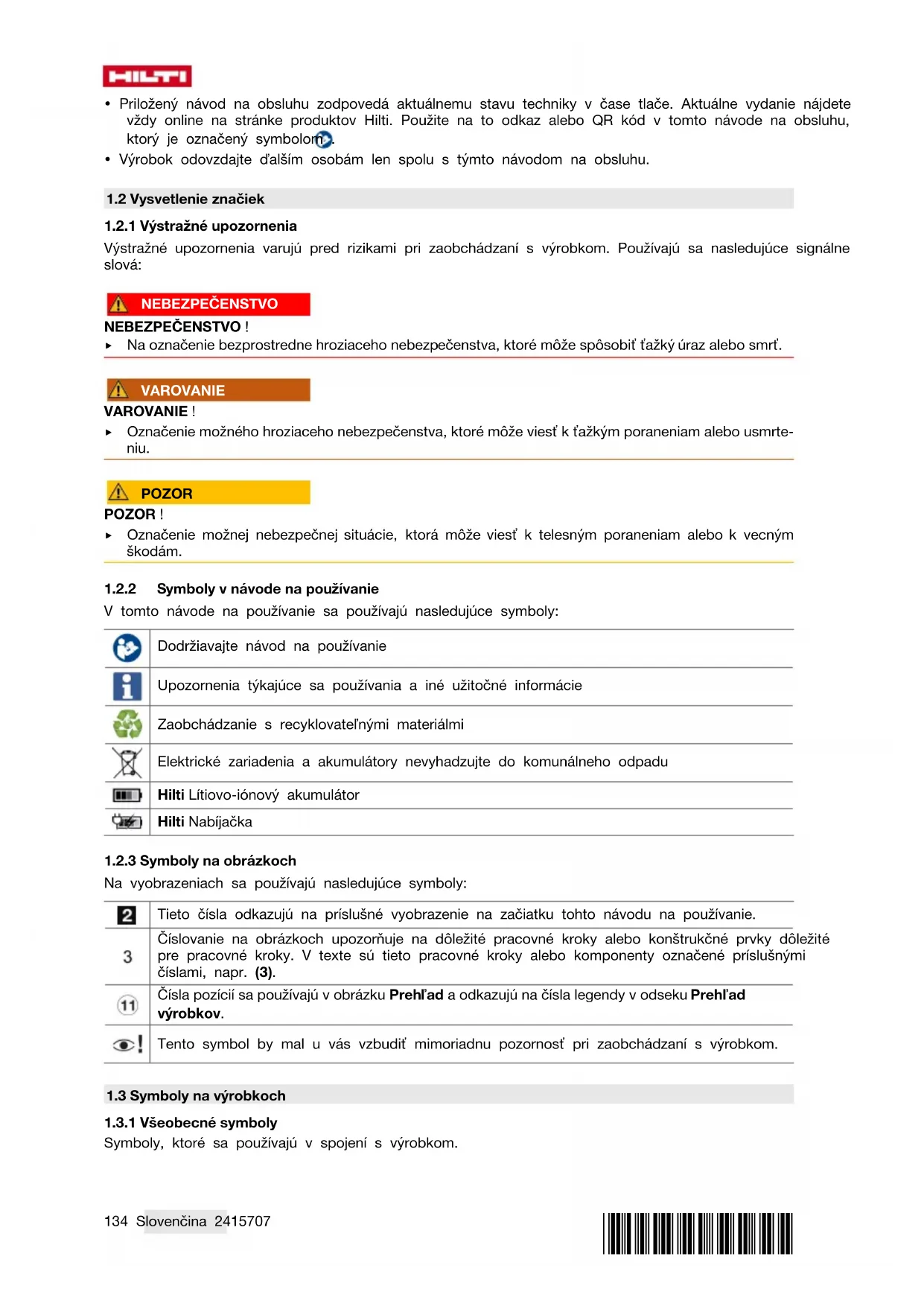

• Priložený návod na obsluhu zodpovedá aktuálnemu stavu techniky v čase tlače. Aktuálne vydanie nájdete vždy online na stránke produktov Hilti. Použite na to odkaz alebo QR kód v tomto návode na obsluhu, ktorý je označený symbolom .

Výstražné upozornenia varujú pred rizikami pri zaobchádzaní s výrobkom. Používajú sa nasledujúce signálne slová: NEBEZPEČENSTVO NEBEZPEČENSTVO ! ▶ Na označenie bezprostredne hroziaceho nebezpečenstva, ktoré môže spôsobiť ťažký úraz alebo smrť. VAROVANIE VAROVANIE ! ▶ Označenie možného hroziaceho nebezpečenstva, ktoré môže viesť k ťažkým poraneniam alebo usmrte- niu. POZOR POZOR ! ▶ Označenie možnej nebezpečnej situácie, ktorá môže viesť k telesným poraneniam alebo k vecným škodám.

1.2.2 Symboly v návode na používanie

V tomto návode na používanie sa používajú nasledujúce symboly: Dodržiavajte návod na používanie Upozornenia týkajúce sa používania a iné užitočné informácie Zaobchádzanie s recyklovateľnými materiálmi Elektrické zariadenia a akumulátory nevyhadzujte do komunálneho odpadu Hilti Lítiovo-iónový akumulátor Hilti Nabíjačka

1.2.3 Symboly na obrázkoch

Na vyobrazeniach sa používajú nasledujúce symboly: Tieto čísla odkazujú na príslušné vyobrazenie na začiatku tohto návodu na používanie. Číslovanie na obrázkoch upozorňuje na dôležité pracovné kroky alebo konštrukčné prvky dôležité pre pracovné kroky. V texte sú tieto pracovné kroky alebo komponenty označené príslušnými číslami, napr. (3). Čísla pozícií sa používajú v obrázku Prehľad a odkazujú na čísla legendy v odseku Prehľad výrobkov. Tento symbol by mal u vás vzbudiť mimoriadnu pozornosť pri zaobchádzaní s výrobkom.

Symboly, ktoré sa používajú v spojení s výrobkom.*2415707* 2415707 Slovenčina 135 Výrobok podporuje NFC technológiu, ktorá je kompatibilná so systémami iOS a Android. Lítiovo-iónový akumulátor Akumulátor nikdy nepoužívajte ako nástroj na udieranie alebo zatĺkanie. Zabráňte, aby akumulátor spadol. Nepoužívajte akumulátor, ktorý bol vystavený nárazu alebo je inak poškodený.

1.4 Informácie o výrobku

Výrobky sú určené pre profesionálneho používateľa a smie ich obsluhovať, vykonávať údržbu a opravovať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o vznikajúcich rizikách a nebezpečenstve. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpečenstva v prípade, že s nimi bude manipulovať personál bez vzdelania, neodborným spôsobom alebo ak sa nebudú používať v súlade s určením. Typové označenie a sériové číslo sú uvedené na typovom štítku. ▶ Poznamenajte si sériové číslo do nasledujúcej tabuľky. Údaje výrobku budete potrebovať pri dopytoch adresovaných nášmu zastúpeniu alebo servisu. Údaje o výrobku Akumulátorový vysávač prachu VC 2D-22 Generácia 01 Sériové číslo

1.5 Vyhlásenie o zhode

Výrobca na vlastnú zodpovednosť vyhlasuje, že tu opísaný výrobok zodpovedá platným právnym predpisom a normám. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technická dokumentácia je uložená tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpečnosť

VÝSTRAHA! JE POTREBNÉ PREČÍTAŤ SI VŠETKY POKYNY. Chyba pri dodržiavaní nasledujúcich pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo závažné poranenia. TIETO POKYNY SI STAROSTLIVO ODLOŽTE. ▶ Manipulácie alebo zmeny na výrobku nie sú dovolené. ▶ Používajte správny výrobok. Výrobok nepoužívajte na také účely, na ktoré nie je určený, používajte ho iba v súlade s určením a ak je v bezchybnom stave. ▶ Pred prácou s výrobkom sa informujte o manipulácii s ním, o nebezpečenstvách, ktoré môžu pochádzať z materiálu, a o likvidácii povysávaného materiálu. ▶ Výrobok smú používať iba osoby, ktoré sú s ním oboznámené, boli poučené o bezpečnom používaní a rozumejú nebezpečenstvám či rizikám, ktoré z toho vyplývajú. Výrobok nie je určený pre deti. Deti musia byť pod dozorom, aby sa zaistilo, že sa s výrobkom nebudú hrať. ▶ Nepoužívané výrobky odložte bezpečným spôsobom. Nepoužívané výrobky by sa mali odložiť na suché, vyvýšené alebo uzatvorené miesto, mimo dosahu detí. ▶ Dodržiavajte regionálne predpisy o bezpečnosti a ochrane zdravia pri práci. ▶ Tento vysávač nepoužívajte na vysávanie ľudí a zvierat. ▶ Vysávač nepoužívajte vo vode alebo pod vodou.

▶ Zabezpečte dostatočné osvetlenie pracoviska. ▶ Zabezpečte dobré vetranie pracoviska. Nedostatočne vetrané pracoviská môžu spôsobiť ujmy na zdraví v dôsledku zaťaženia prachom.136 Slovenčina 2415707 *2415707* ▶ Pracovnú oblasť udržiavajte čistú, bez prítomnosti predmetov a dávajte pozor na sieťové káble uložené v pracovnej oblasti. Nedbalo vedené sieťové káble môžu byť príčinou zakopnutia a spôsobiť zranenie. ▶ S výrobkom nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické zariadenia vytvárajú iskry, od ktorých sa môže vznietiť prach alebo výpary. ▶ Pri odlučovačoch prachu je potrebné zabezpečiť dostatočnú mieru výmeny vzduchu L v miestnosti, keď sa použitý vzduch vracia do miestnosti.

▶ Buďte pozorní, dávajte pozor na to, čo robíte, a pri práci s výrobkom postupujte s rozvahou. Výrobok nepoužívajte vtedy, keď ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní výrobku môže viesť k vzniku závažných poranení. ▶ Vyhýbajte sa neprirodzenej polohe. Pri práci dbajte na stabilný postoj, ktorý vám vždy umožní udržať rovnováhu. ▶ Používateľ a osoby v jeho blízkosti musia počas používania a údržby výrobku používať osobné ochranné prostriedky vhodné pre dané použitie. Manipulácia s určitými materiálmi si vyžaduje ďalšie ochranné prostriedky, Informácie v kapitole "Vysávaný materiál" → strana 137. ▶ Ak je možné namontovať zariadenia na odsávanie a zachytávanie prachu, presvedčite sa, že tieto zariadenia sú pripojené a používajú sa správne. Používanie odsávania prachu môže znižovať ohrozenia vyvolané prachom. ▶ Výrobok nie je určený na to, aby ho obsluhovali osoby (vrátane detí), ktoré majú obmedzené fyzické, senzorické alebo duševné schopnosti, majú nedostatok skúseností a/alebo nedostatok vedomostí na to, aby ho mohli používať. ▶ Deti musia byť pod dozorom a poučené, aby sa s výrobkom nehrali. ▶ Tento výrobok môžu používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí len vtedy, keď sú pod dozorom alebo boli poučené o bezpečnom používaní výrobku a o rizikách spojených s jeho používaním. Deti sa nesmú s výrobkom hrať. Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.

2.4 Elektrická bezpečnosť

▶ Výrobok chráňte pred dažďom a vlhkosťou. Vniknutie vody do elektrického zariadenia zvyšuje riziko úrazu elektrickým prúdom. ▶ Výrobok nikdy neprevádzkujte v znečistenom alebo mokrom stave. Prach zachytený na povrchu výrobku, predovšetkým z vodivých materiálov, alebo vlhkosť môžu za nepriaznivých podmienok viesť k úrazu elektrickým prúdom. Znečistené výrobky preto dávajte v pravidelných intervaloch prekontrolovať v servise Hilti, najmä ak často opracovávate vodivé materiály. ▶ Pred vykonávaním ošetrovacích a údržbárskych prác, výmenou filtrov alebo príslušenstva, alebo pri dočasnom nepoužívaní výrobku (napríklad počas pracovných prestávok) odpojte výrobok od hlavného napájania (vytiahnite zástrčku, vyberte akumulátor). Toto bezpečnostné opatrenie zabraňuje neúmysel- nému spusteniu výrobku. ▶ Na zabránenie vytvárania elektrostatických efektov používajte antistatickú saciu hadicu.

2.5 Starostlivé zaobchádzanie a používanie výrobku

▶ Výrobok nikdy nenechávajte bez dozoru. ▶ Vysávač prachu sa smie používať iba s namontovaným a neporušeným hlavným filtrom. Filter pred každým použitím vysávača prachu skontrolujte. ▶ Výrobok chráňte pred mrazom. ▶ Skontrolujte výrobok a príslušenstvo, či nie je poškodené. Pred ďalším používaním sa musia ochranné zariadenia alebo mierne poškodené časti starostlivo skontrolovať, či fungujú bezchybne a v súlade s ich určením. Skontrolujte, či pohyblivé časti fungujú bezchybne a nezasekávajú sa, alebo či nie sú jednotlivé časti poškodené. Všetky diely musia byť správne namontované a musia spĺňať všetky podmienky, aby bolo zaručené bezchybné používanie výrobku. ▶ Opravu vášho výrobku zverte iba kvalifikovanému odbornému personálu a iba s použitím originálnych náhradných súčiastok. Zaručí sa tým, že zostane zachovaná bezpečnosť výrobku. ▶ Výrobok neprepravujte pomocou žeriava alebo zdvíhacích zariadení. ▶ Výrobok nepoužívajte ako náhradu rebríka.*2415707* 2415707 Slovenčina 137

2.6 Vysávaný materiál

▶ Pred začatím práce vždy skontrolujte triedu nebezpečnosti zdraviu škodlivého prachu, ktorý môže pri práci vzniknúť. Zdraviu škodlivé materiály, napr. azbest a olovo, nie sú výslovne zahrnuté v používaní výrobku v súlade s určením a nesmú sa opracovávať. → strana 138 Ak napriek tomu spracovávate materiály obsahujúce azbest alebo olovo, záruka na váš výrobok nebude platná. ▶ S týmto výrobkom sa výslovne nemôžu vysávať nasledovné materiály: ▶ horľavé a/alebo výbušné kovové prachy (napr. horčíkový alebo hliníkový prach) ▶ materiály horúce viac ako 60 °C (140 °F) (napr. tlejúce cigarety, horúci popol) ▶ agresívne kvapaliny, napr. chladiace a mazacie kvapaliny, benzín, rozpúšťadlá, kyseliny (pH <5), zásady (pH >12,5) ▶ azbest, materiály obsahujúce azbest, olovo a materiály obsahujúce olovo ▶ Prach vznikajúci pri brúsení, zbrusovaní, rezaní a vŕtaní môže obsahovať nebezpečné chemikálie. Niekoľko príkladov: olovo alebo farby na báze olova; tehly, betón alebo iné murivo, prírodný kameň a iné výrobky s obsahom kremeňa; určité druhy dreva, ako je dub, buk a chemicky ošetrované drevo; azbest alebo materiály s obsahom azbestu. Stanovte expozíciu používateľa a osôb v blízkosti na základe tried nebezpečnosti materiálov, s ktorými sa pracuje. Vykonajte potrebné opatrenia na udržanie expozície na bezpečnej úrovni, napríklad: použitím systému na zachytávanie prachu alebo nosením vhodnej ochrany dýchacích ciest. K všeobecným opatreniam na zníženie expozície patrí: ▶ práca v dobre vetranom prostredí, ▶ vyvarovanie sa dlhšieho kontaktu s prachom, ▶ odvádzanie prachu od tváre a tela, ▶ nosenie ochranného odevu a umývanie exponovaných oblastí vodou a mydlom. ▶ Pri vysávaní horúceho materiálu do teploty max. 60 °C (140 °F) noste ochranné rukavice. ▶ Podľa nebezpečnosti vysávaného/odsávaného prachu musí byť vysávač vybavený vhodnými filtrami. ▶ Nevysávajte predmety, ktoré môžu cez vrecko na prach spôsobiť poranenia (napr. špicaté predmety alebo materiál s ostrými hranami). 3 Opis

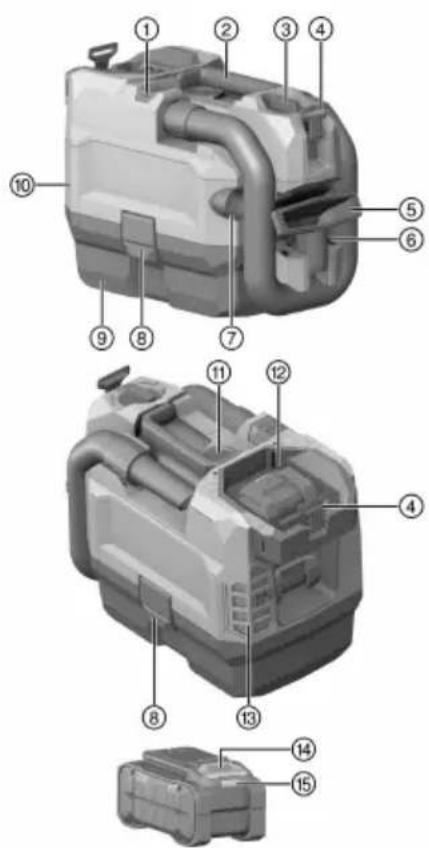

3.1 Prehľad výrobku 1

Strmeň s držiakom pre popruh na plece

Tlačidlo na odistenie akumulátora

3.2 Používanie v súlade s určením

Opísaný výrobok je akumulátorový vysávač prachu a je navrhnutý na komerčné používanie, napríklad v hoteloch, školách, nemocniciach, továrňach, obchodoch, kanceláriách a požičovniach. Používať sa môže len na suché vysávanie.

• Pre tento výrobok používajte len lítiovo-iónové akumulátory Hilti Nuron typového radu B 22. Na optimálny výkon odporúča Hiltipre tento výrobok akumulátory uvedenév tabuľke na konci tohto návodu na obsluhu.

Vysávač na suché vysávanie vrátane filtračného prvku, kompletnej sacej hadice, ručnej dýzy, štrbinovej dýzy, popruhu na plece, strmeňa s držiakom na popruh na plece a návodu na použitie. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group

3.4 Upozornenia týkajúce sa akumulátorov Hilti

• Informácie ku kódom LED

• Manipulácia s lítiovo-iónovými akumulátormi Hilti NaskenovanímkóduQR sa dostanete priamo kná- vodu na obsluhu.

3.6 Indikátor preťaženia a prehriatia

Náradie je vybavené elektronickou ochranou proti preťaženiu a prehriatiu. Pri preťažení alebo prehriatí sa náradie automaticky vypne. Ak je zariadenie vypnuté prepínačom zariadenia a potom znovu zapnuté, môže nastať oneskorené zapnutie (fázy chladenia zariadenia). 4 Technické údaje

4.1 Vlastnosti výrobku

Hmotnosť 4,6 kg (Podľa EPTA-Procedure 01 bez akumulátora) Max. objemový prietok Turbína 35 ℓ/s | 126 m³/h | 74 CFM Koniec hadice 23 ℓ/s | 82 m³/h | 49 CFM Max. podtlak 11 kPa Teplota vzduchu −10 ℃ … 40 ℃ Čistenie filtra manuálne Menovité napätie (DC) 21,6 V Menovitý prúd 16 A*2415707* 2415707 Slovenčina 139

4.3 Celkové hodnoty vibrácií

Celkové hodnoty vibrácií < 2,5 m/s² Neistota (celkové hodnoty vibrácií) 1,5 m/s² 5 Príprava na prácu

5.2 Výmena filtračného vrecka 2

3. Vyberte filtračné vrecko a odstráňte držiak filtračného vrecka.

4. Držiak filtračného vrecka nasuňte na nové filtračné vrecko.

5. Upevnite držiak s filtračným vreckom na rebrá nádoby na nečistoty.

6. Nasaďte hlavu vysávača na nádobu na nečistoty a uzatvorte dve uzatváracie spony.

5.3 Montáž/odstránenie sacej hadice

Zariadenie zapnete otočením prepínača zariadenia do tejto polohy MAX. Keď chcete nastaviť dlhší čas chodu pri zníženom sacom výkone, zapnite prepínač zariadenia do tejto polohy ECO.

3. Počkajte na vytvorenie maximálneho podtlaku.

3. Vysávač odstavte v suchej miestnosti tak aby bol chránený pred použitím nepovolanými osobami.

▶ POZOR Tento vysávač sa môže uskladňovať len v uzavretých priestoroch. 7 Starostlivosť a údržba/oprava

7.1 Pokyny na starostlivosť o vysávač

VAROVANIE Nebezpečenstvo úrazu elektrickým prúdom! Neodborné opravy elektrických súčastí môžu viesť k závaž- ným zraneniam spôsobeným zásahom elektrickým prúdom. ▶ Opravy na elektrických častiach nechajte vykonávať len odborníkom na elektrické zariadenia.

• Opatrne odstráňte pevne usadené nečistoty.

• Kryt čistite len mierne navlhčenou handrou. Nepoužívajte prostriedky na ošetrovanie obsahujúce silikón, pretože môžu poškodiť plastové časti.

• Na čistenie kontaktov na výrobku použite čistú, suchú handru.

• Udržiavajte vysávač, predovšetkým úchopové plochy, suché, čisté a bez prítomnosti oleja a tuku. Nepoužívajte čistiace a údržbové prostriedky obsahujúce silikón.

• Vysávač nikdy neprevádzkujte s upchatými štrbinami slúžiacimi na odvetrávanie! Štrbiny na odvetrávanie opatrne vyčistite suchou kefou. Zabráňte vniknutiu cudzích telies do vnútra otvoru turbíny.

• Dbajte zvlášť na vyčistenie hornej hrany nádoby a jej drážky, pretože tá je rozhodujúca na utesnenie priestoru medzi nádobou na nečistoty a hlavou vysávača.

Filtračný prvok je súčasť podliehajúca opotrebovávaniu. Filtračný prvok nečistite oklepávaním o tvrdý povrch. Nepoužívajte tlakové čističe alebo ostré predmety, ktoré by mohli poškodiť materiál filtra. Zaistíte tak vyššiu životnosť filtračného prvku. ▶ Filtračný prvok vymeňte minimálne každého pol roka. ▶ Filtračný prvok vymieňajte častejšie v prípade intenzívneho používania.

7.3 Výmena hlavného filtra 3

4. Otvorte otočnú závoru.

7.4 Výmena filtračného rúna odpadového vzduchu 4

8 Preprava Vysávač sa nesmie vešať na žeriav. ▶ Príslušenstvo a komponenty odkladajte do držiakov, ktoré sú pre ne určené. ▶ Vysávač pred prenášaním na iné miesto vyprázdnite.*2415707* 2415707 Magyar 141 9 Pomoc v prípade porúch Pri všetkých poruchách venujte pozornosť ukazovateľovi stavu akumulátora. Pozri kapitolu Ukazovatele lítiovo-iónového akumulátora. Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabuľke, alebo ktoré nedokážete odstrániť sami, sa obráťte na náš servis Hilti. Porucha Možná príčina Riešenie LED diódy akumulátora nič nesignalizujú Akumulátor je chybný. ▶ Obráťte sa na servis Hilti. Akumulátor sa vybíja rýchlej- šie ako zvyčajne. Veľmi nízka teplota okolitého pro- stredia. ▶ Nechajte akumulátor pomaly ohriať na izbovú teplotu. Akumulátor nezaskočí s po- čuteľným cvaknutím. Zaskakovací výčnelok na akumulá- tore je znečistený. ▶ Očistite zaskakovacie výčnelky a znovu vložte akumulátor. Vznik intenzívneho tepla vo výrobku alebo akumulátore. Elektrická porucha ▶ Ihneď vypnite výrobok, vyberte akumulátor, prezrite ho, nechaj- te ho vychladnúť a kontaktujte servis spoločnosti Hilti. 10 Likvidácia VAROVANIE Nebezpečenstvo poranenia pri nesprávnej likvidácii! Ohrozenie zdravia spôsobené unikajúcimi plynmi alebo kvapalinami. ▶ Poškodené akumulátory neposielajte! ▶ Prípojky zakryte nevodivým materiálom, aby ste zabránili skratom. ▶ Akumulátory likvidujte tak, aby sa nedostali do rúk detí. ▶ Akumulátor odovzdajte vo vašom Hilti Store alebo sa obráťte na príslušnú prevádzku na likvidáciu odpadu. Výrobky značky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré zariadenie na recykláciu. Informujte sa v zákazníckom servise Hilti alebo u svojho obchodného poradcu. ▶ Elektrické prístroje, elektronické zariadenia a akumulátory nedávajte do domáceho odpadu! 11 Záruka výrobcu ▶ Ak máte akékoľvek otázky týkajúce sa záručných podmienok, obráťte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti. 12 Ďalšie informácie Ďalšie informácie o obsluhe, technológii, životnom prostredí a recyklácii nájdete na nasledujúcom odkaze: qr.hilti.com/manual/?id=2415707 Tento odkaz nájdete na konci návodu na obsluhu ako QR kód. Eredeti használati utasítás 1 A használati utasításra vonatkozó adatok
