KASUTUSJUHEND VC 2D22 HILTI

1.1 Käesoleva käsitsemisjuhendi kohta

• Hoiatus! Enne toote kasutamist veenduge, et olete tootele lisatud kasutusjuhendi, sealhulgas juhised, ohutus- ja hoiatusviited, joonised ja spetsifikatsioonid, läbi lugenud ja sellest aru saanud. Tutvuge eriti kõigi juhiste, ohutus- ja hoiatusviidete, jooniste, spetsifikatsioonide ning komponentide ja funktsioonide- ga. Selle eiramisel esineb elektrilöögi, tulekahju ja/või raskete vigastuste oht. Hoidke kasutusjuhend koos kõigi juhiste, ohutus- ja hoiatusviidetega hilisemaks kasutamiseks alles.

• Lisatud kasutusjuhend vastab tehnika käesolevale tasemele trükki andmise ajal. Uusima versiooni leiate alati veebist Hilti toote leheküljelt. Järgige selleks sümboliga tähistatud linki või QR-koodi käesolevas kasutusjuhendis.

• Andke toode teistele edasi ainult koos käesoleva kasutusjuhendiga!

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu: OHT OHT ! ▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist. HOIATUS HOIATUS ! ▶ Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.*2415707* 2415707 Eesti 93 ETTEVAATUST ETTEVAATUST ! ▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

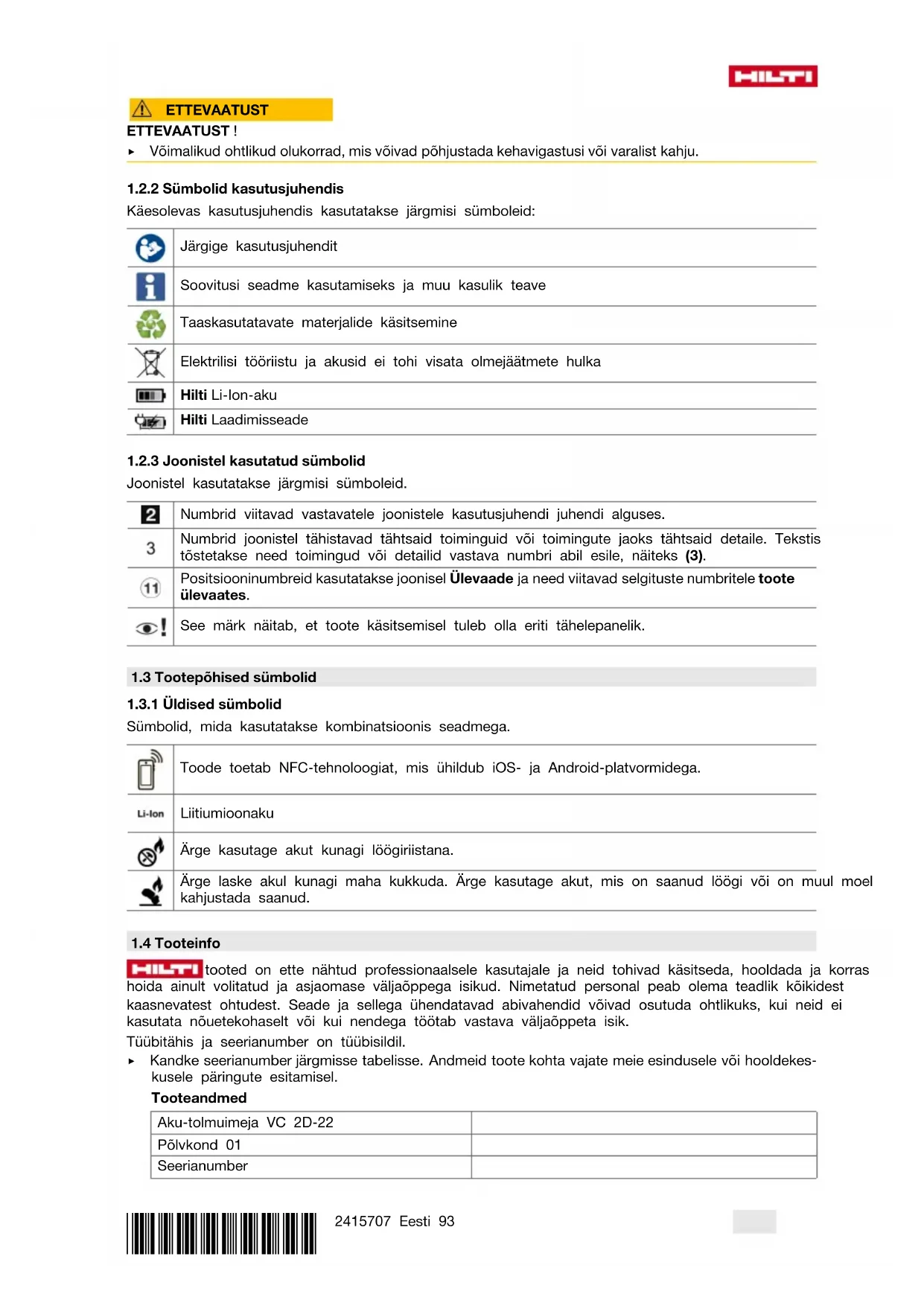

1.2.2 Sümbolid kasutusjuhendis

Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitusi seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses. Numbrid joonistel tähistavad tähtsaid toiminguid või toimingute jaoks tähtsaid detaile. Tekstis tõstetakse need toimingud või detailid vastava numbri abil esile, näiteks (3). Positsiooninumbreid kasutatakse joonisel Ülevaade ja need viitavad selgituste numbritele toote ülevaates. See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootepõhised sümbolid

1.3.1 Üldised sümbolid

Sümbolid, mida kasutatakse kombinatsioonis seadmega. Toode toetab NFC-tehnoloogiat, mis ühildub iOS- ja Android-platvormidega. Liitiumioonaku Ärge kasutage akut kunagi löögiriistana. Ärge laske akul kunagi maha kukkuda. Ärge kasutage akut, mis on saanud löögi või on muul moel kahjustada saanud.

tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik kõikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik. Tüübitähis ja seerianumber on tüübisildil. ▶ Kandke seerianumber järgmisse tabelisse. Andmeid toote kohta vajate meie esindusele või hooldekes- kusele päringute esitamisel. Tooteandmed Aku-tolmuimeja VC 2D-22 Põlvkond 01 Seerianumber94 Eesti 2415707 *2415707*

1.5 Vastavusdeklaratsioon

Seadme tootja kinnitab ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate õigusaktide nõuetele ja kehtivatele standarditele. Vastavusdeklaratsiooni koopia leiate käesoleva kasutusju- hendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Ohutus

2.1 Üldised ohutusnõuded

HOIATUS! LUGEGE LÄBI KÕIK JUHISED. Alltoodud ohutusjuhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. HOIDKE JUHISED HOOLIKALT ALLES. ▶ Seadet ei tohi muuta ega ümber ehitada. ▶ Kasutage õiget toodet. Kasutage seadet ainult sihipäraselt ja üksnes siis, kui seadme tehniline seisukord on laitmatu. ▶ Teavitage ennast töö osas tootega selle käsitsemise kohta, ohtude kohta, mis võivad materjalist lähtuda, ning kokkuimetud materjali jäätmekäitluse kohta. ▶ Seadet ei tohi kasutada isikud, kes ei tunne seadet, kes ei ole saanud väljaõpet seadme ohutu kasutamise kohta ja kes ei mõista seadmega seotud ohte. Seadet ei tohi kasutada lapsed. Hoidke lastel silm peal veendumaks, et nad seadmega ei mängiks. ▶ Hoidke kasutusel mitteolevat seadet ohutus kohas. Kasutusvälisel ajal hoidke seadet kuivas, kõrgel asuvas või lukustatud ja lastele kättesaamatus kohas. ▶ Järgige kasutusriigis kehtivaid ohutusnõudeid. ▶ Tolmuimejat ei tohi kasutada inimeste ja loomade puhastamiseks.

Ärge kasutage tolmuimejat vees ega vee all.

▶ Hoolitsege töökoha hea ventilatsiooni eest.

Tagage tööpiirkonnas hea ventilatsioon. Halva ventilatsiooniga töökohta kogunev tolm võib kahjustada tervist. ▶ Hoidke töökohta puhtana, veenduge, et seal poleks esemeid ning pöörake tähelepanu tööpiirkonnas olevatele juhtmetele. Tähelepanematult paigaldatud juhtmed võivad kujutada endast komistuslõksusid ja põhjustada vigastusi. ▶ Ärge töötage tootega plahvatusohtlikus ümbruskonnas, milles esineb tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. ▶ Tolmuimemisel tuleb ruumis tagada piisav õhuvahetusmäär L, kui jääkõhk juhitakse ruumi tagasi.

▶ Olge tähelepanelik, jälgige oma tegevust ning toimige seadmega töötades kaalutletult. Ärge kasutage toodet, kui te olete väsinud või kui olete uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepane- matus toote kasutamisel võib põhjustada tõsiseid vigastusi. ▶ Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja säilitage kogu aeg tasakaal. ▶ Kasutaja ja läheduses viibivad isikud peavad seadme kasutamisel ja hooldamisel kandma tööks sobivaid isikukaitsevahendeid. Teatud materjalide käsitsemine nõuab täiendavat kaitsevarustust, teave peatükis "Tolmuimejaga imetavad ained" → Lehekülg 95. ▶ Kui elektrilise tööriista külge on võimalik paigaldada tolmueemaldus- ja kogumisseadiseid, veenduge, et need on tööriistaga ühendatud ja et neid kasutatakse nõuetekohaselt. Vee- ja tolmuimeja kasutamine võib vähendada tolmust tingitud ohte. ▶ Seadet ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja/või oskused. ▶ Jälgige lapsi, et nad ei hakkaks seadmega mängima. ▶ Seda toodet võivad kasutada lapsed alates 8. eluaastast ning vähendatud füüsilise, sensoorse või vaimse võimekusega isikud või isikud, kel puuduvad asjakohased kogemused ja teadmised juhul, kui neid valvatakse või kui neid juhendatakse toote turvalise kasutamise ja võimalike ohtude osas. Lapsed ei tohi seadmega mängida. Lapsed tohivad seadet puhastada ja hooldada üksnes täiskasvanute järelevalve all.*2415707* 2415707 Eesti 95

▶ Kaitske seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi oht suurem. ▶ Ärge käitage kunagi seadet, kui see on määrdunud või märg. Toote pealispinnale kinnijäänud tolm, mis on pärit elektrit juhtivatest materjalidest, või niiskus võivad ebasoodsates tingimustes kutsuda esile elektrilöögi. Laske seetõttu, eelkõige siis, kui töötlete sageli elektrit juhtivaid materjale, mustunud tooted regulaarsete ajavahemike tagant teeninduse Hilti poolt üle kontrollida. ▶ Enne hooldus- ja korrashoiutööde teostamist, filtri või tarvikute vahetamist või seadme ajutiselt mitte kasutamist (nt tööpausidel) eraldage seade peamisest toiteallikast (eemaldage pistik pistikupesast, eemaldage aku). See ettevaatusabinõu hoiab ära seadme kogemata käivitamise. ▶ Elektrostaatilise laengu vältimiseks kasutage antistaatilist imivoolikut.

2.5 Seadme hoolikas käsitsemine ja kasutamine

▶ Ärge jätke seadet kunagi järelevalveta. ▶ Tolmuimejat tohib kasutada ainult paigaldatud ja terve põhifiltriga. Kontrollige filtrit enne tolmuimeja iga kasutamist. ▶ Kaitske seadet miinustemperatuuride eest. ▶ Kontrollige seadet ja lisatarvikuid kahjustuste suhtes. Enne kasutamise jätkamist kontrollige hoolikalt, kas kaitseseadised või kergete kahjustatud osad töötavad veatult ja nõuetekohaselt. Veenduge, et seadme liikuvad osad töötavad laitmatult, ei ole kahjustatud ega kiilu kinni. Kõik seadme osad peavad olema õigesti paigaldatud ja vastama kõikidele nõuetele, et tagada seadme tõrgeteta töö. ▶ Laske seadet remontida ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsimise turvalisena. ▶ Ärge transportige toodet kraana või muude tõsteseadetega. ▶ Ärge kasutage seadet redeli asemel.

2.6 Vee- ja tolmuimejaga eemaldatavad ained

▶ Kontrollige enne töö alustamist alati üle, milline on tekkiva tervisekahjuliku tolmu ohuklass. Tervisekah- julike materjalide nagu asbesti ja plii töötlemist ei ole nõuetekohases kasutamises lubatud kasutusalade hulgas nimetatud ja nende materjalide töötlemine on keelatud → Lehekülg 96. Kui keelust hoolimata neid materjale ikkagi töödeldakse, siis kustub tootja poolt seadmele antud garantii. ▶ Järgmisi materjale ei tohi selgesõnaliselt selle tootega imeda: ▶ Tuleohtlikud ja/või plahvatusohtlikud metallitolmud (nt magneesiumi- või alumiiniumitolm) ▶ Materjalid, mis on kuumemad kui 60 °C (140 °F) (nt hõõguvad sigaretid, kuum tuhk) ▶ Agressiivsed vedelikud, nagu nt jahutus- ja määrdeained, bensiin, lahustid, happed (pH <5), leelised (pH >12,5) ▶ Asbest, asbesti sisaldavad materjalid, plii ja pliid sisaldavad materjalid ▶ Lihvimisel, lõikamisel ja puurimisel tekkiv tolm võib sisaldada ohtlikke kemikaale. Mõned näited: plii või pliipõhised värvid; tellis, betoon ja muud müüritisega seotud tooted, looduskivi ja muud kvartsisisaldavad tooted; teatud tüüpi puit, näiteks tamm, pöök ja keemiliselt töödeldud puit; asbest või asbesti sisaldavad materjalid. Lähtuvalt töödeldavate materjalide ohuklassist, määrake kindlaks kasutaja ja teiste läheduses viibivate isikute ohutase. Ohutuse tagamiseks võtke tarvitusele vajalikud meetmed, nt kasutage tolmukogumissüsteemi või kandke sobivat hingamisteede kaitsevahendit. Kokkupuute vähendamise üldiste meetmete hulka kuuluvad: ▶ töötamine hästi ventileeritud alas, ▶ tolmuga pikaajalise kokkupuute vältimine, ▶ tolmu näost ja kehast eemalejuhtimine, ▶ kaitserõivaste kandmine ja kokkupuutealade pesemine vee ja seebiga. ▶ Kandke kaitsekindaid, kui imete aineid, mille temperatuur on kuni 60 ° C (140 ° F). ▶ Sõltuvalt imetava tolmu ohtlikkuse astmest tuleb tolmuimeja varustada sobivate filtritega. ▶ Ärge puhastage tolmuimejaga esemeid, mis võivad tolmukotis olles vigastusi tekitada (nt teravaid või teravate servadega esemeid).96 Eesti 2415707 *2415707* 3 Kirjeldus

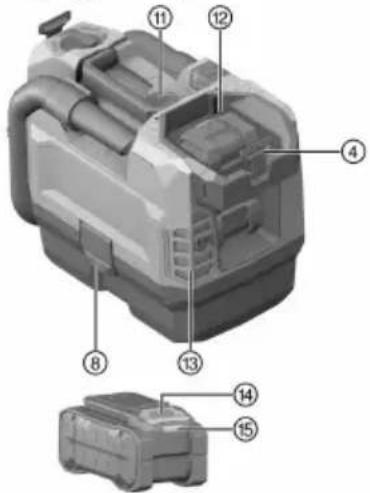

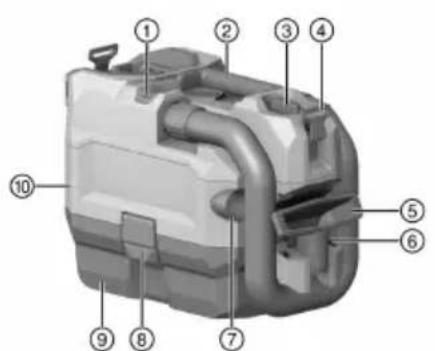

3.1 Toote ülevaade 1

Sang koos õlarihma hoidikuga

Aku laetuse astme ja veanäit

3.2 Sihipärane kasutamine

Kirjeldatud toode on akutoitega tolmuimeja, mis on ette nähtud professionaalseks kasutuseks näiteks hotellides, koolides, haiglates, tööstusettevõtetes, kauplustes, büroodes. Tolmuimeja on ette nähtud ainult kuivrakenduseks.

• Kasutage selle toote jaoks ainult Hilti Nuron B 22 seeria liitiumioonakusid. Optimaalse võimsuse tagamiseks soovitab Hilti kasutada selle toote jaoks käesoleva kasutusjuhendi lõpus olevas tabelis nimetatud akusid.

• Kasutage nende akude laadimiseks ainult käesoleva kasutusjuhendi lõpus nimetatud seeriatesse kuulu- vaid Hilti laadimisseadmeid.

Kuivtolmuimeja, mille komplektis on filtrielement, komplektne imivoolik, käsidüüs, vuugidüüs, õlarihm, sang koos õlarihma hoidikuga ja kasutusjuhend. Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group*2415707* 2415707 Eesti 97

3.4 Juhised Hilti liitiumioonakude kohta

Üksikasjalikku teavet Hilti Nuron akude kohta leiate aadressil http://qr.hilti.com/manual/?id=2194438. Siit leiate teavet järgmiste teemade kohta:

• Juhised LED-koodide kohta

• Hilti liitiumioonakude käsitsemine Otseteeks kasutusjuhendile skannige QR-kood.

Seisund Tähendus ECO Energiasäästurežiim MAX Sisselülitamine OFF Väljalülitamine

3.6 Ülekoormus- ja ülekuumenemisnäit

Seade on varustatud elektroonilise ülekoormus- ja ülekuumenemiskaitsmega. Ülekoormuse ja ülekuume- nemise korral lülitub seade automaatselt välja. Kui seade lülitist välja lülitada ja uuesti sisse lülitada, võib sisselülitamine toimuda ajalise nihkega (seadme jahtumisfaasid). 4 Tehnilised andmed

67,2 dB(A) Mõõtemääramatus (heli väärtused) (K

4.3 Vibratsiooni kogutase

Vibratsiooni kogutase < 2,5 m/s² Mõõtemääramatus (vibratsiooni koguväärtu- sed) 1,5 m/s²98 Eesti 2415707 *2415707* 5 Töö ettevalmistamine

5.1 Patareikorpuse pealise paigaldamine 5

Paigaldage sang enne esmakordset kasutamist. ▶ Lükake patareikorpuse pealis selleks ette nähtud avadesse, kuni patareikorpuse pealis lukustub. Veenduge, et õlarihma hoidik oleks suunatud üles.

5.2 Filtrikoti vahetamine 2

1. Avage mõlemad kinnitusklambrid.

2. Tõstke tolmuimeja ülaosa tolmumahuti pealt maha.

3. Võtke filtrikott välja ja eemaldage filtrikoti hoidik.

6. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mõlemad kinnitusklambrid.

5.3 Imivooliku paigaldamine/eemaldamine

1. Ühendage imivoolik imivooliku sisselaskeliitmikuga.

▶ Imivoolik fikseerub kuuldavalt kohale.

3. Eemaldage imivoolik imivooliku sisselaskeliitmikult.

6.1 Seadme sisse-/väljalülitamine

Seadme sisselülitamiseks seadke seadme lüliti asendisse MAX. Et reguleerida välja pikem kasutusaeg vähendatud imivõimsuse juures, seadke seadme lüliti asendisse ECO.

Seadme väljalülitamiseks seadke seadme lüliti asendisse OFF.

2. Sulgege voolikuots käega.

3. Oodake, kuni on tekkinud maksimaalne hõrendus.

5. Lülitage seade välja.

2. Tühjendage mahuti ja puhastage tolmuimeja niiske lapiga.

3. Hoidke vee- ja tolmuimejat kuivas, kõrvalistele isikutele ligipääsmatus kohas.

HOIATUS Elektrivoolust põhjustatud oht! Elektridetailide asjatundmatu parandus võib kaasa tuua elektrilöögist tingitud raskeid vigastusi. ▶ Elektridetaile laske parandada üksnes kvalifitseeritud elektrikul.

• Kõvasti kinni olev mustus eemaldage ettevaatlikult.*2415707* 2415707 Eesti 99

• Puhastage korpust ainult veidi niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.

• Seadme kontaktide puhastamiseks kasutage puhast kuiva lappi.

• Hoidke tolmuimeja, eelkõige selle käepidemed, puhtad ja vabad õlist ning rasvast. Ärge kasutage silikooni sisaldavaid hooldusvahendeid.

• Ärge kasutage vee- ja tolmuimejat, kui selle ventilatsiooniavad on ummistunud! Puhastage ventilatsioo- niavasid ettevaatlikult kuiva harjaga. Vältige võõrkehade sattumist seadmesse.

• Pöörake erilist tähelepanu mahuti ülaserva ja soone puhastamisele, kuna see on määrav tolmumahuti ja tolmuimeja pea vahel hermeetilisuse tagamiseks.

Filtrielement on kuluv detail. Ärge puhastage filtrielementi, kloppides seda vastu kõva pinda. Vältige survepuhastite või teravate esemete kasutamist, mis võivad filtrimaterjali kahjustada. See pikendab filtrielemendi kasutusiga. ▶ Vahetage filtrielement välja vähemalt kord aastas. ▶ Intensiivse kasutamise korral vahetage filtrielementi sagedamini.

7.3 Põhifiltri vahetamine 3

1. Lülitage seade välja.

2. Avage mõlemad kinnitusklambrid.

3. Tõstke tolmuimeja ülaosa tolmumahuti pealt maha.

5. Eemaldage põhifiltri element koos filtriraamiga.

6. Puhastage tihend ja filtriraami alus tolmust.

7. Seadke filtriraam uuele põhifiltrile.

10. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mõlemad kinnitusklambrid.

7.4 Väljatõmbefiltri fliisi vahetamine 4

1. Vajutage väljatõmbefiltri vabastamise nuppu ja võtke filtrikandur välja.

8 Transport Tolmuimejat ei tohi riputada kraana külge. ▶ Hoidke lisatarvikud ja -seadiseid selleks ettenähtud hoidikutes. ▶ Tühjendage tolmuimeja enne teise kohta transportimist. 9 Abi tõrgete puhul Järgige kõigi tõrgete korral aku olekunäidikut. Vt ptk Liitium-ioonaku näidud. Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida Te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse. Tõrge Võimalik põhjus Lahendus Aku LED-tuled on kustunud Aku on defektne. ▶ Pöörduge Hilti hooldekeskusse. Aku tühjeneb tavalisest kiire- mini. Ümbritseva keskkonna väga madal temperatuur. ▶ Laske akul aeglaselt ruumitem- peratuurile soojeneda. Aku ei fikseeru kuuldava klõp- satusega. Aku fiksaatorid on määrdunud. ▶ Puhastage fiksaatorid ja paigal- dage aku uuesti.100 Latviešu 2415707 *2415707* Tõrge Võimalik põhjus Lahendus Seade või aku läheb väga kuumaks. Elektriline rike ▶ Lülitage seade kohe välja, eemaldage aku, jälgige seda, laske akul jahtuda ja võtke ühendust Hilti teeninduskesku- sega. 10 Utiliseerimine HOIATUS Valest käitlemisest tingitud vigastuste oht! Eralduvad gaasid või vedelikud on terviseohtlikud. ▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. ▶ Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka! 11 Tootja garantii ▶ Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole. 12 Lisateave Lisateavet käsitsemise, tehnika, keskkonna ja ümbertöötluse kohta leiate lingilt: qr.hilti.com/manual/?id=2415707 Selle lingi leiate ka kasutusjuhendi lõpust QR-koodina. Oriģinālā lietošanas instrukcija 1 Informācija par lietošanas instrukciju
