DC40RB - Зарядное устройство MAKITA - Бесплатное руководство пользователя

Тип продукта	Зарядное устройство для аккумуляторов
Бренд	Makita
Модель	DC40RB
Совместимые аккумуляторы	Аккумуляторы Makita Li-ion 40 В макс (серии BL4xxx)
Количество одновременно заряжаемых аккумуляторов	2
Входное напряжение	100-240 В переменного тока, 50/60 Гц
Время зарядки (примеры)	22 мин (2,0 А·ч), 45 мин (4,0 А·ч), 76 мин (8,0 А·ч)
Светодиодные индикаторы	Зеленый (готов), синий (зарядка), красный (неисправность)
Система охлаждения	Встроенный вентилятор для охлаждения аккумулятора
Защита безопасности	Двойная изоляция, отключение при перегреве, защита от короткого замыкания
Настенный монтаж	Возможно (4 винта, крепление в комплекте)
Допустимая температура зарядки	10°C - 40°C
Приблизительный вес (с аккумулятором)	6,0 кг
Дополнительные функции	Изменяемая мелодия окончания зарядки, тихий режим
Обслуживание	Очищайте вентиляционные отверстия с помощью обдува; не используйте растворители

Часто задаваемые вопросы - DC40RB MAKITA

Какие аккумуляторы можно заряжать с помощью DC40RB?

Это зарядное устройство предназначено для аккумуляторов Makita Li-ion 40 В макс серий BL4xxx. Никогда не используйте другие марки или не перезаряжаемые аккумуляторы.

Что означают разные световые индикаторы?

Зеленый постоянный = готов к зарядке. Синий мигающий = зарядка (0-80%). Синий постоянный = зарядка 80-100%. Зеленый постоянный с мелодией = зарядка завершена. Красный = неисправный аккумулятор или неподходящая температура. Синий/красный попеременно = проблема с охлаждением.

Можно ли заряжать два аккумулятора одновременно?

Да, DC40RB может заряжать два аккумулятора одновременно. Вставьте их в оба отсека.

Как изменить мелодию окончания зарядки?

Вставьте аккумулятор, дождитесь мелодии, затем извлеките его и снова вставьте в течение 5 секунд. Каждое действие меняет мелодию. Для тихого режима выберите короткий звуковой сигнал.

Почему вентилятор работает во время зарядки?

Вентилятор охлаждает аккумулятор для предотвращения перегрева и оптимизации производительности. Шум вентилятора нормален.

Какая рекомендуемая температура окружающей среды для зарядки?

Заряжайте только при температуре от 10°C до 40°C. При более низкой или высокой температуре зарядка может не начаться или аккумулятор может быть поврежден.

Можно ли закрепить зарядное устройство на стене?

Да, зарядное устройство можно закрепить на стене с помощью четырех винтов (диаметр 6 мм, длина >40 мм). Следуйте инструкциям руководства для безопасной установки.

Что делать, если индикатор остается красным?

Красный индикатор указывает на неисправный аккумулятор или загрязненные контакты. Очистите контакты с помощью обдува. Если проблема сохраняется, аккумулятор необходимо заменить.

Как очистить зарядное устройство?

Отключите зарядное устройство и извлеките аккумуляторы. Используйте воздуходувку для очистки вентиляционных отверстий. Никогда не используйте бензин, растворитель или спирт.

Можно ли оставить аккумулятор на зарядном устройстве после зарядки?

Да, зарядное устройство переходит в режим поддержания. Однако рекомендуется извлекать аккумулятор после зарядки для продления срока его службы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DC40RB MAKITA

Винаги рециклирайте батериите.

Li-ion

Напрежение Брой	клетки Литиево-йонна акуму-латорна батерия	Капацитет (Ah) Време за зареждане (минути)
40 V (макс.) 10 BL4020 2 22
40 V (макс.) 10 BL4025 2,5 28
40 V (макс.) 10 BL4040 / BL4040F 4 45
40 V (макс.) 20	BL4050F 5 50
40 V (макс.) 20	BL4080F 8 76

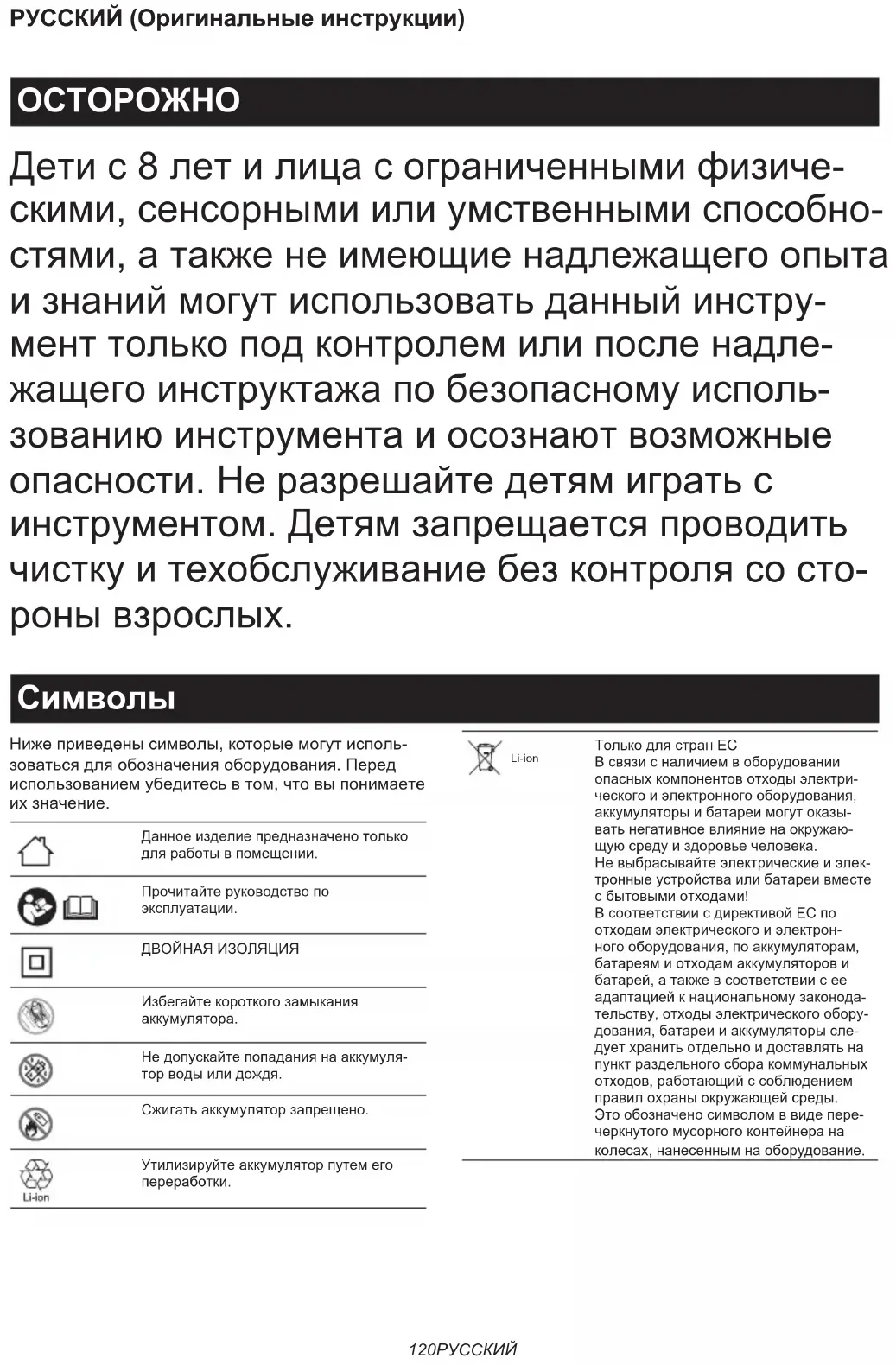

Дети с 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также не имеющие надлежащего опыта и знаний могут использовать данный инструмент только под контролем или после надлежащего инструктажа по безопасному использованию инструмента и осознают возможные опасности. Не разрешайте детям играть с инструментом. Детям запрещается проводить чистку и техобслуживание без контроля со стороны взрослых.

Символы

Ниже приведены символы, которые могут использоваться для обозначения оборудования. Перед использованием убедитесь в том, что вы понимаете их значение.

Данное изделие предназначено только для работы в помещении.

Прочитайте руководство по эксплуатации.

ДВОЙНАЯ ИЗОЛЯЦИЯ

Избегайте короткого замыкания аккумулятора.

Не допускайте попадания на аккумуля- тор воды или дождя.

Сжигать аккумулятор запрещено.

Li-ion

Утилизируйте аккумулятор путем его переработки.

Li-ion

Только для стран ЕС

В связи с наличием в оборудовании опасных компонентов отходы электрического и электронного оборудования, аккумуляторы и батареи могут оказывать негативное влияние на окружающую среду и здоровье человека.

Не выбрасывайте электрические и электронные устройства или батареи вместе с бытовыми отходами!

В соответствии с директивой ЕС по отходам электрического и электронного оборудования, по аккумуляторам, батареям и отходам аккумуляторов и батарей, а также в соответствии с ее адаптацией к национальному законодательству, отходы электрического оборудования, батареи и аккумуляторы следует хранить отдельно и доставлять на пункт раздельного сбора коммунальных отходов, работающий с соблюдением правил охраны окружающей среды.

Это обозначено символом в виде перечеркнутого мусорного контейнера на колесах, нанесенным на оборудование.

	Все готово к зарядке.
	Процесс зарядки отложен (аккумулятор охлаждается, аккумулятор слишком холодный или ожидание зарядки).
	Зарядка (0–80 %).

	Зарядка (80–100 %).
	Зарядка завершена.
	Зарядка (нарушение охлаждения).
	Аккумулятор неисправен.

ВНИМАНИЕ

1. СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ – эта инструкция содержит важные сведения о технике безопасности и эксплуатации зарядного устройства для аккумуляторов.
2. Перед использованием зарядного устройства для аккумуляторов прочитайте все инструкции и предупреждающие надписи на (1) зарядном устройстве для аккумуляторов, (2) аккумуляторе и (3) устройстве, в котором используется аккумулятор.
3. ВНИМАНИЕ! Во избежание травм заряжайте только аккумуляторы Makita. При попытке зарядить другие аккумуляторы они могут взорваться и нанести травмы и ущерб имуществу.
4. Это зарядное устройство для аккумуляторов не позволяет заряжать неперезаряжаемые батареи.
5. Используйте источник питания, напряжение которого соответствует указанному на идентификационной табличке зарядного устройства.
6. Не заряжайте блок аккумулятора в присутствии легковоспламеняющихся жидкостей или газов.
7. Защищайте зарядное устройство от дождя, снега и влаги.
8. Запрещается переносить зарядное устройство за шнур или рывком отключать его от розетки.
9. Перед переноской зарядного устройства извлеките из него аккумулятор.

10. После зарядки или перед началом очистки или технического обслуживания зарядного устройства его следует отсоединить от источника питания. При отключении зарядного устройства от розетки следует тянуть не за шнур, а за штепсель.

11. Следите за тем, чтобы шнур находился в безопасном месте, где на него нельзя будет наступить или зацепиться за него, чтобы исключить механическую нагрузку на шнур или его повреждение.

12. Запрещается использовать зарядное устройство с поврежденным шнуром или штепселем. В случае повреждения шнура или штепселя зарядного устройства свяжитесь с авторизованным сервисным центром Makita для замены поврежденного элемента.
13. Запрещается использовать или разбирать зарядное устройство после его падения, сильного удара или других повреждений; устройство должен осмотреть квалифицированный техник. Неправильное использование или повторная сборка устройства могут стать причиной удара током или пожара.
14. Не заряжайте блок аккумулятора, если температура в помещении НИЖЕ 10 °C (50 °F) или ПРЕВЫШАЕТ 40 °C (104 °F). При низкой температуре процесс зарядки может не начаться.
15. Запрещается использовать в качестве источника питания повышающий трансформатор, двигатель-генератор или розетку постоянного тока.
16. Следите за тем, чтобы ничто не закрывало и не засоряло вентиляционные отверстия зарядного устройства.
17. Запрещается вставлять штепсель в розетку, выдегривать его из розетки и вставлять и вынимать аккумулятор влажными руками.
18. Запрещается использовать для очистки зарядного устройства бензин, растворители, спирт и другие подобные жидкости. Это может привести к обесцвечиванию, деформации и трещинам.

Зарядка

Это зарядное устройство способно заряжать два аккумулятора одновременно.

1. Подключите зарядное устройство для аккумуляторов к источнику питания переменного тока с соответствующими параметрами. Индикаторы зарядки несколько раз медленно мигнут зеленым светом.
2. Вставьте блок аккумулятора в зарядное устройство, чтобы он встал на направляющие зарядного устройства.

▶ Рис.1

Крышка клемм зарядного устройства открывается при вставке и закрывается при вынимании блока аккумулятора.

1. После установки блока аккумулятора цвет индикатора зарядки сменится с зеленого на синий и начнется процесс зарядки. Быстро мигающий синим цветом индикатор указывает на то, что текущий уровень заряда аккумулятора составляет 0–80 %. При уровне заряда аккумулятора 80–100 % индикатор зарядки будет непрерывно гореть синим цветом. Указанное ранее пороговое значение 80 % является приблизительным. Индикация может меняться в зависимости от температуры или состояния аккумулятора.

2. После завершения зарядки цвет индикатора изменится с синего на зеленый и прозвучит мелодия или сигнал (продолжительный) завершения зарядки.

3. После зарядки извлеките блок аккумулятора из зарядного устройства и отсоедините зарядное устройство от розетки.

ПРИМЕЧАНИЕ: Время зарядки зависит от температуры (10 °C (50 °F)–40 °C (104 °F)), при которой происходит зарядка блока аккумулятора, и состояния блока аккумулятора (например от того, является ли он новым и периода времени, в течение которого он не использовался).

Напряжение Число элементов Литий-ионный блок аккумулятора		Емкость (А/ч) Время зарядки (мин)
40 В (макс.) 10 BL4020 2 22
40 В (макс.) 10 BL4025 2,5 28
40 В (макс.) 10 BL4040 / BL4040F 4 45
40 В (макс.) 20	BL4050F 5 50
40 В (макс.) 20	BL4080F 8 76

ПРИМЕЧАНИЕ: Данное зарядное устройство для аккумуляторов предназначено для зарядки блоков аккумуляторов Makita. Категорически запрещается использовать его для других целей или для зарядки аккумуляторов других производителей.

ПРИМЕЧАНИЕ: Если индикатор зарядки медленно мигает синим, зарядку невозможно начать по одной из приведенных далее причин, связанных с блоком аккумулятора.

— Блок аккумулятора извлечен из только что использовавшегося инструмента или долгое время находился на солнце.
— Блок аккумулятора долгое время находился на холоде.

ПРИМЕЧАНИЕ: Если блок аккумулятора слишком горячий, зарядка не начнется до тех пор, пока температура блока аккумулятора не достигнет приемлемого для зарядки уровня.

ПРИМЕЧАНИЕ: Если цвет индикатора зарядки меняется на красный, зарядка невозможна. Клеммы зарядного устройства или блока аккумулятора покрыты пылью, или же блок аккумулятора выработал свой ресурс или поврежден.

Изменение мелодии, которая звучит после завершения зарядки

1. При установке блока аккумулятора в зарядное устройство подается выбранный короткий мелодичный сигнал о завершении зарядки.
2. Извлечение и повторная установка блока аккумулятора в течение пяти секунд после этого действия приводит к изменению мелодии звукового сигнала.
3. При каждом извлечении и повторной установке блока аккумулятора в течение последующих пяти секунд мелодичный звуковой сигнал будет изменяться по порядку.
4. Когда прозвучит желаемый мелодичный звуковой сигнал, оставьте установленный блок аккумулятора в зарядном устройстве, после чего начнется зарядка. При выборе режима короткого звукового оповещения сигнал о завершении зарядки подаваться не будет. (Режим без звука.)
5. После завершения зарядки индикатор зарядки загорится зеленым и будет подан мелодичный звуковой сигнал, выбранный при установке блока аккумулятора, или звуковой сигнал (продолжительный). (В выбранном режиме без звука сигналы не подаются.)
6. Выбранный мелодичный сигнал сохраняется даже при отключении зарядного устройства от сети.

Система охлаждения

Для нагретого аккумулятора в этом зарядном устройстве предусмотрен охлаждающий вентилятор, предназначенный для обеспечения максимально эффективной работы аккумулятора. Во время работы слышен звук выходящего охлаждающего воздуха – это не является неисправностью.

Индикатор будет попеременно мигать синим и красным цветом для предупреждения в описанных далее случаях.

• Неисправность охлаждающего вентилятора
• Неполное охлаждение аккумулятора, например в случае засорения пылью

Зарядка аккумулятора возможна несмотря на попеременное мигание индикатора синим и красным цветом. Однако время зарядки в этом случае будет превышать стандартное. Поскольку вентиляционные отверстия на зарядном устройстве и аккумуляторе могут быть засорены пылью, убедитесь в том, что вы слышите звук охлаждающего вентилятора.

Для надлежащего охлаждения поддерживайте вентиляционное отверстие на зарядном устройстве и аккумуляторе в чистоте.

▶ Рис.2: 1. Вытяжное отверстие 2. Впускное отверстие

ПРИМЕЧАНИЕ: Даже если звука охлаждающего вентилятора не слышно, но индикатор не мигает синим и красным цветом, система охлаждения работает исправно.

ПРИМЕЧАНИЕ: Если индикатор часто мигает попеременно синим и красным цветом, изделия следует отправить на ремонт или техническое обслуживание.

Крепление на стену

⚠ ОСТОРОЖНО: При установке зарядного устройства на стену обязательно прикрепите его четырьмя винтами. В противном случае зарядное устройство может упасть и нанести травмы.
АОСТОРОЖНО: Перед началом работ по креплению на стену убедитесь в том, что зарядное устройство отключено от сети, а все аккумуляторы извлечены из зарядного устройства.
АОСТОРОЖНО: Следуйте приведенным в этом руководстве инструкциям и завершайте все процедуры сразу. Зарядное устройство может упасть и стать причиной травмы или повреждения, если работы будут выполнены не полностью.
АОСТОРОЖНО: Регулярно проверяйте надежность затяжки винтов. В противном случае зарядное устройство может упасть из-за ослабления винта.
АОСТОРОЖНО: Регулярно очищайте клеммы на зарядном устройстве с помощью пылеуловителя и т. д.
⚠️ВНИМАНИЕ: Для установки зарядного устройства выбирайте прочную стену. Убедитесь в том, что для монтажных работ или зарядки нет никаких препятствий. Общая масса зарядного устройства и аккумулятора составляет приблизительно 6,0 кг (13 фунт.). При необходимости укрепите стену надлежащим образом.
⚠️ ВНИМАНИЕ: Будьте осторожны, чтобы не уронить блок аккумулятора при установке или извлечении аккумулятора из настенного зарядного устройства. Крепко держите блок аккумулятора и сохраняйте устойчивое положение.

Вы можете установить зарядное устройство на стену. Вокруг зарядного устройства следует оставить необходимое расстояние, как показано на рисунке.

▶ Рис.3

ПРИМЕЧАНИЕ: Детали, которые необходимо подготовить.

— Четыре винта – два для подвешивания и два для фиксации

Размер винта: диаметр 6 мм, длина не менее 40 мм.

Размеры головки винта: менее ø12 мм.

— Инструменты – для затягивания винтов

1. Установите два винта для подвешивания на стене.
2. Удалите четыре резиновые опоры с нижней части зарядного устройства.
3. Повесьте зарядное устройство на винты, установленные на этапе 1.
   ▶ Рис.4
4. Установите зарядное устройство на стену, полностью затянув два крепежных винта.
   ▶ Рис.5

ECKEPTY

Кернеу Элементтер саны Литий-ионды	аккумулятор картриджі	Сыйымдылығы (А/сағ)	Зарядтау уақыты (минут)
40 В (макс.) 10 BL4020 2 22
40 В (макс.) 10 BL4025 2,5 28
40 В (макс.) 10 BL4040 / BL4040F 4 45
40 В (макс.) 20 BL4050F 5 50
40 В (макс.) 20 BL4080F 8 76
