DC40RB - Caricabatterie MAKITA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	Makita
Modello	DC40RB
Batterie compatibili	Makita Li-ion 40 V max (serie BL4xxx)
Numero di batterie caricabili simultaneamente	2
Tensione di ingresso	100-240 V CA, 50/60 Hz
Tempo di ricarica (esempi)	22 min (2,0 Ah), 45 min (4,0 Ah), 76 min (8,0 Ah)
Indicatori LED	Verde (pronto), blu (carica), rosso (anomalia)
Sistema di raffreddamento	Ventilatore integrato per raffreddare la batteria
Protezioni di sicurezza	Doppio isolamento, arresto in caso di surriscaldamento, protezione contro i cortocircuiti
Montaggio a parete	Possibile (4 viti, supporto incluso)
Temperatura di carica consentita	10°C a 40°C
Peso approssimativo (con batteria)	6,0 kg
Funzionalità aggiuntive	Melodia di fine carica modificabile, modalità silenziosa
Manutenzione	Pulire le aperture di ventilazione con un soffiatore; non utilizzare solventi

Domande frequenti - DC40RB MAKITA

Quali batterie posso caricare con il DC40RB ?

Questo caricabatterie è progettato per le Batterie Makita Li-ion 40 V max delle serie BL4xxx. Non utilizzare mai altre marche o batterie non ricaricabili.

Cosa significano i diversi indicatori luminosi?

LED verde fissa = pronto per la ricarica. Blu lampeggiante = carica in corso (0-80%). Blu fisso = carica tra 80-100%. Verde fisso con melodia = carica terminata. Rosso = batteria difettosa o temperatura inadeguata. Alternanza blu/rosso = problema di raffreddamento.

Posso caricare due batterie contemporaneamente?

Sì, il DC40RB può caricare due batterie contemporaneamente. Inserirle nei due alloggiamenti previsti.

Come cambiare la melodia di fine carica?

Inserire la batteria, attendere la melodia, poi rimuoverla e reinserirla entro 5 secondi. Ogni azione cambia la melodia. Per la modalità silenziosa, selezionare il bip breve.

Perché il ventilatore gira durante la carica?

Il ventilatore raffredda la batteria per evitare il surriscaldamento e ottimizzare le prestazioni. Un rumore di ventilazione è normale.

Qual è la temperatura ambiente consigliata per la carica?

Caricare solo tra 10°C e 40°C. Al di sotto o al di sopra, la carica potrebbe non avviarsi o la batteria potrebbe danneggiarsi.

Posso fissare il caricabatterie a parete?

Sì, il caricabatterie può essere montato a parete con quattro viti (diametro 6 mm, lunghezza >40 mm). Seguire le istruzioni del manuale per un'installazione sicura.

Cosa fare se il LED rimane rosso?

Un LED rosso indica una batteria difettosa o contatti sporchi. Pulire i contatti con un soffiatore. Se il problema persiste, la batteria deve essere sostituita.

Come pulire il caricabatterie?

Scollegare il caricabatterie e rimuovere le batterie. Utilizzare un soffiatore d'aria per pulire le aperture di ventilazione. Non utilizzare mai benzina, diluente o alcol.

Posso lasciare la batteria sul caricabatterie dopo la carica?

Sì, il caricabatterie passa in modalità di mantenimento. Tuttavia, si consiglia di rimuovere la batteria dopo la carica per prolungarne la durata.

MANUALE UTENTE DC40RB MAKITA

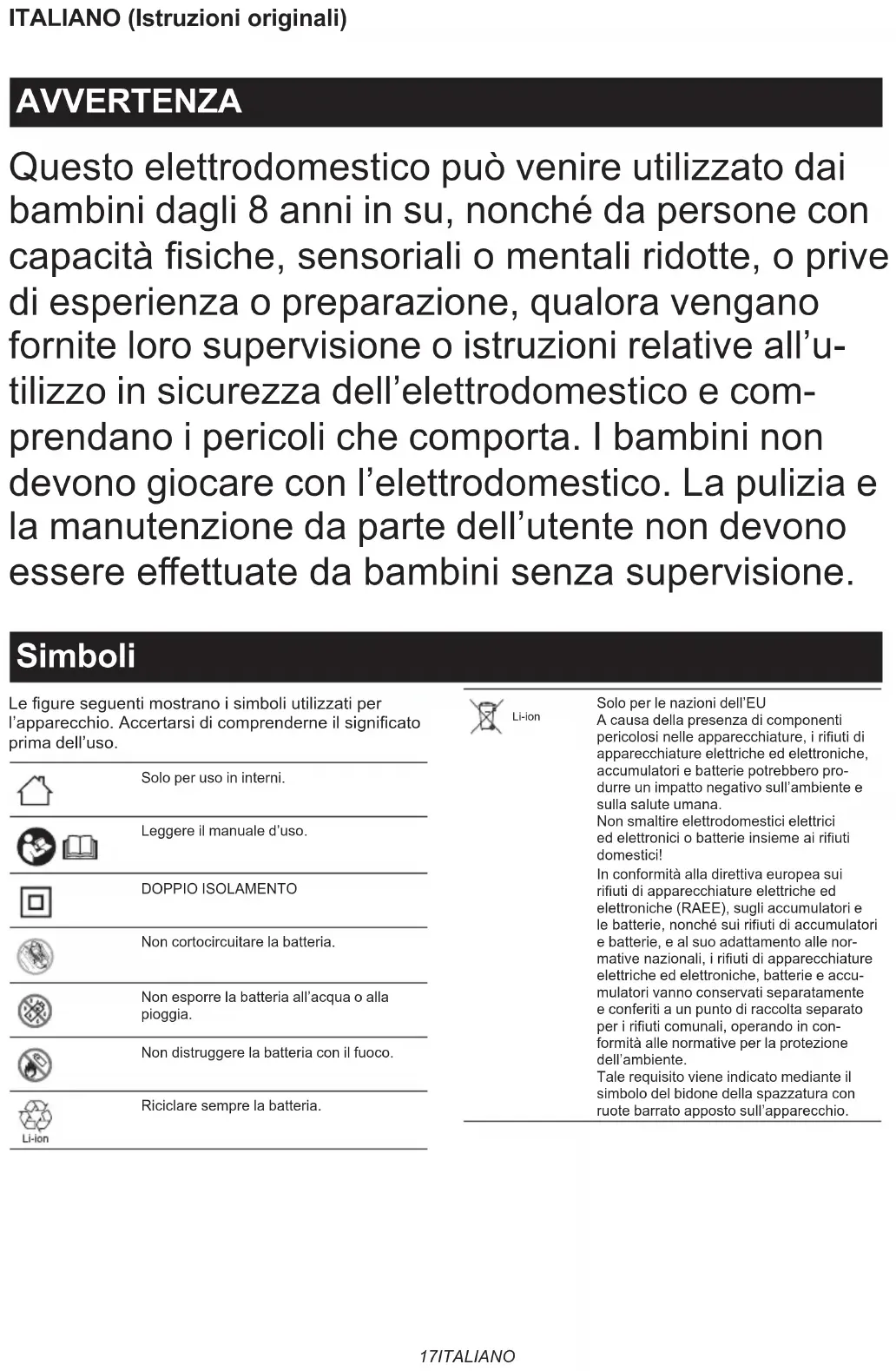

Questo elettrodomestico può venire utilizzato dai bambini dagli 8 anni in su, nonché da persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza o preparazione, qualora vengano fornite loro supervisione o istruzioni relative all'u-tilizzo in sicurezza dell'elettrodomestico e comprendano i pericoli che comporta. I bambini non devono giocare con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

Simboli

Le figure seguenti mostrano i simboli utilizzati per l'apparecchio. Accertarsi di comprenderne il significato prima dell'uso.		Li-ion	Solo per le nazioni dell'EU A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.
	Solo per uso in interni.
	Leggere il manuale d'uso.
	DOPPIO ISOLAMENTO
	Non cortocircuitare la batteria.
	Non esporre la batteria all'acqua o alla pioggia.
	Non distruggere la batteria con il fuoco.
	Riciclare sempre la batteria.
	Pronto a caricare.		Carica in corso (dall'80 al 100%).
	Carica ritardata (batteria in raffreddamento, batteria troppo fredda o in attesa di carica).		Carica completata.
	Carica in corso (da 0 all'80%).		Carica in corso (anomalia di raffreddamento).
			Batteria difettosa.

ATTENZIONE

1. CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni per l'uso e relative alla sicurezza per il caricabatterie.
2. Prima di utilizzare il caricabatterie, leggere tutte le istruzioni e le indicazioni delle avver- tenze riportate (1) sul caricabatterie, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.
3. ATTENZIONE: per ridurre il rischio di lesioni personali, caricare solo batterie Makita di tipo ricaricabile. Altri tipi di batterie potrebbero scoppiare, causando lesioni personali e danni alle cose.
4. Non è possibile caricare batterie non ricaricabili con questo caricabatterie.
5. Utilizzare una fonte di alimentazione con la tensione specificata sulla targhetta dei dati tecnici del caricabatterie.
6. Non caricare la cartuccia della batteria in presenza di liquidi o gas infiammabili.
7. Non esporre il caricabatterie alla pioggia, alla neve o a condizioni di bagnato.
8. Non trasportare mai il caricabatterie tenendolo per il cavo, né tirare quest'ultimo per scollegarlo dalla presa elettrica.
9. Rimuovere la batteria dal caricabatterie quando si intende trasportare quest'ultimo.

10. Dopo la carica o prima di tentare qualsiasi manutenzione o pulizia, scollegare il caricabatterie dalla fonte di alimentazione. Ogni volta che si intende scollegare il caricabatterie, tirarne la spina, anziché il cavo.

11. Accertarsi che il cavo sia collocato in modo da evitare di calpestarlo, inciamparvi sopra e sottoporlo in altro modo a danneggiamenti o stress.

12. Non far funzionare il caricabatterie con un cavo o una spina danneggiati. Qualora il cavo o la spina siano danneggiati, richiedere a un centro di assistenza autorizzato Makita di sostituirli, per evitare pericoli.
13. Non far funzionare né smontare il caricabatterie, qualora abbia ricevuto un forte colpo, sia stato fatto cadere o sia danneggiato in alcun modo; portarlo a un tecnico di assistenza qualificato. L'uso errato o il riassemblaggio potrebbero causare il rischio di scosse elettriche o incendi.
14. Non caricare la cartuccia della batteria quando la temperatura ambiente è INFERIORE a 10°C o SUPERIORE a 40°C. A basse temperature, la carica potrebbe non avviarsi.
15. Non tentare di utilizzare un trasformatore elevatore di tensione, un generatore a motore o una presa elettrica in CC.
16. Non lasciare che alcunché possa coprire o intasare le aperture di ventilazione del caricabatterie.
17. Non collegare né scollegare il cavo né inserire o rimuovere la batteria con le mani bagnate.
18. Non utilizzare mai benzina per motori o per smacchiare, diluenti, alcool o sostanze simili per pulire il caricabatterie. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Carica

Questo caricabatterie è in grado di caricare due batterie contemporaneamente.

1. Inserire il caricabatterie in una fonte di tensione CA corretta. Le luci di carica lampeggiano lenta-mente e ripetutamente in verde.

2. Inserire la cartuccia della batteria nel caricabatterie fino a quando si arresta, sistemandosi sulla guida del caricabatterie.

▶ Fig.1

Lo sportellino dei terminali del caricabatterie può venire aperto inserendo la cartuccia della batteria e chiuso estraendo quest'ultima.

1. Quando la cartuccia della batteria è inserita, il colore della luce di carica cambia da verde a blu e la carica ha inizio. La luce di carica blu che lampeggia velocemente indica una condizione di carica tra lo 0 e l'80%, mentre la luce di carica blu che resta illuminata fissa indica tra l'80 e il 100%. L'indicazione dell'80% menzionata sopra è un valore approssimativo. L'indicazione può variare in base alla temperatura o alla condizione della batteria.

2. Al termine della carica, la luce di carica cambia da blu a verde, e viene emesso il suono di una melodia o il suono di un cicalino (un lungo "bip") per notificare il completamento della carica.

3. Dopo la carica, rimuovere la cartuccia della batteria dal caricabatterie e scollegare quest'ultimo dall'alimentazione elettrica.

NOTA: Il tempo di carica varia in base alla temperatura (da 10°C a 40°C) a cui viene caricata la cartuccia della batteria e alle condizioni della cartuccia della batteria, ad esempio una cartuccia della batteria che sia nuova o che non sia stata utilizzata per un lungo periodo di tempo.

Tensione Numero	di celle Cartuccia della batteria	Capacità (Ah) Tempo di carica
		a ioni di litio	(minuti)
40 V (max.) 10 BL4020 2 22
40 V (max.) 10 BL4025 2,5 28
40 V (max.) 10 BL4040 / BL4040F 4 45
40 V (max.) 20 BL4050F 5 50
40 V (max.) 20 BL4080F 8 76

AVVISO: Il caricabatterie è destinato alla carica di cartucce delle batterie Makita. Non utilizzarlo mai ad altri scopi o per batterie di altri produttori.

NOTA: Qualora la luce di carica lampeggi lentamente in colore blu, la carica non può iniziare a causa della condizione della cartuccia della batteria indicata di seguito:

— Cartuccia della batteria di un utensile che è stato appena utilizzato o cartuccia della batteria che è stata lasciata in un'ubicazione esposta alla luce solare diretta per un lungo periodo di tempo.
— Cartuccia della batteria che è stata lasciata per un lungo periodo di tempo in un'ubicazione esposta ad aria fredda.

NOTA: Quando la cartuccia della batteria è troppo calda, la carica non ha inizio fino al momento in cui la temperatura della cartuccia della batteria raggiunge un grado che consente la carica.

NOTA: Qualora la luce di carica passi al colore rosso, la carica non è possibile. I terminali sul caricabatterie o sulla cartuccia della batteria sono intasati da polveri, o la cartuccia della batteria è usurata o danneggiata.

Modifica della melodia che viene emessa al completamento della carica

1. L'inserimento della cartuccia della batteria nel caricabatterie fa emettere l'ultimo suono preimpostato della breve melodia che indica il completamento della carica.
2. Se si rimuove e si reinserisce la cartuccia della batteria entro cinque secondi dopo questa operazione, si modifica il suono della melodia.
3. A ogni rimozione e reinserimento della cartuccia della batteria entro altri cinque secondi da questa operazione, il suono della melodia cambia in sequenza.
4. Quando viene emesso il suono della melodia desiderata, lasciare la cartuccia della batteria inserita, e la carica ha inizio. Quando viene selezionata la modalità con "bip breve", non viene emesso alcun segnale di completamento della carica (modalità silenziosa).
5. Al termine della carica, la luce di carica si illumina in verde, e viene emesso il suono della melodia preimpostata all'inserimento della cartuccia della batteria o il suono del cicalino (un lungo "bip") per notificare il completa- mento della carica (quando è selezionata la modalità silenziosa, non viene emesso alcun suono).
6. Il suono della melodia preimpostata resta memorizzato anche quando si scollega il caricabatterie dalla presa elettrica.

Sistema di raffreddamento

Questo caricabatterie è dotato di una ventola di raffreddamento per le batterie calde, al fine di consentire alla batteria di sfruttare le proprie prestazioni. Durante il raffreddamento si sente il suono dell'aria di raffreddamento, il che non denota alcun problema del caricabatterie.

Una luce lampeggia in blu e rosso alternativamente come avvertimento nei casi seguenti.

• Problema della ventola di raffreddamento
• Raffreddamento incompleto della batteria, ad esempio qualora sia intasata da polveri

La batteria può venire caricata nonostante la luce blu e rossa alternata. Tuttavia, in questo caso il tempo di carica sarà più lungo di quello consueto. Controllare il suono della ventola di raffreddamento e le aperture di ventilazione sul caricabatterie e sulla batteria, che a volte possono restare intasate da polveri.

Mantenere sempre pulita l'apertura di ventilazione sul caricabatterie e sulla batteria per il raffreddamento.

▶ Fig.2: 1. Apertura di scarico 2. Apertura di aspirazione

NOTA: Il sistema di raffreddamento funziona correttamente, anche qualora non venga emesso alcun suono della ventola di raffreddamento, se la luce blu e rossa non lampeggia.

NOTA: I prodotti vanno sottoposti a riparazione o manutenzione, qualora la luce lampeggi alternativamente in blu e rosso molto spesso.

Montaggio a parete

AVVERTIMENTO: Accertarsi di utilizzare quattro viti, quando si intende montare il caricabatterie su una parete. In caso contrario, il caricabatterie potrebbe cadere e causare gravi lesioni personali.
AVVERTIMENTO: Accertarsi sempre che il caricabatterie sia scollegato dalla fonte di alimentazione e che tutte le batterie siano state rimosse dal caricabatterie, prima di eseguire il lavoro di montaggio a parete.
⚠AVVERTIMENTO: Attenersi ai passi illustrati nel presente manuale, e portare a termine tutte le procedure allo stesso tempo. Qualora si interrompa il lavoro a metà, il caricabatterie potrebbe cadere e causare lesioni personali o danni alle cose.
⚠AVVERTIMENTO: Controllare a intervalli regolari che le viti siano serrate. In caso contrario, il caricabatterie potrebbe cadere a causa di una vite allentata.
⚠AVVERTIMENTO: Pulire a intervalli regolari le parti dei terminali sul caricabatterie, utilizzando una bomboletta di aria compressa, e così via.
ATTENZIONE: Scegliere con cura una parete stabile per il montaggio del caricabatterie. Accertarsi che non sia presente alcun ostacolo al lavoro di montaggio o all'operazione di carica. Il peso lordo del caricabatterie e della batteria arriva a circa 6,0 kg (13 lbs). Se necessario, fornire un rinforzo sufficiente per la parete.
ATTENZIONE: Fare attenzione a non far cadere la cartuccia della batteria quando si inserisce o si rimuove la batteria dal caricabatterie montato a parete. Mantenere saldamente la cartuccia della batteria e mantenere una postura stabile.

È possibile montare il caricabatterie sulla parete. Lasciare intorno al caricabatterie lo spazio libero indicato nella figura.

▶ Fig.3

NOTA: Elementi da preparare:

— Quattro viti: due per la sospensione e due per l'ancoraggio

Dimensione viti: 6 mm x più di 40 mm.

Dimensione della testa delle viti: Inferiore a ø12 mm.

— Attrezzi: per serrare le viti

1. Fissare due viti per la sospensione sulla parete.
2. Rimuovere i piedini di gomma (quattro pezzi) dal lato inferiore del caricabatterie.
3. Appendere il caricabatterie alle viti fissate al punto 1.

▶ Fig.4

1. Montare il caricabatterie sulla parete serrando completamente due viti di ancoraggio.

▶ Fig.5
