NÁVOD NA OBSLUHU DC40RB MAKITA

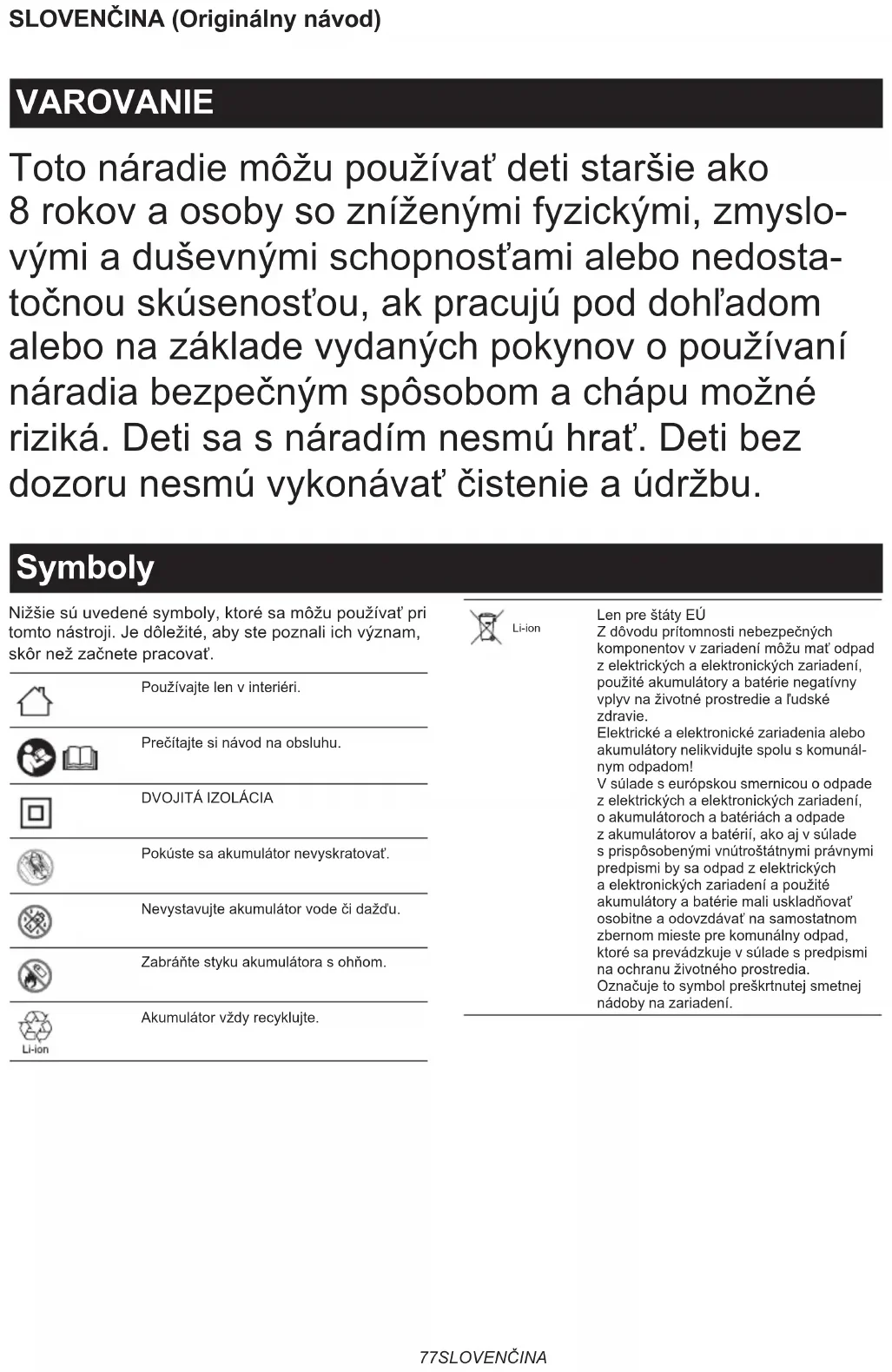

► Ábra577 SLOVENČINA SLOVENČINA (Originálny návod) VAROVANIE Toto náradie môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslo- vými a duševnými schopnosťami alebo nedosta- točnou skúsenosťou, ak pracujú pod dohľadom alebo na základe vydaných pokynov o používaní náradia bezpečným spôsobom a chápu možné riziká. Deti sa s náradím nesmú hrať. Deti bez dozoru nesmú vykonávať čistenie a údržbu. Symboly Nižšie sú uvedené symboly, ktoré sa môžu používať pri tomto nástroji. Je dôležité, aby ste poznali ich význam, skôr než začnete pracovať. Používajte len v interiéri. Prečítajte si návod na obsluhu.

Pokúste sa akumulátor nevyskratovať. Nevystavujte akumulátor vode či dažďu. Zabráňte styku akumulátora s ohňom. Akumulátor vždy recyklujte. Li-ion Len pre štáty EÚ Z dôvodu prítomnosti nebezpečných komponentov v zariadení môžu mať odpad z elektrických a elektronických zariadení, použité akumulátory a batérie negatívny vplyv na životné prostredie a ľudské zdravie. Elektrické a elektronické zariadenia alebo akumulátory nelikvidujte spolu s komunál- nym odpadom! V súlade s európskou smernicou o odpade z elektrických a elektronických zariadení, o akumulátoroch a batériách a odpade z akumulátorov a batérií, ako aj v súlade s prispôsobenými vnútroštátnymi právnymi predpismi by sa odpad z elektrických a elektronických zariadení a použité akumulátory a batérie mali uskladňovať osobitne a odovzdávať na samostatnom zbernom mieste pre komunálny odpad, ktoré sa prevádzkuje v súlade s predpismi na ochranu životného prostredia. Označuje to symbol preškrtnutej smetnej nádoby na zariadení.78 SLOVENČINA Pripravená na nabíjanie. Oneskorenie nabíjania (chladenie aku- mulátora, príliš studený akumulátor alebo čaká sa na nabíjanie). Nabíja sa (0 – 80 %). Nabíja sa (80 – 100 %). Nabíjanie ukončené. Nabíja sa (chyba chladenia). Poškodený akumulátor. POZOR

čítajte všetky pokyny a výstražné označenia na (1) nabíjačke akumulátorov, (2) akumulátore a (3) produkte používajúcom akumulátor.

3. POZOR – Aby ste zabránili poraneniam, pou-

žívajte iba nabíjateľné akumulátory Makita. Iné akumulátory môžu vybuchnúť a spôsobiť poranenie a škody.

4. Nenabíjateľné akumulátory nesmú byť nabí-

kvapalín alebo plynov.

9. Pri prenášaní nabíjačky vyberte akumulátor

12. Nepoužívate nabíjačku, ak sú kábel alebo

zástrčka poškodené. Ak sú kábel alebo zástrčka poškodené, obráťte sa na autorizo- vané servisné centrum Makita, aby poškodenú časť vymenili na predídenie nebezpečenstvu.

13. Nepoužívajte ani nerozoberajte nabíjačku, ak

utŕžila prudkú ranu, padla alebo bola poško- dená akýmkoľvek iným spôsobom. Vezmite ju do kvalikovaného servisu. Nesprávne používanie alebo opätovné zmontovanie môže viesť k nebezpečenstvu elektrického šoku či požiaru.

14. Nenabíjajte akumulátor, keď je teplota v miest-

nosti MENEJ ako 10 °C (50 °F) alebo VIAC ako 40 °C (104 °F). Pri nízkej teplote nemusí nabíja- nie začať.

15. Neskúšajte použiť step-up transformátor,

motorový generátor alebo napájací konektor na jednosmerný prúd.

benzín, benzínový čistič, riedidlo, alkohol ani žiadne iné podobné látky. Môžu spôsobiť zmenu farby, deformáciu alebo praskliny.79 SLOVENČINA Nabíjanie Táto nabíjačka môže nabíjať dva akumulátory súčasne.

1. Zapojte nabíjačku akumulátorov do správneho

zdroja striedavého napätia. Svetlá nabíjania budú opakovane pomaly blikať nazeleno.

2. Vložte akumulátor do nabíjačky tak, aby zapadol

do priestoru na nabíjanie. ► Obr.1 Kryt terminálu nabíjačky možno otvoriť vložením akumulátora a zatvoriť vytiahnutím akumulátora.

3. Po vložení akumulátora sa zmení farba svetla

nabíjania zo zelenej na modrú a začne sa nabíja- nie. Rýchlo blikajúce modré svetlo znamená stav nabitia na 0 – 80 %, plynule svietiace modré svetlo nabíjania bude indikovať nabitie 80 – 100 %. Spomínaná úroveň nabitia 80 % je len približná hodnota. Indikácia nabitia sa môže meniť na základe teploty a stavu akumulátora.

4. Po dokončení nabíjania sa svetlo nabíjania zmení

z modrého na zelené a zaznie melódia alebo bzu- čiak (dlhé pípnutie) na informovanie o dokončení nabíjania.

5. Po nabíjaní vytiahnite akumulátor z nabíjačky

a nabíjačku odpojte. POZNÁMKA: Čas nabíjania závisí od teploty (10 °C (50 °F) – 40 °C (104 °F)), pri ktorej sa akumulátor nabíja, a stavu akumulátora, napr. ak je akumulátor nový alebo nebol dlho používaný. Napätie Počet článkov Lítium-iónové akumulátory Kapacita (Ah) Doba nabíjania (minúty) 40 V (max.) 10 BL4020 2 22 40 V (max.) 10 BL4025 2,5 28 40 V (max.) 10 BL4040 / BL4040F 4 45 40 V (max.) 20 BL4050F 5 50 40 V (max.) 20 BL4080F 8 76 UPOZORNENIE: Nabíjačka akumulátorov je určená na nabíjanie akumulátorov Makita. Nabíjačku nikdy nepoužívajte na iné účely ani na nabíjanie akumulátorov iných výrobcov. POZNÁMKA: Ak svetlo nabíjania bliká pomaly namodro, nabíjanie sa nedá spustiť z dôvodu nasledovného stavu akumulátora: — Akumulátor z práve použitého náradia alebo akumulátor, ktorý bol vystavený priamemu slnečnému žiareniu dlhý čas. — Akumulátor, ktorý bol vystavený chladnému vzduchu dlhý čas. POZNÁMKA: Keď je akumulátor príliš horúci, nabíjanie sa začne, až keď teplota akumulátora dosiahne úroveň, kedy sa nabíjanie môže začať. POZNÁMKA: Ak sa svetlo nabíjania zmení na červené, nabíjanie nie je možné. Terminály na nabíjačke alebo na akumulátore sú upchaté prachom alebo je akumulátor opotrebovaný či poškodený. Zmena melódie po dokončení nabíjania

1. Vložením akumulátora do nabíjačky zaznie naposledy nastavená krátka melódia dokončenia nabíjania.

2. Následným vybratím a opätovným vložením do piatich sekúnd sa melódia zmení.

3. Melódia sa bude postupne meniť pri každom ďalšom vybratí a opätovnom vložení v priebehu piatich sekúnd.

tora alebo bzučiak (dlhé pípnutie) na informovanie o dokončení nabíjania. (Pri zvolenom tichom režime nezaz- nejú žiadne zvuky.)

6. Nastavená melódia ostane uložená aj po odpojení nabíjačky.80 SLOVENČINA

Systém chladenia Táto nabíjačka obsahuje chladiaci ventilátor pre horúci akumulátor, aby mohol akumulátor dosiahnuť úplný výkon. Počas chladenia vychádza z nabíjačky zvuk chladiaceho vzduchu a nepredstavuje to problém s nabíjačkou. Modré a červené svetlo budú striedavo blikať na výstrahu v nasledovných prípadoch.

• Problém s chladiacim ventilátorom

• Neúplné vychladenie akumulátora, napríklad ak je upchatý prachom Akumulátor je možné nabíjať aj napriek striedavému bli- kaniu modrého a červeného svetla. Čas nabíjania však bude v tomto prípade dlhší ako zvyčajne. Skontrolujte zvuk chladiaceho ventilátora a vetracie otvory na nabí- jačke a akumulátore, ktoré môžu byť občas upchaté prachom. Vetracie otvory na nabíjačke a akumulátore neustále udržujte čisté, aby sa umožnilo chladenie. ► Obr.2: 1. Výfukový prieduch 2. Nasávací prieduch POZNÁMKA: Chladiaci systém je v poriadku, hoci sa zvuk chladiaceho ventilátora neozýva, ak nebliká modré a červené svetlo. POZNÁMKA: Ak modré a červené svetlo často strie- davo bliká, výrobky je potrebné odoslať na opravu alebo údržbu. Montáž na stenu VAROVANIE: Pri montáži na stenu použite štyri skrutky. V opačnom prípade môže nabíjačka spadnúť a spôsobiť zranenie. VAROVANIE: Pred vykonávaním montáže na stenu vždy skontrolujte, či je nabíjačka odpojená od elektriny a či sú z nej vybrané všetky akumulátory. VAROVANIE: Postupujte podľa krokov v tomto návode a vykonajte celý postup naraz. Ak montáž nedokončíte, nabíjačka môže spadnúť a spôsobiť zranenie. VAROVANIE: Pravidelne kontrolujte utiahnutie skrutiek. V opačnom prípade môže nabíjačka spadnúť z dôvodu povolenej skrutky. VAROVANIE: Pravidelne čistite konektory nabíjačky odfukovačom prachu a pod. POZOR: Pri montáži nabíjačky si dôkladne vyberte stabilnú stenu. Dbajte na to, aby montážnym prá- cam a nabíjaniu nič neprekážalo. Hrubá hmotnosť nabíjačky a akumulátora je približne 6,0 kg (13 lbs). V prípade potreby stenu dostatočne zosilnite. POZOR: Pri vkladaní alebo vyberaní akumulátora z nástennej nabíjačky postupujte opatrne, aby vám akumulátor nespadol. Akumulátor držte pevne a pracujte v stabilnej polohe. Nabíjačku je možné upevniť na stenu. Okolo nabíjačky nechajte dostatok miesta podľa obrázka. ► Obr.3 POZNÁMKA: Veci, ktoré si treba pripraviť: — Štyri skrutky – dve na zavesenie, dve na ukotvenie Veľkosť skrutky: 6 mm x viac ako 40 mm. Veľkosť hlavy skrutky: Menej ako ø12 mm. — Nástroje – ktoré si treba pripraviť

1. Upevnite dve skrutky na zavesenie na stenu.

2. Odstráňte gumené nožičky (štyri) zo spodnej strany nabíjačky.
