DC40RC - Nabíjačka batérií MAKITA - Bezplatný návod na obsluhu

Typ produktu	Nabíjačka batérií
Značka	Makita
Model	DC40RC
Kompatibilné batérie	Batérie Li-ion Makita 40 V max (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F)
Vstupné napätie	100-240 V AC, 50/60 Hz
Výstupné napätie	40 V DC (max.)
Nabíjací prúd	8 A (max.)
Čas nabíjania (BL4020, 2 Ah)	30 min
Čas nabíjania (BL4025, 2,5 Ah)	38 min
Čas nabíjania (BL4040/BL4040F, 4 Ah)	67 min
Čas nabíjania (BL4050F, 5 Ah)	85 min
Čas nabíjania (BL4080F, 8 Ah)	170 min
Rozmery (D × Š × V)	Približne 200 × 150 × 100 mm
Hmotnosť	Približne 1,2 kg (bez batérie)
Rozsah teploty nabíjania	10 °C – 40 °C
Svetelné indikátory	LED zelené (pripravený), modré (nabíjanie), červené (chyba)
Špeciálne funkcie	Chladiaci ventilátor, nastaviteľná melódia konca nabíjania, montáž na stenu
Bezpečnosť	Dvojitá izolácia, ochrana proti skratu, tepelná ochrana
Údržba a čistenie	Čistiť suchou handričkou, nepoužívať rozpúšťadlá, udržiavať vetracie otvory voľné
Náhradné diely a opraviteľnosť	Oprava iba autorizovaným servisom Makita
Záruka	2 roky (v súlade so zákonnými podmienkami)

Často kladené otázky - DC40RC MAKITA

Je nabíjačka DC40RC kompatibilná so všetkými batériami Makita?

Nie, je navrhnutá len pre batérie Li-ion Makita 40 V max (séria BL40xx). Batérie iných značiek alebo nenabíjateľné batérie sa nesmú používať.

Ako zistím, že je batéria úplne nabitá?

Svetelný indikátor sa zmení z modrej na stálu zelenú a ozve sa melódia (alebo pípnutie) indikujúce koniec nabíjania.

Čo robiť, ak indikátor bliká na červeno?

To indikuje chybnú batériu alebo zanesené kontakty. Vyčistite kontakty fúkačom prachu. Ak problém pretrváva, vymeňte batériu alebo kontaktujte servisné stredisko.

Môžem nabíjať horúcu batériu?

Nie, nabíjanie sa nespustí, ak je batéria príliš horúca. Nabíjačka čaká, kým vychladne. Pomaly blikajúci modrý indikátor signalizuje oneskorenie nabíjania (chladenie).

Ako namontovať nabíjačku na stenu?

Použite dve skrutky na zavesenie nabíjačky za zadný háčik, potom tretiu skrutku hore na pevné upevnenie. Celková hmotnosť (nabíjačka + batéria) je približne 3 kg.

Je normálne, že chladiaci ventilátor vydáva hluk?

Áno, chladiaci systém počas chladenia vydáva hluk ventilátora. Ak striedavo bliká modrý a červený indikátor, signalizuje to problém s chladením alebo upchatý otvor.

Môžem zmeniť melódiu konca nabíjania?

Áno, vložte batériu, počkajte na melódiu, potom ju vyberte a znova vložte do 5 sekúnd na prepnutie na ďalšiu melódiu. Môžete tiež vybrať tichý režim (krátke pípnutie).

Čo robiť pri výpadku prúdu počas nabíjania?

Nabíjanie sa automaticky obnoví, keď sa obnoví napájanie. Nabíjačka si pamätá nastavenú melódiu aj po výpadku.

Môžem použiť transformátor alebo generátor?

Nie, nabíjačka musí byť pripojená priamo do AC zásuvky s vhodným napätím. Použitie transformátora alebo generátora je zakázané.

Ako vyčistiť nabíjačku?

Odpojte nabíjačku a použite suchú handričku. Nikdy nepoužívajte benzín, riedidlo ani alkohol. Pravidelne čistite vetracie otvory, aby ste predišli prehriatiu.

NÁVOD NA OBSLUHU DC40RC MAKITA

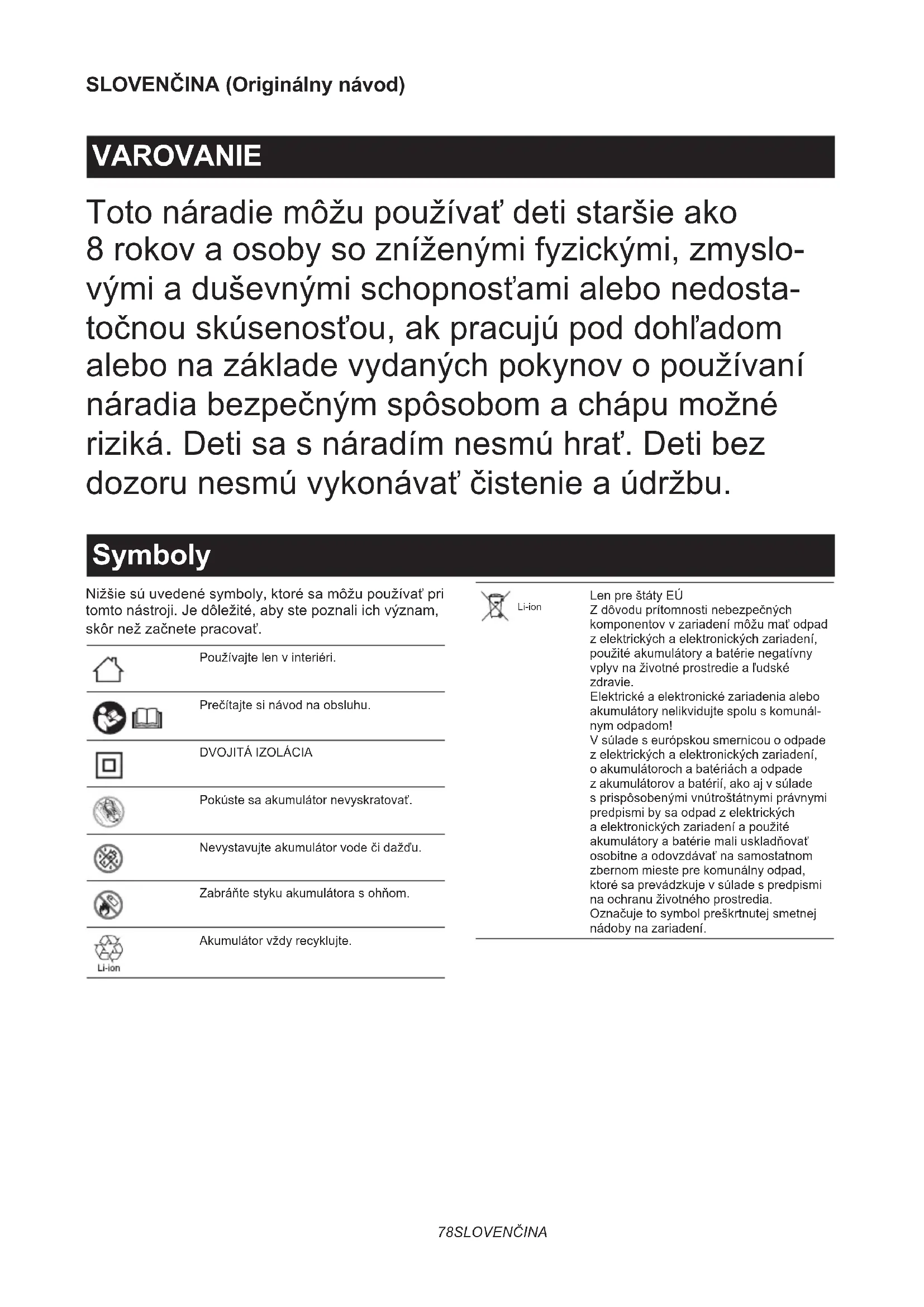

Toto náradie môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými a duševnými schopnost'ami alebo nedosta-točnou skúsenost'ou, ak pracujú pod dohl'adom alebo na základe vydaných pokynov o používaní náradia bezpečným spôsobom a chápu možné riziká. Deti sa s náradím nesmú hrat'. Deti bez dozoru nesmú vykonávať čistenie a údržbu.

Symboly

Nižšie sú uvedené symboly, ktoré sa môžu používať pri tomto nástroji. Je dôležité, aby ste poznali ich význam, skôr než začnete pracovať.
	Používajte len v interiéri.
	Prečítajte si návod na obsluhu.
	DVOJITÁ IZOLÁCIA
	Pokúste sa akumulátor nevyskratovať.
	Nevystavujte akumulátor vode či dažďu.
	Zabráňte styku akumulátora s ohňom.
	Akumulátor vždy recyklujte.

Li-ion

Len pre štáty EÚ

Z dôvodu prítomnosti nebezpečných komponentov v zariadení môžu mať odpad z elektrických a elektronických zariadení, použité akumulátory a batérie negatívny vplyv na životné prostredie a ľudské zdravie.

Elektrické a elektronické zariadenia alebo akumulátory nelikvidujte spolu s komunálnym odpadom!

V súlade s európskou smernicou o odpade z elektrických a elektronických zariadení, o akumulátoroch a batériách a odpade z akumulátorov a batérií, ako aj v súlade s prispôsobenými vnútroštátnymi právnymi predpismi by sa odpad z elektrických a elektronických zariadení a použité akumulátory a batérie mali uskladňovať osobitne a odovzdávať na samostatnom zbernom mieste pre komunálny odpad, ktoré sa prevádzkuje v súlade s predpismi na ochranu životného prostredia.

Označuje to symbol preškrtnutej smetnej nádoby na zariadení.

	Pripravená na nabíjanie.
	Oneskorenie nabíjania (chladenie akumulátora, príliš studený akumulátor alebo čaká sa na nabíjanie).
	Nabíja sa (0 – 80 %).

	Nabija sa (80 – 100 %).
	Nabijanie ukončené.
	Nabija sa (chyba chladenia).
	Poškodený akumulátor.

POZOR

1. UCHOVAJTE SI TENTO NÁVOD NA OBSLUHU – Tento návod na obsluhu obsahuje dôležité bezpečnostné a prevádzkové pokyny pre nabíjačku akumulátorov.
2. Pred použitím nabíjačky akumulátorov si prečítajte všetky pokyny a výstražné označenia na (1) nabíjačke akumulátorov, (2) akumulátore a (3) produkte používajúcom akumulátor.
3. POZOR – Aby ste zabránili poraneniam, používajte iba nabíjateľné akumulátory Makita. Iné akumulátory môžu vybuchnút’ a spôsobit’ poranenie a škody.
4. Nenabijateľné akumulátory nesmú byt' nabíjané touto nabíjačkou akumulátorov.
5. Použite zdroj energie s napätím udaným na štítku nabíjačky.
6. Nenabíjajte akumulátory v blízkosti horl'avých kvapalín alebo plynov.
7. Nabíjačku nevystavujte dažd'u, snehu ani vlhkosti.
8. Nabíjačku nikdy nenoste za kábel a kábel nevytrhávajte zo zásuvky.
9. Po nabíjaní alebo pred akoukol'vek údržbou či čistením nabíjačku vždy odpojte od zdroja energie. Ked' odpájate nabíjačku, uchopte a t'ahajte zástrčku, nie kábel.

10. Uistite sa, že je kábel umiestnený tak, aby naň nikto nestúpil, nik oň nezakopol a aby nespôsobil žiadne poškodenie či namáhanie.

11. Nepouživate nabíjačku, ak sú kábel alebo zástrčka poškodené. Ak sú kábel alebo zástrčka poškodené, obrát'te sa na autorizované servisné centrum Makita, aby poškodenú časť vymenili na predídenie nebezpečenstvu.

12. Nepoužívajte ani nerozoberajte nabíjačku, ak utřžila prudkú ranu, padla alebo bola poško-dená akýmkol'vek iným spôsobom. Vezmite ju do kvalifikovaného servisu. Nesprávne používanie alebo opätovné zmontovanie môže viest' k nebezpečenstvu elektrického šoku či požiaru.
13. Nenabijajte akumulátor, ked' je teplota v miestnosti MENEJ ako 10 °C (50 °F) alebo VIAC ako 40 °C (104 °F). Pri nízkej teplote nemusí nabíja-nie začat'.
14. Neskúšajte použit' step-up transformátor, motorový generátor alebo napájací konektor na jednosmerný prúd.
15. Zabráňte upchatiu alebo prekrytiu vetracích otvorov nabíjačky.
16. Nezapájajte ani neodpájajte kábel a nevkladajte ani nevyberajte akumulátor mokrými rukami.
17. Na čistenie nabíjačky nikdy nepoužívajte benzín, benzínový čistič, riedidlo, alkohol ani žiadne iné podobné látky. Môžu spôsobit' zmenu farby, deformáciu alebo praskliny.

Nabíjanie

1. Zapojte nabíjačku akumulátorov do správneho zdroja striedavého napätia. Svetlá nabíjania budú opakovane pomaly blikat' nazeleno.
2. Vložte akumulátor do nabíjačky tak, aby zapadol do priestoru na nabíjanie.

▶ Obr.2

1. Po vložení akumulátora sa zmení farba svetla nabíjania zo zelenej na modrú a začne sa nabíjanie. Rýchlo blikajúce modré svetlo znamená stav nabitia na 0 – 80 %, plynule svietiace modré svetlo nabíjania bude indikovat' nabitie 80 – 100 %. Spomínaná úroveň nabitia 80 % je len približná hodnota. Indikácia nabitia sa môže menit' na základe teploty a stavu akumulátora.
2. Po dokončení nabíjania sa svetlo nabíjania zmení z modrého na zelené a zaznie melódia alebo bzučiak (dlhé pípnutie) na informovanie o dokončení nabíjania.
3. Po nabíjaní vytiahnite akumulátor z nabíjačky a nabíjačku odpojte.

POZNÁMKA: Čas nabíjania závisí od teploty (10 °C (50 °F) – 40 °C (104 °F)), pri ktorej sa akumulátor nabíja, a stavu akumulátora, napr. ak je akumulátor nový alebo nebol dlho používaný.

Napätie Počet článkov Lítium-iónové	akumulátory	Kapacita (Ah) Doba	nabíjania (minúty)
40 V (max.) 10 BL4020 2 30
40 V (max.) 10 BL4025 2,5 38
40 V (max.) 10 BL4040 / BL4040F 4 67
40 V (max.) 20 BL4050F 5 85
40 V (max.) 20 BL4080F 8 170

POZNÁMKA: Ak svetlo nabíjania bliká pomaly namodro, nabíjanie sa nedá spustit' z dôvodu nasledovného stavu akumulátora:

— Akumulátor z práve použitého náradia alebo akumulátor, ktorý bol vystavený priamemu slnečnému žiareniu dlhý čas.
— Akumulátor, ktorý bol vystavený chladnému vzduchu dlhý čas.

POZNÁMKA: Ked' je akumulátor príliš horúci, nabíjanie sa začne, až ked' teplota akumulátora dosiahne úroveň, kedy sa nabíjanie môže začat'.

POZNÁMKA: Ak sa svetlo nabijania zmení na červené, nabíjanie nie je možné. Terminály na nabíjačke alebo na akumulátore sú upchaté prachom alebo je akumulátor opotrebovaný či poškodený.

1. Vložením akumulátora do nabíjačky zaznie naposledy nastavená krátka melódia dokončenia nabíjania.
2. Následným vybratím a opätovným vložením do piatich sekúnd sa melódia zmení.
3. Melódia sa bude postupne menit' pri každom d'alšom vybratí a opätovnom vložení v priebehu piatich sekúnd.
4. Po zaznení požadovanej melódie nechajte akumulátor vložený a začne sa nabíjanie. Ked' vyberiete režim „krátkeho pípnutia“, nezaznejú žiadne signály dokončeného nabíjania. (Tichý režim)
5. Po dokončení nabíjania sa svetlo nabíjania rozsvieti nazeleno a zaznie melódia nastavená pri vložení akumulá-tora alebo bzučiak (dlhé pípnutie) na informovanie o dokončení nabíjania. (Pri zvolenom tichom režime nezaz-nejú žiadne zvuky.)
6. Nastavená melódia ostane uložená aj po odpojení nabíjačky.

Systém chladenia

Táto nabíjačka obsahuje chladiaci ventilátor pre horúci akumulátor, aby mohol akumulátor dosiahnuť úplný výkon. Počas chladenia vychádza z nabíjačky zvuk chladiaceho vzduchu a nepredstavuje to problém s nabíjačkou.

Modré a červené svetlo budú striedavo blikat' na výstrahu v nasledovných prípadoch.

• Problém s chladiacim ventilátorom
• Neúplné vychladenie akumulátora, napríklad ak je upchatý prachom

Akumulátor je možné nabíjať aj napriek striedavému blikaniu modrého a červeného svetla. Čas nabíjania však bude v tomto prípade dlhší ako zvyčajne. Skontrolujte zvuk chladiaceho ventilátora a vetracie otvory na nabíjačke a akumulátore, ktoré môžu byť občas upchaté prachom.

POZNÁMKA: Ak modré a červené svetlo často striedavo bliká, výrobky je potrebné odoslať na opravu alebo údržbu.

Montáž na stenu

⚠️VAROVANIE: Na zavesenie nabíjačky na stenu použite dve skrutky a nabíjačku upevnite na stenu d'alšou skrutkou. V opačnom prípade môže nabíjačka spadnút' a spôsobit' zranenie.
⚠️VAROVANIE: Pred vykonávaním montáže na stenu vždy skontrolujte, či je nabíjačka odpojená od elektriny a či je z nej vybratý akumulátor.
⚠️VAROVANIE: Postupujte podl’a krokov v tomto návode a vykonajte celý postup naraz. Ak montáž nedokončíte, nabíjačka môže spadnút’ a spôsobit’ zranenie.
⚠️VAROVANIE: Pravidelne kontrolujte utiahnutie skrutiek. V opačnom prípade môže nabíjačka spadnút' z dôvodu povolenej skrutky.
⚠️VAROVANIE: Pravidelne čistite konektory nabíjačky odfukovačom prachu a pod.
APOZOR: Pri montáži nabíjačky si dôkladne vyberte stabilnú stenu. Dbajte na to, aby montážnym prácam a nabíjaniu nič neprekážalo. Hrubá hmotnosť nabíjačky a akumulátora je približne 3,0 kg (6,6 lbs). V prípade potreby stenu dostatočne zosilnite.
⚠POZOR: Pri vkladaní alebo vyberaní akumulátora z nástennej nabíjačky postupujte opatrne, aby vám akumulátor nespadol. Akumulátor držte pevne a pracujte v stabilnej polohe.

Nabíjačku je možné upevnit' na stenu. Okolo nabíjačky nechajte dostatok miesta podľa obrázka.

▶ Obr.4

POZNÁMKA: Veci, ktoré si treba pripravit':

Vel'kost' hlavy skrutky: priemer menej ako ø9,0 mm a výška menej ako 3,5 mm.

— Jedna skrutka (4,0 mm x viac ako 25 mm) – na upevnenie nabíjačky.
— Nástroje – ktoré si treba pripravit'

1. Upevnite nabíjačku dotiahnutím upevňovacej skrutky v hornej časti nabíjačky.
   ▶ Obr.6
