DC40RC - Baterijų įkroviklis MAKITA - Nemokama naudojimo instrukcija

Produkto tipas	Baterijų įkroviklis
Prekinis ženklas	Makita
Modelis	DC40RC
Suderinami akumuliatoriai	Makita 40 V max ličio jonų akumuliatoriai (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F)
Įėjimo įtampa	100-240 V kintamoji srovė, 50/60 Hz
Išėjimo įtampa	40 V nuolatinė srovė (maks.)
Įkrovimo srovė	8 A (maks.)
Įkrovimo laikas (BL4020, 2 Ah)	30 min
Įkrovimo laikas (BL4025, 2,5 Ah)	38 min
Įkrovimo laikas (BL4040/BL4040F, 4 Ah)	67 min
Įkrovimo laikas (BL4050F, 5 Ah)	85 min
Įkrovimo laikas (BL4080F, 8 Ah)	170 min
Matmenys (ilgis × plotis × aukštis)	Maždaug 200 × 150 × 100 mm
Svoris	Maždaug 1,2 kg (be akumuliatoriaus)
Įkrovimo temperatūros diapazonas	10 °C – 40 °C
Šviesos indikatoriai	Žalias (paruošta), mėlynas (kraunama), raudonas (gedimas)
Specialiosios funkcijos	Aušinimo ventiliatorius, pritaikoma įkrovimo pabaigos melodija, montavimas ant sienos
Saugumas	Dviguba izoliacija, apsauga nuo trumpojo jungimo, terminė apsauga
Priežiūra ir valymas	Valyti sausa šluoste, nenaudoti tirpiklių, vėdinimo angos turi būti neužkimštos
Atsarginės dalys ir taisomumas	Taisyti tik įgaliotame Makita centre
Garantija	2 metai (atsižvelgiant į teisines sąlygas)

Dažnai užduodami klausimai - DC40RC MAKITA

Ar DC40RC įkroviklis suderinamas su visais Makita akumuliatoriais?

Ne, jis skirtas tik Makita 40 V max ličio jonų akumuliatoriams (BL40xx serija). Kitų markių akumuliatoriai arba neįkraunami akumuliatoriai neturi būti naudojami.

Kaip sužinoti, ar akumuliatorius pilnai įkrautas?

Šviesos indikatorius pasikeičia iš mėlynos į nuolatinę žalią ir pasigirsta melodija (arba pypsėjimas), rodantis įkrovimo pabaigą.

Ką daryti, jei indikatorius mirksi raudonai?

Tai rodo sugedusį akumuliatorių arba užsikimšusius gnybtus. Nuvalykite gnybtus dulkių pūstuvu. Jei problema išlieka, pakeiskite akumuliatorių arba susisiekite su aptarnavimo centru.

Ar galiu įkrauti karštą akumuliatorių?

Ne, jei akumuliatorius per karštas, įkrovimas nepradedamas. Įkroviklis laukia, kol jis atvės. Lėtai mirksintis mėlynas indikatorius rodo įkrovimo delsą (vėsinimas).

Kaip pritvirtinti įkroviklį prie sienos?

Naudokite du varžtus, kad pakabintumėte įkroviklį už galinio kablio, tada trečią varžtą viršuje, kad tvirtai pritvirtintumėte. Bendras svoris (įkroviklis + akumuliatorius) yra maždaug 3 kg.

Ar aušinimo ventiliatorius skleidžia normalų triukšmą?

Taip, aušinimo sistema vėsinimo metu skleidžia ventiliatoriaus triukšmą. Jei indikatorius mirksi pakaitomis mėlynai ir raudonai, tai rodo aušinimo problemą arba užsikimšusią angą.

Ar galiu pakeisti įkrovimo pabaigos melodiją?

Taip, įdėkite akumuliatorių, palaukite melodijos, tada išimkite jį ir vėl įdėkite per 5 sekundes, kad perjungtumėte kitą melodiją. Taip pat galite pasirinkti tylųjį režimą (trumpas pyptelėjimas).

Ką daryti nutrūkus elektrai įkrovimo metu?

Įkrovimas automatiškai atsinaujins, kai bus atstatytas maitinimas. Įkroviklis išsaugo nustatytą melodiją atmintyje net ir po išjungimo.

Ar galiu naudoti pakeliamąjį transformatorių ar generatorių?

Ne, įkroviklis turi būti tiesiogiai prijungtas prie tinkamos įtampos kintamosios srovės lizdo. Naudoti transformatorių ar generatorių draudžiama.

Kaip išvalyti įkroviklį?

Atjunkite įkroviklį ir naudokite sausą šluostę. Nenaudokite benzino, skiediklio ar alkoholio. Reguliariai valykite vėdinimo angas, kad išvengtumėte perkaitimo.

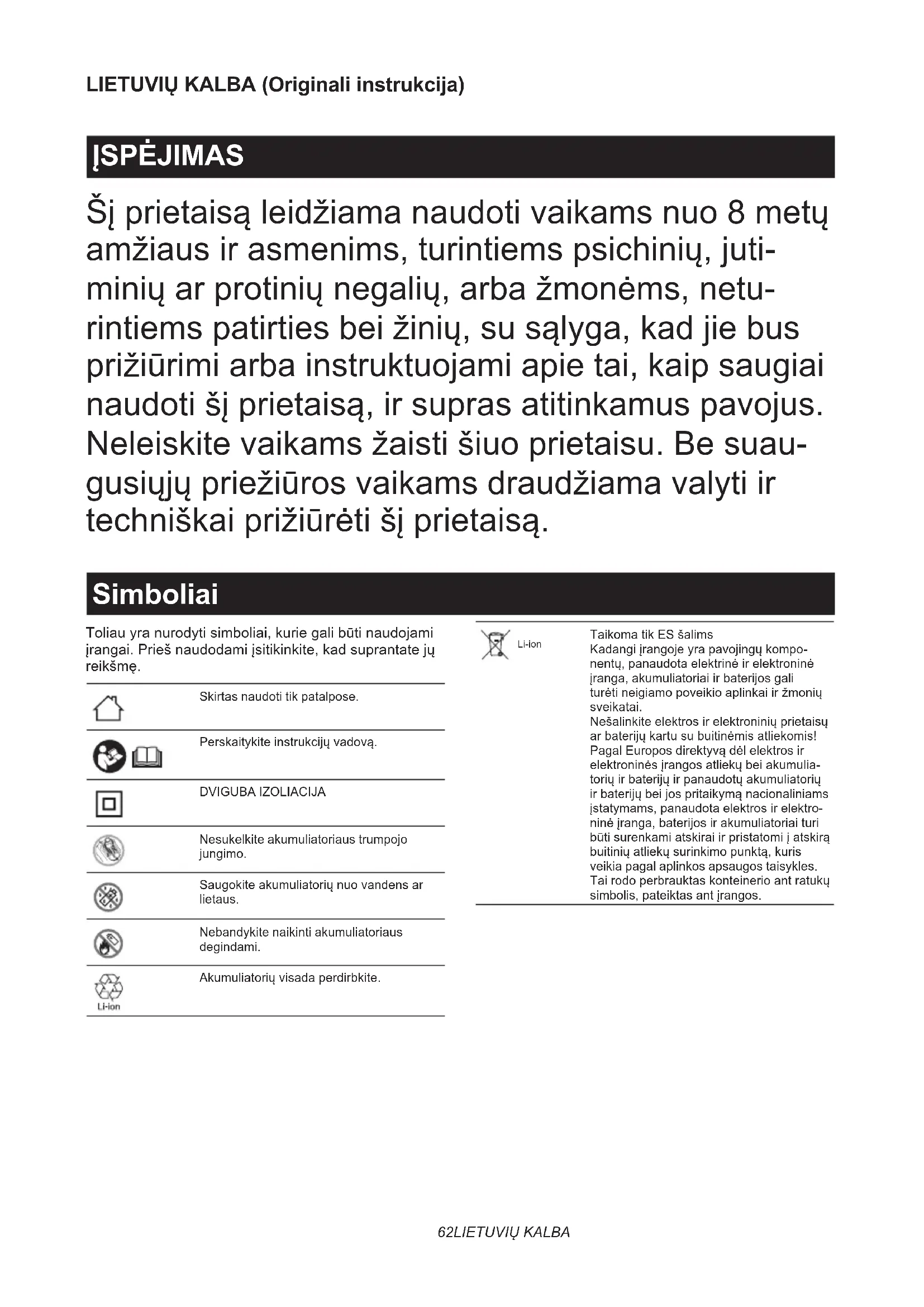

NAUDOJIMO INSTRUKCIJA DC40RC MAKITA

Šj prietaisą leidžiama naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems psichinių, juti-minių ar protinių negalių, arba žmonėms, netu-rintiems patirties bei žinių, su sąlyga, kad jie bus prižiūrimi arba instruktuojami apie tai, kaip saugiai naudoti šj prietaisą, ir supras atitinkamus pavojus. Neleiskite vaikams žaisti šiuo prietaisu. Be suau-gusiųjų priežiūros vaikams draudžiama valyti ir techniškai prižiūrėti šj prietaisą.

Simboliai

Toliau yra nurodyti simboliai, kurie gali būti naudojami įrangai. Prieš naudodami įsitikinkite, kad suprantate jų reikšmę.		Li-ion	Taikoma tik ES šalimsKadangi įrangoje yra pavojingų komponentų, panaudota elektrinė ir elektroninė įranga, akumuliatoriai ir baterijos gali turėti neigiamo poveikio aplinkai ir žmonių sveikatai.Nešalinkite elektros ir elektroninių prietaisų ar baterijų kartu su buitinėmis atliekomis!Pagal Europos direktyvą dėl elektros ir elektroninės įrangos atliekų bei akumuliatorių ir baterijų ir panaudotų akumuliatorių ir baterijų bei jos pritaikymą nacionaliniams įstatymams, panaudota elektros ir elektroninė įranga, baterijos ir akumuliatoriai turi būti surenkami atskirai ir pristatomi į atskirą buitinių atliekų surinkimo punktą, kuris veikia pagal aplinkos apsaugos taisykles.Tai rodo perbrauktas konteinerio ant ratukų simbolis, pateiktas ant įrangos.
	Skirtas naudoti tik patalpose.
	Perskaitykite instrukcijų vadovą.
	DVIGUBA IZOLIACIJA
	Nesukelkite akumuliatoriaus trumpojo jungimo.
	Saugokite akumuliatorių nuo vandens ar lietaus.
	Nebandykite naikinti akumuliatoriaus degindami.
	Akumuliatorių visada perdirbkite.

	Paruoštas jkrauti.
	Krovimas atidėtas (akumuliatorius vėsina-mas, akumuliatorius pernelyg šaltas arba laukiama jkrovimo).
	Jkrovimas (0–80 %).

	Ikrovimas (80–100 %).
	Baigta ikrauti.
	Ikrovimas (nejprastas vėsinimas).
	Akumuliatorius turi defektą.

PERSPÈJIMAS

1. IŠSAUGOKITE ŠIAS INSTRUKCIJAS – šiame vadove pateikiama svarbių akumuliatoriaus įkroviklio saugos ir naudojimo instrukcijų.
2. Prieš naudodami akumuliatoriaus jkroviklj, perskaitykite visas instrukcijas ir perspėjimus ant (1) akumuliatoriaus jkroviklio, (2) akumuliatoriaus ir (3) akumuliatorių naudojančio gaminio.
3. PERSPÈJIMAS – jkraukite tik „Makita“ tipo jkraunamuosius akumuliatorius, kad sumažetų pavojus susižeisti. Kito tipo akumuliatoriai gali sprogti ir sužaloti bei pridaryti žalos.
4. Šiuo akumuliatoriaus jkrovikliu negalima krauti nekraunamujų akumuliatorių.
5. Naudokite maitinimo šaltinį, kurio įtampa atitinka nurodytą įkroviklio vardinių duomenų plokštelėje.
6. Nekraukite akumuliatoriaus kasetės, jei aplinkoje yra degių skysčių ar dujų.
7. Saugokite jkroviklj nuo lietaus, sniego ar drègmès.
8. Niekada neneškite jkroviklio, laikydami už laido, ir netraukite už jo, išjungdami iš elektros lizdo.

9. Baigę krauti ar prieš ketindami atlikti kokius nors techninės priežiūros arba valymo darbus, atjunkite įkroviklį nuo maitinimo šaltinio. Atjungdami įkroviklį, traukite už kištuko, o ne už laido.

10. Isitikinkite, kad laidas yra tokioje vietoje, kad ant jo nebus galima užlipti, už jo užkliūti ar kitaip jį pažeisti arba apkrauti.

11. Nenaudokite jkroviklio, kurio laidas arba kištukas pažeistas. Jei laidas arba kištukas pažeistas, kreipkitės i „Makita“ įgaliotajį techninės priežiūros centrą, kad jį pakeistų, tai padės išvengti pavjoaus.
12. Nenaudokite jkroviklio ir jo neardykite, jei jis buvo stipriai sutrenktas, numestas ar kitokiu būdu pažeistas; nuvežkite jj kvalifikuotam remonto meistrui. Naudojant netinkamai ar netinkamai pakartotinai surinkus gali kilti elektros smūgio arba gaisro pavojus.
13. Nekraukite akumuliatoriaus kasetės, kai patalpos temperatūra NESIEKIA 10 °C (50 °F) arba VIRŠIJA 40 °C (104 °F). Kai temperatūra žema, įkrovimas gali neprasidėti.
14. Nebandykite naudoti aukštinamojo transformatoriaus, variklio generatoriaus arba nuolatinės srovės elektros lizdo.
15. Pasirūpinkite, kad niekas neuždengtų ar neužkimštu įkroviklio ventiliacijos angų.
16. Nejunkite ir neatjunkite laido ir nejdėkite bei neišimkite akumuliatoriaus drėgnomis rankomis.
17. Ikrovikliui valyti nenaudokite gazolino, benzino, tirpiklio, spirito arba panašių medžiagų. Gali atsirasti išblukimų, deformacijų arba įtrūkimų.

Ikrovimas

1. Prijunkite akumuliatoriaus jkroviklj prie tinkamo kintamosios srovės įtampos šaltinio. Pakartotinai lėtai žalia spalva mirksės jkrovimo lemputės.
2. Kiškite akumuliatoriaus kasetę i jkroviklį, kol jis nusistatys jkroviklio kreiptuve.

▶ Pav.2

Įkroviklio gnybtų dangtį galima atidaryti, neištraukus jdėtos ir uždarytos akumuliatoriaus kasetės.

1. Kai akumuliatoriaus kasetė jdėta, įkrovimo lemputė persijungs iš žalios spalvos j mėlyną ir prasidės įkrovimas. Greitai mėlynai mirksinti lemputė reiškia įkrautą būklę 0–80 %, o nuolat šviečianti mėlyna lemputė rodo 80–100 % įkrovimą. Pirmiau nurodyta 80 % indikacija yra tik apytikslė reikšmė. Priklausomai nuo akumuliatoriaus temperatūros ar jo būsenos indikacija gali skirtis.
2. Baigus ikrauti, ikrovimo lemputė persijungs iš mėlynos spalvos i žalią ir pasigirs muzika ar garso signalas (ilgas pyptelėjimas), pranešantis, kad ikrovimas baigtas.
3. Jkrovę išimkite akumuliatoriaus kasetę iš jkroviklio ir atjunkite jkroviklj.

PASTABA: Įkrovimo laikas priklauso nuo temperatūros (10 °C (50 °F)–40 °C (104 °F)), kuriai esant įkraunama akumuliatoriaus kasetė, ir akumuliatoriaus kasetės sąlygų, pvz., nuo to, ar akumuliatoriaus kasetė yra nauja, ar nebuvo naudojama ilgą laiką.

Įtampa Elementų skaičius Ličio jonų akumuliato-riaus kasetė	Talpa (Ah) Įkrovimo laikas (minutės)
40 V (maks.) 10 BL4020 2 30
40 V (maks.) 10 BL4025 2,5 38
40 V (maks.) 10 BL4040 / BL4040F 4 67
40 V (maks.) 20 BL4050F 5 85
40 V (maks.) 20 BL4080F 8 170

PASTABA: Akumuliatoriaus jkroviklis skirtas tik „Makita“ akumuliatoriaus kasetėms krauti. Niekada nenaudokite jo kitais tikslais arba kita gamintojo akumuliatoriams.

PASTABA: Jeigu jkrovimo lemputė lėtai mirksi mėlynai, jkrovimas gali būti nepradėtas dėl šios akumuliatoriaus kasetės būklės:

— Akumuliatoriaus kasetė, išimta iš ką tik naudoto įrankio, arba akumuliatoriaus kasetė, kuri buvo palikta vie-toje, kurią ilgą laiką veikia tiesioginiai saulės spinduliai.
— Akumuliatoriaus kasetė, kuri ilgą laiką buvo palikta vietoje, kurioje šalta.

PASTABA: Kai akumuliatoriaus kasetė per karšta, įkrovimas nebus pradėtas, kol akumuliatoriaus kasetės temperatūra nepasieks tokios, kada galima pradėti krauti.

PASTABA: Jei jkrovimo lemputė pradeda šviesti raudonai, jkrauti negalima. Jkroviklio arba akumuliatoriaus kasetės gnybtai užsikimšę dulkėmis arba akumuliatoriaus kasetė nusidėvėjusi ar pažeista.

Melodijos keitimas baigus jkrauti

1. Idėjus akumuliatoriaus kasetę i įkroviklj, pasigirsta paskutinės nustatytos trumpos baigto įkrovimo melodijos garsas.
2. Išémus ir vėl įdėjus kasetę per penkias sekundes po šio veiksmo, melodijos garsas pakeičiamas.
3. Kaskart išėmus ir vėl įdėjus kasetę per penkias sekundes po to, melodija pasikeičia tam tikra tvarka.
4. Kai girdite norimą melodiją, palikite akumuliatoriaus kasetę jdėtą ir bus pradėtas įkrovimas. Kai pasirenkamas „trumpo pyptelėjimo“ režimas, nesigirdi jokių signalų baigus įkrovimą. (Tylus režimas)
5. Baigus jkrauti, jkrovimo lemputė švies žaliai ir pasigirs melodija, nustatyta jdedant akumuliatoriaus kasetę, ar garso signalas (ilgas pyptelėjimas), pranešantis, kad jkrovimas baigtas. (Pasirinkus tylų režimą, nesigirdi jokių garsų.)
6. Nustatyta melodija yra išsaugoma, netgi kai jkroviklis atjungiamas.

Aušinimo sistema

Šiame įkroviklyje yra aušinimo ventiliatorius įkaitusiam akumuliatoriui aušinti, kad akumuliatorius galėtų tinkamai veikti. Aušinimo metu sklinda aušinamo oro garsas, kuris nereiškia jokių įkroviklių problemų.

Šiais atvejais pakaitomis mirksės mėlyna ir raudona įspėjamosios lemputės.

• Aušinimo ventiliatoriaus triktis
- Akumuliatorius nevisiškai ataušintas, pavyzdžiui, užkimštas dulkėmis

Akumuliatorių galima krauti, nepaisant pakaitomis šviečiančios mėlynos ir raudonos lemputės. Bet šiuo atveju įkrovimo laikas bus ilgesnis nei įprastai. Patikrinkite aušinimo ventiliatoriaus garsą, įkroviklio ir akumuliatoriaus ventiliacijos angą, kuri kartais gali būti užkimšta dulkių.

Ikroviklio ir akumuliatoriaus ventiliacijos anga visuomet turi būti švari, kad būtu galima aušinti.

▶ Pav.3: 1. Oro išleidimo anga 2. Įsiurbimo anga

PASTABA: Aušinimo sistema yra tvarkinga, nors aušinimo ventiliatorius neskleis garso, jeigu nemirksės mėlyna ir raudona lemputės.

PASTABA: Jeigu mėlyna ir raudona lemputė pakaitomis dažnai mirksi, gaminius reikia siųsti atlikti remonto arba techninės priežiūros darbus.

Montavimas prie sienos

⚠JSPĖJIMAS: įkrovikliui ant sienos pakabinti būtinai naudokite du varžtus ir pritvirtinkite įkroviklj ant sienos kitu varžtu. Priešingu atveju įkroviklis gali nukristi ir sunkiai sužaloti.
⚠️JSPÉJIMAS: Prieš tvirtindami prie sienos, visuomet įsitikinkite, kad įkroviklis yra atjungtas nuo maitinimo šaltinio ir akumuliatorius atjungtas nuo įkroviklio.
⚠JSPĖJIMAS: Laikykitės šioje instrukcijoje nurodytų veiksmų ir vienu metu atlikite visus darbus. Jeigu neatliksite visų darbų iš karto, įkroviklis gali nukristi ir sunkiai sužaloti arba ką nors sugadinti.
⚠️JSPÉJIMAS: Reguliariai tikrinkite, ar varžtai neatsilaisvinę. Priešingu atveju įkroviklis gali nukristi dėl atsilaisvinusio varžto.
⚠️ISPĖJIMAS: Oro pūstuvu reguliariai valykite įkroviklio kontaktus.
⚠️PERSPĖJIMAS: Įkrovikliui montuoti atidžiai pasirinkite stabilią sieną. Įsitikinkite, kad nėra kliūčių montavimo darbams ar įkrovimui. Įkroviklio ir akumuliatoriaus bendras svoris siekia maždaug 3,0 kg (6,6 lbs). Jeigu reikia, pakankamai sutvirtinkite sieną.
⚠️PERSPĖJIMAS: Stenkitės nenumesti akumuliatoriaus kasetės, kai bandysite įdėti akumuliatorių arba jį išimti iš sieninio įkroviklio. Tvirtai laikykite akumuliatoriaus kasetę ir stenkitės išlaikyti tvirtą pusiausvyrą.

Jūs galite jrengti jkroviklj ant sienos. Palikite tarpą aplink jkroviklj, kaip parodyta paveikslėlyje.

▶ Pav.4

PASTABA: Jūs turite pasiruošti:

Varžto dydis: 4,0 mm x daugiau kaip 20 mm.

Varžto galvutės dydis: mažesnis kaip ø9,0 mm ir mažesnio kaip 3,5 mm storio.

— Vienas varžtas (4,0 mm x daugiau kaip 25 mm) jkrovikliui tvirtinti.
— lrankiai varžtams priveržti

1. Isukite du varžtus pakabinti ant sienos.
2. Pakabinkite jkroviklj ant sienos, naudodami gale esantj kablj.

▶ Pav.5

1. Pritvirtinkite jkroviklj, priverždami tvirtinimo varžtą, esanti jkroviklio viršuje.
   ▶ Pav.6
