用户手册 DC40RC MAKITA

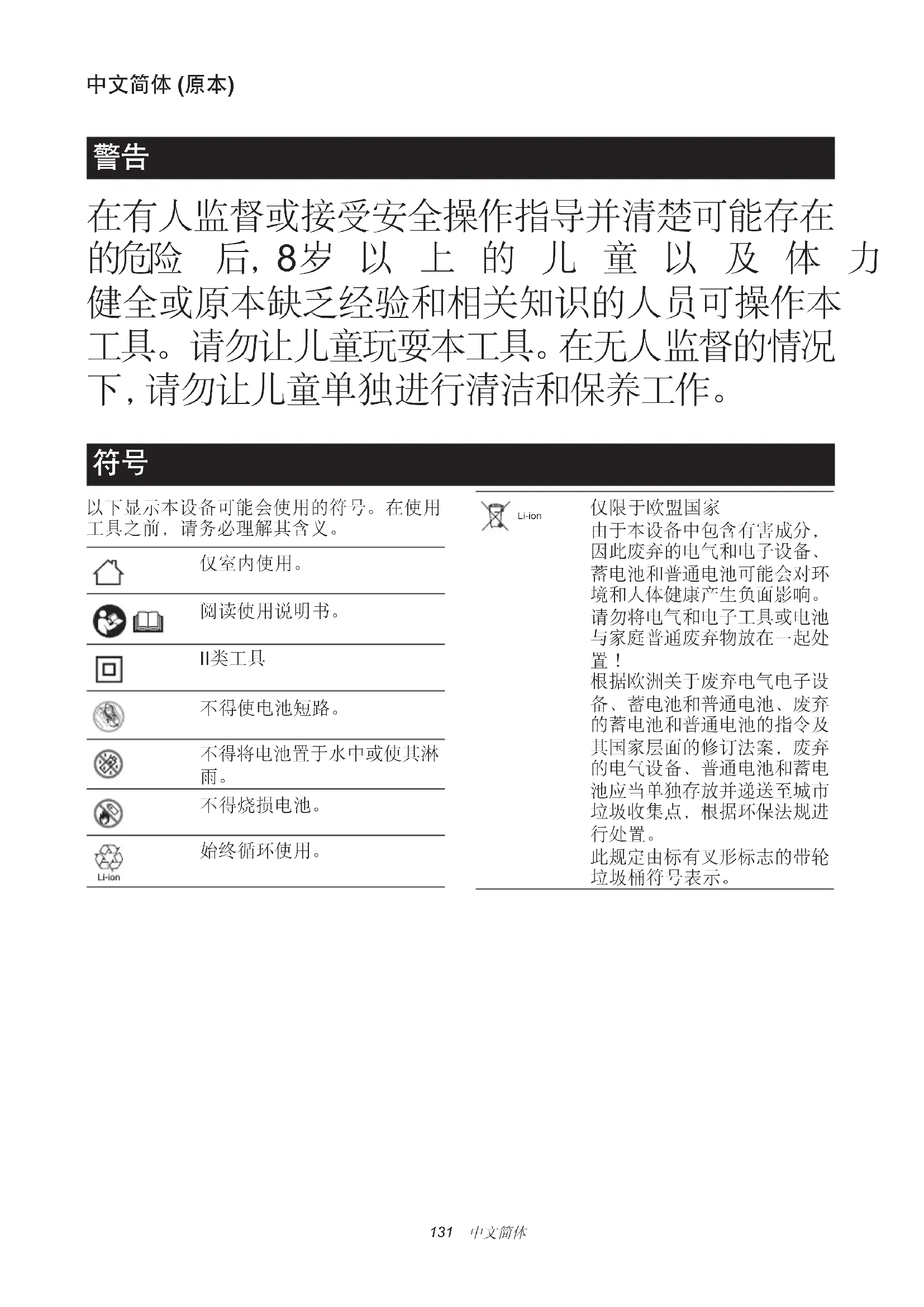

在有人监督或接受安全操作指导并清楚可能存在 的危险 后，8岁 以 上 的 儿 童 以 及 体 力 、感 觉 及 心 智 不 健全或原本缺乏经验和相关知识的人员可操作本 工具。请勿让儿童玩耍本工具。在无人监督的情况 下，请勿让儿童单独进行清洁和保养工作。

以下显示本设备可能会使用的符号。在使用 工具之前，请务必理解其含义。

由于本设备中包含有害成分， 因此废弃的电气和电子设备、 蓄电池和普通电池可能会对环 境和人体健康产生负面影响。 请勿将电气和电子工具或电池 与家庭普通废弃物放在一起处

根据欧洲关于废弃电气电子设 备、蓄电池和普通电池、废弃 的蓄电池和普通电池的指令及 其国家层面的修订法案，废弃 的电气设备、普通电池和蓄电 池应当单独存放并递送至城市 垃圾收集点，根据环保法规进

此规定由标有叉形标志的带轮 垃圾桶符号表示。132

充电中（0–80%）。 充电中（80–100%）。

1. 请保留此说明书－本说明书包含重要的安

2. 在使用电池充电器之前，请仔细通读所有

的 说 明 以 及（ 1） 电 池 充 电 器 ，（ 2）电 池 ， 以 及（ 3）使 用 电 池 的 产 品 上 的 警 告 标 记 。

3. 小心－为降低引起人身伤害的危险，仅

可对Makita（牧田）型可充电电池进行 充电。对其他类型的电池充电可能会引 起电池爆裂，从而导致人身伤害。

4. 不得使用此电池充电器对不可充电电池

5. 请使用符合充电器铭牌所示额定电压的

6. 请勿在易燃液体或气体附近给电池组充

7. 请勿将电池暴露于雨雪或潮湿环境中。

8. 切勿拖着导线移动充电器，或拉导线拔

11. 请勿使用损坏的导线或插头操作充电器。

如果导线或插头受损，应请Makita（牧 田）授权的维修服务中心更换以避免发生

12. 如果充电器掉落、受到剧烈的冲击或其他

任何损坏，则请勿操作或拆卸充电器，将 其送至专业维修人员处维修。不正确的使 用或重新组装可能会导致触电或起火。

13. 请勿在室温低于10°C（50°F）或高于

40°C（104°F）的条件下给电池组充电。 低温条件下，可能无法充电。

14. 请勿试图使用升压变压器、引擎发电机

15. 请勿使任何物体覆盖或阻碍充电器通风

16. 请勿用湿手插拔电源线以及插入或取下

17. 切勿使用汽油、苯、稀释剂、酒精或类

似物品清洁充电器。否则可能会导致变 色、变形或出现裂缝。133

1. 将电池充电器插入到正确的交流电源插

2. 插入电池组至充电器，直至其牢固置于

► 图片2 充电器的端子盖可在插入电池组时打开，

3. 插入电池组时，充电指示灯的灯光颜色将

从绿色变为蓝色并开始充电。充电指示灯 快速闪烁蓝色光表示充电进度在0–80% 范围内，充电指示灯持续发出蓝色光表示 充电进度在80–100%范 围 内 。上 述 80% 是指近似值。指示灯指示可能因电池温度

4. 充电完毕时，充电指示灯的灯光颜色将

从蓝色变为绿色，同时发出音乐声或蜂 鸣声（长哔音）通知用户充电完毕。

5. 充电后，从充电器取出电池组并拔下充

注： 充电时间因充电温度（10°C（50°F）–40°C（104°F））和电池组的状况（如电池使

电压 电池数量 锂离子电池组 容量 (Ah) 充电时间

40 V（最大值） 10 BL4020 2 30 40 V（最大值） 10 BL4025 2.5 38 40 V（最大值） 10 BL4040 / BL4040F

40 V（最大值） 20 BL4050F 5 85 40 V（最大值） 20 BL4080F 8 170 注意： 本电池充电器用于给牧田电池组充电。不得用于其他用途或用于其他制造商的电池。 注： 如果充电指示灯缓慢闪烁蓝色光，则表示可能因电池组处于以下状况而无法开始充电： — 电池组从刚停止运转的工具上取下，或电池组长时间暴露在直射阳光下。 — 电池组长时间置于寒冷位置。 注： 电池组过热时，将无法开始充电，直至电池组温度达到可充电温度。 注： 如果充电指示灯的灯光颜色变为红色，则表示无法充电。充电器或电池组上的端子被 灰尘堵塞，或电池组磨损或受损。 更改充电完成时的音乐声

1. 将电池组插入充电器时，会短暂发出上一次预设的充电完成的音乐声。

2. 随后在五秒钟内重新插拔电池组即可更改音乐声。

3. 而后每次在五秒钟内重新插拔电池组，即可按顺序再次更改音乐声。

4. 当发出所需的音乐声时，确保电池组保持插入状态，随后即开始充电。当选择“短促的

蜂鸣声”模式时，不会发出充电完成的信号。（静音模式）

5. 充电完毕时，充电指示灯将发出绿色光，同时会响起插入电池组时预设的音乐声或蜂鸣

声（长哔音）以通知用户充电完毕。（选择静音模式之后，将不会发出任何声音。）

6. 即使拔出充电器，预设的音乐声也会正常保存。134

本充电器配备有电池冷却风扇，可使电池保持 较好的性能。冷却时会发出冷却气流声音，并

• 电池未完全冷却，如被灰尘堵塞。 即使交替闪烁蓝色光和红色光，也可以对电 池充电。但在此情况下，充电时间将较正常 时间更长。检查冷却风扇的声音，充电器和 电池上的通风口，有时会被灰尘堵塞。 务必保持充电器和电池上的通风口清洁以起

► 图片3: 1. 排气孔 2. 进气孔 注： 若未闪烁蓝色光和红色光，则即使冷却 风扇未发出声音，冷却系统也会处于正常工

注： 如果蓝色光和红色光交替闪烁过于频 繁，应将产品送去维修或保养。

警告： 请务必使用两个螺丝将充电器悬挂在墙壁上，然后再使用一个螺丝将充电器固 定在墙壁上。否则充电器可能会跌落导致严重的人身伤害。 警告： 在执行墙壁安装工作前，务必拔下充电器插头并取出充电器上的电池。 警告： 按照本说明书中指示的步骤进行操作，并一次性完成整个步骤。如果中途停止 工作，充电器可能会跌落并导致人身伤害或财产损坏。 警告： 定期检查螺丝的松紧度。否则，充电器可能会因螺丝松动而跌落。 警告： 定期使用空气除尘器等清洁充电器的端子部件。 小心： 安装充电器时应仔细选择稳固的墙壁。确保不存在阻碍安装工作或充电操作的 障碍物。充电器和电池的总重量约为3.0 kg（6.6 lbs）。应根据需要充分加固墙壁。 小心： 在壁挂式充电器中插入或取出电池时，请注意不要使电池组掉落。紧握电池组

您可以在墙壁上安装充电器。按照图中所示在充电器周围留出间隙。 ► 图片4 注： 需要准备的物品： — 两个螺丝 - 用于悬挂充电器 螺丝尺寸：4.0 mm x 大于20 mm。 螺丝头尺寸：直径小于ø9.0 mm，厚度小于3.5 mm。 — 一个螺丝（4.0 mm x 大于25 mm） - 用于固定充电器。 — 工具–用于紧固螺丝

2. 利用后端挂钩将充电器悬挂于墙壁上。

3. 通过将充电器顶部的锚钉拧紧，以将充电器固定。

8 歲以上兒童及身體、感官或精神缺陷者，或 缺乏使用經驗與知識者，需在人員監督或指導 器具安全使用方式，並了解可能產生之危險的 情況下使用本器具。兒童不得把玩本器具。在 未經監督的情況下，不得讓兒童進行清潔及使

以下顯示本設備可能使用的符號。在使用工 具前，請務必理解其涵義。

由於本設備中存有危險組件，廢 棄電氣與電子設備、蓄電池與電 池可能會對環境與人體健康產生

根據針對廢棄電氣與電子設備、 蓄電池與電池及廢棄蓄電池與電 池制訂的歐洲指令及其對本國法 律的修改版，應依照環境保護法 規個別存放廢棄電氣設備、電池 與蓄電池，並將其送至都市垃圾

這類設備會在設備上以打叉的滑 輪垃圾桶作為符號標示。136

延遲充電（電池冷卻、電池溫度 過低或正在等待充電）。 充電中 (0 - 80 %)。 充電中 (80 - 100 %)。

1. 妥善保存此說明－本手冊含電池充電器

2. 使用電池充電器之前，請閱讀 (1) 電池

充電器、(2) 電池和 (3) 使用電池產品上 的所有指示說明和注意標示。

3. 小 心－為 降 低 人 員 受 傷 風 險，僅 可 為

Makita（牧田）款式的可充電電池充電。 其他電池類型可能會爆炸而造成人員受 傷 及 物 品損 壞。

4. 非充電式電池不可使用本電池充電器進

5. 請使用符合充電器銘牌上指定電壓的電

6. 請勿在存有易燃液體或氣體的環境下為

7. 請勿將充電器暴露於雨、雪或潮濕環境

8. 切勿拿取充電器的電線部分，或猛力將

9. 充電後或嘗試進行任何保養或清潔前，

請將充電器從電源拔起。拔除充電器電 線時，請握住插頭而非電線。

10. 確認電線位置不會被踩到、使人絆倒，

11. 請勿以受損的電線或插頭操作充電器。

若電線或插頭受損，請洽詢 Makita（牧 田）授權維修服務中心要求更換，以免

12. 若充電器受到重擊、摔落或有其他方面

的受損，請將其交予合格維修人員，不 得自行操作或拆解。錯誤使用或重新組 裝可能會導致觸電或起火風險。

13. 室溫低於 10°C (50°F) 或高於 40°C (104°F)

14. 請勿嘗試使用升壓變壓器、引擎發電機

15. 請勿使任何物品覆蓋或堵住充電器通風

16. 雙手潮濕時，請勿插拔電線，並插入或

17. 切勿使用汽油、苯、稀釋劑、酒精或類

似物品清潔充電器。否則可能會導致變 色、變形或出現裂縫。137

1. 將電池充電器插入適當的交流電壓源。

2. 將電池組置入充電器，直到將充電器導

► 圖片2 充電器端子蓋可透過置入電池組的方式 打開，以及取出電池組的方式關閉。

3. 置入電池組時，充電燈顏色會從綠色變為

藍色並開始充電。快速閃爍藍燈表示充電 狀況介於 0–80 %，持續亮起藍色充電燈 表示介於 80–100 %。上述 80 % 指示為 約略值。指示會依電池溫度或電池狀況

4. 充電結束時，充電燈將從藍色變成綠色，

5. 充電後，將電池組自充電器取出並拔除

注： 充電時間會因電池組充電時的溫度 (10°C (50°F)–40°C (104°F))以及電池組狀況而異， 如全新或長時間未使用的電池組。 電壓 電池數 鋰離子電池組 容量 (Ah) 充電時間

40 V（最大） 20 BL4050F 5 85 40 V（最大） 20 BL4080F 8 170 注意： 本電池充電器為 Makita（牧田）電池組充電專用，切勿將其用於其他用途，或為

注： 如果充電燈緩慢閃爍藍色，可能因為電池組發生如下狀況而未開始充電： — 剛操作完工具的電池組，或長時間置於陽光直曝處的電池組。 — 長時間置於冷空氣環境中的電池組。 注： 電池組過熱時，電池組溫度必須達到可充電溫度後，才會開始充電。 注： 若充電燈變為紅色，則無法充電。充電器或電池組上的端子堆積灰塵，否則電池組將

1. 將電池組插入充電器時會短暫響起上次預設的充電完成提示音。

2. 在執行此操作後的五秒內取下並重新插入，即可變更提示音。

3. 依此方式每隔五秒取下並重新插入，提示音會依序改變。

4. 聽見所需的提示音時，將電池組保持插入，充電即會開始。選擇「短嗶聲」模式時，不

5. 充電結束時，充電燈將會亮起綠色，並響起在插入電池組時預設的提示音或蜂鳴器音（長

嗶聲），用以通知充電完成。（若選擇靜音模式，則不會發出聲音。）

6. 即使拔除充電器插頭，預設的提示音也會保持儲存。138

本充電器配備防止電池過熱的冷卻風扇，確 保電池發揮正常效能。冷卻期間會出現冷卻 空氣的聲音，表示充電器沒有發生問題。 藍燈及紅燈交替閃爍用於警示發生下列狀況。

• 電池沒有完全冷卻，例如受灰塵阻塞 即使藍燈及紅燈交替閃爍，您也可以充電電 池。然而，此時充電時間會比平常更長。檢 查冷卻風扇的聲音、充電器和電池的通風口 （有時可能堆積灰塵）。 充電器和電池的通風口務必保持乾淨，以利

► 圖片3: 1. 排氣孔 2. 進氣孔 注： 即使冷卻風扇沒有發出聲音，只要藍燈 及紅燈沒有閃爍，表示冷卻系統運作正常。 注： 如果藍燈及紅燈頻繁交替閃爍，產品應

警告： 務必使用兩支螺絲將充電器懸掛於牆壁，並使用其他螺絲將充電器錨定到牆壁 上。否則充電器可能會掉落而造成嚴重傷害。 警告： 執行壁掛安裝作業前，務必拔出充電器並取出充電器中的電池。 警告： 請依照本手冊所述的步驟，一次完成整個程序。如果中途停止作業，充電器可 能會掉落而造成受傷或損壞。 警告： 請定期檢查螺絲的緊度。否則充電器可能因螺絲鬆動而掉落。 警告： 請使用空氣除塵器等工具定期清潔充電器的端子部位。 小心： 安裝充電器時，請仔細挑選穩固的牆面。確保執行安裝作業或充電操作時不會 受到阻礙。充電器和電池的總重約達 3.0 kg（6.6 lbs）。如有需要，可在牆壁設置耐重的

小心： 將電池插入或從壁掛充電器取出電池時，請小心勿使電池組掉落。請緊握電池

您可將充電器掛在牆壁上。請在充電器周圍保留圖中所示的間距。 ► 圖片4

— 兩支螺絲 - 懸掛充電器 螺絲尺寸：4.0 mm x 大於 20 mm。 螺絲頭尺寸：小於 ø9.0 mm，厚度小於 3.5 mm。 — 一支螺絲（4.0 mm x 大於 25 mm） - 用於錨定充電器。 — 相關工具 - 用於鎖緊螺絲

2. 使用背面的鉤環將充電器懸掛於牆壁上。

3. 將錨定螺絲緊固於充電器頂部，以固定充電器。
