| Ürün Tipi | Akü Şarj Cihazı |
| Marka | Makita |
| Model | DC40RC |
| Uyumlu Aküler | Makita 40 V max Li-ion aküler (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F) |
| Giriş Gerilimi | 100-240 V AC, 50/60 Hz |
| Çıkış Gerilimi | 40 V DC (maks.) |
| Şarj Akımı | 8 A (maks.) |
| Şarj Süresi (BL4020, 2 Ah) | 30 dak |
| Şarj Süresi (BL4025, 2,5 Ah) | 38 dak |
| Şarj Süresi (BL4040/BL4040F, 4 Ah) | 67 dak |
| Şarj Süresi (BL4050F, 5 Ah) | 85 dak |
| Şarj Süresi (BL4080F, 8 Ah) | 170 dak |
| Boyutlar (G × D × Y) | Yaklaşık 200 × 150 × 100 mm |
| Ağırlık | Yaklaşık 1,2 kg (akü hariç) |
| Şarj Sıcaklık Aralığı | 10 °C – 40 °C |
| Gösterge Işıkları | Yeşil LED (hazır), mavi (şarj oluyor), kırmızı (arıza) |
| Özel Fonksiyonlar | Soğutma fanı, özelleştirilebilir şarj bitiş melodisi, duvara montaj |
| Güvenlik | Çift yalıtım, kısa devre koruması, termal koruma |
| Bakım ve Temizlik | Kuru bezle temizleyin, solvent kullanmayın, havalandırma deliklerini açık tutun |
| Yedek Parçalar ve Tamir Edilebilirlik | Yalnızca Makita yetkili servisinde tamir edilebilir |
| Garanti | 2 yıl (yasal koşullara tabi) |
Sık sorulan sorular - DC40RC MAKITA
Kullanıcıların soruları hakkında DC40RC MAKITA
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Akü şarj cihazı PDF formatında ücretsiz! Kılavuzunuzu bulun DC40RC - MAKITA ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DC40RC markasının MAKITA.
KULLANIM KILAVUZU DC40RC MAKITA

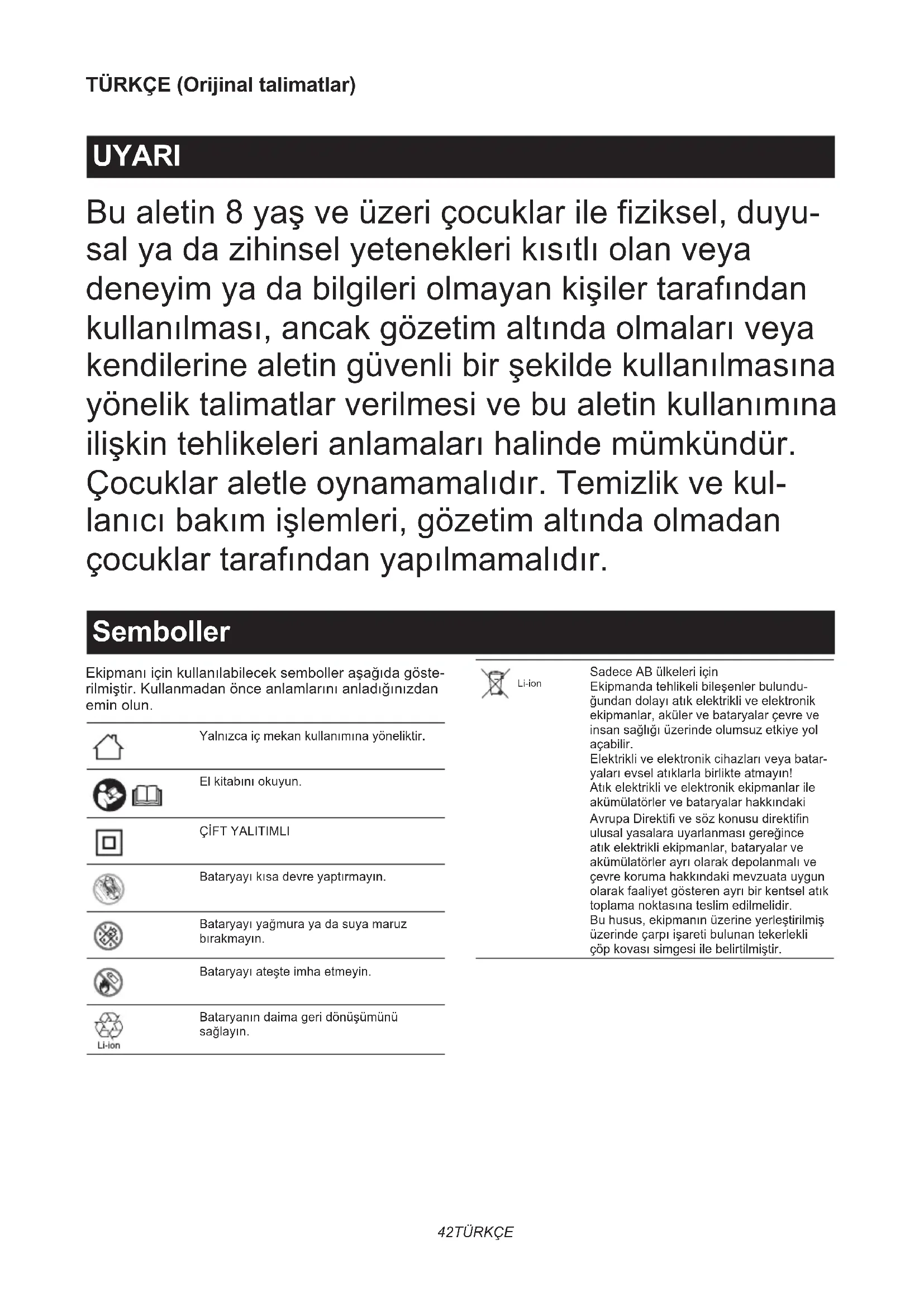

Bu aletin 8 yaş ve üzeri çocuklar ile fiziksel, duyusal ya da zihinsel yetenekleri kısıtlı olan veya deneyim ya da bilgileri olmayan kişiler tarafından kullanılması, ancak gözetim altında olmaları veya kendilerine aletin güvenli bir şekilde kullanılmasına yönelik talimatlar verilmesi ve bu aletin kullanımına ilişkin tehlikeleri anlamaları halinde mümkündür. Çocuklar aletle oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri, gözetim altında olmadan çocuklar tarafından yapılmamalıdır.
Semboller
| Ekipmanı için kullanılabilecek semboller aşağıda gösterilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun. | |
| Yalnızca iç mekan kullanımına yöneliktir. | |
| El kitabını okuyun. | |
| ÇİFT YALITIMLI | |
| Bataryayı kısa devre yaptırmayın. | |
| Bataryayı yağmura ya da suya maruz bırakmayın. | |
| Bataryayı ateşte imha etmeyin. | |
| Bataryanın daima geri dönüşümünü sağlayın. | |
Li-ion
Sadece AB ülkeleri için
Ekipmanda tehlikeli bileşenler bulunduğundan dolayı atık elektrikli ve elektronik ekipmanlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir.
Elektrikli ve elektronik cihazları veya bataryaları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depolanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir.
Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.
▶ Şek.1
| Şarja hazır. | |
| Gecikmeli şarj (Batarya soğutma, çok soğuk batarya veya şarj için bekleniyor). | |
| Şarj oluyor (%0 - 80). |
| Şarj oluyor (%80 - 100). | |
| Şarj tamamlandı. | |
| Şarj oluyor (Soğutma anormalliği). | |
| Arızalı batarya. |
DİKKAT
- BU TALİMATLARI SAKLAYIN - Bu kılavuz, batarya şarj aleti için önemli güvenlik ve kul- lanma talimatları içerir.
- Batarya şarj aletini kullanmadan önce, tüm talimatları ve (1) batarya şarj aleti, (2) batarya ve (3) bataryayı kullanan ürün üzerindeki tüm uyarı işaretlerini okuyun.
- DİKKAT - Yaralanma riskini azaltmak için sadece Makita tipi şarj edilebilir bataryaları şarj edin. Diğer batarya tipleri patlayarak yaralanma ve hasara neden olabilir.
- Şarj edilemez bataryalar bu batarya şarj aleti ile şarj edilemez.
- Şarj aletinin isim plakası üzerinde belirtilen gerilime sahip bir güç kaynağı kullanın.
- Batarya kartuşunu, alev alabilir sıvı ve gazların bulunduğu ortamlarda şarj etmeyin.
- Şarj aletini yağmura, kara ve ıslak koşullara maruz bırakmayın.
- Şarj aletini asla kablosundan taşımayın veya prizden ayırmak için aniden çekmeyin.
- Şarjdan sonra veya herhangi bir bakım ya da temizliğe kalkışmadan önce şarj aletini güç kaynağından ayırın. Şarj aletini ayırırken kabloyu değil fişi çekin.
-
Kablonun, üzerine basılmayacak, takılıp düş-meye neden olmayacak veya başka türlü hasar ya da baskıya maruz kalmayacak şekilde yer-leştirildiğinden emin olun.
-
Şarj aletini, hasarlı kablo veya fişle kullanmayın. Kablo veya fiş hasar görürse, tehlikeyi önlemek için Makita yetkili servis merkezinden değiştirmesini isteyin.
- Ani bir darbe almışsa, düşürülmüşse veya başka herhangi bir şekilde hasar görmüşse şarj aletini kullanmayın veya parçalarına ayırmayın; nitelikli bir tamirciye gösterin. Hatalı kullanım veya tekrar toplama, elektrik çarpması veya yangın riskine yol açabilir.
- Batarya kartuşunu, oda sıcaklığı 10°C'nin ALTINDA veya 40°C'nin ÜSTÜNDE iken şarj etmeyin. Soğuk sıcaklıklarda şarj başlamayabilir.
- Yükseltici trafo, motor jeneratör veya DC priz kullanmaya çalışmayın.
- Şarj aletinin havalandırma deliklerini hiçbir şeyin kapatmasına veya tıkamasına izin vermeyin.
- Islak ellerle kablo veya bataryayı takıp çıkarmayın.
- Şarj aletini temizlemek için asla benzin, tiner, alkol ve benzeri maddeleri kullanmayın. Renk değişimi, deformasyon veya çatlaklara neden olabilir.
Şarj etme
- Batarya şarj aletini uygun AC gerilim kaynağına takın. Şarj ışıkları yeşil renkte art arda yavaşça yanıp söner.
- Batarya kartuşunu şarj aletine, şarj aletinin kılavuzuna ayarlayarak sonuna kadar sokun.
▶ Şek.2
Şarj aletinin terminal kapağı, batarya kartuşu takı- larak açılabilir ve dışarı çıkarılarak kapatılabilir.
- Batarya kartuşu takıldığında şarj ışığı rengi yeşil- den maviye döner ve şarj başlar. Hızlı yanıp sönen mavi ışık %0 - 80 şarjlı durumu ve sabit yanan mavi şarj ışığı %80 - 100 şarjlı durumu gösterir. Yukarıda bahsedilen %80 göstergesi yaklaşık bir değerdir. Batarya sıcaklığı veya batarya durumuna göre gösterge farklılık gösterebilir.
- Şarj tamamlandığında şarj ışığı mavi renkten yeşil renge döner ve şarjın tamamlandığını bildirmek için melodi sesi veya zil sesi (uzun bir bip) çıkar.
- Şarjdan sonra batarya kartuşunu şarj aletinden çıkarın ve şarj aletinin fişini prizden çekin.
NOT: Şarj süresi, batarya kartuşunun şarj edildiği sıcaklığa (10°C - 40°C) ve örneğin yeni olması veya uzun süredir kullanılmaması gibi batarya kartuşunun durumuna göre değişir.
| Gerilim Hücre sayısı Li-iyon batarya kartuşu Kapasite (Ah) Şarj süresi | (Dakika) | |||
| 40 V (maks.) 10 BL4020 2 30 | ||||
| 40 V (maks.) 10 BL4025 2,5 38 | ||||
| 40 V (maks.) | 10 | BL4040 / BL4040F | 4 | 67 |
| 40 V (maks.) 20 | BL4050F | 5 85 | ||
| 40 V (maks.) | 20 | BL4080F | 8 | 170 |
ÖNEMLİ NOT: Batarya şarj aleti, Makita batarya kartuşunu şarj etmek içindir. Asla başka amaçlarla veya diğer üretici firmaların bataryaları için kullanmayın.
NOT: Şarj ışığı mavi renkte yavaşça yanıp sönerse batarya kartuşunun aşağıda belirtilen durumundan dolayı şarj başlamayabilir:
— Henüz çalıştırılmış bir aletten alınan batarya kartuşu veya uzun süre doğrudan güneş ışığına maruz kalan bir yerde bırakılmış batarya kartuşu.
— Soğuk havaya maruz kalan bir yerde uzun süre bırakılmış batarya kartuşu.
NOT: Batarya kartuşu çok sıcak olduğunda batarya kartuşu sıcaklığı, şarjın mümkün olduğu dereceye ulaşana kadar şarj başlamaz.
NOT: Şarj ışığı kırmızı renge dönerse şarj mümkün değildir. Şarj aleti veya batarya kartuşu üzerindeki terminaller tozla tıkanmıştır veya batarya kartuşu eskimiş veya hasarlıdır.
Şarj tamamlandığında değişen melodi
- Batarya kartuşunun şarj aletine takılması, tamamlanmış şarjın son ön ayarlı kısa melodi sesini çıkarır.
- Bu işlemden sonra beş saniye içinde bataryanın çıkarılıp yeniden takılması melodi sesini değiştirir.
- Bundan sonra bir başka beş saniye içinde bataryanın her çıkarılıp yeniden takılması melodi sesini sırayla değiştirir.
- İstenen melodi sesi çıktığında batarya kartuşunu takılı bırakın, şarj başlar. Bir "kısa bip" modu seçildiğinde tamamlanmış şarj sinyali çıkmaz. (Sessiz Mod)
- Şarj tamamlandığında şarj ışığı yeşil renkte yanar ve şarjin tamamlandığını bildirmek için batarya kartuşu takılırken önceden ayarlanmış melodi sesi veya zil sesi (uzun bir bip) çıkar. (Seçili sessiz modda ses çıkmaz.)
- Önceden ayarlanmış melodi sesi, şarj aletinin fişi prizden çekilse bile saklı kalır.
Soğutma sistemi
Bu şarj aleti, ısınmış batarya için, bataryanın kendi performansını kanıtlayabilmesi amacıyla soğutma fanı ile donatılmıştır. Soğutma sırasında soğutma havası- nın sesi çıkar; bu ses, şarj aletinde sorun olmadığını gösterir.
Aşağıdaki durumlarda mavi ve kırmızı ışık dönüşümlü olarak yanıp söner.
- Soğutma fanında sorun
- Bataryanın yetersiz soğutulması, örneğin tozla tıkanma
Dönüşümlü mavi ve kırmızı ışığa rağmen batarya şarj edilebilir. Ancak bu durumda şarj süresi normalden daha uzun olur. Soğutma fanının sesini, şarj aleti ve batarya üzerindeki bazen tozla tıkanabilen havalandırma deliğini kontrol edin.
Şarj aleti ve batarya üzerindeki havalandırma deliğini soğutma için her zaman temiz tutun.
▶ Şek.3: 1. Hava çıkma deliği 2. Hava giriş deliği
NOT: Mavi ve kırmızı ışık yanıp sönmüyorsa soğutma fanının sesi gelmese bile soğutma sistemi sağlamdır.
NOT: Mavi ve kırmızı ışık dönüşümlü olarak çok sık yanıp soneyyorsa ürünler onarım veya bakıma gönderilmelidir.
Duvara montaj
⚠️UYARI: Şarj aletini duvara asarken mutlaka iki vida kullanın ve şarj aletini duvara başka bir vida ile sabitleyin. Aksi takdirde şarj aleti düşerek ciddi yaralanmaya neden olabilir.
AUYARI: Duvara monte işini yapmadan önce şarj aletinin fişinin çekildiğinden ve bataryanın şarj aletinden çıkarılmış olduğundan daima emin olun.
AUYARI: Bu kılavuzda verilen adımları izleyin ve tüm işlemleri tek seferde tamamlayın. Işi yarısında keserseniz şarj aleti düşebilir ve yaralanma veya hasara neden olabilir.
AUYARI: Vidaların sıkılığını düzenli olarak kontrol edin. Aksi takdirde gevşek vida nedeniyle şarj aleti düşebilir.
AUYARI: Şarj aletinin terminal kısımlarını bir toz üfleme aparatı, vb. kullanarak düzenli aralıklarla temizleyin.
⚠️DİKKAT: Şarj aletini monte etmek için dikkatli bir şekilde sabit bir duvar seçin. Montaj işi veya şarj işlemi için engel olmadığından emin olun. Şarj aleti ve bataryanın brüt ağırlığı yaklaşık 3,0 kg (6,6 lbs)'a ulaşmaktadır. Gerekirse duvar için yeterli güçlendirme sağlayın.
⚠️DİKKAT: Bataryayı duvara monteli şarj aletine takıp çıkarırken batarya kartuşunu düşürmemeye dikkat edin. Batarya kartuşunu sıkıca tutun ve vücudunuzun dengesini koruyun.
Şarj aletini duvara monte edebilirsiniz. Şarj aletinin etrafında şekilde gösterildiği gibi boşluk bırakın.
▶ Sek.4
NOT: Hazırlamanız gereken şeyler:
— İki vida - şarj aletini asmak için
Vida boyutu: 4,0 mm x en az 20 mm.
Vida başı boyutu: ø9,0 mm'den az ve 3,5 mm'den az kalınlık.
— Bir vida (4,0 mm x en az 25 mm) - şarj aletini sabitlemek için.
— Aletler - vidaları sıkmak için
- Duvara asmak için iki vidayı takın.
- Arkadaki kancayı kullanarak şarj aletini duvara asın.
▶ Şek.5
- Şarj aletinin üst kısmına bir sabitleme vidası sıkarak şarj aletini sabitleyin.
▶ Şek.6
