| Typ produktu | Ładowarka akumulatorowa |
| Marka | Makita |
| Model | DC40RC |
| Kompatybilne akumulatory | Akumulatory Li-ion Makita 40 V max (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F) |
| Napięcie wejściowe | 100-240 V AC, 50/60 Hz |
| Napięcie wyjściowe | 40 V DC (maks.) |
| Prąd ładowania | 8 A (maks.) |
| Czas ładowania (BL4020, 2 Ah) | 30 min |
| Czas ładowania (BL4025, 2,5 Ah) | 38 min |
| Czas ładowania (BL4040/BL4040F, 4 Ah) | 67 min |
| Czas ładowania (BL4050F, 5 Ah) | 85 min |
| Czas ładowania (BL4080F, 8 Ah) | 170 min |
| Wymiary (dł. × szer. × wys.) | Ok. 200 × 150 × 100 mm |
| Waga | Ok. 1,2 kg (bez akumulatora) |
| Zakres temperatury ładowania | 10 °C – 40 °C |
| Wskaźniki LED | Zielona (gotowość), niebieska (ładowanie), czerwona (usterka) |
| Funkcje specjalne | Wentylator chłodzący, możliwość ustawienia melodii zakończenia ładowania, montaż naścienny |
| Bezpieczeństwo | Podwójna izolacja, zabezpieczenie przed zwarciem, zabezpieczenie termiczne |
| Konserwacja i czyszczenie | Czyścić suchą szmatką, nie używać rozpuszczalników, utrzymywać otwory wentylacyjne wolne |
| Części zamienne i naprawy | Naprawa wyłącznie w autoryzowanym serwisie Makita |
| Gwarancja | 2 lata (z zastrzeżeniem warunków prawnych) |
Często zadawane pytania - DC40RC MAKITA
Pytania użytkowników dotyczące DC40RC MAKITA
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Ładowarka do baterii w formacie PDF za darmo! Znajdź swoją instrukcję DC40RC - MAKITA i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. DC40RC marki MAKITA.
INSTRUKCJA OBSŁUGI DC40RC MAKITA

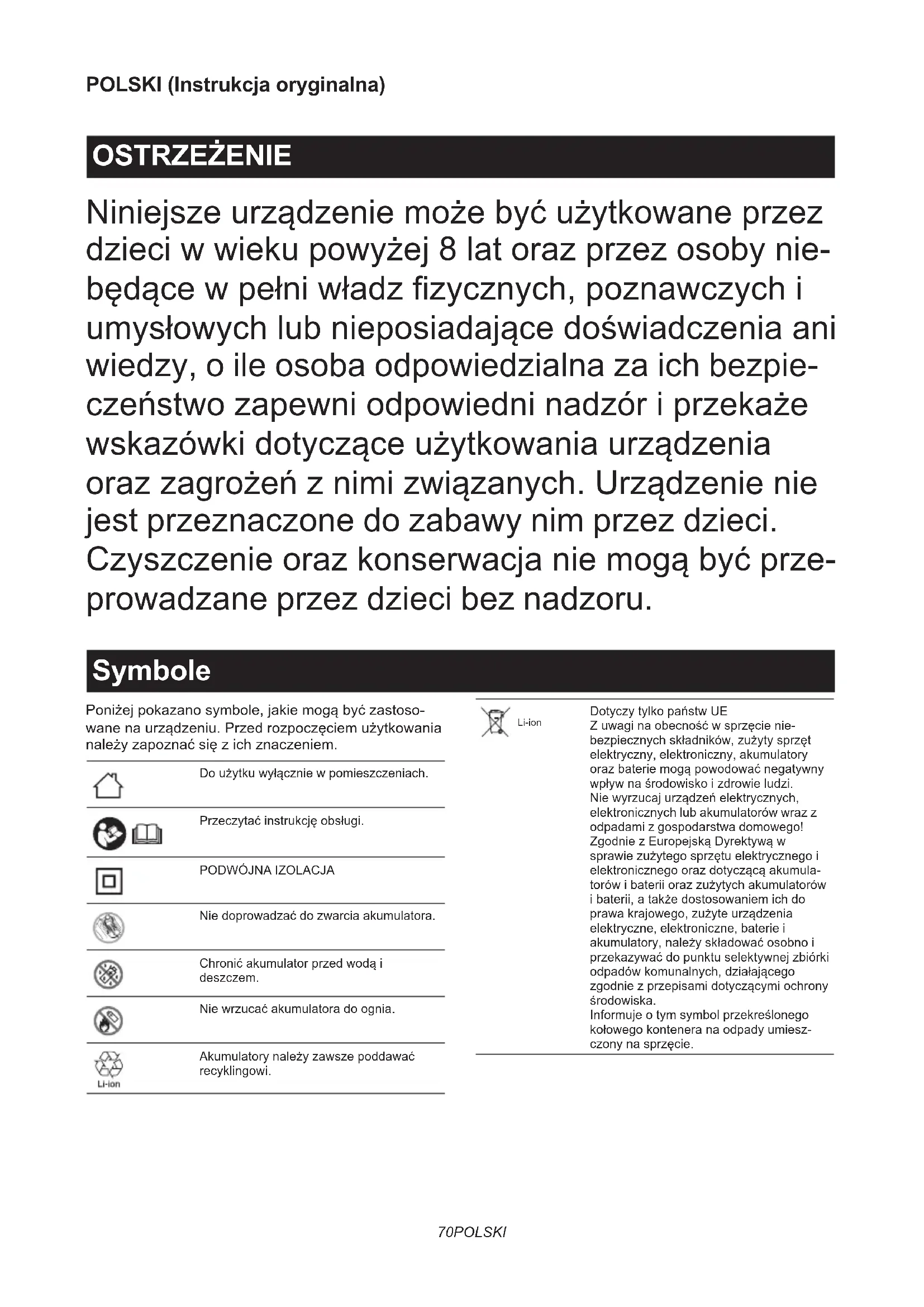

Niniejsze urządzenie może być użytkowane przez dzieci w wieku powyżej 8 lat oraz przez osoby niebędące w pełni władz fizycznych, poznawczych i umysłowych lub nieposiadające doświadczenia ani wiedzy, o ile osoba odpowiedzialna za ich bezpieczeństwo zapewni odpowiedni nadzór i przekaże wskazówki dotyczące użytkowania urządzenia oraz zagrożeń z nimi związanych. Urządzenie nie jest przeznaczone do zabawy nim przez dzieci.
Czyszczenie oraz konserwacja nie mogą być przeprowadzane przez dzieci bez nadzoru.
Symbole
| Poniżej pokazano symbole, jakie mogą być zastosowane na urządzeniu. Przed rozpoczęciem użytkowania należy zapoznać się z ich znaczeniem. | |
| Do użytku wyłącznie w pomieszczeniach. | |
| Przeczytać instrukcję obsługi. | |
| PODWÓJNA IZOLACJA | |
| Nie doprowadzać do zwarcia akumulatora. | |
| Chronić akumulator przed wodą i deszczem. | |
| Nie wrzucać akumulatora do ognia. | |
| Akumulatory należy zawsze poddawać recyklingowi. | |
Li-ion
Dotyczy tylko państw UE
Z uwagi na obecność w sprzęcie nie-bezpiecznych składników, zużyty sprzęt elektryczny, elektroniczny, akumulatory oraz baterie mogą powodować negatywny wpływ na środowisko i zdrowie ludzi.
Nie wyrzucaj urządzeń elektrycznych, elektronicznych lub akumulatorów wraz z odpadami z gospodarstwa domowego!
Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz dotyczącą akumulatorów i baterii oraz zużytych akumulatorów i baterii, a także dostosowaniem ich do prawa krajowego, zużyte urządzenia elektryczne, elektroniczne, baterie i akumulatory, należy składować osobno i przekazywać do punktu selektywnej zbiórk odpadów komunalnych, działającego zgodnie z przepisami dotyczącymi ochrony środowiska.
Informuje o tym symbol przekreślonego kołowego kontenera na odpady umieszczony na sprzęcie.
▶ Rys.1
| Gotowość do ładowania. | |
| Ładowanie opóźnione (chłodzenie akumulatora, akumulator zbyt zimny lub oczekuje na ładowanie). | |
| Ładowanie (0–80%). |
| Ładowanie (80–100%). | |
| Ładowanie zakończone. | |
| Ładowanie (nieprawidłowe chłodzenie). | |
| Akumulator uszkodzony. |
PRZESTROGA
- ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ — Niniejszy podręcznik zawiera ważne instrukcje dotyczące bezpieczeństwa oraz użytkowania ładowarki akumulatorów.
- Przed użyciem ładowarki akumulatorów należy zapoznać się ze wszystkimi instrukcjami i znakami ostrzegawczymi na (1) ładowarce, (2) akumulatorze i (3) produkcie, w którym będzie używany akumulator.
- PRZESTROGA — Aby zmniejszyć ryzyko obrażeń, należy ładować jedynie akumulatory firmy Makita. Inne rodzaje akumulatorów mogą wybuchnąć, powodując obrażenia ciała i szkody materialne.
- Ładowarki akumulatorów nie można używać do ładowania baterii jednorazowego użytku.
- Używać źródła zasilania o napięciu podanym na tabliczce znamionowej ładowarki.
- Nie ładować akumulatorów w pobliżu łatwopalnych płynów lub gazów.
- Chronić akumulator przed deszczem, śniegiem i wilgocią.
- Nigdy nie trzymać ładowarki za przewód ani nie wyszarpywać przewodu z gniazdka.
- Po zakończeniu ładowania oraz przed przystąpieniem do konserwacji lub czyszczenia odłączyć ładowarkę od źródła zasilania. Aby odłączyć ładowarkę, należy pociągnąć za wtyczkę — nie wolno ciągnąć za przewód.
-
Należy zadbać o to, aby umiejscowienie przewodu nie stwarzało ryzyka jego nadepnięcia lub potknięcia się o niego ani nie narażało go w inny sposób na uszkodzenie lub naprężenie.
-
Nie używać ładowarki, jeśli przewód lub wtyczka są uszkodzone. Jeśli przewód lub wtyczka są uszkodzone, należy zwrócić się z prośbą o ich wymianę do autoryzowanego serwisu firmy Makita, aby uniknąć zagrożenia.
- Nie używać ani nie rozmontowywać ładowarki, jeśli została silnie uderzona, upuszczona lub w jakikolwiek inny sposób uszkodzona. Należy przekazać ją wykwalifikowanemu pracownikowi serwisu. Nieprawidłowe użycie lub montaż mogą stwarzać ryzyko porażenia prądem elektrycznym lub pożaru.
- Nie ładować akumulatorów, jeśli temperatura w pomieszczeniu wynosi PONIŻEJ 10°C (50°F) lub POWYŻEJ 40°C (104°F). W niskiej temperaturze ładowanie może się nie rozpocząć.
- Nie stosować transformatorów podwyższających napięcie, silnikowych agregatów prądotwórczych ani gniazd zasilania prądem stałym.
- Nie dopuszczać do zakrycia lub zatkania otworów wentylacyjnych ładowarki.
- Nie podłączać ani nie odłączać przewodu oraz nie wkładać ani nie wyjmować akumulatorów mokrymi rękami.
- Do czyszczenia ładowarki nigdy nie stosować benzyny, benzyny ekstrakcyjnej, rozpuszczalników, alkoholu ani podobnych środków. Mogą one powodować odbarwienia, odkształcenia lub pęknięcia.
Ładowanie
- Podłączyć ładowarkę akumulatorów do źródła prądu przemiennego o odpowiednim napięciu. Kontrolki ładowania zaczną powoli migać na zielono.
- Włożyć akumulator do ładowarki do oporu, dopasowując go do wnęki ładowarki.
▶ Rys.2
Pokrywa zacisków ładowarki jest otwierana podczas wkładania oraz zamykana podczas wyjmowania akumulatorów.
- Po włożeniu akumulatora kolor kontrolki ładowania zmieni się z zielonego na niebieski i ładowanie rozpocznie się. Kontrolka migająca szybko na niebiesko oznacza poziom naładowania 0–80%, a kontrolka ładowania świecąca na niebiesko światłem stałym oznacza poziom naładowania 80–100%. Poziom 80% jest wartością przybliżoną. Poziom może różnić się w zależności od temperatury oraz stanu akumulatora.
- Po zakończeniu ładowania kolor kontrolki zmieni się z niebieskiego na zielony, a zakończenie procesu ładowania zostanie zasygnalizowane melodia lub brzęczykiem (długim sygnałem dźwiękowym).
- Po zakończeniu ładowania wyjąć akumulator z ładowarki i odłączyć ładowarkę.
WSKAZÓWKA: Czas ładowania różni się w zależności od temperatury, w jakiej ładowany jest akumulator (10°C (50°F)–40°C (104°F)), a także od stanu akumulatora, np. od tego, czy akumulator jest nowy lub czy był nieużywany przez dłuższy czas.
| Napięcie Liczba ogniw Akumulator | litowo-jonowy | Wydajność (Ah) Czas ładowania(w minutach) |
| 40 V (maks.) 10 BL4020 2 30 | ||
| 40 V (maks.) 10 BL4025 2,5 38 | ||
| 40 V (maks.) 10 BL4040 / BL4040F 4 67 | ||
| 40 V (maks.) 20 BL4050F 5 85 | ||
| 40 V (maks.) 20 BL4080F 8 170 |
UWAGA: Ta ładowarka akumulatorów służy do ładowania akumulatorów firmy Makita. Nigdy nie należy jej używać do innych celów lub do ładowania akumulatorów innych producentów.
WSKAZÓWKA: Jeśli kontrolka ładowania miga powoli na niebiesko, ładowanie nie może się rozpocząć ze względu na jedną z poniższych sytuacji związanych ze stanem akumulatora:
— Akumulator pochodzi z dopiero co używanego narzędzia lub akumulator pozostawiono przez dłuższy czas w miejscu narażonym na bezpośrednie działanie promieni słonecznych.
— Akumulator pozostawiono przez dłuższy czas w miejscu narażonym na działanie zimnego powietrza.
WSKAZÓWKA: Kiedy akumulator jest zbyt gorący, ładowanie nie rozpocznie się, dopóki temperatura akumulatora nie osiągnie poziomu pozwalającego na ładowanie.
WSKAZÓWKA: Jeśli kontrolka ładowania zmieni kolor na czerwony, ładowanie nie jest możliwe. Zaciski ładowarki lub akumulatora są zatkane pyłem albo akumulator jest zużyty lub uszkodzony.
Zmiana melodii sygnalizującej zakończenie ładowania
- Włożenie akumulatora do ładowarki powoduje odtworzenie ostatniej ustawionej melodii sygnalizującej zakończenie ładowania.
- Wyjęcie i ponowne włożenie akumulatora w przeciągu pięciu sekund powoduje zmianę odtwarzanej melodii.
- Melodia zmienia się z każdym ponownym wyjęciem i włożeniem akumulatora w ciągu pięciu sekund od poprzedniego wyjęcia i włożenia.
- Po usłyszeniu pożądanej melodii należy pozostawić akumulator w ładowarce i zaczekać, aż rozpocznie się ładowanie. W przypadku wybrania trybu „krótkiego sygnału dźwiękowego” nie zostanie odtworzony żaden sygnał zakończenia ładowania. (Tryb cichy)
- Po zakończeniu ładowania kontrolka zacznie świecić na zielono, a zakończenie procesu ładowania zostanie zasygnalizowane melodią ustawioną podczas wkładania akumulatora lub brzęczykiem (długim sygnałem dźwiękowym). (W przypadku wybrania trybu cichego nie pojawi się żaden dźwięk.)
- Ustawiona melodia pozostaje zapisana nawet wtedy, gdy ładowarka jest odłączona od zasilania.
Układ chłodzenia
Ładowarka ta jest wyposażona w wentylator do chłodzenia rozgrzanego akumulatora, tak aby akumulator mógł zwiększyć swoją wydajność. Słyszalny podczas chłodzenia dźwięk powietrza chłodzącego nie jest oznaką usterki ładowarki.
W następujących przypadkach kontrolka ostrzegawcza będą migać naprzemiennie na niebiesko i czerwono.
- Problem z wentylatorem chłodzącym
- Niekompletne ochłodzenie akumulatora spowodowane np. zatkaniem pyłem
Akumulator można ładować pomimo migającej naprze- miennie na niebiesko i czerwono kontrolki ostrze- gawczej. W takim przypadku jednak czas ładowania będzie dłuższy niż zwykle. Należy kontrolować dźwięk wydawany przez wentylator, otwór wentylacyjny łado- warki oraz akumulator, ponieważ czasem mogą one być zatkane pyłem.
Podczas chłodzenia otwór wentylacyjny ładowarki oraz akumulator muszą zawsze pozostawać czyste.
▶ Rys.3: 1. Wylot powietrza 2. Wlot powietrza
WSKAZÓWKA: Jeśli nie jest słyszalny dźwięk wentylatora chłodzącego, ale kontrolka nie miga na niebiesko i czerwono, układ chłodzenia działa prawidłowo.
WSKAZÓWKA: W przypadku częstego migania kontrolki naprzemiennie na niebiesko i czerwono produkt należy odesłać do naprawy lub serwisu.
Montowanie na ścianie
⚠OSTRZEŻENIE: Ładowarkę należy zawiesić na ścianie przy użyciu dwóch śrub oraz zamocować do ściany przy użyciu dodatkowej śruby. W przeciwnym razie ładowarka może spaść i spowodować poważne obrażenia.
AOSTRZEŻENIE: Przed przystąpieniem do montowania ładowarki na ścianie należy zawsze upewnić się, że ładowarka jest odłączona od zasilania oraz że usunięto z niej akumulator.
AOSTRZEŻENIE: Należy postępować zgodnie z opisanymi w tym podręczniku krokami i wykonać całą procedurę za jednym razem. W przypadku przerwania pracy w połowie ładowarka może spaść i spowodować obrażenia lub szkody.
AOSTRZEŻENIE: Należy regularnie kontrolować stopień dokręcenia śrub. W przeciwnym razie ładowarka może spaść z powodu poluzowanych śrub.
⚠ OSTRZEŻENIE: Zaciski ładowarki należy regularnie czyścić przy użyciu odpylacza powietrznego itp.
⚠ PRZESTROGA: Należy uważać, aby do zamontowania ładowarki wybrać stabilną ścianę. Upewnić się, że nie ma przeszkód do prac montażowych lub operacji ładowania. Całkowita masa ładowarki wraz z akumulatorem wynosi około 3,0 kg (6,6 lbs). W razie konieczności należy odpowiednio wzmocnić ścianę.
⚠ PRZESTROGA: Podczas wkładania akumulatora do ładowarki montowanej na ścianie lub wyjmowania go z ładowarki należy zachować ostrożność, aby nie upuścić akumulatora. Przytrzymać akumulator w sposób pewny i zachować stabilne położenie.
Ładowarkę można zamontować na ścianie. Wokół ładowarki należy zapewnić wolne miejsce, tak jak pokazano na rysunku.
▶ Rys.4
WSKAZÓWKA: Co należy przygotować:
— Dwie śruby — do zawieszenia ładowarki
Rozmiar śruby: 4,0 mm x więcej niż 20 mm.
Rozmiar łba śruby: średnica mniejsza niż ø9,0 mm oraz grubość mniejsza niż 3,5 mm.
— Jedna śruba (4,0 mm x więcej niż 25 mm) do zamocowania ładowarki.
— Narzędzia — do wkręcania śrub
- Zamontować na ścianie dwie śruby do zawieszenia ładowarki.
- Zawiesić ładowarkę na ścianie, używając znajdującego się z tyłu zaczepu.
▶ Rys.5
- Przymocować ładowarkę, dokręcając śrubę mocującą u szczytu ładowarki.
▶ Rys.6
