TD00000110 - Ładowarka do baterii MAKITA - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt akumulatora z funkcją ładowania USB
Marka	Makita
Model	TD00000110
Przeznaczenie	Zasilanie wentylowanych/ogrzewanych ubrań Makita oraz ładowanie urządzeń USB
Kompatybilne typy akumulatorów	Akumulatory Li-ion i Ni-MH Makita określone w instrukcji (np. DFJ206, DFV210)
Wyjście USB	Port USB do ładowania urządzeń niskonapięciowych
Wskaźnik poziomu mocy	Tak, wyświetla poziom mocy (4 poziomy w zależności od podłączonego urządzenia)
Przycisk zasilania	Tak, do włączania/wyłączania i zmiany poziomu
Mocowanie do paska	Tak, z otworem na pasek i przyciskiem odblokowującym zabezpieczającym przed upadkiem
Funkcja zabezpieczenia przed upadkiem	Tak, przycisk odblokowujący do bezpiecznego zdejmowania
Kabel adapterowy do kamizelki wentylowanej	Akcesorium opcjonalne
Kabel adapterowy do odzieży grzewczej	Akcesorium opcjonalne
Zalecana temperatura ładowania	10°C do 40°C
Przechowywanie	Unikać ekstremalnych temperatur, wilgoci i kurzu
Konserwacja	Czyścić suchą lub lekko wilgotną szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Używać wyłącznie z akumulatorami Makita; nie zwierać; przestrzegać zasad bezpieczeństwa
Zgodność	CE, dyrektywa WEEE i baterie
Dostarczone akcesoria	Żadne, kable adapterowe są opcjonalne

Często zadawane pytania - TD00000110 MAKITA

Jakie typy akumulatorów mogę używać z tym uchwytem akumulatora?

Używaj wyłącznie akumulatorów Makita Li-ion lub Ni-MH wymienionych w instrukcji. Użycie innych akumulatorów może spowodować pożar lub obrażenia.

Czy mogę ładować smartfon za pomocą tego uchwytu akumulatora?

Tak, port USB umożliwia ładowanie urządzeń niskonapięciowych, takich jak smartfon. Upewnij się, że przycisk zasilania jest włączony.

Jak przymocować uchwyt akumulatora do paska?

Przełóż pasek przez otwór i zaciśnij go. Aby zdjąć, naciśnij przycisk odblokowujący, jednocześnie ciągnąc do góry.

Co zrobić, jeśli wskaźnik poziomu mocy się nie zapala?

Sprawdź, czy akumulator jest prawidłowo włożony, a przycisk zasilania jest przytrzymany do momentu zapalenia. Jeśli problem nie ustąpi, akumulator może być rozładowany.

Czy mogę używać akumulatora innego niż Makita?

Nie, powoduje to utratę gwarancji oraz stwarza ryzyko pożaru, wybuchu lub wycieku elektrolitu. Używaj wyłącznie oryginalnych akumulatorów Makita.

Jak wyczyścić uchwyt akumulatora?

Wytrzyj brud suchą lub lekko zwilżoną wodą z mydłem szmatką. Nigdy nie używaj rozpuszczalników, takich jak benzyna lub alkohol.

Jaka jest idealna temperatura do ładowania?

Ładuj akumulator w temperaturze otoczenia od 10°C do 40°C. Nie ładuj poniżej ani powyżej tego zakresu.

Czy uchwyt akumulatora może być naprawiany?

Wszelkie naprawy powierz autoryzowanemu centrum Makita, używającemu oryginalnych części zamiennych, aby zapewnić bezpieczeństwo.

Jak sprawdzić, czy akumulator jest prawidłowo zablokowany?

Włóż akumulator do momentu usłyszenia kliknięcia. Czerwony znacznik na przycisku nie powinien być widoczny. W przeciwnym razie nie jest prawidłowo zablokowany.

Czy mogę używać uchwytu akumulatora z kurtką grzewczą?

Tak, z kablem adapterowym do odzieży grzewczej (akcesorium opcjonalne). Podłącz go do gniazda uchwytu akumulatora.

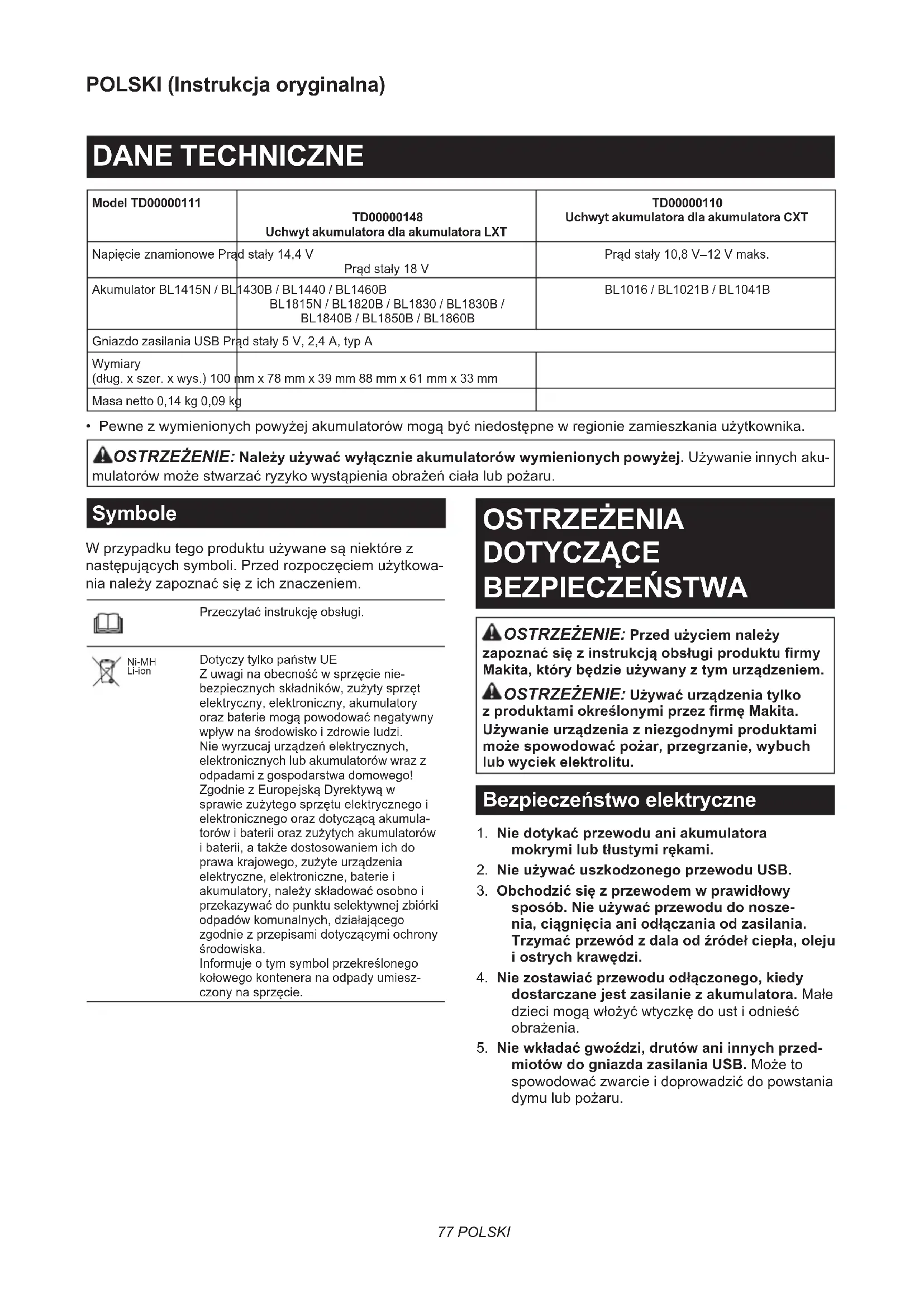

INSTRUKCJA OBSŁUGI TD00000110 MAKITA

Model TD00000111	TD00000148Uchwyt akumulatora dla akumulatora LXT	TD00000110Uchwyt akumulatora dla akumulatora CXT
Napięcie znamionowe Prąd stały 14,4 VPrąd stały 18 V		Prąd stały 10,8 V–12 V maks.
Akumulator BL1415N / BL1430B / BL1440 / BL1460BBL1815N / BL1820B / BL1830 / BL1830B /BL1840B / BL1850B / BL1860B		BL1016 / BL1021B / BL1041B
Gniazdo zasilania USB Prąd stały 5 V, 2,4 A, typ A
Wymiary(dług. x szer. x wys.) 100 mm x 78 mm x 39 mm 88 mm x 61 mm x 33 mm
Masa netto 0,14 kg 0,09 kg

• Pewne z wymienionych powyżej akumulatorów mogą być niedostępne w regionie zamieszkania użytkownika.

AOSTRZEŻENIE: Należy używać wyłącznie akumulatorów wymienionych powyżej. Używanie innych akumulatorów może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.

Symbole

W przypadku tego produktu używane są niektóre z następujących symboli. Przed rozpoczęciem użytkowania należy zapoznać się z ich znaczeniem.

Przeczytać instrukcję obsługi.

Ni-MH Li-ion

Dotyczy tylko państw UE

Z uwagi na obecność w sprzęcie nie-bezpiecznych składników, zużyty sprzęt elektryczny, elektroniczny, akumulatory oraz baterie mogą powodować negatywny wpływ na środowisko i zdrowie ludzi. Nie wyrzucaj urządzeń elektrycznych, elektronicznych lub akumulatorów wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz dotyczącą akumulatorów i baterii oraz zużytych akumulatorów i baterii, a także dostosowaniem ich do prawa krajowego, zużyte urządzenia elektryczne, elektroniczne, baterie i akumulatory, należy składować osobno i przekazywać do punktu selektywnej zbiórki odpadów komunalnych, działającego zgodnie z przepisami dotyczącymi ochrony środowiska. Informuje o tym symbol przekreślonego kołowego kontenera na odpady umiesz-czony na sprzęcie.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

⚠ OSTRZEŻENIE: Przed użyciem należy zapoznać się z instrukcją obsługi produktu firmy Makita, który będzie używany z tym urządzeniem.

⚠ OSTRZEŻENIE: Używać urządzenia tylko z produktami określonymi przez firmę Makita. Używanie urządzenia z niezgodnymi produktami może spowodować pożar, przegrzanie, wybuch lub wyciek elektrolitu.

Bezpieczeństwo elektryczne

1. Nie dotykać przewodu ani akumulatora mokrymi lub tłustymi rękami.
2. Nie używać uszkodzonego przewodu USB.
3. Obchodzić się z przewodem w prawidłowy sposób. Nie używać przewodu do noszenia, ciągnięcia ani odłączania od zasilania. Trzymać przewód z dala od źródeł ciepła, oleju i ostrych krawędzi.
4. Nie zostawiać przewodu odłączonego, kiedy dostarczane jest zasilanie z akumulatora. Małe dzieci mogą włożyć wtyczkę do ust i odnieść obrażenia.

5. Nie wkładać gwoździ, drutów ani innych przedmiotów do gniazda zasilania USB. Może to spowodować zwarcie i doprowadzić do powstania dymu lub pożaru.

6. Nie podłączać źródła zasilania do gniazda USB. Gniazdo USB służy wyłącznie do ładowania urządzeń o niskim napięciu. Zawsze należy zakładać osłonę na gniazdo USB, gdy żadne urządzenie o niskim napięciu nie jest ładowane. W przeciwnym razie istnieje ryzyko wystąpienia pożaru.

7. Akumulator należy ładować wyłącznie przy użyciu określonej przez producenta ładowarki. Ładowarka przeznaczona do jednego typu akumulatora może stwarzać zagrożenie pożarem, gdy będzie używana do ładowania innego akumulatora.
8. Do zasilania urządzenia należy używać tylko specjalnie do tego celu przeznaczonych akumulatorów. Używanie innych akumulatorów może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.
9. Gdy akumulator nie jest używany, należy zabezpieczyć go przed kontaktem z metalowymi przedmiotami, typu spinacze, monety, klucze, gwoździe, wkręty lub innymi metalowymi drobiazgami, które mogą powodować zwarcie styków akumulatora. Zwarcie styków akumulatora grozi poparzeniami lub pożarem.
10. W niewłaściwych warunkach eksploatacji może dojść do wycieku elektrolitu z akumulatora. Nie należy go dotykać. W razie przypadkowego kontaktu należy przemyć skażoną skóre wodą. W przypadku dostania się elektrolitu do oczu należy dodatkowo skorzystać z porady lekarza. Elektrolit z akumulatora może powodować podrażnienia lub poparzenia.
11. Nie używać akumulatora ani urządzenia podłączanego do akumulatora, jeśli uległy one uszkodzeniu lub zostały zmodyfikowane. Uszkodzone lub przerobione akumulatory lub urządzenia mogą działać w nieprzewidywalny sposób i spowodować pożar, wybuch lub obrażenia ciała.
12. Nie wystawiać akumulatora na działanie ognia ani nadmiernej temperatury. Narażenie na ogień lub temperaturę wyższą niż 130°C może spowodować wybuch.
13. Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora w temperaturze wykraczającej poza zakres określony w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze wykraczającej poza określony zakres może spowodować uszkodzenie akumulatora oraz wzrost zagrożenia pożarem.
14. Serwisowanie powinno być wykonywane przez wykwalifikowany personel, z użyciem wyłącznie identycznych części zamiennych. Zapewni to zachowanie bezpieczeństwa pracy z produktem.
15. Nie należy modyfikować ani podejmować prób naprawienia urządzenia lub akumulatora w jakikolwiek inny sposób, niż wskazano w instrukcji użytkowania i utrzymywania w dobrym stanie.

Ważne zasady bezpieczeństwa dotyczące akumulatora

1. Przed użyciem akumulatora zapoznać się ze wszystkimi instrukcjami i znakami ostrzegawczymi na (1) ładowarce, (2) akumulatorze i (3) produkcie, w którym będzie używany akumulator.
2. Nie rozmontowywać ani modyfikować akumulatora. Może to spowodować pożar, przegrzanie lub wybuch.
3. Jeśli czas działania uległ znacznemu skróceniu, należy natychmiast przerwać pracę. Może bowiem dojść do przegrzania, ewentualnych poparzeń, a nawet eksplozji.
4. W przypadku przedostania się elektrolitu do oczu, przemyć je czystą wodą i niezwłocznie uzyskać pomoc lekarską. Może on bowiem spowodować utratę wzroku.
5. Nie doprowadzać do zwarcia akumulatora:

(1) Nie dotykać styków materiałami przewodzącymi prąd.

(2) Unikać przechowywania akumulatora w pojemniku z metalowymi przedmiotami, takimi jak gwoździe, monety itp.

(3) Chronić akumulator przed deszczem lub woda.

Zwarcie prowadzi do przepływu prądu elektrycznego o dużym natężeniu i przegrzania akumulatora, co w konsekwencji może grozić poparzeniami a nawet awarią urządzenia.

1. Narzędzia i akumulatora nie wolno przechowywać ani używać w miejscach, w których temperatura osiąga bądź przekracza 50°C (122°F).
2. Akumulatorów nie wolno spalać, również tych poważnie uszkodzonych lub całkowicie zużytych. Akumulator może eksplodować w ogniu.
3. Nie należy przecinać ani zgniatać akumulatora, wbijać w niego gwoździ, rzucać nim, upuszczać, ani uderzać akumulatorem o twarde obiekty. Takie działanie może spowodować pożar, przegrzanie lub wybuch.
4. Nie wolno używać uszkodzonego akumulatora.
5. Stanowiące wyposażenie akumulatory litowo-jonowe podlegają przepisom dotyczącym produktów niebezpiecznych.

Na potrzeby transportu komercyjnego, np. świadczonego przez firmy trzecie czy spedycyjne, należy przestrzegać specjalnych wymagań w zakresie pakowania i oznaczania etykietami.

Przygotowanie produktu do wysyłki wymaga skonsultowania się ze specjalistą ds. materiałów niebezpiecznych. Należy także przestrzegać przepisów krajowych, które mogą być bardziej szczegółowe.

Zakleić taśmą lub zaślepić otwarte styki akumulatora oraz zabezpieczyć go, aby nie mógł się przesuwać w opakowaniu.

1. Jeśli zajdzie konieczność utylizacji akumulatora, należy wyjąć go z narzędzia i przekazać w bezpieczne miejsce. Postępować zgodnie z przepisami lokalnymi dotyczącymi utylizacji akumulatorów.

2. Używać akumulatorów tylko z produktami określonymi przez firmę Makita. Zastosowanie akumulatorów w niezgodnych produktach może spowodować pożar, przegrzanie, wybuch lub wyciek elektrolitu.

3. Jeśli narzędzie nie będzie używane przez dłuższy czas, należy wyjąć z niego akumulator.
4. Przed użyciem akumulatora i po jego użyciu akumulator może pozostawać nagrzany, co może spowodować poparzenia lub poparzenia w niskiej temperaturze. Z gorącym akumulatorem należy obchodzić się ostrożnie.
5. Nie należy dotykać styku narzędzia bezpośrednio po jego użyciu, ponieważ może on być na tyle gorący, że spowoduje oparzenia.
6. Nie należy dopuszczać, aby wióry, kurz lub brud gromadziły się na stykach, w otworach i rowkach akumulatora. Może to doprowadzić do przegrzania, pożaru, wybuchu lub uszkodzenia narzędzia lub akumulatora, co może spowodować oparzenia lub obrażenia ciała.
7. Jeśli narzędzie nie jest przeznaczone do użytku w pobliżu linii wysokiego napięcia, nie należy korzystać z akumulatora w ich sąsiedztwie. Może to spowodować nieprawidłowości w działaniu lub uszkodzenie narzędzia lub akumulatora.
8. Przechowywać akumulator w miejscu niedostępnym dla dzieci.

ZACHOWAĆ NINIEJSZE INSTRUKCJE.

⚠ PRZESTROGA: Używać wyłącznie oryginalnych akumulatorów firmy Makita. Używanie nieoryginalnych akumulatorów firm innych niż Makita lub akumulatorów, które zostały zmodyfikowane, może spowodować wybuch akumulatora i pożar, obrażenia ciała oraz zniszczenie mienia. Stanowi to również naruszenie warunków gwarancji firmy Makita dotyczących narzędzia i ładowarki.

Wskazówki dotyczące zachowania maksymalnej trwałości akumulatora

1. Akumulator należy naładować zanim zostanie do końca rozładowany. Po zauważeniu spadek mocy narzędzia należy przerwać pracę i naładować akumulator.
2. Nie wolno ładować powtórnie w pełni naładowanego akumulatora. Przeładowanie akumulatora skraca jego trwałość.
3. Akumulator należy ładować w temperaturze pokojowej w przedziale 10–40°C (50–104°F). W przypadku gorącego akumulatora przed przystąpieniem do ładowania należy poczekać, aż ostygnie.
4. Jeśli akumulator nie jest używany, należy go wyjąć z narzędzia lub ładowarki.
5. Akumulatory niklowo-wodorkowe należy naładować po okresie długiego nieużytkowania (dłuższego niż sześć miesięcy).

OPIS CZEŚCI

Tego uchwytu można używać wraz z następującymi produktami firmy Makita.

▶ Rys.1

Grupa Nazwa produktu Model
A Kurtka wentylowana DFJ206 / DFJ207 / DFJ210 /DFJ211 / DFJ212 / DFJ213 /DFJ214 / DFJ216 / DFJ304 /DFJ305 / DFJ310 / DFJ311 /DFJ405 / DFJ407 / DFJ410 /DFJ411 / DFJ416

1. Wskaźnik poziomu zasilania

Podczas użytkowania kurtki/kamizelki wentylowanej wyświetlany jest poziom zasilania.

WSKAZÓWKA: W przypadku użytkowania kurtek/kamizelek wentylowanych wymienionych powyżej w grupie A wskaźnik poziomu zasilania 4 nie włączy się, ponieważ zamontowane w nich wentylatory są wyposażone w sterowanie 3-stopniowe.

WSKAZÓWKA: W przypadku korzystania z ogrze-wanej odzieży świecił będzie tylko wskaźnik poziomu zasilania 4.

2. Przycisk zasilania

Aby włączyć, należy włożyć akumulator, a następnie nacisnąć i przytrzymać przycisk zasilania do czasu, aż włączy się wskaźnik poziomu zasilania. Aby zmienić poziom zasilania wentylowanej kurtki/kami zelki, należy nacisnąć przycisk zasilania bardzo krótko, kiedy zasilanie jest włączone. Aby wyłączyć, należy nacisnąć i przytrzymać przycisk zasilania do czasu, aż wskaźnik poziomu zasilania wyłączy się.

WSKAZÓWKA: Aby zmienić temperaturę ogrzewanej odzieży, należy nacisnąć przycisk na ogrzewanej odzieży po włączeniu zasilania.

3. Gniazdo zasilania

Podłączyć przewód produktów lub przewód zasilacza.

4. Przewód zasilacza wentylowanej kurtki/kami-zelki (wyposażenie dodatkowe)

Przewodu zasilacza należy używać w przypadku produktów wymienionych w grupie A powyżej.

5. Przewód zasilacza dla ogrzewanej odzieży (wyposażenie dodatkowe)

Przewodu zasilacza należy używać w przypadku produktów wymienionych w grupie A powyżej.

6. Przewód zasilający produktów

W przypadku produktów wymienionych w grupie A powyżej należy podłączyć przewód zasilacza odpowiedni dla wentylowanej kurtki/kamizelki lub ogrzewanej odzieży.

W przypadku produktów wymienionych w grupie B powyżej należy podłączyć do gniazda zasilania w uchwycie akumulatora.

WSKAZÓWKA: Kształt i lokalizacja gniazda różnią się w zależności od produktu.

7. Akumulator (wyposażenie dodatkowe)

Wsunąć akumulator do uchwytu do oporu, aż wskoczy na swoje miejsce i słyszalne będzie delikatne kliknięcie.

OPIS DZIAŁANIA

Wkładanie i wyjmowanie akumulatora

⚠ PRZESTROGA: Podczas wkładania i wyjmowania akumulatora należy mocno trzymać uchwyt akumulatora i akumulator. Zbyt słabe trzymanie uchwytu akumulatora i akumulatora może spowodować ich wyślizgnięcie się i uszkodzenie, a nawet odniesienie obrażeń ciała.

⚠ PRZESTROGA: Przed wyjęciem akumulatora należy zawsze wyłączyć urządzenie.

▶ Rys.2: 1. Czerwony wskaźnik 2. Przycisk 3. Akumulator 4. Uchwyt akumulatora

Aby włożyć akumulator, wyrównać występ na akumulatorze z rowkiem w obudowie i wsunąć go na swoje miejsce. Wsunąć akumulator do oporu, aż wskoczy na swoje miejsce i słyszalne będzie delikatne kliknięcie. Jeśli jest widoczny czerwony wskaźnik w górnej części przycisku, akumulator nie został całkowicie zatrzaśnięty.

Aby wyciągnąć akumulator, wysunąć go z uchwytu, naciskając przycisk znajdujący się w przedniej jego części.

⚠ PRZESTROGA: Akumulator należy włożyć do końca, tak aby czerwony wskaźnik nie był widoczny. W przeciwnym razie akumulator może przypadkowo wypaść z uchwytu, powodując obrażenia operatora lub osób postronnych.

⚠ PRZESTROGA: Nie wkładać akumulatora na siłę. Jeśli akumulator nie daje się swobodnie wsunąć, oznacza to, że został włóżony nieprawidłowo.

Mocowanie uchwytu akumulatora

Możliwe jest zawieszenie uchwytu akumulatora na pasku spodni.

Aby zapobiec przypadkowemu upuszczeniu akumulatora, umieścić pasek w otworze i zabezpieczyć go.

▶ Rys.3: 1. Otwór paska

Uchwyt akumulatora jest wyposażony w funkcję zapobiegającą upuszczeniu. Ściągając uchwyt akumulatora z paska, należy pociągnąć za uchwyt, naciskając przycisk odblokowania.

▶ Rys.4: 1. Przycisk odblokowywania

Podłączanie urządzeń USB

⚠ PRZESTROGA: Należy podłączać wyłącznie urządzenia, które są zgodne z gniazdem zasilania USB. W przeciwnym razie może wystąpić usterka uchwytu akumulatora.

UWAGA: Przed podłączeniem urządzenia USB do uchwytu akumulatora (z akumulatorem) zawsze należy wykonać kopię zapasową danych na urządzeniu USB. W przeciwnym razie może dojść do utraty danych.

UWAGA: Uchwyt akumulatora może nie zasilać niektórych urządzeń USB.

UWAGA: Wyjąć przewód USB i zamknąć pokrywę, gdy przewód nie jest używany lub ładowanie zostało zakończone.

Uchwyt akumulatora (z akumulatorem) może działać jako zewnętrzne źródło zasilania urządzeń USB.

Otworzyć pokrywę i podłączyć przewód USB (nie jest dołączony) do portu USB w uchwycie akumulatora. Podłączyć drugi koniec przewodu do urządzenia. Aby rozpocząć ładowanie, należy nacisnąć przycisk zasilania i przytrzymać go do czasu, aż włączy się wskaźnik poziomu zasilania. Aby zakończyć ładowanie, należy nacisnąć przycisk zasilania i przytrzymać go do czasu, aż wskaźnik poziomu zasilania wyłączy się.

▶ Rys.5: 1. Pokrywa 2. Port USB

WSKAZÓWKA: Rzeczywisty prąd wyjściowy różni się w zależności od urządzenia USB, które jest podłączane.

WSKAZÓWKA: Moc akumulatora jest zużywana zawsze, gdy przycisk zasilania jest włączony. Zawsze należy wyłączać przełącznik, kiedy akumulator nie jest używany.

WSKAZÓWKA: W przypadku ładowania kolejno kilku urządzeń USB, należy po zakończeniu ładowania każdego urządzenia, a przed rozpoczęciem ładowania następnego, odczekać około 10 sekund.

KONSERWACJA

UWAGA: Nie stosować benzyny, benzyny ekstrakcyjnej, rozpuszczalników, alkoholu ani podobnych środków. Mogą one powodować odbarwienia, odkształcenia lub pęknięcia.

UWAGA: Uchwytu akumulatora nie wolno myć wodą.

— Należy wytrzeć zanieczyszczenia, kurz, olej, smar itp. z obudowy za pomocą czystej, suchej ściereczki lub ściereczki namoczonej w wodzie z mydłem i mocno wyżętej.
— Urządzenie należy przechowywać w miejscu, w którym nie będzie narażone na bardzo wysokie lub bardzo niskie temperatury ani nadmierną wilgotność.

W celu zachowania odpowiedniego poziomu BEZPIECZEŃSTWA i NIEZAWODNOŚCI produktu wszelkie naprawy i różnego rodzaju prace konserwacyjne lub regulacje powinny być przeprowadzane przez autoryzowany lub fabryczny punkt serwisowy narzędzi Makita, zawsze z użyciem oryginalnych części zamiennych Makita.
