TD00000110 - Akkulaturi MAKITA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akunpidike USB-lataustoiminnolla
Merkki	Makita
Malli	TD00000110
Käyttötarkoitus	Makitan tuuletettavien/lämmitettävien vaatteiden virransyöttö ja USB-laitteiden lataus
Yhteensopivat akkutyypit	Makitan Li-ion- ja Ni-MH-akut, jotka on lueteltu käyttöohjeessa (esim. DFJ206, DFV210)
USB-lähtö	USB-portti pienjännitelaitteiden lataukseen
Tehotason ilmaisin	Kyllä, näyttää tehotason (4 tasoa liitetyn tuotteen mukaan)
Virtapainike	Kyllä, virran kytkentään/poiskytkentään ja tason vaihtoon
Vyökiinnitys	Kyllä, hihnalle tarkoitettu aukko ja putoamissuojan vapautuspainike
Putoamissuojatoiminto	Kyllä, vapautuspainike turvallista irrottamista varten
Sovitinjohto tuuletettavalle takille	Lisävaruste
Sovitinjohto lämmitettävälle vaatteelle	Lisävaruste
Suositeltu latauslämpötila	10 °C - 40 °C
Säilytys	Vältä äärimmäisiä lämpötiloja, kosteutta ja pölyä
Huolto	Puhdista kuivalla tai hieman kostealla liinalla; älä käytä liuottimia
Turvallisuus	Käytä vain Makitan akkujen kanssa; älä oikosulje; noudata turvallisuusohjeita
Vaatimustenmukaisuus	CE, WEEE- ja akkudirektiivit
Mukana toimitettavat lisävarusteet	Ei mitään, sovitinjohdot ovat lisävarusteita

Usein kysytyt kysymykset - TD00000110 MAKITA

Millaisia akkuja voin käyttää tämän akunpidikkeen kanssa?

Käytä vain Makitan Li-ion- tai Ni-MH-akkuja, jotka on lueteltu käyttöohjeessa. Muiden akkujen käyttö voi aiheuttaa tulipalon tai vammoja.

Voinko ladata älypuhelimeni tällä akunpidikkeellä?

Kyllä, USB-portti mahdollistaa pienjännitelaitteiden, kuten älypuhelimen, lataamisen. Varmista, että virtapainike on päällä.

Kuinka kiinnitän akunpidikkeen vyöhön?

Pujota hihna tarkoitettuun aukkoon ja kiristä se. Irrottaaksesi paina vapautuspainiketta samalla kun vedät ylöspäin.

Mitä teen, jos tehotason ilmaisin ei syty?

Tarkista, että akku on asetettu oikein ja että virtapainiketta pidetään painettuna, kunnes se syttyy. Jos ongelma jatkuu, akku saattaa olla tyhjentynyt.

Voinko käyttää muuta kuin Makitan akkua?

Ei, se mitätöi takuun ja aiheuttaa tulipalon, räjähdyksen tai elektrolyyttivuodon vaaran. Käytä yksinomaan alkuperäisiä Makitan akkuja.

Kuinka puhdistan akunpidikkeen?

Pyyhi lika kuivalla tai hieman saippuavedellä kostutetulla liinalla. Älä koskaan käytä liuottimia, kuten bensiiniä tai alkoholia.

Mikä on ihanteellinen latauslämpötila?

Lataa akku huoneenlämmössä 10 °C - 40 °C välillä. Älä lataa tämän alueen ala- tai yläpuolella.

Voiko akunpidikkeen korjata?

Anna kaikki korjaukset valtuutetulle Makita-huoltoliikkeelle, joka käyttää alkuperäisiä varaosia turvallisuuden takaamiseksi.

Kuinka tiedän, että akku on lukittunut kunnolla?

Aseta akku, kunnes kuulet napsahduksen. Painikkeen punaisen merkin ei pitäisi enää näkyä. Muuten se ei ole kunnolla lukittunut.

Voinko käyttää akunpidikettä lämmitettävän takin kanssa?

Kyllä, lämmitettävän vaatteen sovitinjohdolla (lisävaruste). Kytke se akunpidikkeen liitäntään.

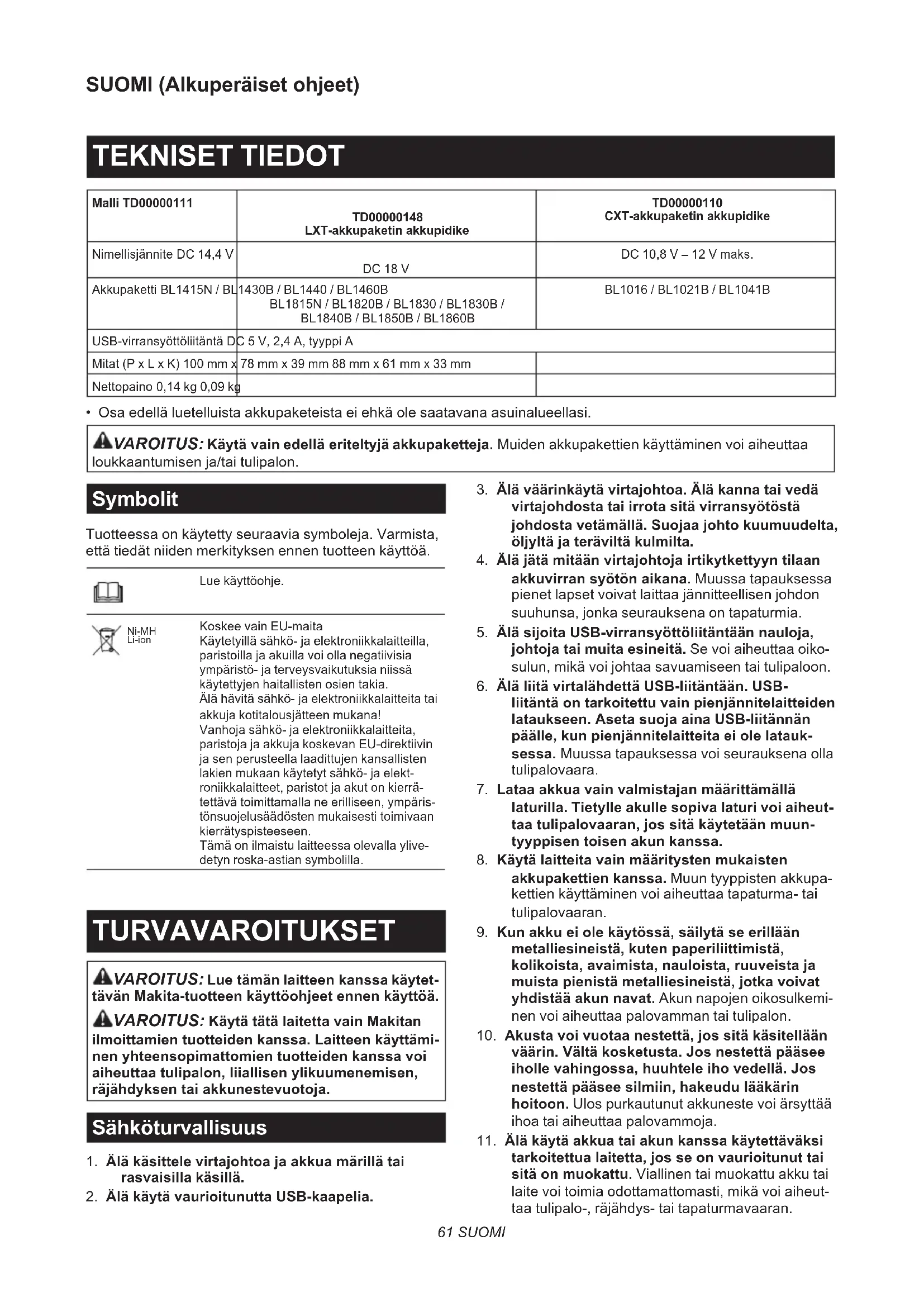

KÄYTTÖOHJE TD00000110 MAKITA

• Osa edellä luetelluista akkupaketeista ei ehkä ole saatavana asuinalueellasi.

VAROITUS: Käytä vain edellä eriteltyjä akkupaketteja. Muiden akkupakettien käyttäminen voi aiheuttaa kkaantumisen ja/tai tulipalon.

Symbolit

Tuotteessa on käytetty seuraavia symboleja. Varmista, että tiedät niiden merkityksen ennen tuotteen käyttöä.

Lue käyttöohje.

Ni-MH Li-ion

Koskee vain EU-maita

Käytetyillä sähkö- ja elektroniikkalaitteilla, paristoilla ja akuilla voi olla negatiivisia ympäristö- ja terveysvaikutuksia niissä käytettyjen haitallisten osien takia. Älä hävitä sähkö- ja elektroniikkalaitteita tai akkuja kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita, paristoja ja akkuja koskevan EU-direktiivin ja sen perusteella laadittujen kansallisten lakien mukaan käytetyt sähkö- ja elektroniikkalaitteet, paristot ja akut on kierrä-tettävä toimittamalla ne erilliseen, ympäristönsuojelusäädösten mukaisesti toimivaan kierrätyspisteeseen. Tämä on ilmaistu laitteessa olevalla ylive-detyn roska-astian symbolilla.

TURVAVAROITUKSET

VAROITUS: Lue tämän laitteen kanssa käytetän Makita-tuotteen käyttöohjeet ennen käyttöä.

VAROITUS: Käytä tätä laitetta vain Makitan oittamien tuotteiden kanssa. Laitteen käyttämi- n yhteensopimattomien tuotteiden kanssa voi euttaa tulipalon, liiallisen ylikuumenemisen, ähdyksen tai akkunestevuotoja.

Sähköturvallisuus

1. Älä käsittele virtajohtoa ja akkua märillä tai rasvaisilla käsillä.

2. Älä käytä vaurioitunutta USB-kaapelia.

3. Älä väärinkäytä virtajohtoa. Älä kanna tai vedä virtajohdosta tai irrota sitä virransyötöstä johdosta vetämällä. Suojaa johto kuumuudelta, öljyltä ja teräviltä kulmilta.

4. Älä jätä mitään virtajohtoja irtikytkettyyn tilaan akkuvirran syötön aikana. Muussa tapauksessa pienet lapset voivat laittaa jännitteellisen johdon suuhunsa, jonka seurauksena on tapaturmia.
5. Älä sijoita USB-virransyöttöliitäntään nauloja, johtoja tai muita esineitä. Se voi aiheuttaa oikosulun, mikä voi johtaa savuamiseen tai tulipaloon.
6. Älä liitä virtalähdettä USB-liitäntään. USB-liitäntä on tarkoitettu vain pienjännitelaitteiden lataukseen. Aseta suoja aina USB-liitännän päälle, kun pienjännitelaitteita ei ole latauksessa. Muussa tapauksessa voi seurauksena olla tulipalovaara.
7. Lataa akkua vain valmistajan määrittämällä laturilla. Tietylle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään muun-tyyppisen toisen akun kanssa.
8. Käytä laitteita vain määritysten mukaisten akkupakettien kanssa. Muun tyyppisten akkupakettien käyttäminen voi aiheuttaa tapaturma- tai tulipalovaaran.
9. Kun akku ei ole käytössä, säilytä se erillään metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka voivat yhdistää akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
10. Akusta voi vuotaa nestettä, jos sitä käsitellään väärin. Vältä kosketusta. Jos nestettä pääsee iholle vahingossa, huuhtele iho vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Ulos purkautunut akkuneste voi ärsyttää ihoa tai aiheuttaa palovammoja.

11. Älä käytä akkua tai akun kanssa käytettäväksi tarkoitettua laitetta, jos se on vaurioitunut tai sitä on muokattu. Viallinen tai muokattu akku tai laite voi toimia odottamattomasti, mikä voi aiheuttaa tulipalo-, räjähdys- tai tapaturmavaaran.

12. Älä altista akkupakettia tulelle tai äärimmäisille lämpötiloille. Altistus tulelle tai yli 130 °C:n lämpötiloille voi aiheuttaa räjähdyksen.

13. Noudata kaikkia latausohjeita,äläkä lataa akkupakettia ohjeissa määritettyjen lämpötilarajojen ulkopuolella. Väärin tai ohjeissa määritettyjen lämpötilarajojen ulkopuolella suoritettu lataus voi aiheuttaa akkuvaurion ja kasvattaa tulipalovaaraa.
14. Huollata tuote pätevällä korjaajalla vain alku-peräisiä vastaavia varaosia käyttämällä. Näin varmistetaan, että tuotteen turvallisuus säilyy.
15. Älä yritä muokata tai korjata laitetta tai akkupakettia muutoin kuin käyttö- ja ylläpito-ohjeissa on ohjeistettu.

Akkupakettia koskevia tärkeitä turvaohjeita

1. Ennen akun käyttöönottoa tutustu kaikkiin laturissa (1), akussa (2) ja akkukäyttöisessä tuotteessa (3) oleviin varoitusteksteihin.
2. Älä pura tai peukaloi imuria akkupakettia. Se voi johtaa tulipaloon, ylikuumenemiseen tai räjähdykseen.
3. Jos akun toiminta-aika lyhenee merkittävästi, lopeta akun käyttö. Seurauksena voi olla ylikuumeneminen, palovammoja tai jopa räjähdys.
4. Jos akkunestettä pääsee silmiin, huuhtele puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon. Akkuneste voi aiheuttaa näön menetyksen.
5. Älä oikosulje akkua.

(1) Älä koske akun napoihin millään sähköä johtavalla materiaalilla.
(2) Vältä akun oikosulkemista äläkä säilytä akkua yhdessä muiden metalliesineiden, kuten naulojen, kolikoiden ja niin edelleen kanssa.
(3) Älä aseta akkua alttiiksi vedelle tai sateelle.
Oikosulku voi aiheuttaa virtapiikin, yli-kuumentumista, palovammoja tai laitteen rikkoontumisen.

1. Älä säilytä ja käytä työkalua ja akkupakettia paikassa, jossa lämpötila voi nousta 50 °C:een (122 °F) tai korkeammaksi.
2. Älä hävitä akkua polttamalla, vaikka se olisi pahoin vaurioitunut tai täysin loppuun kulunut. Avotuli voi aiheuttaa akun räjähtämisen.
3. Älä naulaa, leikkaa, purista, heitä tai pudota akkupakettia tai iske sitä kovia esineitä vasten. Tällaiset toimet voivat johtaa tulipaloon, ylikuumenemiseen tai räjähdykseen.

4. Älä käytä viallista akkua.

5. Sisältyviä litium-ioni-akkuja koskevat vaarallisten aineiden lainsäädännön vaatimukset.
   Esimerkiksi kolmansien osapuolten huolintaliikkeiden tulee kaupallisissa kuljetuksissa noudattaa pakkaamista ja merkintöjä koskevia erityisvaatimuksia.
   Lähetettävän tuotteen valmistelu edellyttää vaarallisten aineiden asiantuntijan neuvontaa. Huomioi myös mahdollisesti yksityiskohtaisemmat kansalliset määräykset
   Akun avoimet liittimet tulee suojata teipillä tai suojuksella ja pakkaaminen tulee tehdä niin, ettei akku voi liikkua pakkauksessa.

6. Kun akkupaketti on hävitettävä, poista se laitteesta ja hävitä se turvallisesti. Hävitä akku paikallisten määräysten mukaisesti.

7. Käytä akkuja vain Makitan ilmoittamien tuotteiden kanssa. Akkujen asentaminen yhteensopimattomiin tuotteisiin voi aiheuttaa tulipalon, liiallisen ylikuumenemisen, räjähdyksen tai akkunestevuotoja.

8. Jos laitetta ei käytetä pitkään aikaan, akku on poistettava laitteesta.

9. Akkupaketin lämpötila voi käytön aikana ja sen jälkeen nousta niin kuumaksi, että se voi aiheuttaa palovammoja tai lieviä palovammoja. Käsittele kuumia akkupaketteja huolellisesti.

10. Älä kosketa työkalun liitintä välittömästi käytön jälkeen, sillä se voi olla riittävän kuuma aiheuttamaan palovammoja.

11. Älä päästä lastuja, pölyä tai maata akkupaketin liittimiin, aukkoihin ja uriin. Se voi johtaa työkalun tai akkupaketin lämpenemiseen, syttymiseen, purkautumiseen tai toimintahäiriöön, mikä voi aiheuttaa palovammoja tai vammoja.

12. Ellei työkalu tue käyttöä korkeajännitelinjojen lähellä, älä käytä akkupakettia korkeajännitelinjojen lähellä. Se voi johtaa työkalun tai akkupaketin toimintahäiriöön tai rikkoutumiseen.

13. Pidä akku poissa lasten ulottuvilta.

SÄILYTÄ NÄMÄ OHJEET.

⚠HUOMIO: Käytä vain alkuperäisiä Makita-akkuja. Muiden kuin aitojen Makita-akkujen, tai mahdollisesti muutettujen akkujen käyttö voi johtaa akun murtumiseen ja aiheuttaa tulipaloja, henkilö- ja omaisuusvahinkoja. Se mitätöi myös Makita-työkalun ja -laturin Makita-takuun.

Vihjeitä akun käyttöiän pidentämiseksi

1. Lataa akku ennen kuin se purkautuu täysin. Lopeta aina työkalun käyttö ja lataa akku, jos huomaat työkalun tehon vähenevän.
2. Älä koskaan lataa uudestaan täysin ladattua akkua. Ylilataaminen lyhentää akun käyttöikää.
3. Lataa akku huoneen lämpötilassa välillä 10 °C - 40 °C. Anna kuuman akun jäähtyä ennen lataamista.
4. Irrota akkupaketti työkalusta tai laturista, kun sitä ei käytetä.
5. Lataa akkupaketti, jos et käytä sitä pitkään aikaan (yli kuusi kuukautta).

OSIEN KUVAUS

Tätä pidikettä voidaan käyttää seuraavien Makita-tuotteiden kanssa.

▶ Kuva1

Ryhmä Tuotteen nimi Malli
A Tuuletintakki DFJ206 / DFJ	207 / DFJ210 /DFJ211 / DFJ212 / DFJ213 /DFJ214 / DFJ216 / DFJ304 /DFJ305 / DFJ310 / DFJ311 /DFJ405 / DFJ407 / DFJ410 /DFJ411 / DFJ416
	Tuuletinliivi DFV210
	Lämpötakki CJ105D / CJ106D /DCJ205 / DCJ206
	Lämpöliivi CV102D / DCV202
	Lämpöpeite CB100D / DCB200
B Tuuletintakki DFJ212A / DFJ	J213A /DFJ214A / DFJ216A /DFJ312A / DFJ416A
	Tuuletinliivi DFV210A / DFV214A /DFV215A
	Lämpöaluspaita DCX	200 / DCX201

1. Tehotason merkkivalot

Tuuletintakkia/-liiviä käytettäessä nämä ilmaisevat tehotason.

HUOMAA: Edellä määritetyn ryhmän A tuuletintakkeja/-liivejä käytettäessä tehotason 4 merkkivalo ei syty, koska näissä tuotteissa tuulettimen tehotason säätö on kolmipykäläinen.

HUOMAA: Jos käytät lämpövaatteita, vain virtatason ilmaisin 4 syttyy.

2. Virtapainike

Kytke virta päälle asettamalla akkupaketti paikalleen ja pitämällä sitten virtapainiketta painettuna, kunnes tehotason merkkivalot syttyvät.

Kun haluat vaihtaa tuuletintakin/-liivin tehotasoa virran ollessa kytkettynä, paina virtapainiketta lyhyesti.

Kun haluat kytkeä virran pois päältä, pidä virtapainiketta painettuna, kunnes tehotason merkkivalot sammuvat.

HUOMAA: Voit muuttaa lämpövaatteen lämpöasetusta painamalla vaatteen painiketta, kun vaatteeseen on kytketty virta.

3. Virtapistoke

Kytke tuotteiden kaapeli tai sovitinkaapeli.

4. Tuuletintakin/-liivin sovitinkaapeli (lisävaruste)

Käytä sovitinkaapelia edellä määritetyn ryhmän A tuotteiden kanssa.

5. Lämpövaatteen sovitinkaapeli (lisävaruste)

Käytä sovitinkaapelia edellä määritetyn ryhmän A tuotteiden kanssa.

6. Tuotteiden virtajohto

Kun käytät edellä määritetyn ryhmän A tuotteita, kytke tuuletintakkiin/-liiviin tai lämpövaatteeseen sopiva sovitinkaapeli.

Kun käytät edellä määritetyn ryhmän B tuotteita, kytke tämä akkupidikkeen virtapistokkeeseen.

HUOMAA: Pistokkeen muoto ja sijainti vaihtelee tuotteen mukaan.

7. Akkupaketti (lisävaruste)

Paina akkupaketti pidikkeen pohjaan asti niin, että kuulet sen napsahtavan paikalleen.

TOIMINTOJEN KUVAUS

Akun asentaminen ja irrottaminen

⚠HUOMIO: Pidä akkupidikkeestä ja akusta tiukasti kiinni akun asentamisen tai irrottamisen aikana. Jos akku tai akkupidike putoaa käsistäsi, ne voivat vaurioitua ja/tai aiheuttaa tapaturmia.

A. HUOMIO: Sammuta laite aina ennen akkupaketin irrottamista.

▶ Kuva2: 1. Punainen merkkivalo 2. Painike 3. Akkupaketti 4. Akkupidike

Akku liitetään paikalleen sovittamalla akun kieleke rungon uraan ja työntämällä se sitten paikalleen. Työnnä akku pohjaan asti niin, että kuulet sen napsahtavan paikalleen. Jos painikkeen yläpuolella näkyy punainen ilmaisin, akku ei ole lukkiutunut täysin paikalleen.

Irrota akku painamalla akun etupuolella olevaa painiketta ja vetämällä akku ulos akkupidikkeestä.

HUOMIO: Työnnä akku aina pohjaan asti, niin että punainen ilmaisin ei enää näy. Muussa tapauksessa akku voi pudota akkupidikkeestä ja aiheuttaa käyttäjään tai sivullisiin kohdistuvia henkilövahinkoja.

⚠️HUOMIO: Älä käytä voimaa akun asennuk-sessa. Jos akku ei asetu paikalleen helposti, se on väärässä asennossa.

Akkupidikkeen kiinnitys

Voit ripustaa akkupidikkeen vyöhösi.

Kiinnitä hihna hihnareikään ja kiinnitä akkupidike siihen sen tahattoman putoamisen välttämiseksi.

▶ Kuva3: 1. Hihnareikä

Akkupidikkeessä on liukuestetoiminto. Kun akkupidike irrotetaan vyöstä, vedä akkupidikettä ylös painamalla samanaikaisesti vapautuspainiketta.

▶ Kuva4: 1. Vapautuspainike

USB-laitteiden liitäntä

⚠HUOMIO: Liitä ainoastaan USB-virransyöttöliitännän kanssa yhteensopivia laitteita. Muussa tapauksessa voi seurauksena olla akkupidikkeen käyttöhäiriöitä.

HUOMAUTUS: Ennen USB-laitteen liittämistä akkupidikkeeseen (akulla), varmuuskopioi aina USB-laitteessa olevat tiedot. Muussa tapauksessa voi seurauksena olla tietojesi häviäminen.

HUOMAUTUS: Akkupidike ei ehkä syötä virtaa kaikille USB-laitteille.

HUOMAUTUS: Irrota USB-johto ja peitä liitäntä suojalla, kun liitäntä ei ole käytössä tai lataus on päättynyt.

Akkupidikettä (ja akkupakettia) voi käyttää USB-laitteiden ulkoisena virtalähteenä.

Avaa suoja ja liitä USB-kaapeli (ei toimiteta mukana) akkupidikkeen USB-liitäntään. Liitä kaapelin toinen pää laitteeseen. Aloita lataaminen pitämällä virtapainiketta painettuna, kunnes tehotason merkkivalot syttyvät. Lopeta lataaminen pitämällä virtapainiketta painettuna, kunnes tehotason merkkivalot sammuvat.

▶ Kuva5: 1. Suoja 2. USB-liitäntä

HUOMAA: Todellinen antovirta vaihtelee kytketyn USB-laitteen mukaan.

HUOMAA: Akkuvirtaa kulutetaan, kun virtapainike on päällä. Kytke tuote aina pois päältä käytön loputtua.

HUOMAA: Jos lataat useita USB-laitteita peräkkäin, odota noin 10 sekuntia kunkin latauksen päätyttyä ennen kuin alat ladata seuraavaa laitetta.

KUNNOSSAPITO

HUOMAUTUS: Älä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin seu- rauksena voi olla värjäytymiä, muodon vääristy- miä tai halkeamia.

HUOMAUTUS: Älä pese akkupidikettä vedellä.

— Puhdista kotelo pyyhkimällä lika, pöly, öljy, rasva jne. pois puhtaalla ja kuivalla tai saippuaveteen kostetulla ja kuivaksi väänetyllä liinalla.
— Säilytä laitetta paikassa, jossa se ei altistu äärim-mäiselle kuumuudelle, kylmyydelle tai kosteudelle.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltotyöt ja säädöt on teetettävä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttäen.

SPECIFIKĀCIJAS

Modelis TD00000111	TD00000148Akumulatoru turētājs LXT akumulatora kasetnei	TD00000110Akumulatoru turētājs CXT akumulatora kasetnei
Nominālais spriegums Līdzstrāva 14,4 VLīdzstrāva 18 V		Maks. līdzstrāva 10,8 V–12 V
Akumulatora kasetne BL1415N / BL1430B / BL1440 / BL1460BBL1815N / BL1820B / BL1830 / BL1830B /BL1840B / BL1850B / BL1860B		BL1016 / BL1021B / BL1041B
USB strāvas apgādespieslēgvieta	Līdzstrāva 5 V, 2,4 A, A tips
Izmēri (G × P × A) 100 mm x 78 mm x 39 mm 88 mm x 61 mm x 33 mm
Neto svars 0,14 kg 0,09 kg
