Loại sản phẩm	Giá đỡ pin có chức năng sạc USB
Thương hiệu	Makita
Mẫu mã	TD00000110
Mục đích sử dụng	Cấp điện cho quần áo thông gió/sưởi ấm Makita và sạc các thiết bị ngoại vi USB
Các loại pin tương thích	Pin Li-ion và Ni-MH Makita được chỉ định trong sách hướng dẫn (ví dụ: DFJ206, DFV210)
Cổng USB	Cổng USB để sạc các thiết bị điện áp thấp
Chỉ báo mức năng lượng	Có, hiển thị mức năng lượng (4 mức tùy theo sản phẩm kết nối)
Nút nguồn	Có, để bật/tắt và thay đổi mức
Gắn vào thắt lưng	Có, với lỗ để dây đeo và nút mở khóa chống rơi
Chức năng chống rơi	Có, nút mở khóa để tháo ra an toàn
Cáp chuyển đổi cho áo thông gió	Phụ kiện tùy chọn
Cáp chuyển đổi cho quần áo sưởi ấm	Phụ kiện tùy chọn
Nhiệt độ sạc khuyến nghị	10 °C đến 40 °C
Bảo quản	Tránh nhiệt độ khắc nghiệt, độ ẩm và bụi bẩn
Bảo dưỡng	Lau sạch bằng vải khô hoặc hơi ẩm; không sử dụng dung môi
An toàn	Chỉ sử dụng với pin Makita; không được làm ngắn mạch; tuân thủ các hướng dẫn an toàn
Tuân thủ	CE, chỉ thị WEEE và pin
Phụ kiện đi kèm	Không có, cáp chuyển đổi là tùy chọn

Câu hỏi thường gặp - TD00000110 MAKITA

Tôi có thể sử dụng loại pin nào với giá đỡ pin này?

Chỉ sử dụng pin Makita Li-ion hoặc Ni-MH được liệt kê trong sách hướng dẫn. Sử dụng pin khác có thể gây cháy hoặc thương tích.

Tôi có thể sạc điện thoại thông minh của mình bằng giá đỡ pin này không?

Có, cổng USB cho phép sạc các thiết bị điện áp thấp như điện thoại thông minh. Đảm bảo nút nguồn đã được bật.

Làm thế nào để gắn giá đỡ pin vào thắt lưng của tôi?

Luồn dây đeo qua lỗ được thiết kế và siết chặt. Để tháo ra, nhấn nút mở khóa đồng thời kéo lên trên.

Tôi nên làm gì nếu chỉ báo mức năng lượng không sáng?

Kiểm tra pin đã được lắp đúng và nút nguồn được giữ cho đến khi sáng. Nếu vấn đề vẫn tiếp diễn, pin có thể đã hết.

Tôi có thể sử dụng pin không phải Makita không?

Không, điều này sẽ làm mất bảo hành và gây nguy cơ cháy nổ hoặc rò rỉ chất điện phân. Chỉ sử dụng pin Makita chính hãng.

Làm thế nào để vệ sinh giá đỡ pin?

Lau sạch bụi bẩn bằng vải khô hoặc hơi ẩm với nước xà phòng. Không bao giờ sử dụng dung môi như xăng hoặc cồn.

Nhiệt độ lý tưởng để sạc là bao nhiêu?

Sạc pin ở nhiệt độ phòng từ 10 °C đến 40 °C. Không sạc dưới hoặc trên khoảng này.

Giá đỡ pin có thể được sửa chữa không?

Giao mọi việc sửa chữa cho trung tâm được ủy quyền của Makita sử dụng phụ tùng thay thế chính hãng để đảm bảo an toàn.

Làm thế nào để biết pin đã được khóa chặt?

Lắp pin cho đến khi nghe tiếng tách. Dấu đỏ trên nút không còn nhìn thấy. Nếu không, pin chưa được khóa chặt.

Tôi có thể sử dụng giá đỡ pin với áo sưởi ấm không?

Có, với cáp chuyển đổi cho quần áo sưởi ấm (phụ kiện tùy chọn). Cắm nó vào cổng của giá đỡ pin.

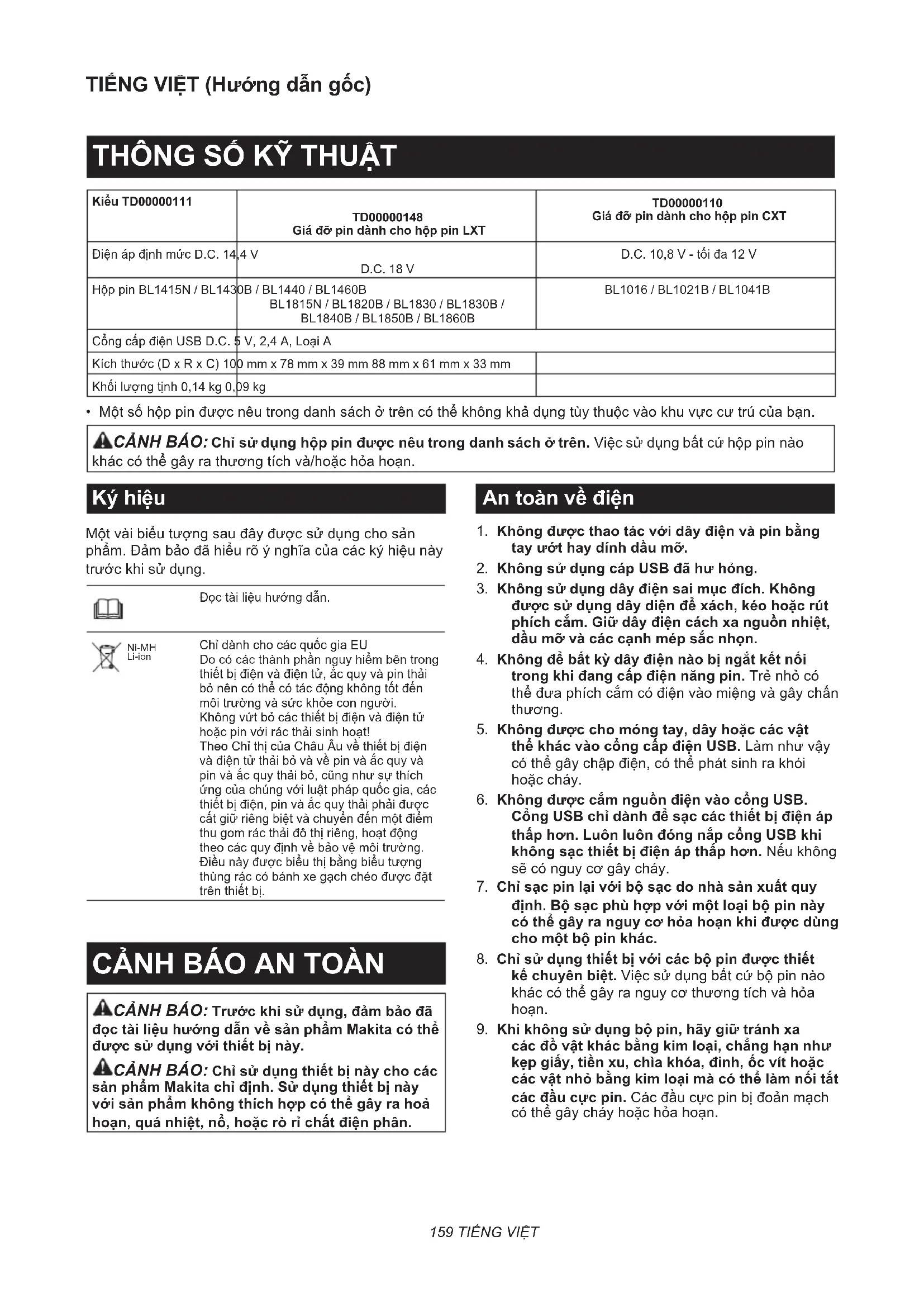

HƯỚNG DẪN NGƯỜI DÙNG TD00000110 MAKITA

Kiểu TD00000111	TD00000148Giá dỡ pin dành cho hộp pin LXT	TD00000110Giá dỡ pin dành cho hộp pin CXT
Điện áp định mức D.C. 14,4 V	D.C. 18 V	D.C. 10,8 V - tối đa 12 V
Hộp pin BL1415N / BL1430B / BL1440 / BL1460BBL1815N / BL1820B / BL1830 / BL1830B /BL1840B / BL1850B / BL1860B		BL1016 / BL1021B / BL1041B
Cổng cấp điện USB D.C. 5 V, 2,4 A, Loại A
Kích thước (D x R x C) 100 mm x 78 mm x 39 mm 88 mm x 61 mm x 33 mm
Khối lượng tỉnh 0,14 kg 0,09 kg

• Một số hộp pin được nêu trong danh sách ở trên có thể không khả dụng tùy thuộc vào khu vực cư trú của bạn.

CẢNH BÁO: Chỉ sử dụng hộp pin được nêu trong danh sách ở trên. Việc sử dụng bất cứ hộp pin nào khác có thể gây ra thương tích và/hoặc hòa hoạn.

Ký hiệu

Một vải biểu tượng sau đây được sử dụng cho sản phẩm. Đảm bảo đã hiểu rõ ý nghĩa của các ký hiệu này trước khi sử dụng.

Đọc tài liệu hướng dẫn.

Ni-MH Li-ion

Chỉ dành cho các quốc gia EU Do có các thành phần nguy hiểm bên trong thiết bị điện và điện tử, ắc quy và pin thải bỏ nên có thể có tác động không tốt đến môi trường và sức khỏe con người. Không vứt bỏ các thiết bị điện và điện tử hoặc pin với rác thải sinh hoạt! Theo Chỉ thị của Châu Âu về thiết bị điện và điện tử thải bỏ và về pin và ắc quy và pin và ắc quy thải bỏ, cũng như sự thích ứng của chúng với luật pháp quốc gia, các thiết bị điện, pin và ắc quy thải phải được cất giữ riêng biệt và chuyển đến một điểm thu gom rác thải đô thị riêng, hoạt động theo các quy định về bảo vệ môi trường. Điều này được biểu thị bằng biểu tượng thùng rác có bánh xe gạch chéo được đặt trên thiết bị.

CẢNH BÁO AN TOÀN

⚠ CẢNH BÁO: Trước khi sử dụng, đảm bảo đã dọc tài liệu hướng dẫn về sản phẩm Makita có thể được sử dụng với thiết bị này.

CẢNH BÁO: Chỉ sử dụng thiết bị này cho các sản phẩm Makita chỉ định. Sử dụng thiết bị này với sản phẩm không thích hợp có thể gây ra hoà hoàn, quá nhiệt, nổ, hoặc rò rì chất diện phân.

An toàn về điện

1. Không được thao tác với dây điện và pin bằng tay ướt hay dính dầu mỡ.
2. Không sử dụng cáp USB đã hư hỏng.
3. Không sử dụng dây điện sai mục đích. Không được sử dụng dây điện để xách, kéo hoặc rút phích cấm. Giữ dây điện cách xa nguồn nhiệt, dầu mỡ và các cạnh mép sắc nhọn.
4. Không đề bắt kỳ dây điện nào bị ngắt kết nối trong khi đang cấp điện năng pin. Trẻ nhỏ có thể đưa phích cấm có điện vào miệng và gây chấn thương.
5. Không được cho móng tay, dây hoặc các vật thể khác vào công cấp điện USB. Làm như vậy có thể gây chấp điện, có thể phát sinh ra khói hoặc cháy.
6. Không được cắm nguồn điện vào cổng USB. Cổng USB chỉ dành để sạc các thiết bị điện áp thấp hơn. Luôn luôn đóng nắp cổng USB khi không sạc thiết bị điện áp thấp hơn. Nếu không sẽ có nguy cơ gây cháy.
7. Chỉ sạc pin lại với bộ sạc do nhà sản xuất quy định. Bộ sạc phù hợp với một loại bộ pin này có thể gây ra nguy cơ hòa hoạn khi được dùng cho một bộ pin khác.
8. Chỉ sử dụng thiết bị với các bộ pin được thiết kế chuyên biệt. Việc sử dụng bất cứ bộ pin nào khác có thể gây ra nguy cơ thương tích và hỏa hoạn.

9. Khi không sử dụng bộ pin, hãy giữ tránh xa các đồ vật khác bằng kim loại, chằng hạn như kép giấy, tiền xu, chia khóa, dinh, óc vít hoặc các vật nhỏ bằng kim loại mà có thể làm nối tất các đầu cực pin. Các đầu cực pin bị đoàn mạch có thể gây cháy hoặc hóa hoàn.

10. Trong điều kiện sử dụng quá mức, pin có thể bị chảy nước; hãy tránh tiếp xúc. Nếu vô tinh tiếp xúc với pin bị chảy nước, hãy rửa sạch bằng nước. Nếu dung dịch từ pin tiếp xúc với mắt, cần đi khám bác sĩ thêm. Dung dịch chảy ra từ pin có thể gây rất da hoặc bồng.

11. Không sử dụng pin hoặc thiết bị cần sử dụng với pin nếu chúng bị hư hỏng hoặc bị sửa đổi. Pin hoặc thiết bị bị hư hỏng hoặc bị sửa đổi có thể hành động theo cách không thể đoán trước dẫn đến cháy, nổ hoặc nguy cơ chấn thương.
12. Không đề bộ pin tiếp xúc với lửa hoặc nhiệt độ quá cao. Tiếp xúc với lửa hoặc nhiệt độ trên 130 °C có thể gây ra cháy nổ.
13. Làm theo tất cả hướng dẫn sạc pin và không được sạc bộ pin vượt giới hạn nhiệt độ quy định trong hướng dẫn. Sạc pin không đúng hoặc ở nhiệt độ vượt giới hạn nhiệt độ có thể gây hư hỏng cho pin và làm tăng nguy cơ cháy.
14. Hấy để nhân viên sửa chữa đủ trình độ thực hiện việc bảo trì và chỉ sử dụng các bộ phận thay thế đồng nhất. Việc này sẽ đảm bảo duy trì được độ an toàn của sản phẩm.
15. Không sửa đổi hoặc có sửa chữa thiết bị hay bộ pin ngoại trừ trường hợp được thể hiện trong hướng dẫn sử dụng và bảo quản.

Hướng dẫn quan trọng về an toàn dành cho hộp pin

1. Trước khi sử dụng hộp pin, hãy đọc kỹ tất cả các hướng dẫn và dấu hiệu cảnh báo trên (1) bộ sạc pin, (2) pin và (3) sản phẩm sử dụng pin.
2. Không tháo rời hoặc làm thay đổi hợp pin. Việc này có thể dẫn đến hòa hoạn, quá nhiệt hoặc nổ.
3. Nếu thời gian vận hành ngắn hơn quá mức, hãy ngừng vận hành ngay lập tức. Điều này có thể dẫn đến rủi ro quá nhiệt, có thể gây bòng và thập chí là nổ.
4. Nếu chất điện phân rơi vào mắt, hãy rửa sạch bằng nước sạch và đến cơ sở y tế ngay lập tức. Chất này có thể khiển bạn giảm thị lực.
5. Không để hộp pin ở tình trạng đoàn mạch:

(1) Không chạm vào cực pin bằng vật liệu dẫn điện.
(2) Tránh cất giữ hộp pin trong hộp có các vật kim loại khác như đinh, tiền xu, v.v...
(3) Không được đề hộp pin tiếp xúc với nước hoặc mưa.

Đoàn mạch pin có thể gây ra dòng điện lớn, quá nhiệt, có thể gây bông và thập chí là hồng hóc.

1. Không cắt giữ cũng như sử dụng dụng cụ và hộp pin ở nơi nhiệt độ có thể lên tới hoặc vượt quá 50 °C (122 °F).
2. Không đốt hộp pin ngay cả khi hộp pin đã bị hư hại nặng hoặc hư hồng hoàn toàn. Hộp pin có thể nổ khi tiếp xúc với lửa.
3. Không đóng dinh, cắt, nghiền nát, ném, làm roi hộp pin hoặc va vật cứng vào hộp pin. Làm như thế có thể dẫn đến hòa hoạn, quá nhiệt hoặc nổ.

4. Không sử dụng pin đã hòng.

5. Pin nén lithium-ion là đối tượng có yêu cầu bắt buộc theo Luật Hàng hoá Nguy hiểm.

Đối với vận tải thương mại, ví dụ như vận tải do bên thứ ba, đại lý giao nhận, thì yêu cầu đặc biệt về đóng gói và nhãn ghi phải được giám sát. Để chuẩn bị cho mặt hàng cần vận chuyển, cần phải tham khảo ý kiến chuyên gia về vật liệu nguy hiểm. Nếu được, vui lòng tuân thủ các quy định quốc gia chi tiết hơn.

Buộc hoặc niêm phong các tiếp điểm mở và đóng gói pin theo cách đó để nó không thể di chuyển trong bao bì.

1. Khi vứt bò hộp pin, hấy tháo chúng khởi dụng cụ và thải bò ở nơi an toàn. Phải tuân thủ theo các quy định của địa phương liên quan đến việc thải bò pin.
2. Chỉ sử dụng pin cho các sản phẩm Makita chỉ định. Lắp pin vào sản phẩm không thích hợp có thể gây ra hoả hoạn, quá nhiệt, nổ, hoặc rò chất điện phân.
3. Nếu dụng cụ không được sử dụng trong một thời gian dài, cần phải tháo pin ra khởi dụng cụ.
4. Trong và sau khi sử dụng, hộp pin có thể bị nóng, có thể gây bông hoặc bông ở nhiệt độ thấp. Chú ý xử lý hộp pin nóng.
5. Không chạm vào điện cực của dụng cụ ngay sau khi sử dụng vì điện cực đủ nóng để gây bòng.
6. Không để vụn bào, bụi hoặc đất bám vào các điện cực, lỗ và rãnh của hộp pin. Điều này có thể làm nóng, bắt lửa, nổ và gây trực trạc cho dụng cụ hoặc hộp pin, dẫn đến bồng hoặc thương tích cá nhân.
7. Trừ khi dụng cụ hỗ trợ sử dụng gần đường dây điện cao thể, không sử dụng hợp pin gần đường dây điện cao thể. Việc này có thể dẫn đến trực trắc hoặc hỏng hóc dụng cụ hay hợp pin.
8. Giữ pin tránh xa trẻ em.

LU'U GIỮ CÁC HƯỚNG DẮN NÀY.

▲ THẦN TRỌNG: Chỉ sử dụng pin Makita chính hăng. Việc sử dụng pin không chính hăng Makita, hoặc pin đã được sửa đổi, có thể dẫn đến nổ pin gây ra cháy, thương tích và thiệt hại cá nhân. Nó cũng sẽ làm mất hiệu lực bảo hành của Makita dành cho dụng cụ của Makita và bộ sạc.

Mẹo duy trì tuổi thọ tối đa cho pin

1. Sạc hộp pin trước khi pin bị xà diện hoàn toàn. Luôn dùng việc vận hành dụng cụ và sạc pin khi bạn nhận thấy công suất dụng cụ bị giảm.
2. Không được phép sạc lại một hợp pin đã được sạc đầy. Sạc quá mức sẽ làm giảm tuổi thọ của pin.
3. Sạc pin ở nhiệt độ phòng 10°C - 40°C. Để cho hộp pin nóng người lại đàn trước khi sạc pin.

4. Khi không sử dụng hộp pin, hãy tháo hộp pin ra khởi dụng cụ hoặc bộ sạc.

5. Sạc pin sáu tháng một lần nếu bạn không sử dụng dụng cụ trong một thời gian dài (hơn sáu tháng).

MÔ TẢ CÁC BỘ PHẠN

Có thể sử dụng giá đỡ này cho các sản phẩm Makita sau đây.

▶ Hình1

Nhóm Tên sản phẩm Kiểu
A Ảo khoác dài taylàm mát		DFJ206 / DFJ207 / DFJ210 /DFJ211 / DFJ212 / DFJ213 /DFJ214 / DFJ216 / DFJ304 /DFJ305 / DFJ310 / DFJ311 /DFJ405 / DFJ407 / DFJ410 /DFJ411 / DFJ416

1. Đèn chỉ báo mức công suất

Khi sử dụng áo khoác/áo gì lê gắn quạt, mức công suất sẽ được hiển thị.

LU'U Ý: Nếu bạn sử dụng áo khoác/áo gì lê gắn quạt trong nhóm A được liệt kê ở trên, đèn chỉ báo mức công suất 4 sẽ không sáng lên vì các bộ phận quạt của áo sử dụng điều khiển 3 bước.

LU'U Ý: Nếu bạn sử dụng quản áo làm ẩm, chỉ có đèn chỉ báo mức công suất 4 sẽ sáng lên.

2. Nút nguồn

Để bạt, lắp hộp pin vào rời nhân và giữ nút nguồn cho đến khi đèn chỉ báo mức công suất sáng lên. Để thay đổi mức công suất của áo khoác/áo gi lệ gắn quạt, nhân nhanh nút nguồn khi bạt nguồn. Để tất, hãy nhân và giữ nút nguồn cho đến khi đèn chỉ báo mức công suất tất.

LU'U Ý: Để thay đổi độ ấm của quản áo làm ấm, hấy nhân nút trên quản áo làm ấm khi được cấp điện.

3. Ô cắm điện

Kết nối cáp từ sản phẩm hoặc cáp chuyển đổi.

4. Cáp chuyển đổi cho áo khoác/áo gì lê gắn quạt (phụ kiện tùy chọn)

Sử dụng cáp chuyển đổi khi sử dụng các sản phẩm thuộc nhóm A được liệt kê ở trên.

5. Cáp chuyển đổi cho quản áo làm ấm (phụ kiện tùy chọn)

Sử dụng cáp chuyển đổi khi sử dụng các sản phẩm thuộc nhóm A được liệt kê ở trên.

6. Dây nguồn của sản phẩm

Đối với các sản phẩm thuộc nhóm A được liệt kê ở trên, hãy kết nối cáp chuyển đổi phù hợp cho áo khoác dài tay/áo khoác không tay làm mát hoặc quản áo làm ấm. Đối với các sản phẩm thuộc nhóm B được liệt kê ở trên, hãy kết nối với ổ cắm điện của giá đỡ pin.

LU'U Ý: Hình dạng và vị trí của ổ cắm sẽ khác nhau tùy thuộc vào sản phẩm của bạn.

7. Hộp pin (phụ kiện tùy chọn)

Lắp hộp pin vào giá đỡ hết mức cho đến khi nó khóa đúng vào vị trí với một tiếng tách nhỏ.

MÔ TẢ CHÚC NĂNG

Lắp hoặc tháo hộp pin

THẠN TRỘNG: Giữ giá đỡ pin và hộp pin thật chắc khi lắp hoặc tháo hộp pin. Không giữ giá đỡ pin và hộp pin thật chắc có thể khiển chúng trượt khởi tay và làm hư hỏng giá đỡ pin và hộp pin và/hoặc gây thương tích cá nhân.

THĂN TRỌNG: Luôn tất thiết bị trước tháo hộp pin.

▶ Hình2: 1. Đèn chỉ báo màu đỏ 2. Nút 3. Hộp pin 4. Giá đỡ pin

Để lắp hộp pin, đặt thẳng hàng phần chốt nhỏ ra của hộp pin vào phần rãnh nằm trên vỏ và trượt hộp pin vào vị trí. Lắp hộp pin vào hết mức cho đến khi nó khóa đúng vào vị trí với một tiếng tách nhỏ. Nếu bạn vẫn còn nhìn thấy đèn chỉ báo màu đồ ở mặt trên của nút, điều đó có nghĩa là chốt vẫn chưa được khóa hoàn toàn.

Để tháo hộp pin, vừa trượt pin ra khởi giá đỡ pin vừa nhân nút ở phía trước hộp pin.

THẦN TRỘNG: Luôn lắp hợp pin khớp hoàn toàn vào vị trí cho đến khi không thể nhìn thấy đèn chỉ báo màu đỏ. Nếu không hợp pin có thể vô tình rơi ra khởi giá đỡ pin, gây ra thương tích cho bạn hoặc người xung quanh bạn.

THẠN TRỌNG: Không được dùng sức để lắp hợp pin. Nếu hợp pin không nhẹ nhàng trượt vào vị trí, có nghĩa là pin vẫn chưa được lắp đúng.

Gắn giá dỗ pin

Bạn có thể treo giá đỡ pin trên dây thất lượng của bạn. Để ngăn giá đỡ pin vô ý bị rơi, hãy gắn dây đeo bằng lỗ xò dây đeo và thất chặt nó.

▶ Hình3: 1. Lỗ xở dây đeo

Giá dỗ pin có chức năng chống roi. Khi tháo giá dỗ pin khởi thất lưng, hãy vừa kéo giá dỗ pin lên vừa nhân nút mờ khóa.

▶ Hình4: 1. Nút mở khóa

Kết nối thiết bị USB

▲THẦN TRỌNG: Chỉ kết nối những thiết bị tương thích với công cấp điện USB. Không làm như vậy có thể làm hồng giá dỡ pin.

CHÚ Ý: Trước khi kết nối thiết bị USB với giá dỡ pin (có pin), luôn luôn sao lưu dữ liệu trên thiết bị USB. Không làm như vậy có thể gây mất dữ liệu của bạn.

CHÚ Ý: Giá đỡ pin có thể không cấp điện năng cho một số thiết bị USB.

CHÚ Ý: Khi không sử dụng hoặc sau khi sạc, hãy tháo cáp USB và đóng nắp.

Giá dỡ pin (có hộp pin) có thể đóng vai trò làm nguồn cung cấp điện năng ngoài cho các thiết bị USB.

Mở nắp và cắm cáp USB (không đi kèm) vào cổng USB của giá đỡ pin. Sau đó nối đầu còn lại của dây cáp với thiết bị. Để bắt đầu sạc, nhân và giữ nút nguồn cho đến khi đèn chỉ báo mức công suất sáng lên. Để ngừng sạc, nhân và giữ nút nguồn cho đến khi đèn chỉ báo mức công suất tắt.

▶ Hình5: 1. Nắp che 2. Công USB

LU'U Ý: Dòng điện đầu ra thực tế sẽ khác nhau tùy thuộc vào thiết bị USB cần kết nối.

LU'U Ý: Năng lượng pin bị tiêu thụ trong khi nút nguồn bột. Hấy luôn tất công tắc khi không sử dụng.

LUU Ý: Khi sạc nhiều thiết bị USB liên tiếp, chờ khoảng 10 giây sau khi thiết bị trước hoàn tất sạc trước khi bắt đầu sạc thiết bị tiếp theo.

BẢO TRÌ

CHÚ Ý: Không bao giờ dùng xăng, ét xăng, dung môi, còn hoặc hóa chất tương tự. Có thể xây ra hiện tương mất màu, biến dạng hoặc nứt vỡ.

CHÚ Ý: Không rửa giá đỡ pin với nước.

— Lau sạch vết bản, bụi, dầu, mỡ, v.v... trên vỏ bằng vải khô sạch hoặc vải những vào nước xà phòng và vất khô.
— Giữ thiết bị ở nơi không quá nóng, quá lạnh hoặc quá ẩm ướt.

Để đảm bảo ĐỘ AN TOÀN và ĐỘ TIN CẠY của sản phẩm, việc sửa chữa hoặc bất cứ thao tác bảo trì, điều chỉnh nào đều phải được thực hiện bởi các Trung tâm Dịch vụ Nhà máy hoặc Trung tâm được Makita Ủy quyền và luôn sử dụng các phụ tùng thiết bị thay thế của Makita.
