Tipo di prodotto	Portabatteria con funzione di ricarica USB
Marca	Makita
Modello	TD00000110
Utilizzo previsto	Alimentare indumenti ventilati/riscaldanti Makita e caricare dispositivi USB
Tipi di batteria compatibili	Batterie Li-ion e Ni-MH Makita specificate nel manuale (es. DFJ206, DFV210)
Uscita USB	Porta USB per carica di dispositivi a bassa tensione
Indicatore del livello di potenza	Sì, mostra il livello di potenza (4 livelli in base al prodotto collegato)
Pulsante di accensione	Sì, per accendere/spegnere e cambiare livello
Fissaggio alla cintura	Sì, con foro per cintura e pulsante di sblocco anticaduta
Funzione anticaduta	Sì, pulsante di sblocco per rimozione sicura
Cavo adattatore per giacca ventilata	Accessorio opzionale
Cavo adattatore per indumento riscaldante	Accessorio opzionale
Temperatura di carica consigliata	10 °C a 40 °C
Conservazione	Evitare temperature estreme, umidità e polvere
Manutenzione	Pulire con un panno asciutto o leggermente umido; non utilizzare solventi
Sicurezza	Utilizzare solo con batterie Makita; non cortocircuitare; seguire le istruzioni di sicurezza
Conformità	CE, direttiva RAEE e batterie
Accessori forniti	Nessuno, i cavi adattatori sono opzionali

Domande frequenti - TD00000110 MAKITA

Quali tipi di batteria posso utilizzare con questo portabatteria?

Utilizzare solo le batterie Makita Li-ion o Ni-MH elencate nel manuale. L'uso di altre batterie può provocare incendi o lesioni.

Posso caricare il mio smartphone con questo portabatteria?

Sì, la porta USB consente di caricare dispositivi a bassa tensione come uno smartphone. Assicurarsi che il pulsante di accensione sia acceso.

Come fissare il portabatteria alla cintura?

Far passare una cintura nel foro previsto e stringerla. Per rimuoverlo, premere il pulsante di sblocco tirando verso l'alto.

Cosa fare se l'indicatore del livello di potenza non si accende?

Controllare che la batteria sia inserita correttamente e che il pulsante di accensione sia tenuto premuto fino all'accensione. Se il problema persiste, la batteria potrebbe essere scarica.

Posso utilizzare una batteria non Makita?

No, ciò annulla la garanzia e presenta rischi di incendio, esplosione o perdita di elettrolita. Utilizzare esclusivamente batterie Makita originali.

Come pulire il portabatteria?

Rimuovere lo sporco con un panno asciutto o leggermente imbevuto di acqua saponata. Non utilizzare mai solventi come benzina o alcol.

Qual è la temperatura ideale per la carica?

Caricare la batteria a una temperatura ambiente tra 10 °C e 40 °C. Non caricare al di sotto o al di sopra di questo intervallo.

Il portabatteria può essere riparato?

Affidare qualsiasi riparazione a un centro autorizzato Makita che utilizzi ricambi originali per garantire la sicurezza.

Come sapere se la batteria è ben bloccata?

Inserire la batteria fino a sentire un clic. Il segno rosso sul pulsante non deve più essere visibile. Altrimenti, non è bloccata correttamente.

Posso utilizzare il portabatteria con una giacca riscaldante?

Sì, con il cavo adattatore per indumento riscaldante (accessorio opzionale). Collegarlo alla presa del portabatteria.

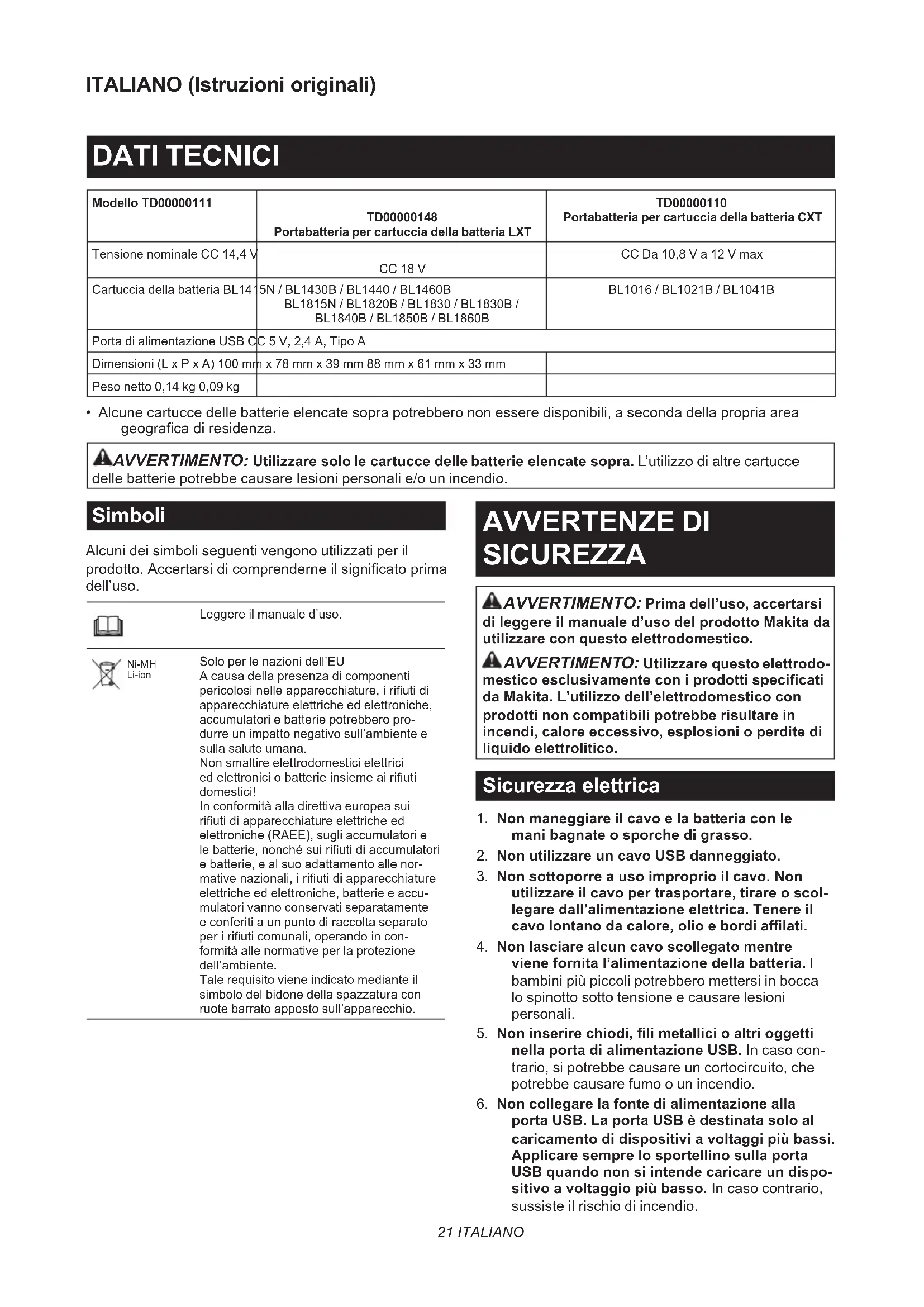

MANUALE UTENTE TD00000110 MAKITA

Modello TD00000111	TD00000148 Portabatteria per cartuccia della batteria LXT	TD00000110 Portabatteria per cartuccia della batteria CXT
Tensione nominale CC 14,4 V	CC 18 V	CC Da 10,8 V a 12 V max
Cartuccia della batteria BL141	5N / BL1430B / BL1440 / BL1460B BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B	BL1016 / BL1021B / BL1041B
Porta di alimentazione USB CC 5 V, 2,4 A, Tipo A
Dimensioni (L x P x A) 100 mm	x 78 mm x 39 mm 88 mm x 61 mm x 33 mm
Peso netto 0,14 kg 0,09 kg

• Alcune cartucce delle batterie elencate sopra potrebbero non essere disponibili, a seconda della propria area geografica di residenza.

⚠AVVERTIMENTO: Utilizzare solo le cartucce delle batterie elencate sopra. L'utilizzo di altre cartucce delle batterie potrebbe causare lesioni personali e/o un incendio.

Simboli

Alcuni dei simboli seguenti vengono utilizzati per il prodotto. Accertarsi di comprenderne il significato prima dell'uso.

Leggere il manuale d'uso.

Ni-MH Li-ion

Solo per le nazioni dell'EU

A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.

Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.

Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

AVVERTENZE DI SICUREZZA

⚠ AVVERTIMENTO: Prima dell'uso, accertarsi di leggere il manuale d'uso del prodotto Makita da utilizzare con questo elettrodomestico.

AVVERTIMENTO: Utilizzare questo elettrodomestico esclusivamente con i prodotti specificati da Makita. L'utilizzo dell'elettrodomestico con prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.

Sicurezza elettrica

1. Non maneggiare il cavo e la batteria con le mani bagnate o sporche di grasso.
2. Non utilizzare un cavo USB danneggiato.
3. Non sottoporre a uso improprio il cavo. Non utilizzare il cavo per trasportare, tirare o scollegare dall'alimentazione elettrica. Tenere il cavo lontano da calore, olio e bordi affilati.
4. Non lasciare alcun cavo scollegato mentre viene fornita l'alimentazione della batteria. I bambini più piccoli potrebbero mettersi in bocca lo spinotto sotto tensione e causare lesioni personali.
5. Non inserire chiodi, fili metallici o altri oggetti nella porta di alimentazione USB. In caso contrario, si potrebbe causare un cortocircuito, che potrebbe causare fumo o un incendio.

6. Non collegare la fonte di alimentazione alla porta USB. La porta USB è destinata solo al caricamento di dispositivi a voltaggi più bassi. Applicare sempre lo sportellino sulla porta USB quando non si intende caricare un dispositivo a voltaggio più basso. In caso contrario, sussiste il rischio di incendio.

7. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie idoneo per un tipo di batteria potrebbe creare un rischio di incendio, se utilizzato con una batteria di tipo diverso.

8. Utilizzare gli elettrodomestici esclusivamente con le batterie specificamente designate. L'utilizzo di qualsiasi altra batteria potrebbe creare un rischio di lesioni personali e di incendio.
9. Quando la batteria non è in uso, tenerla lon-tana da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero fare contatto tra terminali diversi. Il cortocircuito dei terminali della batteria può causare ustioni o incendi.
10. In condizioni di uso improprio, la batteria potrebbe emettere un liquido: evitare il contatto con tale liquido. Qualora si verifichi un contatto accidentale con il liquido, lavare abbondantemente con acqua. Qualora il liquido entri in contatto con gli occhi, richiedere anche assistenza medica. Il liquido espulso dalla batteria può causare irritazioni o ustioni.
11. Non utilizzare una batteria o l'elettrodomestico da utilizzare insieme alla batteria, qualora siano stati danneggiati o modificati. Batterie o elettrodomestici danneggiati o modificati potrebbero mostrare un comportamento imprevedibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.
12. Non esporre una batteria al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori ai 130 °C potrebbe causare un'esplosione.
13. Attenersi a tutte le istruzioni relative alla carica e non caricare la batteria al di fuori della gamma di temperature specificata nelle istruzioni. Una carica inappropriata o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e incrementare il rischio di incendio.
14. Per l'assistenza tecnica, rivolgersi a un riparatore qualificato che utilizzi solo pezzi di ricambio identici. In tal modo, si garantisce che la sicurezza del prodotto venga preservata.
15. Non modificare né tentare di riparare l'e-lettrodomestico o la batteria, tranne per quanto indicato nelle istruzioni per l'uso e la manutenzione.

Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.

2. Non smantellare né manomettere la cartuccia della batteria. In caso contrario, si potrebbe causare un incendio, calore eccessivo o un'esplosione.

3. Qualora il tempo di utilizzo si riduca eccessivamente, interrompere immediatamente l'utilizzo dell'utensile. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili ustioni e persino un'esplosione.

4. Qualora l'elettrolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità può risultare nella perdita della vista.

5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con alcun materiale conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contenitore insieme ad altri oggetti metallici quali chiodi, monete, e così via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, un surriscaldamento, possibili ustioni e persino un guasto.

1. Non conservare e utilizzare l'utensile e la cartuccia della batteria in ubicazioni in cui la temperatura possa raggiungere o superare i 50°C.

2. Non incenerire la cartuccia della batteria anche qualora sia gravemente danneggiata o completamente esaurita. La cartuccia della batteria può esplodere se a contatto con il fuoco.

3. Non inchiodare, tagliare, schiacciare, lanciare o far cadere la cartuccia della batteria, né farla urtare con forza contro un oggetto duro. Questi comportamenti potrebbero risultare in un incendio, calore eccessivo o un'esplosione.

4. Non utilizzare una batteria danneggiata.

5. Le batterie a ioni di litio contenute sono soggette ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation). Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta. Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazionali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all'interno dell'imballaggio.

6. Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.

7. Utilizzare le batterie esclusivamente con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.

8. Se l'utensile non viene utilizzato per un periodo di tempo prolungato, la batteria deve essere rimossa dall'utensile.

9. Durante e dopo l'uso, la cartuccia della batteria potrebbe assorbire calore, che può causare ustioni o ustioni a bassa temperatura. Fare attenzione a come si maneggiano le cartucce delle batterie estremamente calde.

10. Non toccare i terminali dell'utensile subito dopo l'uso, in quanto potrebbero diventare estremamente caldi al punto da causare ustioni.
11. Evitare di far incastrare schegge, polveri o terreno nei terminali, nei fori e nelle scanalature della cartuccia della batteria. In caso contrario, l'utensile o la cartuccia della batteria potrebbero riscaldarsi, prendere fuoco, scoppiare o guastarsi, causando ustioni o lesioni personali.
12. A meno che l'utensile supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. In caso contrario, si potrebbe causare un malfunzionamento o la rottura dell'utensile o della cartuccia della batteria.
13. Tenere la batteria lontana dai bambini.

CONSERVARE LE PRESENTI ISTRUZIONI.

ATTENZIONE: Utilizzare solo batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'utensile e il caricabatterie Makita.

Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di utilizzare l'utensile e caricare la cartuccia della batteria quando si nota che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la vita utile della batteria.
3. Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10 °C e 40 °C. Lasciar raffreddare una cartuccia della batteria prima di caricarla.
4. Quando non si utilizza la cartuccia della batteria, rimuoverla dall'utensile o dal caricabatterie.
5. Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolungato (più di sei mesi).

DESCRIZIONE DELLE PARTI

Questo supporto può venire utilizzato per i prodotti Makita seguenti.

▶ Fig.1

Gruppo	Nome prodotto Modello
A Giacca ventilata DFJ206 /		DFJ207 / DFJ210 /DFJ211 / DFJ212 / DFJ213 /DFJ214 / DFJ216 / DFJ304 /DFJ305 / DFJ310 / DFJ311 /DFJ405 / DFJ407 / DFJ410 /DFJ411 / DFJ416
		Giubbottoventilato DFV210
		Giaccariscaldata CJ105D / CJ106D /DCJ205 / DCJ206
		Giubbottoviscaldata CV102D / DCV202
		Copertariscaldata CB100D / DCB200
B Giacca ventilata DFJ212A /		DFJ213A /DFJ214A / DFJ216A /DFJ312A / DFJ416A
		Giubbottoventilato DFV210A / DFV214A /DFV215A
		Maglia baselayerriscaldata DCX200 / DCX201

1. Indicatore del livello di potenza

Quando si utilizzano una giacca o un giubbotto ventilati, viene visualizzato il livello di potenza.

NOTA: Se si utilizzano le giacche o i giubbotti ventilati nel gruppo A elencati sopra, l'indicatore del livello di potenza 4 non si illumina, poiché le loro unità ventole utilizzano un controllo a 3 livelli.

NOTA: Se si utilizzano gli indumenti riscaldati, si illumina solo l'indicatore del livello di potenza 4.

2. Pulsante di accensione

Per l'accensione, inserire la cartuccia della batteria, quindi premere e tenere premuto il pulsante di accensione fino a quando l'indicatore del livello di potenza si illumina.

Per cambiare il livello di potenza della giacca o del giubbotto ventilati, premere brevemente il pulsante di accensione quando l'apparecchio è acceso.

Per lo spegnimento, premere e tenere premuto il pulsante di accensione fino a quando l'indicatore del livello di potenza si spegne.

NOTA: Per cambiare il calore degli indumenti riscaldati, premere il pulsante sull'indumento riscaldato quando è acceso.

3. Presa elettrica

Collegare il cavo proveniente dai prodotti o il cavo adattatore.

4. Cavo adattatore per la giacca o il giubbotto ventilati (accessorio opzionale)

Utilizzare il cavo adattatore quando si intende utilizzare i prodotti nel gruppo A elencati sopra.

5. Cavo adattatore per indumenti riscaldati (accessorio opzionale)

Utilizzare il cavo adattatore quando si intende utilizzare i prodotti nel gruppo A elencati sopra.

6. Cavo di alimentazione dei prodotti

Per i prodotti nel gruppo A elencati sopra, collegare il cavo adattatore idoneo per la giacca o il giubbotto ventilati, oppure per gli indumenti riscaldati.

Per i prodotti nel gruppo B elencati sopra, collegare alla presa elettrica del portabatteria.

NOTA: La forma e l'ubicazione della presa variano a seconda dei prodotti utilizzati.

7. Cartuccia della batteria (accessorio opzionale)

Inserire completamente la cartuccia della batteria nel portabatteria fino a quando si innesta in sede con un piccolo scatto.

DESCRIZIONE DELLE FUNZIONI

Installazione o rimozione della cartuccia della batteria

ATTENZIONE: Quando si installa o si rimuove la cartuccia della batteria, mantenere saldamente il portabatteria e la cartuccia della batteria. Qualora non si mantengano saldamente il portabatteria e la cartuccia della batteria, si potrebbe farli scivolare dalle mani, causando danni al portabatteria e alla cartuccia della batteria, e/o lesioni personali.

ATTENZIONE: Prima di rimuovere la cartuccia della batteria, spegnere sempre l'apparecchio.

▶ Fig.2: 1. Indicatore rosso 2. Pulsante 3. Cartuccia della batteria 4. Portabatteria

Per installare la cartuccia della batteria, allineare la linguetta sulla cartuccia della batteria con la scanalatura nell'alloggiamento e farla scivolare in sede. Inserire completamente la cartuccia della batteria fino a quando si innesta in sede con un piccolo scatto. Qualora si veda l'indicatore rosso sul lato superiore del pulsante, la batteria non è bloccata completamente.

Per rimuovere la cartuccia della batteria, farla scorrere dal portabatteria mentre si tiene premuto il pulsante sulla parte anteriore della cartuccia.

ATTENZIONE: Installare sempre completamente la cartuccia della batteria, fino a quando non è più possibile vedere l'indicatore rosso. In caso contrario, la cartuccia della batteria potrebbe cadere accidentalmente fuori dal portabatteria, causando lesioni personali all'utente o a persone circostanti.

ATTENZIONE: Non installare forzatamente la cartuccia della batteria. Qualora non si riesca a far scivolare in sede facilmente la cartuccia della batteria, significa che non la si sta inserendo correttamente.

Montaggio del portabatteria

È possibile appendere il portabatteria alla cintola. Per evitare che il portabatteria cada accidentalmente, agganciare una cinghietta utilizzando l'apposito foro e fissarlo.

▶ Fig.3: 1. Foro per la cinghietta

Il portabatteria dispone di una funzione di prevenzione delle cadute. Quando si intende rimuovere il portabatteria dalla cintura, tirare verso l'alto il portabatteria mentre si preme il pulsante di sblocco.

▶ Fig.4: 1. Pulsante di sblocco

Collegamento di dispositivi USB

ATTENZIONE: Collegare solo dispositivi che siano compatibili con la porta per alimentatore USB. In caso contrario, si potrebbe causare un malfunzionamento del portabatteria.

AVVISO: Prima di collegare un dispositivo USB al portabatteria (con la batteria), eseguire sempre la copia di riserva dei dati presenti sul dispositivo USB. In caso contrario, si potrebbe causare la perdita dei dati.

AVVISO: Il portabatteria potrebbe non fornire l'alimentazione ad alcuni apparecchi USB.

AVVISO: Quando il cavo USB non è in uso, o dopo la carica, rimuoverlo e chiudere lo sportellino.

Il portabatteria (con la cartuccia della batteria) può funzionare come alimentatore esterno per apparecchi USB.

Aprire lo sportellino e collegare un cavo USB (non in dotazione) alla porta USB del portabatteria. Collegare l'altra estremità del cavo all'apparecchio. Per iniziare la carica, premere e tenere premuto il pulsante di accensione fino a quando l'indicatore del livello di potenza si illumina. Per arrestare la carica, premere e tenere premuto il pulsante di accensione fino a quando l'indicatore del livello di potenza si spegne.

▶ Fig.5: 1. Sportellino 2. Porta USB

NOTA: La corrente effettiva in uscita varia a seconda dell'apparecchio USB da collegare.

NOTA: La carica della batteria si consuma mentre il pulsante di accensione è attivato. Disattivare sempre l'interruttore quando non si utilizza l'apparecchio.

NOTA: Quando si intende caricare più dispositivi USB di seguito, prima di iniziare a caricare il dispositivo successivo, attendere circa 10 secondi dopo che la carica del dispositivo precedente è stata completata.

MANUTENZIONE

AVVISO: Non utilizzare mai benzina, benzina per pulizia, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

AVVISO: Non lavare il portabatteria con acqua.

— Pulire sporco, polveri, olio, grasso, e così via, sulla superficie esterna con un panno asciutto pulito, o con un panno immerso in acqua saponata e strizzato completamente.
— Tenere l'elettrodomestico in un'ubicazione in cui non sia soggetto a temperature estremamente calde, fredde o a umidità.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.
