Тип продукту	Акумуляторний тримач з функцією зарядки USB
Бренд	Makita
Модель	TD00000110
Призначення	Живлення вентильованого/обігрівального одягу Makita та зарядка USB-пристроїв
Сумісні типи акумуляторів	Акумулятори Makita Li-ion та Ni-MH, зазначені в інструкції (напр. DFJ206, DFV210)
Вихід USB	USB-порт для зарядки низьковольтних пристроїв
Індикатор рівня заряду	Так, показує рівень потужності (4 рівні залежно від підключеного пристрою)
Кнопка живлення	Так, для увімкнення/вимкнення та зміни рівня
Кріплення на пояс	Так, з отвором для ременя та кнопкою відмикання від падіння
Функція захисту від падіння	Так, кнопка відмикання для безпечного зняття
Адаптерний кабель для вентильованої куртки	Додатковий аксесуар
Адаптерний кабель для обігрівального одягу	Додатковий аксесуар
Рекомендована температура зарядки	від 10 °C до 40 °C
Зберігання	Уникайте екстремальних температур, вологи та пилу
Догляд	Чистити сухою або злегка вологою ганчіркою; не використовувати розчинники
Безпека	Використовувати лише з акумуляторами Makita; не замикати накоротко; дотримуватися правил безпеки
Відповідність	CE, директива WEEE та акумулятори
Комплектація	Немає, адаптерні кабелі є опціональними

Часті запитання - TD00000110 MAKITA

Які типи акумуляторів можна використовувати з цим тримачем?

Використовуйте лише акумулятори Makita Li-ion або Ni-MH, перелічені в інструкції. Використання інших акумуляторів може призвести до пожежі або травм.

Чи можна заряджати смартфон цим тримачем?

Так, USB-порт дозволяє заряджати низьковольтні пристрої, наприклад смартфон. Переконайтеся, що кнопка живлення натиснута.

Як закріпити тримач на поясі?

Пропустіть ремінь через отвір і затягніть. Щоб зняти, натисніть кнопку відмикання, потягнувши вгору.

Що робити, якщо індикатор рівня заряду не світиться?

Перевірте, чи акумулятор правильно вставлено, і чи кнопка живлення утримується до увімкнення. Якщо проблема не зникає, акумулятор може бути розрядженим.

Чи можна використовувати акумулятор не Makita?

Ні, це анулює гарантію та створює ризик пожежі, вибуху або витоку електроліту. Використовуйте лише оригінальні акумулятори Makita.

Як чистити тримач?

Витирайте бруд сухою або злегка змоченою мильною водою ганчіркою. Ніколи не використовуйте розчинники, як-от бензин або спирт.

Яка ідеальна температура для зарядки?

Заряджайте акумулятор при кімнатній температурі від 10 °C до 40 °C. Не заряджайте нижче або вище цього діапазону.

Чи можна відремонтувати тримач?

Довіряйте будь-який ремонт авторизованому центру Makita, який використовує оригінальні запчастини для забезпечення безпеки.

Як дізнатися, чи акумулятор надійно зафіксовано?

Вставте акумулятор до клацання. Червона позначка на кнопці не повинна бути видною. Якщо ні, він зафіксований неправильно.

Чи можна використовувати тримач з обігрівальною курткою?

Так, за допомогою адаптерного кабеля для обігрівального одягу (додатковий аксесуар). Підключіть його до роз'єму тримача.

ПОСІБНИК КОРИСТУВАЧА TD00000110 MAKITA

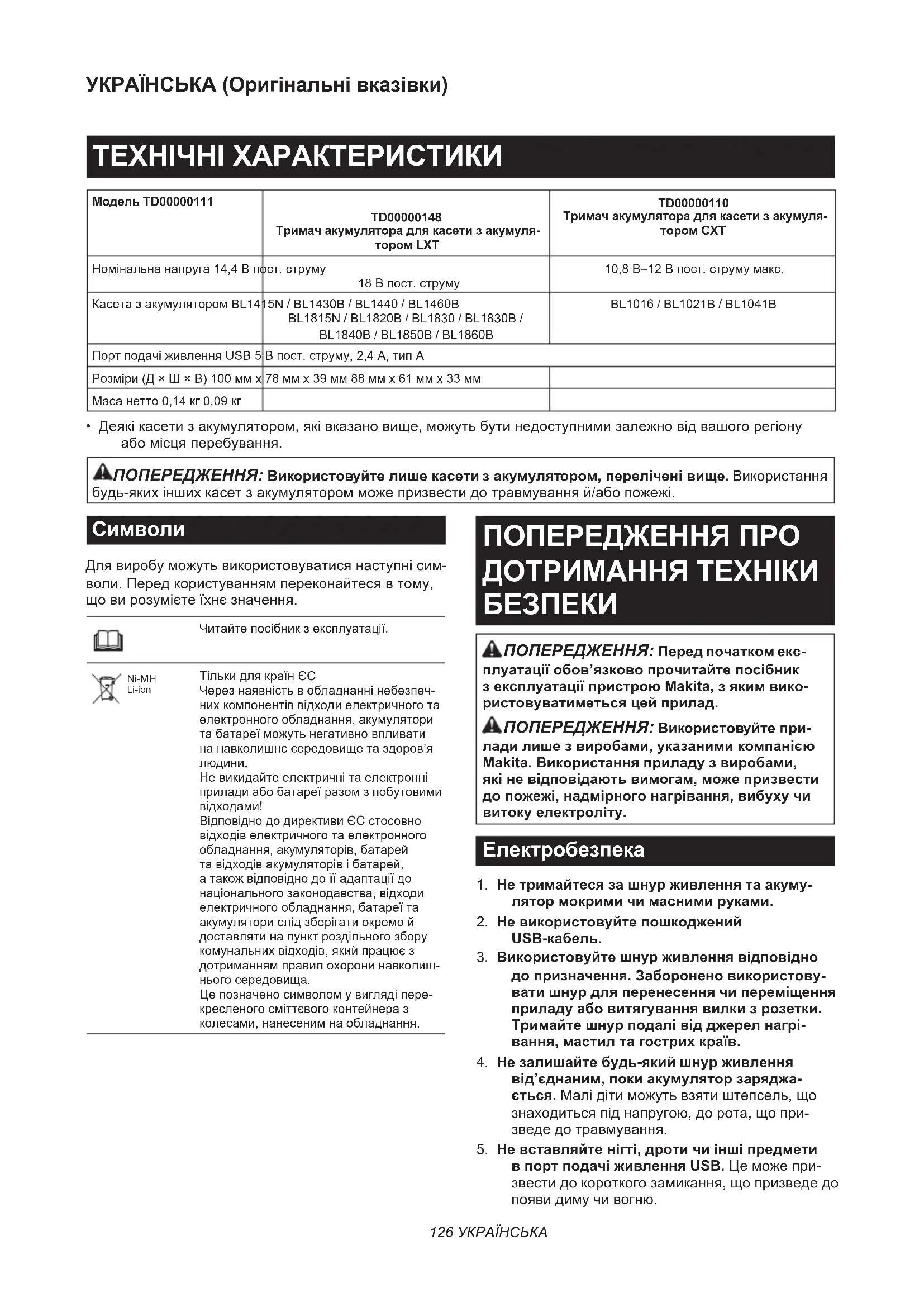

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель TD00000111	TD00000148Тримач акумулятора для касети з акумуля-тором LXT	TD00000110Тримач акумулятора для касети з акумуля-тором СХТ
Номінальна напруга 14,4 В пост. струму18 В пост. струму		10,8 В–12 В пост. струму макс.
Касета з акумулятором BL14	15N / BL1430B / BL1440 / BL1460BBL1815N / BL1820B / BL1830 / BL1830B /BL1840B / BL1850B / BL1860B	BL1016 / BL1021B / BL1041B
Порт подачі живлення USB 5	В пост. струму, 2,4 А, тип А
Розміри (Д × Ш × В) 100 мм x	78 мм x 39 мм 88 мм x 61 мм x 33 мм
Маса нетто 0,14 кг 0,09 кг

• Деякі касети з акумулятором, які вказано вище, можуть бути недоступними залежно від вашого регіону або місця перебування.

АПОПЕРЕДЖЕННЯ: Використовуйте лише касети з акумулятором, перелічені вище. Використання будь-яких інших касет з акумулятором може призвести до травмування й/або пожежі.

Символи

Для виробу можуть використовуватися наступні символи. Перед користуванням переконайтеся в тому, що ви розумісте їхнє значення.

Читайте посібник з експлуатації.

Ni-MH Li-ion

Тільки для країн ЄС

Через наявність в обладнанні небезпечних компонентів відходи електричного та електронного обладнання, акумулятори та батареї можуть негативно впливати на навколишнє середовище та здоров'я людини.

Не викидайте електричні та електронні прилади або батареї разом з побутовими відходами!

Відповідно до директиви ЄС стосовно відходів електричного та електронного обладнання, акумуляторів, батарей та відходів акумуляторів і батарей, а також відповідно до її адаптації до національного законодавства, відходи електричного обладнання, батареї та акумулятори слід зберігати окремо й доставляти на пункт роздільного збору комунальних відходів, який працює з дотриманням правил охорони навколишнього середовища.

Це позначено символом у вигляді перекресленого сміттєвого контейнера з колесами, нанесеним на обладнання.

ПОПЕРЕДЖЕННЯ ПРО ДОТРИМАННЯ ТЕХНІКИ БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ: Перед початком експлуатації обов'язково прочитайте посібник з експлуатації пристрою Makita, з яким використовуватиметься цей прилад.

АПОПЕРЕДЖЕННЯ: Використовуйте прилади лише з виробами, указаними компанією Makita. Використання приладу з виробами, які не відповідають вимогам, може призвести до пожежі, надмірного нагрівання, вибуху чи витоку електроліту.

Електробезпека

1. Не тримайтеся за шнур живлення та акумулятор мокрими чи масними руками.
2. Не використовуйте пошкоджений USB-кабель.
3. Використовуйте шнур живлення відповідно до призначення. Заборонено використовувати шнур для перенесення чи переміщення приладу або витягування вилки з розетки. Тримайте шнур подалі від джерел нагрівання, мастил та гострих країв.
4. Не залишайте будь-який шнур живлення від'єднаним, поки акумулятор заряджається. Малі діти можуть взяти штепсель, що знаходиться під напругою, до рота, що при-зведе до травмування.

5. Не вставляйте нігті, дроти чи інші предмети в порт подачі живлення USB. Це може призвести до короткого замикання, що призведе до появи диму чи вогню.

6. Не підключайте джерело живлення до USB-порту. USB-порт призначений тільки для заряджання низьковольтних пристроїв. Завжди закривайте USB-порт кришкою, коли він не використовується для заряджання низьковольтних пристроїв. Інакше існує ризик виникнення пожежі.

7. Перезаряджайте акумулятор лише за допомогою зарядного пристрою, вказаного виробником. Зарядний пристрій, який підходить для одного типу акумуляторів, може призвести до пожежі при використанні з акумулятором іншого типу.
8. Використовуйте пристрої лише зі спеціально призначеним типом акумуляторів. Використання акумуляторів інших типів може призвести до травм і пожежі.
9. Коли акумулятор не використовується, тримайте його подалі від таких металевих предметів, як скріпки, монети, ключі, цвяхи, шурупи тощо, які можуть закоротити клеми акумулятора. Замикання клем акумулятора може призвести до отримання опіків або до пожежі.
10. За неналежних умов зберігання з акумулятора може витекти рідина, контакту з якою слід уникати. У разі випадкового потрапляння рідини на тіло відповідну частину тіла слід промити водою. Якщо рідина потрапила в очі, їх слід промити водою, після чого необхідно звернутися до лікаря. Рідина, що витікає з акумулятора, може спричинити подразнення або опіки.
11. Не використовуйте акумулятор чи прилад, з яким він використовуватиметься, якщо вони пошкоджені або їх конструкцію змінено. Експлуатація акумуляторів чи приладів, які було модифіковано чи пошкоджено, може бути небезпечною й спричинити пожежу, вибух або травму.
12. Не піддавайте акумулятор впливу вогню чи надмірної температури. Вплив вогню або температури вище 130 °C може спричинити вибух.
13. Дотримуйтесь усіх указівок із заряджання й не заряджайте акумулятор за температури поза межами зазначеного в інструкції діапазону. Неправильне заряджання або заряджання за межами вказаного температурного діапазону може призвести до пошкодження акумулятора й підвищити небезпеку займання.
14. Сервісне обслуговування пристрою має виконуватися кваліфікованим фахівцем із ремонту й тільки з використанням ідентичних запасних частин. Це забезпечить підтримання пристрою в належному стані.
15. Не робіть спроб самостійно відремонтувати прилад чи акумулятор або внести зміни в їхню конструкцію; дотримуйтеся інструкцій з експлуатації.

Важливі інструкції з безпеки для касети з акумулятором

1. Перед тим як користуватися касетою з акумулятором, слід прочитати всі інструкції та застережні знаки щодо (1) зарядного пристрою акумулятора, (2) акумулятора та (3) виробів, що працюють від акумулятора.
2. Не розбирайте касету з акумулятором і не змінюйте її конструкцію. Це може призвести до пожежі, перегріву або вибуху.
3. Якщо період роботи дуже покоротшав, слід негайно припинити користування. Це може призвести до виникнення ризику перегріву, опіку та навіть вибуху.
4. У разі потрапляння електроліту в очі слід промити їх чистою водою та негайно звернутися до лікаря. Це може призвести до втрати зору.
5. Не закоротіть касету з акумулятором.

(1) Не слід торкатися клем будь яким стру- мопровідним матеріалом.

(2) Не слід зберігати касету з акумулятором у ємності з іншими металевими предметами, такими як цвяхи, монети тощо.

(3) Не залишайте касету з акумулятором під дощем, запобігайте контакту з водою.

Коротке замикання може призвести до появи значного струму, перегріву, можливих опіків та навіть виходу з ладу.

1. Не слід зберігати й використовувати інструмент і касету з акумулятором у місцях, де температура може сягнути чи перевищити 50 °C (122 °F).
2. Не слід спалювати касету з акумулятором, навіть якщо вона була неодноразово пошко-джена або повністю спрацьована. Касета з акумулятором може вибухнути у вогні.
3. Заборонено забивати цвяхи в касету з акумулятором, різати, ламати, кидати, впускати касету з акумулятором або вдаряти її твердим предметом. Це може призвести до пожежі, перегріву або вибуху.
4. Не слід використовувати пошкоджений акумулятор.
5. Літій-іонні акумулятори, що містяться в інструменті, мають відповідати вимогам законів про небезпечні товари.

Під час транспортування за допомогою комерційних перевезень, наприклад із залучанням третьої сторони та експедиторів, необхідно дотримуватись особливих вимог, вказаних на пакуванні й у маркуванні.

Під час підготування позиції до відправлення необхідно проконсультуватись зі спеціалістом з небезпечних матеріалів. Крім того, слід виконувати більш докладні національні настанови, якщо такі є.

Заклейте відкриті контакти стрічкою або заховайте їх і запакуйте акумулятор таким чином, щоб він не міг рухатися в пакуванні.

1. Для утилізації касети з акумулятором витягніть її з інструмента та утилізуйте безпечним способом. Дотримуйтеся норм місцевого законодавства щодо утилізації акумуляторів.
2. Використовуйте акумулятори лише з виробами, указаними компанією Makita. Установлення акумуляторів у невідповідні вироби може призвести до пожежі, надмірного нагрівання, вибуху чи витоку електроліту.
3. Якщо інструментом не користуватимуться протягом тривалого періоду часу, вийміть акумулятор з інструмента.
4. Під час і після використання касета з акумулятором може нагріватися, що може стати причиною опіків або низькотемпературних опіків. Будьте обережні під час поводження з гарячою касетою з акумулятором.
5. Не торкайтеся контактів інструмента відразу після використання, оскільки він може бути досить гарячим, щоб викликати опіки.
6. Не допускайте, щоб уламки, пил або земля прилипали до контактів, отворів і пазів на касеті з акумулятором. Це може призвести до перегріву, займання, вибуху та виходу з ладу інструмента або касети з акумулятором і спричинити опіки або травми.
7. Якщо інструмент не розраховано на використання поблизу високовольтних ліній електропередач, не використовуйте касету з акумулятором поблизу високовольтних ліній електропередач. Це може призвести до несправності, поломки інструмента або касети з акумулятором.
8. Тримайте акумулятор у недоступному для дітей місці.

ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.

ОБЕРЕЖНО: Використовуйте тільки акумулятори Makita. Використання акумуляторів, інших ніж оригінальні акумулятори Makita, або акумуляторів, конструкцію яких було змінено, може призвести до вибуху акумулятора і спричинити пожежу, травму або пошкодження. У зв'язку з цим також буде анульовано гарантію Makita на інструмент Makita і на зарядний пристрій.

Поради з забезпечення максимального строку експлуатації акумулятора

1. Касету з акумулятором слід заряджати до того, як він розрядиться повністю. Завжди слід зупиняти роботу інструмента та зарядити акумулятор, якщо ви помітили зменшення потужності інструмента.
2. Ніколи не слід заряджати повторно повністю заряджену касету з акумулятором. Перезарядження скорочує строк експлуатації акумулятора.

3. Заряджайте касету з акумулятором при кімнатній температурі 10°C - 40°C (50°F - 104°F). Перед тим як заряджати касету з акумулятором, слід зачекати, доки вона охолоне.

4. Коли касета з акумулятором не використовується, виймайте її з інструмента або зарядного пристрою.

5. Якщо касета з акумулятором не використовувалася тривалий час (понад шість місяців), її слід зарядити.

ОПИС ДЕТАЛЕЙ

Цей тримач можна використовувати для наведених нижче виробів компанії Makita.

▶ Рис.1

Група Назва виробу Модель
А Вентиляційна куртка		DFJ206 / DFJ207 / DFJ210 /DFJ211 / DFJ212 / DFJ213 /DFJ214 / DFJ216 / DFJ304 /DFJ305 / DFJ310 / DFJ311 /DFJ405 / DFJ407 / DFJ410 /DFJ411 / DFJ416
В Вентиляційна куртка		DFJ212A / DFJ213A /DFJ214A / DFJ216A /DFJ312A / DFJ416A

1. Індикатор рівня потужності

Під час використання вентиляційних курток / жилетів відображається індикатор рівня потужності.

ПРИМІТКА: У разі використання вентиляційних курток / жилетів із групи А, наведених вище, індикатор рівня потужності 4 не засвічується, оскільки вентиляційний пристрій у них має систему 3-крокового контролю.

ПРИМІТКА: У разі використання одягу з електропідігрівом світитиметься лише індикатор рівня потужності 4.

2. Кнопка живлення

Щоб увімкнути, вставте касету з акумулятором, а потім натисніть і втримуйте кнопку живлення, доки не засвітиться індикатор рівня потужності.

Щоб змінити рівень потужності вентиляційних курток / жилетів, коротко натисніть кнопку живлення за ввімкненого живлення.

Щоб вимкнути, натисніть і втримуйте кнопку живлення, доки індикатор потужності не вимкнеться.

ПРИМІТКА: Щоб змінити рівень підігрівання одягу з електропідігрівом, натисніть кнопку на виробі, коли він увімкнений.

3. Роз'єм живлення

Під'єднайте кабель виробу або кабель адаптера.

1. Кабель адаптера для вентиляційних куртки / жилета (додаткове приладдя)

У разі використання виробів із групи А, наведених вище, використовуйте кабель адаптера.

1. Кабель адаптера для одягу з електропідігрівом (додаткове приладдя)

У разі використання виробів із групи А, наведених вище, використовуйте кабель адаптера.

1. Шнур живлення виробів

Під'єднайте відповідний кабель адаптера до вентиляційної куртки чи жилета або одягу з електропідігрівом, що належать до групи А в наведеній вище таблиці.

Для наведених вище виробів із групи В: під'єднайте до роз'єму живлення в тримачі акумулятора.

ПРИМІТКА: Форма й розташування роз'єму можуть відрізнятися залежно від ваших виробів.

1. Касета з акумулятором (додаткове приладдя)

Вставляйте касету з акумулятором у тримач, доки вона не зафіксується з легким клацанням.

ОПИС РОБОТИ

Установлення або знімання касети з акумулятором

ОБЕРЕЖНО: Під час установлення або знімання касети з акумулятором слід міцно тримати тримач акумулятора та касету з акумулятором. Якщо ви утримуватимете тримач акумулятора та касету з акумулятором недостатньо міцно, вони можуть вислизнути з рук, що призведе до пошкодження тримача акумулятора та касети з акумулятором та/або спричинить травми.

ОБЕРЕЖНО: Завжди вимикайте пристрій перед зніманням касети з акумулятором.

Рис.2: 1. Червоний індикатор 2. Кнопка 3. Касета з акумулятором 4. Тримач акумулятора

Щоб установити касету з акумулятором, слід сумістити виступ на касеті з акумулятором із пазом у корпусі та вставити касету на місце. Вставляйте касету з акумулятором до клацання. Якщо на верхній частині кнопки помітний червоний індикатор, це означає, що касета з акумулятором зафіксована не до кінця.

Щоб зняти касету з акумулятором, слід витягнути її з тримача акумулятора, натиснувши на кнопку в передній частині касети.

ОБЕРЕЖНО: Завжди вставляйте касету з акумулятором повністю, поки не зникне червоний індикатор. Інакше касета може випадково випасти з тримача акумулятора та травмувати вас або людей, що знаходяться поруч.

ОБЕРЕЖНО: Не встановлюйте касету з акумулятором із зусиллям. Якщо касета з акумулятором не вставляється легко, це означає, що її вставляють неправильно.

Прикріплення тримача акумулятора

Тримач акумулятора можна повісити на пояс. Щоб тримач акумулятора раптом не впав, надійно зафіксуйте його за допомогою ременя та отвору для ременя.

Тримач акумулятора має функцію запобігання падінню. Коли знімаєте тримач акумулятора з пояса, потягніть тримач акумулятора, одночасно натискаючи кнопку розблокування.

▶ Рис.4: 1. Кнопка розблокування

Під'єднання USB-пристроїв

ОБЕРЕЖНО: Під'єднуйте лише пристрої, сумісні з портом живлення USB. Інакше це може призвести до несправності тримача акумулятора.

УВАГА: Перш ніж під'єднати USB-пристрій до тримача акумулятора (з акумулятором), завжди архівуйте дані на USB-пристрої. Інакше це може призвести до втрати даних.

УВАГА: Тримач акумулятора може не подавати напругу на деякі USB-пристрої.

УВАГА: Після завершення заряджання або якщо USB-кабель не використовується, від'єднайте його й закрийте кришку.

Тримач акумулятора (з касетою з акумулятором) може бути зовнішнім джерелом живлення для USB-пристроїв.

Відкрийте кришку й під'єднайте USB-кабель (не входить у комплект постачання) до порту USB на тримачі акумулятора. Потім під'єднайте інший кінець кабелю до пристрою. Для початку заряджання натисніть і втримуйте кнопку живлення, доки індикатор рівня потужності не засвітиться. Для зупинення заряджання натисніть і втримуйте кнопку живлення, доки індикатор рівня потужності не згасне.

▶ Рис.5: 1. Кришка 2. Порт USB

ПРИМІТКА: Фактичний вихідний струм відрізняється залежно від USB-пристрою, який потрібно під'єднати.

ПРИМІТКА: Заряд акумулятора витрачається, коли кнопка живлення ввімкнена. Завжди вимикайте перемикач, коли не використовуєте пристрій.

ПРИМИТКА: У разі заряджання декількох пристроїв USB по черзі почекайте близько 10 секунд перед початком заряджання наступного пристрою.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

УВАГА: Ніколи не використовуйте газолін, бензин, розріджувач, спирт і подібні речовини. Це може призвести до зміни кольору, деформації або появи тріщин.

УВАГА: Не мийте тримач акумулятора водою.

— Для усунення пилу, бруду, мастила, оливи тощо з корпуса використовуйте суху чисту тканину або змочену мильною водою й віджату ганчірку.
— Зберігайте прилад у місці, де він не піддаватиметься впливу надто високих чи низьких температур або вологи.

Для забезпечення БЕЗПЕКИ та НАДІЙНОСТІ продукції, її ремонт, а також роботи з обслуговування або регулювання повинні виконуватись уповноваженими або заводськими сервісними центрами Makita із використанням запчастин виробництва компанії Makita.
