| Тип продукту | Зарядний пристрій для акумулятора |
| Бренд | Makita |
| Модель | DC40RC |
| Сумісні акумулятори | Акумулятори Makita Li-ion 40 В макс (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F) |
| Вхідна напруга | 100-240 В зм., 50/60 Гц |
| Вихідна напруга | 40 В пост. (макс.) |
| Зарядний струм | 8 А (макс.) |
| Час заряджання (BL4020, 2 А·год) | 30 хв |
| Час заряджання (BL4025, 2,5 А·год) | 38 хв |
| Час заряджання (BL4040/BL4040F, 4 А·год) | 67 хв |
| Час заряджання (BL4050F, 5 А·год) | 85 хв |
| Час заряджання (BL4080F, 8 А·год) | 170 хв |
| Розміри (Д × Ш × В) | Приблизно 200 × 150 × 100 мм |
| Вага | Приблизно 1,2 кг (без акумулятора) |
| Діапазон температури заряджання | 10 °C – 40 °C |
| Світлові індикатори | Зелений (готовий), синій (заряджається), червоний (несправність) |
| Спеціальні функції | Вентилятор охолодження, персоналізована мелодія завершення заряджання, настінне кріплення |
| Безпека | Подвійна ізоляція, захист від короткого замикання, термозахист |
| Обслуговування та чищення | Чистити сухою ганчіркою, не використовувати розчинники, тримати вентиляційні отвори вільними |
| Запасні частини та ремонтопридатність | Ремонт тільки в авторизованому сервісному центрі Makita |
| Гарантія | 2 роки (за умови дотримання законодавчих вимог) |
Часті запитання - DC40RC MAKITA
Питання користувачів про DC40RC MAKITA
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Зарядний пристрій у форматі PDF безкоштовно! Знайдіть свій посібник DC40RC - MAKITA і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. DC40RC бренду MAKITA.
ПОСІБНИК КОРИСТУВАЧА DC40RC MAKITA
| EN | Fast Charger INSTRUCTION MANUAL 4 | ||
| FR | Chargeur rapide MANUEL D'INSTRUCTIONS 8 | ||
| DE | Schnelladegerat BETRIEBSANLEITUNG 13 | ||
| IT | Caricabatterie rapido ISTRUZIONI PER L'USO 17 | ||
| NL | Snellader GEBRUIKSAANWIJZING 21 | ||
| ES | Cargador rápido MANUAL DE INSTRUCCIONES 25 | ||
| PT | Carregador Rápido MANUAL DE INSTRUÇÕES 29 | ||
| DA | Hurtig oplader BRUGSANVISNING 33 | ||
| EL | Ταχυφορτιστής | ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ | 37 |
| TR | Ηızlı Şarj Cihazı | KULLANMA KILAVUZU 42 | |
| SV | Snabbladdare | BRUKSANVISNING | 46 |
| NO | Hurtiglader | BRUKSANVISNING | 50 |
| FI | Pikalaturi KÄYTTÖOHJE | 54 | |
| LV | Ātrs lādētājs | LIETOŠANAS INSTRUKCIJA | 58 |
| LT | Spartusis jkroviklis | NAUDOJIMO INSTRUKCIJA | 62 |
| ET | Kiirlaadur | KASUTUSJUHEND | 66 |
| PL | Ładowarka | INSTRUKCJA OBSŁUGI 70 | |
| HU | Gyorstöltő | HASZNÁLATI KÉZIKÖNYV | 74 |
| SK | Rýchlonabijačka | NÁVOD NA OBSLUHU | 78 |
| CS | Rychlonabiječka | NÁVOD K OBSLUZE | 82 |
| SL | Polnilnik akumulatorskih baterij | NAVODILA ZA UPORABO | 86 |
| SQ | Karikues i shpejtë | MANUALI I PËRDORIMIT | 90 |
| BG | Бързо зарядно устройство | РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ | 94 |
| HR | Brzi punjač | PRIRUČNIK S UPUTAMA 99 | |
| MK | Брз полнач | УПАТСТВО ЗА УПОТРЕБА | 103 |
| SR | Брзи пуњач | УПУТСТВО ЗА УПОТРЕБУ | 108 |
| RO | Încărcător rapid | MANUAL DE INSTRUCTIUNI | 112 |
| UK | Пристрій швидкого заряджання | ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ | 116 |
| RU | Устройство быстрой зарядки | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | 121 |
| KK | Тез зарядтау құрылғысы | ПАЙДАЛАНУ ЖӨНІНДЕГІ НҚСҚАУЛЬİK | 126 |
| ZHCN | 快速充电器 | 使用说明书 | 131 |
| ZHTW | 快速充電器 | 使用說明書 | 135 |
| FA | شارزّر سريع | دفتچه راهنما 142 | |
| AR | الشاحن السريع | دليل الإرشادات 145 | |


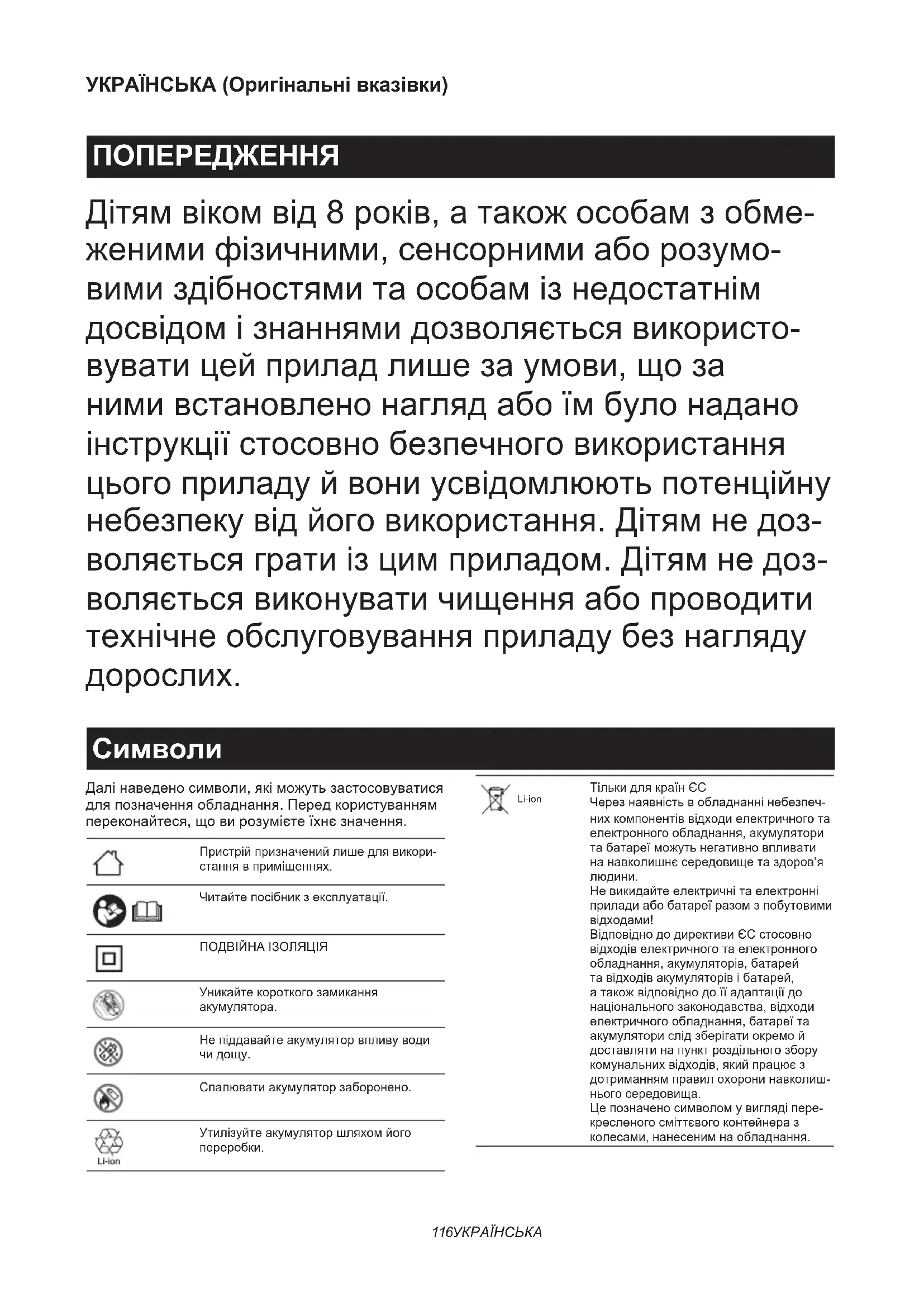

Дітям віком від 8 років, а також особам з обмеженими фізичними, сенсорними або розумовими здібностями та особам із недостатнім досвідом і знаннями дозволяється використовувати цей прилад лише за умови, що за ними встановлено нагляд або їм було надано інструкції стосовно безпечного використання цього приладу й вони усвідомлюють потенційну небезпеку від його використання. Дітям не дозволяється грати із цим приладом. Дітям не дозволяється виконувати чищення або проводити технічне обслуговування приладу без нагляду дорослих.
СИМВОЛИ
| Далі наведено символи, які можуть застосовуватися для позначення обладнання. Перед користуванням переконайтеся, що ви розумієте їхнє значення. | [хвзх] Li-ion | Тільки для країн ЄСЧерез наявність в обладнанні небезпечних компонентів відходи електричного та електронного обладнання, акумулятори та батареї можуть негативно впливати на навколишнє середовище та здоров'я людини.Не викидайте електричні та електронні прилади або батареї разом з побутовими відходами!Відповідно до директиви ЄС стосовно відходів електричного та електронного обладнання, акумуляторів, батарей та відходів акумуляторів і батарей, а також відповідно до її адаптації до національного законодавства, відходи електричного обладнання, батареї та акумулятори слід зберігати окремо й доставляти на пункт роздільного збору комунальних відходів, який працює з дотриманням правил охорони навколишнього середовища.Це позначено символом у вигляді пере-кресленого сміттєвого контейнера з колесами, нанесеним на обладнання. | |
| Пристрій призначений лише для використання в приміщеннях. | |||
| Читайте посібник з експлуатації. | |||
| ПОДВІЙНА ІЗОЛЯЦІЯ | |||
| Уникайте короткого замикання акумулятора. | |||
| Не піддавайте акумулятор впливу води чи дощу. | |||
| Спалювати акумулятор заборонено. | |||
| Утилізуйте акумулятор шляхом його переробки. | |||
| Усе готово для заряджання. | |
| Процес заряджання відкладено (аку-мулятор охолоджується, акумулятор занадто холодний або очікування заряджання). | |
| Заряджання (0–80 %). |
| Заряджання (80–100 %). | |
| Заряджання завершено. | |
| Заряджання (порушення охолодження). | |
| Акумулятор є несправним. |
ОБЕРЕЖНО!
- ЗБЕРЕЖІТЬ ЦЮ ІНСТРУКЦІЮ – ця інструкція містить важливу інформацію з техніки безпеки й інструкції з експлуатації зарядного пристрою для акумуляторів.
- Перед тим як почати користуватися касе- тою з акумулятором, ознайомтеся з усіма інструкціями й застережними знаками щодо (1) зарядного пристрою, (2) акумулятора та (3) виробів, що працюють від акумулятора.
- ОБЕРЕЖНО! Аби зменшити ризик травмування, заряджайте лише акумулятори Makita. Під час спроби зарядити інші акумулятори вони можуть вибухнути й завдати травм і шкоди майну.
- Цей зарядний пристрій не дає змогу перезаряджати неперезаряджувані батареї.
- Використовуйте джерело живлення, напруга якого відповідає зазначеній на паспортній табличці зарядного пристрою.
- Не заряджайте касети з акумулятором за наявності поблизу займистих рідин чи газів.
- Захищайте зарядний пристрій від дощу, снігу й вологи.
- Заборонено переносити зарядний пристрій за шнур або висмикувати шнур із розетки.
- Після заряджання або перед очищенням чи технічним обслуговуванням зарядного пристрою слід від'єднати його від дже- рела живлення. Для від'єднання пристрою від розетки слід тягнути не за шнур, а за штепсель.
-
Стежте, аби шнур перебував у безпечному місці, аби уникнути механічного навантаження на шнур (наприклад, якщо на нього наступлять чи перечепляться через нього) і його пошкодження.
-
Не використовуйте зарядний пристрій із пошкодженим шнуром чи штепселем. У разі пошкодження шнура чи штепселя зарядного пристрою зверніться до авторизованого центру сервісного обслуговування Makita для заміни пошкодженого елемента.
- Заборонено використовувати й розбирати зарядний пристрій після його падіння, сильного удару чи інших пошкоджень; пристрій має оглянути кваліфікований фахівець із технічного обслуговування. Неправильне використання чи повторне збирання пристрою можуть стати причиною ураження струмом чи пожежі.
- Не заряджайте касету з акумулятором, якщо температура в приміщенні є НИЖЧОЮ за 10 °C (50 °F) або ПЕРЕВИЩУЄ 40 °C (104 °F). Якщо температура є занизькою, процес заряджання може не розпочатися.
- Заборонено використовувати для живлення пристрою підвищувальний трансформатор, двигун-генератор або розетку постійного струму.
- Стежте, аби вентиляційні отвори пристрою не були засмічені чи перекриті сторонніми об'єктами.
- Заборонено вставляти штепсель у розетку, витягувати штепсель із розетки й вставляти чи виймати акумулятор мокрими руками.
- У жодному разі не використовуйте для очищення пристрою бензин, розріджувач, спирт абощо. Це може призвести до зміни кольору, деформації або появи тріщин.
Заряджання
- Підключіть зарядний пристрій для акумуляторів до джерела змінного струму з відповідними параметрами. Індикатори заряджання кілька разів повільно блимнуть зеленим.

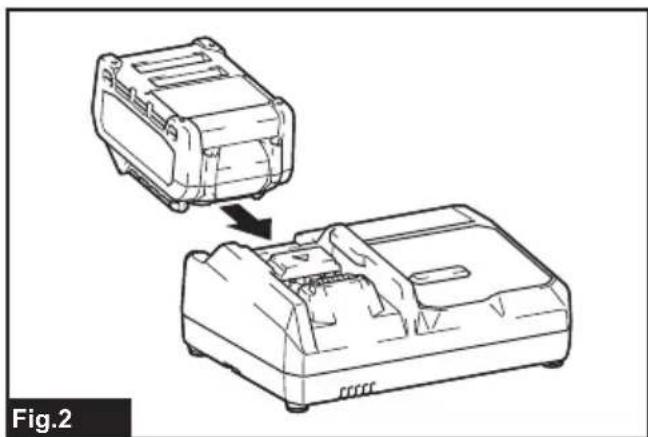

- Вставте касету з акумулятором у зарядний пристрій, аби він встав на напрямні зарядного пристрою.
▶ Рис.2
Кришка контактів зарядного пристрою відкривається під час вставляння й закривається під час виймання касети з акумулятором.
-
Після вставляння касети з акумулятором колір індикатора заряджання зміниться із зеленого на синій і розпочнеться процес заряджання. Індикатор, що швидко блимає синім кольором, указує на те, що поточний рівень заряду акумулятора становить 0–80 %. За рівня заряджання акумулятора 80–100 % індикатор заряджання буде безперервно горіти синім кольором. Зазначене порогове значення у 80 % є приблизним. Індикація може змінюватися залежно від температури й стану акумулятора.
-
Після завершення заряджання колір індикатора зміниться із синього на зелений і пролунає мелодія або сигнал (тривалий) завершення заряджання.
- Після заряджання вийміть касету з акумулятором із зарядного пристрою й від'єднайте зарядний пристрій від розетки.
ПРИМІТКА: Час заряджання залежить від температури (10 °C (50 °F)–40 °C (104 °F)), за якої відбувається заряджання касети з акумулятором, і стану касети (наприклад, від того, чи є касета з акумулятором новою, і терміну, протягом якого вона не використовувалася).
| Напруга Число елементів Касета з літій-іонним акумулятором | Ємність (А/год) Час | заряджання (хвилин) | ||
| 40 В (макс.) 10 BL4020 2 30 | ||||
| 40 В (макс.) 10 BL4025 2,5 38 | ||||
| 40 В (макс.) | 10 | BL4040 / BL4040F | 4 | 67 |
| 40 В (макс.) 20 | BL4050F 5 85 | |||
| 40 В (макс.) | 20 | BL4080F | 8 | 170 |
УВАГА: Цей зарядний пристрій для акумуляторів призначений для заряджання касет з акумуляторами Makita. Заборонено використовувати його з іншою метою або для заряджання акумуляторів інших виробників.
ПРИМІТКА: Якщо індикатор заряджання повільно блимає синім, заряджання неможливо розпочати через одну з пов'язаних із касетою з акумулятором причин, наведених далі.
— Касету з акумулятором вийнято з інструмента, який тільки-но завершив роботу, або касета протягом тривалого часу перебувала на сонці.
— Касета з акумулятором протягом тривалого часу перебувала на холоді.
ПРИМІТКА: Якщо касета з акумулятором занадто гаряча, заряджання не почнеться, доки температура касети з акумулятором не досягне прийнятного для заряджання значення.
ПРИМІТКА: Якщо колір індикатора заряджання змінюється на червоний, заряджання неможливе. Контакти зарядного пристрою чи касети з акумулятором укриті пилом, або касета з акумулятором відпрацювала свій ресурс чи пошкоджена.
Змінення мелодії, яка звучить після завершення заряджання
- Під час установлення касети з акумулятором у зарядний пристрій подається обраний короткий мелодійний сигнал про завершення заряджання.
- Виймання й повторне встановлення касети з акумулятором протягом п'яти секунд після цієї дії призводить до змінення мелодії звукового сигналу.
- Під час кожного виймання й видалення касети з акумулятором протягом наступних п'яти секунд мелодійний звуковий сигнал змінюватиметься по порядку.
- Коли прозвучить бажаний мелодійний звуковий сигнал, залиште встановлену касету з акумулятором у зарядному пристрої, після чого почнеться заряджання. У разі вибору режиму короткого звукового оповіщення сигнал про завершення заряджання не подаватиметься. (Режим без звуку.)
- Після завершення заряджання індикатор заряджання загориться зеленим і буде подано мелодійний звуковий сигнал, обраний під час установлення касети з акумулятором, або звуковий сигнал (тривалий). (В обраному режимі без звуку сигнали не подаються.)
- Обраний мелодійний сигнал зберігається навіть за відключення зарядного пристрою від мережі.
Система охолодження
Для нагрітого акумулятора в цьому зарядному пристрої передбачено охолоджувальний вентилятор, призначений для забезпечення максимально ефективної роботи акумулятора. Під час роботи чутно звук охолоджувального повітря, який виходить – це не є несправністю.
Синій і червоний індикатор блиматиме поперемінно для попередження в описаних далі випадках.
- Несправність охолоджувального вентилятора
- Неповне охолодження акумулятора, наприклад через засмічення пилом
Заряджання акумулятора можливе незважаючи на поперемінне блимання синього й красного кольору. Однак час заряджання в цьому випадку перевищуватиме стандартний. Оскільки вентиляційні отвори на зарядному пристрої та акумуляторі можуть бути засмічені пилом, переконайтеся в тому, що ви чуєте звук охолоджувального вентилятора.
Для належного охолодження підтримуйте вентиляційні отвори на зарядному пристрої та акумуляторі в чистоті.
Рис.3: 1. Вихідні вентиляційні отвори 2. Забірний отвір
ПРИМІТКА: Якщо звуку охолоджувального вентилятора не чутно, але сигнальний індикатор не блимає синім і червоним кольором, система охолодження працює належним чином.
ПРИМІТКА: Якщо індикатор швидко блимає поперемінно синім і червоним кольором, вироби слід відправити на ремонт або технічне обслуговування.
Кріплення до стіни
АПОПЕРЕДЖЕННЯ: Під час установлення зарядного пристрою на стіну прикріпіть його двома гвинтами й зафіксуйте на стіні ще одним гвинтом. За недотримання цієї вимоги зарядний пристрій може впасти й завдати травм.
АПОПЕРЕДЖЕННЯ: Перед початком робіт із кріплення зарядного пристрою до стіни переконайтеся в тому, що зарядний пристрій відключено від мережі, а акумулятор вийнято із зарядного пристрою.
АПОПЕРЕДЖЕННЯ: Виконуйте наведені в цьому посібнику інструкції та завершуйте всі процедури відразу. Зарядний пристрій може впасти й спричинити травму або пошкодження, якщо роботи будуть виконані не в повному обсязі.
АПОПЕРЕДЖЕННЯ: Регулярно перевіряйте надійність затягування гвинтів. В іншому випадку зарядний пристрій може впasti через ослаблення гвинта.
АПОПЕРЕДЖЕННЯ: Регулярно очищайте клеми на зарядному пристрої за допомогою пиловловлювача тощо.
ОБЕРЕЖНО: Для монтажу зарядного пристрою вибирайте стійку стіну. Переконайтеся в тому, що для монтажних робіт або заряджання немає ніяких перешкод. Загальна маса зарядного пристрою й акумулятора становить приблизно 3,0 кг (6,6 фунт.). За необхідності зміцніть стіну належним чином.
АОБЕРЕЖНО: Будьте обережні, щоб не впустити касету з акумулятором під час установки або виймання акумулятора з настінного зарядного пристрою. Міцно тримайте касету з акумулятором і зберігайте стійке положення.
Ви можете встановити зарядний пристрій на стіну. Навколо зарядного пристрою слід залишити необхідну відстань, як показано на рисунку.
▶ Рис.4
ПРИМІТКА: Деталі, які необхідно підготувати.
— Два гвинти – для підвішування зарядного пристрою
Розміри гвинта: діаметр 4,0 мм, довжина щонайменше 20 мм.
Розмір головки гвинта: Діаметр щонайменше 9,0 мм, висота менше 3,5 мм.
— Один гвинт (діаметр 4,0 мм, довжина щонайменше 25 мм) – для кріплення зарядного пристрою.
— Інструменти – для затягування гвинтів
- Установіть два гвинти для підвішування на стіні.
- Підвісьте зарядний пристрій на стіні за гачок на зворотному боці зарядного пристрою.
▶ Рис.5
- Зафіксуйте зарядний пристрій, затягнувши анкерний гвинт у верхній частині зарядного пристрою.
▶ Рис.6
