Produkttyp	Batteriladdare
Märke	Makita
Modell	DC40RC
Kompatibla batterier	Makita Li-jonbatterier 40 V max (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F)
Ingångsspänning	100-240 V AC, 50/60 Hz
Utgångsspänning	40 V DC (max.)
Laddström	8 A (max.)
Laddtid (BL4020, 2 Ah)	30 min
Laddtid (BL4025, 2,5 Ah)	38 min
Laddtid (BL4040/BL4040F, 4 Ah)	67 min
Laddtid (BL4050F, 5 Ah)	85 min
Laddtid (BL4080F, 8 Ah)	170 min
Mått (L × B × H)	Cirka 200 × 150 × 100 mm
Vikt	Cirka 1,2 kg (utan batteri)
Laddningstemperaturområde	10 °C – 40 °C
Indikatorlampor	Grön LED (klart), blå (laddar), röd (fel)
Specialfunktioner	Kylfläkt, anpassningsbar laddningsmelodi, väggmontering
Säkerhet	Dubbel isolering, kortslutningsskydd, termiskt skydd
Underhåll och rengöring	Rengör med torr trasa, använd inte lösningsmedel, håll ventilationsöppningarna fria
Reservdelar och reparerbarhet	Reparation endast av auktoriserad Makita-service
Garanti	2 år (gällande lagar förbehållna)

Vanliga frågor - DC40RC MAKITA

Är laddaren DC40RC kompatibel med alla Makita-batterier?

Nej, den är endast avsedd för Makita Li-jonbatterier 40 V max (serie BL40xx). Batterier från andra märken eller icke laddningsbara batterier får inte användas.

Hur vet man att batteriet är fulladdat?

Indikatorlampan ändras från blå till fast grön och en melodi (eller pip) ljuder för att indikera att laddningen är klar.

Vad gör man om indikatorn blinkar rött?

Det indikerar ett felaktigt batteri eller blockerade kontakter. Rengör kontakterna med en dammblåsare. Om problemet kvarstår, byt ut batteriet eller kontakta en servicecenter.

Kan jag ladda ett varmt batteri?

Nej, laddningen startar inte om batteriet är för varmt. Laddaren väntar tills det svalnar. En långsamt blinkande blå indikator indikerar försenad laddning (kylning).

Hur monterar man laddaren på väggen?

Använd två skruvar för att hänga laddaren i den bakre kroken, sedan en tredje skruv upptill för att fästa den ordentligt. Totalvikten (laddare + batteri) är cirka 3 kg.

Är det normalt att kylfläkten låter?

Ja, kylsystemet avger ett fläktljud under kylning. Om indikatorn blinkar växelvis blått och rött indikerar det ett kylproblem eller en blockerad öppning.

Kan jag ändra laddningsmelodin?

Ja, sätt i batteriet, vänta på melodin, ta sedan bort det och sätt i det igen inom 5 sekunder för att byta till nästa melodi. Du kan också välja tyst läge (kort pip).

Vad gör man vid strömavbrott under laddning?

Laddningen återupptas automatiskt när strömmen kommer tillbaka. Laddaren sparar den förinställda melodin i minnet även efter ett avbrott.

Kan jag använda en spänningsomvandlare eller ett elverk?

Nej, laddaren måste anslutas direkt till ett AC-uttag med lämplig spänning. Användning av transformator eller generator är förbjuden.

Hur rengör man laddaren?

Koppla bort laddaren och använd en torr trasa. Använd aldrig bensin, thinner eller alkohol. Rengör regelbundet ventilationsöppningarna för att undvika överhettning.

BRUKSANVISNING DC40RC MAKITA

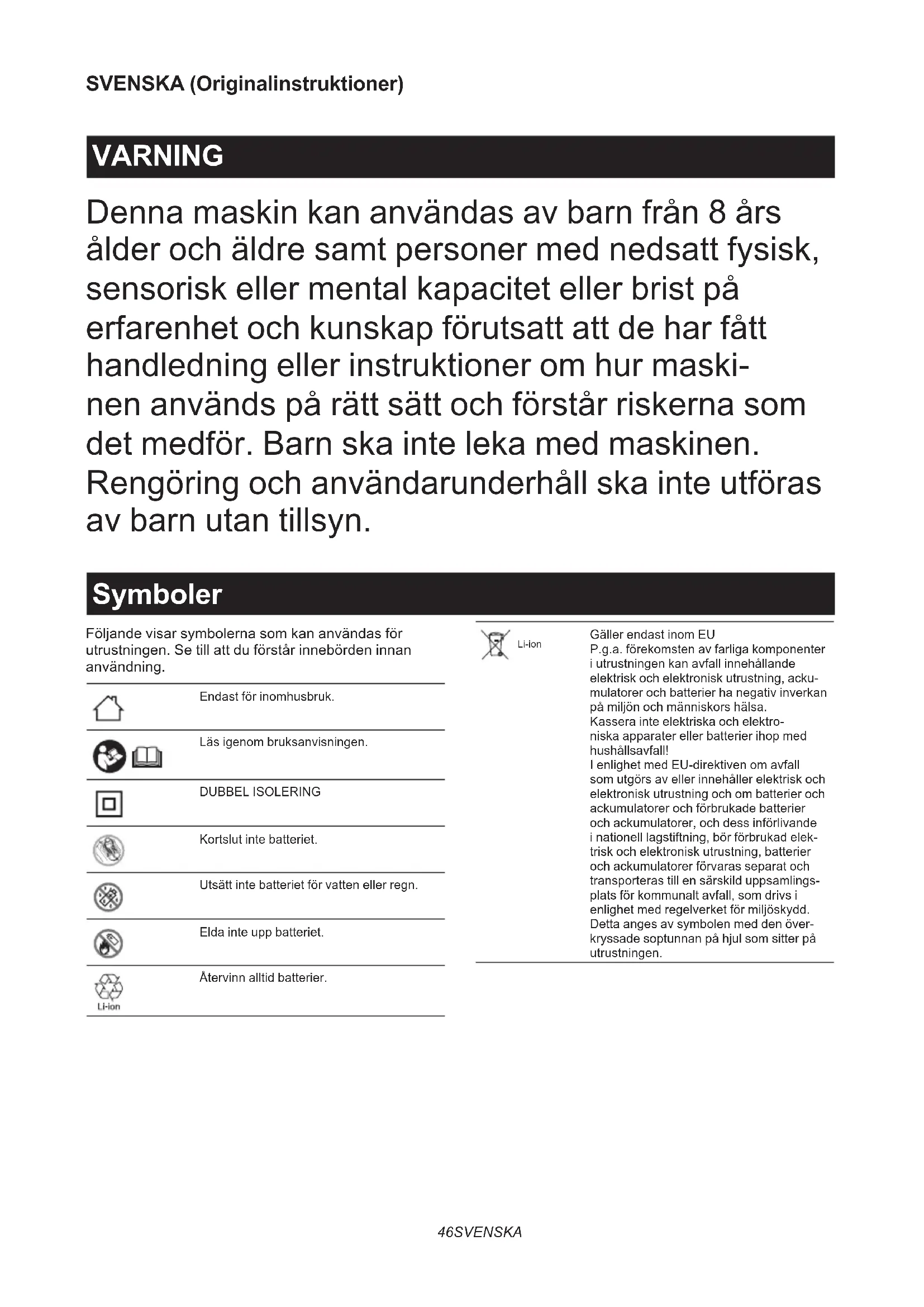

Denna maskin kan användas av barn från 8 års ålder och äldre samt personer med nedsatt fysisk, sensorisk eller mental kapacitet eller brist på erfarenhet och kunskap förutsatt att de har fått handledning eller instruktioner om hur maskinen används på rätt sätt och förstår riskerna som det medför. Barn ska inte leka med maskinen.

Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Symboler

Följande visar symbolerna som kan användas för utrustningen. Se till att du förstår innebörden innan användning.		Li-ion	Gäller endast inom EUP.g.a. förekomsten av farliga komponenteri utrustningen kan avfall innehållande elektrisk och elektronisk utrustning, ackumulatorer och batterier ha negativ inverkan på miljön och människors hälsa.Kassera inte elektriska och elektro-niska apparater eller batterier ihop med hushållsavfall!I enlighet med EU-direktiven om avfallsom utgörs av eller innehåller elektrisk och elektronisk utrustning och om batterier och ackumulatorer och förbrukade batterier och ackumulatorer, och dess införlivande i nationell lagstiftning, bör förbrukad elek-trisk och elektronisk utrustning, batterier och ackumulatorer förvaras separat och transporteras till en särskild uppsamlings-plats för kommunalt avfall, som drivs i enlighet med regelverket för miljöskydd.Detta anges av symbolen med den över-kryssade soptunnan på hjul som sitter på utrustningen.
	Endast för inomhusbruk.
	Läs igenom bruksanvisningen.
	DUBBEL ISOLERING
	Kortslut inte batteriet.
	Utsätt inte batteriet för vatten eller regn.
	Elda inte upp batteriet.
	Återvinn alltid batterier.

▶ Fig.1

	Redo att ladda.
	Fördröj laddning (batteri kyls ner, för kallt batteri, eller väntar på laddning).
	Laddning (0 - 80 %).

	Laddning (80 - 100 %).
	Laddning klar.
	Laddning (kylfel).
	Defekt batteri.

FÖRSIKTIGT

1. SPARA DESSA INSTUKTIONER – Denna manual innehåller viktig säkerhets- och bruksanvisningar för batteriladdare.
2. Innan batteriladdaren används ska alla instruktioner och varningsmärken på (1) batteriladdaren, (2) batteriet och (3) produkten läsas.
3. FÖRSIKTIGT – För att minska risken för personskador ska endast uppladdningsbara batterier från Makita laddas. Andra typer av batterier kan explodera och orsaka personskador och skador.
4. Icke laddningsbara batterier kan inte laddas i denna batteriladdare.
5. Använd en strömkälla med den spänning som anges på laddarens typskylt.
6. Ladda inte batterikassetten i närheten av lättantändliga vätskor eller gaser.
7. Utsätt inte laddaren för regn, snö eller blöta förhållanden.
8. Bär aldrig laddaren i kabeln eller ryck i kabeln för att dra ut den ur eluttaget.

9. Efter laddning, eller innan något underhåll eller rengöring utförs, koppla bort laddaren från eluttaget. Dra ut med kontakten istället för sladden när du kopplar bort laddaren.

10. Se till att kabeln är placerad så att den inte kan trampas på, snubblas över eller på annat sätt utsättas för skada eller påverkan.

11. Använd inte laddaren med skadad sladd eller kontakt. Om kabeln eller kontakten är skadad, be ett Makita-auktoriserat servicecenter byta ut den för att undvika fara.
12. Använd inte eller ta isär laddaren om den har fått ett kraftigt slag, tappats eller på annat sätt skadats på något sätt; ta den till en fackman. Felaktig användning eller återmontering kan leda till risk för elektriska stötar eller brand.
13. Ladda inte batterikassetten om rumstemperaturen är LÄGRE än 10°C (50°F) eller ÖVER 40°C (104°F). Vid kall temperatur kanske laddning kan inte startar.
14. Försök inte att använda en transformator, en motorgenerator eller ett DC-uttag.
15. Låt inte något täcka eller täppa till laddarens ventilationsöppningar.
16. Koppla inte in eller ur sladden eller sätt i eller ta bort batteriet med våta händer.
17. Använd inte bensin, bensen, thinner, alkohol eller liknande för att rengöra laddaren. Missfärgning, deformation eller sprickor kan uppstå.

Laddning

1. Anslut batteriladdaren till en korrekt AC-spänningskälla. Laddningslamporna blinkar långsamt grönt flera gånger.
2. Sätt i batterikassetten i laddaren tills det tar stopp.

▶ Fig.2

Laddarens kontaktskydd kan öppnas vid isättning och stängas när batterikassetten tas ut.

1. När batterikassetten är isatt ändras laddningslampans färg från grönt till blått och laddningen startar. Den snabba blå blinkande lampan visar på laddat förhållande i 0–80 % och stadigt lysande blå laddningslampa påvisar 80–100 %. Indikering på 80 % som nämns ovan är ett ungefärligt värde. Indikering kan skilja sig åt beroende på batteriets temperatur eller batteriets skick.
2. När laddningen är klar ändras laddningslampan från blått till grönt och melodisignalen eller summersignalen (ett långt pip) ljuder för att meddela att laddningen är slutförd.
3. Ta efter laddning bort batterikassetten från laddaren och koppla bort laddaren från eluttaget.

OBS: Laddningstiden varierar med den temperatur (10°C (50°F)–40°C (104°F)) som batterikassetten laddas vid och batterietes skick, som när en batterikassett som är ny eller inte har använts under en lång tid.

Spänning Antal celler Li-ion batterikassett Kapacitet (Ah) Laddningstid				(minuter)
40 V (max.) 10 BL4020 2 30
40 V (max.) 10 BL4025 2,5 38
40 V (max.) 10 BL4040 / BL4040F 4 67
40 V (max.) 20	BL4050F 5 85
40 V (max.)	20	BL4080F	8	170

OBSERVERA: Batteriladdaren är avsedd för laddning av batterikassetter från Makita. Använd den aldrig för andra ändamål eller för batterier från andra tillverkare.

OBS: Om laddningslampan blinkar långsamt blått kan laddningen inte starta på grund av skicket på batterikassetten enligt nedan:

— Batterikassett från en maskin som precis använts eller en batterikassett som har utsatts för direkt solljus under en lång tid.
— Batterikassett som har stått för länge på en plats som utsatts för kall luft.

OBS: Om batterikassetten är för varm kan laddningen inte påbörjas förrän batterikassettens temperatur när den temperatur där laddning är möjlig.

OBS: Om laddningslampan ändras till rött är laddning inte möjlig. Kontakterna på laddaren eller batterikassetten är igensatta med damm eller batterikassetten är utsliten eller skadad.

Ändrad melodi vid slutförd laddning

1. Om batterikassetten sätts in i laddaren avges den senaste förinställda korta melodisignalen för slutförd laddning.
2. Om man tar bort och sätter in den igen inom fem sekunder efter den åtgården ändras melodisignalen.
3. Varje gång man tar bort och sätter in den igen inom ytterligare fem sekund efter detta, ändras melodisignalen därefter.
4. När den önskade melodisignalen kommer, lämnar du batterikassetten insatt och laddningen påbörjas. När ett läge med "kort pip" väljs, kommer inga signaler för slutförd laddning. (Tyst läge)
5. När laddningen är klar tänds laddningslampan i grönt och den melodisignal som förinställdes när batterikassetten sattes in, eller summersignalen (ett långt pip), ljuder för att meddela att laddningen är slutförd. (När tyst läge har valts hörs inga ljud.)
6. Den förinställda melodisignalen fortsätter lagras även när laddaren är urkopplad.

Kylsystem

Denna laddare är utrustad med fläktkylning för överhettade batterier för att batteriet ska kunna prestera som bäst. Det kan komma ljud från luft som kommer ut från fläkten vid kylning. Detta innebär inget fel på laddaren.

Blå och röd lampa blinkar växelvis för att varna i följande fall.

• Fel på kylfläkten
• Ofullständig nedkylning av batteriet pga damm Batteriet kan laddas trots den omväxlande blå och röda lampan. Men laddningstiden blir längre än vanligt i detta fall. Kontrollera kylfläktens ljud, ventilationshålen på laddaren och batteriet som ibland kan sättas igen av damm.

Håll alltid ventilationshålen på laddaren och batteriet rena för kylning.

▶ Fig.3: 1. Utblås 2. Intagsventil

OBS: Kylsystemet fungerar även om inget ljud hörs från kylfläkten, så länge den blå och röda lampan inte blinkar.

OBS: Produkterna bör skickas till reparation eller underhåll om den omväxlande blå och röda lampan blinkar ofta.

Väggmontering

⚠️ WARNING: Se till att använda två skruvar för att hänga upp laddaren på väggen, och fäst laddaren på väggen med en annan skruv. I annat fall kan laddaren falla och orsaka skador.
⚠️VARNING: Se alltid till att laddaren är urkopplad och batteriet uttaget ur laddaren innan arbete med väggmontering utförs.
⚠️ WARNING: Följ stegen i denna manual och slutför hela proceduren på samma gång. Laddaren kan falla och orsaka skador om du slutar arbeta på halva vägen.
⚠️ VARNING: Kontrollera regelbundet att skruvarna är åtdragna. I annat fall kan laddaren falla p.g.a. lösa skruvar.
⚠️VARNING: Gör rent laddarens kontakter regelbundet med en dammsugare etc.

⚠FÖRSIKTIGT: Välj en stabil vägg för montering av laddaren. Se till att det inte finns något hinder för monteringsarbetet eller laddningen. Laddarens och batteriets bruttovikt uppnår cirka 3,0 kg (6,6 lbs). Se till att väggen är tillräckligt förstärkt.
⚠FÖRSIKTIGT: Var försiktig så att du inte tappar batterikassetten när du sätter i eller tar ut den från den väggmonterade laddaren. Håll batterikassetten stadigt och stå stabilt.

Du kan montera laddaren på väggen. Se till att det är fritt runt laddaren enligt bilden.

▶ Fig.4

OBS: Saker du måste förbereda:

— Två skruvar - upphängning av laddaren

Skruvstorlek: 4,0 mm x mer än 20 mm.

Skruvhuvudstorlek: Mindre än ø9,0 mm i diameter och mindre än 3,5 mm tjockt.

— En skruv (4,0 mm x mer än 25 mm) - för att fästa laddaren.
— Verktyg - för att dra åt skruvarna

1. Fixera två skruvar för att hänga på väggen.
2. Häng laddaren på väggen med kroken på baksidan.

▶ Fig.5

1. Fäst laddaren genom att dra åt en fästskruv överst på laddaren.
   ▶ Fig.6
