Tip proizvoda	Punjač baterije
Marka	Makita
Model	DC40RC
Kompatibilne baterije	Makita Li-ion baterije 40 V maks. (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F)
Ulazni napon	100-240 V AC, 50/60 Hz
Izlazni napon	40 V DC (maks.)
Struja punjenja	8 A (maks.)
Vreme punjenja (BL4020, 2 Ah)	30 min
Vreme punjenja (BL4025, 2,5 Ah)	38 min
Vreme punjenja (BL4040/BL4040F, 4 Ah)	67 min
Vreme punjenja (BL4050F, 5 Ah)	85 min
Vreme punjenja (BL4080F, 8 Ah)	170 min
Dimenzije (D × Š × V)	Približno 200 × 150 × 100 mm
Težina	Približno 1,2 kg (bez baterije)
Opseg temperature punjenja	10 °C – 40 °C
Svetlosni indikatori	Zelena LED (spremno), plava (punjenje u toku), crvena (greška)
Specijalne funkcije	Ventilator za hlađenje, prilagodljiva melodija kraja punjenja, montaža na zid
Sigurnost	Dvostruka izolacija, zaštita od kratkog spoja, termička zaštita
Održavanje i čišćenje	Čistiti suvom krpom, ne koristiti rastvarače, održavati otvore za ventilaciju slobodnim
Rezervni delovi i popravljivost	Popravka samo u ovlašćenom Makita servisu
Garancija	2 godine (pod uslovima važećih zakona)

Često postavljana pitanja - DC40RC MAKITA

Da li je punjač DC40RC kompatibilan sa svim Makita baterijama?

Ne, dizajniran je samo za Makita Li-ion baterije od 40 V maks. (BL40xx serija). Baterije drugih marki ili baterije koje se ne mogu puniti ne treba koristiti.

Kako da znam da je baterija potpuno napunjena?

Svetlosni indikator prelazi sa plave na stalno zelenu i melodija (ili bip) se oglašava da označi kraj punjenja.

Šta učiniti ako indikator treperi crveno?

To ukazuje na neispravnu bateriju ili začepljene kontakte. Očistite kontakte duvaljkom za prašinu. Ako problem potraje, zamenite bateriju ili kontaktirajte servisni centar.

Mogu li da punim vruću bateriju?

Ne, punjenje ne počinje ako je baterija previše vruća. Punjač čeka da se ohladi. Plavo treperenje sporim tempom označava odlaganje punjenja (hlađenje).

Kako montirati punjač na zid?

Koristite dva zavrtnja da okačite punjač na zadnju kuku, zatim treći zavrtanj na vrhu da ga čvrsto pričvrstite. Ukupna težina (punjač + baterija) je približno 3 kg.

Da li ventilator za hlađenje proizvodi normalan zvuk?

Da, sistem hlađenja proizvodi zvuk ventilatora tokom hlađenja. Ako indikator plavo i crveno trepere naizmenično, to ukazuje na problem sa hlađenjem ili začepljen otvor.

Mogu li da promenim melodiju kraja punjenja?

Da, umetnite bateriju, sačekajte melodiju, zatim je izvadite i ponovo umetnite u roku od 5 sekundi da biste prešli na sledeću melodiju. Takođe možete izabrati tihi režim (kratki bip).

Šta učiniti u slučaju nestanka struje tokom punjenja?

Punjenje će se automatski nastaviti kada se napajanje vrati. Punjač pamti unapred podešenu melodiju čak i nakon prekida.

Mogu li da koristim step-up transformator ili generator?

Ne, punjač se mora direktno priključiti na AC utičnicu odgovarajućeg napona. Upotreba transformatora ili generatora je zabranjena.

Kako očistiti punjač?

Isključite punjač i koristite suvu krpu. Nikada ne koristite benzin, razređivač ili alkohol. Redovno čistite otvore za ventilaciju kako biste sprečili pregorevanje.

KORISNIČKI PRIRUČNIK DC40RC MAKITA

Волтажа Број на	келии Литиум-јонска касета за батерија	Капацитет (Ah) Време на полнење (минути)
40 V (макс.) 10 BL4020 2 30
40 V (макс.) 10 BL4025 2,5 38
40 V (макс.) 10 BL4040 / BL4040F 4 67
40 V (макс.) 20	BL4050F 5 85
40 V (макс.)	20	BL4080F	8

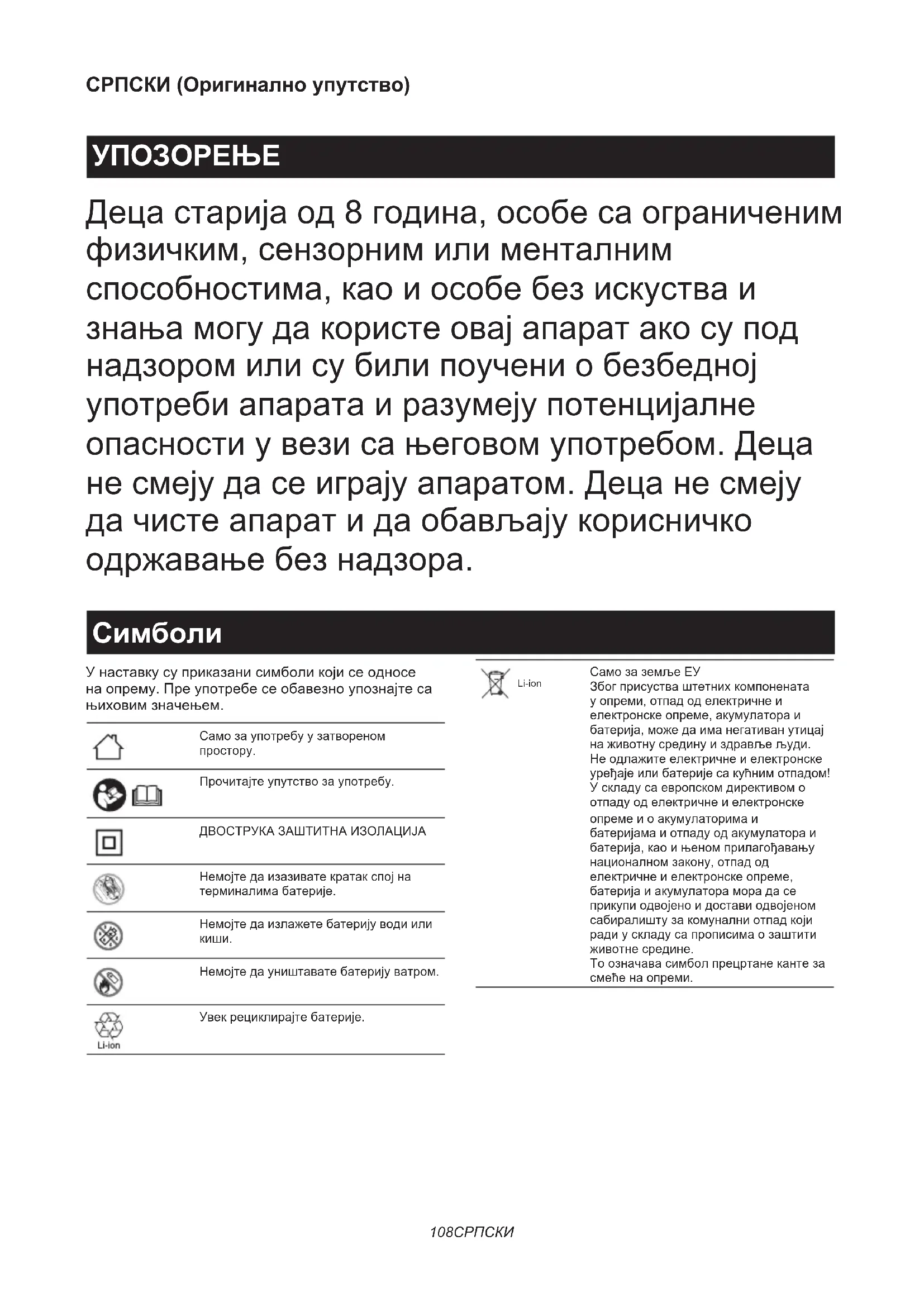

Деца старија од 8 година, особе са ограниченим физичким, сензорним или менталним способностима, као и особе без искусства и знања могу да користе овај апарат ако су под надзором или су били поучени о безбедној употреби апарата и разумеју потенцијалне опасности у вези са његовом употребом. Деца не смеју да се играју апаратом. Деца не смеју да чисте апарат и да обављају корисничко одржавање без надзора.

Символи

У наставку су приказани символи који се односе на опрему. Пре употребе се обавезно упознајте са њиховим значењем.		Li-ion	Само за земље ЕУЗбог присуства штетних компонената у опреми, отпад од електричне и електронске опреме, акумулатора и батерија, може да има негативан утицај на животну средину и здравље људи. Не одлажите електричне и електронске уређаје или батерије са кућним отпадом! У складу са европском директивом о отпаду од електричне и електронске опреме и о акумулаторима и батеријама и отпаду од акумулатора и батерија, као и њеном прилагођавању националном закону, отпад од електричне и електронске опреме, батерија и акумулатора мора да се прикупи одвојено и достави одвојеном сабиралишту за комунални отпад који ради у складу са прописима о заштити животне средине.То означава символ прецертане канте за смеће на опреми.
	Само за употребу у затвореном простору.
	Прочитајте упутство за употребу.
	ДВОСТРУКА ЗАШТИТНА ИЗОЛАЦИЈА
	Немојте да изазивате крatak спој на терминалима батерије.
	Немојте да излажете батерију води или киши.
	Немојте да уништавате батерију ватром.
	Увек рециклирајте батерије.

	Спремно за пуњење.
	Одложено пуњење (хлађење батерије, превише хладна батерија или чекање на пуњење).
	Пуњење (0 – 80%).

	Пуњење (80 – 100 %).
	Пуњење је завршено.
	Пуњење (неисправно хлађење).
	Неисправна батерија.

ПАЖЊА

1. САЧУВАЈТЕ ОВА УПУТСТВА – овај приручник садржи важна упутства за безбедност и руковање пуњачем за батерије.
2. Пре коришћења пуњача за батерије, прочитајте сва упутства и безбедносне ознаке на (1) пуњачу батерије, (2) батерији и (3) производу који користи батерију.
3. ПАЖЊА – да бисте смањили ризик од повреда, пуните само пуњиве батерије компаније Makita. Друге врсте батерија могу да се распресну и доведу до телесних повреда и оштећења.
4. Батерије које нису пуњиве не могу да се пуне помоћу овог пуњача.
5. Користите извор напајања чији напон одговара оном на натписној плочици пуњача.
6. Немојте да користите уложак батерије у присуству запаљивих течности или гасова.
7. Немојте да излажете пуњач киши, снегу или влази.
8. Никада не носите пуњач држећи га за кабл и немојте га вући за кабл да бисте га извадили уз утичнице.
9. Након пуњења и пре одржавања или чишћења, искључите пуњач са извора напајања. Када вадите пуњач из утичнице, вуците га за утикач, а не за кабл.

10. Уверите се да сте поставили кабл тако да нико не може да га згази, да се саплете о њега нити да га оштети или оптерети на било који начин.

11. Немојте да рукујете пуњачем ако су кабл или утикач оштећени. Ако су кабл или утикач оштећени, обратите се овлашћеном сервисном центру компаније Makita ради замене како бисте спречили опасности.

12. Немојте да рукујете пуњачем нити да га растављате ако је претрнео ударац, ако је пао или се на било који начин оштетио. У том случају, обратите се сервисеру. Неправилно коришћење или растављање могу да доведу до струјног удара или пожара.
13. Немојте да пуните уложак батерије ако је собна температура ИСПОД 10°C (50°F) или ИЗНАД 40°C (104°F). Пуњење можда неће почети при хладној температури.
14. Не покушавајте да користите генераторски трансформатор, генератор мотора или утичницу за једносмерну струју.
15. Не дозволите да ишта прекрије или запуши вентилационе отворе пуњача.
16. Немојте да прикључујете или искључујете кабл нити да умећете батерију мокрим рукама.
17. За чишћење пуњача немојте да користите нафту, бензин, разређивач, алкохол и слично. Може доћи до губитка боје, деформације или оштећења.

Пуњење

1. Прикључите пуњач за батерије на одговарајући извор наизменичне струје. Лампице пуњача ће почети да трепере полако зеленом бојом.
2. Уметните уложак батерије у пуњач док у потпуности не улегне у лежиште.

▶ Слика2

Поклопац за терминале на пуњачу може да се отвори приликом уметања улошка батерије или затвори приликом његовог вађења.

1. Када се уметне уложак батерије, лампице пуњача мењају боју из зелене у плаву и тада почиње пуњење. Брзо треперење лампица у плавој боји означава стање напуњености 0–80%, а непрекидно светљење плаве лампице пуњача означава 80–100% напуњености. Наведена индикација од 80% је само приближна вредност. Индикација се може разликовати у зависности од температуре или стања батерије.
2. Када се заврши пуњење, лампица пуњача уместо плаве почиње да светли зеленом бојом и чује се звук мелодије или сигнала (дуги звучни сигнал) који означава завршетак пуњења.
3. Након пуњења, извадите уложак батерије са пуњача и искључите пуњач.

НАПОМЕНА: Време пуњења зависи од температуре (10 °C (50 °F)–40 °C (104 °F)) при којој се пуни уложак батерије и од његовог стања, на пример, у зависности од тога да ли се пуни нови уложак батерије или онај који дуго није коришћен.

Напон Број ћелија Уложак литијум-јонске		батерије	Капацитет (Ah) Време пуњења (минути)
40 V (макс.) 10 BL4020 2 30
40 V (макс.) 10 BL4025 2,5 38
40 V (макс.) 10 BL4040 / BL4040F 4 67
40 V (макс.) 20	BL4050F 5 85
40 V (макс.)	20	BL4080F	8 170

ОБАВЕШТЕЊЕ: Пуњач за батерије је намењен за пуњење уложака батерија компаније Makita. Не користите га у друге сврхе осим пуњења нити за пуњење батерија другог произвођача.

НАПОМЕНА: Ако лампица пуњача трепери споро плавом бојом, пуњење не може да почне због следећег стања улошка батерије:

— Уложак батерије са алата који је управо коришћен или уложак батерије који је остављен на сунчевој светлости током дужег периода.
— Уложак батерије који је дуже време био изложен хладном ваздуху.

НАПОМЕНА: Када је уложак батерије превише загрејан, пуњење не почиње док уложак батерије не достигне температуру на којој је пуњење могуће.

НАПОМЕНА: Ако лампице пуњача пређу у црвену боју, пуњење није могуће. Терминали на пуњачу или улошку батерије су зачепљени прашином или је уложак батерије похабан или оштећен.

Промена мелодије након завршетка пуњења

1. Постављањем улошка батерије у пуњач покреће се последња унапред подешена кратка мелодија за завршетак пуњења.
2. Уклањање и поновно постављање у року од пет секунди након тога узрокује промену звучне мелодије.
3. Сваки пут када уклоните и у року од пет секунди наког тога поново поставите уложак батерије, звучна мелодија се мења према редоследу.
4. Када се јави жељена звучна мелодија, оставите уложак батерије постављен и пуњење ће започети. Када се изабере режим кратког звучног сигнала, не чују се сигнали за завршетак пуњења. (Тихи режим)
5. Када се заврши пуњење, лампица пуњача засветли у зеленој боји и чује се звук мелодије подешен приликом постављања улошка батерије или сигнал (дуги звучни сигнал) који означава завршетак пуњења. (Ако је изабран тихи режим, нема звучних обавештења.)
6. Подешена звучна мелодија се чува чак и када је пуњач искључен из напајања.

Систем хлађења

Овај пуњач је опремљен вентилатором за хлађење за загрејане батерије да би се омогућило да батерија оствари пуни учинак. Звук ваздуха хлађења се чује током хлађења, што значи да нема проблема са пуњачем.

Плава и црвена лампица светле наизменично да означе упозорење у следећим случајевима.

• Проблем вентилатора за хлађење
• Недовольно охлађена батерија, као што је батерија зачепљена прашином
  Батерија може да се пуни упркос томе што наизменично светле плава и црвена лампица.
  Међутим, у том случају ће време пуњења бити дуже него што је уobicачајено. Проверите звук вентилатора за хлађење, издувну цев на пуњачу и батерији, која понекад може да буде запушена од прашине.

Издувна цев за хлађење на пуњачу и батерији мора увек да буде чиста.

НАПОМЕНА: Иако се не чује звук вентилатора за хлађење, систем хлађења је у реду ако плава и црвена лампица не трепере.

НАПОМЕНА: Производи би требало да се пошаљу на поправку или сервис ако се често дешава да плава и црвена лампица трепере наизменично.

Монтажа на зид

АУПОЗОРЕЊЕ: Обавезно користите два завртња за качење пуњача на зид и причврстите пуњач на зид помоћу другог завртња. У супротном, пуњач може да падне и изазове повреду.
⚠УПОЗОРЕЊЕ: Увек проверите да ли је пуњач искључен из напајања и да ли је батерија уклоњена из пуњача пре обављања монтаже на зид.
⚠УПОЗОРЕЊЕ: Пратите кораке наведене у овом упутству и довршите све поступке одједном. Пуњач може да падне и изазове повреду или оштећење ако обавите посао половично.
АУПОЗОРЕЊЕ: Редовно проверавајте затегнутост вијака. У супротном, пуњач може да падне због олабављених вијака.
⚠УПОЗОРЕЊЕ: Редовно чистите делове прикључака на пуњачу помоћу спреја са компримованим ваздухом или сличне опреме.
АПАЖЊА: Пажљиво изаберите стабилни зид за монтирање пуњача. Уверите се да нема сметњи за обављање монтаже или пуњења. Бруто тежина пуњача и батерије достиже око 3,0 кг (6,6 фунти). Обезбедите довољно ојачања за зид ако је потребно.
АПАЖЊА: Водите рачуна да не испустите уложак батерије када постављате или уклањате батерију из пуњача монтираног на зид. Чврсто држите уложак батерије и држите стабилан положај.

Можете да монтирате пуњач на зид. Ослободите простор око пуњача као што је показано на слици.

▶ Слика4

НАПОМЕНА: Шта је потребно да припремите:

— Два завртња – качење пуњача

Величина завртња: 4,0 мм х више од 20 мм.

Величина главе завртња: Мање од ø9,0 мм и мање од 3,5 мм дебљине.

— Један завртањ (4,0 мм х више од 25 мм) – за причвршћивање пуњача.

— Алат – за затезање завртања

1. Причврстите два завртња за качење на зид.
2. Окачите пуњач на зид користећи куку на полеђини.
   ▶ Слика5
3. Причврстите пуњач затезањем причврсног завртња на врху пуњача.
   ▶ Сликаб
