| Tip produs | Încărcător de baterii |
| Marcă | Makita |
| Model | DC40RC |
| Baterii compatibile | Baterii Li-ion Makita 40 V max (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F) |
| Tensiune de intrare | 100-240 V CA, 50/60 Hz |
| Tensiune de ieșire | 40 V CC (max.) |
| Curent de încărcare | 8 A (max.) |
| Timp de încărcare (BL4020, 2 Ah) | 30 min |
| Timp de încărcare (BL4025, 2,5 Ah) | 38 min |
| Timp de încărcare (BL4040/BL4040F, 4 Ah) | 67 min |
| Timp de încărcare (BL4050F, 5 Ah) | 85 min |
| Timp de încărcare (BL4080F, 8 Ah) | 170 min |
| Dimensiuni (L × l × H) | Aproximativ 200 × 150 × 100 mm |
| Greutate | Aproximativ 1,2 kg (fără baterie) |
| Interval de temperatură de încărcare | 10 °C – 40 °C |
| Indicatoare luminoase | LED verde (gata), albastru (încărcare în curs), roșu (defecțiune) |
| Funcții speciale | Ventilator de răcire, melodie de sfârșit de încărcare personalizabilă, montare pe perete |
| Siguranță | Izolație dublă, protecție împotriva scurtcircuitelor, protecție termică |
| Întreținere și curățare | Curățați cu o cârpă uscată, nu utilizați solvenți, mențineți orificiile de aerisire libere |
| Piese de schimb și reparabilitate | Reparare numai de către centrul autorizat Makita |
| Garanție | 2 ani (sub rezerva condițiilor legale) |
Întrebări frecvente - DC40RC MAKITA
Întrebările utilizatorilor despre DC40RC MAKITA
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Încărcător de baterii în format PDF gratuit! Găsiți manualul dvs. DC40RC - MAKITA și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DC40RC mărcii MAKITA.
MANUAL DE UTILIZARE DC40RC MAKITA

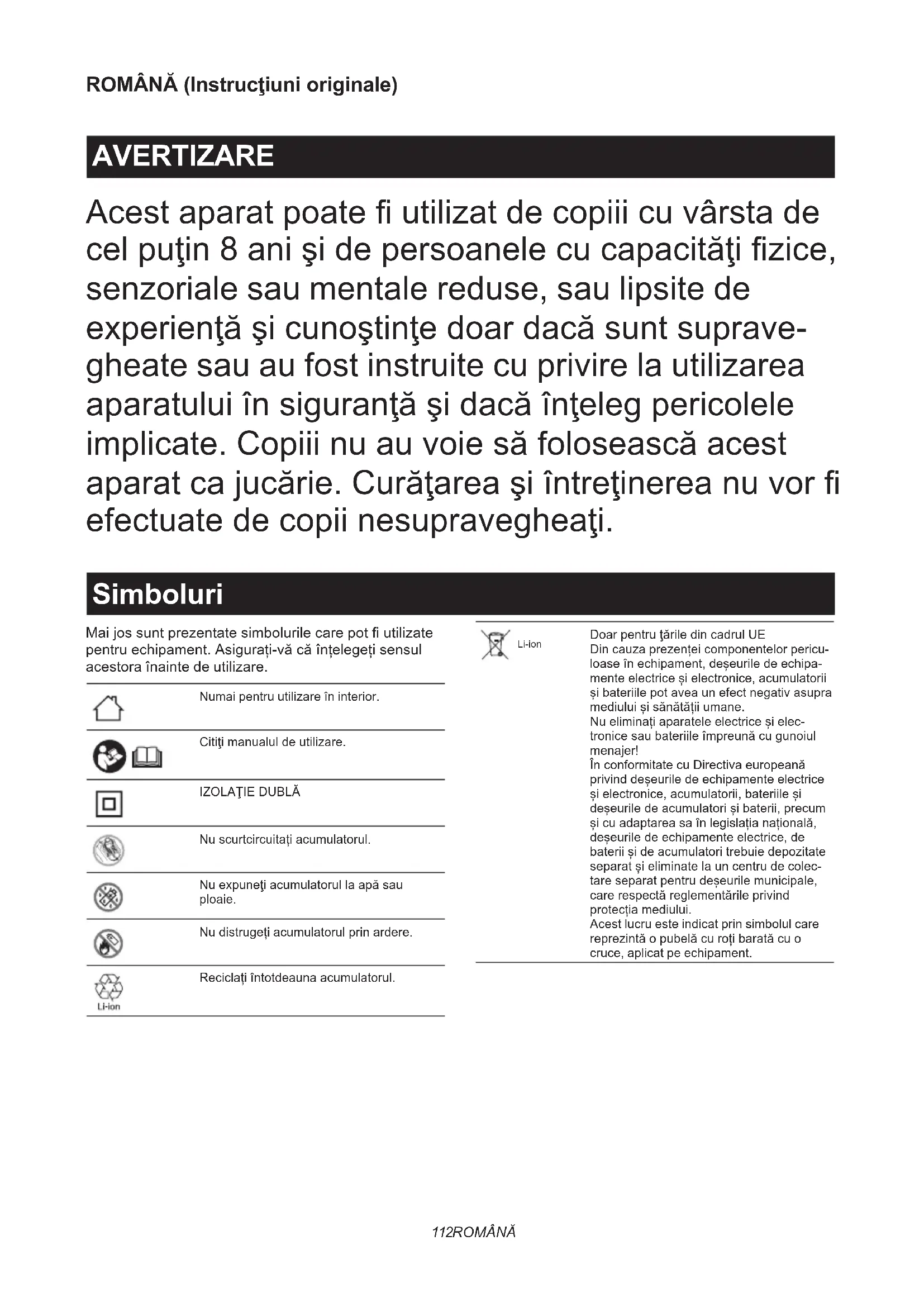

Acest aparat poate fi utilizat de copiii cu vârsta de cel puțin 8 ani și de persoanele cu capacități fizice, senzoriale sau mentale reduse, sau lipsite de experiență și cunoștințe doar dacă sunt suprave-gheate sau au fost instruite cu privire la utilizarea aparatului în siguranță și dacă înțeleg pericolele implicate. Copiii nu au voie să folosească acest aparat ca jucărie. Curățarea și întreținerea nu vor fi efectuate de copii nesupravegheați.
Simboluri
| Mai jos sunt prezentate simbolurile care pot fi utilizate pentru echipament. Asigurați-vă că înțelegeti sensul acestora înainte de utilizare. | [2838] Li-ion | Doar pentru țările din cadrul UE Din cauza prezenței componentelor pericul- loase în echipament, deșeurile de echipa- mente electrice și electronice, acumulatorii și bateriile pot avea un efect negativ asupra mediului și sănătății umane. Nu eliminați aparatele electrice și elec- tronice sau bateriile împreună cu gunoiul menajer! În conformitate cu Directiva europeană privind deșeurile de echipamente electrice și electronice, acumulatorii, bateriile și deșeurile de acumulatorii și baterii, precum și cu adaptarea sa în legislația națională, deșeurile de echipamente electrice, de baterii și de acumulatori trebuie depozitate separat și eliminate la un centru de colec- tare separat pentru deșeurile municipale, care respectă reglementările privind protecția mediului. Acest lucru este indicat prin simbolul care reprezintă o pubelă cu roți barată cu o cruce, aplicat pe echipament. | |
| Numai pentru utilizare în interior. | |||
| Citiți manualul de utilizare. | |||
| IZOLATIE DUBLĂ | |||
| Nu scurtcircuitați acumulatorul. | |||
| Nu expuneți acumulatorul la apă sau ploaie. | |||
| Nu distrugeti acumulatorul prin ardere. | |||
| Reciclati întotdeauna acumulatorul. | |||
▶ Fig.1
| Pregătit pentru încărcare. | |
| Amânare încărcare (răcire în curs a acu-mulatorului, acumulatorul este prea rece sau așteaptă să fie încărcat). | |
| Încărcare (0 – 80 %). |
| Încărcare (80 – 100 %). | |
| Încărcare completă. | |
| Încărcare (Răcire anormală). | |
| Accumulator defect. |
ATENTIE
- PĂSTRAȚI ACESTE INSTRUCTIUNI - Acest manual conține instrucțiuni importante de siguranță și funcționare pentru încărcătorul acumulatorului.
- Înainte de a folosi încărcătorul accumulatorului, citiți toate instrucțiunile și atenționările de pe (1) încărcătorul accumulatorului, (2) accumulator și (3) produsul care folosește accumulatorul.
- ATENTIE - încărcați numai accumulatori Makita reîncărcabili pentru a reduce riscul de vătămări corporale. Alte tipuri de accumulatori pot exploda producând vătămări corporale și daune.
- Acumulatorii care nu sunt reîncărcabili nu pot fi încărcați folosind acest încărcător.
- Folosiți o sursă de alimentare cu energie la tensiunea specificată pe plăcuța de identificare a încărcătorului.
- Nu încărcați cartușul accumulatorului în prezența lichidelor sau a gazelor inflamabile.
- Nu expuneți încărcătorul la ploaie, zăpadă sau condiții de umezeală.
- Nu transportați niciodată încărcătorul ținând de cablu sau nu smulgeți pentru a-l scoate din suport.
-
După încărcare sau înainte de a efectua activități de întreținere sau curățare, deconectați încărcătorul de la sursa de alimentare cu energie. Ori de câte ori deconectați încărcătorul, trageți mai degrabă de fișă, nu de cablu.
-
Poziționați cablul astfel încât să nu se calce pe acesta, să nu fie tras din cauza împiedicării sau să nu fie deteriorat sau tensionat din orice alte motive.
- Nu utilizati încărcătorul cu un cablu sau o fișă deteriorată. În cazul în care cablul sau fișa sunt deteriorate, solicitați centrului de service autorizat Makita înlocuirea acestora pentru a evita un pericol.
- Nu utilizați sau dezasamblăți încărcătorul dacă a primit o lovitură puternică, a fost scăpat sau deteriorat în orice alt mod. Apelați la un tehnician de service calificat. Utilizarea sau remontarea incorectă poate produce un risc de electrocutare sau incendiu.
- Nu încărcați cartușul acumulatorului la o temperatură a camerei SUB 10° C (50° F) sau PESTE 40° C (104° F). Este posibil ca încărca-rea să nu pornească la o temperatură scăzută.
- Nu încercați să utilizați un transformator ridicător, un generator de motor sau o priză CC.
- Asigurați-vă că orificiile de ventilație ale încăr-cătorului nu sunt acoperite sau blocate.
- Nu conectați sau deconectați cablul și nu introduceti sau scoateți acumulatorul cu mâinile ude.
- Nu utilizați niciodată gazolină, benzină, diluant, alcool sau alte substanțe asemănătoare pentru a curăța încărcătorul. În caz contrar, pot rezulta decolorări, deformări sau fisuri.
Se încarcă
- Conectați încărcătorul la sursa de tensiune CA corespunzătoare. Indicatoarele de încărcare vor emite lent o lumină verde intermitentă.
- Introduceți cartușul accumulatorului în încărcător până când se reglează pe ghidajul încărcătorului.
▶ Fig.2
Capacul încărcătorului poate fi deschis la introducerea cartușului acumulatorului și închis la scoaterea cartușului.
-
După introducerea cartușului acumulatorului, culoarea indicatorului de încărcare se va schimba din verde în albastru și încărcarea va porni. Indicatorul cu lumină albastră intermitentă rapidă indică un nivel de încărcare cuprins între 0 și 80 %, iar indicatorul de încărcare albastru va continua să lumineze constant atunci când nivelul de încărcare ajunge între 80 și 100 %. Indicația de 80 % menționată mai sus este o valoare aproximativă. Indicația poate varia în funcție de temperatura sau starea acumulatorului.
-
La finalizarea încărcării, culoarea indicatorului de încărcare se va modifica din albastru în verde și se va auzi un sunet sau o avertizare sonoră (un bip lung) care anunță finalizarea încărcării.
-
După încărcare, scoateți cartușul acumulatorului din încărcător și deconectați încărcătorul.
NOTĂ: Durata de încărcare variază în funcție de temperatura [10°C (50°F) – 40°C (104°F)] la care este încărcat cartușul accumulatorului și de starea cartușului, cum ar fi un cartuș nou sau care nu a mai fost utilizat un timp îndelungat.
| Tensiune Număr de celule Cartuș acumulator | Li-ion | Capacitate (Ah) Durată de încărcare (minute) | |
| 40 V (max.) 10 BL4020 2 30 | |||
| 40 V (max.) 10 BL4025 2,5 38 | |||
| 40 V (max.) 10 BL4040 / BL4040F 4 67 | |||
| 40 V (max.) 20 | BL4050F 5 85 | ||
| 40 V (max.) | 20 | BL4080F | 8 170 |
NOTĂ: Încărcătorul este destinat încărcării cartușelor acumulatoarelor Makita. Nu îl utilizați niciodată în alte scopuri sau cu acumulatoare ale altor producători.
NOTĂ: Dacă indicatorul de încărcare se aprinde intermitent și luminează lent, emițând o lumină albastră, este posibil ca încărcarea să nu înceapă din cauza stării cartușului acumulatorului, așa cum este indicat mai jos:
— cartușul accumulatorului al unei mașini care tocmai a fost utilizată sau cartușul accumulatorului care a fost depozitat într-o locație cu expunere directă la lumina soarelui timp îndelungat;
— cartușul accumulatorului care a fost depozitat într-o locație cu expunere la aer rece timp îndelungat.
NOTĂ: Când cartușul accumulatorului este prea fierbinte, încărcarea nu începe decât după ce temperatura cartușului accumulatorului ajunge la nivelul la care încărcarea este posibilă.
NOTĂ: Încărcarea nu se poate efectua dacă indicatorul de încărcare începe să emită o lumină roșie. Bornele de pe încărcător sau de pe cartușul accumulatorului sunt blocate din cauza prafului sau cartușul accumulatorului este uzat sau defect.
Melodia se schimbă după finalizarea încărcării
- La introducerea cartușului acumulatorului în încărcător se aude ultima melodie scurtă presetată care anunță finalizarea încărcării.
- Dacă, într-un interval de cinci secunde după această acțiune, scoateți și reintroduceți cartușul acumulatorului, melodia se schimbă.
- Melodia se schimbă succesiv de fiecare dată când scoateți și reintroduceți cartușul acumulatorului la un interval de cinci secunde.
- Atunci când auziți melodia dorită, lăsați cartușul acumulatorului în încărcător și încărcarea va începe. Dacă este selectat un mod de „bip scurt”, semnalele de încărcare finalizată nu se vor auzi. (Mod silențios)
- La finalizarea încărcării, indicatorul de încărcare va emite o lumină verde și se va auzi melodia presetată la introducerea cartușului acumulatorului sau avertizarea sonoră (un bip lung) care anunță finalizarea încărcării. (Dacă este selectat modul silențios, nu se va auzi niciun sunet.)
- Melodia presetată rămâne salvată chiar și atunci când încărcătorul este deconectat.
Sistemul de răcire
Acest încărcător este prevăzut cu un ventilator de răcire pentru un accumulator încălzit, cu scopul de a-i permite acumulatorului să își dovedească propria performanță. În timpul răcirii se aude sunetul aerului de răcire care iese, ceea ce arată că încărcătorul funcționează corect.
Un indicator albastru și roșu va lumina alternativ inter- mitent ca avertizare în următoarele cazuri.
- Problemă la ventilatorul de răcire
- Răcire incompletă a accumulatorului, cum ar fi în cazul în care este înfundat cu praf Bateria poate fi încărcată în ciuda indicatorului care luminează alternativ în albastru și roșu. Dar durata de încărcare va fi mai lungă decât în mod obișnuit în acest caz. Verificați sunetul ventilatorului de răcire, fanta din încărcător și accumulator, care poate fi uneori înfundată cu praf.
În vederea răcirii, păstrați întotdeauna curată fanta din încărcător și acumulator.
▶ Fig.3: 1. Fantă de evacuare 2. Fanta admisiei de aer
NOTĂ: Dacă indicatorul cu lumină albastră și roșie nu luminează intermitent, sistemul de răcire este în stare bună, deși ventilatorul de răcire nu emite un sunet.
NOTĂ: Dacă indicatorul cu lumină albastră și roșie luminează frecvent intermitent în mod alternativ, produsele trebuie trimise la reparat sau întreținere.
Montarea pe perete
AAVERTIZARE: Utilizați două şuruburi pentru suspendarea încărcătorului pe perete și fixați încărcătorul pe perete cu un alt şurub. În caz contrar, încărcătorul poate cădea și poate cauza vătămări corporale grave.
AAVERTIZARE: Asigurați-vă întotdeauna că încărcătorul este deconectat și că accumulatorul este scos din încărcător înainte de a efectua lucrări de montare pe perete.
AAVERTIZARE: Urmați pașii indicați în prezentul manual și finalizați întreaga procedură odată. Dacă întrerupeți montarea la mijlocul procedurii, încărcătorul poate cădea și cauza vătămări corporale sau daune materiale.
AAVERTIZARE: Verificați în mod regulat strângerea şuruburilor. În caz contrar, încărcătorul poate câdea din cauza unui şurub care nu este bine strâns.
A AVERTIZARE: Curățați bornele încărcătorului în mod regulat, utilizând un aspirator etc.
ATENTIE: Alegeți cu atenție un perete stabil pentru montarea încărcătorului. Asigurați-vă că nimic nu împiedică lucrarea de montare sau operația de încărcare. Greutatea brută a încărcătorului și a acumulatorului ajunge la aproximativ 3,0 kg (6,6 lbs). Asigurați o consolidare suficientă a peretelui, dacă este necesar.
AATENTIE: Aveți grijă să nu scăpați cartușul acumulatorului atunci când introduceți sau scoateți acumulatorul din încărcătorul montat pe perete. Țineți bine cartușul acumulatorului și asigurați-vă că poziția de lucru este stabilă.
Puteți monta încărcătorul pe perete. Asigurați spațiu în jurul încărcătorului, așa cum se vede în figură.
▶ Fig.4
NOTĂ: Trebuie să pregătiți următoarele:
— Două şuruburi - pentru suspendarea încărcătorului pe perete.
Dimensiunea şurubului: 4,0 mm x mai mult de 20 mm.
Dimensiunea capătului șurubului: Diametrul mai mic de ø 9,0 mm și grosimea mai mică de 3,5 mm.
— Un şurub (4,0 mm x mai mult de 25 mm) - pentru fixarea încărcătorului.
— Unelte – pentru strângerea şuruburilor.
- Fixați două şuruburi pentru suspendarea pe perete.
- Suspendați încărcătorul pe perete folosind cârligul aflat pe partea din spate.
▶ Fig.5 - Fixați încărcătorul prin strângerea unui şurub de fixare în partea de sus a încărcătorului.
▶ Fig.6
