DC40RC - Nabíječka baterií MAKITA - Bezplatný návod k obsluze

Typ produktu	Nabíječka baterií
Značka	Makita
Model	DC40RC
Kompatibilní baterie	Baterie Li-ion Makita 40 V max (BL4020, BL4025, BL4040, BL4040F, BL4050F, BL4080F)
Vstupní napětí	100-240 V AC, 50/60 Hz
Výstupní napětí	40 V DC (max.)
Nabíjecí proud	8 A (max.)
Doba nabíjení (BL4020, 2 Ah)	30 min
Doba nabíjení (BL4025, 2,5 Ah)	38 min
Doba nabíjení (BL4040/BL4040F, 4 Ah)	67 min
Doba nabíjení (BL4050F, 5 Ah)	85 min
Doba nabíjení (BL4080F, 8 Ah)	170 min
Rozměry (D × Š × V)	Přibližně 200 × 150 × 100 mm
Hmotnost	Přibližně 1,2 kg (bez baterie)
Rozsah teplot nabíjení	10 °C – 40 °C
Světelné indikátory	Zelená LED (připraveno), modrá (nabíjí se), červená (porucha)
Speciální funkce	Chladicí ventilátor, přizpůsobitelná melodie na konci nabíjení, montáž na zeď
Bezpečnost	Dvojitá izolace, ochrana proti zkratu, tepelná ochrana
Údržba a čištění	Čistěte suchým hadříkem, nepoužívejte rozpouštědla, udržujte větrací otvory volné
Náhradní díly a opravitelnost	Oprava pouze autorizovaným servisem Makita
Záruka	2 roky (podle zákonných podmínek)

Často kladené otázky - DC40RC MAKITA

Je nabíječka DC40RC kompatibilní se všemi bateriemi Makita?

Ne, je určena pouze pro Li-ion baterie Makita 40 V max (řada BL40xx). Baterie jiných značek nebo nenabíjecí baterie by neměly být používány.

Jak poznám, že je baterie plně nabitá?

Světelný indikátor přejde z modré na stálou zelenou a pro oznámení konce nabíjení se ozve melodie (nebo pípnutí).

Co dělat, když indikátor bliká červeně?

To znamená vadnou baterii nebo zanesené kontakty. Očistěte kontakty ofukovačem prachu. Pokud problém přetrvává, vyměňte baterii nebo kontaktujte servisní středisko.

Mohu nabíjet horkou baterii?

Ne, nabíjení se nespustí, pokud je baterie příliš horká. Nabíječka čeká, až vychladne. Pomalé blikání modré signalizuje zpoždění nabíjení (chlazení).

Jak namontovat nabíječku na zeď?

Použijte dva šrouby k zavěšení nabíječky na zadní háček, poté třetí šroub nahoře k pevnému upevnění. Celková hmotnost (nabíječka + baterie) je přibližně 3 kg.

Vydává chladicí ventilátor normální hluk?

Ano, chladicí systém vydává během chlazení hluk ventilátoru. Pokud modrá a červená blikají střídavě, signalizuje to problém s chlazením nebo ucpaný otvor.

Mohu změnit melodii na konci nabíjení?

Ano, vložte baterii, počkejte na melodii, poté ji vyjměte a znovu vložte do 5 sekund pro přepnutí na další melodii. Můžete také zvolit tichý režim (krátké pípnutí).

Co dělat v případě výpadku proudu během nabíjení?

Nabíjení se automaticky obnoví po obnovení napájení. Nabíječka si pamatuje přednastavenou melodii i po výpadku.

Mohu použít transformátor nebo generátor?

Ne, nabíječka musí být zapojena přímo do zásuvky AC s odpovídajícím napětím. Použití transformátoru nebo generátoru je zakázáno.

Jak čistit nabíječku?

Odpojte nabíječku a použijte suchý hadřík. Nikdy nepoužívejte benzín, ředidlo nebo alkohol. Pravidelně čistěte větrací otvory, aby nedošlo k přehřátí.

NÁVOD K OBSLUZE DC40RC MAKITA

Kryt terminálu nabíjačky možno otvorit' vložením akumulátora a zatvorit' vytiahnutím akumulátora.

UPOZORNENIE: Nabíjačka akumulátorov je určená na nabíjanie akumulátorov Makita. Nabíjačku nikdy nepoužívajte na iné účely ani na nabíjanie akumulátorov iných výrobcov.

Zmena melódie po dokončení nabíjania

Vetracie otvory na nabíjačke a akumulátore neustále udržujte čisté, aby sa umožnilo chladenie.

▶ Obr.3: 1. Výfukový prieduch 2. Nasávací prieduch

POZNÁMKA: Chladiaci systém je v poriadku, hoci sa zvuk chladiaceho ventilátora neozýva, ak nebliká modré a červené svetlo.

— Dve skrutky – zavesenie nabíjačky

Vel'kost' skrutky: 4,0 mm x viac ako 20 mm.

1. Upevnite dve skrutky na zavesenie na stenu.
2. Nabíjačku zaveste na stenu s použitím háčika na zadnej strane.

▶ Obr.5

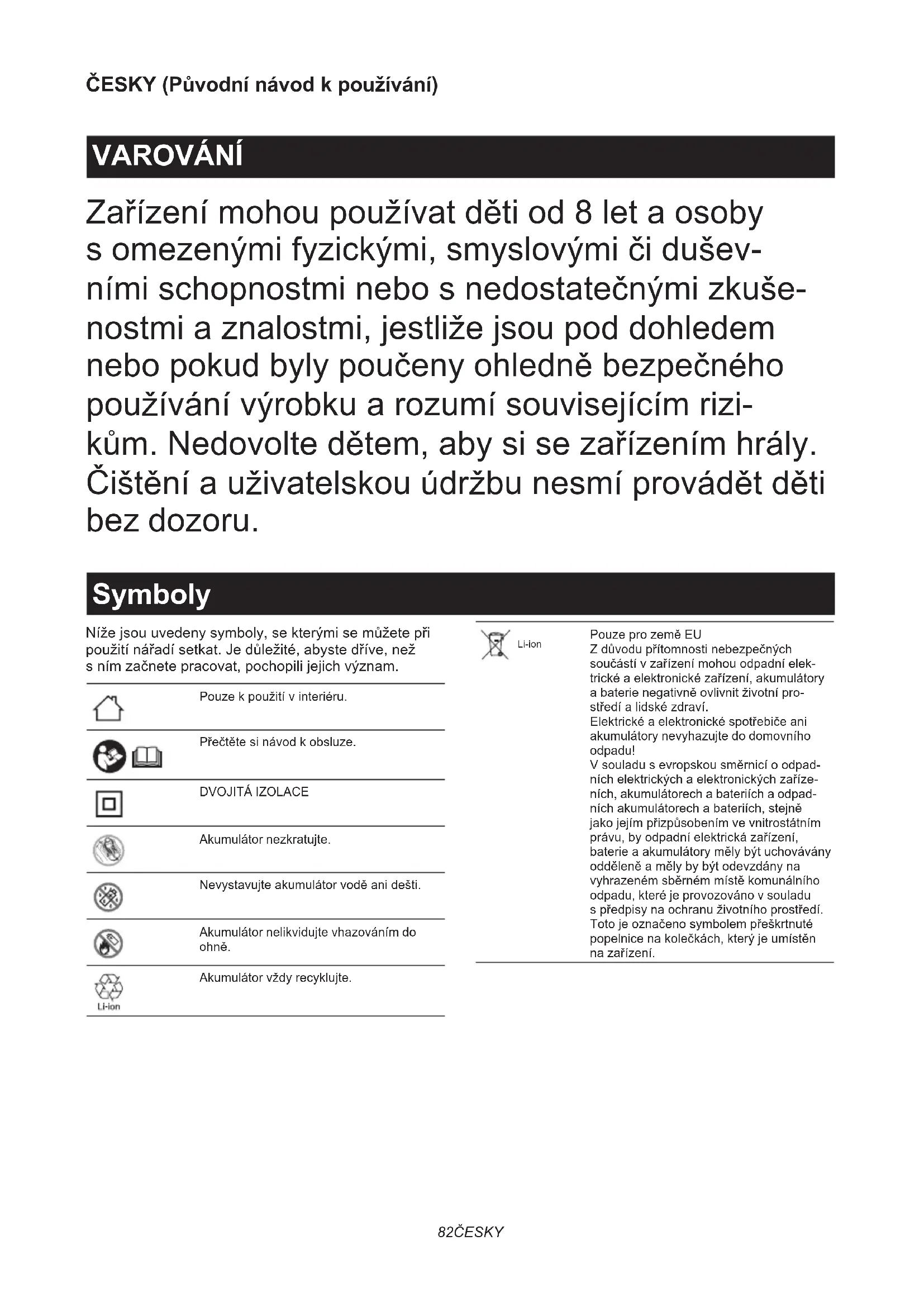

Zařízení mohou používat děti od 8 let a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, jestliže jsou pod dohledem nebo pokud byly poučeny ohledně bezpečného používání výrobku a rozumí souvisejícím rizikům. Nedovolte dětem, aby si se zařízením hrály. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Symboly

Níže jsou uvedeny symboly, se kterými se můžete při použití nářadí setkat. Je důležité, abyste dříve, než s ním začnete pracovat, pochopili jejich význam.		Li-ion	Pouze pro země EUZ důvodu přítomnosti nebezpečných součástí v zařízení mohou odpadní elektrické a elektronické zařízení, akumulátory a baterie negativně ovlivnit životní prostředí a lidské zdraví.Elektrické a elektronické spotřebiče ani akumulátory nevyhazujte do domovního odpadu!V souladu s evropskou směrnicí o odpadních elektrických a elektronických zařízeních, akumulátorech a bateriích a odpadních akumulátorech a bateriích, stejně jako jejím přizpůsobením ve vnitrostátním právu, by odpadní elektrická zařízení, baterie a akumulátory měly být uchovávány odděleně a měly by být odevzdány na vyhrazeném sběrném místě komunálního odpadu, které je provozováno v souladu s předpisy na ochranu životního prostředí.Toto je označeno symbolem přeškrtnuté popelnice na kolečkách, který je umístěn na zařízení.
	Pouze k použití v interiéru.
	Přečtěte si návod k obsluze.
	DVOJITÁ IZOLACE
	Akumulátor nezkratujte.
	Nevystavujte akumulátor vodě ani dešti.
	Akumulátor nelikvidujte vhazováním do ohně.
	Akumulátor vždy recyklujte.

	Připraveno k nabíjení.
	Zpoždění nabíjení (chlazení akumulátoru, příliš studený akumulátor nebo čekání na nabíjení).
	Nabíjení (0–80 %).

	Nabíjení (80–100 %).
	Nabíjení dokončeno.
	Nabíjení (abnormalita chlazení).
	Vadný akumulátor.

UPOZORNĚNÍ

1. TYTO POKYNY USCHOVEJTE – Tento návod obsahuje důležité bezpečnostní a provozní pokyny k nabíječce akumulátorů.
2. Před použitím nabíječky si přečtěte všechny pokyny a varovné symboly na (1) nabíječce, (2) akumulátoru a (3) výrobku využívajícím akumulátor.
3. UPOZORNĚNÍ – V zájmu snížení rizika úrazu nabíjejte pouze dobíjecí akumulátory typu Makita. Jiné typy akumulátorů mohou prasknout a způsobit poranění nebo poškození.
4. S touto nabíječkou nelze použít nedobíjecí akumulátory.
5. Použijte zdroj energie s napětím uvedeným na štítku nabíječky.
6. Akumulátor nenabíjejte v prostředí s hořlavými kapalinami či plyny.
7. Nabiječku nevystavujte dešti, sněhu ani vlhku.
8. Nabíječku nepřenášejte za kabel a neodpojujte ji ze zásuvky tahem za kabel.
9. Po nabíjení nebo před údržbou nebo čištěním nabíječku odpojte od zdroje energie. Při odpo- jování tahejte za zástrčku a ne za kabel.

10. Ujistěte se, že kabel je umístěn tak, abyste na něj nestoupli, nezakopli přes něj nebo ho nepoškodili nebo nenamáhali.

11. Nepoužívejte nabíječku s poškozeným kabelem nebo zásuvkou. Jsou-li kabel nebo zásuvka poškozeny, požádejte autorizované servisní středisko Makita o výměnu, aby se předešlo nebezpečí.

12. Nepoužívejte nabíječku, pokud utrpěla silný náraz, pád nebo byla jinak poškozena; svěřte ji kvalifikovanému opraváři. Nesprávné použití nebo opětovná montáz mohou způsobit riziko úrazu elektrickým proudem nebo požár.
13. Nenabijejte akumulátor, pokud je pokojová teplota NIŽŠÍ NEŽ 10°C (50°F) nebo VYŠŠÍ NEŽ 40°C (104°F). V chladu se nemusi nabíjení spustit.
14. Nepoužívejte zvyšovací transformátor, motorový generátor nebo sít'ovou zásuvku DC.
15. Zajistěte, aby ventilační otvory nabíječky nebyly ničím přikryté nebo ucpané.
16. Nezapojujte ani neodpojujte kabel a nevkládejte ani nevyjímejte akumulátor mokrýma rukama.
17. K čištění nabíječky nikdy nepoužívejte benzín, benzen, ředidlo, alkohol ani podobné prostředky. Mohlo by tak dojít ke změnám barvy, deformacím či vzniku prasklin.

Nabíjení

1. Připojte nabíječku ke zdroji se správným střída-vým napětím. Kontrolka nabíjení bude pomalu opakovaně blikat zeleně.
2. Vložte akumulátor do nabíječky, dokud se nezastaví podle vodítka nabíječky.

▶ Obr.2

Kryt svorky nabíječky lze otevřít při vložení a zavřít při vytažení akumulátoru.

1. Po vložení akumulátoru se kontrolka nabíjení změní ze zelené na modrou a nabíjení se zahájí. Rychlé blikání modré kontrolky značí stav nabíjení na 0–80 %, a pokud modrá kontrolka nabíjení bude svítit stále, značí to 80–100 %. Výše uvedená hodnota 80 % je přibližná. Hlášení se může lišit podle teploty akumulátoru nebo jeho stavu.
2. Při ukončení nabíjení se kontrolka nabíjení změní z modré na zelenou a přehraje se melodie nebo zvuk bzučáku (dlouhé pípnutí) jako signál, že nabíjení bylo dokončeno.
3. Po nabíjení vyjměte akumulátor z nabíječky a nabíječku odpojte.

POZNÁMKA: Doba nabíjení se mění podle teploty (10 °C (50 °F) – 40 °C (104 °F)), při níž je akumulátor nabíjen, a stavu akumulátoru, zda je nový nebo zda nebyl dlouho používán.

Napětí Počet článků Lithium-iontový	akumulátor	Kapacita (Ah) Doba	nabíjení (minuty)
40 V (max.) 10 BL4020 2 30
40 V (max.) 10 BL4025 2,5 38
40 V (max.) 10 BL4040 / BL4040F 4 67
40 V (max.) 20 BL4050F 5 85
40 V (max.) 20 BL4080F 8	170

POZOR: Nabíječka slouží k nabíjení akumulátorů Makita. Nikdy ji nepoužívejte k jiným účelům nebo pro akumulátory jiných výrobců.

POZNÁMKA: Jestliže kontrolka nabíjení bliká pomalu modře, nabíjení není možné z důvodu stavu akumulátoru, viz popis níže:

— Akumulátor z čerstvě použitého přístroje nebo akumulátor dlouho ponechaný na místě vystaveném přímému slunečnímu svitu.
— Akumulátor dlouho ponechaný na místě vystaveném studenému vzduchu.

POZNÁMKA: Když je akumulátor príliš horký, nabíjení nezačne do té doby, dokud není teplota akumulátoru taková, že je nabíjení opět možné.

POZNÁMKA: Změní-li kontrolka barvu na červenou, nabíjení není možné. Svorky nabíječky nebo akumulátoru jsou ucpané prachem nebo je akumulátor opotřebovaný či poškozený.

Změna melodie při dokončení nabíjení

1. Vložení akumulátoru do nabíječky přehraje poslední přednastavenou krátkou melodii pro dokončení nabíjení.
2. Výjmutím a jeho opětovným vložením do pěti vteřin po této akci melodii změníte.
3. Každým vyjmutím a opětovným vložením do dalších pěti vteřin poté se melodie po pořádku mění.
4. Jakmile se přehraje požadovaná melodie, nechte akumulátor vložený a zahájí se nabíjení. Pokud zvolíte režim krátkého pípnutí, nebude se přehrávat žádné oznámení dokončení nabíjení. (Tichý režim)
5. Při ukončení nabíjení se kontrolka nabíjení rozsvítí zeleně a přehraje se melodie nastavená při vložení akumulátoru nebo zvuk bzučáku (dlouhé pípnutí) jako signál, že nabíjení bylo dokončeno. (V tichém režimu se nepřehrávají žádné zvuky.)
6. Přednastavená melodie se uloží, i když bude nabíječka odpojena.

Systém chlazení

Nabíječka je vybavena chladicím ventilátorem pro horké akumulátory, který zlepšuje výkon akumulátoru. Během chlazení vydává nabíječka zvuk chlazení, což znamená, že je v pořádku.

V následujících případech bude střídavě blikat modrá a červená kontrolka jako varování.

• Problém s chladicím ventilátorem
• Nedokončené ochlazení akumulátoru, např. kvůli zanesení prachem

Akumulátor lze nabíjet, i když střídavě bliká modrá a červená kontrolka. Nicméně doba nabíjení bude v takovém případě delší. Zkontrolujte zvuk chladicího ventilátoru, ale také chladicí otvory na nabíječce a akumulátoru, které mohou být zaneseny prachem.

Chladicí otvory na nabíječce a akumulátoru je nutné udržovat čisté.

▶ Obr.3: 1. Výfukový otvor 2. Nasávací otvor

POZNÁMKA: Jestliže modrá a červená kontrolka nebliká, chladicí systém je v pořádku, i když není slyšet zvuk chladicího ventilátoru.

POZNÁMKA: Jestliže modrá a červená kontrolka často střídavě bliká, je nutné výrobky odeslat k servisu či údržbě.

Uchycení na zed'

⚠️VAROVÁNÍ: Pro zavěšení nabíječky na zed' použijte dva šrouby a ukotvěte nabíječku ke zdi pomocí dalšího šroubu. Jinak může nabíječka spadnout a způsobit vážné zranění.
⚠️VAROVÁNÍ: Před uchycením na zed' se vždy ujistěte, že je nabíječka vypojena z elektriny a akumulátor je vyjmut z nabíječky.
⚠️VAROVÁNÍ: Postupujte dle kroků popsaných v této příručce a dokončete celý postup. Jestliže zastavíte práci v polovině postupu, může dojít k pádu nabíječky, což může způsobit zranění nebo škodu.
⚠️VAROVÁNÍ: Pravidelně kontrolujte pevnost utažení šroubů. Jinak může kvůli volnému šroubu nabíječka spadnout.
⚠️VAROVÁNÍ: Pravidelně čistěte koncovky nabíječky za pomoci stlačeného vzduchu.
⚠UPOZORNĚNÍ: Pečlivě zvolte stabilní část stěny, na kterou chcete nabíječku namontovat. Ujistěte se, že montážním pracím nebo provozu nabíječky nic nebrání. Celková hmotnost nabíječky a akumulátoru dosahuje přibližně 3,0 kg (6,6 lbs). Dle potřeby zajistěte zpevnění zdi.
A UPOZORNĚNÍ: Při vkládání nebo vyjímání akumulátoru z nástěnné nabíječky si počínejte opatrně, abyste akumulátor neupustili. Akumulátor držte pevně a pracujte ve stabilní poloze.

Nyní můžete nabíječku namontovat na zed'. Kolem nabíječky zajistěte volný prostor podle vyobrazení.

▶ Obr.4

POZNÁMKA: Co je potřeba si připravit:

— Dva šrouby – pro zavěšení nabíječky

Velikost šroubu: 4,0 mm × více než 20 mm.

Velikost hlavy šroubu: menší než ø9,0 mm a tlouštka menší než 3,5 mm.

— Jeden šroub (4,0 mm × více než 25 mm) – pro ukotvení nabíječky.
— Nástroje – pro utažení šroubů

1. Upevněte dva šrouby pro zavěšení na zed'.
2. Pověste nabíječku na zed' pomocí háčku na zadní straně.

▶ Obr.5

1. Připevněte nabíječku utažením kotvicího šroubu na horní straně nabíječky.
   ▶ Obr.6
