| Тип продукту | Зарядний пристрій для акумулятора |
| Бренд | Makita |
| Модель | DC40RB |
| Сумісні акумулятори | Makita Li-ion 40 В макс (серії BL4xxx) |
| Кількість акумуляторів, що заряджаються одночасно | 2 |
| Вхідна напруга | 100-240 В змінного струму, 50/60 Гц |
| Час заряджання (приклади) | 22 хв (2,0 А·год), 45 хв (4,0 А·год), 76 хв (8,0 А·год) |
| Світлодіодні індикатори | Зелений (готовий), синій (заряджання), червоний (несправність) |
| Система охолодження | Вбудований вентилятор для охолодження акумулятора |
| Захист безпеки | Подвійна ізоляція, зупинка при перегріві, захист від короткого замикання |
| Настінне кріплення | Можливе (4 гвинти, кріплення в комплекті) |
| Допустима температура заряджання | від 10°C до 40°C |
| Приблизна вага (з акумулятором) | 6,0 кг |
| Додаткові функції | Змінна мелодія завершення заряджання, тихий режим |
| Обслуговування | Очищуйте вентиляційні отвори повітродувкою; не використовуйте розчинники |
Часті запитання - DC40RB MAKITA
Питання користувачів про DC40RB MAKITA
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Зарядний пристрій у форматі PDF безкоштовно! Знайдіть свій посібник DC40RB - MAKITA і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. DC40RB бренду MAKITA.
ПОСІБНИК КОРИСТУВАЧА DC40RB MAKITA
| EN | Two Port Multi Fast Charger INSTRUCTION MANUAL 4 | ||
| FR | Chargeur Rapide 2 Batteries MANUEL D'INSTRUCTIONS 8 | ||
| DE | 2-Fach Schnelladegerät BETRIEBSANLEITUNG 13 | ||
| IT | Caricabatterie rapido multiplo a due vani ISTRUZIONI PER L'USO 17 | ||
| NL | Accu-snellader met dubbel accustation GEBRUIKSAANWIJZING 21 | ||
| ES | Multi-Cargador Rápido de Dos Puertos MANUAL DE INSTRUCCIONES 25 | ||
| PT | Carregador Rápido de 2 Postos MANUAL DE INSTRUÇÕES 29 | ||
| DA | Hurtig multilader med to porte BRUGSANVISNING 33 | ||
| EL | Грήγорος φορτιστής πολλαπλών χρήσεων δύο θυρών | ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ | 37 |
| TR | İki Hazneli Çoklu Hızlı Şarj Aleti | KULLANMA KILAVUZU | 41 |
| SV | Tvåportars Multi-snabbladdare | BRUKSANVISNING | 45 |
| NO | Toports Multi-hurtiglader | BRUKSANVISNING | 49 |
| FI | Kaksipaikkainen yleispikalaturi | KÄYTTÖOHJE | 53 |
| LV | Divu pieslēgVietu ātrs lādētājs | LIETOŠANAS INSTRUKCIJA | 57 |
| LT | Universalus spartusis įkroviklis su dviem jungtimis | NAUDOJIMO INSTRUKCIJA | 61 |
| ET | Kahepordiline kiirmultilaadur | KASUTUSJUHEND | 65 |
| PL | Dwuslotowa Ładowarka do Akumulatorów | INSTRUKCJA OBSŁUGI | 69 |
| HU | Kétportos többcsatornás gyorstöltő | HASZNÁLATI KÉZIKÖNYV | 73 |
| SK | Rýchla dvojportová nabíjačka | NÁVOD NA OBSLUHU | 77 |
| CS | Dvouportová rychlá nabíječka | NÁVOD K OBSLUZE | 81 |
| SL | Večnamenski hitro polnilnik akumulatorskih baterij z dvojimi vrati | NAVODILA ZA UPORABO | 85 |
| SQ | Karikues i shpejtë i shumëfishtë me dy porta | MANUALI I PËRDORIMIT | 89 |
| BG | Бърздействащо многофункционално зарядно устройство с два порта | РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ | 93 |
| HR | Punjač s dva priključka za brzo napajanje | PRIRUČNIK S UPUTAMA | 98 |
| MK | Повеćенаменски брз полнач со две порти | УПАТСТВО ЗА УПОТРЕБА | 102 |
| SR | Брзи пуњач за батерије са два порта | УПУТСТВО ЗА УПОТРЕБУ | 107 |
| RO | Încărcător universal rapid cu două porturi | MANUAL DE INSTRUCTIUNI | 111 |
| UK | Пристрій швидкого заряджання на два аккумулятори | ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ | 115 |
| RU | Быстрозарядное устройство на два аккумулятора | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | 120 |
| KK | Екі аккумуляторға арналған тез зарядттағыш құрылғы | ПАЙДАЛАНУ ЖӨНІНДЕГІ НЎСҚАУЛЫҚ | 125 |
| ZHCN | 双端口充电器 | 使用说明书 | 130 |
| ZHTW | 雙電器快速充電器 | 使用說明書 | 134 |
| FA | شارژر سريع چندتایی دو جایگاهی | 141 | |
| AR | شاحن سريع متعداد الأغراض بمنفدين | 144 | |
Дітям віком від 8 років, а також особам з обмеженими фізичними, сенсорними або розумовими здібностями та особам із недостатнім досвідом і знаннями дозволяється використовувати цей прилад лише за умови, що за ними встановлено нагляд або їм було надано інструкції стосовно безпечного використання цього приладу й вони усвідомлюють потенційну небезпеку від його використання. Дітям не дозволяється грати із цим приладом. Дітям не дозволяється виконувати чищення або проводити технічне обслуговування приладу без нагляду дорослих.
СИМВОЛИ
| Далі наведено символи, які можуть застосовуватися для позначення обладнання. Перед користуванням переконайтеся, що ви розумієте їхнє значення. | [А6ТG] Li-ion | Тільки для країн ЄСЧерез наявність в обладнанні небезпечних компонентів відходи електричного та електронного обладнання, акумулятори та батареї можуть негативно впливати на навколишнє середовище та здоров'я людини.Не викидайте електричні та електронні прилади або батареї разом з побутовими відходами!Відповідно до директиви ЄС стосовно відходів електричного та електронного обладнання, акумуляторів, батарей та відходів акумуляторів і батарей, а також відповідно до її адаптації до національного законодавства, відходи електричного обладнання, батареї та акумулятори слід зберігати окремо й доставляти на пункт роздільного збору комунальних відходів, який працює з дотриманням правил охорони навколишнього середовища.Це позначено символом у вигляді пере-кресленого сміттєвого контейнера з колесами, нанесеним на обладнання. | |
| Пристрій призначений лише для використання в приміщеннях. | |||
| Читайте посібник з експлуатації. | |||
| ПОДВІЙНА ІЗОЛЯЦІЯ | |||
| Уникайте короткого замикання акумулятора. | |||
| Не піддавайте акумулятор впливу води чи дощу. | |||
| Спалювати акумулятор заборонено. | |||
| Утилізуйте акумулятор шляхом його переробки. | |||
| Усе готово для заряджання. | |
| Процес заряджання відкладено (аку-мулятор охолоджується, акумулятор занадто холодний або очікування заряджання). | |
| Заряджання (0–80 %). |
| Заряджання (80–100 %). | |
| Заряджання завершено. | |
| Заряджання (порушення охолодження). | |
| Акумулятор є несправним. |
ОБЕРЕЖНО!
- ЗБЕРЕЖІТЬ ЦЮ ІНСТРУКЦІЮ – ця інструкція містить важливу інформацію з техніки безпеки й інструкції з експлуатації зарядного пристрою для акумуляторів.
- Перед тим як почати користуватися касе- тою з акумулятором, ознайомтеся з усіма інструкціями й застережними знаками щодо (1) зарядного пристрою, (2) акумулятора та (3) виробів, що працюють від акумулятора.
- ОБЕРЕЖНО! Аби зменшити ризик травмування, заряджайте лише акумулятори Makita. Під час спроби зарядити інші акумулятори вони можуть вибухнути й завдати травм і шкоди майну.
- Цей зарядний пристрій не дає змогу перезаряджати неперезаряджувані батареї.
- Використовуйте джерело живлення, напруга якого відповідає зазначеній на паспортній табличці зарядного пристрою.
- Не заряджайте касети з акумулятором за наявності поблизу займистих рідин чи газів.
- Захищайте зарядний пристрій від дощу, снігу й вологи.
- Заборонено переносити зарядний пристрій за шнур або висмикувати шнур із розетки.
- Перш ніж переносити зарядний пристрій, вийміть із нього акумулятор.
- Після заряджання або перед очищенням чи технічним обслуговуванням зарядного пристрою слід від'єднати його від дже- рела живлення. Для від'єднання пристрою від розетки слід тягнути не за шнур, а за штепсель.
-
Стежте, аби шнур перебував у безпечному місці, аби уникнути механічного навантаження на шнур (наприклад, якщо на нього наступлять чи перечепляться через нього) і його пошкодження.
-
Не використовуйте зарядний пристрій із пошкодженим шнуром чи штепселем. У разі пошкодження шнура чи штепселя зарядного пристрою зверніться до авторизованого центру сервісного обслуговування Makita для заміни пошкодженого елемента.
- Заборонено використовувати й розбирати зарядний пристрій після його падіння, сильного удару чи інших пошкоджень; пристрій має оглянути кваліфікований фахівець із технічного обслуговування. Неправильне використання чи повторне збирання пристрою можуть стати причиною ураження струмом чи пожежі.
- Не заряджайте касету з акумулятором, якщо температура в приміщенні є НИЖЧОЮ за 10 °C (50 °F) або ПЕРЕВИЩУЄ 40 °C (104 °F). Якщо температура є занизькою, процес заряджання може не розпочатися.
- Заборонено використовувати для живлення пристрою підвищувальний трансформатор, двигун-генератор або розетку постійного струму.
- Стежте, аби вентиляційні отвори пристрою не були засмічені чи перекриті сторонніми об'єктами.
- Заборонено вставляти штепсель у розетку, витягувати штепсель із розетки й вставляти чи виймати акумулятор мокрими руками.
- У жодному разі не використовуйте для очищення пристрою бензин, розріджувач, спиртабощо. Це може призвести до зміни кольору, деформації або появи тріщин.
Заряджання
Цей зарядний пристрій здатний заряджати два акумулятори одночасно.
- Підключіть зарядний пристрій для акумуляторів до джерела змінного струму з відповідними параметрами. Індикатори заряджання кілька разів повільно блимнуть зеленим.

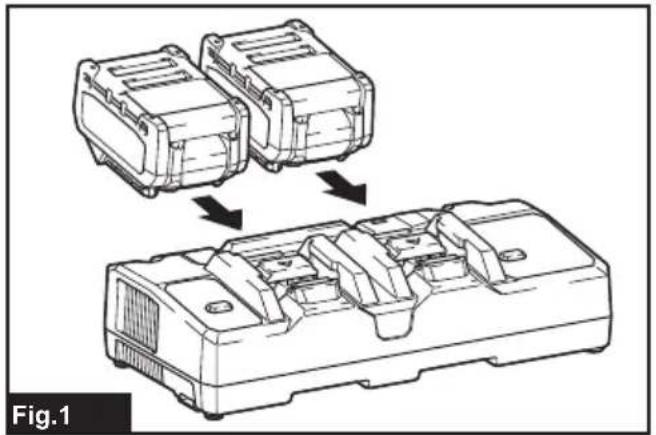

- Вставте касету з акумулятором у зарядний пристрій, аби він встав на напрямні зарядного пристрою.
▶ Рис.1
Кришка контактів зарядного пристрою відкривається під час вставляння й закривається під час виймання касети з акумулятором.
-
Після вставляння касети з акумулятором колір індикатора заряджання зміниться із зеленого на синій і розпочнеться процес заряджання. Індикатор, що швидко блимає синім кольором, указує на те, що поточний рівень заряду акумулятора становить 0–80 %. За рівня заряджання акумулятора 80–100 % індикатор заряджання буде безперервно горіти синім кольором. Зазначене порогове значення у 80 % є приблизним. Індикація може змінюватися залежно від температури й стану акумулятора.
-
Після завершення заряджання колір індикатора зміниться із синього на зелений і пролунає мелодія або сигнал (тривалий) завершення заряджання.
-
Після заряджання вийміть касету з акумулятором із зарядного пристрою й від'єднайте зарядний пристрій від розетки.
ПРИМІТКА: Час заряджання залежить від температури (10 °C (50 °F)–40 °C (104 °F)), за якої відбувається заряджання касети з акумулятором, і стану касети (наприклад, від того, чи є касета з акумулятором новою, і терміну, протягом якого вона не використовувалася).
| Напруга Число елементів Касета з літій-іонним акумулятором | Ємність (А/год) Час | заряджання (хвилин) | ||
| 40 В (макс.) 10 BL4020 2 22 | ||||
| 40 В (макс.) 10 BL4025 2,5 28 | ||||
| 40 В (макс.) | 10 | BL4040 / BL4040F | 4 | 45 |
| 40 В (макс.) 20 | BL4050F | 5 50 | ||
| 40 В (макс.) 20 | BL4080F | 8 76 | ||
УВАГА: Цей зарядний пристрій для акумуляторів призначений для заряджання касет з акумуляторами Makita. Заборонено використовувати його з іншою метою або для заряджання акумуляторів інших виробників.
ПРИМІТКА: Якщо індикатор заряджання повільно блимає синім, заряджання неможливо розпочати через одну з пов'язаних із касетою з акумулятором причин, наведених далі.
— Касету з акумулятором вийнято з інструмента, який тільки-но завершив роботу, або касета протягом тривалого часу перебувала на сонці.
— Касета з акумулятором протягом тривалого часу перебувала на холоді.
ПРИМІТКА: Якщо касета з акумулятором занадто гаряча, заряджання не почнеться, доки температура касети з акумулятором не досягне прийнятного для заряджання значення.
ПРИМІТКА: Якщо колір індикатора заряджання змінюється на червоний, заряджання неможливе. Контакти зарядного пристрою чи касети з акумулятором укриті пилом, або касета з акумулятором відпрацювала свій ресурс чи пошкоджена.
Змінення мелодії, яка звучить після завершення заряджання
- Під час установлення касети з акумулятором у зарядний пристрій подається обраний короткий мелодійний сигнал про завершення заряджання.
- Виймання й повторне встановлення касети з акумулятором протягом п'яти секунд після цієї дії призводить до змінення мелодії звукового сигналу.
- Під час кожного виймання й видалення касети з акумулятором протягом наступних п'яти секунд мелодійний звуковий сигнал змінюватиметься по порядку.
- Коли прозвучить бажаний мелодійний звуковий сигнал, залиште встановлену касету з акумулятором у зарядному пристрої, після чого почнеться заряджання. У разі вибору режиму короткого звукового оповіщення сигнал про завершення заряджання не подаватиметься. (Режим без звуку.)
- Після завершення заряджання індикатор заряджання загориться зеленим і буде подано мелодійний звуковий сигнал, обраний під час установлення касети з акумулятором, або звуковий сигнал (тривалий). (В обраному режимі без звуку сигнали не подаються.)
- Обраний мелодійний сигнал зберігається навіть за відключення зарядного пристрою від мережі.

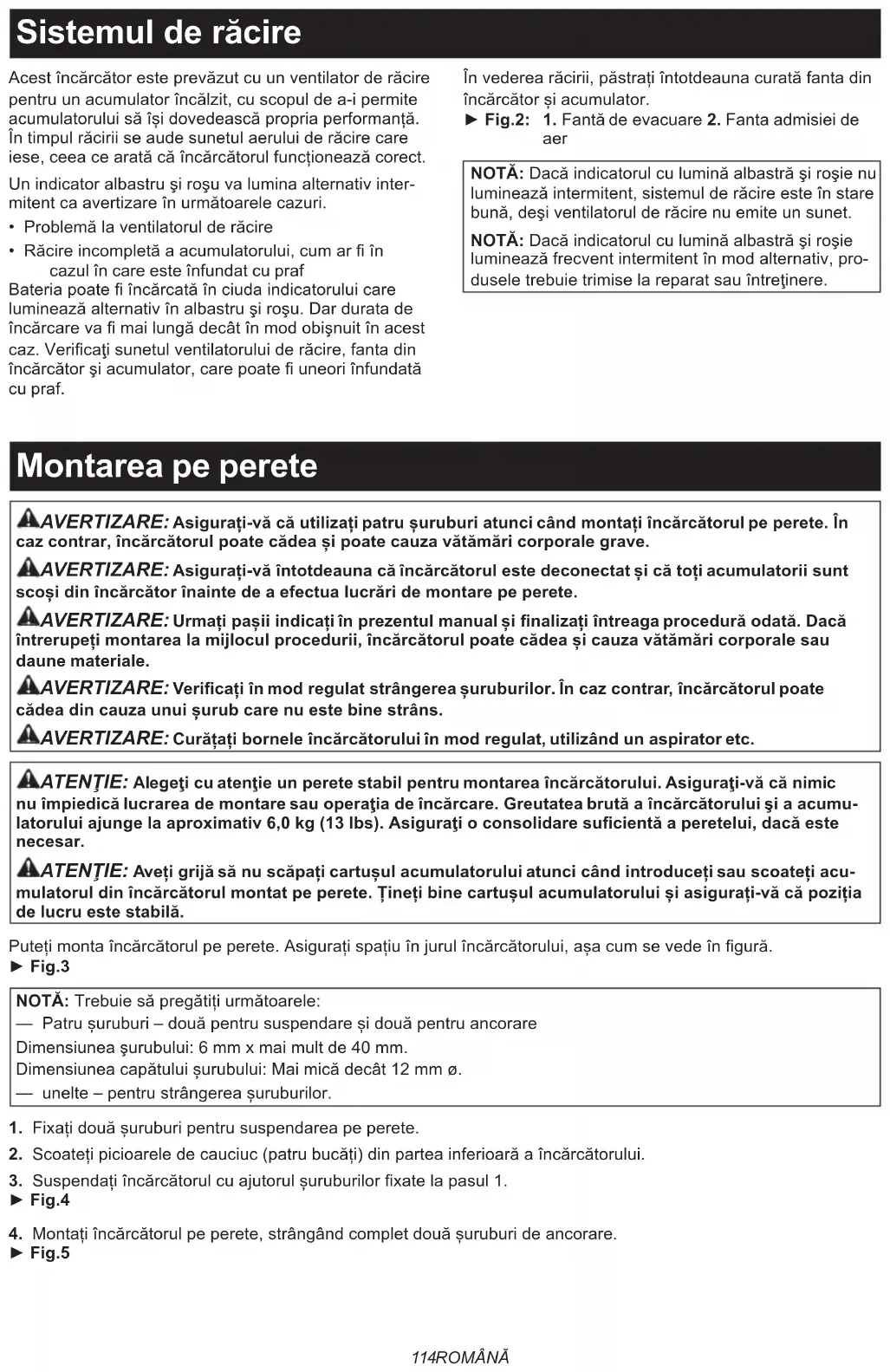

Система охолодження
Для нагрітого акумулятора в цьому зарядному пристрої передбачено охолоджувальний вентилятор, призначений для забезпечення максимально ефективної роботи акумулятора. Під час роботи чутно звук охолоджувального повітря, який виходить – це не є несправністю.
Синій і червоний індикатор блиматиме поперемінно для попередження в описаних далі випадках.
- Несправність охолоджувального вентилятора
- Неповне охолодження акумулятора, наприклад через засмічення пилом
Заряджання акумулятора можливе незважаючи на поперемінне блимання синього й красного кольору. Однак час заряджання в цьому випадку перевищуватиме стандартний. Оскільки вентиляційні отвори на зарядному пристрої та акумуляторі можуть бути засмічені пилом, переконайтеся в тому, що ви чуєте звук охолоджувального вентилятора.
Для належного охолодження підтримуйте вентиляційні отвори на зарядному пристрої та акумуляторі в чистоті.
Рис.2: 1. Вихідні вентиляційні отвори 2. Забірний отвір
ПРИМІТКА: Якщо звуку охолоджувального вентилятора не чутно, але сигнальний індикатор не блимає синім і червоним кольором, система охолодження працює належним чином.
ПРИМІТКА: Якщо індикатор швидко блимає поперемінно синім і червоним кольором, вироби слід відправити на ремонт або технічне обслуговування.
Кріплення до стіни
АПОПЕРЕДЖЕННЯ: Під час монтажу зарядного пристрою на стіну обов'язково прикріпіть його чотирма гвинтами. В іншому випадку зарядний пристрій може впести й завдати травм.
АПОПЕРЕДЖЕННЯ: Перед початком робіт із кріплення до стіни переконайтеся в тому, що зарядний пристрій відключено від мережі, а всі акумулятори вийнято із зарядного пристрою.
АПОПЕРЕДЖЕННЯ: Виконуйте наведені в цьому посібнику інструкції та завершуйте всі процедури відразу. Зарядний пристрій може впасти й спричинити травму або пошкодження, якщо роботи будуть виконані не в повному обсязі.
АПОПЕРЕДЖЕННЯ: Регулярно перевіряйте надійність затягування гвинтів. В іншому випадку зарядний пристрій може впasti через ослаблення гвинта.
АПОПЕРЕДЖЕННЯ: Регулярно очищайте клеми на зарядному пристрої за допомогою пиловловлювача тощо.
АОБЕРЕЖНО: Для монтажу зарядного пристрою вибирайте стійку стіну. Переконайтеся в тому, що для монтажних робіт або заряджання немає ніяких перешкод. Загальна маса зарядного пристрою й акумулятора становить приблизно 6,0 кг (13 фунт.). За необхідності зміцніть стіну належним чином
АОБЕРЕЖНО: Будьте обережні, щоб не впустити касету з акумулятором під час установки або виймання акумулятора з настінного зарядного пристрою. Міцно тримайте касету з акумулятором і зберігайте стійке положення.
Ви можете встановити зарядний пристрій на стіну. Навколо зарядного пристрою слід залишити необхідну відстань, як показано на рисунку.
▶ Рис.3
ПРИМІТКА: Деталі, які необхідно підготувати.
— Чотири гвинти – два для підвішування й два для фіксації
Розміри гвинта: діаметр 6 мм, довжина щонайменше 40 мм.
Розмір головки гвинта: менше 012 мм.
— Інструменти – для затягування гвинтів
- Установіть два гвинти для підвішування на стіні.
- Зніміть чотири гумові опори з нижньої частини зарядного пристрою.
- Підвісьте зарядний пристрій на гвинти, установлені на етапі 1.
▶ Рис.4 - Установіть зарядний пристрій на стіну, повністю затягнувши два кріпильних гвинта.
▶ Рис.5
