DC40RB - Cargador de batería MAKITA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería
Marca	Makita
Modelo	DC40RB
Baterías compatibles	Makita Li-ion 40 V máx (series BL4xxx)
Número de baterías cargables simultáneamente	2
Tensión de entrada	100-240 V CA, 50/60 Hz
Tiempo de carga (ejemplos)	22 min (2,0 Ah), 45 min (4,0 Ah), 76 min (8,0 Ah)
Indicadores LED	Verde (listo), azul (carga), rojo (anomalía)
Sistema de refrigeración	Ventilador integrado para enfriar la batería
Protecciones de seguridad	Doble aislamiento, parada en caso de sobrecalentamiento, protección contra cortocircuitos
Montaje mural	Posible (4 tornillos, soporte incluido)
Temperatura de carga permitida	10°C a 40°C
Peso aproximado (con batería)	6,0 kg
Funcionalidades adicionales	Melodía de fin de carga modificable, modo silencioso
Mantenimiento	Limpiar los orificios de ventilación con un soplador; no usar solventes

Preguntas frecuentes - DC40RB MAKITA

¿Qué baterías puedo cargar con el DC40RB?

Este cargador está diseñado para las baterías Makita Li-ion 40 V máx de las series BL4xxx. No use nunca otras marcas ni baterías no recargables.

¿Qué significan los diferentes indicadores luminosos?

Indicador verde fijo = listo para cargar. Azul parpadeante = carga en curso (0-80%). Azul fijo = carga entre 80-100%. Verde fijo con melodía = carga completa. Rojo = batería defectuosa o temperatura inadecuada. Alternancia azul/rojo = problema de refrigeración.

¿Puedo cargar dos baterías al mismo tiempo?

Sí, el DC40RB puede cargar dos baterías simultáneamente. Insértelas en las dos ranuras previstas.

¿Cómo cambiar la melodía de fin de carga?

Inserte la batería, espere la melodía, luego retírela y vuelva a insertarla en 5 segundos. Cada acción cambia la melodía. Para el modo silencioso, seleccione el pitido corto.

¿Por qué gira el ventilador durante la carga?

El ventilador enfría la batería para evitar el sobrecalentamiento y optimizar el rendimiento. Un ruido de ventilación es normal.

¿Cuál es la temperatura ambiente recomendada para la carga?

Cargue solo entre 10°C y 40°C. Por debajo o por encima, la carga puede no iniciarse o la batería puede dañarse.

¿Puedo fijar el cargador a la pared?

Sí, el cargador se puede montar en la pared con cuatro tornillos (diámetro 6 mm, longitud >40 mm). Siga las instrucciones del manual para una instalación segura.

¿Qué hacer si el indicador permanece rojo?

Un indicador rojo indica una batería defectuosa o bornes sucios. Limpie los contactos con un soplador. Si el problema persiste, la batería debe reemplazarse.

¿Cómo limpiar el cargador?

Desconecte el cargador y retire las baterías. Use un soplador de aire para limpiar los orificios de ventilación. No use nunca gasolina, disolvente ni alcohol.

¿Puedo dejar la batería en el cargador después de la carga?

Sí, el cargador pasa al modo de mantenimiento. Sin embargo, se recomienda retirar la batería después de la carga para prolongar su vida útil.

MANUAL DE USUARIO DC40RB MAKITA

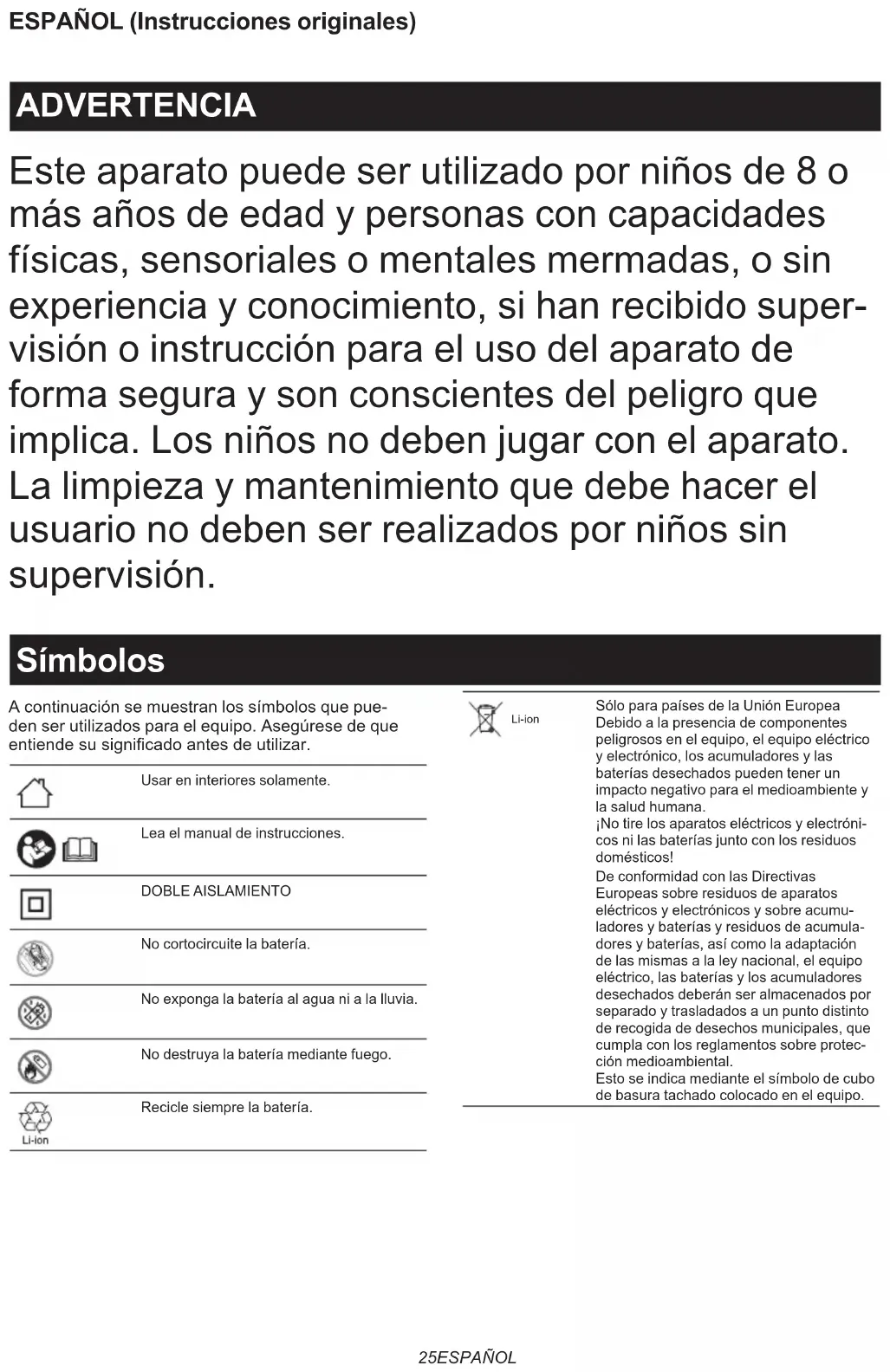

Este aparato puede ser utilizado por niños de 8 o más años de edad y personas con capacidades físicas, sensoriales o mentales mermadas, o sin experiencia y conocimiento, si han recibido supervisión o instrucción para el uso del aparato de forma segura y son conscientes del peligro que implica. Los niños no deben jugar con el aparato. La limpieza y mantenimiento que debe hacer el usuario no deben ser realizados por niños sin supervisión.

Símbolos

A continuación se muestran los símbolos que pue-den ser utilizados para el equipo. Asegúrese de que entiende su significado antes de utilizar.		Li-ion	Sólo para países de la Unión EuropeaDebido a la presencia de componentespeligrosos en el equipo, el equipo eléctricoy electrónico, los acumuladores y lasbaterías desechados pueden tener unimpacto negativo para el medioambiente yla salud humana.¡No tire los aparatos eléctricos y electróni-cos ni las baterías junto con los residuosdomésticos!De conformidad con las DirectivasEuropeas sobre residuos de aparatoseléctricos y electrónicos y sobre acumu-ladores y baterías y residuos de acumula-dores y baterías, así como la adaptaciónde las mismas a la ley nacional, el equipoeléctrico, las baterías y los acumuladoresdesechados deberán ser almacenados porseparado y trasladados a un punto distintode recogida de desechos municipales, quecumpla con los reglamentos sobre protec-ción medioambiental.Esto se indica mediante el símbolo de cubode basura tachado colocado en el equipo.
	Usar en interiores solamente.
	Lea el manual de instrucciones.
	DOBLE AISLAMIENTO
	No cortocircuite la batería.
	No exponga la batería al agua ni a la lluvia.
	No destruya la batería mediante fuego.
	Recicle siempre la batería.
	Lista para cargar.		Cargando (80 - 100 %).
	Retraso de la carga (Batería enfriándose, batería muy fría, o esperando para cargar).		Completada la carga.
	Cargando (0 - 80 %).		Cargando (Anormalidad en el enfriamiento).
			Batería defectuosa.

PRECAUCIÓN

1. GUARDE ESTAS INSTRUCCIONES - Este manual contiene instrucciones de seguridad y funcionamiento importantes para el cargador de batería.
2. Antes de utilizar el cargador de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de batería, (2) la batería, y (3) el producto con el que se utiliza la batería.
3. PRECAUCIÓN - Para reducir el riesgo de sufrir heridas, cargue solamente baterías recargables de tipo Makita. Otros tipos de baterías podrán reventar ocasionando heridas personales y daños.
4. Con este cargador de batería no se pueden cargar baterías no recargables.
5. Utilice una fuente de alimentación cuya tensión sea igual a la especificada en la placa de características del cargador.
6. No cargue el cartucho de batería en presencia de líquidos o gases inflamables.
7. No exponga el cargador a la lluvia, a la nieve, o a condiciones en que se pueda mojar.
8. No coja nunca el cargador por el cable ni tire del cable para desconectarlo de la toma de corriente.
9. Retire la batería del cargador cuando transporte el cargador.

10. Después de efectuar la carga o antes de intentar cualquier mantenimiento o limpieza, desenchufe el cargador de la fuente de alimentación. Tire de la clavija y no del cable siempre que desconecte el cargador.

11. Asegúrese de que el cable quede tendido de forma que no lo pueda pisar, tropezar con él, ni que esté sometido a daños o fatigas de ningún tipo.

12. No utilice el cargador con el cable o clavija dañado. Si está dañado el cable o la clavija, pida al centro de servicio autorizado de Makita que lo reemplace para evitar riesgos.
13. No utilice o desarme el cargador si ha recibido un golpe fuerte, lo ha dejado caer, o si se ha dañado de cualquier forma; llévelo a un técnico en reparaciones cualificado. Una utilización incorrecta o desarme y montaje de sus piezas puede resultar en un riesgo de descarga eléctrica o incendio.
14. No cargue el cartucho de batería cuando la temperatura ambiente esté por DEBAJO de los 10°C o por ENCIMA de los 40°C. A baja temperatura, puede que la carga no se inicie.
15. No intente utilizar un transformador elevador de tensión, un generador eléctrico a motor ni una toma de corriente de CC.
16. No permita que cosa alguna tape u obstruya las aberturas de ventilación del cargador.
17. No enchufe o desenchufe el cable de alimentación ni inserte o retire la batería con las manos mojadas.
18. No utilice nunca gasolina, bencina, diluyente, alcohol o similar para limpiar el cargador. Podrá resultar en decoloración, deformación o grietas.

Carga

Este cargador puede cargar dos baterías al mismo tiempo.

1. Enchufe el cargador de batería en una fuente de la tensión CA apropiada. Las luces de carga par-padearán despacio en color verde repetidamente.

2. Inserte el cartucho de batería a tope en el cargador encajándolo en la guía del cargador.

▶ Fig.1

La tapa de terminales del cargador se abre al insertar el cartucho de batería y se cierra al extraerlo.

1. Cuando se inserte el cartucho de batería, el color de la luz de carga cambiará de verde a azul y comenzará la carga. La luz azul parpadeando rápido indica una condición de carga del 0 - 80% y la luz de carga azul que se mantiene iluminada continuamente indica del 80 - 100%. La indicación 80% mencionada arriba es un valor aproximado. La indicación puede variar de acuerdo con la temperatura de la batería o la condición de la batería.

2. Al terminar la carga, la luz de carga cambiará de azul a verde y se emitirá el sonido de melodía o sonido de zumbador (un pitido largo) para notificar que la carga se ha completado.

3. Después de cargar, retire el cartucho de batería del cargador y desenchufe el cargador.

NOTA: El tiempo de carga varía con la temperatura (10°C-40°C) a la que se carga el cartucho de batería y las condiciones del cartucho de batería, como si es un cartucho de batería nuevo o no ha sido utilizado durante un periodo de tiempo largo.

Tensión Número	de celdas Cartucho de batería de Litio-ion	Capacidad (Ah) Tiempo de carga (Minutos)
40 V (máx.) 10 BL4	020 2 22
40 V (máx.) 10 BL4	025 2,5 28
40 V (máx.) 10 BL4	040 / BL4040F 4 45
40 V (máx.) 20 BL4	050F 5 50
40 V (máx.) 20 BL4	080F 8 76

AVISO: El cargador de batería es para cargar el cartucho de batería Makita. No lo utilice nunca para otros fines ni para cargar baterías de otros fabricantes.

NOTA: Si la luz de carga parpadea despacio en color azul, puede que la carga no se inicie debido a la condición del cartucho de batería como se indica abajo:

— Cartucho de batería de una herramienta recién utilizada o cartucho de batería que ha sido dejado en un lugar expuesto a la luz directa del sol durante largo tiempo.
— Cartucho de batería que ha sido dejado durante largo tiempo en un lugar expuesto a aire frío.

NOTA: Cuando el cartucho de batería está muy caliente, la carga no comienza hasta que la temperatura del cartucho de batería alcanza el grado de temperatura al que se puede cargar.

NOTA: Si la luz de carga cambia a color rojo, no será posible efectuar la carga. Los terminales del cargador o del cartucho de batería están obstruidos con polvo o el cartucho de batería está inservible o dañado.

Cambio de la melodía de carga completada

1. Al insertar el cartucho de batería en el cargador se emite el último sonido de melodía preajustado de carga completada.
2. Al retirarlo y volverlo a insertar dentro de cinco segundos después de esta acción hace que el sonido de melodía cambie.
3. Cada vez que se retira y se vuelve a insertar dentro de otros cinco segundos después de esto, el sonido de melodía cambia en orden.
4. Cuando se emita el sonido de melodía deseado, deje el cartucho de batería insertado y comenzará la carga. Cuando se seleccione un modo de "pitido corto", no se emitirán señales de carga completada. (Modo silencio)
5. Al terminar la carga, la luz de carga se iluminará en verde y se emitirá el sonido de melodía preajustado al insertar el cartucho de batería o el sonido de zumbador (un pitido largo) para notificar que la carga se ha completado. (Si se selecciona el modo silencio, no se emitirán sonidos).
6. El sonido de melodía preajustado se mantendrá guardado aunque se desenchufe el cargador.

Sistema de enfriamiento

Este cargador está equipado con un ventilador para batería calentada con objeto de permitir que la batería demuestre su propio rendimiento. Durante el enfriamiento se emite un sonido de aire de enfriamiento, que significa que no hay ningún problema en el cargador.

Las luces azul y roja parpadearán alternativamente para avisar en los casos siguientes.

• Problema en el ventilador
• Enfriamiento incompleto de la batería, como que esté obturada con polvo

La batería se puede cargar a pesar de la alternancia de las luces azul y roja. Pero el tiempo de carga será más largo que el normal en este caso. Compruebe el sonido del ventilador, y la abertura de ventilación en el cargador y la batería, que algunas veces puede estar obturada con polvo.

Mantenga siempre limpia la abertura de ventilación del cargador y la batería para un buen enfriamiento.

▶ Fig.2: 1. Abertura de salida de aire 2. Abertura de entrada de aire

NOTA: El sistema de enfriamiento estará funcionando bien aunque no se oiga el sonido del ventilador, si las luces azul y roja no parpadean.

NOTA: Este producto deberá ser enviado para que lo reparen o le hagan el mantenimiento, si las luces azul y roja parpadean alternativamente con frecuencia.

Montaje en pared

ADVERTENCIA: Asegúrese de utilizar cuatro tornillos cuando monte el cargador en la pared. De lo contrario, el cargador podrá caerse y ocasionar heridas graves.
ADVERTENCIA: Asegúrese siempre de que el cargador está desenchufado y todas las baterías han sido retiradas del cargador antes de realizar el trabajo de montaje en pared.
ADVERTENCIA: Siga los pasos indicados en este manual y complete las totalidad de los procedimientos de una vez. El cargador se puede caer y ocasionar heridas o daños si detiene el trabajo antes de terminarlo.
ADVERTENCIA: Compruebe el apriete de los tornillos a intervalos regulares. De lo contrario, el cargador podrá caerse debido a un tornillo flojo.
ADVERTENCIA: Limpie las partes del terminal del cargador a intervalos regulares con un sacudidor de polvo, etc.
APRECAUCIÓN: Elija con cuidado una pared estable para montar el cargador. Asegúrese de que no hay obstáculos que dificulten el trabajo de montaje o la operación de carga. El peso bruto del cargador y la batería alcanza aproximadamente 6,0 kg (13 lbs). Provea suficiente reforzamiento para la pared si es necesario.
APRECAUCIÓN: Tenga cuidado de no dejar caer el cartucho de batería cuando inserte o retire la batería del cargador montado en la pared. Sujete el cartucho de batería firmemente y mantenga una postura estable.

Puede montar el cargador en la pared. Provea un espacio despejado alrededor del cargador como se muestra en la figura.

▶ Fig.3

NOTA: Cosas que necesita preparar:

— Cuatro tornillos - dos para colgar y dos para anclar

Tamaño de tornillo: 6 mm x más de 40 mm.

Tamaño de la cabeza de tornillo: Menos de ø12 mm.

— Herramientas - para apretar los tornillos

1. Fije en la pared dos tornillos para colgar.
2. Retire los pies de goma (cuatro unidades) de la parte inferior del cargador.
3. Cuelgue el cargador con los tornillos fijados en el paso 1.
   ▶ Fig.4
4. Monte el cargador en la pared apretando dos tornillos de anclaje completamente.

▶ Fig.5
