KASUTUSJUHEND DC40RB MAKITA

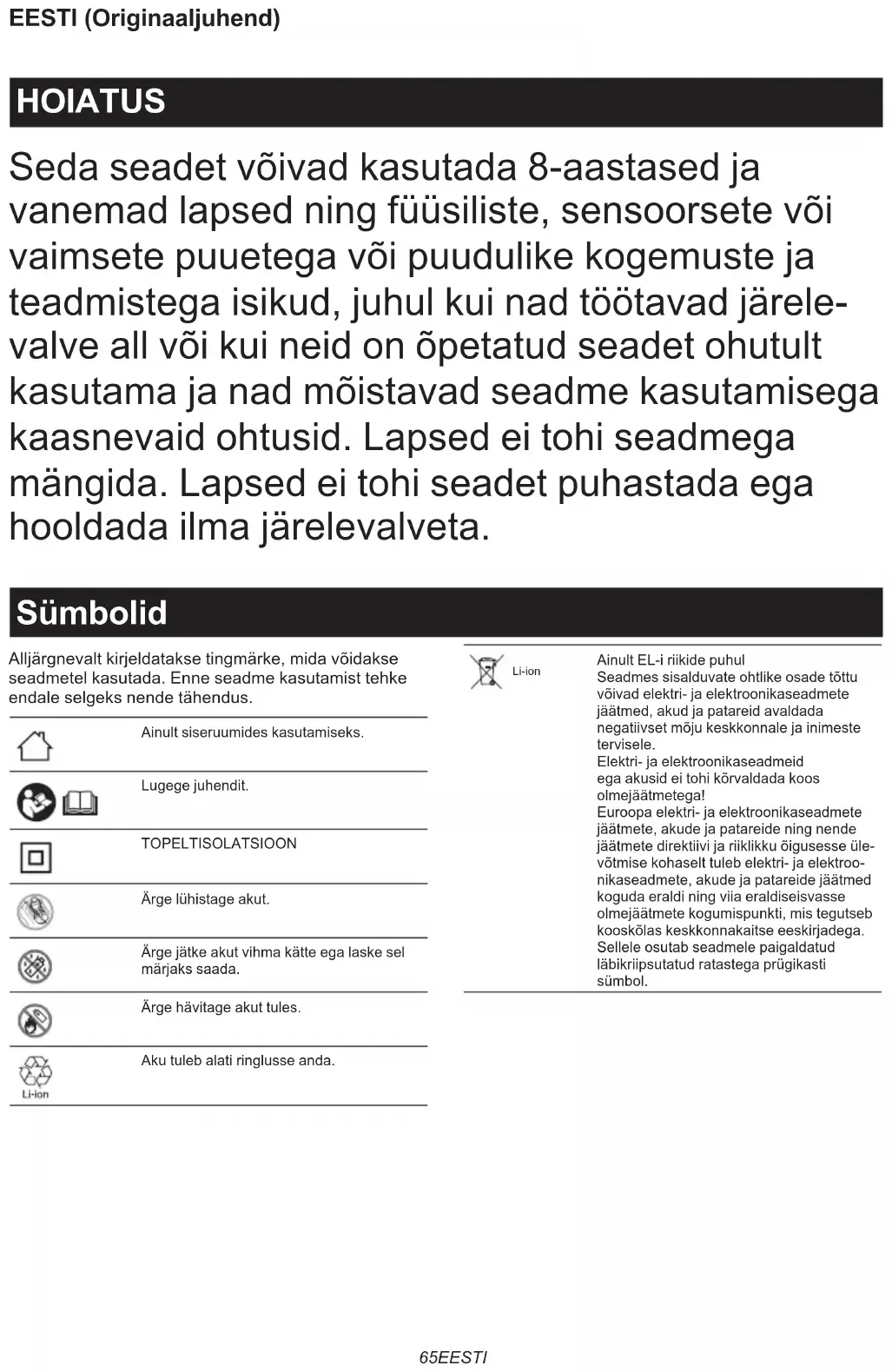

► Pav.565 EESTI EESTI (Originaaljuhend) HOIATUS Seda seadet võivad kasutada 8-aastased ja vanemad lapsed ning füüsiliste, sensoorsete või vaimsete puuetega või puudulike kogemuste ja teadmistega isikud, juhul kui nad töötavad järele- valve all või kui neid on õpetatud seadet ohutult kasutama ja nad mõistavad seadme kasutamisega kaasnevaid ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta. Sümbolid Alljärgnevalt kirjeldatakse tingmärke, mida võidakse seadmetel kasutada. Enne seadme kasutamist tehke endale selgeks nende tähendus. Ainult siseruumides kasutamiseks. Lugege juhendit. TOPELTISOLATSIOON Ärge lühistage akut. Ärge jätke akut vihma kätte ega laske sel märjaks saada. Ärge hävitage akut tules. Aku tuleb alati ringlusse anda. Li-ion Ainult EL-i riikide puhul Seadmes sisalduvate ohtlike osade tõttu võivad elektri- ja elektroonikaseadmete jäätmed, akud ja patareid avaldada negatiivset mõju keskkonnale ja inimeste tervisele. Elektri- ja elektroonikaseadmeid ega akusid ei tohi kõrvaldada koos olmejäätmetega! Euroopa elektri- ja elektroonikaseadmete jäätmete, akude ja patareide ning nende jäätmete direktiivi ja riiklikku õigusesse üle- võtmise kohaselt tuleb elektri- ja elektroo- nikaseadmete, akude ja patareide jäätmed koguda eraldi ning viia eraldiseisvasse olmejäätmete kogumispunkti, mis tegutseb kooskõlas keskkonnakaitse eeskirjadega. Sellele osutab seadmele paigaldatud läbikriipsutatud ratastega prügikasti sümbol.66 EESTI Laadimiseks valmis. Viivitusega laadimine (aku jahutamine, liiga külm aku või laadimise ootel). Laadimine (0–80%). Laadimine (80–100%). Laadimine on lõpetatud. Laadimine (jahutuse kõrvalekalle). Defektne aku. ETTEVAATUST!

1. HOIDKE KÕIK JUHENDID ALLES – see kasu-

tusjuhend sisaldab akulaadijaga seotud olulisi ohutus- ja kasutusjuhiseid.

2. Enne akulaadija kasutamist lugege läbi kõik (1)

akulaadijal, (2) akul ja (3) seadmel olevad juht- nöörid ning hoiatused.

3. ETTEVAATUST – vigastusohu vähendamiseks

laadige ainult Makita tüüpi taaslaetavaid aku- sid. Muud tüüpi akud võivad lõhkeda, põhjus- tades kehavigastusi ja kahjustusi.

4. Selle akulaadijaga ei tohi laadida mitte-taaslae-

6. Ärge laadige akukassetti tuleohtlike vedelike

ega gaaside läheduses.

7. Ärge kasutage laadijat vihma, lume ega mär-

gade tingimuste korral.

8. Ärge kandke laadijat juhtmest kinni hoides ega

tõmmake juhet järsult pistikupesast.

9. Eemaldage aku laaduri kandmisel laadurist.

10. Pärast laadimist või enne hooldus- ja puhas-

tustöid eemaldage laadija toiteallikast. Laadija lahutamiseks tõmmake alati pistikust, mitte juhtmest.

11. Veenduge, et juhtmele ei saaks peale astuda,

selle otsa komistada või seda muul viisil kah- justada või pingutada.

12. Ärge kasutage laadijat kahjustatud juhtme ega

pistiku korral. Kui juhe või pistik on kahjusta- tud, laske Makita volitatud teeninduskeskusel see ohu vältimiseks asendada.

13. Ärge kasutage laadijat ega võtke seda lahti,

kui see on saanud tugeva löögi, on maha kukkunud või on muul moel kahjustatud; viige see kvalitseeritud teenistuskeskusesse. Vale kasutamine või kokkupanemine võib põhjus- tada elektrilöögi või tulekahju.

14. Ärge laadige aku kassetti, kui toatemperatuur

on ALLA 10°C (50°F) või ÜLE 40°C (104°F). Külma temperatuuri korral ei pruugi laadimine alata.

16. Laadija ventilatsiooniavad ei tohi kunagi olla

kaetud ega ummistunud.

17. Ärge ühendage pistikut vooluvõrguga ega

eemaldage seda vooluvõrgust märgade kätega. Samuti ei tohi akut märgade kätega eemaldada ega paigaldada.

18. Ärge kunagi kasutage laadija puhastamiseks

bensiini, vedeldit, alkoholi ega muid sarnaseid aineid. See võib põhjustada luitumist, defor- matsiooni või pragunemist.67 EESTI Laadimine Selle laadijaga saab korraga laadida kahte akut.

1. Ühendage akulaadur õigesse

AC-vahelduvvooluallikasse. Laadimistuled vilgu- vad aeglaselt korduvalt roheliselt.

2. Sisestage akukassett laadijasse, kuni see laadija

juhikute abil peatub. ► Joon.1 Laadija klemmikatte saab avada sisestamisega ja sulgeda akukasseti väljatõmbamisega.

3. Pärast akukasseti sisestamist muutub laadimise

märgutule värvus rohelisest siniseks ja algab laadimine. Kiire sinine vilkuv tuli osutab 0–80% laetuse tasemele ja kui sinine laadimistuli põleb pidevalt, on laadimistase 80–100%. Eespool nimetatud 80% laadimisolek on ligikaudne väär- tus. Laadimisolek võib erineda olenevalt aku temperatuurist või seisukorrast.

4. Laadimise lõpetamisel muutub laadimistuli sini-

sest roheliseks ja kostab meloodia või helisignaal (pikk piiks).

5. Eemaldage pärast laadimist akukassett laadijast

ja eemaldage laadija vooluvõrgust. MÄRKUS: Laadimisaeg oleneb temperatuurist (10°C (50°F) – 40°C (104°F)), mille juures akukassetti laetakse, samuti akukasseti seisukorrast, kas akukassett on uus või seda pole pikka aega kasutatud. Pinge Lahtrite arv Liitium-ioon-akukassett Mahutavus (Ah) Laadimisaeg (minutites) 40 V (max) 10 BL4020 2 22 40 V (max) 10 BL4025 2,5 28 40 V (max) 10 BL4040 / BL4040F 4 45 40 V (max) 20 BL4050F 5 50 40 V (max) 20 BL4080F 8 76 TÄHELEPANU: Akulaadija on mõeldud Makita akukasseti laadimiseks. Ärge kunagi kasutage seda muul otstarbel ega teise tootja akude laadimiseks. MÄRKUS: Kui laadimistuli vilgub aeglaselt siniselt, ei pruugi laadimine akukasseti seisundi tõttu alata: — Akukassett otse töötavast tööriistast või akukassett, mis on olnud pika aja jooksul otsese päikesevalguse käes. — Akukassett, mis on olnud pikka aega külma õhu käes. MÄRKUS: Kui akukassett on liiga kuum, ei alustata laadimist enne, kui akukasseti temperatuur jõuab tasemeni, milles on laadimine võimalik. MÄRKUS: Kui laadimistuli muutub punaseks, ei ole laadimine võimalik. Laaduri või akukasseti klemmid on ummis- tunud või akukassett on kulunud või kahjustatud. Meloodia muutmine laadimise lõpetamisel

1. Akukasseti laadurisse sisestamisel kostab viimati eelseadistatud ja laadimise lõpetamist tähistav lühike

2. Selle eemaldamine ja uuesti sisestamine viie sekundi jooksul pärast seda toimingut muudab meloodiat.

3. Iga kord, kui eemaldate ja sisestate selle uuesti viie sekundi jooksul pärast seda, muutub meloodia olenevalt

4. Kui kostab soovitud meloodia, jätke akukassett sisse ja laadimine algab. Kui on valitud „lühikese piiksu” režiim,

siis laadimise lõpetamist tähistavat helisignaali ei kosta. (Vaikne režiim)

5. Laadimise lõpetamisel süttib laadimistuli roheliselt ja kostab laadimise lõpetamist tähistav meloodia, mis

eelseadistati akukasseti sisestamisel, või helisignaal (pikk piiks). (Valitud vaikse režiimi korral helisignaali ei kosta.)

6. Eelseadistatud meloodia salvestatakse ka siis, kui laadur on lahutatud.68 EESTI

Jahutussüsteem Laadijal on kuuma aku jahutusventilaator, et võimal- dada aku parimat jõudlust. Jahutamise ajal kostab jahutusõhu heli, mis on tavapärane ega tähenda laadija riket. Sinine ja punane tuli vilguvad vaheldumisi hoiatuseks järgmistel juhtudel.

• Jahuti ventilaatori rike

• Aku ebatäielik mahajahtumine, näiteks kogunenud tolmu tõttu Akut saab laadida vaatamata vahelduvale sinisele ja punasele märgutulele. Kuid laadimisaeg on sellisel juhul tavalisest pikem. Kontrollige jahutusventilaatori heli, laadurit ja aku ventilatsiooniava, mis võib olla tolmu tõttu ummistunud. Jahutamiseks peab laadija ja aku ventilatsiooniava olema alati puhas. ► Joon.2: 1. Väljalaskeava 2. Sisselaskeava MÄRKUS: Jahutussüsteem on korras, kui jahutus- ventilaatori heli ei kosta, kuid sinine ja punane mär- gutuli ei vilgu. MÄRKUS: Kui sinine ja punane märgutuli vilguvad sageli, tuleb seadmed saata parandamiseks või hoolduseks teeninduskeskusesse. Seinakinnitus HOIATUS: Laadija paigaldamisel seinale tuleb kindlasti kasutada nelja kruvi. Muidu võib laadija maha kukkuda ja põhjustada kehavigastusi. HOIATUS: Enne seinakinnitustööde tegemist veenduge alati, et laadija oleks pistikupesast eemalda- tud ja kõik akud oleks laadijast eemaldatud. HOIATUS: Järgige kasutusjuhendis toodud juhiseid ja tehke kogu toiming ühe korraga. Kui jätate töö pooleli, võib laadija maha kukkuda ja põhjustada kehavigastuse. HOIATUS: Kontrollige kruvide kinnitumist regulaarselt. Muidu võib laadija lahti tulnud kruvide tõttu maha kukkuda. HOIATUS: Puhastage laadija terminali osi korrapäraselt puhuriga vms. ETTEVAATUST: Laaduri paigaldamiseks valige hoolikalt stabiilne sein. Veenduge, et paigaldamiseks või laadimiseks puuduksid igasugused takistused. Laaduri ja aku kogukaal on ligikaudu 6,0 kg (13 lbs). Vajaduse korral toestage seina. ETTEVAATUST: Olge ettevaatlik, et te ei kukutaks akukassetti maha, kui sisestate akut seinakinnitu- sega laadijasse või võtate sellest välja. Hoidke akukassetist kindlalt kinni ja hoidke tasakaalu. Laadija saab seinale kinnitada. Laadija ümber peab jääma vaba ruum, nagu on näidatud joonisel. ► Joon.3 MÄRKUS: Asjad, mis tuleb ette valmistada: — Neli kruvi – kaks riputamiseks ja kaks ankurdamiseks Kruvi suurus: 6 mm × üle 40 mm. Kruvipea suurus: alla ø12 mm. — tööriistad – kruvide kinnikeeramiseks

1. Kinnitage kaks kruvi riputamiseks seinale.

2. Eemaldage laadija põhjalt neli kummist jalga (neli tükki).

3. Riputage laadija etapis 1 kseeritud kruvidega.
