DC40RB - Akumulatora lādētājs MAKITA - Bezmaksas lietošanas instrukcija

Produkta tips	Akumulatora lādētājs
Zīmols	Makita
Modelis	DC40RB
Saderīgie akumulatori	Makita Li-ion 40 V max (sērijas BL4xxx)
Vienlaicīgi uzlādējamo akumulatoru skaits	2
Ieejas spriegums	100-240 V AC, 50/60 Hz
Uzlādes laiks (piemēri)	22 min (2,0 Ah), 45 min (4,0 Ah), 76 min (8,0 Ah)
LED indikatori	Zaļa (gatavs), zila (uzlādē), sarkana (anomālija)
Dzesēšanas sistēma	Iebūvēts ventilators akumulatora dzesēšanai
Drošības aizsardzības	Dubultā izolācija, apstāšanās pārkaršanas gadījumā, aizsardzība pret īssavienojumu
Sienas montāža	Iespējama (4 skrūves, komplektā iekļauts balsts)
Atļautā uzlādes temperatūra	10°C līdz 40°C
Aptuvenais svars (ar akumulatoru)	6,0 kg
Papildu funkcijas	Maināma uzlādes beigu melodija, klusais režīms
Apkope	Tīrīt ventilācijas atveres ar pūtēju; neizmantot šķīdinātājus

Bieži uzdotie jautājumi - DC40RB MAKITA

Kādus akumulatorus es varu uzlādēt ar DC40RB ?

Šis lādētājs ir paredzēts Makita Li-ion 40 V max akumulatoriem no BL4xxx sērijas. Nekad neizmantojiet citus zīmolus vai neuzlādējamus akumulatorus.

Ko nozīmē dažādie gaismas indikatori ?

Pastāvīga zaļa gaisma = gatavs uzlādei. Mirgojoša zila = uzlāde notiek (0-80%). Pastāvīga zila = uzlāde 80-100%. Pastāvīga zaļa ar melodiju = uzlāde pabeigta. Sarkana = bojāts akumulators vai nepiemērota temperatūra. Zilas/sarkanas maiņa = dzesēšanas problēma.

Vai es varu uzlādēt divus akumulatorus vienlaikus ?

Jā, DC40RB var uzlādēt divus akumulatorus vienlaikus. Ievietojiet tos abos paredzētajos slotos.

Kā mainīt uzlādes beigu melodiju ?

Ievietojiet akumulatoru, nogaidiet melodiju, pēc tam izņemiet to un ievietojiet atpakaļ 5 sekunžu laikā. Katra darbība maina melodiju. Klusajam režīmam izvēlieties īsu pīkstienu.

Kāpēc ventilators griežas uzlādes laikā ?

Ventilators dzesē akumulatoru, lai novērstu pārkaršanu un optimizētu veiktspēju. Ventilācijas troksnis ir normāls.

Kāda ir ieteicamā apkārtējās vides temperatūra uzlādei ?

Uzlādējiet tikai starp 10°C un 40°C. Zemāk vai augstāk uzlāde var nesākties vai akumulators var tikt bojāts.

Vai es varu piestiprināt lādētāju pie sienas ?

Jā, lādētāju var montēt pie sienas ar četrām skrūvēm (diametrs 6 mm, garums >40 mm). Drošai uzstādīšanai sekojiet norādījumiem instrukcijā.

Ko darīt, ja indikators paliek sarkans ?

Sarkans indikators norāda uz bojātu akumulatoru vai netīriem kontaktiem. Notīriet kontaktus ar pūtēju. Ja problēma turpinās, akumulators jāaizstāj.

Kā tīrīt lādētāju ?

Atvienojiet lādētāju un izņemiet akumulatorus. Izmantojiet gaisa pūtēju, lai tīrītu ventilācijas atveres. Nekad neizmantojiet benzīnu, šķīdinātāju vai spirtu.

Vai es varu atstāt akumulatoru lādētājā pēc uzlādes ?

Jā, lādētājs pārslēdzas uzturēšanas režīmā. Tomēr, lai pagarinātu akumulatora kalpošanas laiku, ieteicams izņemt akumulatoru pēc uzlādes.

LIETOŠANAS INSTRUKCIJA DC40RB MAKITA

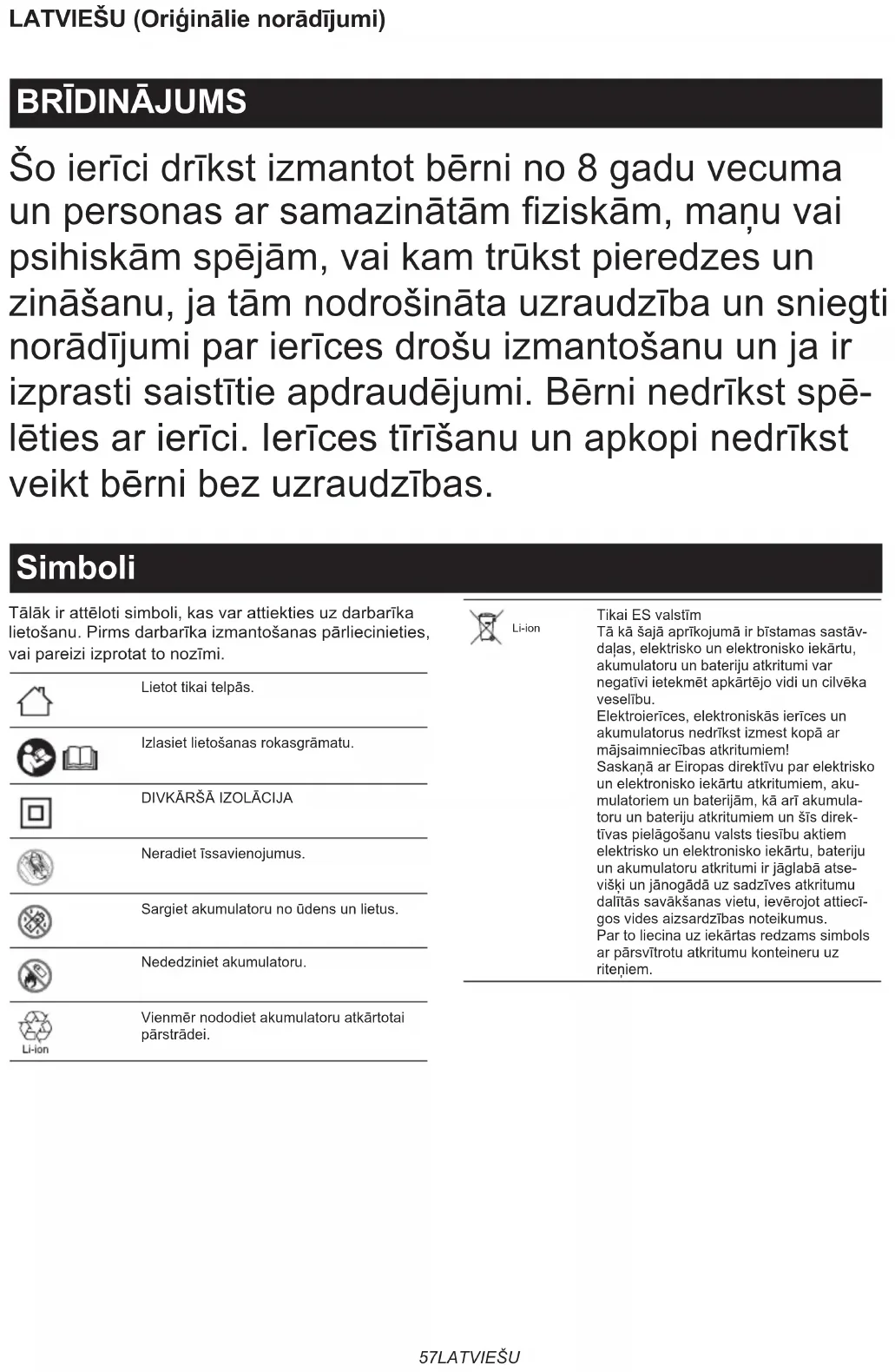

Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un personas ar samazinātām fiziskām, maņu vai psihiskām spējām, vai kam trūkst pieredzes un zināšanu, ja tām nodrošināta uzraudzība un sniegti norādījumi par ierīces drošu izmantošanu un ja ir izprasti saistītie apdraudējumi. Bērni nedrīkst spē-lēties ar ierīci. Ierīces tīrīšanu un apkopi nedrīkst veikt bērni bez uzraudzības.

Simboli

Tālāk ir attēloti simboli, kas var attiekties uz darbarīka lietošanu. Pirms darbarīka izmantošanas pārliecinieties, vai pareizi izprotat to nozīmi.		Li-ion	Tikai ES valstīmTā kā šajā aprīkojumā ir bīstamas sastāvdaļas, elektrisko un elektronisko iekārtu, akumulatoru un bateriju atkritumi var negatīvi ietekmēt apkārtējo vidi un cilvēka veselību.Elektroierīces, elektroniskās ierīces un akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem!Saskaņā ar Eiropas direktīvu par elektrisko un elektronisko iekārtu atkritumiem, akumulatoriem un baterijām, kā arī akumulatoru un bateriju atkritumiem un šīs direk-tīvas pielāgošanu valsts tiesību aktiem elektrisko un elektronisko iekārtu, bateriju un akumulatoru atkritumi ir jāglabā atse-višķi un jānogādā uz sadzīves atkritumu dalītās savākšanas vietu, ievērojot attiecī-gos vides aizsardzības noteikumus.Par to liecina uz iekārtas redzams simbols ar pārsvītrotu atkritumu kontineru uz riteniem.
	Lietot tikai telpās.
	Izlasiet lietošanas rokasgrāmatu.
	DIVKĀRŠĀ IZOLĀCIJA
	Neradiet īssavienojumus.
	Sargiet akumulatoru no ūdens un lietus.
	Nededziniet akumulatoru.
	Vienmēr nododiet akumulatoru atkārtotai pārstrādei.Gatavs uzlādei.
			Notiek uzlāde (80–100 %).
	Uzlāde atlikta (akumulatora dzesēšana, pārāk auksts akumulators vai gaida uzlādi).		Lādēšana pabeigta.
	Notiek uzlāde (0–80 %).		Notiek uzlāde (nepareiza dzesēšana).
			Bojāts akumulators.

UZMANIBU

1. SAGLABĀJIET ŠĪS INSTRUKCIJAS – šajā dokumentā ir svarīgas akumulatoru lādētāja drošības un lietošanas norādes.
2. Pirms akumulatoru lādētāja lietošanas izlasiet visus norādījumus un brīdinājumus, kas attiecas uz (1) akumulatoru lādētāju, (2) akumulatoru un (3) ierīci, kurā tiek izmantots akumulators.
3. UZMANĪBU – lai mazinātu traumu risku, lādē-jiet tikai Makita tipa akumulatorus. Cita tipa akumulatori var aizdegties, radot traumas un bojājumus.
4. Nelādējamus akumulatorus ar šo lādētāju lādēt nedrīkst.
5. Izmantojiet strāvas avotu ar spriegumu, kas atbilst lādētāja datu plāksnē norādītajam.
6. Nelādējiet akumulatora kasetni viegli uzlies-mojošu škīdrumu un gāzu tuvumā.
7. Sargiet lādētāju no lietus, sniega un slapjuma.
8. Nepārnēsājiet lādētāju, turot to aiz vada, un neatvienojiet to no strāvas avota, raujot aiz vada.
9. Pārnēsājot lādētāju, izņemiet no tā akumulatoru.

10. Kad lādēšana pabeigta, kā arī pirms keraties klāt jebkādiem apkopes vai tīrīšanas darbiem, vienmēr atvienojiet lādētāju no strāvas avota. Atvienojot lādētāju no strāvas avota, satveriet spraudni, nevis vadu.

11. Novietojiet vadu tā, lai uz tā nevarētu uzkāpt, aiz tā nevarētu paklupt un lai tas nebūtu pakļauts jebkādai citai negatīvai ietekmei.

12. Neizmantojiet lādētāju, ja vads vai spraudnis ir bojāts. Ja vads vai spraudnis ir bojāts, vērsieties Makita pilnvarotā apkopes centrā, lai bojāto detaļu nomainītu un izvairītos no bīsta-mām situācijām.
13. Neizmantojiet lādētāju un nemēginiet to izjaukt, ja tas saņēmis smagu triecienu, nokritis vai ticis kā citādi bojāts; šādā gadījumā sazinieties ar kvalificētu apkopes speciālistu. Nepareiza lietošana vai salikšana var radīt elektrotrieciena vai aizdegšanās risku.
14. Nelādējiet akumulatora kasetni, ja telpas temperatūra ir ZEMĀKA par 10°C (50°F) vai AUGSTĀKA par 40°C (104°F). Aukstā laikā lādēšana var nebūt iespējama.
15. Neizmantojiet paaugstinošo pärveidotäju, motora ĝeneratoru vai līdzstrāvas barošanas avotu.
16. Raugieties, lai lādētāja ventilatora atveres nebūtu aizsegtas vai aizsērējušas.
17. Nespraudiet un neatvienojiet spraudni, kā arī nepievienojiet un neatvienojiet akumulatorus ar slapjām rokām.
18. Lādētāja tīrīšanai neizmantojiet degvielu, benzīnu, škīdinātāju, spirtu vai līdzīgus škīdrumus. Tas var radīt izbalēšanu, deformāciju vai plaisas.

Lādēšana

Ar šo lādētāju vienlaikus var lādēt divus akumulatorus.

1. Pievienojiet akumulatora lādētāju piemērota sprieguma mainstrāvas ligzdai. Uzlādes indikatori sāks lēni mirgot zaļā krāsā.
2. Virziet akumulatora kasetni lādētājā, līdz kasetne cieši ieguļ lādētāja vadotnē.

Att.1

Lādētāja spailu pārsegu var atvērt un aizvērt, attiecīgi ievietojot un izņemot akumulatora kasetni.

1. Kad akumulatora kasetne ir ievietota, uzlādes indikatora zało krāsu nomainīs zila krāsa, un sāksies uzlāde. Zilā krāsā ātri mirgojošs indikators nozīmē, ka akumulators ir uzlādējies par 0–80 %, savukārt zilā krāsā vienmērīgi mirgojošs indikators nozīmē, ka akumulators ir uzlādējies par 80–100 %. Minētais 80 % uzlādes līmenis ir tikai aptuvens rādītājs. Rādījums var atšķirties atkarībā no akumulatora temperatūras vai stāvokļa.
2. Kad uzlāde būs pabeigta, uzlādes indikatora gaisma pārslēgsies no zilas uz zaļu un atskanēs melodisks signāls vai zummers (garš pīkstiens), kas liecinās par pabeigtu uzlādi.
3. Pēc lādēšanas noņemiet akumulatora kasetni no lādētāja un atvienojiet lādētāju no barošanas avota.

PIEZIME: Lādēšanas ilgumu ietekmē temperatūra (10 °C (50 °F)–40 °C (104 °F)), kādā akumulatora kasetne tiek lādēta, un akumulatora kasetnes stāvoklis, piemēram, akumulatora kasetne ir jauna vai ilgstoši nelietota.

Spriegums Šūnu skaits Litija jonu akumulatora		kasetne	letilpība (Ah) Lādēšanas ilgums(minūtēs)
40 V (maks.) 10 BL4020 2 22
40 V (maks.) 10 BL4025 2,5 28
40 V (maks.) 10 BL4040 / BL4040F 4 45
40 V (maks.) 20 BL4050F 5 50
40 V (maks.) 20 BL4080F 8 76

IEVÉRĪBAI: Akumulatoru lādētājs ir paredzēts Makita akumulatora kasetnēm. Neizmantojiet to citiem mērkiem vai ar citu ražotāju akumulatoriem.

PIEZIME: Ja uzlādes indikators lēni mirgo zilā krāsā, uzlāde nevar sākties šādu akumulatora kasetnes problēmu dēļ:

— akumulatora kasetne nesen tikusi izmantota darbarīkā vai ilgstoši bijusi novietota tiešos saules staros; — akumulatora kasetne ilgstoši atradusies aukstumā.

PIEZIME: Ja akumulatora kasetne ir pārāk karsta, uzlāde nesāksies, kamēr akumulatora kasetnes temperatūra nebūs pazeminājusies līdz temperatūrai, kurā uzlāde ir iespējama.

PIEZIME: Ja uzlādes indikatora gaismas pārslēdzas uz sarkano krāsu, nav iespējams veikt uzlādi. Lādētāja vai akumulatora kasetnes spailes ir netīras vai akumulatora kasetne ir nolietojusies vai bojāta.

Uzlādes beigās dzirdamās skaņas maiņa

1. levietojot akumulatora kasetni lādētājā, īsi atskan pēdējo reizi izmantotā iepriekš iestatītā pabeigtas uzlādes skana.
2. Ja pēc šīs skaņas atskanēšanas piecu sekunžu laikā izņemsit un atkal ievietosit akumulatora kasetni, iestatītā skana mainīsies.
3. Katru reizi, kad piecu sekunžu laikā atkārtoti izņemsit un ievietosit kasetni, skaņa secīgi mainīsies.
4. Kad dzirdat vēlamo skaņas signālu, atstājiet akumulatora kasetni lādētājā, un sāksies uzlāde. Kad ir atlasīts īsa pīkstiena režīms, netiek atskaņots nekāds pabeigtas uzlādes signāls. (klusuma režīms)
5. Kad uzlāde būs pabeigta, uzlādes indikatora gaisma iedegsies zaļā krāsā, un atskanēs melodisks signāls, kas iepriekš iestaṭīts, ievietojot akumulatora kasetni, vai zummers (garš pīkstiens), kas liecinās par pabeigtu uzlādi. (Ja atlasīts klusuma režīms, neatskanēs nekāds signāls.)
6. Skañas signāla iestatījums saglabāsies pat tad, ja atvienosit lādētāju no elektrotīkla.

Dzesēšanas sistēma

Lādētājam ir dzesēšanas ventilators, kas dzesē uzkarsušo akumulatoru, lai akumulators varētu pildīt savas funkcijas. Dzesēšanas laikā ir dzirdama dzesēšanas gaisa skaņa; tā ir normāla parādība.

Indikators pamīšus mirgos zilā un sarkanā krāsā kā brīdinājums šādos gadījumos:

• dzesēšanas ventilatora bojājums;
• lādētāja nepietiekama dzesēšana, piemēram, putekļu radīts aizsprostojums.
  Lai gan indikators pamīšus mirgos zilā un sarkanā krāsā, var veikt akumulatora uzlādi. Tomēr šādā gadī-jumā uzlādes laiks būs ilgāks nekā parasti. Pārbaudiet dzesēšanas ventilatora skaņu, pārbaudiet lādētāja atveri un akumulatoru, kur dažkārt varētu būt uzkrāju-šies puteklī.

Raugieties, lai dzesēšanas nodrošināšanai lādētāja atvere un akumulators vienmēr būtu tīri.

Att.2: 1. Izplüdes atvere 2. leplüdes atvere

PIEZIME: Ja dzesēšanas ventilatora skaņa nav dzirdama un indikators nemirgo zilā un sarkanā krāsā, dzesēšanas sistēma ir darba kārtībā.

PIEZIME: Ja indikators bieži pamīšus mirgo zilā un sarkanā krāsā, ierīce ir jānosūta remontam vai tehniskajai apkopei.

Montāža pie sienas

ABRĪDINĀJUMS: Lādētāju pie sienas obligāti montējiet ar četrām skrūvēm. Citādi lādētājs var nokrist un radīt smagus ievainojumus.
ABRĪDINĀJUMS: Vienmēr raugieties, lai pirms montāžas pie sienas lādētājs būtu atvienots no elektro-tīkla un visi akumulatori nonemti no lādētāja.
⚠️ BRĪDINĀJUMS: Izpildiet darbības, kas izklāstītas šajā rokasgrāmatā un pabeidziet visu procedūru vienā reizē. Ja pārtrauksit darbu procesa vidū, lādētājs var nokrist un radīt ievainojumus vai bojājumus.
⚠️ BRĪDINĀJUMS: Regulāri pārbaudiet, vai skrūves ir stingri pievilktas. Ja skrūves būs vaļīgas, lādētājs var nokrist.
⚠️BRĪDINĀJUMS: Regulāri tīriet lādētāja spailes, piem., ar gaisa pūtēju.
⚠UZMANĪBU: Lādētāja montāžai rūpīgi izvēlieties izturīgu sienu. Pārliecinieties, ka montāžu vai uzlādi neierobežos šķēršļi. Lādētāja un akumulatora kopējais svars ir aptuveni 6,0 kg (13 lbs). Vajadzības gadī-jumā pietiekami nostipriniet sienu.
⚠UZMANĪBU: levērojiet piesardzību un nenometiet akumulatora kasetni, ievietojot akumulatoru sienas lādētājā vai izņemot akumulatoru no tā. Stingri turiet akumulatora kasetni un saglabājiet stabilu stāju.

Varat montēt lādētāju pie sienas. Apkārt lādētājam nodrošiniet brīvu vietu, kā parādīts attēlā.

Att.3

— četras skrūves — divas uzkāršanai un divas piestiprināšanai

Skrūves izmērs: 6 mm x vairāk nekā 40 mm.

Skrūves galviņas izmērs: Mazāk par ø12 mm.

— darbarīkus skrūvju pievilkšanai.

1. Sienā ieskrūvējiet divas skrūves piekāršanai.
2. Nonemiet gumijas kājiņas (četras) no lādētāja apakšas.
3. Uzkariet lādētāju uz skrūvēm, kas ieskrūvētas 1. darbībā.
   Att.4
4. Montējiet lādētāju pie sienas, līdz galam pievelkot divas piestiprināšanas skrūves.
   Att.5
