产品类型	电池充电器
品牌	牧田
型号	DC40RB
兼容电池	牧田锂离子40 V最大（BL4xxx系列）
可同时充电电池数量	2
输入电压	100-240 V AC, 50/60 Hz
充电时间（示例）	22分钟（2.0 Ah），45分钟（4.0 Ah），76分钟（8.0 Ah）
LED指示灯	绿色（就绪），蓝色（充电），红色（异常）
冷却系统	内置风扇冷却电池
安全保护	双重绝缘，过热停止，短路保护
壁挂安装	可以（4颗螺丝，含支架）
允许充电温度	10°C至40°C
大约重量（含电池）	6.0 kg
附加功能	可更改充电结束旋律，静音模式
保养	用吹风机清洁通风孔；请勿使用溶剂

常见问题 - DC40RB MAKITA

DC40RB可以充哪些电池？

此充电器设计用于牧田锂离子40 V最大的BL4xxx系列电池。切勿使用其他品牌或非充电电池。

不同指示灯的含义是什么？

绿灯常亮=就绪。蓝灯闪烁=充电中（0-80%）。蓝灯常亮=充电80-100%。绿灯常亮伴随旋律=充电完成。红灯=电池故障或温度不当。蓝红交替=冷却问题。

能否同时充电两块电池？

可以，DC40RB可以同时充电两块电池。插入两个指定槽位即可。

如何更改充电结束旋律？

插入电池，等待旋律响起，然后在5秒内取出并重新插入。每次操作更改旋律。要静音模式，选择短促蜂鸣声。

充电时风扇为何转动？

风扇冷却电池以防止过热并优化性能。风扇噪音是正常的。

推荐的充电环境温度是多少？

仅在10°C至40°C之间充电。低于或高于此温度可能导致充电无法启动或电池损坏。

充电器可以壁挂吗？

可以，充电器可通过四颗螺丝（直径6mm，长度>40mm）壁挂。请按照说明书的指导安全安装。

红灯一直亮怎么办？

红灯表示电池故障或触点脏污。用吹风机清洁触点。如果问题依旧，则需更换电池。

如何清洁充电器？

拔下充电器并取出电池。使用空气吹风机清洁通风孔。切勿使用汽油、稀释剂或酒精。

充电后可以一直把电池留在充电器上吗？

可以，充电器会进入维护模式。但建议取下电池以延长电池寿命。

用户手册 DC40RB MAKITA

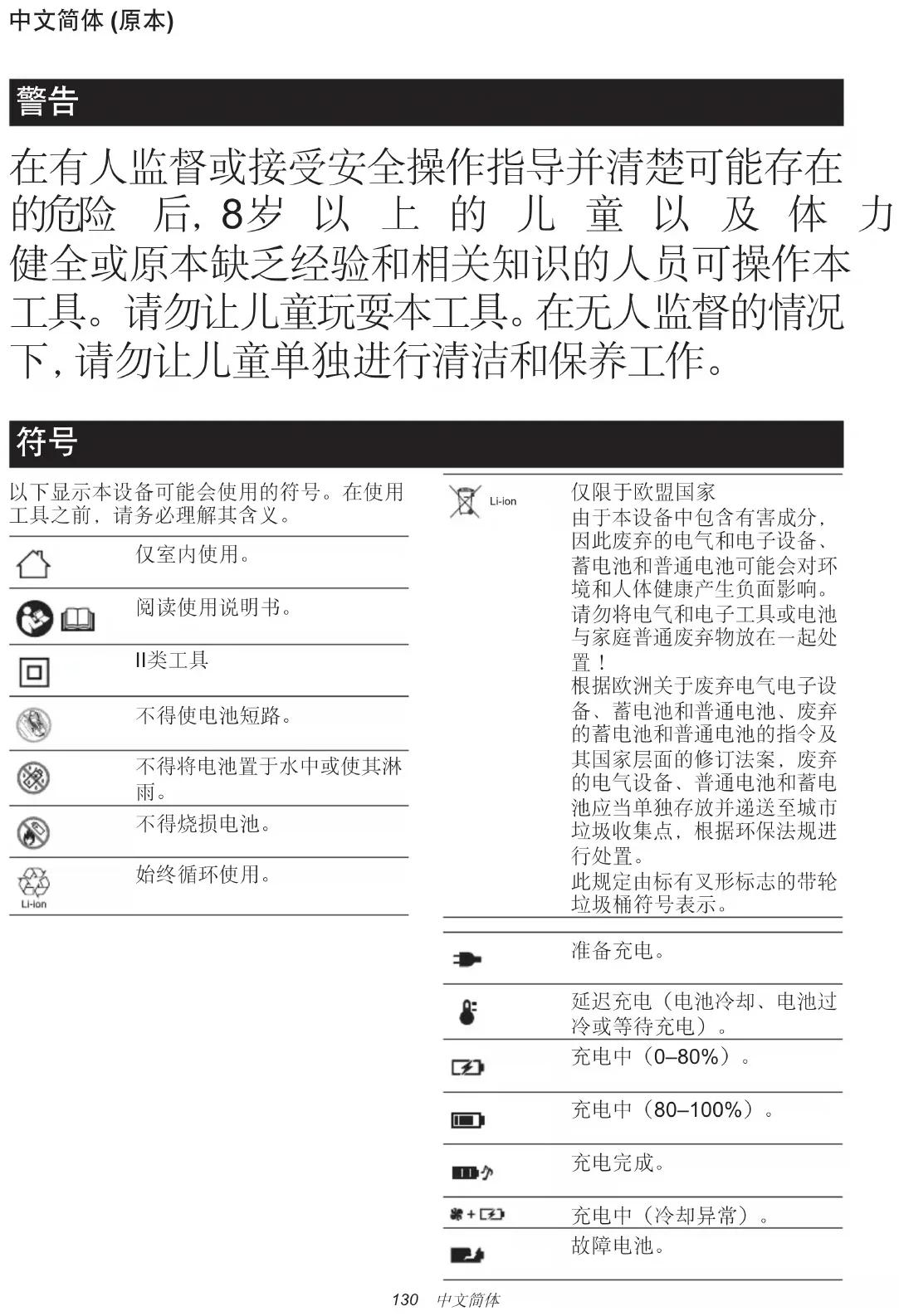

在有人监督或接受安全操作指导并清楚可能存在的危险后，8岁以上的儿童以及体力健全或原本缺乏经验和相关知识的人员可操作本工具。请勿让儿童玩耍本工具。在无人监督的情况下，请勿让儿童单独进行清洁和保养工作。

符号

以下显示本设备可能会使用的符号。在使用工具之前,请务必理解其含义。
	仅室内使用。
	阅读使用说明书。
	II类工具
	不得使电池短路。
	不得将电池置于水中或使其淋雨。
	不得烧损电池。
	始终循环使用。

Li-ion

	准备充电。
	延迟充电(电池冷却、电池过冷或等待充电)。
	充电中(0-80%)。
	充电中(80-100%)。
	充电完成。
	充电中(冷却异常)。
	故障电池。

小心

1. 请保留此说明书一本说明书包含重要的安全注意事项和电池充电器的操作说明。
2. 在使用电池充电器之前，请仔细通读所有的说明以及(1)电池充电器，(2)电池，以及(3)使用电池的产品上
3. 小心一为降低引起人身伤害的危险，仅可对Makita（牧田）型可充电电池进行充电。对其他类型的电池充电可能会引起电池爆裂，从而导致人身伤害。
4. 不得使用此电池充电器对不可充电电池进行充电。
5. 请使用符合充电器铭牌所示额定电压的电源。
6. 请勿在易燃液体或气体附近给电池组充电。
7. 请勿将电池暴露于雨雪或潮湿环境中。
8. 切勿拖着导线移动充电器，或拉导线拔出插头等。
9. 移动充电器时，请将电池从充电器中取出。

10. 充电后或进行保养或清洁之前，请断开充电器电源。断开充电器电源时，请使用插头而非导线。

11. 布置电源线时确保其不被踩踏、绊倒或受到其他损坏或压力。

12. 请勿使用损坏的导线或插头操作充电器。如果导线或插头受损，应请Makita（牧的）援模的维修服务中心更换以避免发生危险。
13. 如果充电器掉落、受到剧烈的冲击或其他任何损坏，则请勿操作或拆卸充电器，将其送至专业维修人员处维修。不正确的使用或重新组装可能会导致触电或起火。
14. 请勿在室温低于 10^ C （ 50^ F ）或高于 40^ C （ 104^ F ）的条件下给电池组充电。低温条件下，可能无法充电。
15. 请勿试图使用升压变压器、引擎发电机或直流电源插座。
16. 请勿使任何物体覆盖或阻碍充电器通风孔。
17. 请勿用湿手插拔电源线以及插入或取下电池。
18. 切勿使用汽油、苯、稀释剂、酒精或类似物品清洁充电器。否则可能会导致变色、变形或出现裂缝。

充电

本充电器可同时给两个电池充电。

1. 将电池充电器插入到正确的交流电源插座。充电指示灯将缓慢反复闪烁绿色光。

2. 插入电池组至充电器，直至其牢固置于充电器。

▶ 图片1

充电器的端子盖可在插入电池组时打开，在取出电池组后闭合。

1. 插入电池组时，充电指示灯的灯光颜色将从绿色变为蓝色并开始充电。充电指示灯快速闪烁蓝色光表示充电进度在0–80%范围内，充电指示灯持续发出蓝色光表示充电进度在80–100%范围内。上述80%是指近似值。指示灯指示可能因电池温度或电池状况而异。
2. 充电完毕时，充电指示灯的灯光颜色将从蓝色变为绿色，同时发出音乐声或蜂鸣声（长哗音）通知用户充电完毕。
3. 充电后，从充电器取出电池组并拔下充电器。

电压 电池	数量 锂离子电池组	容量 (Ah) 充电时间		(分钟)
40 V(最大值)	10 BL4020 2 22
40 V(最大值)	10 BL4025 2.5 28
40 V(最大值)	10 BL4040 /	BL4040F	4 45
40 V(最大值)	20 BL4050F 5 50
40 V(最大值)	20 BL4080F 8 76

注意：本电池充电器用于给牧田电池组充电。不得用于其他用途或用于其他制造商的电池。

注：如果充电指示灯缓慢闪烁蓝色光，则表示可能因电池组处于以下状况而无法开始充电：

— 电池组从刚停止运转的工具上取下，或电池组长时间暴露在直射阳光下。

— 电池组长时间置于寒冷位置。

注：电池组过热时，将无法开始充电，直至电池组温度达到可充电温度。

注：如果充电指示灯的灯光颜色变为红色，则表示无法充电。充电器或电池组上的端子被灰尘堵塞，或电池组磨损或受损。

更改充电完成时的音乐声

1. 将电池组插入充电器时，会短暂发出上一次预设的充电完成的音乐声。
2. 随后在五秒钟内重新插拔电池组即可更改音乐声。
3. 而后每次在五秒钟内重新插拔电池组，即可按顺序再次更改音乐声。
4. 当发出所需的音乐声时，确保电池组保持插入状态，随后即开始充电。当选择“短促的蜂鸣声”模式时，不会发出充电完成的信号。（静音模式）
5. 充电完毕时，充电指示灯将发出绿色光，同时会响起插入电池组时预设的音乐声或蜂鸣声（长哗音）以通知用户充电完毕。（选择静音模式之后，将不会发出任何声音。）
6. 即使拔出充电器，预设的音乐声也会正常保存。

冷却系统

本充电器配备有电池冷却风扇，可使电池保持较好的性能。冷却时会发出冷却气流声音，并不表示充电器故障。

以下情况下，将交替闪烁蓝色光和红色光以示警告。

• 冷却风扇故障
• 电池未完全冷却，如被灰尘堵塞。

即使交替闪烁蓝色光和红色光，也可以对电池充电。但在此情况下，充电时间将较正常时间更长。检查冷却风扇的声音，充电器和电池上的通风口，有时会被灰尘堵塞。

务必保持充电器和电池上的通风口清洁以起到冷却目的。

▶ 图片2: 1. 排气孔 2. 进气孔

注：若未闪烁蓝色光和红色光，则即使冷却风扇未发出声音，冷却系统也会处于正常工作状态。

注：如果蓝色光和红色光交替闪烁过于频繁，应将产品送去维修或保养。

壁式安装

警告：在将充电器安装在墙壁上时，请务必使用四个螺丝。否则充电器可能会跌落导致严重的人身伤害。
警告：在执行墙壁安装工作前，务必拔下充电器插头并取出充电器上的所有电池。
警告：按照本说明书中指示的步骤进行操作，并一次性完成整个步骤。如果中途停止工作，充电器可能会跌落并导致人身伤害或财产损坏。
警告：定期检查螺丝的松紧度。否则，充电器可能会因螺丝松动而跌落。
警告：定期使用空气除尘器等清洁充电器的端子部件。
小心: 安装充电器时应仔细选择稳固的墙壁。确保不存在阻碍安装工作或充电操作的障碍物。充电器和电池的总重量约为 6.0 ~kg (13 lbs)。应根据需要充分加固墙壁。
小心：在壁挂式充电器中插入或取出电池时，请注意不要使电池组掉落。紧握电池组并保持稳固的姿势。

您可以在墙壁上安装充电器。按照图中所示在充电器周围留出间隙。

▶ 图片3

注：需要准备的物品：

— 四个螺丝－两个用于悬挂，两个用于锚固

螺丝尺寸：6 mm x 大于40 mm。

螺丝头尺寸：小于 12 mm。

一 工具-用于紧固螺丝

1. 固定两个螺丝以用于悬挂在墙壁上。
2. 从充电器底部取下橡胶脚垫。
3. 使用步骤1中固定的螺丝悬挂充电器。
4. 完全紧固两个锚固螺丝以将充电器安装在墙壁上。

▶ 图片4

▶ 图片5

警告

8 歲以上兒童及身體、感官或精神缺陷者，或缺乏使用經驗與知識者，需在人員監督或指導器具安全使用方式，並了解可能產生之危險的情況下使用本器具。兒童不得把玩本器具。在未經監督的情況下，不得讓兒童進行清潔及使用維護。

符號

以下顯示本設備可能使用的符號。在使用工具前,請務必理解其涵義。
	僅供室內使用。
	請仔細閱讀使用說明書。
	雙重絕緣
	請勿使電池短路。
	請勿將電池暴露於水或雨中。
	請勿用火銷毀電池。
	請務必將電池回收。

Li-ion	僅用於歐盟國家由於本設備中存有危險組件,廢棄電氣與電子設備、蓄電池與電池可能會對環境與人體健康產生負面影響。請勿將電氣與電子器具或電池和家庭廢棄物一同處理!根據針對廢棄電氣與電子設備、蓄電池與電池及廢棄蓄電池與電池制訂的歐洲指令及其對本國法律的修改版,應依照環境保護法規個別存放廢棄電氣設備、電池與蓄電池,並將其送至都市垃圾獨立回收點。這類設備會在設備上以打叉的滑輪垃圾桶作為符號標示。
	準備充電。
	延遲充電(電池冷卻、電池溫度過低或正在等待充電)。
	充電中(0-80%)。
	充電中(80-100%)。
	充電完成。
	充電中(冷卻異常)。
	電池故障。

小心

1. 妥善保存此說明一本手冊含電池充電器的重要安全及操作說明。
2. 使用電池充電器之前，請閱讀 (1) 電池充電器、(2) 電池和 (3) 使用電池產品上的所有指示說明和注意標示。
3. 小心一為降低人員受傷風 Makita（牧田）款式的可充電電池充電。其他電池類型可能會爆炸而造成人員受傷及物品損壞。
4. 非充電式電池不可使用本電池充電器進行充電。
5. 請使用符合充電器銘牌上指定電壓的電源。
6. 請勿在存有易燃液體或氣體的環境下為電池組充電。
7. 請勿將充電器暴露於雨、雪或潮濕環境中。
8. 切勿拿取充電器的電線部分，或猛力將電線從插座拔起。
9. 搬運充電器時，請取下充電器的電池。

10. 充電後或嘗試進行任何保養或清潔前，請將充電器從電源拔起。拔除充電器電線時，請握住插頭而非電線。

11. 確認電線位置不會被踩到、使人絆倒，或以其他方式受損或遭到拉扯。

12. 請勿以受損的電線或插頭操作充電器。若電線或插頭受損，請洽詢 Makita（牧田）授權維修服務中心要求更換，以免僅發生為險。
13. 若充電器受到重擊、摔落或有其他方面的受損，請將其交予合格維修人員，不得自行操作或拆解。錯誤使用或重新組裝可能會導致觸電或起火風險。
14. 室溫低於 10^ C (50°F) 或高於 40^ C (104°F) 時，請勿為電池組充電。若溫度過低，可能不會開始充電。
15. 請勿嘗試使用升壓變壓器、引擎發電機或 DC 電源插座。
16. 請勿使任何物品覆蓋或堵住充電器通風口。
17. 雙手潮濕時，請勿插拔電線，並插入或取出電池。
18. 切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔充電器。否則可能會導致變色、變形或出現裂縫。

充電

本充電器可同時為兩顆電池充電。

1. 將電池充電器插入適當的交流電壓源。 充電燈會重複緩慢閃爍綠燈。

2. 將電池組置入充電器，直到將充電器導片推入到底為止。

▶ 圖片1

充電器端子蓋可透過置入電池組的方式打開，以及取出電池組的方式關閉。

1. 置入電池組時，充電燈顏色會從綠色變為藍色並開始充電。快速閃爍藍燈表示充電狀況介於 0–80%，持續亮起藍色充電燈表示介於 80–100%。上述 80% 指示為約略值。指示會依電池溫度或電池狀況而異。
2. 充電結束時，充電燈將從藍色變成綠色，並響起提示音或蜂鳴器音（長嘾聲），用以通知充電完成。
3. 充電後，將電池組自充電器取出並拔除充電器插頭。

注：充電時間會因電池組充電時的溫度 (10°C (50°F)–40°C (104°F)) 以及電池組狀況而異，如全新或長時間未使用的電池組。

電壓 電池	數 鋰離子電池組	容量(Ah)充電時間	(分鐘)
40 V(最大)	10 BL4020 2 22
40 V(最大)	10 BL4025 2.5 28
40 V(最大)	10 BL4040 /BL4040F	4 45
40 V(最大)	20 BL4050F 5 50
40 V(最大)	20 BL4080F 8 76

注意：本電池充電器為 Makita（牧田）電池組充電專用，切勿將其用於其他用途，或為其他製造商電池充電。

注：如果充電燈緩慢閃爍藍色，可能因為電池組發生如下狀況而未開始充電：

— 剛操作完工具的電池組，或長時間置於陽光直曝處的電池組。

— 長時間置於冷空氣環境中的電池組。

注：電池組過熱時，電池組溫度必須達到可充電溫度後，才會開始充電。

注：若充電燈變為紅色，則無法充電。充電器或電池組上的端子堆積灰塵，否則電池組將磨損或受損。

變更充電完成時的提示音

1. 將電池組插入充電器時會短暫響起上次預設的充電完成提示音。
2. 在執行此操作後的五秒內取下並重新插入，即可變更提示音。
3. 依此方式每隔五秒取下並重新插入，提示音會依序改變。
4. 聽見所需的提示音時，將電池組保持插入，充電即會開始。選擇「短囂聲」模式時，不會發出完成充電訊號。（靜音模式）
5. 充電結束時，充電燈將會亮起綠色，並響起在插入電池組時預設的提示音或蜂鳴器音（長嘩聲），用以通知充電完成。（若選擇靜音模式，則不會發出聲音。）
6. 即使拔除充電器插頭，預設的提示音也會保持儲存。

冷卻系統

本充電器配備防止電池過熱的冷卻風扇，確保電池發揮正常效能。冷卻期間會出現冷卻空氣的聲音，表示充電器沒有發生問題。

藍燈及紅燈交替閃爍用於警示發生下列狀況。

- 冷卻風扇故障

- 電池沒有完全冷卻，例如受灰塵阻塞即使藍燈及紅燈交替閃爍，您也可以充電電池。然而，此時充電時間會比平常更長。檢查冷卻風扇的聲音、充電器和電池的通風口（有時可能堆積灰塵）。

充電器和電池的通風口務必保持乾淨，以利冷卻。

▶ 圖片2: 1. 排氣孔 2. 進氣孔

注：即使冷卻風扇沒有發出聲音，只要藍燈及紅燈沒有閃爍，表示冷卻系統運作正常。
注：如果藍燈及紅燈頻繁交替閃爍，產品應送修或保養。

壁掛安裝

警告：將充電器安裝到牆壁上時，務必使用四顆螺絲，否則充電器可能會掉落而造成嚴重傷害。
警告：執行壁掛安裝作業前，務必拔出充電器並取出充電器中的所有電池。
警告：請依照本手冊所述的步驟，一次完成整個程序。如果中途停止作業，充電器可能會掉落而造成受傷或損壞。
警告：請定期檢查螺絲的緊度。否則充電器可能因螺絲鬆動而掉落。
警告：請使用空氣除塵器等工具定期清潔充電器的端子部位。
小心：安裝充電器時，請仔細挑選穩固的牆面。確保執行安裝作業或充電操作時不會受到阻礙。充電器和電池的總重約達 6.0 kg（13 lbs）。如有需要，可在牆壁設置耐重的加強結構。
小心：將電池插入或從壁掛充電器取出電池時，請小心勿使電池組掉落。請緊握電池組，並保持姿勢穩定。

您可將充電器掛在牆壁上。請在充電器周圍保留圖中所示的間距。

▶ 圖片3

注：作業前準備：

— 四支螺絲－兩支用於懸掛，兩支用於錨定

螺絲尺寸：6 mm x 大於 40 mm。

螺絲頭尺寸：小於 12 mm 。

一 相關工具 - 用於鎖緊螺絲

1. 在牆壁上固定兩支用於懸掛的螺絲。
2. 將橡膠腳墊（四件）從充電器底部取出。
3. 利用在步驟 1 固定的螺絲懸掛起充電器。
   ▶ 圖片4
4. 完全鎖緊兩支錨定螺絲，將充電器安裝到牆壁上。
   ▶ 圖片5
