Tipo de producto	Portabatería con función de carga USB
Marca	Makita
Modelo	TD00000110
Uso previsto	Alimentar ropa ventilada/calefactora Makita y cargar dispositivos USB
Tipos de batería compatibles	Baterías Li-ion y Ni-MH Makita especificadas en el manual (ej. DFJ206, DFV210)
Salida USB	Puerto USB para carga de dispositivos de baja tensión
Indicador de nivel de potencia	Sí, muestra el nivel de potencia (4 niveles según el producto conectado)
Botón de encendido	Sí, para encender/apagar y cambiar de nivel
Fijación al cinturón	Sí, con orificio para correa y botón de desbloqueo anticaídas
Función anticaídas	Sí, botón de desbloqueo para extracción segura
Cable adaptador para chaqueta ventilada	Accesorio opcional
Cable adaptador para prenda calefactora	Accesorio opcional
Temperatura de carga recomendada	10 °C a 40 °C
Almacenamiento	Evitar temperaturas extremas, humedad y polvo
Mantenimiento	Limpiar con un paño seco o ligeramente húmedo; no usar disolventes
Seguridad	Usar solo con baterías Makita; no cortocircuitar; respetar las instrucciones de seguridad
Cumplimiento	CE, directiva RAEE y baterías
Accesorios incluidos	Ninguno, los cables adaptadores son opcionales

Preguntas frecuentes - TD00000110 MAKITA

¿Qué tipos de batería puedo usar con este portabaterías?

Use solo las baterías Makita Li-ion o Ni-MH listadas en el manual. El uso de otras baterías puede provocar un incendio o lesiones.

¿Puedo cargar mi teléfono inteligente con este portabaterías?

Sí, el puerto USB permite cargar dispositivos de baja tensión como un teléfono inteligente. Asegúrese de que el botón de encendido esté encendido.

¿Cómo fijar el portabaterías a mi cinturón?

Pase una correa por el orificio previsto y apriétela. Para retirarlo, presione el botón de desbloqueo mientras tira hacia arriba.

¿Qué hacer si el indicador de nivel de potencia no se enciende?

Verifique que la batería esté correctamente insertada y que el botón de encendido se mantenga presionado hasta que se encienda. Si el problema persiste, la batería puede estar descargada.

¿Puedo usar una batería que no sea Makita?

No, esto anula la garantía y presenta riesgos de incendio, explosión o fuga de electrolito. Use exclusivamente baterías Makita originales.

¿Cómo limpiar el portabaterías?

Limpie la suciedad con un paño seco o ligeramente humedecido con agua jabonosa. No use nunca disolventes como gasolina o alcohol.

¿Cuál es la temperatura ideal para la carga?

Cargue la batería a una temperatura ambiente entre 10 °C y 40 °C. No cargue por debajo o por encima de este rango.

¿Puede repararse el portabaterías?

Confíe cualquier reparación a un centro autorizado Makita que utilice piezas de repuesto originales para garantizar la seguridad.

¿Cómo saber si la batería está bien bloqueada?

Inserte la batería hasta oír un clic. La marca roja en el botón no debe ser visible. De lo contrario, no está bien bloqueada.

¿Puedo usar el portabaterías con una chaqueta calefactora?

Sí, con el cable adaptador para prenda calefactora (accesorio opcional). Conéctelo a la toma del portabaterías.

MANUAL DE USUARIO TD00000110 MAKITA

Jaqueta térmica CJ105D / CJ106D /

DCJ205 / DCJ206

Colete térmico CV102D / DCV202

Manta térmica CB100D / DCB200

B Jaqueta ventilada DFJ212A / DFJ213A /

DFJ214A / DFJ216A /

DFJ312A / DFJ416A

Colete ventilado DFV210A / DFV214A /

DFV215A

Camiseta térmica DCX200 / DCX201

• Algunos de los cartuchos de batería indicados arriba puede que no estén disponibles dependiendo de su región de residencia.

ADVERTENCIA: Utilice solamente los cartuchos de batería listados arriba. La utilización de cualquier otro cartucho de batería puede ocasionar heridas y/o un incendio.

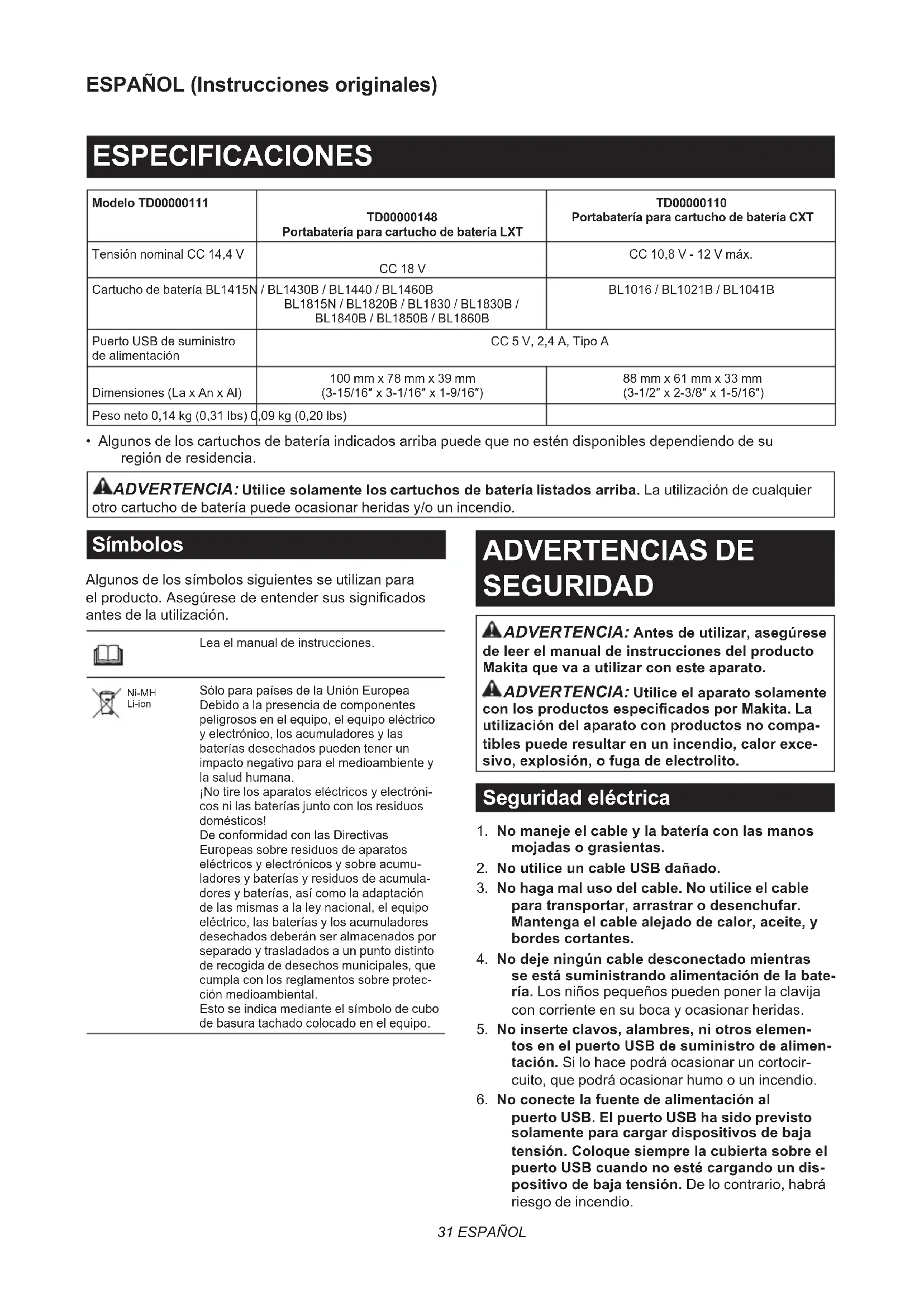

Símbolos

Algunos de los símbolos siguientes se utilizan para el producto. Asegúrese de entender sus significados antes de la utilización.

Lea el manual de instrucciones.

Sólo para países de la Unión Europea Debido a la presencia de componentes peligrosos en el equipo, el equipo eléctrico y electrónico, los acumuladores y las baterías desechados pueden tener un impacto negativo para el medioambiente y la salud humana.

¡No tire los aparatos eléctricos y electrónicos ni las baterías junto con los residuos domésticos!

De conformidad con las Directivas Europeas sobre residuos de aparatos eléctricos y electrónicos y sobre acumuladores y baterías y residuos de acumuladores y baterías, así como la adaptación de las mismas a la ley nacional, el equipo eléctrico, las baterías y los acumuladores desechados deberán ser almacenados por separado y trasladados a un punto distinto de recogida de desechos municipales, que cumpla con los reglamentos sobre protección medioambiental.

Esto se indica mediante el símbolo de cubo de basura tachado colocado en el equipo.

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA: Antes de utilizar, asegúrese de leer el manual de instrucciones del producto Makita que va a utilizar con este aparato.

ADVERTENCIA: Utilice el aparato solamente con los productos especificados por Makita. La utilización del aparato con productos no compatibles puede resultar en un incendio, calor excesivo, explosión, o fuga de electrolito.

Seguridad eléctrica

1. No maneje el cable y la batería con las manos mojadas o grasientas.
2. No utilice un cable USB dañado.
3. No haga mal uso del cable. No utilice el cable para transportar, arrastrar o desenchufar. Mantenga el cable alejado de calor, aceite, y bordes cortantes.
4. No deje ningún cable desconectado mientras se está suministrando alimentación de la batería. Los niños pequeños pueden poner la clavija con corriente en su boca y ocasionar heridas.
5. No inserte clavos, alambres, ni otros elementos en el puerto USB de suministro de alimentación. Si lo hace podrá ocasionar un cortocircuito, que podrá ocasionar humo o un incendio.

6. No conecte la fuente de alimentación al puerto USB. El puerto USB ha sido previsto solamente para cargar dispositivos de baja tensión. Coloque siempre la cubierta sobre el puerto USB cuando no esté cargando un dispositivo de baja tensión. De lo contrario, habrá riesgo de incendio.

7. Recargue solamente con el cargador especificado por el fabricante. Un cargador que es apropiado para un tipo de batería puede crear un riesgo de incendio cuando se utiliza con otra batería.

8. Utilice el aparato solamente con las baterías designadas específicamente para él. La utilización de cualquier otra batería puede crear un riesgo de heridas o incendio.
9. Cuando la batería no esté siendo utilizada, guárdela alejada de otros objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan hacer conexión entre un terminal y el otro. Si se cortocircuitan entre sí los terminales de la batería podrán producirse quemaduras o un incendio.
10. En condiciones abusivas, es posible que salga expulsado líquido de la batería; evite el contacto con él. Si se produce un contacto accidental, enjuague con agua. Si el líquido entra en los ojos, además de enjuagarlos, solicite asistencia médica. El líquido expulsado de la batería puede ocasionar irritación y quemaduras.
11. No utilice una batería ni el aparato que se va a utilizar con la batería si están dañados o han sido modificados. Una batería o aparato dañado o modificado puede comportarse de forma impredecible resultando en un incendio, explosión o riesgo de heridas.
12. No exponga una batería al fuego ni a una temperatura excesiva. La exposición al fuego o a una temperatura superior a los 130°C puede ocasionar una explosión.
13. Siga todas las instrucciones sobre la carga y no cargue la batería fuera del rango de temperatura especificado en las instrucciones. Cargar incorrectamente o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.
14. Haga que el servicio sea realizado por un reparador técnico cualificado utilizando solamente piezas de repuesto idénticas. Esto garantizará que se mantendrá la seguridad del producto.
15. No modifique ni intente reparar el aparato ni la batería excepto como se indica en las instrucciones para la utilización y el cuidado.

Instrucciones de seguridad importantes para el cartucho de batería

1. Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.
2. No desensamble ni manipule el cartucho de batería. Podrá resultar en un incendio, calor excesivo, o una explosión.

3. Si el tiempo de uso se acorta demasiado, cese la operación inmediatamente. Podría resultar en un riesgo de recalentamiento, posibles quemaduras e incluso una explosión.

4. Si entra electrólito en sus ojos, aclárelos con agua limpia y acuda a un médico inmediatamente. Existe el riesgo de poder perder la vista.

5. No cortocircuite el cartucho de batería:

(1) No toque los terminales con ningún material conductor.
(2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, como clavos, monedas, etc.
(3) No exponga el cartucho de batería al agua ni a la lluvia.

Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma.

1. No guarde ni utilice la herramienta y el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50 °C.
2. Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.
3. No clave, corte, aplaste, lance, deje caer el cartucho de batería, ni golpee contra un objeto duro el cartucho de batería. Tal conducta podrá resultar en un incendio, calor excesivo, o una explosión.
4. No utilice una batería dañada.
5. Las baterías de litio-ion contenidas están sujetas a los requisitos de la Legislación para Materiales Peligrosos.

Para transportes comerciales, p.ej., por terceras personas y agentes de transportes, se deberán observar requisitos especiales para el empaquetado y etiquetado.

Para la preparación del artículo que se va a enviar, se requiere consultar con un experto en materiales peligrosos. Por favor, observe también la posibilidad de reglamentos nacionales más detallados.

Cubra con cinta aislante o enmascare los contactos expuestos y empaquete la batería de tal manera que no se pueda mover alrededor dentro del embalaje.

1. Para desechar el cartucho de batería, retírelo de la herramienta y deséchelo en un lugar seguro. Siga los reglamentos locales referentes al desecho de la batería.
2. Utilice las baterías solamente con los productos especificados por Makita. La instalación de las baterías en productos no compatibles puede resultar en un incendio, calor excesivo, explosión, o fuga de electrolito.
3. Si la herramienta no va a ser utilizada durante un periodo de tiempo largo, la batería deberá ser retirada de la herramienta.

4. Durante y después de la utilización, el cartucho de batería podrá acumular calor, lo cual puede ocasionar quemaduras o quemaduras de baja temperatura. Preste atención al manejo de cartuchos de batería calientes.

5. No toque el terminal de la herramienta inmediatamente después de utilizar, dado que puede calentarse lo suficiente como para ocasionar quemaduras.

6. No permita que virutas, polvo, o tierra se adhieran dentro de los terminales, orificios, y ranuras del cartucho de batería. Esto podría ocasionar calentamiento, que coja fuego, reviente y un mal funcionamiento de la herramienta o el cartucho de batería, resultando en quemaduras o heridas personales.
7. A menos que la herramienta pueda utilizarse cerca de cables eléctricos de alta tensión, no utilice el cartucho de batería cerca de cables eléctricos de alta tensión. Podrá resultar en un mal funcionamiento o rotura de la herramienta o el cartucho de batería.
8. Mantenga la batería alejada de los niños.

GUARDE ESTAS INSTRUCCIONES.

⚠PRECAUCIÓN: Utilice solamente baterías genuinas de Makita. La utilización de baterías no genuinas de Makita, o baterías que han sido alteradas, puede resultar en una explosión de la batería ocasionando incendios, heridas personales y daños. También anulará la garantía de Makita para la herramienta y el cargador de Makita.

Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue el cartucho de batería antes de que se descargue completamente. Detenga siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.
2. No cargue nunca un cartucho de batería que esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería.
3. Cargue el cartucho de batería a temperatura ambiente de 10 °C - 40 °C. Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.
4. Cuando no esté utilizando el cartucho de batería, retírelo de la herramienta o del cargador.
5. Cargue el cartucho de batería si no lo utiliza durante un periodo de tiempo prolongado (más de seis meses).

DESCRIPCIÓN DE LAS PARTES

Este portabatería se puede utilizar con los siguientes productos Makita.

▶ Fig.1

Grupo N°breme de producto		Modelo
A Chamarra ventilada DFJ206		/DFJ207/DFJ210/DFJ211/DFJ212/DFJ213/DFJ214/DFJ216/DFJ304/DFJ305/DFJ310/DFJ311/DFJ405/DFJ407/DFJ410/DFJ411/DFJ416
B Chamarra ventilada DFJ212A/DFJ213A/DFJ214A/DFJ216A/DFJ312A/DFJ416A

1. Indicador del nivel de potencia

Cuando se utiliza una chamarra/chaleco ventilado, se visualiza el nivel de potencia.

NOTA: Si utiliza las chamarras/chalecos ventilados del grupo A indicados arriba, el indicador 4 de nivel de potencia no se iluminará porque sus unidades de ventilador emplean un control de 3 pasos.

NOTA: Si utiliza la prenda electro-térmica, solo se iluminará el indicador 4 de nivel de potencia.

2. Botón de alimentación

Para encender, inserte el cartucho de batería y después mantenga presionado el botón de alimentación hasta que el indicador del nivel de potencia se ilumine.

Para cambiar el nivel de potencia de la chamarra/chaleco ventilado, presione el botón de alimentación brevemente cuando la alimentación esté activada.

Para apagar, mantenga presionado el botón de alimentación hasta que el indicador del nivel de potencia se apague.

NOTA: Para cambiar la temperatura de la prenda electro-térmica, presione el botón de la prenda electro-térmica cuando esté encendida.

3. Toma de corriente

Conecte el cable de los productos o el cable adaptador.

4. Cable adaptador para la chamarra/chaleco ventilado (accesorio opcional)

Utilice el cable adaptador cuando use los productos del grupo A indicados arriba.

5. Cable adaptador para prenda electro-térmica (accesorio opcional)

Utilice el cable adaptador cuando use los productos del grupo A indicados arriba.

6. Cable de alimentación de los productos

Para los productos del grupo A indicados arriba, conecte el cable adaptador apropiado para la chamarra/chaleco ventilado o la prenda electro-térmica.

Para los productos del grupo B indicados arriba, conéctelos a la toma de corriente del portabatería.

NOTA: La forma y ubicación de la toma variará en función de sus productos.

7. Cartucho de batería (accesorio opcional)

Inserte el cartucho de batería a fondo en el portabatería hasta que se bloquee en su sitio con un pequeño chasquido.

DESCRIPCIÓN DEL FUNCIONAMIENTO

Instalación o desmontaje del cartucho de batería

⚠PRECAUCIÓN: Sujete el portabatería y el cartucho de batería firmemente cuando instale o retire el cartucho de batería. Si no sujeta el portabatería y el cartucho de batería firmemente podrán escurrírsele de las manos y resultar en daños al portabatería y cartucho de batería y/o heridas personales.

APRECAUCIÓN: Apague siempre el dispositivo antes de retirar el cartucho de batería.

▶ Fig.2: 1. Indicador rojo 2. Botón 3. Cartucho de batería 4. Portabatería

Para instalar el cartucho de batería, alinee la lengüeta del cartucho de batería con la acanaladura del alojamiento y deslícelo al interior hasta encajarlo en su sitio. Inserte el cartucho de batería a fondo hasta que se bloquee en su sitio con un pequeño chasquido. Si puede ver el indicador rojo en el lado superior del botón, no estará bloqueado completamente.

Para retirar el cartucho de batería, deslícelo del porta-batería mientras presiona el botón de la parte frontal del cartucho.

APRECAUCIÓN: Instale siempre el cartucho de batería completamente hasta que no pueda verse el indicador rojo. De lo contrario, el cartucho de batería podrá caerse accidentalmente del portabatería, ocasionando heridas a usted o a alguien que esté cerca de usted.

APRECAUCIÓN: No instale el cartucho de batería empleando fuerza. Si el cartucho de batería no se desliza al interior fácilmente, será porque no está siendo insertado correctamente.

Colocación del portabatería

Puede colgar el portabatería en su cinturón.

Para evitar que el portabatería se caiga accidentalmente, coloque una correa utilizando el agujero para correa y sujételo.

El portabatería tiene una función anticaída. Cuando retire el portabatería del cinturón, tire hacia arriba del portabatería mientras presiona el botón de desbloqueo.

▶ Fig.4: 1. Botón de desbloqueo

Conexión de dispositivos USB

PRECAUCIÓN: Conecte solamente dispositivos que sean compatibles con el puerto USB de suministro de alimentación. Si no lo hace podrá ocasionar un mal funcionamiento del portabatería.

AVISO: Antes de conectar un dispositivo USB al portabatería (con la batería), haga siempre una copia de seguridad de los datos del dispositivo USB. Si no lo hace, podrá ocasionar una pérdida de sus datos.

AVISO: Es posible que el portabatería no suministre alimentación a algunos dispositivos USB.

AVISO: Cuando el dispositivo no se utilice o después de la carga, retire el cable USB y cierre la cubierta.

El portabatería (con el cartucho de batería) puede funcionar como toma de corriente externa para dispositivos USB.

Abra la cubierta y conecte un cable USB (no incluido) al puerto USB del portabatería. Conecte el otro extremo del cable al dispositivo. Para empezar a cargar, mantenga presionado el botón de alimentación hasta que el indicador del nivel de potencia se ilumine. Para detener la carga, mantenga presionado el botón de alimentación hasta que el indicador del nivel de potencia se apague.

▶ Fig.5: 1. Cubierta 2. Puerto USB

NOTA: La corriente de salida real variará dependiendo del dispositivo USB que se vaya a conectar.

NOTA: La energía en la batería se consume mientras el botón de alimentación está activado. Desactive siempre el interruptor cuando no se esté utilizando.

NOTA: Cuando cargue varios dispositivos USB uno tras otro, espere unos 10 segundos después de haberse completado la carga del dispositivo anterior antes de comenzar a cargar el dispositivo siguiente.

MANTENIMIENTO

AVISO: No utilice nunca gasolina, bencina, disolvente, alcohol ni similares. Podrá resultar en decoloración, deformación o grietas.

AVISO: No lave el portabatería con agua.

— Retire la suciedad, polvo, aceite, grasa, etc., de la carcasa con un paño limpio y seco o con uno sumergido en agua jabonosa y bien escurrido.
— Mantenga el aparato en un lugar en el que no vaya a estar extremadamente caliente, frío o húmedo.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio o de fábrica autorizados por Makita, empleando siempre repuestos Makita.

ESPECIFICAÇÕES

Modelo TD00000111	TD00000148Suporte da bateria para bateria LXT	TD00000110Suporte da bateria para bateria CXT
Tensão nominal C.C. 14,4 V	C.C. 18 V	C.C. 10,8 V - 12 V máx.
Bateria BL1415N / BL1430B / BL1440 / BL1460BBL1815N / BL1820B / BL1830 / BL1830B /BL1840B / BL1850B / BL1860B		BL1016 / BL1021B / BL1041B
Porta de alimentação elétrica USB	C.C. 5 V, 2,4 A, Tipo A
Dimensões (C x L x A) 100 mm x 78 mm x 39 mm 88 mm x 61 mm x 33 mm
Peso líquido 0,14 kg 0,09 kg
