Toлько для стран Евразийского экономического союза (Таможенного союза) В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпу- се изделия и в приложении. Дата изготовления указана на корпусе изделия. Контактная информация относительно импортера содер- жится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендует- ся к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изго- товления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или по- врежденным защитным кожухом – не использовать при появлении дыма непосредствен- но из корпуса изделия – не использовать с перебитым или оголенным электри- ческим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каж- дого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышен- ных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ15150 (Условие1) 1 609 92A 5KP | (17.08.2020) Bosch Power ToolsРусский | 69 Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспорти-

– при разгрузке/погрузке не допускается использова- ние любого вида техники, работающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Указания по технике безопасности Прочтите все указания и инструкции по технике безопасности. Несоблю- дение указаний по технике безопасности и инструк- ций может привести к поражению электрическим током, пожару и/или тяжелым травмам. Тщательно храните эти инструкции. Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие

u Это зарядное устройство не предназначено для использова- ния детьми и лицами с ограни- ченными физическими, сенсор- ными или умственными способ- ностями или недостаточным опытом и знаниями. Пользовать- ся этим зарядным устройством детям в возрасте 8 лет и старше и лицам с ограниченными физи- ческими, сенсорными или ум- ственными способностями или с недостаточным опытом и знани- ями разрешается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на пред- мет надежного использования зарядного устройства и понима- ют, какие опасности исходят от него. Иначе существует опасность неправильного использования или получения травм. u Присматривайте за детьми во время пользования, при выпол- нении очистки и техобслужива- ния. При этом следите за тем, что- бы дети не играли зарядным устройством. u Заряжайте только Bosch лити- ево-ионные аккумуляторы емко- стью 1,3 A·час. (от 4 аккумуля- торных элементов). Напряжение аккумулятора должно подходить к зарядному напряжению заряд- ного устройства. Не заряжайте незаряжаемые батареи. Иначе существует опасность пожара и

Защищайте зарядное устройство от дождя и сы- рости. Проникновение воды в электроприбор повышает риск поражения электротоком. u Содержите зарядное устройство в чистоте. В ре- зультате загрязнений существует опасность электри- ческого поражения. u Каждый раз перед использованием проверяйте за- рядное устройство, шнур и штекер. Не используйте зарядное устройство, если обнаружены поврежде- ния. Не вскрывайте зарядное устройство самостоя- тельно, его ремонт разрешается выполнять только квалифицированному персоналу и только с исполь- зованием оригинальных запчастей. Поврежденные зарядные устройства, шнур и штекер повышают риск поражения электротоком. u Не используйте зарядное устройство на легко- воспламеняющейся поверхности (напр., на бумаге, тканях и т. д.) или в пожароопасной среде. В связи с нагреванием зарядного устройства во время зарядки возникает опасность возгорания. u Не прикрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя. u Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За- рядное устройство, предусмотренное для определен- ного вида аккумуляторов, может привести к пожарной Bosch Power Tools 1 609 92A 5KP | (17.08.2020)70 | Русский опасности при использовании его с другими аккумуля-

u При повреждении и ненадлежащем использовании аккумулятора может также выделиться газ. Обес- печьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздра- жение дыхательных путей. u При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкоснове- ния с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попа- дет в глаза, то дополнительно обратитесь к врачу. Вытекающая аккумуляторная жидкость может приве- сти к раздражению кожи или к ожогам. Описание продукта и услуг Применение по назначению Зарядное устройство предназначено для зарядки заря- жаемых Bosch литиево-ионных аккумуляторных батарей. Изображенные составные части Нумерация составных частей выполнена по изображе- нию зарядного устройства на странице с иллюстрациями. (1) Аккумулятор

(2) Зарядное гнездо (3) Кнопка «Prio» (Priority Start) (4) Зеленый индикатор заряженности аккумулятор- ной батареи (5) Красный индикатор контроля температуры/ошиб-

(6) Стрелка (последовательность зарядки) (7) Адаптер для L-Boxx (8) Закручивание (9) Место для наматывания кабеля

Изображенные или описанные принадлежности не вхо- дят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе при- надлежностей. Технические данные Зарядное устройство GAL 18V6-80 Товарный номер

Зарядное напряжение ак- кумулятора (автоматиче- ский контроль напряже-

В 14,4–18 Зарядный ток

A 8,0 Зарядное устройство GAL 18V6-80 Допустимая температура аккумуляторной батареи при зарядке

0–45 Аккумуляторы ProCORE18V...: время за- рядки при емкости аккуму-

– 4,0А·ч мин 32 / 50 – 5,5 А·ч мин 34 / 47 – 8,0 А·ч мин 42 / 68 – 12,0 А·ч мин 65 / 96 Стандартные аккумулято- ры: время зарядки при ем- кости аккумулятора

– 4,0А·ч мин 23 / 37 – 5,0А·ч мин 28 / 47 – 6,0А·ч мин 32 / 57 Более подробная информация о времени зарядки пред- ставлена на сайте www.bosch-professional.com Число аккумуляторных эле-

4–15 Масса согласно EPTA-Procedure01:2014 кг 1,8 Класс защиты / II A) Зависит от температуры и типа аккумулятора B) Степень заряженности аккумуляторной батареи прибл. 80%. Аккумуляторную батарею можно извлечь для немедленного применения. C) Степень заряженности аккумуляторных батарей 95%– 100%. Работа с инструментом Включение электроинструмента u Учитывайте напряжение в сети! Напряжение источ- ника тока должно соответствовать данным на за- водской табличке зарядного устройства. Зарядные устройства на 230В могут работать также и от 220В. Процесс зарядки Аккумуляторы (1) заряжаются последовательно в тече- ние двух циклов зарядки. – В ходе первого цикла все установленные аккумулято- ры заряжаются прим. до80% своей емкости. – Во втором цикле зарядка аккумуляторов достигает прим. 80%–100%. Второй цикл зарядки начинается, когда степень заряженности всех установленных акку- муляторов составляет прим. не менее80%. Убедитесь, что все разъемы для зарядки (2) и контакты аккумулятора не имеют грубых загрязнений. Убедитесь, что все аккумуляторы полностью установлены. Процесс зарядки начинается, когда штепсельная вилка подключена к сети и установлен аккумулятор. Если в про- 1 609 92A 5KP | (17.08.2020) Bosch Power ToolsРусский | 71 цессе зарядки заряжаются сразу несколько аккумулято- ров одновременно, они заряжаются поочередно, в по- рядке, указанном стрелками (6) (против часовой стрел-

Если какой-то из установленных аккумуляторов заряжен более чем на 80%, он не будет заряжаться в ходе перво- го цикла зарядки, но будет заряжен во втором цикле (прибл. до 80%–100%). Если во время второго цикла будет добавлена новая аккумуляторная батарея с уров- нем заряда прибл. ниже 80% (≈ 80%–100%), она будет заряжена немедленно. После того, как эта аккумулятор- ная батарея будет заряжена прибл. на 80%, последова- тельность зарядки будет переориентирована. Второй цикл зарядки следующей аккумуляторной батареи (≈ 80%–100%) будет произведен в соответствии с после- довательностью, указанной стрелками (6) на зарядном устройстве (против часовой стрелки). Благодаря интеллектуальной процедуре зарядки заряд- ное устройство автоматически распознает степень заря- да аккумулятора и производит зарядку оптимальным то- ком в зависимости от температуры и напряжения аккуму-

Это щадит аккумулятор, при хранении в зарядном устройстве и аккумулятор благодаря этому всегда полно- стью заряжен. Указание: Зарядка возможна только, если температура аккумулятора находится в допустимом температурном диапазоне, см. раздел «Технические данные». Кнопка «Prio» (Priority Start) (3) В каждом зарядном гнезде (2) есть кнопка «Prio» (3) для немедленного запуска про- цесса зарядки аккумулятора именно в этом

– После однократного нажатия кнопки «Prio» (3) акку- муляторная батарея, находящаяся в этом зарядном гнезде, получает приоритетное право зарядки прибл. до 80% своей емкости (первый цикл зарядки). В нача- ле процесса зарядки первые четыре светодиода инди- катора заряженности аккумуляторной батареи (4) за- гораются на короткое время. Когда один аккумулятор заряжен прибл. на 80%, начинается зарядка следую- щего аккумулятора в направлении стрелки (6) (против часовой стрелки). – После двойного нажатия кнопки «Prio» (3) аккумуля- торная батарея, находящаяся в этом зарядном гнезде, получает приоритетное право зарядки прибл. до. 100%. В начале процесса зарядки пятый светодиод индикатора заряженности аккумуляторной батареи (4) загорается на короткое время. После завершения процесса зарядки другие аккумуляторные батареи продолжают заряжаться прибл. до 80%. Когда аккумуляторная батарея (1) с приоритетной оче- редностью полностью заряжена, начинается зарядка ак- кумулятора в следующем гнезде. Последовательность перехода для зарядки указана стрелками (6) на зарядном устройстве (против часовой стрелки). Значение элементов индикатора Зеленый индикатор заряженности аккумуляторной батареи (4) При установке аккумуляторной батареи (1) соответству- ющий индикатор заряженности аккумуляторной батареи (4) показывает степень заряженности. Во время зарядки постоянно горят светодиоды, показы- вающие степень заряда аккумуляторной батареи. После- довательно мигающие светодиоды (в процессе) показы- вают уровень, до достижения которого идет зарядка. Светодиодный индикатор заряженности функционирует на аккумуляторной батарее (1) и во время, и после за-

Состояние светодиода Емкость аккуму- лятора, ок. Самый верхний светодиод светится

≥20% Первые два светодиода светятся

≥40% Первые три светодиода светятся по-

≥60% Первые четыре светодиода светят- ся постоянно. ≥80% Пять светодиодов светятся постоян-

> 95% Указание: Зарядка возможна только, если температура аккумулятора находится в допустимом температурном диапазоне, см. раздел «Технические данные». Когда зарядное гнездо (2) находится в режиме ожида- ния, первый светодиод соответствующего индикатора за- ряженности аккумуляторной батареи (4) постоянно горит

Красный индикатор контроля температуры/ошибки (5) Постоянное свечение Постоянное свечение красным цветом сви- детельствует о том, что температура аккуму- ляторной батареи находится за пределами допустимого диапазона, см. раздел «Техни- ческие данные». Как только будет достигнут допустимый температурный диапазон, начинается зарядка.

Мигание красным цветом свидетельствует о неисправности аккумулятора в данном за- рядном гнезде. Шесть мигающих красных светодиодов сви- детельствуют о неисправности зарядного устройства. Неполадка – Причины и устранение Причина Устранение Красный индикатор контроля температуры/ошибки (5) мигает (индикатор каждого зарядного гнезда) Зарядка невозможна Bosch Power Tools 1 609 92A 5KP | (17.08.2020)72 | Русский Причина Устранение Аккумулятор вставлен не

Вставьте аккумуляторную батарею в зарядное устрой- ство правильно Контакты аккумулятора и зарядные контакты загряз-

Очистите контакты аккуму- лятора и зарядные кон- такты; например, несколь- ко раз вставьте и извлеките аккумулятор, при необхо- димости замените аккуму-

Аккумулятор неисправен Замените аккумулятор Шесть красных индикаторов контроля температуры/ ошибки (5) мигают одновременно Зарядное устройство вы- явило внутреннюю ошибку Убедитесь, что все аккуму- ляторы полностью установ- лены, выньте штепсельную вилку из розетки и снова вставьте. Если ошибки про- должают возникать, при необходимости отдайте за- рядное устройство на про- верку в авторизованную сервисную мастерскую для Bosch электроинструмен-

Индикаторы не горят Вилка сети зарядного устройства не полностью вставлена в розетку Вставьте вилку в штепсель- ную розетку правильно Неисправность штепсель- ной розетки, кабеля пита- ния или зарядного устрой-

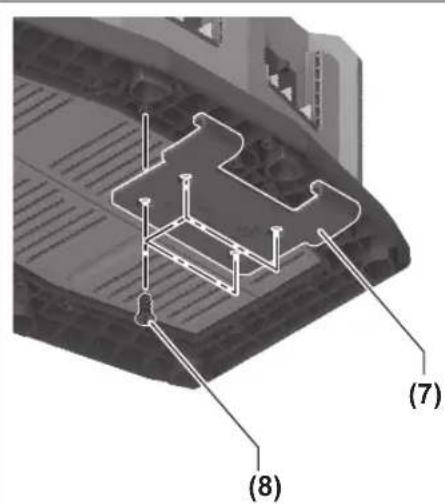

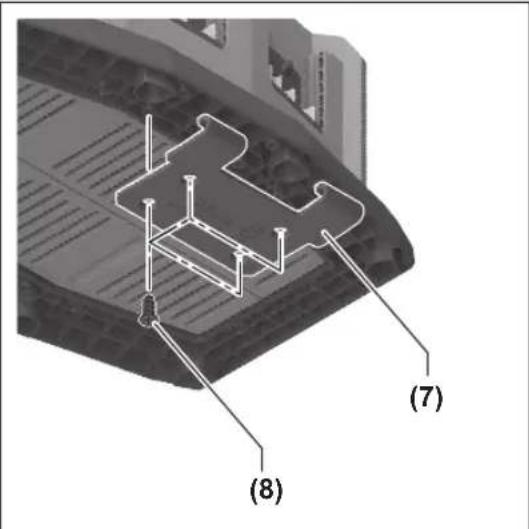

Проверьте напряжение се- ти, при необходимости сдайте зарядное устрой- ство в авторизованную ма- стерскую электроинстру- ментов фирмы Bosch Указания по применению Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены. При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может на- греться. Это, тем не менее, безвредно и никак не указы- вает на технический дефект зарядного устройства. Установка на L-Boxx u Перед любыми манипуляциями с зарядным устрой- ством извлекайте штепсель из розетки. При транспортировке зарядное устройство может быть присоединено к L-Boxx (с одной стороны) с помощью адаптера для L-Boxx (7). Для этого прикрутите адаптер для L-Boxx (7) из комплекта на четыре прилагаемых вин- та (8) снизу зарядного устройства (см. следующий рису-

(7) (8) Навесьте адаптер для L-Boxx (7) на L-Boxx (см. рис. B). Техобслуживание и сервис Техобслуживание и очистка Если требуется поменять шнур, во избежание опасности обращайтесь на фирму Bosch или в авторизованную сер- висную мастерскую для электроинструментов Bosch. Сервис и консультирование по вопросам

Сервисный отдел ответит на все Ваши вопросы по ре- монту и обслуживанию Вашего продукта, а также по зап- частям. Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относитель- ного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по за- водской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмен- та, с соблюдением требований и норм изготовителя про- изводятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: +7 800 100 8007 1 609 92A 5KP | (17.08.2020) Bosch Power ToolsУкраїнська | 73 E-Mail: info.powertools@ru.bosch.com www.bosch-pt.ru Дополнительные адреса сервисных центров вы найдете по ссылке: www.bosch-pt.com/serviceaddresses

Отслужившие свой срок зарядные устройства, принад- лежности и упаковку следует сдавать на экологически чи- стую переработку отходов. Утилизируйте зарядные устройства отдельно от бытового мусора! Только для стран-членовЕС: В соответствии с Европейской директивой 2012/19/ЕС об отработанных электрических и электронных приборах и ее преобразованием в национальное законодательство негодные зарядные устройства нужно собирать отдельно и сдавать на экологически чистую переработку.
