사용 설명서 GAL 18V680 Professional BOSCH

모든 안전 수칙과 지침 을 숙지하십시오. 다음 의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹 은 중상을 입을 수 있습니다. 본 설명서를 잘 보관하시기 바랍니다. 충전기의 모든 기능을 완전히 익혀 아무 문제없이 사용할 수 있는 경우, 혹은 올바른 지시를 받은 후에 충전기를 사용해야만 합니다. u 본 충전기는 어린이나 정신지체 및 신체 부자유자, 혹은 경험이 나 지식이 부족한 사람이 사용 하기에 적합하지 않습니다. 본 충전기는 안전 책임자의 감독 하에 혹은 감독자에게 충전기의 안전한 사용법과 관련 위험사항 에 대한 교육을 받고 이해한 경 우에 한해 8세 이상의 어린이, 정신지체 및 신체 부자유자, 혹 은 경험이나 지식이 부족한 사 람이 사용할 수 있습니다. 이를 지키지 않을 경우, 오작동과 부 상의 위험이 따릅니다. u 사용, 청소 및 유지보수 작업 시 어린이들이 가까이 오지 않도록 하십시오. 충전기를 가지고 장 난치는 일이 없도록 해야 합니

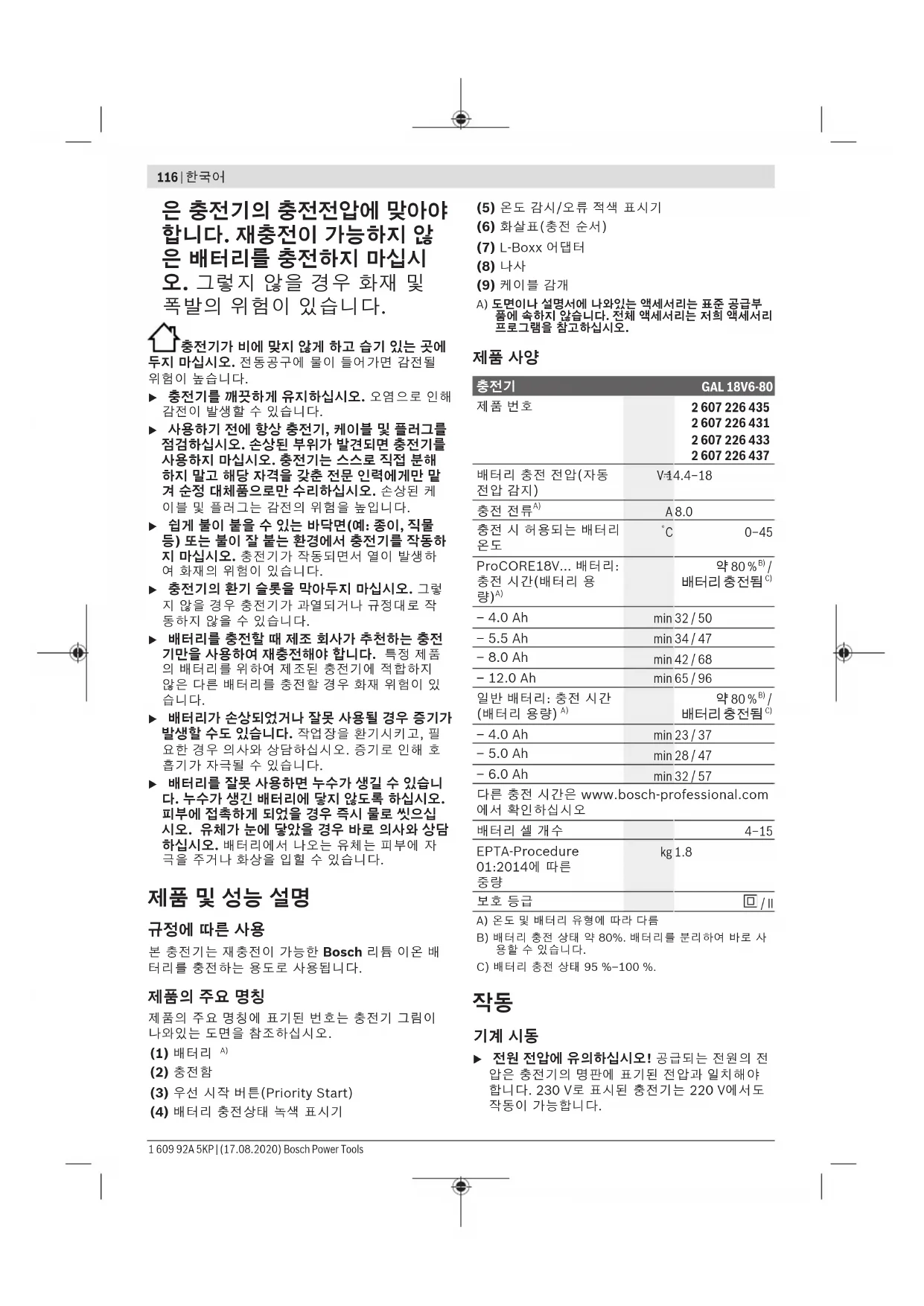

u 용량이 1,3 Ah (4 배터리 셀) 이상인 Bosch 리튬이온 배터리 만 충전하십시오. 배터리 전압 Bosch Power Tools 1 609 92A 5KP | (17.08.2020)116 | 한국어 은 충전기의 충전전압에 맞아야 합니다. 재충전이 가능하지 않 은 배터리를 충전하지 마십시 오. 그렇지 않을 경우 화재 및 폭발의 위험이 있습니다. 충전기가 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될

u 충전기를 깨끗하게 유지하십시오. 오염으로 인해 감전이 발생할 수 있습니다. u 사용하기 전에 항상 충전기, 케이블 및 플러그를 점검하십시오. 손상된 부위가 발견되면 충전기를 사용하지 마십시오. 충전기는 스스로 직접 분해 하지 말고 해당 자격을 갖춘 전문 인력에게만 맡 겨 순정 대체품으로만 수리하십시오. 손상된 케 이블 및 플러그는 감전의 위험을 높입니다. u 쉽게 불이 붙을 수 있는 바닥면(예: 종이, 직물 등) 또는 불이 잘 붙는 환경에서 충전기를 작동하 지 마십시오. 충전기가 작동되면서 열이 발생하 여 화재의 위험이 있습니다. u 충전기의 환기 슬롯을 막아두지 마십시오. 그렇 지 않을 경우 충전기가 과열되거나 규정대로 작 동하지 않을 수 있습니다. u 배터리를 충전할 때 제조 회사가 추천하는 충전 기만을 사용하여 재충전해야 합니다. 특정 제품 의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있

u 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수도 있습니다. 작업장을 환기시키고, 필 요한 경우 의사와 상담하십시오. 증기로 인해 호 흡기가 자극될 수 있습니다. u 배터리를 잘못 사용하면 누수가 생길 수 있습니 다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접촉하게 되었을 경우 즉시 물로 씻으십 시오. 유체가 눈에 닿았을 경우 바로 의사와 상담 하십시오. 배터리에서 나오는 유체는 피부에 자 극을 주거나 화상을 입힐 수 있습니다.

본 충전기는 재충전이 가능한 Bosch 리튬 이온 배 터리를 충전하는 용도로 사용됩니다.

제품의 주요 명칭에 표기된 번호는 충전기 그림이 나와있는 도면을 참조하십시오. (1) 배터리

(2) 충전함 (3) 우선 시작 버튼(Priority Start) (4) 배터리 충전상태 녹색 표시기 (5) 온도 감시/오류 적색 표시기 (6) 화살표(충전 순서) (7) L-Boxx 어댑터 (8) 나사 (9) 케이블 감개 A) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

0–45 ProCORE18V... 배터리: 충전 시간(배터리 용

/ II A) 온도 및 배터리 유형에 따라 다름 B) 배터리 충전 상태 약 80%. 배터리를 분리하여 바로 사

C) 배터리 충전 상태 95%–100%.

u 전원 전압에 유의하십시오! 공급되는 전원의 전 압은 충전기의 명판에 표기된 전압과 일치해야 합니다. 230V로 표시된 충전기는 220V에서도

배터리(1)충전은 두 가지 충전 주기로 순서에 따

– 삽입된 모든 배터리는 첫 번째 충전 주기에서 용 량의 80%까지 충전됩니다. – 두 번째 충전 주기에서는 용량의 80%~100% 까지 충전됩니다. 두 번째 충전 주기는 삽입된 모 든 배터리가 80%까지 충전된 경우에 시작됩니

모든 충전 덕트 (2) 및 배터리 접점에 오염물이 없 는지 확인하십시오. 모든 배터리가 완전하게 끼워져 있는지 확인하십시오. 전원 플러그가 끼워지고 배터리가 삽입되면, 곧바로 충전 과정이 시작됩니다. 여러 개의 배터리를 동시 에 충전하는 경우, 표시된 화살표(6)방향 순서대 로 충전됩니다(시계 반대 방향). 배터리가 80% 이상 충전되어 있으면, 첫 번째 충전 주기를 건너뛰고 두 번째 충전 주기(80% ~ 100%)에서 충전됩니다. 두 번째 충전 주기(80% ~ 100%)가 진행되는 동안 80% 미만으로 충전된 새 배터리를 끼우면, 새 배터리가 즉시 충전되기 시 작합니다. 새 배터리가 80%까지 충전되고 난 후, 충전 순서가 다시 정해집니다. 두 번째 충전 주기 (80% ~ 100%)에서 충전되는 다음 배터리는 충전 기에서 화살표(6)순서를 따릅니다(시계 반대 방

인공지능 충전 방식으로 배터리의 충전 상태가 자동 으로 파악되며, 배터리 온도와 전압에 따라 최적의

이를 통해 배터리를 보호할 수 있으며, 배터리를 충 전기에 보관할 경우 항상 완전히 충전된 상태로 유

지침: 배터리 온도가 허용되는 충전 온도 범위 내에 있는 경우에만 충전이 가능합니다(“제품 사양”

우선 시작 버튼(Priority Start)(3) 모든 충전함(2)에는 우선 시작 버 튼(3)이 있어 해당 충전함에서 충전 과 정을 즉시 시작할 수 있습니다. – 우선 시작 버튼(3)을 한 번 누르면 해당 충전함의 배터리가 우선적으로 용량의 최대 80%까지 충전됩니다(첫 번째 충전 주기). 충전 과정을 시작할 때 배터리 충전상태 표시기(4)의 첫 4개 LED가 잠깐 동안 점등됩니다. 배터리가 80%까지 충전되면, 화살표 방향(6)으로 다음 배터리가 충전됩니다(시계 반대 방향). – 우선 시작 버튼(3)을 두 번 누르면 해당 충전함 의 배터리가 우선적으로 용량의 100%까지 충전 됩니다(첫 번째 충전 주기). 충전 과정을 시작할 때 배터리 충전상태 표시기(4)의 5개 LED가 잠 깐 동안 점등됩니다. 이 충전 과정을 종료하면 계 속해서 다른 배터리가 80%까지 충전됩니다. 우선 선택된 배터리(1)가 완전히 충전된 경우, 다 음 충전함에 있는 배터리로 넘어갑니다. 충전 순서 는 충전기에 표시된 화살표(6)방향으로 진행됩니 다(시계 반대 방향).

배터리 충전상태 녹색 표시기(4) 배터리(1)를 끼울 때 해당 배터리 충전상태 표시 기(4)는 배터리 충전상태를 알려줍니다. 충전 중 계속 점등되어 있는 LED는 충전된 배터리 용량을 나타냅니다. 차례대로 깜박이는 LED (진행) 는 방금 충전된 용량을 나타냅니다. LED 상태 표시기는 충전 과정에 있거나 충전이 끝 난 배터리(1)에 적용됩니다. LED 상태

≥20% 첫 2개 LED가 계속 점등됩니다. ≥40% 첫 3개 LED가 계속 점등됩니다. ≥60% 첫 4개 LED가 계속 점등됩니다. ≥80% 5개 LED가 계속 점등됩니다. >95% 지침: 배터리 온도가 허용되는 충전 온도 범위 내에 있는 경우에만 충전이 가능합니다(“제품 사양”

충전함(2)의 대기 모드에서 해당 배터리 충전상태 표시기(4)의 첫 번째 LED가 녹색으로 계속 점등됩

오류 표시기의 적색 상시등은 배터리의 온도가 충전 시 허용되는 온도 범위를 벗어났음을 의미합니다(“기술자료” 단락 참조). 온도가 허용 범위 수준 내로 되면, 곧바로 충전 과정이 시작됩니다.

적색 점멸등은 해당 충전 슬롯에 있는 배터리에 결함이 있음을 알립니다. 6개가 동시에 적색으로 깜박이면, 충전 기에 결함이 있음을 알립니다. 고장 - 원인 및 대책

온도 감시/오류 적색 표시기(5) 가 깜박임(해당 충 전함에서 개별적으로)

배터리 및 충전 접촉 부 위가 깨끗하지 않습니다 배터리를 여러 번 끼웠다 가 분리하여 배터리 및 충전 접촉 부위를 깨끗이 하고, 필요에 따라 배터

배터리가 고장입니다 배터리를 교환하십시오 온도 감시/오류 적색 표시기(5) 6개가 깜박임 충전기에 내부 고장이 있

모든 배터리, 전원 플러 그가 제대로 끼워져 있는 지 확인하고 전원 플러그 Bosch Power Tools 1 609 92A 5KP | (17.08.2020)118 | 한국어

를 분리했다가 다시 끼우 십시오. 또다시 고장이 발생하는 경우, 전원의 전압을 확인하고, 경우에 따라 충전기를Bosch전 동공구 전문 서비스 센터 에 맡겨 점검하십시오 표시기가 점등되지 않음 충전기의 전원 플러그가 (제대로) 끼워지지 않았

전원 플러그를 (완전하 게) 콘센트에 끼우십시오 콘센트, 전선 또는 충전

전원의 전압을 확인하고, 경우에 따라 충전기를 보 쉬 전동공구 전문 서비스 센터에 맡겨 점검하십시

충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명이 다한 것이므로 배터리를 교환해야 합니다. 계속해서 혹은 여러번 연속으로 충전할 경우 충전기 가 따뜻해질 수 있습니다. 그러나 이는 충전기의 기 술적 결함이 아니며, 위험하지 않습니다. L-Boxx에 장착 u 충전기를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오. 운반하려면 L-Boxx 어댑터(7)를 이용하여 L-Boxx 에 충전기를 고정시킬 수 있습니다(한쪽). 이를 위 해 함께 공급되는 L-Boxx 어댑터(7)를 제공된 4개 의 나사(8)를 이용해 충전기의 아래쪽에 장착하십 시오(다음 그림 참조). (7) (8) L-Boxx 어댑터(7)를 L-Boxx에 거십시오(그 림B참조). 보수 정비 및 서비스

연결 코드를 교환해야 할 경우 안전을 기하기 위해 Bosch 또는 Bosch 지정 전동공구 서비스 센터에

AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

충전기, 액세서리, 포장 등은 환경 친화적인 방법으 로 재생할 수 있도록 분류해야 합니다. 충전기를 가정용 쓰레기로 처리하지 마

오직 EU 국가에만 해당: 전기장치 및 전자장치 노후기기에 관한 유럽 가이드 라인 2012/19/EU 및 국가별 해당 법에 따라 더이 상 사용 불가능한 충전기는 별도로 수거하여 환경보 호 규정에 따라 재활용해야 합니다. 1 609 92A 5KP | (17.08.2020) Bosch Power Toolsيبرع | 119
