HASZNÁLATI ÚTMUTATÓ GAL 18V680 Professional BOSCH

Biztonsagi tajekoztató

Olvassa el az osszesBiztonsagi figyelmeztetest es eloirast.Abiztonsagi eloirasok es utasitasok betartasanak emulasztasa

aramutéshez, tuzhoz es/vagy sulyos serulésekhez gezethet. ÖRIZZE MEG BIZTOS HELYEN EZEKET AZ UTASITÁSO-KAT.

Csak akkor hasznalja a toltokeszuléket, ha teljes mertékben meg tutja becsulni és minded korlatozás nélkül vegruduja Hajtani az összes funkció t vagy ha ehbez megfelelo utasitásokat kapott.

Ez a toltokészülk nincs arra elóirányozva, hogy gyerekek vagy korlatozott fizikai, érzekelesi vagsy szellemi képességú, illetve kello tapasztalattal és/vagy tudással nem rendelkező szemelyek használjak. Ezt a toltokészüléket legalabb 8 éves gyerekek és oyan szemelyek is hasznalhatják, aknek a fizikai, érzekelesi, vagy ertelmi képességeik korlátozottak, vagy nincsenek meg a megfelelo tapasztalataik, illetve tudásuk, ha

azilyen szemelyekre a biztonsagukert felelos mas szemely felugyel, vagy a toltokeszülk biztonsagos kezelésere kioktatta oket es megertéttek az azzal kapcsolatos vesélyeket. Ellenkező esetben fennála hibás kezelés és a sérülés veszelye.

Tartsa a gyerekeket a hasznalat, tiszitatas es karbantartas soran felügyelet alatt. Ezbiztositja, hogy gyerekek ne jatsszanak a toltokészülekker.
Csak Bosch gyártmányú, legalább 1,3 Aó kapacíasú (legalább 4 akkucella) Li-ion akkumulátorokat töltsön. Az akku feszültsegének meg kell egyeznie a tõltokészülék akkutö-feszültsegével. Ne töltsön fel nem ürafeltöthető akkumulátorokat. Ellenkező esetben tuzés robbanásveszély ally fenn.

Tarta tvol a toltokszuléket az esotól és a ned

vessegtol. Ha viz hatol be egy elektromos keszulekbe, ez megnovei az aramutes veszelyet.

Tartsa tisztan a toltokszuléket. A szennyezódes aramütés veszelyét okozza.
Minden hasznalat elott ellenorizze a toltokszuleket, a kabelt es a csatlakozo dugot. Ne hasznalja a toltokszuleket, ha az már megrongalodott. Ne nyissa ki a toltokszuleket es aztCsak megfelelo minositesu szakmai szemelyzettel esCsakeredeti potkatrzesek alkalmazasaval javittassa.Egy megrongalodott toltokszulek, kabel es csatlakozo dugo megnovei azaramutes veszelyet.
Ne üzemeltesse a konstans feszültseg szabályozó týg gyúlekony alapra (pl. papír, textiliák stb.) helyezve, illetve gyúlekony környezetben. A toltokészüleknek a toltés során fellepó felmelegedese tuzhóz gezehet.
Netakarjle toltokszulek szelzonyilasat.A toltokszulek ellenkeo esetben tulmelegedhet es kkor nem mukodik megfeleloen.
Az akkumulatortCsak a gyarto altal ajanlotttoltokeszulkekkel toltse fel. Ha egyBizonyos akkumulatorti

pus feltoltésere szolgalo toltokeszulekben egymasik akumulatort probalfeltolteni, tuz keletkezhet.

Az akkumulator megrongalóda savy szakszerütlen kezelése eseten abbol gozok lephetnek ki. Azonnal jut-tasson friss levegot a helyisége, és ha panaszai vannak, keressen fel egy orvost. A gozok ingerelhetik a lögutakat.
Nem megfelelo körülmenyek eseten az akkumulatorból folyadék léphet ki. Kerülje az erintkezést a folyadékkal. Ha veletlenül migis erintkezésbe került a folyadékkal, azonnal öblütse le vizzel az erintett felületet. Ha a folyadék a szemebe jutott, keressen fel ezen kivül egy orvost. Az akkumulatorból kilépô folyadék irritáciokat vagy égées börserülseket okozhat.

A termek es a teljesitmény leirasa

Rendeltetesszerü hasznalat

A toltokszulék ujratolthetō Bosch Li-Ion akkumulatorok feltoltésere szolgá.

Az abrzolasra kerulokomponensek

Az abrazolt alkatreszek sorszamozasa megfele a tolokszülek abrajanak az abrakat tartalmazo oldalon.

(1) Akkumulator
(2) Töltokosár
(3) Prio-gomb (Priority Start)
(4) Zöld akkumulator toltötségi szint kijelő
(5) Pirosh höréméklet felügyelet/hiba kijelzó
(6) Nyil (toltesi sorrend)
(7) L-BOXX-adapter
(8) Csavarozás
(9) Kábethelcsevelo

A) A képeken lathato vagy a szövegen leirt tartozekok résben nem taroznak a standard szállmányhoz. Tarozekprogramunkban valamennyi tartozek megtalalhato.

Muszaki adatok

Töltökészülék GAL 18V6-80
Rendelési szám	2 607 226 435
	2 607 226 431
	2 607 226 433
	2 607 226 437
Akkumulátor tõltõfeszült ség(a rendszer a feszült séget u-tomatikusan felismeri)	V-14,4-18
TõltõramA)	A 8,0
Megengedett tõltési hör-mé-séklet	°C 0-45
ProCORE18V... akkumulátor-rok: Tõltési idõ az alábbi ak-kumulátor kapacitás mellettA)	kb. 80%B)/Az akkumulátor felvan tõltveC)

66Magyar

Töltokészülék GAL 18V6-80
-4,0 Ah perc 32 / 50
-5,5 Ah perc 34 / 47
-8,0 Ah perc 42 / 68
-12,0 Ah perc 65 / 96
Standard akkumulátorok: Tõltési idõ az aläbbi akkumu-lator kapacitás mellett A)	kb. 80% B) / Az akkumulátor fel van tõltve C)
-4,0 Ah perc 23 / 37
-5,0 Ah perc 28 / 47
-6,0 Ah perc 32 / 57
További tõltési idõk a www.bosch-professional.com honla-pon
Az akkumulátorcellák száma 4-15
Súly az	kg 1,8
"EPTA-Procedu-re 01:2014" (2014/01 EPTA-eljárás) szerint
Érintésvédelmi osztány	☐/II

A) a homérisklettö és az akkumulator tipustó fuggöen
B) Az akkumulator toltesi szintje 80%. Az akkumulatort azonnali hasznalatra ki lehet venni.
C) Az akumulator toltesi szintje 95% -100%

Uzemeltetes

Uzembe helyezes

Uglyeljena helyes halozati feszultsegre! Az aramforras feszultsegenek meg kei geyzie nie a toltokszulek tipus tablajan talalho adatokkal. A 230 V-os toltokszulkeket 220 V halozati feszultsegrl is szabad uzemeltetni.

Toltesi folyamat

A (1) akkumulatorok egymás után két toltési ciklusban kerünek feltoltésre.

-Az elso toltesi ciklusban valamennyi behelyezett akkumulator a kapacitasananak kb. 80% -ara kerul feltoltesre.
-A masodik toltesi ciklusban az akkumulatorok kapacitasuk kb. 80% -arol kapacitasuk kb. 100% -ara kerulnek feltolesre.A masodik toltesi ciklus akkor kerul elinditasra, amikor valamennyi behelyezett akkumulator kb. 80% -ra fel van toltve.

Gondoskodjon arrol, hogy valamennyi (2) toltokosar es akumulator-erintkez mentes legyen minded durva szennye-zestol. Gondoskodjon arrol, hogy valamennyi akumulator teljesen be legyen dugva a helyere.

A toltesi folyamat megkezdikmihelyt bedugjak a halozatic scatlakozo dugot es egy akkumulator be van helyezve a berendezesbe. Ha a toltesi folyamatot tobb akkumulatorial azonos idopontban inditjak el, akkor azok a nyomtatott

(6) nyilak irányanak megfelelo sorrendben (az oramutato ja-rasaval ellenkeziranyban) kerulnek feltolttesre.

Ha az akkumulátor feltoltési szintje magasabb, mint kb. 80% , akkor a berendezés ezt az akkumulatort az elso töl

tési ciklusban atugorja ésCsak a masodik toltési ciklusban (kb. 80% -rol kb. 100% ra) tolfe. Ha a masodik toltési ciklus (kb. 80% -rol kb. 100% ra) egy kb. 80% alatti feltoltési szintu akkumulatort helyeznek be a berendezesbe, az rogtön toltesre kerul. Miutan ez az akkumulator kb. 80% -ra feltoltésre kerul, a feltoltési sorrend ujra meghatarozasra kerul. A kovetkez o akkumulator, amely a masodik toltesi ciklusban (kb. 80% -rol kb. 100% ra) toltesre kerul, a toltokeszuleken talalhato (6) nyilaknak megfeleloen (az oramutato jarasaval ellneko iranyban) kerul kivalasztasra.

Az intelligens toltesi eljaras soran a rendszer automatikusan felismeri az akkumulator toltesi szintjét és az akkumulator homersekletető és feszültsegétő fuggöen a mindenkori optimális toltórammal tolti.

Ez az eljárás kiméli az akkumulátort és az, ha a toltokészülkeben tarolják, mindig teljesen feltoltott allapotban marad.

Megjegyzes: A toltés csak akkor lehetséges, ha az akku hó-merséklete a megengedett toltési hórmersékleti tartomány-ban van, lásd a "Muszaki Adatok" szakaszt.

(3) Prio-gomb (Priority Start)

Mindegyik (2) toltokosar on van egy (3) priogomb, amellyel a toltest ebben a toltokosarban azonnal el lehet inditani.

A (3) prio-gombegyszerimegnyomasa

után az ebbe a toltokosárba behelyezett akkumulatort a berendezes alegmagasabb prioritassal kapacitasanak kb. 80%-ara feltolti (elso toltesi ciklus). A toltesi folyamat elinditasakor a (4) akkumulator toltesi szint kijelzo elso negy LED-je rovid idore kigyullad. Ha az akkumulator kb. 80%-ra fel van toltve, megkezdodik a (6) nyil iranyaban (az oramutato jarásával ellenkezirányiban) talalhoto kovetkez o akkumulator feltoltese.

A (3) prio-gomb kétzeri megnyomása után az ebben a tõltokosarban talalható akkumulátor a legmagasabb prioritással azonnal kb. 100%-ra feltötesre kerül. A tõltési folyamat elindításakor a (4) akkumulátor tõltési szint kijelzo öt LED-je rovid idore kigyullad. Ennek a tõltési folyamatak a befejezese után a tòbbl akkumulátor kb. 80%-ra való feltötese folytatársa kerül.

Ha egy (1) akkumulatort magasabb prioritassal teljes feltoltésre kerult, akkor a berendezes a kovetkez toltokosarban talalhato akkumulatort atugorja. A feltoltés sorrendje megfel a toltokszuleken talalhato (6) nyilak iranyanak (az oramutato jarasyal ellenkez iranyban).

A kijelző elementek magyarázata

Zold akkumulator toltottsegi szint kijelz (4)

A (1) akkumulator behelyezesekor a megfelelo (4) toltesi szint kijelzo az akkumulator toltesi allapotat mutatja.

A toltés során az allanduan vilagitó LED-k mutatják az akkumulátor feltoltési szintét. Az egymás utan villogó LED-k (Lefoyás) az a kapacitást jelzik, amelyre a berendezés az akkumulátor feltolti.

A LED feltoltési szint kijelzo a (1) akkumulatorra mind a toltési folyamat kozben, mind utana is érvényes.

A hiba oka Hibaelhárítás
A (5) Hórmérsékletfelügyelet/hiba piros kijelzés villog (külön-külön a tõltokosárban)
Tõlési folyamatra nincs lehetöség
Az akumulátor nincs (helye- sen) felhelyezve	Helyezze fel elöirásszerüen az akumulátort a tõltokészü lékre
Az akumulátor- és tõlõ- érintkezők elszennyeződtek	Tiszütsa meg az akumulá- tor- és a tõltöérintkezőket, ehvez például dugja be és húzza ki tobbször ergymás után az akumulá:tort. Szük- ség esetén cserélje ki az ak- kumulá:tort
Az akumulátor elromlott Cserélje ki az akumulá:tort
A hat (5) piros hórmérsékletfelügyelet/hiba kijelzés egy idejüleg villog
A tõtökészülek egy belső hi- bát ésleztl	Gondoskodjon arról, hogy valamennyi akumulátor tel- jesen be legyen dugva a he- lyere, húzza ki, majd ismét dugja be a halózati csatlako- zó dugôt. Ha a hiba ismét fel lópez, adott esetben vizsgálta

A hiba oka Hibaelhárítás
	sa meg a tõltokészüléket a Bosch elektramos kézszer-sámok javitársa feljogosi-tott vevöszolgálattal
A kijelzők nem világitanak
A tõltokészülék halózati csat-lakozó dugója nincs (hely- Sen) bedugva	Dugja be (helyesen) a halózati csatlakozó dugót a dugaSzolóaljzatba
A dugaszolóaljzat, a halózati-tápvezeték vagy a tõltokészülék meghibásodott	Vizsgálja meg a halózati fe-szültseget, szükség eseten egy Bosch-elektramos kézserszám vevöszolgálat mühelyében vizsgaltassa meg a tõltokészüléket

Munkavégzési tanácsok

Ha az akkumulator feltolese utan a keszulek márCsak lenye- gesen rovidebb ideig uzmelteheto, akkor az akkumulator elhasznalodott es ki keI csereli.

Folytonos, illetve tobb kozvetlenul egymas utan, megszak-tas nelkul kovetkez toltesi ciklus eseten a toltokeszulek fel-melegedhet. Ez azonban normalis jelenseg es nem utal a toltekszulek meghibasodasara.

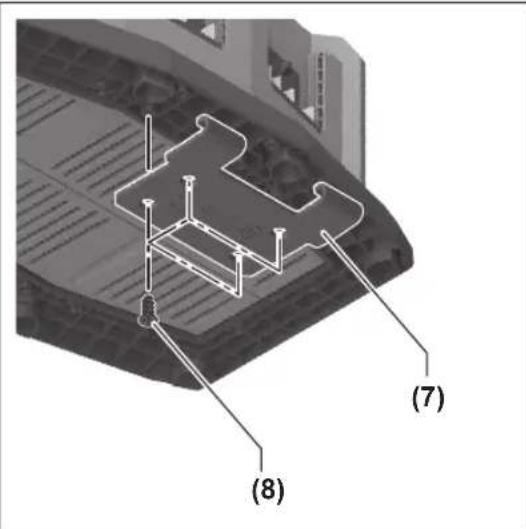

Felszerelés egy L-BOXXra

A toltokszuleken vegtendbarmely munka megkezdese eltohuzka i caatatkoz dougot a dugaszoalzbatbol.

A toltokszuléket a szallitashoz a (7) L-BOXX-adapter segit-segevel ralehet erositeni egy L-BOXXra (az egyk oldalon). Ehhez szerelje fel a keszulékkel szallitott (7) L-BOXX-adapert a negy darab mellekelt (8) csavarral a toltokszulék also oldalara (lásd a kovetkezo abrát).

Akassza be a (7) L-BOXX-adaptert az L-BOXXba (Iásd a B abrát).

Karbantartás és szerviz

Karbantartás és tiszítás

Ha a csatlakozo gezeteketi kek cserelni, akkor a cserevelCsak a magat a Bosch ceget, vagy egy Bosch elektromos kéziszerszam-muhely ugyfelszolgalatat szabad megbizni, nehogy aBiztonsagra veszelyes szituacio lepjen fel.

Vevszolgálat es alkalmazás tanácsadás

A vevoszolgalat a termeke javitasaval es karbantartasaval, valamint a potalkatrzesekkel kapcsolatos kerdesekre szive-sen valaszol. A potalkatrzesekkel kapcsolatos robbantott abrak es egyeb informaciok a kovetkez cimen talalhatok:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsado Team a termekeinkel és azok tartozékaival kapcsolatos kerdesekben szívesen nyújt segitséget.

Ha kerdesei vannak vagy potalkrészeket szeretne rendelni, okvetlenul adja meg a termek típustablaján talalható 10-je-gyú cikkszámot.

Magyarorszag

Robert Bosch Kft.

1103 Budapest

Gyomrui.120.

A www.bosch-pt.hu oldalon online megrendelheti keszülékeknek javitasát.

Tel.: [phone]

Fax:[phone]

[e-mail]

www.bosch-pt.hu

Tovabbi szerviz-cimek itt talalhatok:

A toltokészülekeket, a tartozékokat és csomagolásokat a környezetvédimi szempontoknak megfeleloen kell uyrafelhasznalársa leadni.

Ne dobja ki a toltokészülékeket a házartási szemétbe!

Csak az EU-tagorszagok szamara:

A hasznalt villamos es elektronikus berendezesekre vonatko- zo 2012/19/EU sz. Europai Iranyelvnek es ennek a megfelelo orszagok jogharmonizacionjan megfeleloen a már hasznalhatatlan toltokszulekeket kulön össze kell gyüjteni és a környezetvedelmi szempontból megfelelo üra felhasznalára le kell adni.
