Tipo de produto	Roçadeira elétrica
Marca	Bosch
Modelo	AFS23-37
Potência nominal absorvida	1000 W
Velocidade em vazio (lâmina)	7000 rpm
Velocidade em vazio (bobina)	6000 rpm
Largura de corte (lâmina)	23 cm
Largura de corte (bobina)	37 cm
Diâmetro do fio	3,5 mm
Tipo de fio	Fio trançado
Tipo de lâmina	Lâmina de 3 dentes
Peso	5,7 kg
Tensão de alimentação	230 V CA, 50 Hz
Classe de proteção	Dupla isolação (classe II)
Nível de pressão sonora (lâmina)	83 dB(A)
Nível de pressão sonora (bobina)	85,5 dB(A)
Nível de intensidade sonora (lâmina)	94 dB(A)
Nível de intensidade sonora (bobina)	97 dB(A)
Vibrações (lâmina)	4 m/s²
Vibrações (bobina)	5 m/s²
Punho ajustável	Sim
Acessórios fornecidos	Protetor de segurança, cinto de ombro, bobina de fio, lâmina, proteção anti-retorno

Perguntas frequentes - AFS23-37 BOSCH

O que fazer se a roçadeira não ligar?

Verifique a tensão da rede, a tomada, a extensão e o fusível. Se o dispositivo de proteção do motor disparou, deixe o aparelho esfriar e reinicie.

Como substituir o fio de corte?

Desligue o aparelho, remova a bobina usada, corte um novo fio de 3,5 mm de diâmetro, enrole-o na bobina seguindo as instruções do manual e remonte a bobina.

O que fazer se a lâmina estiver bloqueada?

Desligue o aparelho, verifique a parte inferior para remover obstáculos (grama, galhos). Use luvas de proteção.

Como ajustar o punho?

O punho é ajustável. Solte o mecanismo de travamento, ajuste a posição desejada e aperte novamente. Consulte a figura I do manual.

Que tipos de corte podem ser realizados?

Com a lâmina: cortar arbustos, moitas, plantas jovens. Com a bobina: cortar, desbastar, eliminar ervas daninhas, grama alta, urtigas.

Como fazer a manutenção da roçadeira?

Use luvas, verifique o aperto dos parafusos, limpe a cabeça de corte e o protetor de segurança com uma escova macia. Substitua peças desgastadas por peças originais Bosch.

O que fazer em caso de vibrações significativas?

Verifique a lâmina (desgaste, montagem), o fio (rasgado), a cabeça do fio (suja), a porca da lâmina (solta). Aperte a porca a 20 Nm e garanta o alinhamento correto.

Posso usar a roçadeira na chuva?

Não, o aparelho não deve ser exposto à chuva nem usado em tempo úmido. Use apenas em tempo seco.

Como armazenar o aparelho?

Limpe-o, guarde-o em local seco e fora do alcance de crianças. Cubra a lâmina com uma proteção. Pode desmontar a haste para um armazenamento compacto.

Onde encontrar peças de reposição?

No site Bosch (www.bosch-pt.com) ou no serviço pós-venda Bosch. Indique a referência de 10 dígitos da placa de identificação.

MANUAL DE UTILIZADOR AFS23-37 BOSCH

Indicações de segurança

Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do produto. Guarde as instruções de serviço em lugar seguro para utilização posterior.

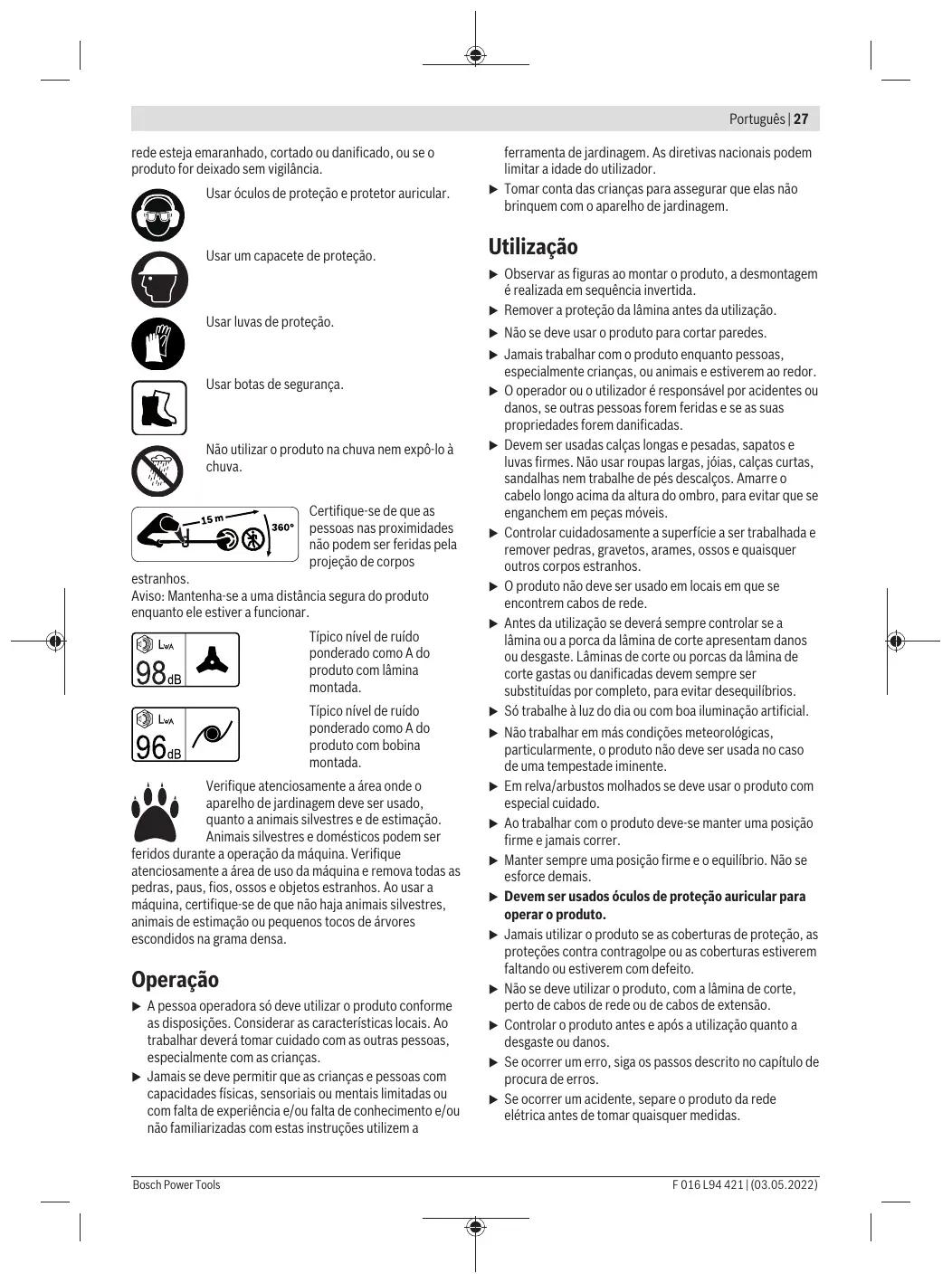

Explicação dos símbolos no produto

Indicação geral de perigos.

Aviso: Ler este manual de instruções antes de colocar o produto em funcionamento.

Certifique-se de que as pessoas nas proximidades não podem ser feridas pela projeção de corpos estranhos.

Aviso: Mantenha-se a uma distância segura do produto quando ele estiver a funcionar.

Conte com um contragolpe da lâmina de serra.

Desligar o produto e puxar a ficha da tomada antes de realizar trabalhos de ajuste, de limpeza ou de manutenção, caso o cabo de

rede esteja emaranhado, cortado ou danificado, ou se o produto for deixado sem vigilância.

Usar óculos de proteção e protetor auricular.

Usar um capacete de proteção.

Usar luvas de proteção.

Usar botas de segurança.

Não utilize o produto na chuva nem o exponha à chuva.

Certifique-se de que as pessoas nas proximidades não podem ser feridas pela projeção de corpos

estranhos.

Aviso: Mantenha-se a uma distância segura do produto quando ele estiver a funcionar.

Verifique atenciosamente a área onde o aparelho de jardinagem deve ser usado, quanto a animais silvestres e de estimação. Animais silvestres e domésticos podem ser

feridos durante a operação da boquina. Verifique atenciosamente a área de uso da boquina e remova todas as pedras, paus, fios, ossos e objetos estranhos. Ao usar a boquina, certifique-se de que não haja animais silvestres, animais de estimação ou ninhos escondidos na grama densa.

Operação

A pessoa operadora deve utilizar o produto conforme as disposições. Considerar as características locais. Ao trabalhar com muita proximidade com outras pessoas, especialmente com crianças. - Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem a

ferramenta de jardinagem. As diretivas nacionais podem limitar a idade do utilizador. Tomar conta das crianças para assegurar que elas não brinquem com o aparelho de jardinagem.

Utilização

▸ Observar as figuras ao montar o produto; a desmontagem é realizada em sequência invertida. ▸ Remover a proteção da lâmina antes da utilização. - Não se deve usar o produto para cortar paredes. - Jamais trabalhar com o produto com pessoas, especialmente crianças, ou animais ao redor. - O operador ou utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas. ▸ Devem ser usadas calças longas e pesadas, sapatos e luvas firmes. Não usar roupas largas, joias, calças curtas, sandálias nem trabalhar de pés descalços. Amarre o cabelo longo acima da altura do ombro, para que não se enganche em peças móveis. ▸ Controlar cuidadosamente a superfície a ser trabalhada e remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos. - O produto não deve ser usado em locais em que se encontrem cabos de rede. - Antes da utilização, deverá sempre controlar se a lâmina ou a porca da lâmina de corte apresentam danos ou desgaste. Lâminas de corte ou porcas da lâmina de corte gastas ou danificadas devem sempre ser substituídas por completo, para evitar desequilíbrios. Só trabalhar à luz do dia ou com boa iluminação artificial. - Não trabalhar em más condições meteorológicas, particularmente, o produto não deve ser usado no caso de uma tempestade iminente. Em relva/arbustos molhados, deve-se usar o produto com especial cuidado. Ao trabalhar com o produto, deve-se manter uma posição firme e jamais correr. ▸ Manter sempre uma posição firme e o equilíbrio. Não se esforce demais. ▸ Devem ser usados óculos de proteção e proteção auricular para operar o produto. - Jamais utilizar o produto se as coberturas de proteção, as proteções contra contragolpe ou as coberturas estiverem faltando ou estiverem com defeito. - Não se deve utilizar o produto, com a lâmina de corte, perto de cabos de rede ou de cabos de extensão. ▸ Controlar o produto antes e após a utilização quanto a desgaste ou danos. Se ocorrer um erro, siga os passos descritos no capítulo de procura de erros. Se ocorrer um acidente, separe o produto da rede elétrica antes de tomar quaisquer medidas.

• Não use o produto quando estiver cansado ou doente ou sob a influência de álcool, drogas ou medicamentos. O trabalho em taludes pode ser perigoso:
• Não trabalhar em locais extremamente inclinados. - Ao trabalhar em superfícies inclinadas ou sobre relva molhada, deverá sempre andar com cuidado.
• Em superfícies inclinadas, deve sempre ser trabalhado transversalmente à inclinação, jamais na direção da inclinação.

Ao mudar de direção em declives, deve-se sempre tomar muito cuidado.

As mãos e os pés não devem se aproximar dos elementos de corte em rotação. Desligar o produto ao transportá-lo de/para a superfície de trabalho.

• Sempre que se deixar o produto desacompanhado por algum tempo, antes de remover qualquer bloqueio.
• Se o cabo estiver emaranhado, antes de substituir o dispositivo de corte.
• Durante a verificação, limpeza ou trabalho no produto.
• Após a colisão com um objeto estranho; verifique o produto imediatamente quanto a danos e substitua a lâmina, se necessário.

Se o produto começar a vibrar de forma anormal (verifique imediatamente).

Aguarde até que todos os elementos de corte rotativos parem por completo antes de tocar neles. Após desligar o motor, o elemento de corte continua a girar e pode causar lesões. Não efetuar alterações no produto.

Alterações inadmissíveis podem prejudicar a segurança do seu produto e aumentar os ruídos e as vibrações.

Guardar o produto em lugar seco e fechado, fora do alcance das crianças. Não colocar objetos sobre o produto. Só devem ser utilizados acessórios Bosch, recomendados e homologados para a utilização com este produto. Se o produto (ou outras máquinas) for usado durante muito tempo, o utilizador está sujeito a vibrações que causam uma síndrome dos dedos brancos (fenômeno de Raynaud) ou uma síndrome do túnel carpal. Com isto, o sentido do tato e a regulação da temperatura são limitados, podendo ocorrer dormência e a sensação de queimação até ao dano de nervos e da circulação, assim como necroses do tecido. Consulte o seu médico ao verificar sintomas que possam indicar uma sobrecarga de vibrações. Estes sintomas incluem dormência, perda de sensibilidade, formigueiro, picadas, dor, perda da força, mudança na cor da pele ou da condição da pele. Estes sintomas ocorrem com maior frequência nos dedos, nas mãos ou nos pulsos.

Sempre se deve utilizar o produto com os adaptadores corretos. Certifique-se de segurar o produto corretamente para melhorar.

Dianteiro e traseiro e limite-se, se necessário, ao horário de trabalho.

• Conte com um contragolpe do produto, se a lâmina atingir, repentinamente, um objeto duro ou ao tocar arbustos ou moitas. Tente minimizar os efeitos de contragolpes.
• Este produto foi construído para a utilização com um cinturão de ombro. Adapte o cinturão de modo que o produto esteja corretamente equilibrado; o trabalho com o produto é menos cansativo. Durante o transporte e o armazenamento, a lâmina de corte deve sempre ser coberta com uma proteção apropriada. Manter o cabo elétrico afastado da ferramenta de corte.

Manutenção

Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. Verifique se todas as porcas, cavilhas e parafusos estão firmes, para assegurar-se de que o produto funciona de forma segura. Verifique o produto e, se necessário, substitua as peças gastas ou danificadas. Assegure-se de que as peças substituídas sejam da Bosch. Só permitir que o produto seja reparado em uma oficina Bosch. Antes do armazenamento, assegure-se de que o produto esteja limpo e livre de resíduos. Se necessário, limpe-o com uma escova macia e seca. Remova todos os depósitos entre acessa de corte e a cobertura de proteção. Para um armazenamento compacto, o produto pode ser separado da haste.

Segurança elétrica

Atenção! Antes de trabalhos de manutenção ou de limpeza, deve desligar o produto e puxar a ficha da tomada. O mesmo vale se o cabo de corrente elétrica estiver

danificado, cortado ou emaranhado.

Para a segurança, o produto é isolado e não requer aterramento. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia quando 220 V ou 240 V). Só utilize cabos de extensão homologados. As informações podem ser obtidas numa boa de serviço para venda Bosch.

Para atuar, use um disjuntor de corrente de avaria (RCD) com uma corrente residual de no máximo 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada modo de funcionamento.

Manter o cabo de rede e o cabo de extensão afastados das partes móveis e evitar qualquer dano dos cabos, para evitar um contacto com componentes sob tensão.

As conexões de cabos (ficha de rede e tomadas) devem estar secas e não devem ser deitadas no chão.

O cabo de rede e o cabo de extensão devem ser controlados em intervalos regulares quanto a sinais de danos e só devem ser utilizados se estiverem em estado impecável.

Se o cabo de alimentação do produto estiver danificado, ele só deve ser reparado por uma oficina autorizada da Bosch. Só utilizar os cabos de extensão homologados.

Use apenas cabos de extensão, cabos, fios e tambores de cabos que estejam em conformidade com EN 61242/IEC 61242 ou IEC 60884-2-7 e sejam do tipo H05VVV-F ou H05RN-F.

Se desejar usar um cabo de extensão para operar o produto, são necessárias as seguintes seções transversais do condutor:

• Diâmetro de cabo de 1,25 mm² ou de 1,5 mm²
• Máximo comprimento de 30 m para o cabo de extensão ou 60 m para tambores de cabos com disjuntor de proteção contra corrente residual

Nota: Se for utilizado um cabo de extensão, este deve possuir um condutor de proteção como descrito nas diretivas de segurança conectado através de uma ficha ao condutor de proteção do seu equipamento elétrico.

No caso de dúvidas, consulte um eletricista especializado ou a representação de serviço pós-venda Bosch mais próxima.

CUIDADO: Cabos de extensão incorretos podem ser perigosos. Cabos de extensão, fichas e acoplamentos devem ser de modelos homologados para a utilização em

áreas exteriores.

Indicação para produtos que não foram vendidos no Reino Unido:

ATENÇÃO: Para sua segurança, é necessário que a ficha

conectada ao produto seja conectada ao cabo de extensão. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, deve ser de borracha ou deve ter um revestimento de borracha. O cabo de extensão deve ser usado com uma descarga de segurança.

Símbolos

Símbolo	Significado
	Direção do movimento
	Direção da reação
	Ligar
	Desligar
	Acessórios/peças sobressalentes
	Eliminação

Utilização conforme as disposições

Este produto é apropriado para a remoção de arbustos e matos, para o corte de plantas jovens, para a poda e desbaste e para a remoção de ervas daninhas, de grama alta e urtigas em jardins domésticos e de lazer.

Dados técnicos

Roçadora	AFS 23-37
Número do produit		3 600 HA9 ...
Potência nominal consumida	W	1000
N° de rotações ao ralenti
- Lâmina de corte	rpm	7000
- Bobina do fio	rpm	6000
Largura de corte da bobina	cm	37
Largura de corte da lâmina	cm	23
Diàmetro do fio de corte	mm	3,5
Tipo do fio		torcido
Tipo da lâmina		com 3 gumes
Punho ajustavel		●
Peso conforme EPTA-Procedure 01:2014	kg	5,7
Classe de proteção		[ ]/ [ ]
Número de série		ver a placá de caracteristicas do produits

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões especiais do país, estes dados podem variar.

Informações sobre ruídos/vibrações

	Bobina do fio		Lâmina
Valores de emissão de ríduos averiguados de acordo com a EN 50636-2-91
O;nível de rúido avaliado como A do aparelho é típicoamente:
- Nível de pressão acústica	dB(A)	83	85,5
- Incerteza K	dB	= 2,5	= 2,5
- Nível da potência acústica	dB(A)	94	97
- Incerteza K	dB	= 1	= 1
Totais valores de vibrações ah (soma dos vetores de três direções) e incerteza K averiguados conforme EN 50636-2-91
- Valor de emissão de vibrações ah	m/s2	4	5
- Incerteza K	m/s2	= 1,5	= 1,5

Montagem e pronto

• Não conectar o produto à tomada de rede, até que esteja completamente montado. A cabeça de corte ainda pode funcionar durante alguns segundos após o produto ser desligado. Aguardar até que a cabeça de corte esteja parada, antes de ligar novamente o produto.
• Não desligar e religar repetidamente em curto espaço de tempo.
• Eliminar adesões de relva da cabeça de corte ao substituir a cabeça de corte. É recomendável a utilização de elementos de corte homologados pela Bosch. O resultado de corte pode ser diferente com outros elementos de corte. Ao usar a lâmina de corte, observe que ela está bem montada, utilizando a porca da lâmina. Recomenda-se fazer as devidas pausas durante o uso prolongado.

As numerações se referem às figuras nas páginas de imagens.

Objetivo de ação	Figura	Págnina
Volume de fornecimento	A	184
Montar a capa de proteção	B	185
Jantar a haste	C	185
Montar a bobina do fio e o fio	D	186
Lâmina de corte'	E	187-188

Objetivo de ação	Figura	Págnina
Montar a proteção contra contragolpe/indicação de commando para destros	F	189
Montar a proteção contra contragolpe/indicação de commando para canhotos	G	189
Montar o cimento tiracolo	H	190
Ajustar o comprimento do punho
Aplicar o cabo de extensão	I	190
Ligar e desligar	J	191
Indicação de trabalho	K	191
Limpeza	L	192
Armazenamento do fio de corte	M	193
SeLECTIONARcessórios	N	193

Indicação de trabalho

Campo de utilizesçao	Ferramenta de corte
Remover arbustos/vegetação rasteira	Lâmina de corte
Cortar plantas jovens	Lâmina de corte
Poda /desbaste	Bobina do fio
Remover ervas daninhas	Bobina do fio/lâmina de corte
Cortar relva alta	Bobina do fio
Remover urtigas	Bobina do fio/lâmina de corte

Busca de erros

Sintoma	Possível causa	Solução
O produit não começaamerican	Falta tensão de rede	Verficar e ligar.
	Tomada de redeétrica com defeito	Utilizar uma outra tomada.
	Cabo de extensão danificado	Controlar o cabo e substituir se estiverdanificado.
	O fusível disparou	Substituir o fusível.
	A proteção contra sobrecarga disparou	Deixar o produits refrecer e ligar novamente.
O produitsfuncionacom interrupções	Cabo de extensão danificado	Controlar o cabo e substituir se estiverdanificado.Encêre em contacto com o的服务de atendimentoao cliente Bosch.
	A cablagem interna do produits está com defeito	Entre em contacto com o的服务de atendimentoao cliente Bosch.
O produits não corte	Lâmina de corte/fio de corte danificado	Substituir a lâmina de corte/fio de corte (sempreusuar luvas de jardinagem).
Elevadas vibrações	Lâmina de corte danificada	Substituir a lâmina de corte (sempre usar luvaspara jardinagem).
	Fio de corte rompido	Substituir o fio de corte.
	Cabeçote do fio de corte sujo	Limpar a cabeça de corte e removeas sujiadas.
	Porca da lâmina de corte frouxa	Apertar a porca da lâmina de corte com 20 Nm eobservar que a lâmina de corte, o pratic deslizante e a arruela de aperto estejam montados de formacentrada (sempre usar luvas de jardinagem).
	A lâmina de corte não está corretamente montada	Soltar a lâmina de corte e montá-la no centro.Observar os anéis de guía na lâmina de corte paraobter um alinhamento centralizzato.
Mauresultado de corteepersonalmentedetocos de plantas	Relva alta demais, muito densa	Relva alta demais: cortar em etapas.Relva densa demais: tratabar com menor largura de corte porprocesso de corte.
	Lâmina de corte não está afiada	Virar/substituir a lâmina de corte.
	Lâmina de corte entalada	Controlar o lado de baixo do aparheiro dejardinagem e eliminar a obstruição, se fornecessário (sempre usar luvas para jardinagem).
	Cabeçote do fio de corte sujo	Limpar a cabeça de corte e removeas sujidades.
Nó épossível abrir aporca da lâmina decorte	Rosca danificada na porca ou no eixo	Lubricar o eixo para facilitar a abertura.
	Pino de travamento colocado incorretamente	Inserir novamente o pinto de travamento epressionar levemente quando o eixo gira.
A lâmina de corte nãogira	Lâmina de corte entalada	Controlar o lado de baixo do aparheiro dejardinagem e eliminar a obstruição, se forencssario (sempre usar luvas para jardinagem).
	Porca da lâmina de corte frouxa	Apertar a porca da lâmina de corte e observar quea lâmina de corte, o pratic deslizante e a arruela deaperto estejam montados de forma centrada (sempre usar luvas de jardinagem) (veja figura E).
	Relva alta demais, muito densa	Relva alta demais: cortar em etapas.Relva densa demais: tratabar com menor largura de corte porprocesso de corte.
Má potência de corte	Cobertura de proteção suja	Limpar o interior da cobertura de proteção.
	Lâmina de corte não está afiada	Virar/substituir a lâmina de corte.
	Nenhum fio de corte	Colocar novo fio de corte.

Manutenção e serviços

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontre os endereços da assistência técnica em:

Produtos, acessórios e embalagens devem ser enviados a uma reciclagem compatível com o meio ambiente.

Não jogue produtos no lixo doméstico!

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrônicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

No caso de uma eliminação incorreta, os aparelhos elétricos e eletrônicos antigos podem ter efeitos nocivos no ambiente e na saúde humana devido à possível presença de substâncias perigosas.
