Toote tüüp	Elektriline võsalõikur
Mark	Bosch
Mudel	AFS23-37
Nimivõimsus	1000 W
Tühikäigu kiirus (nuga)	7000 p/min
Tühikäigu kiirus (pool)	6000 p/min
Lõikelaius (nuga)	23 cm
Lõikelaius (pool)	37 cm
Traadi läbimõõt	3,5 mm
Traadi tüüp	Keeratud traat
Noa tüüp	3-hambaline nuga
Kaal	5,7 kg
Toitepinge	230 V AC, 50 Hz
Kaitseklass	Topeltisolatsioon (klass II)
Helirõhu tase (nuga)	83 dB(A)
Helirõhu tase (pool)	85,5 dB(A)
Helitugevuse tase (nuga)	94 dB(A)
Helitugevuse tase (pool)	97 dB(A)
Vibratsioon (nuga)	4 m/s²
Vibratsioon (pool)	5 m/s²
Reguleeritav käepide	Jah
Kaasasolevad tarvikud	Kaitsekate, õlarihm, traadipool, nuga, tagasilöögikaitse

Korduma kippuvad küsimused - AFS23-37 BOSCH

Mida teha, kui võsalõikur ei käivitu?

Kontrollige võrgupinget, pistikut, pikendusjuhet ja kaitset. Kui mootori kaitse on rakendunud, laske seadmel jahtuda ja käivitage uuesti.

Kuidas vahetada lõiketraati?

Ühendage seade vooluvõrgust, eemaldage kasutatud pool, lõigake uus 3,5 mm läbimõõduga traat, kerige see pooli vastavalt juhendi näidistele, seejärel pange pool tagasi.

Mida teha, kui nuga on kinni jäänud?

Ühendage seade vooluvõrgust, kontrollige alumist külge ja eemaldage takistused (rohi, oksad). Kandke kaitsekindaid.

Kuidas reguleerida käepidet?

Käepide on reguleeritav. Vabastage lukustusmehhanism, reguleerige soovitud asendisse ja pingutage uuesti. Vaadake juhendis olevat joonist I.

Milliseid lõiketüüpe saab teostada?

Noaga: lõigata põõsaid, võsa, noori taimi. Pooliga: lõigata, harvendada, eemaldada umbrohtu, pikki rohtusid, nõgeseid.

Kuidas hooldada võsalõikurit?

Kandke kindaid, kontrollige kruvide pingulolekut, puhastage lõikepea ja kaitsekatet pehme harjaga. Asendage kulunud osad Bosch originaalvaruosadega.

Mida teha tugeva vibratsiooni korral?

Kontrollige nuga (kulumine, paigaldus), traati (rebenenud), traadipead (määrdunud), noamutrit (lahti). Pingutage mutter 20 Nm pöördemomendini ja veenduge, et see on õigesti tsentreeritud.

Kas ma võin kasutada võsalõikurit vihma käes?

Ei, seadet ei tohi vihma ega niiske ilmaga kasutada. Kasutage seda ainult kuiva ilmaga.

Kuidas seadet hoiustada?

Puhastage see, hoidke kuivas ja lastele kättesaamatus kohas. Katke nuga kaitsega. Varre saab kompaktseks hoiustamiseks lahti võtta.

Kust leida varuosasid?

Boschi veebisaidil (www.bosch-pt.fr) või Boschi müügijärgse teeninduse kaudu. Esitage andmesildil olev 10-kohaline viitenumber.

KASUTUSJUHEND AFS23-37 BOSCH

Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi. Tutvuge aiatööriista ja selle juhtkomponentide nõuetekohase kasutusega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.

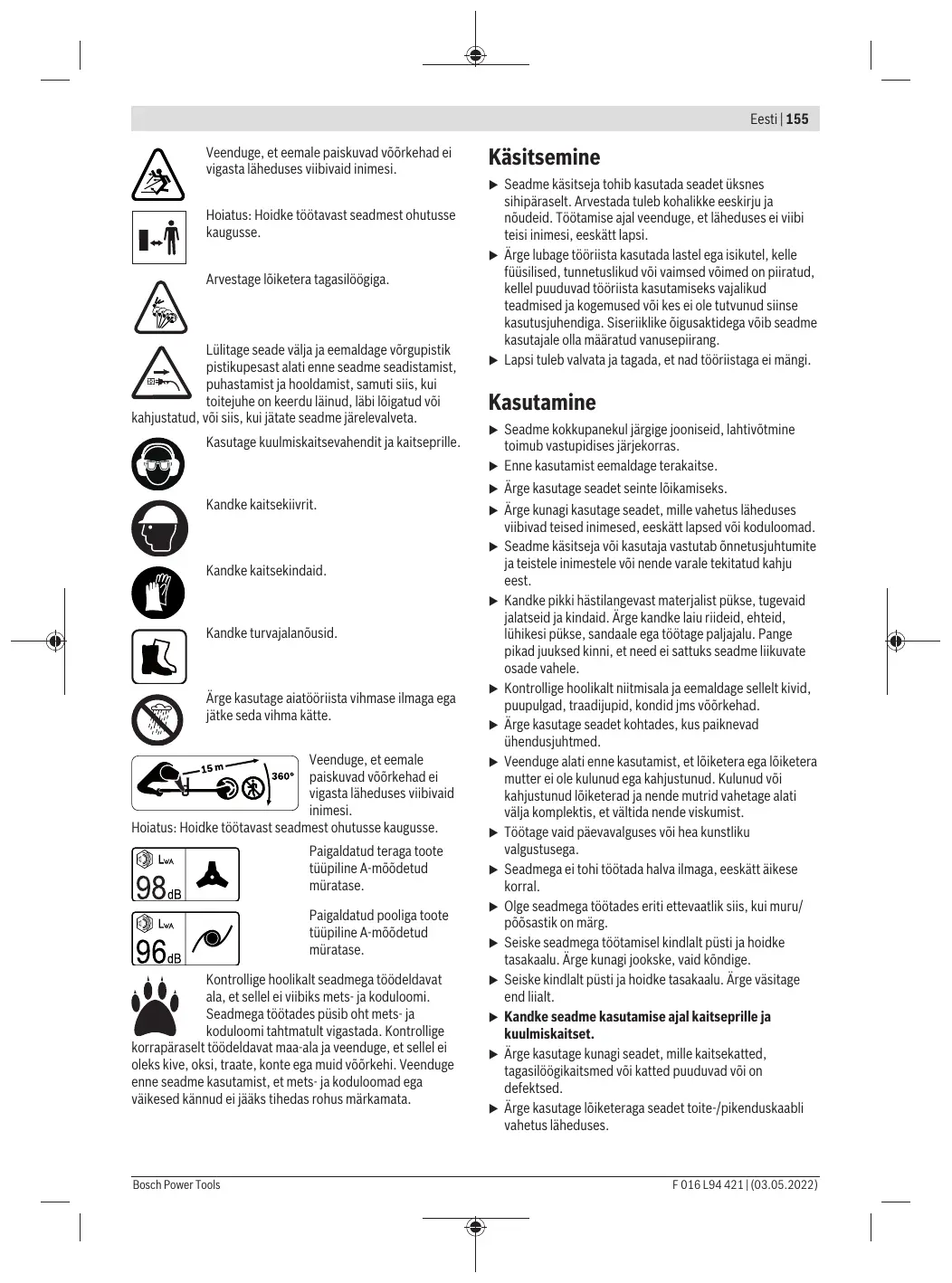

Aiatööriistal asuvate sümbolite selgitus

Üldine oht.

Hoiatus: Lugege kasutusjuhend läbi enne toote kasutuselevõttu.

Veenduge, et eemale paiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.

Hoiatus: Hoidke töötavast seadmest ohutusse kaugusesse.

Arvestage lõiketera tagasilöögiga.

Lülitage seade välja ja eemaldage võrgupistik pistikupesast alati enne seadme seadistamist, puhastamist ja hooldamist, samuti siis, kui toitejuhe on keerdu läinud, läbi lõigatud või

kahjustatud, või siis, kui jätate seadme järelevalveta.

Kasutage kuulmiskaitsevahendit ja kaitseprille.

Kandke kaitsekiivrit.

Kandke kaitsekindaid.

Kandke turvajalanõusid.

Ärge kasutage aiatööriista vihmase ilmaga ega jätke seda vihma kätte.

Veenduge, et eemale paiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.

Hoiatus: Hoidke töötavast seadmest ohutusse kaugusesse.

Paigaldatud teraga toote tüüpiline A-mõõdetud müratase.

Paigaldatud pooliga toote tüüpiline A-mõõdetud müratase.

Kontrollige hoolikalt seadmega töödeldavat ala, et sellel ei viibiks mets- ja koduloomi. Seadmega töötades võite mets- ja koduloomi tahtmatult vigastada. Kontrollige

korrapäraselt töödeldavat maa-ala ja veenduge, et sellel ei oleks kive, oksi, traate, konte ega muid võõrkehi. Veenduge enne seadme kasutamist, et mets- ja koduloomad ega väikesed kännud ei jääks tihedas rohus märkamata.

Käsitsemine

Seadme käsitseja tohib kasutada seadet üksnes sihipäraselt. Arvestada tuleb kohalikke eeskirju ja nõudeid. Töötamise ajal veenduge, et läheduses ei viibi teisi inimesi, eeskätt lapsi. Ärge lubage tööriista kasutada lastel ega isikutel, kelle füüsilised, tunnetuslikud või vaimsed võimed on piiratud, kellel puuduvad tööriista kasutamises vajalikud teadmised ja kogemused või kes ei ole tutvunud käesoleva kasutusjuhendiga. Siseriiklike õigusaktidega võib seadme kasutajale olla määratud vanusepiirang. Lapsi tuleb valvata ja tagada, et nad tööriistaga ei mängi.

Kasutamine

Seadme kokkupanekul järgige jooniseid, lahtivõtmine toimub vastupidises järjekorras. Enne kasutamist eemaldage terakaitse. Ärge kasutage seadet seinte lõikamiseks. Ärge kunagi kasutage seadet, mille vahetus läheduses viibivad teised inimesed, eeskätt lapsed või koduloomad. Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest. Kandke pikkadest mittevastavast materjalist pükse, tugevaid jalatseid ja kindaid. Ärge kandke laiu riideid, ehteid, lühikesi pükse, sandaale ega töötage paljajalu. Pange pikad juuksed kinni, et need ei sattuks seadme liikuvate osade vahele. Kontrollige hoolikalt niitmisala ja eemaldage sellelt kivid, puupulgad, traadijupid, kondid jms võõrkehad. Ärge kasutage seadet kohtades, kus paiknevad ühendusjuhtmed. Veenduge alati enne kasutamist, et lõiketera ega lõiketera mutter ei ole kulunud ega kahjustunud. Kulunud või kahjustunud lõiketerad ja nende mutrid vahetage alati välja komplektis, et vältida nende väljaviskumist. Töötage vaid päevavalguses või hea kunstliku valgustusega. Seadmega ei tohi töötada halva ilmaga, eeskätt äikese korral. Olge seadmega töötades eriti ettevaatlik siis, kui muru/põõsastik on märg. Seiske seadmega töötamisel kindlalt püsti ja hoidke tasakaalu. Ärge kunagi jookske, vaid kõndige. Seiske kindlalt püsti ja hoidke tasakaalu. Ärge väsitage end liialt. Kandke seadme kasutamise ajal kaitseprille ja kuulmiskaitset. Ärge kasutage kunagi seadet, mille kaitsekatted, tagasilöögikaitse või katted puuduvad või on defektsed. Ärge kasutage lõiketeraga seadet toite-/pikenduskaabli vahetus läheduses.

▶ Kontrollige seadet iga kord enne kasutamist kulumise või kahjustuste suhtes. Vea ilmnemisel järgige peatükki „Veaotsing“. ▶ Tõrke või õnnetuse korral ühendage seade esmalt vooluvõrgust lahti, enne kui rakendate edasisi meetmeid. ▶ Ärge kasutage seadet, kui olete väsinud, haige või alkoholi, uimastite või ravimite mõju all. Kallakul või nõlval töötamine võib olla ohtlik: - ärge niitke väga järsul nõlval. - veenduge, et seisate järsul nõlval või märjal murul kindlalt püsti. - niitke nõlval alati ristisuunas, mitte üles-alla. - olge nõlval suunda muutes äärmiselt ettevaatlik. ▶ Ärge pange oma käsi ega jalgu pöörlevate lõikeelementide lähedusse. Lülitage seade välja, kui transpordite seda töökohale või sealt ära. Lülitage seade välja ja eemaldage toitepistik pistikupesast: - alati, kui jätate seadme mõneks ajaks järelevalveta - enne blokeeringu kõrvaldamist, - kui kaabel on keerdu läinud - enne lõiketera vahetamist - enne kui asute seadet kontrollima, puhastama või selle tööd tegema - pärast kokkupõrget võõrkehaga; kontrollige seadet kohe kahjustuste suhtes ja vahetage vajadusel lõiketera uue vastu - kui toode hakkab ebaharilikult vibreerima (kontrollige kohe) ▶ Ärge katsuge pöörlevaid lõikeelemente enne, kui need on täielikult seiskunud. Lõikeelement pöörleb pärast mootori väljalülitamist edasi ja võib põhjustada vigastusi. Seadet ei tohi mingil viisil muuta. Lubamatud muudatused võivad mõjutada seadme tööohutust ja põhjustada suuremat müra ja vibratsiooni. ▶ Hoiustage seadet kuivas, suletud ja lastele ligipääsmatus kohas. Ärge asetage seadme peale teisi esemeid. ▶ Kasutage ainult Boschi tarvikuid, mis on selle seadme jaoks ette nähtud ja heaks kiidetud. Seadme (või mõne muu tööriista) vibratsiooni pikemaajaline mõju muudab kasutaja sõrmed valgeks ja tuimaks (Raynaud' sündroom) või tekitab karpaalkanali sündroomi. Viimase tagajärjel käed kohetuvad ja nende tunnetus väheneb, kätesse tekib „suremistunne“ või „sipelgate jooksmise“ tunne, samuti võib esineda närvi- ja vereringekahjustusi ning kudede kärbumist. Vibratsioonist tingitud vaevuste korral pöörduge arsti poole. Sümptomite hulka kuuluvad käte tuimus, vähene tunnetus, sügelemine, torked, valu, jõuetus, nahavärvuse ja -seisundi muutused. Viidatud sümptomid esinevad kõige sagedamini sõrmedes, kätesse ja liigestesse. ▶ Kasutage seadet alati koos õige otsakuga. Pöörake tähelepanu sellele, et hoiate alati seadme ees- ja tagakäepidemest, vajadusel lühendage tööaega.

▶ Pidage meeles, et seade võib tagasi põrkuda, kui lõikate jämedate okstega põõsaid ja võsa või tabab tera ootamatult mõnda kõva eset. Püüdke tagasilöögi mõju vähendada. Seadet tuleb kasutada koos õlarihmaga. Kohandage rihm selliselt, et tööriist oleks tasakaalustatud - sel moel on töötamine vähem väsitav. Transportimise ja hoiustamise ajaks kinnitage lõiketera peale alati sobiv kaitsekate. Hoidke toitekaablit lõiketarvikust eemal.

Hooldus

Kandke alati töökindaid, kui käsitsete niidukit või töötate teravate lõiketerade all. Seadme tööohutuse tagamiseks veenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni keeratud. Kontrollige seadet ja asendage tööohutuse tagamiseks kulunud ja kahjustatud osad uute vastu. Veenduge, et varuosad pärinevad Boschilt. Laske seadet remontida üksnes Boschi volitatud töökojas. Enne hoiustamist veenduge, et seade on puhas ja et selle külge kinnitunud mustus on eemaldatud. Vajadusel puhastage seade pehme kuiva harjaga. Eemaldage lõikepea ja kaitsekatte vahele kinnitunud rohi ja mustus. Kompaktseks hoiustamiseks võib seadmel käepideme maha võtta.

Elektriohutus

Tähelepanu! Lülitage enne hooldus- ja puhastustöid tööriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka siis, kui toitejuhe on kahjustatud või

keerdulainud.

Elektritööriist on topeltisoleeritud ega vaja maandamist. Tööpinge on 230 V AC, 50 Hz (ELi mittekuuluvates riikides ka 220 V või 240 V). Kasutage üksnes heaks kiidetud pikendusjuhtmeid. Lisateavet saate volitatud müügiesindusest.

Ohutuse suurendamiseks kasutage FI-kaitselülitit (RCD), mille rikkevool on maksimaalselt 30 mA. Rikkevoolukaitselülitit tuleks iga kord enne seadme kasutamist üle kontrollida.

Hoidke toite- ja pikendusjuhtmeid eemal liikuvatest osadest ja veenduge, et juhtmed ei saa kahjustada, et vältida kokkupuudet pingestatud osadega.

Kaabliühendused (võrgupistik ja pistikupesad) peavad olema kuivad ega tohi lebada maapinnal.

Toite- ja ühendusjuhtmeid tuleb kontrollida regulaarselt kahjustuste suhtes, et veenduda nende laitmatus töökorras.

Kui seadme toitejuhe on kahjustunud, tuleb see lasta parandada Boschi volitatud töökojas. Kasutage ainult heaks kiidetud pikendusjuhtmeid.

Kasutage üksnes pikendusjuhtmeid, kaableid ja juhtmeid ning kaablitrumleid, mis vastavad standardile EN 61242/IEC 61242 või IEC 60884-2-7 ja mille tüüp on H05VV-F või H05RN-F.

Kui soovite kasutada pikendusjuhet, peab juhtme ristlõige vastama:

• ristlõige 1,25 mm² või 1,5 mm²
• Pikendusjuhtmete maksimaalne pikkus 30 m, FI-kaitselüliti puhul 60 m

Märkus: Vastavalt ohutusnõuetele peab kasutatav pikendusjuhe olema varustatud maandusjuhiga, mis on ühendatud Teie elektritööriista maandusjuhiga pistiku kaudu.

Kahtluse korral küsige nõu väljaõppinud elektrikult või pöörduge lähimasse Boschi müügiesindusse.

ETTEVAATUST! Nõuetele mittevastavad pikendusjuhtmed võivad olla ohtlikud. Pikendusjuhe, pistik ja pistikupesa peavad olema veekindlad ja välistingimustes

kasutamiseks ette nähtud.

Märkus Suurbritannias müüdavate toodete kohta:

TÄHELEPANU! Teie ohutuse tagamiseks tuleb aiatööriista küljes olev pistik ühendada pikendusjuhtmega.

Pikendusjuhtme pistik peab olema kaitstud veepritsmete eest, valmistatud kummist või kaetud kummiga.

Pikendusjuhet tuleb kasutada koos tõmbetõkisega.

Sümbolid

Sümßol	Tähendus
	Likumissund
	Reaktsionisund
	Sisselülitamine
	Väljalülitamine
	Tarvikud/varuosad
	Körvaldamine

Sihipärane kasutus

Tööriist sobib kodustes tingimustes väiksemate põõsaste ja puhmaste lõikamiseks, noorte taimede pügamiseks, umbrohu, kõrgema heina ja nõgeste piiramiseks, harvendamiseks ja eemaldamiseks.

Tehnilised andmed

Löikur		AFS 23-37
Artiklikood		3600 HA9 ...
Nimivöimsus	W	1000
Tühikägupördded
- Löketera	min-1	7000
- Tamiilipool	min-1	6000
Poli lõkelaius	cm	37
Löketera lõkelaius	cm	23
Tamiili淋巴mõöt	mm	3,5
Tamiili tuüp		pööratud
Löketera tuüp		3-teraline
reguleeritav käepide		●
Kaal EPTA-menetluse 01:2014 järgi	kg	5,7
Kaitseklass		☐/ II
Serianumber		vt seadme andmesilt

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Müra-/vibratsiooniandmed

	Tamilipool	Löketera
Mürataseme värtused on mõdetud vastavalt EN 50636-2-91
Seadme A-korrigeeritud müratase on üldjuhul:
- Helirühutase	dB(A)	83
		85,5

158|Eesti

	Tamilipool		Löketera
- Mõõtemääramatus K	dB	= 2,5	= 2,5
- Helivöimsustase	dB(A)	94	97
- Mõõtemääramatus K	dB	= 1	= 1
Vibratsionitase ah (kolme telje vektorsumma) ja mõõtemääramatus K on määratud vastavalt EN 50636-2-91
- Vibratsionitase ah	m/s2	4	5
- Mõõtemääramatus K	m/s2	= 1,5	= 1,5

Kokkupanek ja käsitsemine

▷ Ärge ühendage seadet vooluvõrku enne, kui see on lõplikult kokku pandud. ▷ Pärast põhjalülitit väljalülitamist jätkab lõikepea veel mõni sekund pöörlemist. Oodake, kuni lõikepea on lõplikult seiskunud, enne kui seadme uuesti sisse lülitate. Seadet ei tohi lühikese aja jooksul korduvalt sisse ja välja lülitada. ▷ Lõikepea vahetamisel eemaldage lõikepea külge kinnitunud murujäägid. Soovitame kasutada Boschi poolt heaks kiidetud lõiketerasid. Teiste tootjate lõiketerade puhul ei pruugi lõiketulemus olla sama hea. ▷ Lõiketera kasutamisel veenduge, et see on mutriga tugevasti kinnitatud. ▷ Pikemaajalisel kasutamisel on soovitav teha puhkepause. Numbrid osutavad pildilehekülgedel näidatud joonistele.

Tegevuse eesmärk	Joonis	Lehekülg
Tarnekomplekt	A	184
Kaitsme paigaldamine	B	185
Varre kokkupanek	C	185
Pooli ja FAMILY paigaldamine	D	186
Löiketera paigaldamine	E	187-188

Tegevuse eesmärk	Joonis	Lehekülg
Tagasilögikaisme paigaldamine/juhis paremakäistele	F	189
Tagasilögikaisme paigaldamine/juhisVASAKUKÄistele	G	189
Ölarithma paigaldamine	H	190
Käepideme reguleerimine
Pikendusjuhtme ühendamine	I	190
Sisse-/väljalilitamine	J	191
Tööjuhis	K	191
Puhastamine	L	192
Tamiili hoiustamine	M	193
Tarvikute valimine	N	193

Tööjuhis

Kasutusala	Lökitarvik
Põösaste/puhmaste eemaldamine	Lökitera
Noortaimede lõikamine	Lökitera
Piiramine/havendamine	Tamilipool
Umbrohu eemaldamine	Tamilipool/lökitera
Körge heina lõikamine	Tamilipool
Nögeste körvaldamine	Tamilipool/lökitera

Veaotsing

Tundemärk	Vöimalik pöhjus	Abi
Seade ei käivitu	Toitepinge puudub	Kontrollige ja lülitage sisse.
	Pistikupesa on defektne	Kasutage teist pistikupesa.
	Pikendusjuhe on kahjustatud	Kontrollige juhet ja vahetage kahjustunud juhe vajaduse korral välja.
	Kaitse on vallandunud	Vahetage kaitse välja.
	Ülekoormuskaitse on vallandunud	Laske seadmel jahtuda ja käivitage see uesti.
Seade tõotab katkendlikult	Pikendusjuhe on kahjustatud	Kontrollige juhet ja vahetage kahjustunud juhe vajaduse korral välja.
		Pöörduge Boschi Müügiesindusse.
	Seadme sisekaablid ei ole tõökorras	Pöörduge Boschi Müügiesindusse.
Seade ei lõika	Löikeketas/löiketamil on kahjunud	Vahetage lõikeketas/löiketamil (kandke alati aiatöökindaid).
Suurenenud vibratsoon	Löiketera on kahjustatud	Vahetage lõiketera (kandke alati aiatöökindaid).
	Löiketamil on katkenud	Vahetage tamil välja.
	Tamiili lõikepea on määrdunud	Puhastage lõikepea ja eemaldage mustus.
	Löiketera mutter on lahti	Keerake lõiketera mutter 20 Nm kinni ja veenduge, et lõiketera, tald ja surveseib on paigaldatud tsentreeritult (kandke alati aiatöökindaid).
	Löiketera ei ole öigesti paigaldatud	Vabastage lõiketera ja paigaldage see tsentreeritult. Tsentreerimisel lahtuge lõiketeral olevatest juhtröngastest.
Löiketulemus on halb, taimevarred jäväd pusti	Hein on liiga kõrge, liiga tihe	Hein liiga kõrge: lõigake mitmes osas.
		Hein on liiga tihe: lõigake korraga kitsamad paanid.
	Löiketera on nūri	Vahetage lõiketera/pöörake lõiketera ümber.
	Löiketera on kinni kiilunud	Kontrollige niidukialust, vajadusel tehke niidukialune puhtaks (kandke alati aiatöökindaid).
	Tamiili lõikepea on määrdunud	Puhastage lõikepea ja eemaldage mustus.
Löiketera mutrit ei saa avada	Mutri või völli keere on kahjustatud	Määrige völli, et avamist kergendada.
	Lukustustihvt ei ole öiges asendis	Paigaldage lukustustihvt uuesti ja suruge kergelt sisse, samal ajal völli keerates.
Löiketera ei põörle	Löiketera on kinni kiilunud	Kontrollige niidukialust, vajadusel tehke niidukialune puhtaks (kandke alati aiatöökindaid).
	Löiketera mutter on lahti	Pingutage lõiketera mutrit ja veenduge, et lõiketera, tald ja surveseib on paigaldatud tsentreeritult (kandke alati aiatöökindaid) ( vt joonist E).
	Hein on liiga kõrge, liiga tihe	Hein liiga kõrge: lõigake mitmes osas.
		Hein on liiga tihe: lõigake korraga kitsamad paanid.
Löikejöudlus pãsitud	Kaitsekate on määrdunud	Puhastage kaitsekatet seestpools.
	Löiketera on nūri	Vahetage lõiketera/pöörake lõiketera ümber.
	Löiketamil on otsas	Kerige peale uus lõiketamil.

Hooldus ja korrashoid

Müügijärgne teenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Kasutuskõlbmatuks muutunud seadmete käitlus

Tooted, tarvikud ja pakendid tuleb kõrvaldada keskkonnasäästlikult.

Ärge visake tooteid olmeprügisse!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
