Produkttype	Elektrisk ryddesag
Merke	Bosch
Modell	AFS23-37
Nominell opptatt effekt	1000 W
Tomgangshastighet (blad)	7000 o/min
Tomgangshastighet (spole)	6000 o/min
Klippebredde (blad)	23 cm
Klippebredde (spole)	37 cm
Tråddiameter	3,5 mm
Trådtype	Vridd tråd
Bladtype	Blad med 3 tenner
Vekt	5,7 kg
Nettspenning	230 V AC, 50 Hz
Beskyttelsesklasse	Dobbeltisolert (klasse II)
Lydtrykksnivå (blad)	83 dB(A)
Lydtrykksnivå (spole)	85,5 dB(A)
Lydeffektnivå (blad)	94 dB(A)
Lydeffektnivå (spole)	97 dB(A)
Vibrasjon (blad)	4 m/s²
Vibrasjon (spole)	5 m/s²
Justerbart håndtak	Ja
Medfølgende tilbehør	Beskyttelsesdeksel, skulderstropp, trådspole, blad, anti-tilbakeslagsbeskyttelse

Ofte stilte spørsmål - AFS23-37 BOSCH

Hva gjør jeg hvis ryddesagen ikke starter?

Sjekk nettspenningen, stikkontakten, skjøteledningen og sikringen. Hvis motorvernet har utløst, la apparatet avkjøle og start deretter på nytt.

Hvordan bytter jeg klippetråden?

Koble apparatet fra strømmen, fjern den brukte spolen, kutt en ny tråd med diameter 3,5 mm, vikle den inn i spolen i henhold til instruksjonene i bruksanvisningen, og sett deretter spolen på plass igjen.

Hva gjør jeg hvis bladet sitter fast?

Koble apparatet fra strømmen, kontroller undersiden for å fjerne hindringer (gress, greiner). Bruk vernehansker.

Hvordan justerer jeg håndtaket?

Håndtaket er justerbart. Løsne låsemekanismen, juster til ønsket posisjon, og stram deretter. Se figur I i bruksanvisningen.

Hvilke typer klipp kan utføres?

Med blad: kutt busker, kratt, unge planter. Med spole: klippe, tynne ut, fjerne ugress, langt gress, brennesle.

Hvordan vedlikeholder jeg ryddesagen?

Bruk hansker, kontroller at skruene er strammet, rengjør klippehodet og beskyttelsesdekselet med en myk børste. Bytt ut slitte deler med originale Bosch-deler.

Hva gjør jeg ved kraftige vibrasjoner?

Kontroller bladet (slitasje, montering), tråden (revet), trådhodet (tilsmusset), bladmutteren (løs). Stram mutteren til 20 Nm og sørg for riktig sentrering.

Kan jeg bruke ryddesagen i regn?

Nei, apparatet må ikke utsettes for regn eller brukes i fuktig vær. Bruk den kun i tørt vær.

Hvordan oppbevarer jeg apparatet?

Rengjør det, oppbevar det på et tørt sted utilgjengelig for barn. Dekk bladet med et beskytter. Du kan demontere stangen for kompakt oppbevaring.

Hvor finner jeg reservedeler?

På Bosch-nettstedet (www.bosch-pt.no) eller hos Bosch kundeservice. Oppgi 10-sifret referansenummer som finnes på typeskiltet.

BRUKSANVISNING AFS23-37 BOSCH

Bruk beskyttelseshjelm.

Vedlikehold og service

Sikkerhetsinformasjon

OBS! Les nøye gjennom de følgende anvisningene. Gjør deg kjent med betjeningselementene og den forskriftsmessige bruken av produktet. Ta godt vare på driftsinstruksen til senere bruk.

Generell fareinformasjon.

Advarsel: Les driftsinstruksen før du tar produktet i bruk.

Pass på at eventuelle personer i nærheten ikke skades av fremmedlegemer som slynges bort.

Slå av produktet og trekk nettstøpselet ut av stikkontakten, før du foretar innstillinger, rengjøring eller vedlikeholdsarbeider, hvis kabelen er blitt floket, kuttet over eller skadet,

eller hvis du lar produktet være uten oppsyn.

Bruk vernebriller og hørselsvern.

Bruk vernehjelm.

Bruk vernehansker.

Bruk sikkerhetsstøvler.

Ikke bruk produktet i regnvær eller la den stå i regnvær.

Pass på at eventuelle personer i nærheten ikke skades av fremmedlegemer som slynges bort.

Kontroller området hvor hageredskapet skal brukes omhyggelig for villdyr og husdyr. Villdyr og husdyr kan bli skadet under drift av maskinen. Kontroller maskinens bruksområde

grundig og fjern alle steiner, stokker, tråder eller andre fremmede gjenstander. Pass ved bruk av maskinen på at villdyr, husdyr eller små trestubber ikke er skjult i det tette gresset.

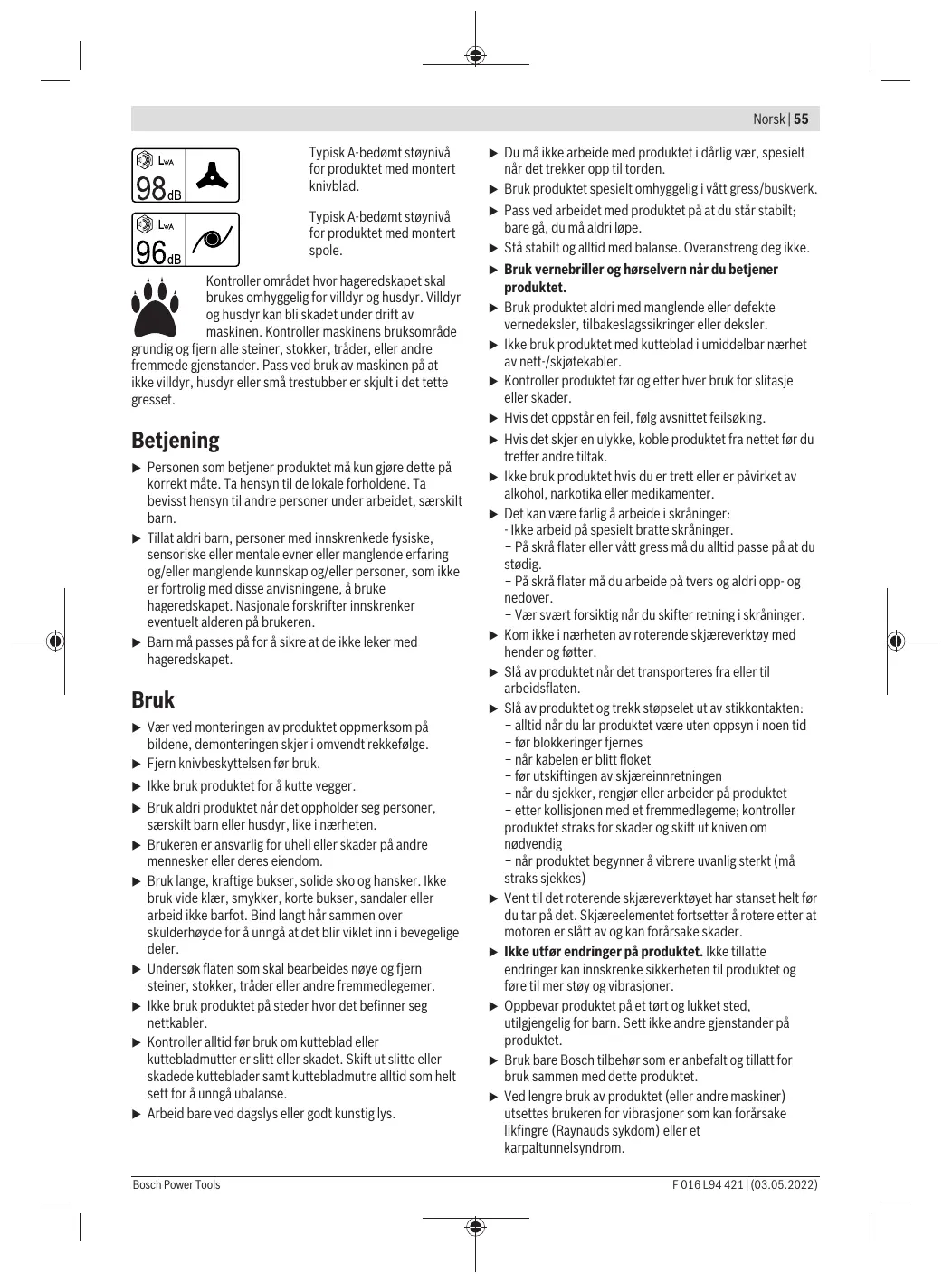

Betjening

Personen som betjener produktet, må kun gjøre dette på korrekt måte. Ta hensyn til de lokale forholdene. Ta bevisst hensyn til andre personer under arbeidet, spesielt barn. Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner, eller manglende erfaring og/eller manglende kunnskap, og/eller personer som ikke er fortrolige med disse anvisningene, å bruke hageredskapet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren. Barn må passes på for å sikre at de ikke leker med hageredskapet.

Bruk

Vær ved monteringen av produktet oppmerksom på bildene; demonteringen skjer i omvendt rekkefølge. Fjern knivbeskyttelsen før bruk.

Ikke bruk produktet for å kutte vegger. Bruk aldri produktet når det oppholder seg personer, spesielt barn eller husdyr, like i nærheten. Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom. Bruk lange, kraftige bukser, solide sko og hansker. Ikke bruk vide klær, smykker, korte bukser, sandaler eller arbeid barfot. Bind langt hår sammen over skulderhøyde for å unngå at det blir viklet inn i bevegelige deler. Undersøk flaten som skal bearbeides nøye og fjern steiner, stokker, tråder eller andre fremmedlegemer. Ikke bruk produktet på steder hvor det befinner seg nettkabler. Kontroller alltid før bruk om kutteblad eller kuttebladmutter er slitt eller skadet. Skift ut slitte eller skadede kutteblad og kuttebladmutre alltid som helt sett for å unngå ubalanse. Arbeid bare ved dagslys eller godt kunstig lys.

Du må ikke arbeide med produktet i dårlig vær, spesielt når det trekker opp til torden. Bruk produktet spesielt omhyggelig i vått gress/buskverk. Pass ved arbeidet med produktet på at du står stabilt; bare gå, du må aldri løpe. Stå stabilt og alltid med balanse. Overanstreng deg ikke. Bruk vernebriller og hørselvern når du betjener produktet. Bruk produktet aldri med manglende eller defekte vernedeksler, tilbakeslagssikringer eller deksler. Ikke bruk produktet med kutteblad i umiddelbar nærhet av nett-/skjøtekabler. Kontroller produktet før og etter hver bruk for slitasje eller skader. Hvis det oppstår en feil, følg avsnittet feilsøking. Hvis det skjer en ulykke, koble produktet fra nettet før du treffer andre tiltak. Ikke bruk produktet hvis du er trett eller påvirket av alkohol, narkotika eller medikamenter. Det kan være farlig å arbeide i skråninger.

• Ikke arbeid på spesielt bratte skråninger.
• På skrå flater eller vått gress må du alltid passe på at du står stødig.
• På skrå flater må du arbeide på tvers og aldri opp- og nedover. Vær svært forsiktig når du skifter retning i skråninger.

Kom ikke i nærheten av roterende skjæreverktøy med hender og føtter.

• Slå av produktet når det transporteres fra eller til arbeidsflaten.
• Slå av produktet og trekk støpselet ut av stikkontakten: - alltid når du lar produktet være uten oppsyn i noen tid
• før blokkeringer fjernes
• når kabelen er blitt floket
• før utskiftingen av skjærinnretningen - når du sjekker, rengjør eller arbeider på produktet
• etter kollisjonen med et fremmedlegeme; kontroller produktet straks for skader og skift ut kniven om nødvendig
• når produktet begynner å vibrere uvanlig sterkt (må straks sjekkes)

Vent til det roterende skjæreverktøyet har stanset helt før du tar på det. Skjæreelementet fortsetter å rotere etter at motoren er slått av og kan forårsake skader. Ikke utfør endringer på produktet. Ikke tillatte endringer kan innskrenke sikkerheten til produktet og føre til mer støy og vibrasjoner. Oppbevar produktet på et tørt og lukket sted, utilgjengelig for barn. Sett ikke andre gjenstander på produktet. Bruk bare Bosch tilbehør som er anbefalt og tillatt for bruk sammen med dette produktet. Ved lengre bruk av produktet (eller andre maskiner) utsettes brukeren for vibrasjoner som kan forårsake hvite fingre (Raynauds sykdom) eller karpaltunnelsyndrom.

Derved er følesans og temperaturregulering innskrenket, det kan oppstå døvhet og en brennende følelse, her til skader på nerver og blodomløpet samt vevsnekroser. Spør legen din når du fastslår symptomer som hentyder på overbelastninger på grunn av vibrasjonen. Disse symptomene innbefatter nummenhet, følelsesløshet, kløe, stikkende smerter, smerter, kraftløshet, forandringer av hudfargen eller hudens tilstand. Disse symptomene oppstår som oftest i fingre, hender eller håndledd. Bruk produktet alltid med den riktige adapteren. Pass på at du alltid holder produktet i det fremre eller bakre håndtaket og begrens om nødvendig arbeidstiden. Du må regne med et tilbakeslag fra produktet når kniven plutselig treffer på en hard gjenstand eller ved kutting av busker eller kratt. Forsøk å minimere effektene til tilbakeslag. Dette produktet er konstruert for bruk med en skulderstropp. Tilpass stroppen slik at produktet er riktig utbalansert, arbeidet med produktet er da mindre anstrengende. Tildekk kuttebladet ved transport og lagring alltid med en egnet beskyttelse.

Hold strømkabelen unna skjæreverktøyet.

Vedlikehold

Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene. Sikre at alle mutre, bolter og skruer sitter fast, slik at sikkert arbeid med produktet er mulig. Sjekk hageredskapet og skift for sikkerhets skyld ut slitte eller skadede deler. Pass på at deler som skal skiftes ut er fra Bosch. La produktet bare repareres av et autorisert Bosch-verksted. Forviss deg før lagringen om at hageredskapet er rent og uten rester. Rengjør om nødvendig med en myk, tørr børste. Fjern alle avleiringer mellom kuttehode og vernedeksel. For kompakt lagring kan produktet tas av fra skaftet.

Elektrisk sikkerhet

OBS! Før vedlikeholds- eller rengjøringsarbeider utføres, må du slå av produktet og trekke ut støpselet. Det samme gjelder hvis strømledningen er

skadet, kuttet eller floket.

Produktet er til sikkerhet dobbeltisolert og trenger ingen jording. Driftsspenningen er 230 V AC, 50 Hz (for ikke-EU-land også 220 V eller 240 V). Bruk kun godkjente skjøteledninger. Informasjoner får du av ditt autoriserte serviceverksted.

Bruk for økt sikkerhet en jordfeilbryter (RCD) med en feilstrøm på maksimal 30 mA. Denne jordfeilbryteren skal kontrolleres før hver bruk.

Hold nett- og skjøtekabler borte fra bevegelige deler og unngå enhver skade på kablene for å unngå kontakt med strømførende deler.

Ledningsforbindelser (nettstøpsel og stikkontakter) bør være tørre og ikke ligge på bakken.

Nett- og skjøtekabler skal regelmessig kontrolleres for tegn på skader og må bare brukes i feilfri tilstand.

Når nettkabelen til produktet er skadet, må den bare repareres av et autorisert Bosch-verksted. Bruk kun godkjente skjøteledninger.

Bruk bare skjøtekabler, kabler, ledninger og kabeltromler som er i samsvar med EN 61242/IEC 61242 eller IEC 60884-2-7 og er av type H05VV-F eller H05RN-F.

Hvis du vil bruke en skjøtekabel for drift av produktet, er det nødvendig med følgende ledertverrsnitt:

• Ledertverrsnitt 1,25 mm² eller 1,5 mm²
• Maksimal lengde 30 m for skjøtekabler eller 60 m for kabeltromler med FI-feilstrømsvernbryter.

Merk: Hvis det brukes en skjøteledning, må den ha en jordledning som beskrevet i sikkerhetsforskriftene, og som via støpselet er forbundet med jordledningen i det elektriske anlegget.

I tvilstilfeller må du spørre en utdannet elektriker eller nærmeste Bosch serviceverksted.

OBS! Ikke forskriftsmessige skjøteledninger kan være farlige. Skjøteledninger, støpsler og koblinger må være vanntette modeller som er godkjent

for utendørs bruk.

Symbol	Betydning
↑	Bevegelsesretning
	Reaksjonsretning
I	Innkobling
	Utkobling
	Tilbehør/reservedeler
	Deponering

Formålsmessig bruk

Dette produktet er egnet for fjerning av indre busker, for klipping av unge planter, for å skjære tilbake og tynne ut, og for fjerning av ugress, høyt gress og brennesler i private hager.

Tekniske data

Buskkutter		AFS 23-37
Produktnummer		3600 HA9 ...
Opptatt effekt	W	1000
Tongangsturtall
- Kutteblad	min-1	7000
- Trådspole	min-1	6000
Skjærebredde spole	cm	37
Skjærebredde kniv	cm	23
Diameter på trimmetråden	mm	3,5
Trådtypé		tvinnet
Knivtype		3-egget
justerbart händtak		●
Vekt tilsvarende EPTA-Procedure 01:2014	kg	5,7
Beskyttesesklasse		☐/ II
Serienummer		se typeskitet på produitet

Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere.

Støy-/vibrasjonsinformasjon

	Trådspole	Kniv
Støymisjisonsverdier beregnet iht. EN 50636-2-91
Maskinens typiske A-bedørte støynivå er:
- Lydtrykknivå	dB(A)	83
- Usikkerhet K	dB	= 2,5
- Lydeffektnivå	dB(A)	94
- Usikkerhet K	dB	= 1
Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 50636-2-91
- Svingningssemisjisonsverdi \( a_h \)	\( m/s^2 \)	4
- Usikkerhet K	\( m/s^2 \)	= 1,5

Montering og drift

Ikke slå av og på igjen straks. Fjern gress som hefter på kuttehodet når du skifter ut kuttehodet. Det anbefales bruk av skjæreverktøy godkjent av Bosch. Ved annet skjæreverktøy kan skjæreresultatet avvike.

Vær ved bruk av kuttebladet oppmerksom på at det er fast montert ved hjelp av kuttebladmutteren. Vi anbefaler å legge inn pauser ved lengre kontinuerlig bruk.

Nummereringene henviser til bildene på illustrasjonssidene.

Mål for aktiviteten	Bilde	Side
Leveranseomfang	A	184
Montere vernetdeksen	B	185
Sammensetting av skaatet	C	185
Montering av trådspole og/TRAD	D	186
Montere kutteblad	E	187-188

Mål for aktiviteten	Bilde	Side
Montering av tilbakeslagssikringen/betjeningshenvisningen forhøyrehende	F	189
Montering av tilbakeslagssikringen/betjeningshenvisningen forvenstrehende	G	189
Montering av skulderstroppinenInnstilling av händtakets lengde	H	190
Tilkopling av skjeteledningen	I	190
Inn-/utkobling	J	191
Arbeidshenvisning	K	191
Rengjøring	L	192

Bruksområde	Skjæreverktøy
Fjerning av busker/kratt	Kutteblad
Klipping av unngplanter	Kutteblad
Skjærere tilbake/tynne ut	Trådspole
Fjerning av ugress	Trådspole/kutteblad
Klipping av høyt gress	Trådspole
Fjerning av brennesler	Trådspole/kutteblad

Feilsøking

Symptom	Mulig ørsak	Avhjelp
Produkt virker ikke	Nettspenningen finnes ikke	Sjekk og slå på.
	Stikkontakt er defekt	Bruk en annen stikkontakt.
	Skjøteledning er skadet	Sjekk ledningen og skifden ut,hvis den er skadet.
	Sikringen er utløst	Shift ut sikringen.
	Overlastvern har utløst	La produit et avkjøles og start på nytt.
Produktet går rykkvis	Skjøteledning er skadet	Sjekk ledningen og skifden ut,hvis den er skadet. Takontakt med Bosch kundeservice.
	Intern kabling i produits er defekt	Takontakt med Bosch kundeservice.
Produkt kutter ikke	Kutteblad/trød skadet	Shift ut kutteblad/trød (bru k alltid arbeidshansker).
Forsterkede vibrasjoner	Kutteblad skadet	Shift ut kutteblad (bru alltid arbeidshansker).
	Trød røket	Shift ut trød.
	Kuttehode tilsmusset	Rengjør kuttehodet og fjern tilsmussingene.
	Kuttebladmutter løs	Trekk til kuttebladmutter til med 20 Nm,pass på at kutteblad, løpeplate og trykkeplate er montert sentrert (bru alltid arbeidshansker).
	Kutteblad ikke korrekt montert	Løsne kuttebladet og monter det i midten. Legg merke til styreringene på kuttebladet for innretting i midten.
Dårlig kutfteresultat og gjenværende plantestumper	Gress for høyt,for tett	Gress før høyt: kutt i etapper. Gress for tett: arbeid med mindre skjærebredde ved hvver kutting.
	Kutteblad sløvt	Drei/skif ut kutteblad.
	Kutteblad tilstoppet	Sjekkprodukts underside og gjør den fri om nødvendig (bru alltid arbeidshansker).
	Kuttehode tilsmusset	Rengjør kuttehodet og fjern tilsmussingene.
Kuttebladmutter lar seg ikke øpne	Skadet gjenge på mutter eller aktel	Smør aktel for øgåre det lettere øpne.
Symptom	Muligårsak	Avhjelp
	Låsestift ikke plassert korrekt	Før inn låsestift på nytt og trykke denlettinn mens akselen dreies.
Kutteblad roterer ikke	Kutteblad tilstoppet	Sjekkproduktes underside og gjørden fri om nødvendig (bru k alltid arbeidshansker).
	Kuttebladmutter øs	Trekk til kuttebladmutter, pass på at kutteblad, lopeplate og trykkplate er montert sentrert (bru alltid arbeidshansker) (se bilde E).
	Gress for høyt, for tett	Gress før høyt: kutt i etapper. Gress for tett: arbeid medindre skjærebredde ved hvver kutting.
Dårlig kutteytelse	Beskyttelsesdeksel tilsmusset	Rengjør beskyttelsesdeksel innvendig.
	Kutteblad sløvt	Drei/skift ut kutteblad.
	Ingen tråd	Mate/TRAD.

Service og vedlikehold

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Bosch kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Produkter, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedrørende gamle elektriske og elektroniske apparater og tilpasningen til nasjonale lover, må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helserisiko på grunn av eventuelle farlige stoffer.
