Produkttype	Elektrisk gresstrimmer
Merke	BOSCH
Modell	ART 30 COMBITRIM
Referanse	3 600 H78 D..
Opptatt effekt	500 W
Tomgangshastighet	10 500 o/min
Klippediameter	30 cm
Standard klippetråd	Diameter 1,6 mm, lengde 8 m
Ekstra sterk klippetråd	Diameter 2,4 mm
Vekt (uten tilbehør)	3,2 kg
Beskyttelsesklasse	II (dobbel isolasjon)
Strømtilførselsspenning	230 V AC, 50 Hz
Trådmatings type	Pro-automatisk (tap & go)
Justerbart håndtak	Ja, justerbar i posisjon
Vinkeljustering av hodet	Ja, med pedal
Hjul	Ja, 2 hjul justerbar i høyde
Trebeskyttelsesbøyle	Ja
Beskyttelsesdeksel	Ja, med integrert kniv for å klippe tråden
Hovedfunksjoner	Gressklipping, ugressklipping, kantklipping
Vedlikehold og rengjøring	Regelmessig rengjøring av ventilasjonsåpninger og hus; bytt tråden hvis slitt; oppbevar på et tørt sted
Sikkerhet	Dobbel isolasjon, forbud mot bruk i regnvær, bruk av vernebriller og lukkede sko påkrevd, hold barn og dyr på avstand
Reservedeler og reparerbarhet	Originale Bosch-deler anbefales; reparasjoner hos en autorisert Bosch-service
Generell informasjon	Bruksanvisning tilgjengelig på flere språk; kundeservice i Frankrike, Belgia, Sveits

Ofte stilte spørsmål - ART 30 COMBITRIM BOSCH

Hvordan få klippetråden til å mates automatisk?

For å mate tråden, tapp kutterhodet mot bakken mens motoren går (ca. 3 kg trykk). Dette frigjør ca. 4 cm tråd per tapp. Hvis tråden er brukket, tapp to ganger for å få full lengde.

Hvordan justere vinkelen på kutterhodet?

Trykk pedalen 12 helt inn nær hodet, drei deretter stangen 6 til ønsket vinkel. Slipp pedalen for å låse posisjonen.

Hvilken type klippetråd skal brukes?

Bruk kun original Bosch klippetråd. Standard diameter er 1,6 mm, men du kan bruke ekstra sterk tråd på 2,4 mm for svært motstandsdyktig ugress.

Hvordan bytte trådspolen?

Koble fra apparatet. Drei spoledekselet 21 mot klokken for å fjerne det. Ta ut den tomme spolen, sett inn den nye spolen ved å føre tråden gjennom hullet 22, sett deretter dekselet på igjen ved å dreie med klokken til det klikker.

Hva gjør jeg hvis gresstrimmeren ikke fungerer?

Kontroller strømtilførselen: stikkontakt, skjøteledning, sikring. Hvis skjøteledningen er skadet, bytt den. Hvis problemet vedvarer, kontakt Bosch kundeservice.

Hvordan justere klippehøyden med hjulene?

Løsne vingemutteren 18, skyv hjulene 11 langs stangen opp eller ned til ønsket høyde, stram deretter mutteren.

Kan jeg bruke apparatet i regn?

Nei, det er forbudt å bruke gresstrimmeren i regnvær eller utsette apparatet for vann. Oppbevar det på et tørt sted.

Hvordan klippe kanter presist?

Bruk trebeskyttelsesbøylen 9 som guide. Still hjulene til 90° hvis montert, og senk kutterhodet maksimalt ved hjelp av pedalen for vertikal klipping.

Hva er effekten og vekten til ART 30 COMBITRIM?

Opptatt effekt er 500 W, og vekt uten tilbehør er 3,2 kg.

Hvor finner jeg reservedeler?

Originale Bosch reservedeler er tilgjengelige hos autoriserte forhandlere eller via www.bosch-pt.com. For bestilling, oppgi apparatets 10-sifrede referansenummer.

BRUKSANVISNING ART 30 COMBITRIM BOSCH

Foreskrevet anvendelse

For din egen sikkerhets skyld

Pass på! Slå av maskinen og trekk støpselet ut av stikkontakten før maskinen justeres, rengjøres eller hvis ledningen er skåret i stykker, beskadiget eller filteret er tett.

Sett beskyttelseskappen 10 fast på trimmerhodet 7.

Undersøk maskinen for synlige mangler med regelmessige mellomrom, for eksempel løse forbindelser og slitte eller beskadigede deler.

Montering av spole med ekstra sterk skjæretråd

Hold fast spoleplaten 23.

OBS! Les nøye gjennom de nedenstående anvisningene. Gjør deg kjent med betjeningselementene og korrekt bruk av gresstrimmeren. Ta godt vare på bruksanvisningen til senere bruk.

Slå av gresstrimmeren og trekk støpselet ut av stikkontakten før du utfører innstillinger eller rengjør gresstrimmeren, hvis ledningen har hopet seg opp eller hvis du lar gresstrimmeren stå uten oppsyn et øyeblikk. Hold ledningen unna skjæretråden.

Ikke bruk gresstrimmeren i regn eller la den stå utendørs i regn.

■ Bruk aldri gresstrimmeren med skadede deksler eller verneutstyr, eller hvis disse er fjernet. Før bruk må det kontrolleres om strømledningen eller skjøteledningen er skadet eller for gammel. Hvis ledningen skades ved bruk, må støpselet straks trekkes ut av stikkontakten. IKKE BERØR LEDNINGEN FØR STØPSELET ER TRUKKET UT AV STIKKONTAKTEN. Ikke bruk gresstrimmeren hvis ledningen er skadet eller slitt. Før bruk og etter et støt/slag må maskinen kontrolleres med hensyn til slitasje eller skader og eventuelt repareres. Ikke bruk gresstrimmeren barbeint eller med åpne sandaler, bruk alltid solide sko og lange bukser. Hold skjøteledningen unna skjærende deler.

La aldri barn eller personer som ikke kjenner anvisningene bruke gresstrimmeren. Nasjonale forskrifter innskrenker eventuelt brukerens alder. Oppbevar gresstrimmeren utilgjengelig for barn når den ikke brukes. ■ Bruk aldri gresstrimmeren når andre personer - særlig barn eller husdyr - oppholder seg i nærheten. ■ Brukeren er ansvarlig for uhell eller skader på andre personer eller deres eiendeler. ■ Vent til den roterende tråden er stanset helt før du berører den. Tråden fortsetter å rotere etter at motoren er slått av og kan forårsake skader. ■ Bruk kun gresstrimmeren i dagslys eller godt kunstig lys. ■ Bruk helst gresstrimmeren i vått gress. Slå av gresstrimmeren når den transporteres fra/til arbeidsstedet. Pass på at hender og føtter ikke er nær den roterende tråden før du slår på gresstrimmeren. Sørg for at hender og føtter ikke er i nærheten av den roterende tråden. ■ Bruk aldri tråder av metall i denne gresstrimmeren. ■ Gresstrimmeren skal vedlikeholdes med jevne mellomrom. La gresstrimmeren kun repareres av autoriserte serviceverksteder. Sørg alltid for at ventilasjonsspaltene er frie for gressrester. Vær forsiktig med kniven du bruker til å kappe tråden med. Når tråden er trukket inn, må gresstrimmeren alltid settes i sin normale arbeidsposisjon før den slås på. Slå av gresstrimmeren og trekk støpselet ut av stikkontakten:

• alltid når gresstrimmeren er uten oppsyn
• for utskifting av trådspolen
• når ledningen har hopet seg opp
• for rengjøring, aller når det utføres arbeider på gresstrimmeren. ■ Maskinen må oppbevares på et sikkert, tørt sted, utilgjengelig for barn. Ikke sett andre gjenstander på maskinen. ■ For sikkerhets skyld må slitte eller skadede deler skiftes ut. Sørg for at deler som monteres er fra Bosch.

Tekniske data

Gressstrimmer		ART 23 COMBITRIM/ ART 2300 COMBITRIM	ART 26 COMBITRIM/ ART 2600 COMBITRIM	ART 30 COMBITRIM/ ART 3000 COMBITRIM
Bestillingsnummer		3 600 H78 B..	3 600 H78 C..	3 600 H78 D..
Opptatt effekt	[W]	400	450	500
Tomgangsturtall	[mi:n-1]	12 500	11 500	10 500
Trådmating		Pro-trykk-automatikk	Pro-trykk-automatikk	Pro-trykk-automatikk
Justébart händtak		●	●	●
Skråstilling for trimmerhode/Innstil-ling for Å trimme kan-ter		●	●	●
Trimmetråd	[mm]	Ø 1,6	Ø 1,6	Ø 1,6
Skjærediameter	[cm]	23	26	30
Trådspolenskapasitet	[m]	8	8	8
Ekstra kraftig trimmetråd	[mm]	Ø 2,4	Ø 2,4	Ø 2,4
Vekt (uten ekstrautstyr)	[kg]	2,7	3,0	3,2
Beskyttelsesklasse		☐ / II	☐ / II	☐ / II
Seriennummer	Se serienummeret 16 (typeskiltet) på maskinen.

Formålsmessig bruk

Maskinen er beregnet til klipping av gress og ugress under busker og i skråninger og i kanter, der man ikke kommer godt til med en gressklipper.

Denne håndboken inneholder anvisninger om korrekt montering og sikker bruk av produkter. Det er viktig at du leser disse anvisningene nøye.

Dette inngår i leveransen

Ta gresstrimmeren forsiktig ut av emballasjen, kontroller om de nedenstående delene er fullstendige:

• Trimmer
• Vernedeksel
• Justerbart håndtak (montert) Hjul (bare ART 30/3000 COMBITRIM) Tre-vernebøyle (bare ART 30/3000 COMBITRIM)
• Ekstra kraftig trimmetråd
• Bruksanvisning

**forskjellig fra land til land

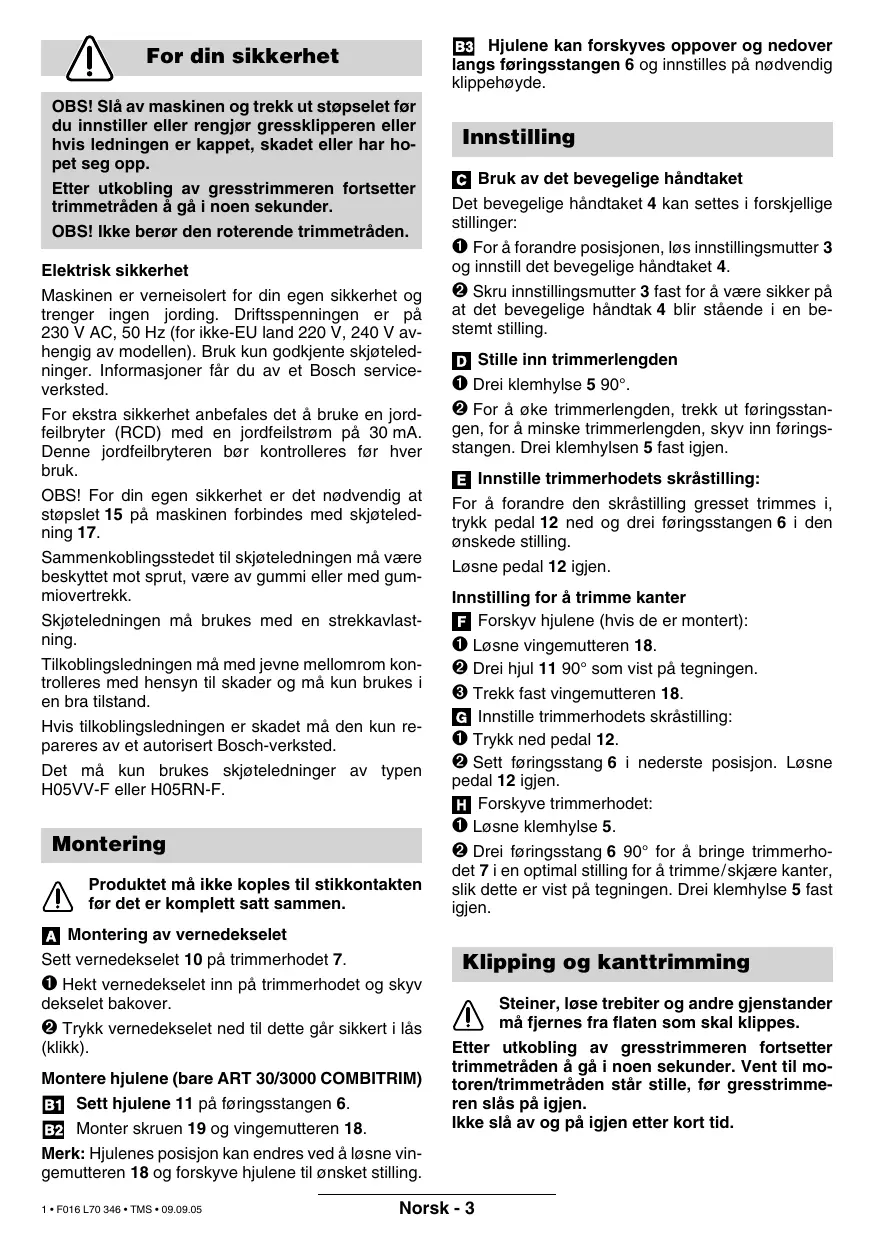

OBS! Slå av maskinen og trekk ut støpselet før du innstiller eller rengjør gressklipperen. Hvis ledningen er kappet, skadet eller har hopet seg opp.

Etter utkobling av gresstrimmeren fortsetter trimmetråden å gå i noen sekunder.

Maskinen er vernisolert for din egen sikkerhet og trenger ingen jording. Driftsspenningen er på 230 V AC, 50 Hz (for ikke-EU land 220 V, 240 V avhengig av modellen). Bruk kun godkjente skjøteledninger. Informasjoner får du av et Bosch serviceverksted.

For ekstra sikkerhet anbefales det å bruke en jordfeilbryter (RCD) med en jordfeilstrøm på 30 mA. Denne jordfeilbryteren bør kontrolleres før hver bruk.

OBS! For din egen sikkerhet er det nødvendig at støpselet 15 på maskinen forbindes med skjøteledning 17.

Sammenkoblingsstedet til skjøteledningen må være beskyttet mot sprut, være av gummi eller med gummiovertrekk.

Skjøteledningen må brukes med en strekkavlastning.

Tilkoblingsledningen må med jevne mellomrom kontrolleres med hensyn til skader og må kun brukes i en bra tilstand.

Hvis tilkoblingsledningen er skadet må den kun repareres av et autorisert Bosch-verksted.

A Montering av vernedekselet

Sett vernedekselet 10 på trimmerhodet 7.

Hekt vernedekselet inn på trimmerhodet og skyv dekselet bakover. Trykk vernedekselet ned til dette går sikkert i lås (klikk).

Montere hjulene (bare ART 30/3000 COMBITRIM)

31 Sett hjulene 11 på føringsstangen 6. 32 Monter skruen 19 og vingemutteren 18.

Merk: Hjulenes posisjon kan endres ved å løsne vingemutteren 18 og forskyve hjulene til ønsket stilling.

E Hjulene kan forskyves oppover og nedover langs føringsstangen 6 og innstilles på nødvendig klippehøyde.

Innstilling

C Bruk av det bevegelige håndtaket

Det bevegelige håndtaket 4 kan settes i forskjellige stillinger:

For å forandre posisjonen, løsne innstillingsmutteren 3 og innstill det bevegelige håndtaket 4. 2 Skru innstillingsmutteren 3 fast for å være sikker på at det bevegelige håndtaket 4 blir stående i en bestemt stilling.

D Stille inn trimmerlengden

Drei klemhylsen 90° for å øke trimmerlengden, trekk ut føringsstangen, for å minske trimmerlengden, skyv inn føringsstangen. Drei klemhylsen 5 fast igjen.

E Innstille trimmerhodets skråstilling:

For å forandre den skråstillingen gresset trimmes i, trykk pedal 12 ned og drei føringsstangen 6 i den ønskede stillingen.

Løsne pedal 12 igjen.

Innstilling for å trimme kanter

F Forskyv hjulene (hvis de er montert): Løsne vingemutteren 18. Drei hjul 11 90° som vist på tegningen. Trekk fast vingemutteren 18. G Innstille trimmerhodets skråstilling: Trykk ned pedal 12. 2 Sett føringsstang 6 i nederste posisjon. Løsne pedal 12 igjen. H Forskyve trimmerhodet: 1 Løsne klemhylse 5. Drei føringsstang 6 90° for å bringe trimmerhodet 7 i en optimal stilling for å trimme/skjære kanter, slik dette er vist på tegningen. Drei klemhylse 5 fast igjen.

Klipping og kanttrimming

Steiner, løse trebiter og andre gjenstander må fjernes fra flaten som skal klippes.

Etter utkobling av gresstrimmeren fortsetter trimmetråden å gå i noen sekunder. Vent til motoren/trimmertråden står stille, før gresstrimmeren slås på igjen.

Ikke slå av og på igjen etter kort tid.

Inn- og utkobling

Trykk bryter 1 og hold den trykt inn. For å slå av, slippes bryter 1.

Klippe gress

Beveg gresstrimmeren mot venstre og høyre og hold den samtidig i tilstrekkelig avstand fra kroppen.

Gresstrimmeren kan klippe gress effektivt opp til en høyde på 15 cm. Høyere gress må klippes trinnvis.

Ta hjulene av før du trimmer langt gress (bare ART 30/3000 COMBITRIM).

Trimme meget langt gress/ugress

Benytt tre-vernebøyen 9 som styringshjelp (bare ART 30/3000 COMBITRIM - kan fås som ekstrautstyr til ART 23/26/2300/2600 COMBITRIM).

Klipping rundt trær og busker

Klipp forsiktig rundt trær og busker, slik at de ikke berøres av tråden.

Trykk den startede gresstrimmeren mot bakken på en fast overflate og slipp den igjen. (nødvendig trykk ca. 3 kg). Slik frigir utløseren 20 klippetråden. Trådspolen frigir ca. 4 cm tråd ved hver betjening.

Når tråden er helt brukt, må det trykkes to ganger, for å få en full skjærediameter.

Når tråden overskrider den maksimale skjærediameteren, kappes den av kniven 24 som er integrert i vernedekselet 10.

Vedlikehold

Før alle arbeider utføres på gresstrimmeren, må støpselet trekkes ut av stikkontakten.

Merk: Utfør følgende servicearbeider med jevne mellomrom for å sikre en lang og pålitelig bruk.

Kontroller at deksler og verneinnretninger ikke er skadet og er korrekt plassert. Utfør eventuelle vedlikeholds- eller reparasjonsarbeider før gressklipperen tas i bruk.

Skulle gresstrimmeren svikte til tross for omhyggelige produksjons- og kontrollmetoder, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du absolutt oppgi maskinens 10-sifrede bestillingsnummer.

Vedlikehold av spolen

Før alle arbeider utføres på gresstrimmeren, må støpselet trekkes ut av stikkontakten.

Trekk ca. 9 cm tråd ut av spolen.

Sett spolen med spoledekselet 21 riktig på spoleplaten (bajonett), trykk på og drei deretter mot høyre frem til anslaget.

Hvis den ekstra kraftige trimmetråden slites, ta spolen av som beskrevet ovenfor og sett reserve-trimmetråd 13 inn i spolen, som vist på tegningen.

Flere ekstra kraftige trimmetråder som reserve kan oppbevares i maskinen som vist i hovedtegningen.

Ta av spolen 25, som beskrevet ovenfor.

Trykk holderingen 27 sammen, skyv fremover og ta den av over den mindre spolediameteren.

Kutt ca. 8 m tråd av fra påfyllingsrullen. Trykk en ende inn i sporet på spolen, slik at det peker ca. 4 mm ut.

Rull tråden stramt opp i ordentlige lag i pilens retning.

Sett inn spolen, som beskrevet ovenfor.

Merk: Bruk kun Bosch-reservetråd. Denne spesialutviklingen har bedre skjære- og fettegenskaper. Andre skjæretråder fører til dårligere skjærevirkning.

Etter trimming/oppbevaring

Før alle arbeider utføres på gresstrimmeren, må støpselet trekkes ut av stikkontakten.

Rengjør de ytre delene på gresstrimmeren grundig med en myk børste og en klut. Ikke bruk vann eller løse- og poleringsmidler. Fjern samtlige gressrester og partikler, særlig fra ventilasjonsspaltene 8.

Legg gresstrimmeren på siden og rengjør vernedekselet 10 på innsiden. Kompakte gressrester fjernes med en tre- eller plastbit.

Heng ledningen opp på den integrerte ledningskroken. Du må IKKE vikle tilkoblings- og skjøteledningen sammen rundt ledningskroken og vernedekselet. Hvis ledningen berører kniven, kan den skades. Heng ledningen KUN opp på den integrerte ledningskroken.

Feilsøking

OBS! Før feilsøkingen utføres, må maskinen slås av og støpselet trekkes ut.

Symptomer	Mulig ørsak	Utbedring
Gresstrimmeren går ikke	Nettspanning manglerStikkontakten er defektSkjøteledningen er skadetSikringen er utløst	Kontrollér og slå påBruk en annen stikkkontaktiKontrollér kabelen, skift eventuelt utShift ut sikringen
Gresstrimmeren går rykk-vis	Skjøteledningen er skadetInterne ledninger i gressklipperen erdefekt	Kontrollér kabelen, skift eventuelt utHenvend deg til kundeserviceHenvend deg til kundeservice
Gresstrimmeren er over-belastet	Gresset er forøyt	Klipp trinnvis
Gresstrimmeren klipper økke	Tråden er for kort/revnet	Manuell/automatisch innmating avråden
Tråden etterføres økke	Tom spoleTråden har hopet seg opp i spolen	Kontrollér spolenTråden vikles opp på nytt, omødven-dig
Tråden fortsetter ø revne	Tråden har hopet seg opp i spolenTrimmeren brukes økke korrekt.	Tråden vikles opp på nytt, omødven-digKlipp kun med spissen påråden, unngå ä berøre stein, vegger og andre feste gjenstander. Trådenmöllerres med jejve n demolrom, slick at hele skjærebredden kan utnyttes.

Deponering

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Elektroverktøy må ikke kastes i vanlig søppel!

Jf. det europeiske direktivet 2002/96/EF vedrørende gamle elektriske og elektroniske apparater og tilpasningen til nasjonale lover, må gammelt

elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Kundeservice

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Kundekonsulent. [phone]

Fax [phone]

Samsvarserklæring

Måleverdier funnet i samsvar med 2000/14/EF (1,60 m høyde, 1,0 m avstand) og EN 28 662.

Det typiske A-bedømte støynivået for maskinen er: Lydtrykknivå: 84 dB (A). Lydstyrkenivå: 95 dB (A)

Den typiske hånd-arm-vibrasjonen er lavere enn 2,5m / s²

Vi overtar ansvaret for at dette produktet er i overensstemmelse med følgende standarder eller standard-dokumenter: EN 786, EN 60 335 i samsvar med bestemmelsene i direktivene 89/336/EØF, 98/37/EF, 2000/14/EF.

2000/14/EF: Den garanterte lydstyrken LWA er lavere enn 96 dB (A). Bedømmelsesmetode for samsvar se vedlegg VI.

Angitt kontrollsted: SRL, Sudbury, England

Angitt kontrollinstans-identifikasjonsnummer: 1088

Leinfelden, 01.12.2004.

Dr. Egbert Schneider

Rett til endringer forbeholdt
