BRUKSANVISNING ART 30 COMBITRIM BOSCH

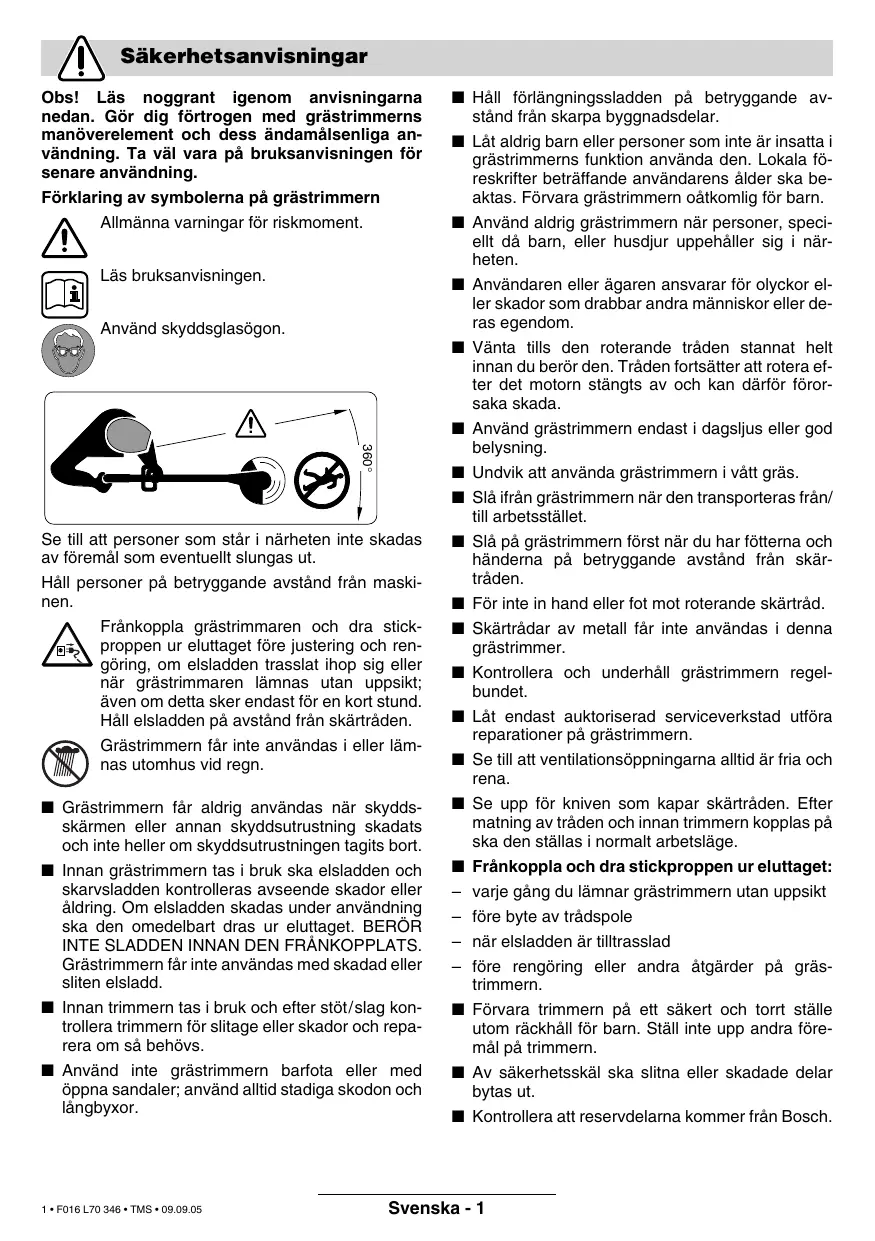

Obs! Läs noggrant igenom anvisningarna nedan. Gör dig förtrogen med grästrimmerns manövrelement och dess ändamålsenliga användning. Ta väl vara på bruksanvisningen för senare användning.
Förklaring av symbolerna på grästrimmern
Allmänna varningar för riskmoment.
Läs bruksanvisningen.
Använd skyddsglasögon.
Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.
Håll personer på betryggande avstånd från maskinen.
Frånkoppla grästrimmern och dra stickproppen ur eluttaget före justering och rengöring, om elsladden trasslat ihop sig eller när grästrimmern lämnas utan uppsikt; även om detta sker endast för en kort stund. Håll elsladden på avstånd från skärtråden.
Grästrimmern får inte användas i eller lämnas utomhus vid regn.
Grästrimmern får aldrig användas när skyddsskärmen eller annan skyddsutrustning skadats och inte heller om skyddsutrustningen tagits bort. Innan grästrimmern tas i bruk ska elsladden och skarvsladden kontrolleras avseende skador eller åldring. Om elsladden skadas under användning ska den omedelbart dras ur eluttaget. BERÖR INTE SLADDEN INNAN DEN FRÅNKOPPLATS. Grästrimmern får inte användas med skadad eller sliten elsladd. Innan trimmern tas i bruk och efter stöt/slag kontrollera trimmern för slitage eller skador och reparera om så behövs. Använd inte grästrimmern barfota eller med öppna sandaler; använd alltid stadiga skodon och långbyxor.
Håll förlängningssladden på betryggande avstånd från skarpa byggnadskanter.
Låt aldrig barn eller personer som inte är insatta i grästrimmerns funktion använda den. Lokala föreskrifter beträffande användarens ålder ska beaktas. Förvara grästrimmern oåtkomlig för barn.
Använd aldrig grästrimmern när personer, speciellt barn, eller husdjur uppehåller sig i närheten.
Användaren eller ägaren ansvarar för olyckor eller skador som drabbar andra människor eller deras egendom.
Vänta tills den roterande tråden stannat helt innan du rör den. Tråden fortsätter att rotera efter att motorn stängts av och kan därför förorsaka skada.
Använd grästrimmern endast i dagsljus eller god belysning.
Undvik att använda grästrimmern i vått gräs.
Slå ifrån grästrimmern när den transporteras från/till arbetsstället.
Slå på grästrimmern först när du har fötterna och händerna på betryggande avstånd från skärtråden.
För inte in hand eller fot mot roterande skärtråd.
Skärtrådar av metall får inte användas i denna grästrimmer.
■ Kontrollera och underhåll grästrimmern regelbundet.
Låt endast auktoriserad serviceverkstad utföra reparationer på grästrimmern.
Se till att ventilationsöppningarna alltid är fria och rena.
Se upp för kniven som kapar skärtråden. Efter matning av tråden och innan trimmern kopplas på ska den ställas i normalt arbetsläge.
Koppla ifrån och dra stickproppen ur eluttaget:
- varje gång du lämnar grästrimmern utan uppsikt - före byte av trådspole
- när elsladden är tilltrasslad - före rengöring eller andra åtgärder på grästrimmern. Förvara trimmern på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trimmern.
- Av säkerhetsskäl ska slitna eller skadade delar bytas ut. ■ Kontrollera att reservdelarna kommer från Bosch.
Tekniska data
| Grästrimmer | | ART 23 COMBITRIM/ ART 2300 COMBITRIM | ART 26 COMBITRIM/ ART 2600 COMBITRIM | ART 30 COMBITRIM/ ART 3000 COMBITRIM |
| Artikelnummer | | 3 600 H78 B.. | 3 600 H78 C.. | 3 600 H78 D.. |
| Märkeffekt | [W] | 400 | 450 | 500 |
| Tomgångsvarvital | [r/min] | 12 500 | 11 500 | 10 500 |
| Trådmating | | Pro-halvautomatisk | Pro-halvautomatisk | Pro-halvautomatisk |
| Handtag, justerbart | | ● | ● | ● |
| Trimhuvudets vinkelinställning/inställning für kant-rimning | | ● | ● | ● |
| Skärtråd | [mm] | Ø 1,6 | Ø 1,6 | Ø 1,6 |
| Klippdiameter | [cm] | 23 | 26 | 30 |
| Trådspolenskapacitet | [m] | 8 | 8 | 8 |
| Extrastark skärtråd | [mm] | Ø 2,4 | Ø 2,4 | Ø 2,4 |
| Vikt (utan extra tillbehör) | [kg] | 2,7 | 3,0 | 3,2 |
| Skyddsklass | | ☐ / II | ☐ / II | ☐ / II |
| Seriennummer | Se serienummern 16 (typskylt) på maskinen. |
Ändamålsenlig användning
Grästrimmern är avsedd för trimning av gräs och ogräs under buskar samt på slänter och vid kanter som inte kan nås med gräsklipparen.
Grästrimmern kan användas vid en omgivningstemperatur mellan 0°C och 40°C.
Inledning
Denna instruktionsbok lämnar anvisningar för korrekt montering och säker användning av din grästrimmer. Det är viktigt att du noggrant läser igenom anvisningarna.
Leveransen omfattar
Ta försiktigt ut grästrimmern ur förpackningen och kontrollera att följande delar finns med:
- Trimmer Skyddsskärm
- Justerbart handtag (monterat) Hjul (endast ART 30/3000 COMBITRIM) Distansbygel
(endast ART 30/3000 COMBITRIM)
- Extrastark skärtråd
- Bruksanvisning
Saknas delar eller är de skadade ta genast kontakt med din återförsäljare.
Maskinens komponenter
1 Strömställare Till/Från 2 Handtag 3 Handtagsskruv 4 Justerbart handtag 5 Klamhylsa 6 Rör 7 Trimmerhuvud 8 Ventilationsöppningar 9 Distansbygel (endast ART 30/3000 COMBITRIM)
10 Skyddsskärm 11 Hjul (endast ART 30/3000 COMBITRIM) 12 Fotpedal för trimmerhuvudets vinkelinställning 13 Extrastark skärtråd 14 Spole med extrastark skärtråd 15 Stickpropp** 16 Serienummer
**krav i vissa länder
I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!
Obs! Koppla från gräsklipparen och dra stickproppen ur eluttaget före justering och rengöring. Om elsladden har kapats, skadats eller trasslat ihop sig.
På avståndsgästrimmer fortsätter skärtråden att rotera några sekunder.
Varning - rör inte den roterande skärtråden.
Säkert elsystem
Din maskin är skyddsisolerad och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke-EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända förlängningssladdar. Ytterligare information kan du få hos närmaste Bosch service-station.
För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max. 30 mA. Denna FI-brytare ska kontrolleras före varje användning.
OBS!: För din säkerhet är det nödvändigt att stickproppen 15 på maskinen förbinds med förlängningskabeln 17.
Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkat av gummi eller försett med gummioverdrag.
För skarvsladden ska dragavlastning användas.
Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är i gott skick.
Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad.
Som skarvsladd får endast kvalitet H05VV-F eller H05RN-F användas.
Montage
Anslut inte grästrimmern till eluttaget innan den är fullständigt monterad.
A Montering av skyddsskärm
Lägg upp skyddshuven 10 på trimmerhuvudet 7.
Haka fast skyddshuven på trimmerhuvudet och skjut huven bakåt. Tryck skyddshuven nedåt tills den låser i läget (klick).
Montering av hjul
(endast ART 30/3000 COMBITRIM)
B1 Lägg upp hjulen 11 på styrstången 6. E2 Sätt in skruven 19 och vingmuttern 18.
Anvisning: Genom att lossa vingmuttern 18 kan hjulens läge förändras och förskjutas till önskat läge.
E8 Hjulen kan skjutas uppåt eller nedåt på styrstången 6 och ställas in på erforderlig skärhöjd.
Inställning
Så här justeras det ställbara handtaget
Handtaget 4 kan ställas in i olika lägen:
För ändring av läget lossa handtagsskruven 3 och justera det ställbara handtaget 4. Dra fast handtagsskruven 3 för att låsa det ställbara handtaget 4 i inställt läge.
D Inställning av trimhöjd
Vrid klämhylsan 5 90°. Styrstången blir längre när den dras ut och kortare när den skjuts in. Dra åter fast klämhylsan 5.
E Inställning av trimhuvudets vinkel:
För ändring av trimvinkeln tryck ned fotpedalen 12 och vrid styrstången 6 till önskat läge.
Släpp fotpedalen 12.
Inställning för kanttrimning
F Förskjutning av hjulen (om monterade): Lossa vingmuttern 18. Vrid hjulen 11 enligt bild 90°. Dra fast vingmuttern 18. G Inställning av trimhuvudets vinkel:
Tryck ned fotpedalen 12. 2 Skjut styrstången 6 till lägsta läget. Släpp åter fotpedalen 12. H Förskjutning av trimhuvud:
1 Lossa klämhylsan 5. Vrid styrstången 6 enligt bild 90° för inställning av trimhuvudet 7 för klippning/kanttrimning. Dra åter fast klämhylsan 5.
Klippning och kanttrimning
Plocka bort stenar, träbitar och andra föremål från stället som ska trimmas.
Efter urkoppling av grästrimmern fortsätter skärtråden att rotera några sekunder. Vänta tills motorn/skärtråden stannat helt innan trimmern återinkopplas.
Undvik att koppla in och ur med kort intervall.
In- och urkoppling
Tryck ned strömställaren 1 och håll den nedtryckt. För urkoppling släpp strömställaren 1.
Gräsklippning
Förflytta grästrimmern åt vänster och höger samt håll därvid trimmern på betryggande avstånd från kroppen.
Grästrimmern kan effektivt klippa gräs till en längd på 15 cm. Längre gräs måste klippas i flera steg.
För klippning av högt gräs ska hjulen tas bort (endast ART 30/3000 COMBITRIM).
Klippning av högt gräs/ogras
Grästrimmern är försedd med en extrastark skärtråd; monteringen beskrivs i avsnittet "Spolens skötsel".
Vid mycket höga, kraftiga växter ökar den extrastarka skärtråden arbetseffekten och ger bättre resultat.
Kanttrimning
För grästrimmern längs gräskanterna. För att undvika snabbt slitage av tråden, undvik kontakt med hårda ytor eller murar.
Använd distansskyddsbygeln 9 som styrhjälp (endast ART 30/3000 COMBITRIM - finns att få som tillbehör för ART 23/26/2300/2600 COMBITRIM).
Klippning kring träd och buskar
Klipp försiktigt kring träd och buskar och se till att tråden inte kommer i kontakt med dem.
Träd och buskar kan dö om barken skadas.
För att underlätta styrningen använd det justerbara handtaget och distanskyddsbygeln 9 (endast ART 30/3000 COMBITRIM - finns att få som tillbehör för ART 23/26/2300/2600 COMBITRIM).
Trådens matning
Den roterande tråden slits och kan sedan brista. Detta märks av att motorn går utan belastning och att gräset inte klipps.
Tryck den påkopplade grästrimmern mot marken eller en stadig yta och lyft upp igen. (Det krävs ett anliggningstryck på ca 3 kg). Kopplingen 20 friger nu skärtråden. Vid varje tryckning matar trådspolen fram ca 4 cm tråd.
Har tråden brustit fullständigt, tryck två gånger för att uppnå max klippdiameter.
När tråden överskrider max klippdiameter kapas den av kniven 24 som är inbyggd i skyddsskärmen 10.
Underhåll
Innan arbeten utförs på trimmern ska stickproppen dras ur eluttaget.
OBS: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs.
Undersök högtryckstvätten regelbundet avseende defekter som t.ex. lös infästning och slitna eller skadade komponenter.
Kontrollera att täckkåpor och skyddsanordningar är felfria och korrekt monterade. Eventuellt nödvändiga servicearbeten och reparationer ska utföras innan maskinen tas i bruk.
Om i grästrimmern trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch-elverktyg.
Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken.
Spolens skötsel
Innan arbetet utförs på trimmern ska stickproppen dras ur eluttaget.
Byte av trådspole
Håll fast spolplattan 23.
Vrid spolskyddet 21 moturs och ta bort det.
Ta bort tomma spolen 25 ur spolskyddet.
Trä tråden på den nya/påfyllda spolen genom hålet 22 och placera spolen i spolskyddet 21.
Dra ut ca. 9 cm tråd ur spolen.
Placera spolen med spolskyddet 21 i korrekt läge på spelplattan (bajonett), tryck ned och vrid sedan åt höger mot stopp.
Vrid spolskyddet 21 moturs och ta bort det.
Lägg upp spolen med den extrastarka skärtråden 14 i rätt läge på spelplattan (bajonettlås), tryck ned och vrid fast den medurs (klick).
Om den extrastarka skärtråden brister, ta bort spolen enligt beskrivning ovan och sätt in reservskärtråden 13 i spolen, enligt bild.
Reservskärtrådar kan hängas upp på trimmern som huvudbilden visar.
N Påfyllning av tråd
Ta bort spolen 25 enligt beskrivning ovan.
Tryck ihop hållarringen 27, skjut framåt och ta bort den över spolens mindre diameter.
Kapa ca. 8 m tråd från påfyllningsrullen. Tryck in ena ändan i spolens skåra så att ungefär 4 mm sticker över.
Linda upp tråden stadigt och i ordentliga skikt i pilriktningen.
Trä in trådens ända från insidan genom spåret 26 i hållarringen 27.
Håll tråden stram och skjut upp hållarringen 27 över spolens mindre diameter.
Sätt spolen på plats enligt beskrivningen ovan.
Anvisning: Använd endast reservskärtråd från Bosch. Den för ändamålet utvecklade specialtråden har ypperliga skär- och matningsegenskaper. Skärtrådar av annat fabrikat når inte samma arbetseffekt.
Innan arbeten utförs på trimmern ska stickproppen dras ur eluttaget.
Rengör grästrimmern noggrant utvändigt med en mjuk borste och en trasa. Använd inte vatten och inte heller lösnings- eller polermedel. Avlägsna alla gräsrester och partiklar, speciellt noggrant från ventilationsöppningarna 8.
Lägg grästrimmern att ligga på sidan och rengör skyddsskärmen 10 på insidan. Avlägsna ihoppressat gräs med en trä- eller plastbit.
Häng upp kabeln på kabelhaken. Nät sladden och förlängningssladden får INTE lindas kring kabelhaken och skyddshuven. Kabeln kan skadas om den berör skärkniven. Häng upp kabeln ENDAST på kabelhaken.
Felsökning
Tabellen nedan anger felsymptom och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad.
Obs! Koppla från maskinen och dra ut stickproppen innan felsökningen påbörjas.
| Symptom | Möjliga orsaker | Ätgård |
| Trimmern startar inte | Nätspänning saknasNätuttaget defektSkarvsladden skadadSäkringen har lõst ut | Kontrolera och slå tillAnvänd ett annat eluttagKontrolera sladden och byt vid behovByt ut säkringen |
| Trimmern går med av-brott | Skarvsladden skadadInterna ledninger i maskinen defekta | Kontrolera sladden och byt vid behovUppsok kundtjänstenUppsok kundtjänsten |
| Trimmern har overbelastats | Gräset År für högt | Klipp i steg |
| Trimmern klipper inte | Tråden För kört/brustit | Mata tråden manuell/tautomatisch |
| Skärtråden matas intefram | Spolen tomTråden fellindad i speløn | Kontrolera spolenVid behov, upprepa lindningen |
| Skärtråden brister fortararende | Tråden fellindad i spelønTrimmern används inte på rätt sätt. | Vid behov, upprepa lindningenKlipp endast med skärtrådens spets, undvikkontakt med stenar, vöggar el-ler andra härda foremål. Mata regel-bundet fram tråden För att uppnå full trimbredd. |
Avfallshantering
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Endast för EU-länder:
Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifieringar till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.
Kundtjänst
En sprängskiss och information om reservdelar lämnas under: www.bosch-pt.com
+46(0)20414455
Fax +46 (0)11 18 76 91
Försäkran om överensstämmelse
Mätvärdena har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1,0 m avstånd) och EN 28 662.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 84 dB (A); ljudeffektnivå 95 dB (A).
Vibration i hand/arm är lägre än 2,5 m/s².
Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 786, EN 60 335 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.
2000/14/EG: Garanterad ljudeffektnivå LWA är lägre än 96 dB (A). Beräkningsmetod för konformitet enligt bilaga VI.
Nämnd provningsanstalt: SRL, Sudbury England. Nämnda provningsanstaltens identifikationsnummer: 1088
Leinfelden, 01.12.2004.
Dr. Egbert Schneider
