KÄYTTÖOHJE ART 30 COMBITRIM BOSCH

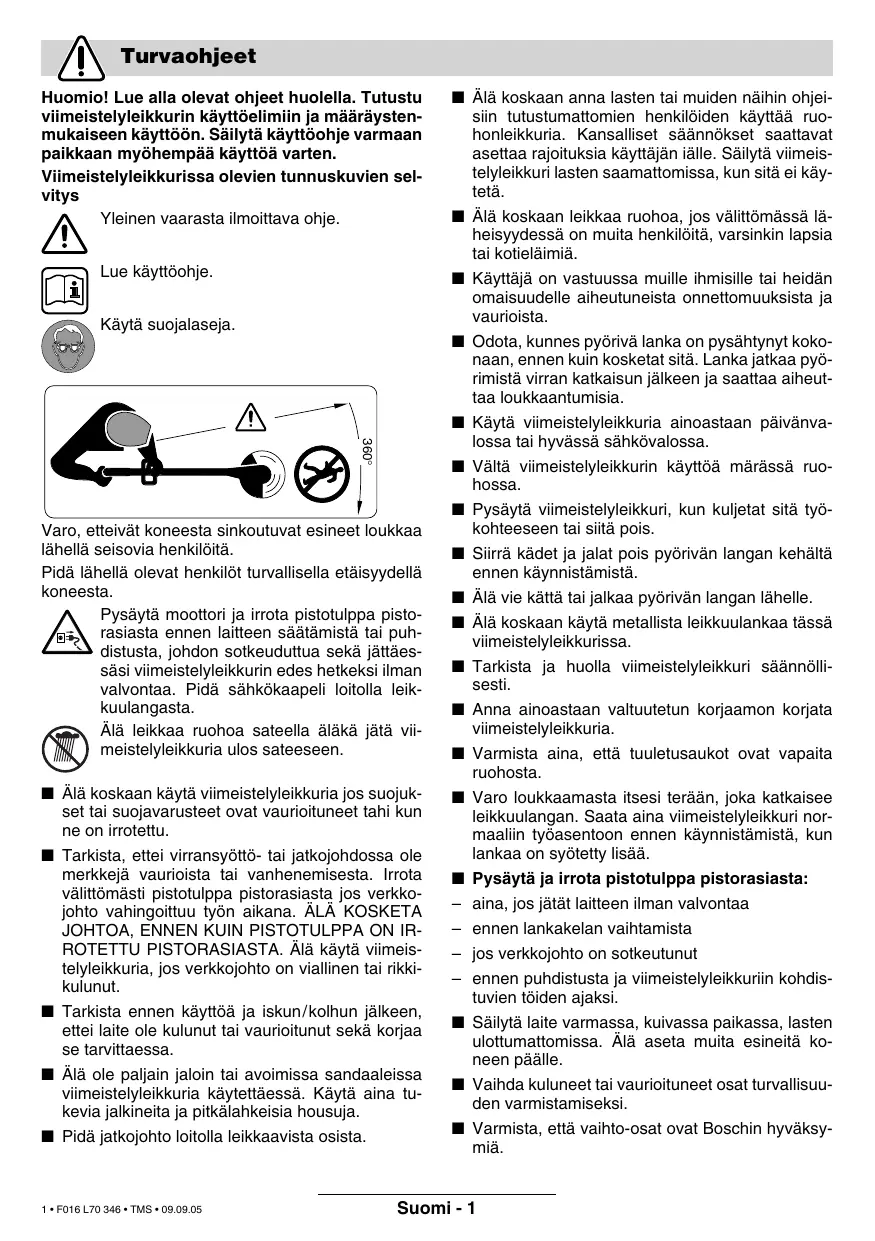

Dr. Eckerhard Strötgen Head of Product Certification Norsk - 6 Turvaohjeet Huomio! Lue alla olevat ohjeet huolella. Tutustu viimeistelyleikkurin käyttöelimiin ja määräystenmukaiseen käyttöön. Säilytä käyttöohje varmaan paikkaan myöhempää käyttöä varten. Viimeistelyleikkurissa olevien tunnuskuvien selvitys Yleinen vaarasta ilmoittava ohje. Lue käyttöohje. Käytä suojalaseja. 360° Varo, etteivät koneesta sinkoutuvat esineet loukkaa lähellä seisovia henkilöitä. Pidä lähellä olevat henkilöt turvallisella etäisyydellä koneesta. Pysäytä moottori ja irrota pistotulppa pistorasiasta ennen laitteen säätämistä tai puhdistusta, johdon sotkeuduttua sekä jättäessäsi viimeistelyleikkurin edes hetkeksi ilman valvontaa. Pidä sähkökaapeli loitolla leikkuulangasta. Älä leikkaa ruohoa sateella äläkä jätä viimeistelyleikkuria ulos sateeseen. ■ Älä koskaan käytä viimeistelyleikkuria jos suojukset tai suojavarusteet ovat vaurioituneet tahi kun ne on irrotettu. ■ Tarkista, ettei virransyöttö- tai jatkojohdossa ole merkkejä vaurioista tai vanhenemisesta. Irrota välittömästi pistotulppa pistorasiasta jos verkkojohto vahingoittuu työn aikana. ÄLÄ KOSKETA JOHTOA, ENNEN KUIN PISTOTULPPA ON IRROTETTU PISTORASIASTA. Älä käytä viimeistelyleikkuria, jos verkkojohto on viallinen tai rikkikulunut. ■ Tarkista ennen käyttöä ja iskun/kolhun jälkeen, ettei laite ole kulunut tai vaurioitunut sekä korjaa se tarvittaessa. ■ Älä ole paljain jaloin tai avoimissa sandaaleissa viimeistelyleikkuria käytettäessä. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja. ■ Pidä jatkojohto loitolla leikkaavista osista.

1 • F016 L70 346 • TMS • 09.09.05

■ Älä koskaan anna lasten tai muiden näihin ohjeisiin tutustumattomien henkilöiden käyttää ruohonleikkuria. Kansalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Säilytä viimeistelyleikkuri lasten saamattomissa, kun sitä ei käytetä. ■ Älä koskaan leikkaa ruohoa, jos välittömässä läheisyydessä on muita henkilöitä, varsinkin lapsia tai kotieläimiä. ■ Käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelle aiheutuneista onnettomuuksista ja vaurioista. ■ Odota, kunnes pyörivä lanka on pysähtynyt kokonaan, ennen kuin kosketat sitä. Lanka jatkaa pyörimistä virran katkaisun jälkeen ja saattaa aiheuttaa loukkaantumisia. ■ Käytä viimeistelyleikkuria ainoastaan päivänvalossa tai hyvässä sähkövalossa. ■ Vältä viimeistelyleikkurin käyttöä märässä ruohossa. ■ Pysäytä viimeistelyleikkuri, kun kuljetat sitä työkohteeseen tai siitä pois. ■ Siirrä kädet ja jalat pois pyörivän langan kehältä ennen käynnistämistä. ■ Älä vie kättä tai jalkaa pyörivän langan lähelle. ■ Älä koskaan käytä metallista leikkuulankaa tässä viimeistelyleikkurissa. ■ Tarkista ja huolla viimeistelyleikkuri säännöllisesti. ■ Anna ainoastaan valtuutetun korjaamon korjata viimeistelyleikkuria. ■ Varmista aina, että tuuletusaukot ovat vapaita ruohosta. ■ Varo loukkaamasta itsesi terään, joka katkaisee leikkuulangan. Saata aina viimeistelyleikkuri normaaliin työasentoon ennen käynnistämistä, kun lankaa on syötetty lisää. ■ Pysäytä ja irrota pistotulppa pistorasiasta: – aina, jos jätät laitteen ilman valvontaa – ennen lankakelan vaihtamista – jos verkkojohto on sotkeutunut – ennen puhdistusta ja viimeistelyleikkuriin kohdistuvien töiden ajaksi. ■ Säilytä laite varmassa, kuivassa paikassa, lasten ulottumattomissa. Älä aseta muita esineitä koneen päälle. ■ Vaihda kuluneet tai vaurioituneet osat turvallisuuden varmistamiseksi. ■ Varmista, että vaihto-osat ovat Boschin hyväksymiä. Suomi - 1 Tekniset tiedot Viimeistelyleikkuri ART 23 COMBITRIM/ ART 2300 COMBITRIM 3 600 H78 B..

ART 26 COMBITRIM/ ART 2600 COMBITRIM 3 600 H78 C..

Tilausnumero Nimellisottoteho [W] Tyhjäkäyntikierrosluku [min-1] 12 500 Langan syöttö Pro-puoliautom. Pro-puoliautom. Säädettävä kahva

Leikkuupään asetus kulmaan/asetus pystysuo● raa viimeistelyä varten Leikkuulanka [mm] Ø 1,6 Ø 1,6 Leikkuukehän halkaisija [cm]

Lankakelan kapasiteetti [m]

Erittäin vahva [mm] Ø 2,4 Ø 2,4 leikkuulanka Paino (ilman lisätarvikkeita) [kg] 2,7 3,0 Suojausluokka / II / II Tilausnumero Katso valmistusnumero 16 (mallikilpi) koneesta. Asianmukainen käyttö

Ø 2,4 3,2 / II Koneen osat Laite on tarkoitettu ruohon ja rikkaruohon leikkuuseen pensaiden alla sekä rinteissä ja reunoissa, johon ei ruohonleikkurilla pääse. Määräyksenmukainen käyttö rajoittuu lämpötilaan 0 °C … 40 °C. Johdanto Tässä käsikirjassa on ohjeita laitteesi oikeasta kokoamisesta ja sen turvallisesta käytöstä. On tärkeää, että luet nämä ohjeet huolellisesti. Toimitukseen kuuluu Ota viimeistelyleikkuri varovasti pakkauksesta, tarkista, että kaikki seuraavat osat löytyvät: – Viimeistelyleikkuri – Suojus – Säädettävä kahva (asennettuna) – Pyörät (vain ART 30/3000 COMBITRIM) – Kaarnasuoja (vain ART 30/3000 COMBITRIM) – Erittäin vahva leikkuulanka – Käyttöohje

Käynnistyskytkin Kahva Kahvan ruuvi Säädettävä kahva Kiristysholkki Putki Leikkuupää Tuuletusaukot Kaarnasuoja (vain ART 30/3000 COMBITRIM) Suojus Pyörät (vain ART 30/3000 COMBITRIM) Poljin leikkuupään kulmaan asetusta varten Erittäin vahva leikkuulanka Lankakela erittäin vahvalla leikkuulangalla Pistotulppa** Valmistusnumero **maakohtainen Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen! Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleenmyyjääsi.

ART 30 COMBITRIM/ ART 3000 COMBITRIM 3 600 H78 D..

Suomi - 2 Työturvallisuus Asetus Huomio! Pysäytä kone ja irrota pistotulppa pistorasiasta ennen laitteeseen kohdistuvaa säätöä tai puhdistusta tai jos sähköjohto on katkennut, viottunut tai sotkeutunut. Lanka jatkaa pyörimistä vielä muutamia sekunteja virran katkaisun jälkeen. Varoitus – älä kosketa pyörivää leikkuulankaa. Sähköturvallisuus Koneesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Tietoa saat Bosch sopimushuollossa. Turvallisuuden lisäämiseksi on suositeltavaa käyttää vikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaista käyttöä. HUOMIO: Turvallisuutesi takia on välttämätöntä liittää koneessa oleva pistotulppa 15 jatkojohtoon 17. Jatkojohdon liitintä on suojeltava roiskevedeltä, sen tulee olla kumia tai olla kumipäällysteinen. Jatkojohdossa on käytettävä vedonpoistinta. Liitäntäjohtoa on jatkuvasti tarkistettava mahdollisten vaurioiden takia. Vain moitteettomassa kunnossa olevaa johtoa saa käyttää. Jos liitäntäjohto on vaurioitunut, sen saa korjata vain valtuutettu Bosch-korjaamo. Jatkojohtoina saa käyttää ainoastaan laatuluokan H05VV-F tai H05RN-F johtoja. Kokoonpano Älä liitä laitetta pistorasiaan, ennen kuin se on täysin koottu. C Liikuteltavan kahvan käyttö Liikuteltava kahva 4 voidaan asettaa eri asentoihin: ➊ Muuta kahvan asento avaamalla kahvan ruuvi 3 ja muuttamalla liikuteltavan kahvan 4 asento. ➋ Kiristä kahvan ruuvi 3 lukitaksesi liikuteltavan kahvan 4 asetettuun asentoon. D Viimeistelyleikkurin varren pituuden asetus ➊ Kierrä kiristysholkkia 5 90°. ➋ Pidennä vartta vetämällä sitä ulospäin, ja lyhennä työntämällä vartta sisään. Kiristä kiristysholkki 5 uudelleen. E Leikkuupään kulman asetus: Muuta leikkuukulmaa painamalla poljinta 12 ja kääntämällä ohjaintanko 6 haluttuun asentoon. Vapauta poljin 12. Asetus reunojen leikkaamista varten F Pyörien siirto (jos ne on asennettu): ➊ Avaa siipimutteri 18. ➋ Kierrä pyörät 11 90°, kuvan osoittamalla tavalla. ➌ Kiristä siipimutteri 18. G Leikkuupään kulman asetus: ➊ Paina poljinta 12. ➋ Saata ohjaintanko 6 alimpaan asentoon. Paina poljinta 12. H Leikkuupään siirto: ➊ Avaa kiristysholkki 5. ➋ Kierrä ohjaintanko 6 90°, leikkuupään 7 asettamiseksi leikkuuta/reunojen leikkaamista varten, kuvan osoittamalla tavalla. Kiristä kiristysholkki 5 uudelleen. Leikkuu ja reunanleikkuu A Suojuksen asennus Aseta suojus 10 leikkuupäähän 7. ➊ Ripusta suojus leikkuupäähän ja työnnä se taakse. ➋ Paina suojusta alaspäin, kunnes se selvästi lukkiutuu (naksahdus). Pyörien asennus (vain ART 30/3000 COMBITRIM) B1 Aseta pyörät 11 ohjaintankoon 6. B2 Asenna ruuvi 19 ja siipimutteri 18. Huomio: Pyörien asento voidaan muuttaa avaamalla siipimutteri 18 ja työntämällä ne haluttuun kohtaan. B3 Pyöriä voidaan siirtää ylöspäin ja alaspäin pitkin ohjaintankoa 6, ja asettaa tarvittavaa leikkuukorkeutta varten.

1 • F016 L70 346 • TMS • 09.09.05

Poista kivet, irtonaiset puukappaleet ja muut esineet leikattavalta alueelta. Viimeistelyleikkurin poiskytkennän jälkeen leikkuulanka liikkuu vielä muutamia sekunteja. Odota, kunnes moottori/leikkuulanka on pysähtynyt, ennen kuin käynnistät uudelleen. Älä pysäytä ja käynnistä uudelleen nopeasti peräkkäin. Käynnistys ja pysäytys Paina käynnistyskytkintä 1 ja pidä se painettuna. Pysäytä päästämällä käynnistyskytkin 1 vapaaksi. Suomi - 3 I Ruohon leikkuu Liikuttele viimeistelyleikkuria vasemmalle ja oikealle pitäen sitä riittävällä etäisyydellä kehosta. Viimeistelyleikkurilla voidaan tehokkaasti leikata jopa 15 cm korkeaa ruohoa. Pidempi ruoho tulee leikata asteittain. Irrota pyörät, ennen kuin leikkaat pitkää ruohoa (vain ART 30/3000 COMBITRIM). Hyvin pitkän ruohon/rikkaruohon leikkuu Laite on varustettu erittäin vahvalla leikkuulangalla; asennus selostetaan kappaleessa ”Kelan huolto”. Erittäin pitkiä, sitkeitä kasveja leikattaessa, parantaa erittäin vahva leikkuulanka työtehoa ja antaa paremman tuloksen. J Reunanleikkuu Kuljeta viimeistelyleikkuria pitkin nurmikon reunaa. Vältä kosketusta kiinteiden pintojen ja muurien kanssa langan nopean kulumisen estämiseksi. Käytä paremman ohjattavuuden saavuttamiseksi kaarnasuojaa 9 apuohjaimena (vain ART 30/3000 COMBITRIM – saatavana lisätarvikkeena ART 23/ 26/2300/2600 COMBITRIM). Huolto Irrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia töitä. Ohje: Pitkäaikaisen ja luotettavan käytön varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet säännöllisin väliajoin. Tarkista säännöllisesti, ettei laitteessa ole ilmeisiä puutteita, kuten irtonainen liitos tai kuluneet tahi vaurioituneet osat. Tarkista, että suojukset ja turvalaitteet ovat kunnossa ja oikein asennettuja. Suorita tarvittavat huolto- ja korjaustoimet ennen käyttöä. Jos viimeistelyleikkuriin, huolellisesta valmistus- ja koestusmenetelmästä huolimatta tulee vika, on korjaus annettava Bosch-sähkötyökalut keskushuollon suoritettavaksi. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatilauksissa! Kelan huolto Irrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia töitä. K Leikkuu puiden ja pensaiden ympäriltä Leikkaa varovasti puiden ja pensaiden ympäriltä, jotta lanka ei kosketa runkoja. Kasvit voivat kuolla, jos kuori vahingoittuu. Käytä paremman ohjattavuuden saavuttamiseksi säädettävää kahvaa ja kaarnasuojaa 9 apuohjaimena (vain ART 30/3000 COMBITRIM – saatavana lisätarvikkeena ART 23/26/2300/2600 COMBITRIM). Lisänauhan syöttö Pyörivä nauha voi kulua tai katketa. Huomaat sen siitä, että moottori pyörii kuormittamattomana eikä laite leikkaa ruohoa. L Paina käynnissä oleva viimeistelyleikkuri maata tai tukevaa pintaa vasten ja päästä taas vapaaksi. (tarvittava paine n. 3 kg). Tällöin laukaisin 20 vapauttaa leikkuulangan. Lankakela syöttää jokaisella painalluksella n. 4 cm lankaa ulos. Paina kahdesti, jos lanka on kokonaan katkennut, jotta saisit täyden leikkuuhalkaisijan käyttöösi. M Jos nauhan pituus ylittää suurimman leikkuuhalkaisijan, leikkaa suojuksessa 10 oleva terä 24 langan oikeaan pituuteen.

1 • F016 L70 346 • TMS • 09.09.05

M Lankakelan vaihtaminen uuteen Pidä kiinni kelalevystä 23. Irrota kelan kansi 21 kiertämällä sitä vastapäivään. Poista tyhjä kela 25 kelan kotelosta. Pujota uuden/täytetyn kelan lanka reiän 22 läpi ja aseta kela kanteen 21. Vedä n. 9 cm lankaa ulos kelasta. Kiinnitä kela kansineen 21 oikealla tavalla kelalevylle (pikaliitin), paina alas ja kierrä sitä oikealle vasteeseen asti. Erittäin vahvalla leikkuulangalla varustetun lankakelan asennus Pidä kiinni kelalevystä 23. Irrota kelan kansi 21 kiertämällä sitä vastapäivään. Aseta kela, jossa on erittäin vahva leikkuulanka 14 oikeaan asentoon kelalevyyn (pikasulku), paina sitä alaspäin ja kierrä myötäpäivään (naksahdus). Suomi - 4 O Jos erittäin vahva leikkuulanka katkeaa, tulee kela irrottaa yllä selostetulla tavalla ja varaleikkuulanka 13 asentaa kelaan kuvan osoittamalla tavalla. Erittäin vahvaa leikkuulankaa voi säilyttää leikkurissa varalla pääkuvassa osoitetulla tavalla. N Langan täyttäminen Irrota kela 25 yllä kuvatulla tavalla. Paina ohjainrengasta 27 yhteen, työnnä sitä eteenpäin ja nosta pois rengas kelan pienemmän halkaisijan yli. Leikkaa n. 8 m lankaa irti täyttörullasta. Paina langan pää kelan uraan niin, että n. 4 cm siitä on esillä. Käämi lanka kelaan siisteissä kerroksissa tiukasti nuolen suuntaan. Pujota langan pää sisältäpäin ohjainrenkaan 27 raon 26 läpi. Pidä lanka kireänä ja pujota ohjainrengas 27 kelaan sen pienemmän halkaisijan yli. Asenna kela ylläolevan selostuksen mukaisesti. Huomio: Käytä vain Bosch-varaleikkuulankoja. Tämä lanka on kehitetty erityisesti parempia leikkuuja syöttöominaisuuksia varten. Muut langat johtavat huonompaan työtehoon. Leikkuun jälkeen/säilytys Irrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia töitä. Puhdista viimeistelyleikkurin ulkopinta perusteellisesti pehmeällä harjalla tai rievulla. Älä käytä vettä äläkä liuotin- tai kiillotusaineita. Poista kaikki tarttunut ruoho ja hiukkaset, etenkin tuuletusaukoista 8. Aseta laite kyljelleen ja puhdista suojus 10 sisäpuolelta. Poista tiukat ruohokertymät puu- tai muovipalasella. Ripusta sähköjohto leikkurissa olevaan johtokoukkuun. ÄLÄ kierrä liitäntä- ja jatkojohtoa sekä johtokoukun että suojuksen ympäri. Jos sähköjohto koskettaa lankaleikkuria, se saattaa vaurioitua. Ripusta sähköjohto AINOASTAAN leikkurissa olevaan johtokoukkuun. Vianetsintä Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen. Huomio: Katkaise laitteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintää. Oire Mahdolliset syyt Korjaustoimenpide Viimeistelyleikkuri ei käy Verkkojännite puuttuu Verkkopistorasia on viallinen Jatkojohto vaurioitunut Tarkista ja liitä jännite Käytä toista pistorasiaa Tarkista jatkojohto, vaihda tarvittaessa uuteen Vaihda varoke Varoke on palanut Viimeistelyleikkuri käy katkonaisesti Jatkojohto vaurioitunut Tarkista jatkojohto, vaihda tarvittaessa uuteen Ota yhteys huoltopisteeseen Koneen sisäinen johdotus on viallinen Ota yhteys huoltopisteeseen Kone on ylikuormitettu Ruoho on liian korkea Leikkaa asteittain Laite ei leikkaa Lanka on liian lyhyt/katkennut Syötä lankaa käsin/automaattisesti Leikkuulankaa ei tule ulos Kela tyhjä Lanka on sotkeutunut kelalla Tarkista kela Käämi tarvittaessa uudelleen Leikkuulanka katkeaa yhtenään Käämi tarvittaessa uudelleen Leikkaa vain leikkuulangan kärjellä, vältä kosketusta kivien, seinien ja muiden kiinteiden esineiden kanssa. Syötä säännöllisesti lisää leikkuulankaa, joten leikkuuleveys säilyisi.

1 • F016 L70 346 • TMS • 09.09.05

Lanka on sotkeutunut kelalla Viimeistelyleikkuria käytetään väärin. Suomi - 5 Hävitys Yhdenmukaisuusvakuutus Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Asiakaspalvelu Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta: www.bosch-pt.com Bosch-keskushuolto Pakkalantie 21A 01510 Vantaa ✆ ...................................................... +358 (0)9 / 43 59 - 91 Faksi ................................................. +358 (0)9 / 8 70 23 18 Mitta-arvot annettu 2000/14/EY mukaan (Korkeus 1,60 m, etäisyys 1,0 m) ja EN 28 662. Työkalun tyypillinen A-arvioitu melutaso: äänen painetaso 84 dB (A); äänentehotaso 95 dB (A). Tyypillisesti käsivarren tärinä on alle 2,5 m/s2. Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 786, EN 60 335 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY. 2000/14/EY: Taattu äänentehotaso LWA on alle 96 dB (A). Yhteensopivuuden arvostusmenetelmä liitteen VI mukaan. Nimetty koestuslaitos: SRL, Sudbury England Mainitun koestuspaikan tunnistusnumero: 1088 Leinfelden, 01.12.2004. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division Pidätämme oikeuden muutoksiin
