KÄYTTÖOHJE ART 30 BOSCH

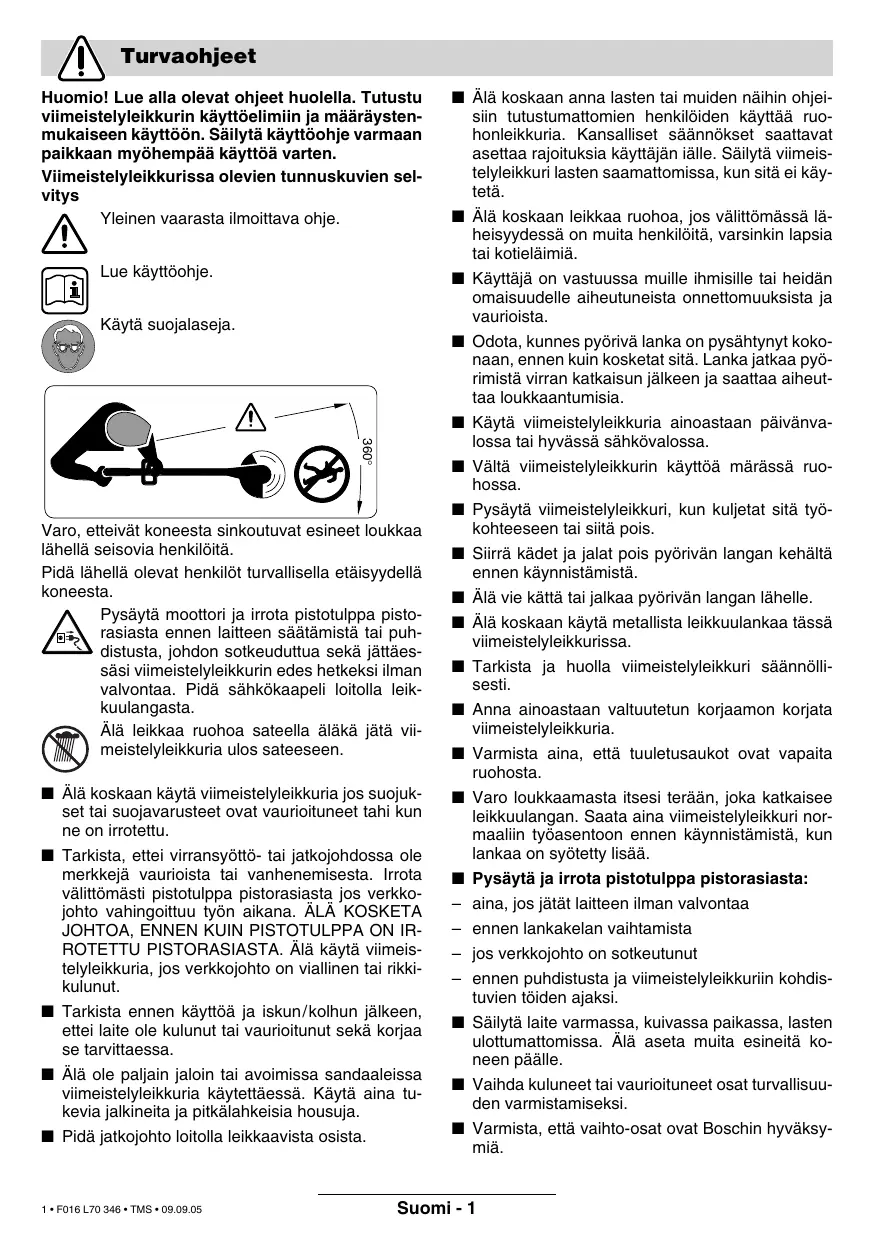

Huomio! Lue alla olevat ohjeet houella. Tutustu viimeistelyleikkurin kayttoelimiin ja märäystenmukaiseen kayttoön. Sälytä kayttoohje varmaan paikkaan myohempää kaytöä varten.

Viimeistelyleikkurissa olevien tunnuskuvien selvitys

Yleinen vaarasta ilmoittava ohje.

Lue kayttoohje.

Käytä suojalaseja.

Varo, etteivat koneesta sinkoutuvat esineet loukkaa lahellä seisovia henkilöitä.

Pida lahella olevat henkilot turvallisella etaisyydella koneesta.

Pysayta moottori ja irrota pistolotulppa pistorasiasta ennen laitteen saatamistä tai puhdistusta, johdon sotkeuduttua seka jattaesisi vimeistelyleikkurin edes hetkeksi ilman valvonta. Pida sahkokaapeli loitolla leikkuulangasta.

Alä leikkaa ruohoa sateella alakä jata vi-meistelyleikkuria ulos sateeseen.

Alä koskaan käytä viimeistelyleikkuria jos suojukset tai suojavarusteet ovat vauroituneet tahi kun ne on irrotetu.
Tarkista, etei viransyöttö- tai jatkojhodossa ole merkkejä vauroiosta tai vanhenemisesta. Irrota valittomasti pistotulppa pistorasiastaJos verkkojohto vahingoittuu työn aikana.ALA KOSKETA JOHTOA, ENNEN KUIN PISTOTULPPA ON IRROTETTU PISTORASIASTA. Alä käytä viimeistelyileikkuria, Jos verkkojohto on vialinen tai rikkikulunut.
Tarkista ennen käytöä ja iskun/kolhun jälkeen, ettei laite ole kulunut tai vaurioitunut sekä korjaa se tarvittaessa.
Alä ole paljain jaloin tai avoimissa sandaaleissa viimeistelyleikkuria kaytettäessä. Käytä aina tukevia jalkineita ja pitkalahkeisia housuja.
Pida jatkojohto loitolla leikkaavista osista.

Alä koskaan anna lasten tai muiden naihin ohjeisin tutustumatombien henkiöiden käyttaa ruohonleikkuria. Kansalliset saannokset saattavat asettaa rajoituksia käytäjan iallee. Sailyta viimeistelyleikkuri lasten saamattomissa, kun sitä ei käytetä.
Alä koskaan leikkaa ruohoa, jos valittomassä lheisyydessä on muita henkilöitä, varsinkin lapsia tai kotieläimiä.
Käytäja on vastuussa muille ihmisille tai heidän omaisudelle aiheituneista onnettomouksista ja vauroista.
Odota, kunnes pyorivä lanka on pysahtnyt kokonaan, ennen kuin kosketat sitä. Lanka jatkaa pyorimista virran katkaisun jälkeen ja saattaa aiheut-taa loukkaantumisia.
Käytä viimeistelyeikkuria ainoastaan paivänvalossa tai hyvässä sahkövalossa.
Välta viimeistelyleikkurin käytöa märssä ruhosa.
Pysäytä viimeistyleikkuri, kun kuljetat sitä työkohteeseen tai siitä pois.
Siirra kädet ja jalat pois pyörivän langan kehältennen käynistämista.
Alä vie kattā tai jalkaa pyorivān langan lahelle.
Alä koskaan kaytä metallista leikkuulankaa tassä viimeistelyleikkurissa.
Tarkista ja huolla viimeistelyleikkuri sannollisesti.
Anna ainoastaan valtuutetun korjaamon korjata viimeistelyleikkuria.
Varmista aina, etta tuuletusaukot ovat vapaita ruohosta.
Varo loukkaamasta itsesi teraan, joka katkaisee leikkuulangan. Saata aina viimeistelyleikkuri normaliin tyoasentoon ennen kaynnistamista, kun lankaa on syotetty lisaa.
Pysayta ja irrota pistotulppa pistorasiasta:

• aina, jos jatat laitteen ilman valvontaa
• ennen lankakelan vaihtamista
• jos verkkjoho to on sotkeutunut
• ennen puhdistusta ja viimeistyleikkuriin kohdistuvien toiden ajaksi.
  Säilytä laite varmassa, kuivassa paikassa, lasten ulottumattomissa. Älä aseta muita esineitä koneen paälle.
  Vaihda kuluneet tai vauroituneet osat turvallisu-den varmistamiseksi.
  Varmista, etta vaihto-osat ovat Boschin hyväksymä.

Tekniset tiedot

Viimeistelyleikkuri		ART 23 COMBITRIM/ ART 2300 COMBITRIM	ART 26 COMBITRIM/ ART 2600 COMBITRIM	ART 30 COMBITRIM/ ART 3000 COMBITRIM
Tilausnummer		3 600 H78 B..	3 600 H78 C..	3 600 H78 D..
Nimellisottoteho	[W]	400	450	500
Tyhjäkäntyterros-luku	[mi-n-1]	12 500	11 500	10 500
Langan syöttö		Pro-puoliautom.	Pro-puoliautom.	Pro-puoliautom.
Säädettävä kahva		●	●	●
Leikkuupään asetuset kulmaan/asetuset pystysuo-raa viemeistelyä varten		●	●	●
Leikkuulanka	[mm]	Ø 1,6	Ø 1,6	Ø 1,6
Leikkuukehän halkaisija	[cm]	23	26	30
Lankakelan kapasiteetti	[m]	8	8	8
Erittäin vahvaleikkuulanka	[mm]	Ø 2,4	Ø 2,4	Ø 2,4
Paino (ilman lisätarvikkeita)	[kg]	2,7	3,0	3,2
Sujoausluokka		☐ / II	☐ / II	☐ / II
Tilausnummer	Katso valmistusnummer 16 (mallikilpi) koneesta.

Asianmukainen käytto

Laite on tarkoitettu ruohon ja rikkaruohon leikkuuseen pensaiden alla sekä rinteissä ja reunoissa, johon ei ruohonleikkurilla päase.

Märäryksenmukainen käytö rajoittuu lampötilaan 0^ ... 40 °C.

Johdanto

Tässä käsikirjassa on ohjeita laitteesi oikeasta kokoamisesta ja sen turballisesta käytösta. On tärkeä, etcä luet näm ohjeet huolellisesti.

Toimitukseen kuuluu

Ota viimeistelyleikkuri varovasti pakkauksesta, tarkista, etta kaikki seuraavat osat loytyvat:

Viemeistelyleikkuri
- Suojus
- Säädettävä kahva (asennettuna)
- Pyorat (vain ART 30/3000 COMBITRIM)
Kaarnasuoja (vain ART 30/3000 COMBITRIM)
- Erittäin vahva leikkuulanka
Käyttoohje

Jos jokin osa puuttuu tai on vauroitunut, ota yhteys jalleen-myyjäasi.

Koneen osat

1 Kaynnistyskytkin
2 Kahva
3 Kahvan ruuvi
4 Säädettävā kahva
5 Kirstysholkki
6 Putki
7 Leikkuupaa
8 Tuuletsaukot
9 Kaarnasojoa (vain ART 30/3000 COMBITRIM)
0 Suojus
1 Pyorat (vain ART 30/3000 COMBITRIM)
2 Poljin leikkuupaan kulmaan assetusa varten
3 Erittäin vahva leikkuulanka
4 Lankakela erittäin vahvalla leikkuulangalla
5 Pistolppa**
6 Valmistusnummero

**maakohtainen

Käyttoohjeissa kuvatut lisātarvikkeet eivāvat valttamattā sisally toimitukseen!

Huomio! Pysaytka kone ja irrota pistolulppa pistorasiasta ennen laiteeseen kohdistuvaa saatotaa tai puhistusta tai jos sahkjoho to katkennut, viottunut tai sotkeutunut.

Lanka jatkaa pyörimistä viel muutamia sekunteja virran katkaisun jälkeen.

Varoitus - alä kosketa pyörivää leikkuulankaa.

Sähköturvallisuus

Koneesi on turvallisuussyista suojaeristety, eikä sitā tarvitse maadoittaa. Käytöjänne on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista rippuen). Käytä ainoastaan hyväksyttyja jatkojohtoja. Tietoa saat Bosch sopimushuollossa.

Turvallisuuden lisäämiseksi on suositeltavaa käytävikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaista käyttoa.

HUOMIO: Turvallisuutesi takia on välttämätontä liittä koneessa oleva pistotulppa 15 jatkojohtoon 17.

Jatkojhodon liitintä on suojeltava roiskevedeltä, sentulee olla kumia tai olla kumipäällysteinen.

Jatkojhodossa on kaytettav vedonpoistinta.

Liitäntäjohtoa on jatkuvasti tarkistettava mahdollisten vaurioiden takia. Vain moitteettomassa kunnossa olevaa johtoa saa käytä.

Jos liitäntäjohto on vauroitunut, sen saa korjata vain valtuutettu Bosch-korjaamo.

Jatkojohtoina saa kayttä ainoastaan laatuolukan H05VV-F tai H05RN-F johtoja.

Kokoonpano

Alä liitä laitetta pistorasiaan, ennen kuin se on täysin koottu.

A Suojuksen asennus

Aseta sujus 10 leikkuupaahan 7.

Ripusta suojus leikkuupaaahan ja tyonnse taakse.
Paina suojusta alaspain, kunnes se selvasti lukkiutuu (naksahdus).

Pyörien asennus (vain ART 30/3000 COMBITRIM)

31 Aseta pyorat 11 ohjaintankoon 6.
B2 Asenna ruuvi 19 ja siipimutteri 18.

Huomio: Pyörien asento voidaan muuttaa ava-malla siipimutteri 18 ja työntämällä ne haluttuun kohtaan.
38 Pyöria voidaan siirtä ylöspain ja alaspain pitkin ohjaintankoa 6, ja asettaa tarvittavaa leikkuukorkeutta varten.

Asetus

C Liukuteltavan kahvan käytto

Likuteltava kahva 4 voidaan asettaa eri asentoinih:

Muuta kahvan asento akaamalla kahvan ruuvi 3 ja muuttamalla likuteltavan kahvan 4 asento.
Kiristä kahvan ruuvi 3 lukitaksesi liikuteltavan kahvan 4 asetetuun asentoon.

D Viimeistelyleikkurin varren pituuden asetus

Kierra kirstysholkkia 5 90^
Pidennà vartta vetämllä sita ulospän, ja lyhennà tyontämllä vartta sisään. Kiristä kirstysholkki 5 uudelseen.

E Leikkuupaän kulman asetus:

Muuta leikkuukulmaa painamalla poljinta 12 ja käantämällä ohjaintanko 6 haluttuun asentoon.

Vapautapoljin12.

Asetus reunojen leikkaamista varten

F Pyörien siirto (jos ne on asennettu):
Avaa siipimutteri 18.
Kierrä pyörät 11 90^ , kuvan osoittamalla tavalla.
Kiristä siipumenteri 18.
Leikkuupaan kulman asetus:
Paina poljinta 12.
Saata ohjaintanko 6 alimpaan asentoon. Paina poljinta 12.
H Leikkuupaan siirto:
Avaa kiristysholkki 5.
Kierrä ohjaintanko 6 90^ ,leikkuupän 7 asettamiseksi leikkuuta/reunojen leikkaamista varten, kuvan osoittamalla tavalla. Kiristä kiristysholkki 5 uudelen.

Leikkuu ja reunanleikkuu

Poista kivet, irtonaiset puukappaleet ja muut esineet leikattavalta alueelta.

Viimeistelyeikkurin poiskytkennan jälkeen leikkuulanka liikkuu vielä mutamia sekunteja. Odota, kunnes moottori/leikkuulanka on pysahtynyt, ennen kuin kännistät uudelleen.

Alä pysäytä ja käynnista uudelleen nopeasti pe-räkkain.

Kännistys ja pysäytys

Paina kaynnistysktytkintä 1 ja pidä se painettuna.
Pysäytä pääastamällä kaynnistysktytkin 1 vapaaksi.

Ruohon leikkuu

Liikutte viimeistyleikkuria vasemmalle ja oikealle pitaen sita riittavallä etaisyydellä kehosta.

Viimeistelyleikkurilla voidaan tehokkaasti leikata jopa 15 cm korkeaa ruohoa. Pidempi ruho tulee leikata asteittain.

Irrota pyorat, ennen kuin leikkaat pitkää ruohoa (vain ART 30/3000 COMBITRIM).

Hyvin pitkän ruohon/rikkaruohon leikkuu

Laite on varustetu erittän vahvalla leikkuulangalla;
asennus selostetaan kappaleessa "Kelan huolto".

Erittäin pitkiä, sitkeitä kasveja leikattaessa, parantaa erittäin vahva leikkuulanka työtehoa ja antaa pareman tuloksen.

Reunanleikkuu

Kuljeta viimeistelyleikkuria pitkin nurmikon reunaa.
Välta kosketusta kiinteiden pintojen ja muurrien kanssa langan nopean kulumisen estämiseksi.

Käytä paremman ohjattavuuden saavuttamiseksi kaarnasuojaa 9 apuohjaimena (vain ART 30/3000 COMBITRIM -SATAVANA lisātarvikkeena ART 23/26/2300/2600 COMBITRIM).

K Leikkuu puiden ja pensaiden ympaftä

Leikkaa varovasti puiden ja pensaiden ympäriltä, jotta lanka ei kosketa runkoja.

Kasvit voivat kuolla, jos kuori vahingoittuu.

Käytä paremman ohjattavuuden saavuttamiseksi säädettāvää kahvaa ja kaarnasuojaa 9 apuohjaimena (vain ART 30/3000 COMBITRIM - saatavana lisātarvikkeena ART 23/26/2300/2600 COMBITRIM).

Lisānauhan syöttö

Pyörivä nauha voi kulua tai katketa. Huomaat sen siitä, etta moottori pyörii kuormittamattomana eikä laite leikkaa ruoho.

Paina käynnissä oleva viimeistelyleikkuri maata tai tukevaa pintaa vasten ja päästä taas vapaaksi. (tarvittava paine n. 3 kg). Tällöin laukaisin 20 vapautta leikkuulangan. Lankakela syöttä jokaisella painalluksella n. 4 cm lankaa ulos.

Paina kahdesti, jos lanka on kokonaan katkennut, jotta saisit tayden leikkuuhalkaisijan kayttoosi.

M Jos nauhan pituus ylittaa suurimman leikkuuhalkaisijan, leikkaa suojukssessa 10 oleva terä 24 langan oikeaan pituuteen.

Huolto

Irrrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia toitä.

Ohje: Pitkäaikaisen ja luotettavan kayton varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet saannollisin vialiajoin.

Tarkista sānnöllisesti, ettei laitteessa ole ilmeisi puutteita, kuten irtonainen liitos tai kuluneet tahi vauroituneet osat.

Tarkista, etta suojukset ja turvalaitteet ovat kunnossa ja oikein asennettuja. Suorita tarvittavat huoIo- ja korjaustoimet ennen kayttoa.

Jos viimeistyleikkuriin, huolellisesta valmistus- ja koestusmenetelmastä huolimatta tulee vika, on korjaus annettava Bosch-sahkötyokalut keskushuollon suoritettavaksi.

Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumpero kaikissa kyselyissa ja varaosatilauksissa!

Kelan huolto

Irrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia toita.

M Lankakelan vaihtaminen uuteen

Pida kiinni kelalevsta 23.

Irrota kelan kansi 21 kiertamalla sita vastapäivään.

Poista tyhjä kela 25 kelan kotelosta.

Pujota uuden/taytetyn kelan lanka reiän 22 lapi ja aseta kela kanteen 21.

Vedän. 9 cm lankaa ulos kelasta.

Kiinnitä kela kansineen 21 oikealla tavalla kelalevylle (pikaliitin), paina alas ja kierrä sitä oikealle vasteseen asti.

Erittäin vahvalla leikkuulangalla varustetun lankakelan asennus

Pidä kiinni kelalevystä 23.

Irrota kelan kansi 21 kiertamalla sita vastapäivään.

Aseta kela, jossa on erittäin vahva leikkuulanka 14 oikeaan asentoon kelavyyn (pikasulku), paina sitä alaspain ja kierra myotapäivän (naksahdus).

Jos erittain vahva leikkuulanka katkeaa, tulee kela irrottaa yllä selostetulla tavalla ja varaleikkuulanka 13 asentaa kelaan kuvan osoittamalla tavalla.

Erittäin vahvaa leikkuulankaa voi säylltäleikkurissa varalla paakuvassa osoitetulla ravalla.

N Langan tayttäminen

Irrota kela 25 yllkuvatulla tavalla.

Paina ohjainrengasta 27 yhteen, tyonna sita eteenpain ja nosta pois rengas kelan pienemman halkaisjan yli.

Leikkaa n. 8 m lankaa irti tayttorullasta. Paina langan pää kelan uraan niin, etta n. 4 cm siita on esillä.

Käami lanka kelaan siisteissä kerroksissa tiukasti nuolen suuntaan.

Pujota langan pää sisältpäin ohjainrenkaan 27 raon 26 lapi.

Pida lanka kireanä ja pujota ohjainrengas 27 kelaan sen pienemman halkaisijan yli.

Asenna kela ylläolevan selostuksen mukaisesti.

Huomio: Käytä vain Bosch-varaleikkuulankoja.

Tämla lanka on kehitety erityisesti parempia leikkuuja syöttöminaisuuksa varten. Muut langat johtavat huonompaan työtehoon.

Leikkuun jälkeen/säilytys

Irrrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia toita.

Puhdista viimeistyleikkurin ulkopinta perusteellisi pehmealla harjalla tai rievulla. Alä käytä vetta aläka liuotin- tai kiillotusaineita. Poista kaikki tartunut ruho ja hiukkaset, etenkin tuuletusaukoista 8.

Aseta laite kyljelleen ja puhdista suojus 10 sisäpuo- lehta. Poista tiukat ruohokertymät puu- tai muovipalasella.

Ripusta sahkojohto leikkurissa olevaan johtokoukkuun. AIA kierra liianta- ja jatkojohtoa sekä johtokoukun etta suojuksen ympäri. Jos sahkjohto koskettaa lankaleikkuria, se saattaa vauroitua. Ripusta sahkojohto AlNOASTAAN leikkurissa olevaan johtokoukkuun.

Vianetsintä

Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtavissä,Jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen.

Huomio: Katkaise laiteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintä.

Oire	Mahdolliset syyt	Korjaustoimenpide
Viimeistelyleikkuri ei kãy	Verkkojännite puuttuu	Tarkista ja liitã jännite
	Verkkopistorasia on viallinen	Kãytã toista pistorasiaa
	Jatkojohto vauroitunut	Tarkista jatkojohto, vaihda tarvittaessa uuteen
	Varoke on palanut	Vaihda varoke
Viimeistelyleikkuri kãy katkonaisesti	Jatkojohto vauroitunut	Tarkista jatkojohto, vaihda tarvittaessa uuteen Ota yhteys huoltopisteeseen
	Koneen sisäinen johdotus on viallinen	Ota yhteys huoltopisteeseen
Kone on ylikuormitettu	Ruoho on liian korkea	Leikkaa asteittain
Laite ei leikkaa	Lanka on liian lyht/ykatennut	Syötã lankaa käsin/automaattisesti
Leikkuulankaa ei tule ulos	Kela tyhjã	Tarkista kela
	Lanka on sotteunut kelalla	Kãymi tarvittaessa uudelleen
Leikkuulanka katkeaa yhtenään	Lanka on sotteunut kelalla	Kãymi tarvittaessa uudelleen
	Viimeistelyleikkuria kãytetãän vãärin.	Leikkaa vain leikkuulangan kãrjellã, vãltã kosketusta kivien, seinien ja mui-den kiinteiden esineiden kanssa.
		Syötã sännöllisesti lisãä leikkuulan-kaa, joten leikkuuleveys sãilyisi.

Havitys

Sähkötyokalu, lisātarvikkeet ja pakkaukset tulee toimittaa ympäristöystavalliseen uusiokäyttoön.

Vain EU-maita varten:

Alä heita sähkötyokaluja talousjatteisin!

Eurooppalaisen vanhoja sahko- ja elektroniikkalaitteita koskevan direktivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee

kayttokelvottomat sahkotyokalut kerat erikseen ja toimitta ymparistoystavalliseen uusiokayttoon.

Asiakaspalvelu

Rajahdyspiirustuksia ja tietoja varaosista loydat osoitteesta:

www.bosch-pt.com

Bosch-keskushuolto

Pakkalantie 21A

01510 Vantaa

+358 (0)9 / 43 59-91

Yhdenmukaisuusvakuutus

Mitta-arvot annettu 2000/14/EY mukaan (Korkeus 1,60 m, etaisyys 1,0 m) ja EN 28 662.

Tyokalun typpillinen A-arfioitu melutaso: aen painetaso 84 dB (A); aenentehotaso 95 dB (A).

Tyypillisesti käsivarren tärä on alle 2,5 m/s².

Todistamme taten ja vastaamme yksin siita, etta tamä tuote on alla lueteltujen standardien ja standardoomisasiakirjoen vaatimensen mukainen EN 786, EN 60 335 seuraavien direktiivien märärysten mkaiseesti: 89/336/ETY, 98/37/EY, 2000/14/EY.

2000/14/EY: Taattu äenentehotaso L_WA on alle 96 dB (A). Yhteensopivuuden arvostusmenetelma liitteen VI mukaan.

Nimetty koestuslaitos: SRL, Sudbury England

Mainitun koestuspaikan tunnistusNumero: 1088

Leinfelden, 01.12.2004.

Pidätämme oikeuden mutotksiin

Ppooox! Daiaaote npooeKtika tic enouevecs odnyiec. Egoikeiweite me TNV KAVOVIKn xpnoTou Xlookotikou. diaquaEte kala tC odnyiec Xeiapou via evdoevce meAlovtikeXpnoae. Epunveia twv ouofoaw enavw oTo Xlookotiko

Tevik unodEiEaopalac.

AiaBaoTe ooknpo To eYxepidioTwv Ooyniw xPOnC.
