ART 30 - χορτοκοπτικό BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικό ψαλίδι γκαζόν (χορτοκοπτικό)
Μάρκα	BOSCH
Μοντέλο	ART 30
Απορροφούμενη ισχύς	500 W
Ταχύτητα περιστροφής χωρίς φορτίο	10.500 σ.α.λ.
Διάμετρος κοπής	30 cm
Στάνταρ νήμα κοπής	Ø 1,6 mm
Εξαιρετικά ανθεκτικό νήμα κοπής	Ø 2,4 mm
Χωρητικότητα μπομπίνας	8 m
Προώθηση νήματος	Αυτόματη
Βάρος	3,2 kg
Κατηγορία προστασίας	II (διπλή μόνωση)
Τάση	230 V AC, 50 Hz
Ρυθμιζόμενη λαβή	Ναι
Ρύθμιση γωνίας κεφαλής	Ναι (πεντάλ)
Τροχίσκοι	Ναι
Προστατευτικός συνδετήρας δέντρων	Ναι
Παρεχόμενα αξεσουάρ	Προστατευτικό κάλυμμα, ρυθμιζόμενη λαβή, τροχίσκοι, συνδετήρας, εξαιρετικά ανθεκτικό νήμα κοπής
Συντήρηση και καθαρισμός	Καθαρίζετε με μαλακό πανί, μη χρησιμοποιείτε νερό ή διαλύτες
Ασφάλεια	Διπλή μόνωση, διακοπή κινητήρα με απελευθέρωση του διακόπτη, προστατευτικό κάλυμμα
Ανταλλακτικά και επισκευασιμότητα	Διαθέσιμα γνήσια ανταλλακτικά Bosch, επισκευή μόνο από εξουσιοδοτημένο σέρβις
Εγγύηση	Εγγύηση κατασκευαστή (συμβουλευτείτε το εγχειρίδιο)

Συχνές ερωτήσεις - ART 30 BOSCH

Πώς να προωθήσετε αυτόματα το νήμα κοπής;

Πιέστε το χορτοκοπτικό σε λειτουργία στο έδαφος ή σε σκληρή επιφάνεια με πίεση περίπου 3 kg. Το νήμα προωθείται αυτόματα περίπου 4 cm σε κάθε χτύπημα. Εάν το νήμα σπάσει, πιέστε δύο φορές για να αποκτήσετε πλήρη διάμετρο κοπής.

Τι να κάνετε αν δεν βγαίνει το νήμα κοπής;

Ελέγξτε αν η μπομπίνα είναι άδεια ή αν το νήμα έχει στρίψει. Εάν η μπομπίνα είναι άδεια, αντικαταστήστε την. Εάν το νήμα έχει στρίψει, αποσυναρμολογήστε την μπομπίνα και τυλίξτε το νήμα σωστά.

Πώς να αντικαταστήσετε την μπομπίνα νήματος;

Αποσυνδέστε τη συσκευή. Κρατήστε την πλάκα της μπομπίνας, γυρίστε το καπάκι αριστερόστροφα και αφαιρέστε το. Αφαιρέστε την άδεια μπομπίνα, τοποθετήστε τη νέα μπομπίνα ευθυγραμμίζοντας τον μηχανισμό, ασκήστε ελαφριά πίεση και γυρίστε δεξιόστροφα μέχρι να κάνει κλικ. Τραβήξτε περίπου 9 cm νήματος έξω από την μπομπίνα.

Τι τύπο νήματος να χρησιμοποιήσω;

Χρησιμοποιείτε μόνο γνήσια νήματα κοπής Bosch. Το στάνταρ νήμα έχει διάμετρο 1,6 mm, το εξαιρετικά ανθεκτικό 2,4 mm. Μη χρησιμοποιείτε ποτέ μεταλλικό νήμα.

Πώς να ρυθμίσετε το ύψος κοπής;

Χαλαρώστε το πτερυγιόμορφο παξιμάδι των τροχίσκων, μετακινήστε τους τροχίσκους κατά μήκος του άξονα προς τα πάνω ή προς τα κάτω για να ρυθμίσετε το επιθυμητό ύψος και στη συνέχεια σφίξτε ξανά το παξιμάδι.

Μπορώ να χρησιμοποιήσω τη συσκευή στη βροχή;

Όχι, μη χρησιμοποιείτε και μην εκθέτετε το χορτοκοπτικό σε βροχή. Το εγχειρίδιο αναφέρει σαφώς να μη χρησιμοποιείτε τη συσκευή στη βροχή.

Πώς να καθαρίσω τη συσκευή;

Αποσυνδέστε τη συσκευή. Καθαρίστε το εξωτερικό με μαλακό στεγνό πανί. Αφαιρέστε χόρτα και σωματίδια από τις σχισμές εξαερισμού. Για να καθαρίσετε το εσωτερικό του προστατευτικού καλύμματος, τοποθετήστε τη συσκευή στο πλάι και αφαιρέστε τα υπολείμματα με ένα κομμάτι ξύλο ή πλαστικό. Μη χρησιμοποιείτε νερό ή διαλύτες.

Τι να κάνω αν η συσκευή δεν ξεκινά;

Ελέγξτε την ηλεκτρική τροφοδοσία: πρίζα, προέκταση, ασφάλεια. Εάν η προέκταση είναι κατεστραμμένη, αντικαταστήστε την. Εάν η εσωτερική καλωδίωση είναι ελαττωματική, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Bosch.

Πώς να ρυθμίσετε τη γωνία της κεφαλής;

Πατήστε τελείως το πεντάλ ρύθμισης γωνίας, γυρίστε τον άξονα στην επιθυμητή θέση και στη συνέχεια αφήστε το πεντάλ. Για να κόψετε περιθώρια, ρυθμίστε την κεφαλή σε χαμηλή και κεκλιμένη θέση.

Πού να βρω ανταλλακτικά;

Τα ανταλλακτικά είναι διαθέσιμα από το τμήμα εξυπηρέτησης πελατών της Bosch ή στον ιστότοπο www.bosch-pt.com. Χρησιμοποιείτε πάντα γνήσια ανταλλακτικά Bosch. Για παραγγελία, δώστε τον δεκαψήφιο αριθμό αναφοράς της συσκευής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ART 30 BOSCH

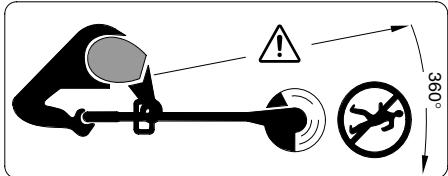

Φοράτε προστατευτικά γυαλιά.

Προστατέψτε τα μηχανήματα από εκσφενδονιζόμενα τυχόν παραπροϊόντα.

Κρατάτε τα παραπροϊόντα σε απόσταση από το μηχάνημα.

Πριν τη θέσετε σε λειτουργία ή κατά τη λειτουργία, σε περίπτωση που το καλώδιο ή το βύσμα ή το καλώδιο τροφοδοσίας είναι κατεστραμμένο ή φθαρμένο, διακόψτε τη λειτουργία του και βγάλτε το καλώδιο από την πρίζα. Κρατάτε το καλώδιο προστασίας μακριά από τη μονάδα.

Μην το θέτετε υπό βροχή ή υγρασία ή σε υγρό περιβάλλον όταν το βρίσκεται σε λειτουργία.

Μη χρησιμοποιείτε το εργαλείο χωρίς τις προστατευτικές διατάξεις ή αν αυτές έχουν αφαιρεθεί. Πριν χρησιμοποιήσετε το καλώδιο προστασίας ή το καλώδιο επέκτασης, ελέγξτε το, μήπως παρουσιάζει φθορά ή ζημιά. Αν κατά τη διάρκεια της εργασίας το καλώδιο χαλαρώσει ή βγει από την πρίζα, ΜΗΝ ΕΞΕΤΑΖΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΠΡΙΝ ΤΟ ΒΓΑΛΕΤΕ ΑΠΟ ΤΗΝ ΠΡΙΖΑ. Μη χρησιμοποιείτε το εργαλείο όταν το καλώδιο είναι χαλασμένο ή φθαρμένο. Ελέγχετε το μηχάνημα πριν το χρησιμοποιήσετε κάθε φορά για τυχόν προβλήματα ή ζημιές και, αν χρειαστεί, επισκευάστε το. Μη χρησιμοποιείτε το εργαλείο αν έχει υποστεί ζημιά ή αν φράξει ανοικτά μέρη. Φυλάσσετε πάντοτε στερεά υποδήματα και καθαρά παντελόνια. Κρατάτε το καλώδιο επέκτασης (τη μπαλαντέζα) μακριά από κοφτερά αντικείμενα.

Μην επιχειρήσετε ποτέ να αφαιρέσετε τα προστατευτικά εξαρτήματα που είναι απαραίτητα για την ασφαλή λειτουργία του χλοοκοπτικού. Ειδικές διατάξεις περιορίζουν ενδεχομένως την ηλικία του χρήστη. Διαφυλάξτε το χλοοκοπτικό, αν αυτό δεν χρησιμοποιείται, σε απρόσιτο για παιδιά χώρο. Μην κόβετε ποτέ όταν σε κοντινή απόσταση βρίσκονται άλλα άτομα, ιδιαίτερα παιδιά, ή κατοικίδια ζώα. Ο χειριστής ή ο χρήστης ευθύνεται για ατυχήματα ή ζημιές που ενδεχομένως θα προκύψουν σε άλλους ανθρώπους ή την ιδιοκτησία τους. Περιμένετε να σταματήσει η περιστρεφόμενη λεπίδα πριν την ενεργοποιήσετε. Η λεπίδα συνεχίζει να περιστρέφεται μετά από τη διακοπή λειτουργίας του κινητήρα και μπορεί να προκαλέσει τραυματισμούς. Κόβετε πάντοτε υπό το φως της ημέρας ή υπό καλό τεχνητό φως. Μην χρησιμοποιείτε το χλοοκοπτικό, κατά το δυνατόν, όταν η χλόη είναι υγρή. Διακόπτετε τη λειτουργία του χλοοκοπτικού για να το μεταφέρετε ή για την εργασία. Απομακρύνοντας τα χέρια σας και τα πόδια σας από την περιστρεφόμενη λεπίδα πριν θέσετε το μηχάνημα σε λειτουργία. Μην βάζετε τα χέρια σας και τα πόδια σας κοντά στην περιστρεφόμενη λεπίδα. Μην χρησιμοποιείτε ποτέ σε αυτό το χλοοκοπτικό μέσα από μεταλλικό εξάρτημα και συντηρείτε το χλοοκοπτικό τακτικά. Δίνεται το χλοοκοπτικό για επισκευή πάντα σε ένα εξουσιοδοτημένο συνεργείο Service. Φροντίζετε πάντα, οι σχισμές αερισμού να παραμένουν ελεύθερες από κατάλοιπα χλόης. Προσοχή από τραυματισμούς από το μαχαίρι κοπής που χρησιμοποιείται για τη ρύθμιση του ύψους της μεσονύχτιας. Μετά τη ρύθμιση του ύψους της μεσονύχτιας και πριν τη θέση σε λειτουργία, φέρετε πάντοτε το χλοοκοπτικό στην κανονική του θέση εργασίας. Ακολουθείτε τη λειτουργία και βγάλτε το καλώδιο από την πρίζα: - πάντοτε όταν αφήνετε το μηχάνημα ανεπίβλεπτο - πριν την αντικατάσταση του καλωδίου της μεσονύχτιας - όταν περιπλέκεται (περιδένεται) το καλώδιο - πριν τον καθαρισμό ή διεξάγετε κάποια εργασία στο μηχάνημα. Διαφυλάξτε/αποθηκεύστε το μηχάνημα σε ασφαλή, στεγνό και απρόσιτο για παιδιά χώρο. Μην τοποθετείτε άλλα αντικείμενα επάνω στο μηχάνημα. Για λόγους ασφαλείας αντικαταστήστε τυχόν φθαρμένα ή χαλασμένα εξαρτήματα. Βεβαιωθείτε, ότι τα ανταλλακτικά προέρχονται από την Bosch.

Χαρακτηριστικά μηχανήματος

Xλookoπικό		ART 23 COMBITRIM/ ART 2300 COMBITRIM	ART 26 COMBITRIM/ ART 2600 COMBITRIM	ART 30 COMBITRIM/ ART 3000 COMBITRIM
Κωδικός αριθμός		3 600 H78 B..	3 600 H78 C..	3 600 H78 D..
Ονομαστική οιχύς	[W]	400	450	500
Αριθ. στροφών χωρίς φορτίο	[mi:n-1]	12 500	11 500	10 500
Pύθμιση του μήκους μεθηνέζας		Pro-autόματa, με πεοη	Pro-autóματa, με πεοη	Pro-autóματa, με πεοη
Pύθμιζόμενη λαβή		●	●	●
Pύθμιση γωνίας γία την κεφαλή κοπής/Pύθμιση γία κοπή σε ἀκρες		●	●	●
Μεσηνέζα	[mm]	Ø 1,6	Ø 1,6	Ø 1,6
Διάμετρος κοπής	[cm]	23	26	30
Xωρητικότητα του καρουλιου	[m]	8	8	8
Ιδιαίτερα γερή μεσηνέζα	[mm]	Ø 2,4	Ø 2,4	Ø 2,4
Βάρος (χωρίς εξαρτήματα)	[kg]	2,7	3,0	3,2
Μόνωση		□ / II	□ / II	□ / II
Αριθμός σειράς	Βλέπε	αριθμό σειράς 16 (πινακίδα κATAOκευαστή) στο	μηχάνημα.

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα προορίζεται για την κοπή χλοοτάπητα και ζιζανίων κάτω από θάμνους καθώς και σε κατηφοριές και ανηφοριές, όπου δεν μπορούν να χρησιμοποιηθούν τα κοινά χλοοκοπτικά.

Η χρήση σύμφωνα με τον προορισμό βασίζεται σε θερμοκρασία του περιβάλλοντος μεταξύ 0°C και 40°C.

Εισαγωγή

Το εγχειρίδιο αυτό περιέχει οδηγίες σχετικές με τη συναρμολόγηση και την ασφαλή χρήση του μηχανήματος. Η ανάγνωση των οδηγιών αυτών είναι υποχρεωτική.

Συσκευασία

Βγάλτε το χλοοκοπτικό προσεκτικά από τη συσκευασία και ελέγξτε, αν υπάρχουν όλα τα παρακάτω εξαρτήματα:

Κόφτης - Προστατευτικό κάλυμμα - Ρυθμιζόμενη λαβή (συναρμολογημένη) - Τροχοί (μόνο ART 30/3000 COMBITRIM) - Τόξο προστασίας δένδρων (μόνο ART 30/3000 COMBITRIM)

Ιδιαίτερα χαρακτηριστικά - Οδηγίες χρήσης

Αν έχετε ερωτήματα ή αν τα ερωτήματα είναι ασαφή, παρακαλούμε να απευθυνθείτε στον έμπορό σας.

Μέρη μηχανήματος

1 ΔΙΑΚΟΠΤΗΣ ON/OFF 2 Αβή 3 Βιδόλαβη 4 Ρυθμιζόμενη λαβή 5 Κέλυφος συριζής 6 Σωλήνας 7 Κεφαλή κοπής 8 Σχισμή αερισμού 9 Τόξο προστασίας δένδρων (μόνο ART 30/3000 COMBITRIM) 10 Προστατευτικό κάλυμμα 11 Τροχοί (μόνο ART 30/3000 COMBITRIM) 12 Πετάλι για ρύθμιση της γωνίας κοπής της κεφαλής κοπής 13 Ιδιαίτερα χαρακτηριστικά 14 Καρούλι με ιδιαίτερα χαρακτηριστικά 15 Ρυθμιστής (φις)** 16 Αρ. σειράς

**ανάλογα με την έκδοση

Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δεν είναι υποχρεωτικό να συνοδεύουν πάντοτε το μηχάνημα!

Προσοχή! Θέστε το μηχάνημα εκτός λειτουργίας και βγάλτε το από την πρίζα πριν τη ρύθμιση του καλύμματος, καθώς και αν το καλώδιο κοπεί, χαθεί ή περιπλακεί.

Μετά τη διακοπή της λειτουργίας του μηχανήματος η λεπίδα συνεχίζει να κινείται για λίγα δευτερόλεπτα ακόμα.

Προσοχή: Μην πλησιάζετε την περιστρεφόμενη λεπίδα.

Ηλεκτρική ασφάλεια

Για λόγους ασφαλείας το μηχάνημά σας διαθέτει μια προστατευτική μόνωση και γι' αυτό δεν χρειάζεται να γειωθεί. Η τάση λειτουργίας είναι 230 V AC, 50 Hz (για χώρες εκτός ΕΕ 220 V, 240 V, ανάλογα με την έκδοση). Μόνο εγκεκριμένα καλώδια επέκτασης. Σχετικές πληροφορίες σας προσφέρει το κατάστημά σας ή εξουσιοδοτημένο προσωπικό.

Για αύξηση της προστασίας συνιστάται η χρήση ενός αυτόματου διακόπτη διαρροής (FI/RCD) 30 mA. Ο διακόπτης αυτός πρέπει να ελέγχεται πριν από κάθε χρήση.

ΠΡΟΣΟΧΗ: Για τη δική σας ασφάλεια, προσωπική ασφάλεια είναι απαραίτητο, ο εναλλάκτης (φις) 15 που είναι αναρτημένος στο μηχάνημα να είναι συνδεδεμένος με το καλώδιο επέκτασης 17.

Ο σύνδεσμος του καλωδίου επέκτασης πρέπει να είναι αδιάβροχος ή να είναι από ελαστικό ή να φέρει ελαστική επίστρωση.

Το καλώδιο ειδικού τύπου πρέπει να χρησιμοποιείται με ένα στοιχείο αυτονομίας.

Το ηλεκτρικό καλώδιο πρέπει να ελέγχεται τακτικά, μόνο όταν παρουσιάζει συμπτώματα βλάβης και να χρησιμοποιείται μόνο όταν βρίσκεται σε καλή κατάσταση.

Η είσοδος ενός τυχόν χαλασμένου ηλεκτρικού καλωδίου επιτρέπεται να διορθωθεί μόνο από ένα εξουσιοδοτημένο συνεργείο της Bosch.

Επιτρέπεται η χρήση καλωδίων ειδικού τύπου κατασκευής τύπου H05VV-F H05RN-F.

Συναρμολόγηση

Μη συνδέσετε το μηχάνημα στην πρίζα πριν το συναρμολογήσετε πλήρως.

Η συναρμολόγηση της προστατευτικής κάλυπτρας

Τοποθετήστε τον προφυλακτήρα 10 και την κεφαλή κοπής 7.

1 Αναρτήστε τον προφυλακτήρα στην κεφαλή κοπής και σπρώξτε τον προς τα πάνω. 2 Ρυθμίστε τον προφυλακτήρα προς τα κάτω με το χέρι και αφαιρέστε τα αιχμηρά άκρα (κλικ).

Συναρμολόγηση των στροχών (μόνο ART 30/3000 COMBITRIM)

Βάλτε τους τροχούς 11 επάνω στη ράβδο οδήγησης 6. 32 Συναρμολογήστε τη βίδα 19 και το παξιμάδι 18.

Υπόδειξη: Η θέση των τροχών μπορεί να επαναρυθμιστεί με το παξιμάδι 18 και να οριστεί στην επιθυμητή θέση.

33 Οι τροχοί μπορούν να μετακινηθούν προς τα επάνω και προς τα κάτω κατά μήκος της ράβδου οδήγησης 6 και να ρυθμιστούν έτσι στο κατάλληλο ύψος κοπής.

Ρύθμιση

Χρήση της συσκευής

Η κινητή 4 μπορεί να τεθεί σε διαφορετικές θέσεις:

1. Για ν' αλλάξετε τη θέση της λαβής, τραβήξτε τη βίδα λαβής 3 και ρυθμίστε την κινητή λαβή 4. 2. Σφίξτε πάλι τη βίδα λαβής 3 για να ασφαλίσετε την κινητή λαβή 4 στη ρυθμισμένη θέση.

Ρύθμιση μήκους του χλοοκοπτικού

1. Τραβήξτε το κέλυφος ρύθμισης 5 κατά 90°. 2. Για αύξηση του μήκους, τραβήξτε τη ράβδο οδήγησης προς τα έξω, για μείωση σπρώξτε την προς τα μέσα. Σφίξτε το κέλυφος ρύθμισης 5.

Ρύθμιση της γωνίας της κεφαλής κοπής:

Για να αλλάξετε τη γωνία κοπής, πατήστε με το πόδι σας το πετάλι 12 και γυρίστε τη ράβδο οδήγησης 6 στην επιθυμητή θέση.

Αφήστε ελεύθερο το πετάλι 12.

Ρύθμιση για κοπή στις άκρες

Μετακίνηση των τροχών (αν είναι μοναρμολογημένοι): 1. Χαλαρώστε το παξιμάδι μοχλού 18. 2. Γυρίστε τους τροχούς 11 κατά 90° όπως φαίνεται στην εικόνα. 3. Σφίξτε το παξιμάδι μοχλού 18. Ρύθμιση της γωνίας της κεφαλής κοπής: 1. Πατήστε με το πόδι σας το πετάλι 12. 2. Θέστε τη ράβδο οδήγησης 6 στην κατώτατη θέση. Αφήστε ελεύθερο το πετάλι 12. Μετακίνηση της κεφαλής κοπής: 1. Χαλαρώστε το κέλυφος 5. 2. Γυρίστε τη ράβδο οδήγησης 6 κατά 90°, όπως φαίνεται στην εικόνα, για να ρυθμίσετε την κεφαλή κοπής 7 για άνετη κοπή/κοπή στις άκρες. Σφίξτε πάλι το κέλυφος ρύθμισης 5.

Κοπή και κοπή άκρων

Απομακρύνετε τυχόν πέτρες, μεταλλικά αντικείμενα και άλλα αντικείμενα από την υπό κοπή επιφάνεια.

Μετά την κοπή, η λεπίδα του χλοοκοπτικού η μηχανή συνεχίζει να κινείται για αρκετά δευτερόλεπτα ακόμη. Περιμένετε να σταματήσει να κινείται ο κινητήρας/η μηχανή πριν θέσετε τη μηχανή σε νέα λειτουργία.

Μην θέτετε τη μηχανή εκτός λειτουργίας και αμέσως εντός λειτουργίας.

Θέση εκτός λειτουργίας

Πατήστε και κρατήστε πατημένο το διακόπτη 1. Για να διακόψετε τη λειτουργία, αφήστε το διακόπτη 1 ελεύθερο.

Κοπή χορταριού

Μετακινείτε το χλοοκοπτικό προς τα δεξιά και προς τα αριστερά, κρατώντας ταυτόχρονα επαρκή απόσταση από το σώμα σας.

Το χλοοκοπτικό κόβει και καθαρίζει το χορτάρι μέχρι 15 cm. Υψηλότερο χορτάρι κόβεται βαθύτερα.

Για κοπή χλοοτάπητα αφαιρέστε τους τροχούς (μόνο ART 30/3000 COMBITRIM).

Κοπή με ψηλό χορτάρι/ζιζάνια

Το μηχάνημα είναι εξοπλισμένο με ειδικά μέρη προστασίας. Η συνάρτηση περιγράφεται στο κεφάλαιο «Συντήρηση των καρβουδιών».

Για να κόψετε πιο εύκολα, ανεξάρτητα από τα ειδικά μέρη προστασίας, αυξάνουν την απόδοση κόβοντας περιφέροντας έτσι καλύτερα αποτελέσματα.

Κοπή άκρων

Οδηγείτε το χλοοκοπτικό κατά μήκος της άκρης του χορτοτάπητα. Για αποφυγή της ταχείας φθοράς της προστασίας αποφεύγετε την επαφή με σκληρές επιφάνειες.

Για να μπορείτε να οδηγείτε καλύτερα το μηχάνημα χρησιμοποιείτε το τόξο προστασίας δένδρων και ράβδο οδήγησης (μόνο ART 30/3000 COMBITRIM - διατίθεται ως ειδικό εξάρτημα για το ART 23/26/2300/2600 COMBITRIM).

Κοπή γύρω από δέντρα και θάμνους

Προσοχή όταν κόβετε γύρω από δέντρα και θάμνους να μην τα εγγίζει η προστασία.

Τα φυτά μπορεί να μαραθούν, αν χαλάει ο φλοιός τους.

Για να μπορείτε να οδηγείτε καλύτερα το μηχάνημα χρησιμοποιείτε την κινητή λεπίδα και το τόξο προστασίας δένδρων (μόνο ART 30/3000 COMBITRIM - διατίθεται ως ειδικό εξάρτημα για το ART 23/26/2300/2600 COMBITRIM).

Ρύθμιση της κλίσης της προστασίας

Η περιστροφή είναι ανάγκη να αρχίσει και να κόψει. Αυτό το καταλαβαίνετε, όταν ο κινητήρας περιστρέφεται χωρίς όπλο και το χορτάρι δεν κόβεται.

Η περιστροφική κίνηση απελευθερώνει τη μεμβράνη από το δοχείο, ή σε μια άλλη στάση εργασίας και κολλάει αμέσως το ελεύθερο (απαραίτητη η ένδειξη 3 kg περίπου). Τότε η κανάτα δεν απελευθερώνει τη μεμβράνη. Κάθε φορά που ενεργοποιείται η κανάτα, το καρούλι αποθηκεύει μεμβράνη.

Αν η μεμβράνη έχει σκληρύνει τελείως μετά από δύο ώρες, για να επιτευχθεί η νέα διάταξη τοπικά.

Όταν η μεμβράνη υπερβαίνει τη μέγιστη διάταξη κοπής, κόβεται από το ενσωματωμένο σύστημα στην προστατευτική κάλυψη 10 μαχαίρι 24.

Συντήρηση

Πριν από την έναρξη οποιασδήποτε εργασίας στο ίδιο το μηχάνημα, τραβήξτε το βύσμα από την πρίζα.

Υπόδειξη: Ελέγχετε τακτικά τις παρακάτω εργασίες συντήρησης, για να εξασφαλίζεται μια μακροχρόνια και ασφαλής λειτουργία.

Ελέγχετε τακτικά το μηχάνημα, όπως παρουσιάζει εμφανείς ζημιές, π.χ. χαλαρές συνδέσεις και φθαρμένα ή χαλασμένα εξαρτήματα.

Ελέγξτε, αν οι καλύπτρες και οι προστατευτικές διατάξεις είναι σωστά και όλα τα συνερμολογημένα. Πριν από κάθε χρήση ελέγξτε ενδεχομένως συχνά απαραίτητες εργασίες συντήρησης ή ενίσχυσης.

Αν προλάβετε τις ειρημένες εσωτερικές κατασκευές και ελέγχου το χλοοκοπτικό σύστημα κάποτε, τότε η ενίσχυση πρέπει να ανατεθεί σε ένα εξουσιοδοτημένο συνεργείο ή εξειδικευμένο προσωπικό της Bosch.

Όταν ζητάτε διαφορετικές ή πρόσφορες κατασκευές παραγγέλνετε ανταλλακτικά, παρακαλούμε να αναφέρετε οπωσδήποτε τον κωδικό αριθμό που υπάρχει στην πινακίδα κατασκευαστή!

Συντήρηση του καρουλιού

Πριν από την έναρξη οποιασδήποτε εργασίας στο ίδιο το μηχάνημα, τραβήξτε το βύσμα από την πρίζα.

Αντικατάσταση του καρουλιού της μεμβράνης

Συγκρατήστε την πλάκα του καρουλιού 23.

Περιστρέψτε το καρούλι 21 με φορά αντίθετη εκείνης των δεικτών του ρολογιού και αφαιρέστε το.

Αφαιρέστε το άδειο καρούλι 25 από την καμπάνα καρουλιού.

Περάστε την άκρη της μεσηνέζας του καρουλιού μέσα από την τρύπα 22 και βάλτε την στο καρούλι 21.

Τραβήξτε από το καρούλι περίπου 9 cm μεσηνέζα.

Τοποθετήστε το καρούλι με τη μεσηνέζα στο καρούλι 21 ώστε να εφάπτεται στην πλάκα του καρουλιού (μαγνιόν), πιέστε το λίγο και στη συνέχεια γυρίστε το προς τα δεξιά μέχρι αναστολής.

Συναρμολογήστε το καρούλι με ιδιαίτερα γερή μεσηνέζα

Συγκρατήστε την πλάκα του καρουλιού 23.

Περιστρέψτε το καρούλι 21 με φορά αντίθετη εκείνης των δεικτών του ρολογιού και αφαιρέστε το.

Τοποθετήστε το καρούλι στην ιδιαίτερη γερή μεσηνέζα 14 ώστε αυτή να είναι πλήρως στην πλάκα καρουλιού (σύνδεση μαγνιόν), πιέστε το προς τα κάτω και αφήστε το γυρίζοντάς το με ωρολογιακή φορά (κλικ).

Σε περίπτωση που ιδιαίτερα γερή μεσηνέζα σπάσει, αφαιρέστε το καρούλι όπως περιγράφεται πιο πάνω και περάστε την εφεδρική μεσηνέζα 13 στο καρούλι όπως φαίνεται στην εικόνα.

Η εφεδρική ιδιαίτερα γερή μεσηνέζα μπορεί να διαφυλαχθεί στο πλαίσιο όπως φαίνεται στην εικόνα.

Ν. Τελικά μεσηνέζας

Αφαιρέστε το καρούλι 25 όπως περιγράφτηκε πιο πάνω.

Συμπιέστε το δακτύλιο συγκράτησης 27, ωθήστε τον προς τα εμπρός και αφαιρέστε τον από πάνω από τη μικρότερη διάτρηση του καρουλιού. Κόψτε περίπου 8 m μεσηνέζα από το εξωτερικό καρούλι του μηχανισμού. Περάστε το ένα άκρο μέσα στην εγκοπή του καρουλιού κατά τέτοιο τρόπο, ώστε να προεξέχει κατά 4 mm περίπου.

Τυλίξτε την κατεύθυνση μεσηνέζας μερικά περιστρέφοντάς την όπως δείχνει το βέλος.

Ιεράστε το άκρο της μεμβράνης μέσα από την οξία 26 οδό δακτυλίου συγκράτησης 27.

Κρατήστε τη μεμβράνη με τα δάχτυλα και οδό δακτυλίου συγκράτησης 27 επάνω από τη μικρή προεξοχή του καρουλιού.

Τοποθετήστε το καρούλι όπως περιγράφηκε παραπάνω.

Υπόδειξη: Χρησιμοποιείτε μόνο μεμβράνες από τη Bosch. Αυτές διαθέτουν βέλτιστες ιδιότητες κοπής και ευκαμψίας. Άλλες, διαφορετικές μεμβράνες μπορεί να επηρεάσουν την απόδοση εργασίας.

Μετά την κοπή/Διαφύλαξη

Τραβήξτε το βύσμα από την πρίζα πριν εκτελέσετε οποιαδήποτε εργασία στο ίδιο το μηχάνημα.

Καθαρίστε το εξωτερικό τμήμα του χλοοκοπτικού με μια μαλακή βούρτσα και ένα πανί. Μη χρησιμοποιείτε διαλύτες ή μέσα στίλβωσης. Απομακρύνετε ολοσχερώς τα κολλημένα φυλλείμματα της χλόης και τα άλλα μικροστικίεμενα, ιδιαίτερα από τις σχισμές αερισμού 8.

Τοποθετήστε το μηχάνημα στη βάση και καθαρίστε το εσωτερικό της προστατευτικής καλύπτρας 10. Αφαιρέστε τυχόν συσσωρευμένα υπολείμματα της χλόης με ένα κομμάτι ξύλο ή πλαστικό.

Αναρτήστε το καλώδιο στο γάντζο καλωδίου. ΜΗΝ τυλίγετε το καλώδιο και την προέκταση μαζί γύρω από γάντζο καλωδίου και την προφυλακτήρα. Το καλώδιο μπορεί να υποστεί βλάβη αν αγγίξει το μαχαίρι κοπής. Να τυλίγετε το καλώδιο ΜΟΝΟ στο ενσωματωμένο γάντζο καλωδίου.

Αναζήτηση σφαλμάτων

Στον παρακάτω πίνακα αναφέρονται τα πιθανά σφάλματα καθώς και πώς μπορείτε να τα εξουδετερώσετε, αν κάποια φορά το μηχάνημα δεν εργάζεται άψογα. Απευθυνθείτε στο συνεργείο σας ή στην εξυπηρέτηση πελατών (Service) αν μ' αυτόν τον τρόπο δεν θα μπορέσετε να εντοπίσετε και να εξουδετερώσετε το πρόβλημα.

Προσοχή: Πριν αρχίσετε την αναζήτηση σφαλμάτων διακόψτε τη λειτουργία και τραβήξτε το βύσμα από την πρίζα.

Συμπτώματα	Πθανή αιτία	Θεραπεία
To χλοOOKONTIκό δελειουργεί	Λείπειη τάση δικτύουXαλασμένη πρίζα δικτύουXαλασμένο καλώδιο επιμήκυνούςEvεργοποιήθηκε η ασφάλεία	Ελέγξτε και θέοτε σελειουργίαXρησιμοποιήθε μίαλλη πρίζαΕλέγξτε κι ενδεχομένωςαντικataστήθετο το καλώδιοΑλλάξετην ασφάλεία
To χλοOOKONTIκό κάνειδιακοίες	Xαλασμένο καλώδιο επιμήκυνούςXαλασμένη εσωτερική καλώδιωητου μηχανήματος	Ελέγξτε κι ενδεχομένωςαντικataστήθετο το καλώδιοΑπευθυθείετο στην μιπρεοίαεξμρέτησοςπελατώνΑπευθυθείετο στην μιπρεοίαεξμρέτησοςπελατών
To μηχάνημaunερφορτίζεται	Πού uψηλό χορτάρι	Κόβετε βαθμίαia
To μηχάνημa δεν κόβει	Πού kovτή/σηασμένη μεσηνεζα	Puθμίοτε το μήκος της μεσηνεζαςμετοχέρι/autóματa
Δεν προωθείαιημεσηνεζα	'Δδειο καρούλiMπερδεύτηκε η μεσηνεζα στοκαρούλi	Ελέγξτε το καρούλiAv χρειαστέι,ξανατυλίξετην
To σηασμο τηςμεσηνεζας συνεχίζεται	Mπερδεύτηκε η μεσηνεζα στοκαρούλiO χερρισμός του χλοοκόπηνδενεival σωστός.	Av χρειαστέι,ξανατυλίξετηνKόβετε μόνο μετην αἰχμή τηςμεσηνεζας και αποφέγετε τηνεπαφή με πέτρες, toixouc και αλλασταθερὰ αντικείμενα. Pμθμίζετetakṭικā τη μεσηνεζα γίανανιτυχάνετε ολόκληρο το φάρδοςκοπής.

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Υπηρεσία εξυπηρέτησης πελατών (Service)

Αναλυτικά οδηγίες και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com

Robert Bosch Α.Ε.

Κηφισού 162

12131 Περιστέρι-Αθήνα

[phone] ΚΕΝΤΡΟ

[phone] ΚΕΝΤΡΟ

Fax. [phone]

Fax. [phone]

www.bosch.gr

ABZ Service Α.Ε.

[phone] SERVICE

Fax [phone]

Δήλωση συμβατικότητας

Εκπεμπόμενες τιμές μέτρησης σύμφωνα με 2000/14/ΕΚ (ύψος 1,60 m, απόσταση 1,0 m) και EN 28 662.

Η συμφωνία με την κανονική εκτιμώμενη στάθμη θορύβου της συσκευής ανέρχεται σε: Στάθμη ακουστικής πίεσης 84 dB (A). Στάθμη ηχητικής ισχύος 95 dB (A).

Ο χαρακτηριστικός κραδασμός χειρός-βραχίονα είναι χαμηλότερος από 2,5 m/s².

Δηλώνουμε υπεύθυνα ότι το προϊόν αυτό εκπληρώνει τους εξής κανονισμούς ή συστάσεις: EN 786, EN 60 335 σύμφωνα με τις διατάξεις των οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ, 2000/14/ΕΚ.

2000/14/ΕΚ: Η εγγυημένη στάθμη ακουστικής ισχύος Lw είναι μικρότερη από 96 dB (A). Διαδικασία αποτίμησης της συμμόρφωσης σύμφωνα με το παράρτημα VI.

Δηλωμένη υπηρεσία ελέγχου: SRL, Sudbury England

Κωδικός αναγνώρισης (ID) των υπηρεσιών ελέγχου: 1088

Leinfelden, 01.12.2004.
