ART 30 - Grästrimmer BOSCH - Gratis bruksanvisning och manual

Produkttyp	Elektrisk grästrimmer (röjningssåg)
Märke	BOSCH
Modell	ART 30
Upptagen effekt	500 W
Tomgångsvarvtal	10 500 varv/min
Skärdiameter	30 cm
Standard skärtråd	Ø 1,6 mm
Extra stark skärtråd	Ø 2,4 mm
Spolekapacitet	8 m
Trådmatning	Pro-automatisk
Vikt	3,2 kg
Skyddsklass	II (dubbelisolering)
Spänning	230 V AC, 50 Hz
Justerbart handtag	Ja
Vinkeljustering av huvud	Ja (pedal)
Hjul	Ja
Trädskyddsbygel	Ja
Medföljande tillbehör	Skyddskåpa, justerbart handtag, hjul, bygel, extra stark skärtråd
Underhåll och rengöring	Rengör med en mjuk trasa, använd inte vatten eller lösningsmedel
Säkerhet	Dubbelisolering, motorstopp vid släpp av strömbrytaren, skyddskåpa
Reservdelar och reparerbarhet	Originaldelar från Bosch finns, reparation endast av auktoriserad service
Garanti	Tillverkargaranti (se manualen)

Vanliga frågor - ART 30 BOSCH

Hur får jag tråden att matas automatiskt?

Tryck grästrimmern under drift mot marken eller en hård yta med ett tryck på cirka 3 kg. Tråden matas automatiskt cirka 4 cm för varje tryck. Om tråden är av, tryck två gånger för att få full skärdiameter.

Vad gör jag om skärtråden inte kommer ut?

Kontrollera att spolen inte är tom eller att tråden inte är vriden. Om spolen är tom, byt ut den. Om tråden är vriden, ta bort spolen och linda tråden korrekt.

Hur byter jag trådspolen?

Koppla bort apparaten. Håll spolplattan, vrid locket moturs och ta bort det. Ta bort den tomma spolen, sätt i den nya spolen genom att rikta in bajonettfästet, tryck lätt och vrid höger tills det klickar. Dra ut cirka 9 cm tråd ur spolen.

Vilken typ av tråd ska jag använda?

Använd endast original skärtrådar från Bosch. Standardtråden har en diameter på 1,6 mm, den extra starka tråden 2,4 mm. Använd aldrig metalltråd.

Hur justerar jag skärhöjden?

Lossa vingmuttern på hjulen, flytta hjulen längs stången uppåt eller nedåt för att ställa in önskad höjd, dra sedan åt muttern.

Kan jag använda apparaten i regn?

Nej, använd eller utsätt inte grästrimmern för regn. Manualen anger tydligt att apparaten inte får användas i regn.

Hur rengör jag apparaten?

Koppla bort apparaten. Rengör utsidan med en mjuk, torr trasa. Ta bort gräs och partiklar från ventilationsöppningarna. För att rengöra insidan av skyddskåpan, lägg apparaten på sidan och ta bort rester med en bit trä eller plast. Använd inte vatten eller lösningsmedel.

Vad gör jag om apparaten inte startar?

Kontrollera strömförsörjningen: vägguttag, förlängningssladd, säkring. Om förlängningssladden är skadad, byt ut den. Om den interna ledningen är defekt, kontakta Bosch service.

Hur justerar jag huvudets vinkel?

Tryck ner vinkeljusteringspedalen helt, vrid stången till önskad position och släpp sedan pedalen. För att klippa kanter, ställ in huvudet i lågt och lutat läge.

Var hittar jag reservdelar?

Reservdelar finns hos Boschs service eller på webbplatsen www.bosch-pt.com. Använd alltid originaldelar från Bosch. Vid beställning, ange apparatens tiosiffriga referensnummer.

BRUKSANVISNING ART 30 BOSCH

Trimning längs med en kant

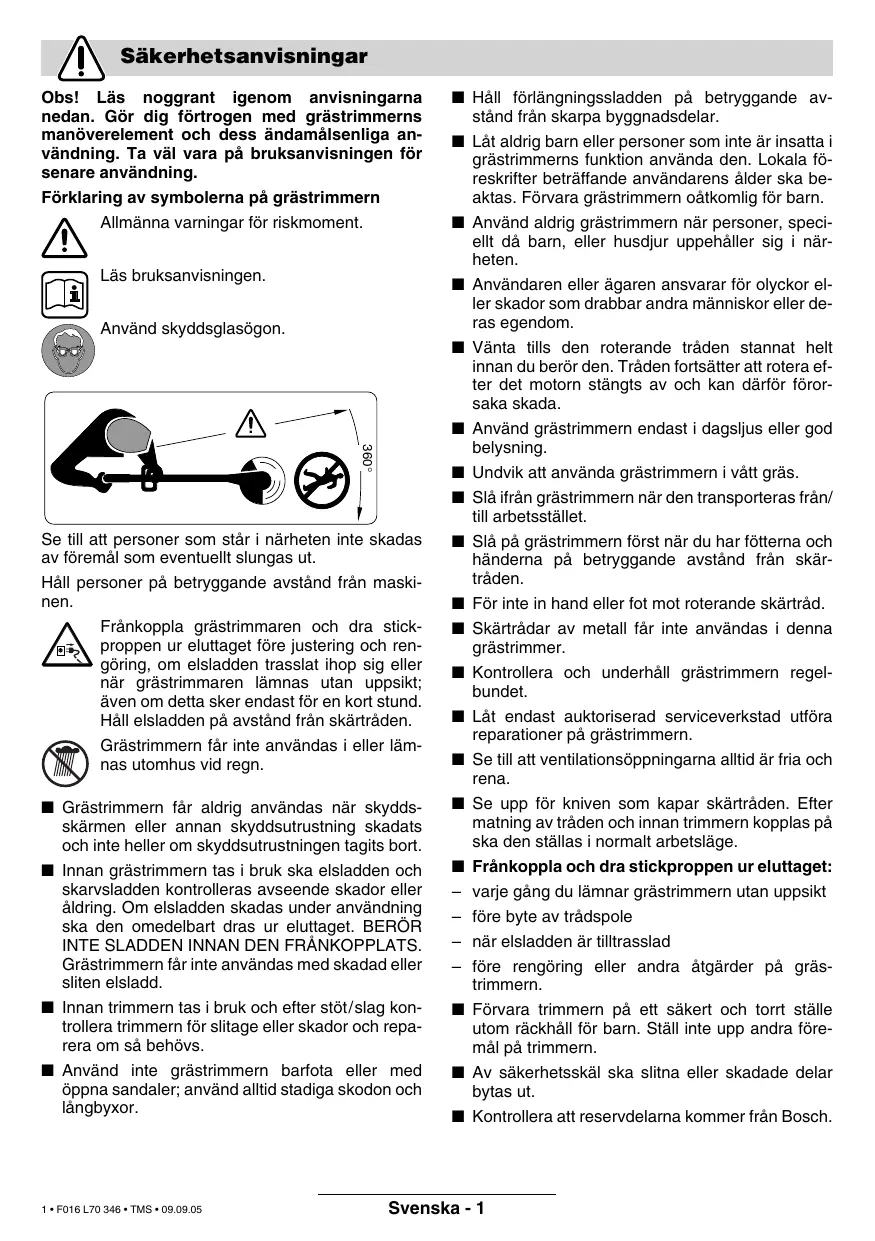

Obs! Läs noggrant igenom anvisningarna nedan. Gör dig förtrogen med grästrimmerns manöverorgan och dess ändamålsenliga användning. Ta väl vara på bruksanvisningen för senare användning.

Förklaring av symbolerna på grästrimmern

Allmänna varningar för riskmoment.

Läs bruksanvisningen.

Använd skyddsglasögon.

Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut.

Håll personer på betryggande avstånd från maskinen.

Frånkoppla grästrimmern och dra stickproppen ur eluttaget före justering och rengöring, om sladden trasslat ihop sig eller när grästrimmern lämnas utan uppsikt; även om detta sker endast för en kort stund. Håll sladden på avstånd från skärtänderna.

Grästrimmern får inte användas i eller lämnas utomhus vid regn.

Grästrimmern får aldrig användas när skyddsskärmen eller annan skyddsutrustning skadats och inte heller om skyddsutrustningen tagits bort. Innan grästrimmern tas i bruk ska elsladden och skarvsladden kontrolleras avseende skador eller åldring. Om elsladden skadas under användning ska den omedelbart dras ur eluttaget. BERÖR INTE SLADDEN INNAN DEN FRÅNKOPPLATS. Grästrimmern får inte användas med skadad eller sliten elsladd. Innan trimmern tas i bruk och efter stöt/slag kontrollera trimmern för slitage eller skador och reparera om så behövs. Använd inte grästrimmern barfota eller med öppna sandaler; använd alltid stadiga skodon och långbyxor.

Håll förlängningssladden på betryggande avstånd från skarpa byggnadskanter.

Låt aldrig barn eller personer som inte är insatta i grästrimmerns funktion använda den. Lokala föreskrifter beträffande användarens ålder ska beaktas. Förvara grästrimmern oåtkomlig för barn.

Använd aldrig grästrimmern när personer, speciellt barn, eller husdjur uppehåller sig i närheten.

Användaren eller ägaren ansvarar för olyckor eller skador som drabbar andra människor eller deras egendom.

Vänta tills den roterande tråden stannat helt innan du berör den. Tråden fortsätter att rotera efter att motorn stängts av och kan därför förorsaka skada.

Använd grästrimmern endast i dagsljus eller god belysning.

Undvik att använda grästrimmern i vått gräs.

Slå ifrån grästrimmern när den transporteras från/till arbetsstället.

Slå på grästrimmern först när du har fötterna och händerna på betryggande avstånd från skärtråden.

För inte in hand eller fot mot roterande skärtråd.

Skärtrådar av metall får inte användas i denna grästrimmer.

Kontrollera och underhåll grästrimmern regelbundet.

Låt endast auktoriserad serviceverkstad utföra reparationer på grästrimmern.

Se till att ventilationsöppningarna alltid är fria och rena.

Se upp för kniven som kapar skärtråden. Efter matning av tråden och innan trimmern kopplas på ska den ställas i normalt arbetsläge.

Frånkoppla och dra stickproppen ur eluttaget:

• varje gång du lämnar grästrimmern utan uppsikt - före byte av trådspole
• när elsladden är tilltrasslad - före rengöring eller andra åtgärder på grästrimmern. Förvara trimmern på ett säkert och torrt ställe utom räckhåll för barn. Ställ inte upp andra föremål på trimmern.
• Av säkerhetsskäl ska slitna eller skadade delar bytas ut. Kontrollera att reservdelarna kommer från Bosch.

Tekniska data

Grästrimmer		ART 23 COMBITRIM/ ART 2300 COMBITRIM	ART 26 COMBITRIM/ ART 2600 COMBITRIM	ART 30 COMBITRIM/ ART 3000 COMBITRIM
Artikelnummer		3 600 H78 B..	3 600 H78 C..	3 600 H78 D..
Märkeffekt	[W]	400	450	500
Tomgångsvarvital	[r/min]	12 500	11 500	10 500
Trådmating		Pro-halvautomatisk	Pro-halvautomatisk	Pro-halvautomatisk
Handtag, justerbart		●	●	●
Trimhuvudets vinkelinställning/inställning für kant-rimning		●	●	●
Skärtråd	[mm]	Ø 1,6	Ø 1,6	Ø 1,6
Klippdiameter	[cm]	23	26	30
Trådspolenskapacitet	[m]	8	8	8
Extrastark skärtråd	[mm]	Ø 2,4	Ø 2,4	Ø 2,4
Vikt (utan extra tillbehör)	[kg]	2,7	3,0	3,2
Skyddsklass		☐ / II	☐ / II	☐ / II
Seriennummer	Se serienummern 16 (typskylt) på maskinen.

Ändamålsenlig användning

Grästrimmern är avsedd för trimning av gräs och ogräs under buskar samt på slänter och vid kanter som inte kan nås med gräsklipparen.

Grästrimmern kan användas vid en omgivningstemperatur mellan 0°C och 40°C.

Inledning

Denna instruktionsbok lämnar anvisningar för korrekt montering och säker användning av din grästrimmer. Det är viktigt att du noggrant läser igenom anvisningarna.

Leveransen omfattar

Ta försiktigt ut grästrimmern ur förpackningen och kontrollera att följande delar finns med:

• Trimmer, skyddsskärm
• Justerbart handtag (monterat), hjul (endast ART 30/3000 COMBITRIM), distansbygel

(endast ART 30/3000 COMBITRIM)

• Extrastark skärtråd
• Bruksanvisning

Saknas delar eller är de skadade, ta genast kontakt med din återförsäljare.

Maskinens komponenter

1 Strömställare Till/Från 2 Handtag 3 Handtagsskruv 4 Justerbart handtag 5 Klamhylsa 6 Rör 7 Trimmerhuvud 8 Ventilationsöppningar 9 Distansbygel (endast ART 30/3000 COMBITRIM) 10 Skyddsskärm 11 Hjul (endast ART 30/3000 COMBITRIM) 12 Fotpedal för trimmerhuvudets vinkelinställning 13 Extrastark skärtråd 14 Spole med extrastark skärtråd 15 Stickpropp** 16 Serienummer

**krav i vissa länder

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Obs! Frånkoppla gräsklipparen och dra stickproppen ur eluttaget före justering och rengöring eller om elsladden kapats, skadats eller trasslat ihop sig.

På avstängd grästrimmer fortsätter skärtråden att rotera några sekunder.

Varning - berör inte den roterande skärtråden.

Säkert elsystem

Din maskin är skyddsisolerad och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända förlängningssladdar. Ytterligare information kan du få hos närmaste Bosch service-station.

För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max. 30 mA. Denna FI-brytare ska kontrolleras före varje användning.

OBS!: För din säkerhet är det nödvändigt att stickproppen 15 på maskinen förbinds med förlängningskabeln 17.

Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkat av gummi eller försett med gummioverdrag.

För skarvsladden ska dragavlastning användas.

Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är i gott skick.

Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad.

Som skarvsladd får endast kvalitet H05VV-F eller H05RN-F användas.

Montage

Anslut inte grästrimmern till eluttaget innan den är fullständigt monterad.

A Montering av skyddsskärm

Lägg upp skyddshuven 10 på trimmerhuvudet 7.

Haka fast skyddshuven på trimmerhuvudet och skjut huven bakåt. Tryck skyddshuven nedåt tills den låser i läget (klick).

Montering av hjul

(endast ART 30/3000 COMBITRIM)

B1 Lägg upp hjulen 11 på styrstången 6. Sätt in skruven 19 och vingmuttern 18.

Anvisning: Genom att lossa vingmuttern 18 kan hjulens läge förändras och förskjutas till önskat läge.

E8 Hjulen kan skjutas uppåt eller nedåt på styrstången 6 och ställas in på erforderlig skärhöjd.

Inställning

Så här justeras det ställbara handtaget

Handtaget 4 kan ställas in i olika lägen:

För ändring av läget lossa handtagsskruven 3 och justera det ställbara handtaget 4. Dra fast handtagsskruven 3 för att låsa det ställbara handtaget 4 i inställt läge.

D Inställning av trimhöjd

Vrid klamhylsan 5 90°. Styrstangen blir längre när den dras ut och kortare när den skjuts in. Dra åter fast klamhylsan 5.

E Inställning av trimhuvudets vinkel:

För ändring av trimvinkeln tryck ned fotpedalen 12 och vrid styrstangen 6 till önskat läge.

Släpp fotpedalen 12.

Inställning för kanttrimning

F Förskjutning av hjulen (om monterade): Lossa vingmuttern 18. Vrid hjulen 11 enligt bild 90°. Dra fast vingmuttern 18. G Inställning av trimhuvudets vinkel:

Tryck ned fotpedalen 12. 2 Skjut styrstangen 6 till lägsta läget. Släpp åter fotpedalen 12. H Förskjutning av trimhuvud:

1 Lossa klamhylsan 5. Vrid styrstangen 6 enligt bild 90° för inställning av trimhuvudet 7 för klippning/kanttrimning. Dra åter fast klamhylsan 5.

Klippning och kanttrimning

Plocka bort stenar, träbitar och andra föremål från stället som ska trimmas.

Efter urkoppling av grästrimmern fortsätter skärtråden att rotera några sekunder. Vänta tills motorn/skärtråden stannat helt innan trimmern återinkopplas.

Undvik att koppla in och ur med kort intervall.

In- och urkoppling

Tryck ned strömställaren 1 och håll den nedtryckt. För urkoppling släpp strömställaren 1.

Gräsklippning

Förflytta grästrimmern åt vänster och höger samt håll därvid trimmern på betryggande avstånd från kroppen.

Grästrimmern kan effektivt klippa gräs till en längd på 15 cm. Längre gräs måste klippas i flera steg.

För klippning av högt gräs ska hjulen tas bort (endast ART 30/3000 COMBITRIM).

Klippning av högt gräs/ogras

Grästrimmern är försedd med en extrastark skärtråd; monteringen beskrivs i avsnittet "Spolens skötsel".

Vid mycket höga, kraftiga växter ökar den extrastarka skärtråden arbetseffekten och ger bättre resultat.

Kanttrimning

För grästrimmern längs gräskanterna. För att undvika snabbt slitage av tråden, undvik kontakt med hårda ytor eller murar.

Använd distanskyddsbygeln 9 som styrhjälp (endast ART 30/3000 COMBITRIM - finns att få som tillbehör för ART 23/26/2300/2600 COMBITRIM).

Klippning kring träd och buskar

Klipp försiktigt kring träd och buskar och se till att tråden inte kommer i kontakt med dem.

Träd och buskar kan dö om barken skadas.

För att underlätta styrningen använd det justerbara handtaget och distanskyddsbygeln 9 (endast ART 30/3000 COMBITRIM - finns att få som tillbehör för ART 23/26/2300/2600 COMBITRIM).

Trådens matning

Den roterande tråden slits och kan sedan brista. Detta märks av att motorn går utan belastning och att gräset inte klipps.

Tryck den påkopplade grästrimmern mot marken eller en stadig yta och lyft upp igen. (Det krävs ett anliggningstryck på ca 3 kg). Kopplingen 20 friger nu skärtråden. Vid varje tryckning matar trådspolen fram ca 4 cm tråd.

Har tråden brustit fullständigt, tryck två gånger för att uppnå max klippdiameter.

När tråden överskrider max klippdiameter kapas den av kniven 24 som är inbyggd i skyddsskärmen 10.

Underhåll

Innan arbeten utförs på trimmern ska stickproppen dras ur eluttaget.

Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs.

Undersök högtryckstvätten regelbundet avseende defekter som t.ex. lös infästning och slitna eller skadade komponenter.

Kontrollera att täckkåpor och skyddsanordningar är felfria och korrekt monterade. Eventuellt nödvändiga servicearbeten och reparationer ska utföras innan maskinen tas i bruk.

Om i grästrimmern trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch-elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken.

Spolens skötsel

Innan arbetet utförs på trimmern ska stickproppen dras ur eluttaget.

Byte av trådspole

Håll fast spolplattan 23.

Vrid spolskyddet 21 moturs och ta bort det.

Ta bort tomma spolen 25 ur spolskyddet.

Trä tråden på den nya/påfyllda spolen genom hålet 22 och placera spolen i spolskyddet 21.

Dra ut ca. 9 cm tråd ur spolen.

Placera spolen med spolskyddet 21 i korrekt läge på spelplattan (bajonett), tryck ned och vrid sedan åt höger mot stopp.

Vrid spolskyddet 21 moturs och ta bort det.

Lägg upp spolen med den extrastarka skärtråden 14 i rätt läge på spelplattan (bajonettlås), tryck ned och vrid fast den medurs (klick).

Om den extrastarka skärtråden brister, ta bort spolen enligt beskrivning ovan och sätt in reservskärtråden 13 i spolen enligt bild.

Reservskärtrådar kan hängas upp på trimmern som huvudbilden visar.

N Påfyllning av tråd

Ta bort spolen 25 enligt beskrivning ovan.

Tryck ihop hållarringen 27, skjut framåt och ta bort den över spolens mindre diameter.

Kapa ca. 8 m tråd från påfyllningsrullen. Tryck in ena ändan i spolens skåra så att ungefär 4 mm sticker över.

Linda upp tråden stadigt och i ordentliga skikt i pilriktningen.

Trä in trådens ända från insidan genom spåret 26 i hållarringen 27.

Håll tråden stram och skjut upp hållarringen 27 över spolens mindre diameter.

Sätt spolen på plats enligt beskrivningen ovan.

Anvisning: Använd endast reservskärtråd från Bosch. Den för ändamålet utvecklade specialtråden har ypperliga skär- och matningsegenskaper. Skärtrådar av annat fabrikat når inte samma arbetseffekt.

Innan arbeten utförs på trimmern ska stickproppen dras ur eluttaget.

Rengör grästrimmern noggrant utvändigt med en mjuk borste och en trasa. Använd inte vatten och inte heller lösnings- eller polermedel. Avlägsna alla gräsrester och partiklar, speciellt noggrant från ventilationsöppningarna 8.

Lägg grästrimmern att ligga på sidan och rengör skyddsskärmen 10 på insidan. Avlägsna ihoppressat gräs med en trä- eller plastbit.

Häng upp kabeln på kabelhaken. Nätsladden och förlängningssladden får INTE lindas kring kabelhaken och skyddshuven. Kabeln kan skadas om den berör skärkniven. Häng upp kabeln ENDAST på kabelhaken.

Felsökning

Tabellen nedan anger felsymptom och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad.

Obs! Koppla från maskinen och dra ut stickproppen innan felsökningen påbörjas.

Symptom	Möjliga orsaker	Ätgård
Trimmern startar inte	Nätspänning saknasNätuttaget defektSkarvsladden skadadSäkringen har lõst ut	Kontrolera och slå tillAnvänd ett annat eluttagKontrolera sladden och byt vid behovByt ut säkringen
Trimmern går med av-brott	Skarvsladden skadadInterna ledninger i maskinen defekta	Kontrolera sladden och byt vid behovUppsok kundtjänstenUppsok kundtjänsten
Trimmern har overbelastats	Gräset År für högt	Klipp i steg
Trimmern klipper inte	Tråden För kört/brustit	Mata tråden manuell/tautomatisch
Skärtråden matas intefram	Spolen tomTråden fellindad i speløn	Kontrolera spolenVid behov, upprepa lindningen
Skärtråden brister fortararende	Tråden fellindad i spelønTrimmern används inte på rätt sätt.	Vid behov, upprepa lindningenKlipp endast med skärtrådens spets, undvikkontakt med stenar, vöggar el-ler andra härda foremål. Mata regel-bundet fram tråden För att uppnå full trimbredd.

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifieringar till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Kundtjänst

En sprängskiss och information om reservdelar lämnas under: www.bosch-pt.com

[phone]

Fax [phone]

Försäkran om överensstämmelse

Mätvärdena har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1,0 m avstånd) och EN 28 662.

Maskinens A-vägda ljudnivå uppgår i typiska fall: Ljudtrycksnivå 84 dB (A); ljudeffektnivå 95 dB (A).

Vibration i hand/arm är lägre än 2,5 m/s².

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 786, EN 60 335 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå LWA är lägre än 96 dB (A). Beräkningsmetod för konformitet enligt bilaga VI.

Nämnd provningsanstalt: SRL, Sudbury England. Nämnda provningsanstaltens identifikationsnummer: 1088

Leinfelden, 01.12.2004.

Dr. Egbert Schneider

Förklaring av symbolerna på grästrimmern

Generell varning.

Läs bruksanvisningen.

Bär skyddsglasögon.

Se till att personer som står i närheten inte skadas av föremål som slungas ut.

Anslutningspunkten för förlängningssladden måste vara skyddad mot stänk, vara av gummi eller ha gummiöverdrag.

Förlängningssladden måste användas med en dragavlastning.

Anslutningssladden måste med jämna mellanrum kontrolleras med avseende på skador och får endast användas i gott skick.

Om anslutningssladden är skadad får den endast repareras av en auktoriserad Bosch-verkstad.

Endast förlängningssladdar av typen H05VV-F eller H05RN-F får användas.

Montering

Maskinen är utrustad med en extra kraftig trimmerlina, monteringen beskrivs i avsnittet «Underhåll av spole».

M Byte av lindningsspole

Håll fast splinesplattan 23.

Vrid spollocket 21 moturs och ta av det.

Ta den tomma spolen 25 ur spollocket.

För linan till den nya/fyllda spolen in genom hålet 22 och lägg den i spollocket 21.

Montering av spolen med extra kraftig trimmerlina

Hold spliceplaten 23 fast.

Drei spoledekselet 21 mot urviserne og ta det av.

Spole med ekstra kraftig trimmetrad 14 settes i riktig stilling på speleplaten (bajonettlas), trykkes ned og dreies fast med urviserne (klikk).

För enden på träden innenfra gjennom slissen 26 i holderingen 27.

Hold tråden stramt og skyv holding 27 inn over denindre spolediameteren.
