BRUGSANVISNING ART 30 COMBITRIM BOSCH
Betjeningsvejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje
Osyia xεiipou
Kullanim kilavuzu
Deutsch
English
Français
Espanol
Português
Italiano
Nederlandst
Dansk
Svenska
Norsk
Suomi
Elambdaviika
Türkce
BOSCH

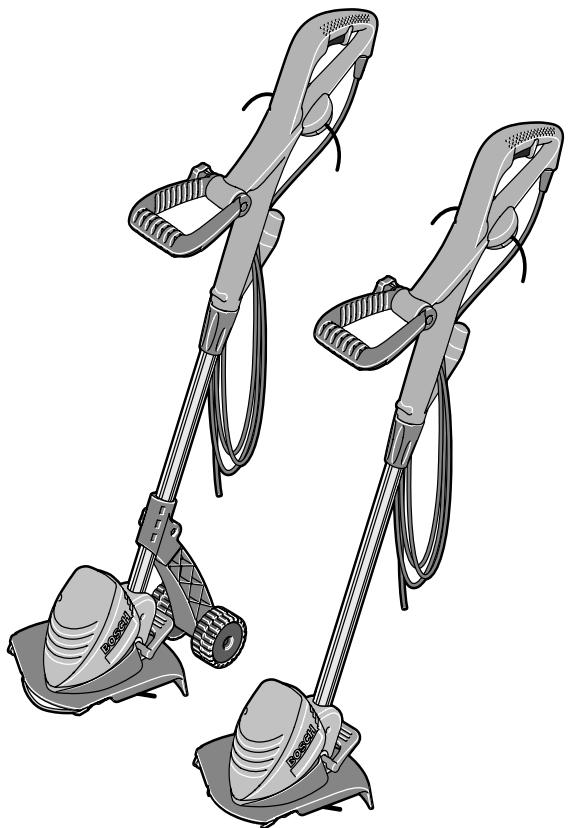

ART COMBITRIM
BOSCH
XXX XXX XXX

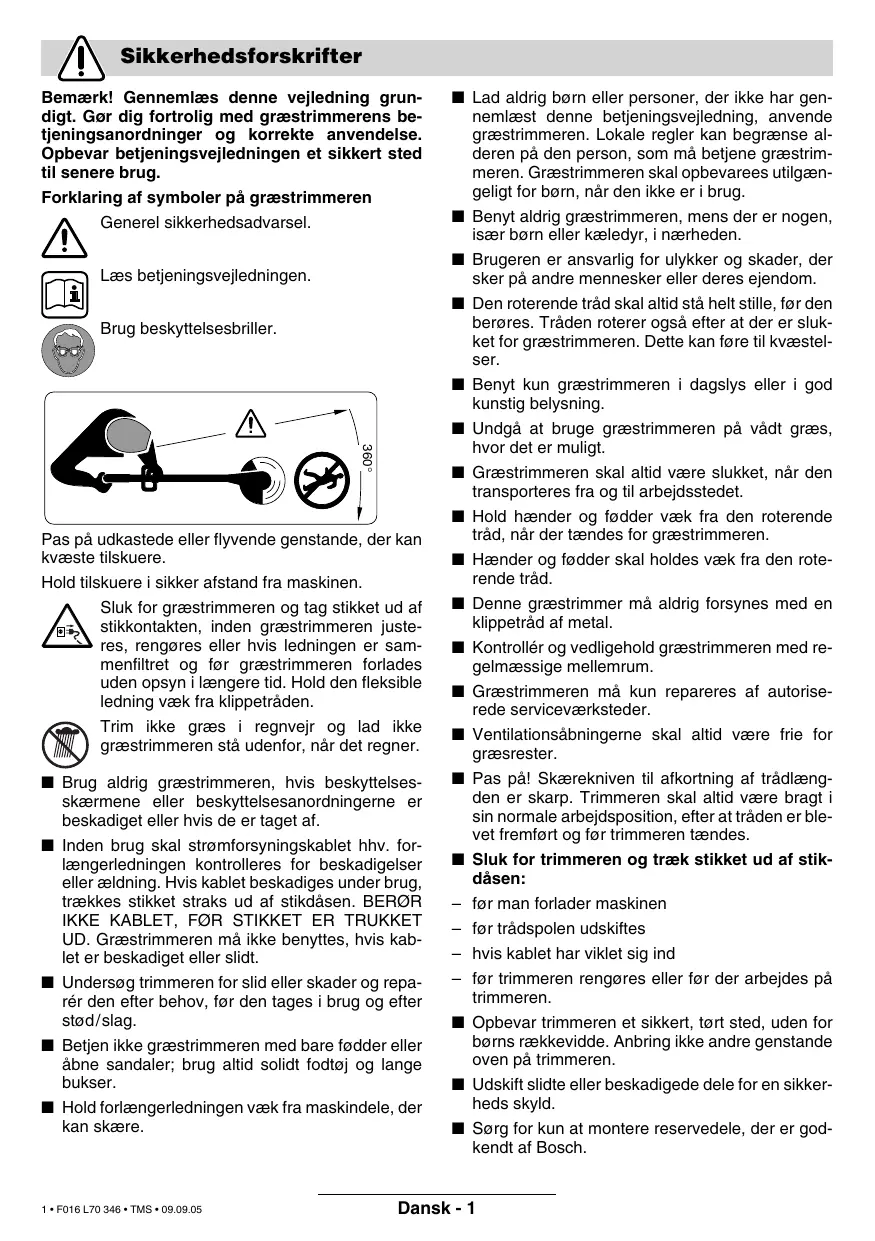

Bemærk! Gennemlæs betjeningsvejledningen grundigt. Gør dig fortrolig med græstrimmerens betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug.
Forklaring af symboler på græstrimmeren
Generel sikkerhedsadvarsel.
Læs betjeningsvejledningen.
Brug beskyttelsesbriller.

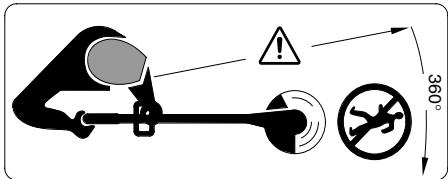

Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere.
Hold tilskuere i sikker afstand fra maskinen.
Sluk for græstrimmeren og tag stikket ud af stikkontakten, inden græstrimmeren justeres, rengøres, eller hvis ledningen er sammenfiltret, og før græstrimmeren forlades uden opsyn i længere tid. Hold den fleksible ledning væk fra klippetråden.
Trim ikke i regnvejr, og lad ikke trimmeren stå udenfor, når det regner.
■ Brug aldrig græstrimmeren, hvis beskyttelsesskærmene eller beskyttelsesanordningerne er beskadiget eller fjernet. ■ Inden brug skal strømforsyningskablet henholdsvis forlængerledningen kontrolleres for beskadigelse eller ældning. Hvis kablet beskadiges under brug, trækkes stikket straks ud af stikdåsen. BERØR IKKE KABLET, FØR STIKKET ER TRUKKET UD. Græstrimmeren må ikke bruges, hvis kablet er beskadiget eller slidt. Undersøg trimmeren for slid eller skader, og reparér den efter behov, før den tages i brug og efter stød/slag. Betjen ikke græstrimmeren med bare fødder eller åbne sandaler; brug altid solidt fodtøj og lange bukser. ■ Hold forlængerledningen væk fra maskindele, der kan skære.
Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende græstrimmeren. Lokale regler kan begrænse alderen på den person, som må betjene græstrimmeren. Græstrimmeren skal opbevares utilgængeligt for børn, når den ikke er i brug. ■ Benyt aldrig græstrimmeren, mens der er nogen, især børn eller kæledyr, i nærheden. ■ Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Den roterende tråd skal altid stå helt stille, før den berøres. Tråden roterer også efter at der er slukket for græstrimmeren. Dette kan føre til kvæstelser. ■ Benyt kun græstrimmeren i dagslys eller i god kunstig belysning. Undgå at bruge græstrimmeren på vådt græs, hvor det er muligt. Græstrimmeren skal altid være slukket, når den transporteres fra og til arbejdsstedet. ■ Hold hænder og fødder væk fra den roterende tråd, når der tændes for græstrimmeren. Hænder og fødder skal holdes væk fra den roterende tråd. Denne græstrimmer må aldrig forsynes med en klippetråd af metal. ■ Kontroller og vedligehold græstrimmeren med regelmæssige mellemrum. Græstrimmeren må kun repareres af autoriserede serviceværksteder. ■ Ventilationsåbningerne skal altid være frie for græsrester. Pas på! Skærekniven til afkortning af trådlængden er skarp. Trimmeren skal altid være bragt i sin normale arbejdsposition, efter at tråden er blevet fremført, og før trimmeren tændes. Sluk for trimmeren og træk stikket ud af stikdåsen:
- før man forlader maskinen
- før trådspolen udskiftes
- hvis kablet har viklet sig ind
- før trimmeren rengøres, eller før der arbejdes på trimmeren. Opbevar trimmeren et sikkert, tørt sted, uden for børns rækkevidde. Anbring ikke andre genstande oven på trimmeren. Udskift slidte eller beskadigede dele for en sikkerheds skyld. Sørg for kun at montere reservedele, der er godkendt af Bosch.
Tekniske data
| Græstrimmer | ART 23 COMBITRIM/ ART 2300 COMBITRIM | ART 26 COMBITRIM/ ART 2600 COMBITRIM | ART 30 COMBITRIM/ ART 3000 COMBITRIM |
| Bestillingsnummer | | 3 600 H78 B.. | 3 600 H78 C.. | 3 600 H78 D.. |
| Optagen effekt | [W] | 400 | 450 | 500 |
| Omdrejningstal, ubelastet | [/min] | 12 500 | 11 500 | 10 500 |
| Trådfremføring | | Pro-trykautomatik | Pro-trykautomatik | Pro-trykautomatik |
| Greb justerbart | | ● | ● | ● |
| Vinkelindstilling til trimmerhoved/indstil-ling til kantskæring | | ● | ● | ● |
| Klippetråd | [mm] | Ø 1,6 | Ø 1,6 | Ø 1,6 |
| Klippediameter | [cm] | 23 | 26 | 30 |
| Trådspolens kapacitet | [m] | 8 | 8 | 8 |
| Ekstrastaerk klippetråd | [mm] | Ø 2,4 | Ø 2,4 | Ø 2,4 |
| Vægt (uden ekstratilbehør) | [kg] | 2,7 | 3,0 | 3,2 |
| Isolationsklasse | | ☐ / II | ☐ / II | ☐ / II |
| Seriennummer | Se serienummer 16 (typeskilt) på maskinen. |
Dette produkt er beregnet til at klippe græs og fjerne ukrudt under buske samt på skråninger, skrænter og langs kanter, hvor det ikke er muligt at benytte plæneklipperen.
Den beregnede anvendelse gælder omgivelsestemperaturer mellem 0°C og 40°C.
Introduktion
Denne vejledning giver instruktioner om den korrekte samling og sikre anvendelse af græstrimmeren. Det er vigtigt at gennemlæse disse instruktioner omhyggeligt.
Maskinens dele
Maskinen tages forsigtigt ud af emballagen. Kontroller herefter, at der ikke mangler nogle af delene:
- Trimmer
- Beskyttelseskappe
- Justerbart greb (monteret) Hjul (kun ART 30/3000 COMBITRIM)
- Træ-beskyttelsesbøjle
(kun ART 30/3000 COMBITRIM)
- Ekstrastærk klippetråd
- Betjeningsvejledning
Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen.
Maskinelementer
1 Start-stop-kontakt 2 Greb 3 Grebskrue 4 Justerbart greb 5 Klemmekappe 6 Rør 7 Trimmerhoved 8 Ventilationsåbninger 9 Træbeskyttelsesbøjle (kun ART 30/3000 COMBITRIM)
10 Beskyttelsesskærm 11 Hjul (kun ART 30/3000 COMBITRIM) 12 Fodpedal til trimmerhoved-vinkelindstilling 13 Ekstrastærk klippetråd 14 Spole med ekstrastærk klippetråd 15 El-stik** 16 Serienummer
**landsspecifik
Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke altid indeholdt i leveringen.
Klippetråden fortsætter med at rotere i et par sekunder, efter at trimmeren er slukket.
Pas på - rør ikke ved den roterende klippetråd.
Elektrisk sikkerhed
Din maskine er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V, 240 V afhængigt af modellen). Brug kun godkendte forlængerledninger. Nærmere oplysninger fås ved henvendelse til din nærmeste Bosch forhandler.
Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på 30 mA. Kontroller altid fejlstrømsrelæet, hver gang maskinen anvendes.
ADVARSEL: Af sikkerhedsmæssige grunde skal stikket 15 på maskinen forbindes med forlængerledningen 17.
Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller være overtrukket med gummi.
Forlængerledningen skal benyttes med en trækaflastning.
Tilslutningsledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun benyttes, når den er fejlfri.
En beskadiget tilslutningsledning må kun repareres på et autoriseret Bosch-værksted.
Den benyttede forlængerledning skal være af typen H05VV-F eller H05RN-F.
Samling
Sæt ikke stikket ind i stikdåsen, før græstrimmeren er helt samlet.
A Montering af beskyttelsesskærm
Sæt beskyttelseskappen fast i trimmerhovedet og skub den bagud. Tryk beskyttelseskappen nedad, til den falder sikkert i hak (klik).
Montering af hjul (kun ART 30/3000 COMBITRIM)
B1 Anbring hjulene 11 på føringsstangen 6. B2 Monter skruen 19 og vingemøtrikken 18.
Bemærk: Hjulenes position ændres ved at løsne vingemøtrikken 18 og forskyde den i den ønskede position.
E3 Hjulene kan forskydes op og ned langs med føringsstangen 6 og indstilles på den nødvendige snithøjde.
Indstilling
C Brug af det bevægelige greb
Det bevægelige greb 4 kan stilles i forskellige positioner:
• Positionen ændres ved at løsne grebskruen 3 og indstille det bevægelige greb 4. Spænd grebskruen 3, så det bevægelige greb 4 sikres i den indstillede position.
D Indstilling af trimmerlængde
Drej klemmekappen 5 90°. Træk føringsstangen ud, hvis den skal forlænges, og skub den ind, hvis den skal gøres kortere. Spænd klemmekappen 5 fast igen.
E Indstilling af trimmerhovedets vinkel:
Snitvinklen ændres ved at trykke fodpedalen 12 ned og dreje føringsstangen 6 i den ønskede position.
Slip fodpedalen 12.
Indstilling til kantskæring
F Forskydning af hjulene (hvis de er monteret): Løsne vingemøtrikken 18. Drej hjulene 11 90° som vist. Spænd fløjmøtrikken 18. G Indstilling af trimmerhovedets vinkel: Tryk fodpedalen 12 ned. Stil føringsstangen 6 i den nederste position. Slip fodpedalen 12. H Forskydning af trimmerhovedet: 1 Løsne klemmekappen 5. Drej føringsstangen 6 90° for at indstille trimmerhovedet 7 som vist til skæring/kantskæring. Spænd klemmekappen 5 igen.
Klipning og trimming langs med en kant
Fjern sten, løse genstande af træ og andre genstande fra det område, hvor græstrimmeren skal benyttes.
Klippetråden fortsætter med at rotere i et par sekunder, efter at trimmeren er slukket. Motor/klippetråd skal stå helt stille, før der tændes for motor/tråd igen.
Sluk og tænd ikke græstrimmeren hurtigt efter hinanden.
Tænd og sluk
Tryk på kontakten 1 og hold den nede. Slip kontakten 1 for at afbryde.
Klipning af græs
Bevæg græstrimmeren til højre og venstre. Den skal altid holdes i en god afstand fra kroppen.
Græstrimmeren kan klippe græs indtil en højde på 15 cm. Højere græs klippes i flere omgange.
Tag hjulene af, før der skæres langt græs (kun ART 30/3000 COMBITRIM).
Skæring af meget langt græs/ukrudt
Maskinen er udstyret med en ekstra stærk klippetråd; monteringen beskrives i afsnittet „Vedligeholdelse af spole".
Er planterne meget lange og modstandsdygtige, øger den ekstra stærke klippetråd arbejdsydelsen og giver bedre resultater.
Trimning langs med en kant
Før græstrimmeren langs med græskanten. Hurtigt slid af tråden undgås bedst ved at undgå, at tråden kommer i kontakt med faste overflader som f.eks. en mur.
Anvend til bedre styring træbeskyttelsesbøjlen 9 som føringshjælp (kun ART 30/3000 COMBITRIM - fås som tilbehør til ART 23/26/2300/2600 COMBITRIM).
Klipning rundt om træer og buske
Klip forsigtigt rundt om træer og buske, så de ikke kommer i kontakt med tråden.
Planter kan dø, hvis barken beskadiges.
Anvend til bedre styring det indstillelige greb og træbeskyttelsesbøjlen 9 (kun ART 30/3000 COMBITRIM - fås som tilbehør til ART 23/26/2300/2600 COMBITRIM).
Trådfremføring
Den roterende tråd slides med tiden og kan rives i stykker. Dette mærker du ved, at motoren arbejder uden belastning, og at trimmeren ikke klipper.
Tryk den igangværende græstrimmer mod jorden eller en fast overflade og slip den igen. (Nødvendigt modtryk ca. 3 kg). Derved frigiver udløseren 20 skæretråden. Trådspolen frigiver ca. 4 cm tråd, hver gang trimmeren trykkes mod en fast undergrund.
Hvis tråden er helt brækket, trykkes trimmeren to gange mod en fast undergrund for at bibeholde hele klippediameteren.
M Hvis tråden overskrider den maks. klippediameter, klippes den over af kniven 24, som er anbragt under beskyttelsesskærmen 10.
Vedligeholdelse
Træk stikket ud, før der arbejdes på maskinen.
Bemærk: For at sikre lang og pålidelig drift skal følgende vedligeholdelse udføres jævnligt.
Kontroller, at dæksler og skærme ikke er beskadigede, og at de er monteret rigtigt. Udfør om nødvendigt vedligeholdelse eller reparationer før brug.
Skulle græstrimmeren trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elværktøj.
Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.
Vedligeholdelse af spole
Træk stikket ud, før der arbejdes på maskinen.
Udskiftning af trådspole
Hold fast i spolepladen 23.
Drej spolekappen 21 til venstre og tag den af.
Tag den tomme spole 25 ud af spolekappen.
Træk tråden i den nye/opfyldte spole gennem hullet 22 og læg den ind i spolekappen 21.
Træk ca. 9 cm tråd ud af spolen.
Anbring spole med spolekappe 21 rigtigt på spolepladen (bajonet), tryk den fast og drej den til højre indtil stop.
Monter spole med ekstra stærk klippetråd
Hold fast i spolepladen 23.
Drej spolekappen 21 til venstre og tag den af.
Anbring spolen med ekstrastærk klippetråd 14 i den rigtige position på spolepladen (bajonetlås), tryk den ned og drej den mod højre (klik).
Hvis den ekstrastærke klippetråd skulle brække, tages spolen af som beskrevet ovenfor, og der isættes en reserve-klippetråd 13 i spolen som vist.
En reserve med ekstrastærk klippetråd kan opbevares på maskinen som vist på hovedbilledet.
Påfyldning af tråd
Tag spolen 25 af som beskrevet ovenfor.
Tryk holderingen 27 sammen, skub den frem og tag den af hen over spolens lille diameter.
Klip ca. 8 m tråd af reserverullen. Tryk den ene ende ind i spolens kærv, så den rager ca. 4 mm frem.
Opvikl tråden stramt i pilens retning.
Træk trådenden gennem slidsen 26 i holderingen 27 indefra.
Hold tråden stramt og skub holderingen 27 hen over spolens lille diameter.
Isæt spolen som beskrevet ovenfor.
Bemærk: Anvend kun reserveskæretråd fra Bosch. Denne specialudvikling råder over forbedrede skære- og fremføringsegenskaber. Andre skæretråde fører til et dårligere arbejdsresultat.
Træk stikket ud, før der arbejdes på maskinen.
Rengør græstrimmeren grundigt udvendigt med en blød børste og en klud. Brug ikke vand, opløsnings- eller polermidler. Fjern alt græs og affald, især fra ventilationsåbningerne 8.
Vend trimmeren om på siden og rengør den indvendige side af beskyttelsesskærmen 10. Sammenpresset, afklippet græs fjernes med et træ- eller plastikredskab.
Hæng kablet op i den integrerede kabelkrog. Vikl IKKE tilslutnings- og forlængerledningen sammen omkring kabelkrogen og beskyttelseskappen. Berører kablet skærekniven, kan det beskadiges. Hæng KUN kablet op i den integrerede kabelkrog.
Fejlfinding
I følgende tabel angives de kontrol- og eftersyn, samt det arbejde, som kan udføres, hvis maskinen ikke fungerer rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.
Advarsel: Sluk for maskinen og tag stikket ud af stikkontakten, før der gøres forsøg på at finde en fejl.
| Symptom | Mulig ørsag | Afhjælpning |
| Græstrimmeren arbejder ikke | Strømmen er afbrudtStikkontakten er defektForlængerledningen er beskadigetDefekt/sprunget sikring | Tænd for strømmenPrøv en,anden stikkkontaktKontrlær ledningen; udskift den,hvis den er beskadigetUdskift sikringen |
| Græstrimmeren arbejder med afbrydelser | Forlængerledningen er beskadigetMaskinens indvendige ledninger er beskadiget | Kontrlær ledningen; udskift den,hvis den er beskadiget Kontakt serviceforhandlerenKontakt serviceforhandleren |
| Maskinen er overbelastet | Græsset er for hjlt | Klip græsset i flere omgange |
| Maskinen klipper ikke | Tråden er for kört/brækket | Fremfør tråden manuelt/automatisch |
| Skærtråden fremføres ikke | Spolen er tomTråden erviklet ind i spolen | Kontrlær spolenVikle tråden rigtigt op after behov |
| Skærtråden bliver ved med at brække | Tråden erviklet ind i spolenTrimmeren anvendes ikke korrekt. | Vikle tråden rigtigt op after behovSkær kun med spiden sakærtråden, undgå berøring af sten, vægge ogandre feste genstande. Fremfør trådenregelmæssigt for at opnå—hele smit-bredden. |
Bortskaffelse
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Gælder kun for EU-lande:
Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Service
Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com
Bosch Service Center for el-værktøj
Telegrafvej 3
2750 Ballerup
Service: +45 44 89 88 55 Fax +45 44 89 87 55 Teknisk vejledning: +45 44 89 88 56 Den direkte line: +45 44 68 35 60
Overensstemmelseserklæring
Måleværdier beregnes iht. 2000/14/EF (1,60 m højde, 1,0 m afstand) og EN 28 662.
Værktøjets A-vurderede støjniveau er typisk: Lydtrykniveau 84 dB (A), lydeffektniveau 95 dB (A).
Hånd-arm-vibrationsniveauet er typisk under 2,5 m/s².
Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 786, EN 60 335 i henhold til bestemmelserne i direktiverne 89/336/EØF, 98/37/EF og 2000/14/EF.
2000/14/EF: Det garanterede lydeffektniveau LWA er lavere end 96 dB (A). Procedure for overensstemmelsesvurdering iht. bilag VI.
Bemyndiget prøvelaboratorium: SRL, Sudbury England
Fastlagt kontrolsted-identifikationsnummer: 1088
Leinfelden, 01.12.2004.
Dr. Egbert Schneider
Ret til ændringer forbeholdes
Hold personer i nærheden i en sikker afstand fra græsklipperen.
Den er beregnet til brug i en omgivelsestemperatur på mellem 0°C og 40°C.
Indledning
Hvis deler mangler eller er skadet, må du henvende deg til din forhandler.
Maskinelementer
1 På-/av-bryter 2 Håndtak 3 Innstillingsmutter for håndtaket 4 Justerbart håndtak 5 Klemhylse 6 Rør 7 Trimmerhode 8 Ventilasjonsspalter 9 Tre-vernebøyle (bare ART 30/3000 COMBITRIM)
10 Vernedeksel 11 Hjul (bare ART 30/3000 COMBITRIM) 12 Pedal til innstilling av trimmerhodets skråstilling 13 Ekstra kraftig trimmetråd 14 Spole med ekstra kraftig trimmetråd 15 Støpsel** 16 Serienummer
Tilbehør som er beskrevet og illustrert i bruksanvisningen inngår ikke alltid i leveransen.
OBS! Ikke berør den roterende trimmetråden.
Elektrisk sikkerhet
Når du har å gjøre med meget lange og motstandsdyktige planter, hjelper den ekstra kraftige trimmetråden til å forbedre arbeidsytelsen og gir bedre resultater.
Kanttrimming
Før gressstrimmeren langs plenkantene. For å unngå hurtig slitasje av tråden, må kontakt med faste overflater eller murer unngås.
Planter kan dø hvis barken skades.
Benytt det justerbare håndtaket og tre-vernebøylen 9 til bedre styring av maskinen (bare ART 30/3000 COMBITRIM - kan fås som ekstrautstyr til ART 23/26/2300/2600 COMBITRIM).
Trådmating
Den roterende tråden kan slites eller revne. Det merker man når motoren går uten last og gresset ikke klippes.
Undersøk maskinen med jevne mellomrom med hensyn til åpenlyse feil slik som løse fester og slitte eller skadede deler.
Nedenstående tabel viser fejlsymptomer og mulig udbedring af fejl, hvis maskinen en gang skulle svigte. Hvis du ikke kan lokalisere og udbedre problemet, må du henvende dig til serviceværkstedet.
